华为交换机升级方法

一、FTP环境的搭建：（1）将S9300 设置为FTP Server配置S9300 作为FTP Server，假设Ethernet0/0/0 接口IP 地址为，FTP 用户名为S9300，密码为123456，FTP 工作目录是cfcard:/。

<Quidway> system-view[Quidway] ftp server enableInfo: Succeeded in starting the FTP server.[Quidway] aaa[Quidway-aaa] local-user S9300 password cipher 123456info: A new user added[Quidway-aaa] local-user S9300 ftp-directory cfcard:[Quidway-aaa] local-user S9300 service-type ftp通常S9300 的各种配置文件都在CF 卡，所以FTP 工作目录一般都写为cfcard:/。

这个目录一定要正确填写，因为根目录无法改动。

升级前查询信息：1、查询当前软件版本display version2、检查设备运行状态display device display alarm all3、检查CF 卡中的剩余空间查看当前Master 主控板剩余空间dir cfcard:/查看当前slave 主控板剩余空间。

dir slave#cfcard:4、删除多余文件系统软件大包（以“.cc”结束），config文件（以“.cfg”或“.zip”结束）、License 文件（以“.dat”结束）、Web 文件（以“.web”结束）、补丁文件（以“.pat”结束）请在确认没有使用后再删除。

# 删除当前Master 主控板CF 卡上的多余文件。

<Quidway> delete cfcard:/Delete cfcard:/[Y/N]:yInfo: Deleting file cfcard:/...succeeded.# 删除当前Slave 主控板CF 卡上的多余文件。

如何升级华为交换机
华为交换机是现在很多用户的选择，很多时候华为交换机可以刷新固件进行升级，让华为交换机功能变得更强大，下面是店铺整理的升级华为交换机的方法，供您参考。

升级华为交换机的方法
请自行准备好华为交换机和电脑(华为交换机一台、带有com口的电脑一台)
并且让你的电脑和交换机连接上
请自行先通过FTP的方式将你的华为交换机的固件文件上传到交换机的Flash;/目录下
华为交换机配置FTP的教程可以翻看我前面写经验;包教包会
启动交换机
看超级终端的输出
出现如下图的enter BOOTROM的时候就按Ctrl+B进入BOOTROM模式
之后会提示输入密码
华为交换机BOOTROM默认密码
****************或者是huawei
然后来到BOOTROM 菜单
选择Enter startup submenu选项
然后来到Startup configuration 菜单
选择Modify 这一项
出现startup type的时候输入1就可以了
然后让你现在Flash文件
这里可以看到current的文件并让你输入新的启动文件
这个文件必须是.cc结尾;
而且必须在Flash根目录下已经存在的
接着选择保存的配置文件
一般来说默认即可
接下来选择license文件
默认就可以了
然后选择patch pakcage
直接回车
完成之后回到Startup 菜单
我们在这里选择3返回到主菜单
接着我们就可以选择reboot来重启交换机了华为交换机的。

一、FTP环境的搭建：（1）将 S9300 设置为 FTP Server配置 S9300 作为 FTP Server，假设 Ethernet0/0/0 接口 IP 地址为，FTP 用户名为 S9300，密码为 123456，FTP 工作目录是 cfcard:/。

<Quidway> system-view[Quidway] ftp server enableInfo: Succeeded in starting the FTP server.[Quidway] aaa[Quidway-aaa] local-user S9300 password cipher 123456info: A new user added[Quidway-aaa] local-user S9300 ftp-directory cfcard:[Quidway-aaa] local-user S9300 service-type ftp通常 S9300 的各种配置文件都在 CF 卡，所以 FTP 工作目录一般都写为 cfcard:/。

这个目录一定要正确填写，因为根目录无法改动。

升级前查询信息：1、查询当前软件版本 display version2、检查设备运行状态 display device display alarm all3、检查 CF 卡中的剩余空间查看当前 Master 主控板剩余空间 dir cfcard:/查看当前 slave 主控板剩余空间。

dir slave#cfcard:4、删除多余文件系统软件大包（以“.cc”结束），config文件（以“.cfg”或“.zip”结束）、License 文件（以“.dat”结束）、Web 文件（以“.web”结束）、补丁文件（以“.pat”结束）请在确认没有使用后再删除。

# 删除当前 Master 主控板 CF 卡上的多余文件。

<Quidway> delete cfcard:/Delete cfcard:/[Y/N]:yInfo: Deleting file cfcard:/...succeeded.# 删除当前 Slave 主控板 CF 卡上的多余文件。

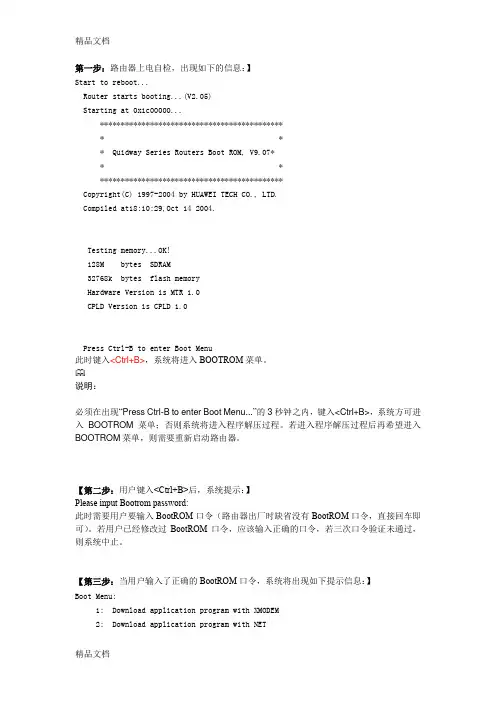

第一步：路由器上电自检，出现如下的信息：】Start to reboot...Router starts booting...(V2.05) Starting at 0x1c00000...********************************************* ** Quidway Series Routers Boot ROM, V9.07** *********************************************Copyright(C) 1997-2004 by HUAWEI TECH CO., LTD.Compiled at18:10:29,Oct 14 2004.Testing memory...OK!128M bytes SDRAM32768k bytes flash memoryHardware Version is MTR 1.0CPLD Version is CPLD 1.0Press Ctrl-B to enter Boot Menu此时键入<Ctrl+B>，系统将进入BOOTROM菜单。

说明：必须在出现“Press Ctrl-B to enter Boot Menu...”的3秒钟之内，键入<Ctrl+B>，系统方可进入BOOTROM菜单；否则系统将进入程序解压过程。

若进入程序解压过程后再希望进入BOOTROM菜单，则需要重新启动路由器。

【第二步：用户键入<Ctrl+B>后，系统提示：】Please input Bootrom password:此时需要用户要输入BootROM口令（路由器出厂时缺省没有BootROM口令，直接回车即可）。

若用户已经修改过BootROM口令，应该输入正确的口令，若三次口令验证未通过，则系统中止。

【第三步：当用户输入了正确的BootROM口令，系统将出现如下提示信息：】Boot Menu:1: Download application program with XMODEM2: Download application program with NET3: Set application file type4: Display applications in Flash5: Clear application password6: Start up and ignore configuration7: Enter debugging environment8: Boot Rom Operation Menu9: Do not check the version of the softwarea: Exit and rebootEnter your choice(1-a): 2在上述提示信息中：选择2: Download application program with NET【第四步：设定TFTP使用的网络参数】NetPortDownload Menu:1: Change Net Parameter2: Download From Net3: Exit to Main MenuEnter your choice(1-3): 1Change Boot Parameter:'.' = clear field; '-' = go to previous field; ^D = quitboot device : fei0processor number : 0host name : 8040file name : vxworks AR28-VRP340-R0006-907-128-a.bin /待下载的版本文件名/inet on ethernet (e) : 169.254.64.108 1.1.1.1 /本路由器的接口地址/ inet on backplane (b):host inet (h) : 169.254.64.107 1.1.1.2 /TFTP server地址/ gateway inet (g) :user (u) : 8040ftp password (pw) (blank = use rsh): 8040flags (f) : 0x0 0x80/ TFTP方式必须输入标识0x80/target name (tn) : 340-0006.bin /保存在FLASH中使用的文件名/startup script (s) :other (o) :只需要修改红色部分的参数，其它参数采取默认值即可。

交换机升级：机房设备更替方案1. 项目背景随着公司业务的快速发展，现有的网络设备已无法满足业务需求。

为了保证网络稳定运行，提高网络性能，降低运维成本，本项目旨在对机房交换机进行升级更换。

2. 项目目标1. 提高网络带宽，满足业务发展需求。

2. 优化网络架构，提高网络可靠性。

3. 降低运维成本，提高运维效率。

4. 支持绿色环保，降低能耗。

3. 设备选型根据项目需求，对比国内外多家厂商的产品，最终选型如下：- 交换机品牌：华为- 交换机型号：S5700-52P- 交换机规格：48个10/100/1000Mbps自适应以太网口，4个10Gbps上行口- 控制器型号：华为NetEngine 30604. 升级方案4.1 网络架构调整1. 采用分层设计，将网络分为核心层、汇聚层和接入层。

2. 核心层交换机采用高性能、高可靠性的华为S5700-52P，实现数据中心、服务器集群、存储设备等的高速互联。

3. 汇聚层交换机采用华为S5700-52P，实现不同接入层网络的汇聚和流量分发。

4. 接入层交换机采用华为S5700-52P，提供接入设备的高速接入。

4.2 网络协议优化1. 采用静态路由和动态路由相结合的策略，实现网络的快速收敛和故障切换。

2. 开启Spanning Tree Protocol（STP），防止网络环路导致的广播风暴。

3. 配置端口镜像，实现网络流量的监控和分析。

4.3 安全策略制定1. 配置访问控制列表（ACL），实现端口级别的访问控制。

2. 开启DHCP Snooping，防止非法DHCP服务器导致的IP地址冲突。

3. 开启Portfast，提高接入层交换机的安全性。

4.4 网络管理1. 采用华为NetEngine 3060作为网络控制器，实现网络设备的统一管理和控制。

2. 、SSH等协议，实现网络设备的远程管理。

3. 开启SNMP协议，实现网络设备的实时监控。

5. 项目实施1. 设备采购：根据项目需求，购买相应的华为交换机和控制器。

华为S2326交换机通过命令行升级到VRP进行WEB管理1.1.1目的升级VRP系统软件影响设备重启时业务中断耗时本地局域网环境下业务中断约3分钟前提条件●运行低版本系统软件的S2300设备能够正常启动运行●Flash中有足够的空间可以存储VRP系统软件●S2300、S3300、S5300各系列交换机通过命令行升级的方法类似。

这里仅以S2300交换机举例介绍。

●以下仅介绍通过FTP协议下载系统软件（设备作为服务器）的方法。

其他方法下载系统软件，请参见Quidway S2300/3300/5300系列以太网交换机基础配置手册。

●S5300有专用的管理接口（MEth），可以是用MEth接口做三层接口。

步骤1设置设备为FTP服务器在S-switch上启动FTP服务，并配置FTP用户名ftpuser，口令ftppwd。

<Quidway> system-view[Quidway] ftp server enable[Quidway] aaa[Quidway-aaa] local-user ftpuser password simple ftppwd[Quidway-aaa] local-user ftpuser service-type ftp[Quidway-aaa] local-user ftpuser ftp-directory flash:/[Quidway-aaa] return步骤2配置设备IP<Quidway> system-view[Quidway] vlan 1[Quidway] interface vlanif 1[Quidway-Vlanif1] ip address 1.1.1.1 24[Quidway-Vlanif1] quit[Quidway]步骤3登录FTP服务器（S-switch）在PC上执行ftp ip-address命令，与设备建立FTP连接，并进入FTP客户端视图。

华为交换机、路由器固件升级
（3）登录FTP服务器（Switch/Router）
•
在“开始”菜单“运行”中键入cmd，然后按“回车”键。输入FTP 192.168.201.100，在“user” 提示下输入用户名，在“password”提示下输入密码，然后按“回车”键，此处的用户名、密码为 步骤三所设置内容。显示信息如下：
华为交换机、路由器固件升级
（1）查看当前设备的软件版本 #dis version //查看当前设备 #dir //显示文件系统 #dis startup //查看当前系统使用文件 #dis device //查看设备运行状态
当发现有个别槽位单板未能注册或运行不正常时，请先与华为工程师确认一下是否可以升级 （2）查询同类型设备最新软件版本 （3）下载最新版本软件
•
•
在设备重启时按Ctrl+B进入BOOT MENU之后：会弹出如下子菜单：
华为交换机、路由器固件升级
查看flash中文件截图
然后根据提示进行操作，只需注意一点，删除文件时需要填写文件名称，不能选择文件编 号。将损坏文件删除以后重新执行步骤（5）。
华为交换机、路由器固件升级
（6）指定设备启动时加载的系统软件
华为交换机初始配置---接口
常见的逻辑接口包括： Eth-Trunk接口： 只能由以太网链路构成（？）； 优点：增加带宽；提高可靠性（流量会自动切换到其他可用链路上）。 Loopback接口： TCP/IP协议规定，127.0.0.0网段的地址属于环回地址，包含这类地址的接口属于环回接口。 Loopback接口永远UP，环回接口可用来接受所有发送给本机的数据包。 NULL接口： 任何送到该接口的网络数据报文都会被丢弃，Null接口主要应用在路由选择和策略路由中， 比如在路由选择的过程中，如果匹配不到路由，就会把报文送到该接口。 Tunnel接口： 可以用于其他接口的备份接口、建立GRE隧道或MPLS TE隧道。 VLANIF接口： VLANIF接口是网络层接口，可以配置IP地址。借助VLANIF接口，交换机就能与其他网络层 设备通信。

6. Reboot
选择2后，出现下列信息
SERIAL
SUBMENU
1. Update BOOTROM system
2. Download file to Flash through serial interface
3. Modify serial interface parameter
4. Return to main menu
选择3，修改串口速率，同上。。。略。然后选择2下载VRP待文件全部传送完后，需要给新上传的VRP起个名字，然后又回到ROM模式菜单
SERIAL
SUBMENU
1. Update BOOTROM system
2. Download file to Flash through serial interface
4. Return to main menu
选择3，更改串口参数为115200，注意，修改完设备传输速率后，必须将超级终端的速率也修改成115200
修改完成后选择1. Update BOOTROM system，屏幕出现些列信息
Enter your choice(1-5): 1
3. Modify serial interface parameter
4. Return to main menu
选择4，返回到上级菜单
Startup Configuration Submenu
1. Display startup configuration
2. Modify startup configuration
new
:
license file
current:
new

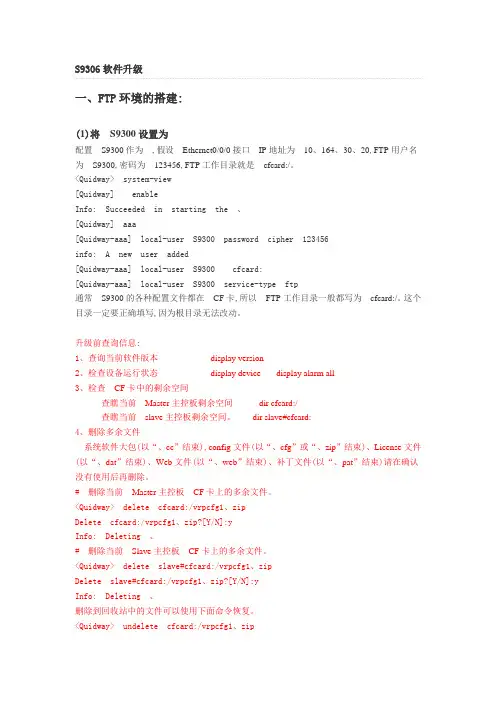

一、FTP环境的搭建:(1)将S9300 设置为配置S9300 作为,假设Ethernet0/0/0 接口IP 地址为10、164、30、20,FTP 用户名为S9300,密码为123456,FTP 工作目录就是cfcard:/。

<Quidway> system-view[Quidway] enableInfo: Succeeded in starting the 、[Quidway] aaa[Quidway-aaa] local-user S9300 password cipher 123456info: A new user added[Quidway-aaa] local-user S9300 cfcard:[Quidway-aaa] local-user S9300 service-type ftp通常S9300 的各种配置文件都在CF 卡,所以FTP 工作目录一般都写为cfcard:/。

这个目录一定要正确填写,因为根目录无法改动。

升级前查询信息:1、查询当前软件版本display version2、检查设备运行状态display device display alarm all3、检查CF 卡中的剩余空间查瞧当前Master 主控板剩余空间dir cfcard:/查瞧当前slave 主控板剩余空间。

dir slave#cfcard:4、删除多余文件系统软件大包(以“、cc”结束),config文件(以“、cfg”或“、zip”结束)、License 文件(以“、dat”结束)、Web 文件(以“、web”结束)、补丁文件(以“、pat”结束)请在确认没有使用后再删除。

# 删除当前Master 主控板CF 卡上的多余文件。

<Quidway> delete cfcard:/vrpcfg1、zipDelete cfcard:/vrpcfg1、zip?[Y/N]:yInfo: Deleting 、# 删除当前Slave 主控板CF 卡上的多余文件。

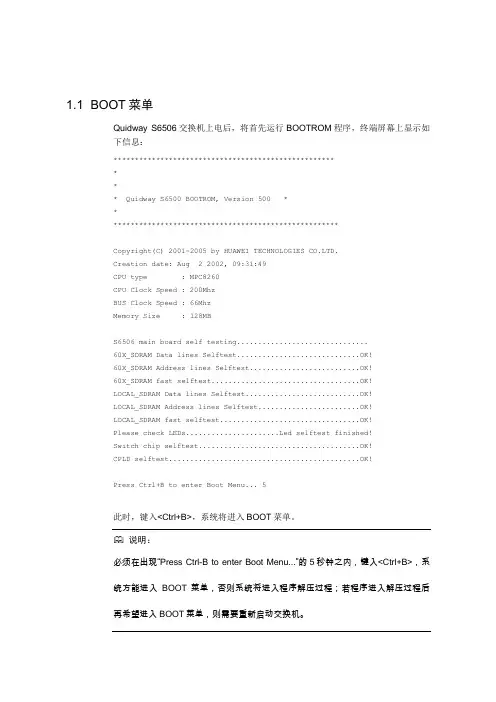

1.1 BOOT菜单Quidway S6506交换机上电后，将首先运行BOOTROM程序，终端屏幕上显示如下信息：******************************************************* Quidway S6500 BOOTROM, Version 500 *******************************************************Copyright(C) 2001-2005 by HUAWEI TECHNOLOGIES CO.LTD.Creation date: Aug 2 2002, 09:31:49CPU type : MPC8260CPU Clock Speed : 200MhzBUS Clock Speed : 66MhzMemory Size : 128MBS6506 main board self testing...............................60X_SDRAM Data lines Selftest.............................OK!60X_SDRAM Address lines Selftest..........................OK!60X_SDRAM fast selftest...................................OK!LOCAL_SDRAM Data lines Selftest...........................OK!LOCAL_SDRAM Address lines Selftest........................OK!LOCAL_SDRAM fast selftest.................................OK!Please check LEDs......................Led selftest finished!Switch chip selftest......................................OK!CPLD selftest.............................................OK!Press Ctrl+B to enter Boot Menu (5)此时，键入<Ctrl+B>，系统将进入BOOT菜单。

第一步：路由器上电自检，出现如下的信息：】Start to reboot...Router starts booting...(V2.05) Starting at 0x1c00000...********************************************* ** Quidway Series Routers Boot ROM, V9.07** *********************************************Copyright(C) 1997-2004 by HUAWEI TECH CO., LTD.Compiled at18:10:29,Oct 14 2004.Testing memory...OK!128M bytes SDRAM32768k bytes flash memoryHardware Version is MTR 1.0CPLD Version is CPLD 1.0Press Ctrl-B to enter Boot Menu此时键入<Ctrl+B>，系统将进入BOOTROM菜单。

说明：必须在出现“Press Ctrl-B to enter Boot Menu...”的3秒钟之内，键入<Ctrl+B>，系统方可进入BOOTROM菜单；否则系统将进入程序解压过程。

若进入程序解压过程后再希望进入BOOTROM菜单，则需要重新启动路由器。

【第二步：用户键入<Ctrl+B>后，系统提示：】Please input Bootrom password:此时需要用户要输入BootROM口令（路由器出厂时缺省没有BootROM口令，直接回车即可）。

若用户已经修改过BootROM口令，应该输入正确的口令，若三次口令验证未通过，则系统中止。

【第三步：当用户输入了正确的BootROM口令，系统将出现如下提示信息：】Boot Menu:1: Download application program with XMODEM2: Download application program with NET3: Set application file type4: Display applications in Flash5: Clear application password6: Start up and ignore configuration7: Enter debugging environment8: Boot Rom Operation Menu9: Do not check the version of the softwarea: Exit and rebootEnter your choice(1-a): 2在上述提示信息中：选择2: Download application program with NET【第四步：设定TFTP使用的网络参数】NetPortDownload Menu:1: Change Net Parameter2: Download From Net3: Exit to Main MenuEnter your choice(1-3): 1Change Boot Parameter:'.' = clear field; '-' = go to previous field; ^D = quitboot device : fei0processor number : 0host name : 8040file name : vxworks AR28-VRP340-R0006-907-128-a.bin /待下载的版本文件名/inet on ethernet (e) : 169.254.64.108 1.1.1.1 /本路由器的接口地址/ inet on backplane (b):host inet (h) : 169.254.64.107 1.1.1.2 /TFTP server地址/ gateway inet (g) :user (u) : 8040ftp password (pw) (blank = use rsh): 8040flags (f) : 0x0 0x80/ TFTP方式必须输入标识0x80/target name (tn) : 340-0006.bin /保存在FLASH中使用的文件名/startup script (s) :other (o) :只需要修改红色部分的参数，其它参数采取默认值即可。

一、升级bootrom使用串口线连接交换机的CONSOLE口，在PC上打开SecureCRT（或其他工具），选择正确的端口后，设置如下：等待串口信息显示：进入BOOTROM，提示输入密码，默认密码为：huawei。

有如下选择：选择2，进入serial submenu。

选择3，修改serial interface parameter。

选择的值越大传输的速率越高。

建议选择最大值。

设置后会出现提示：Baud rate is 115200 bps. Please change the terminal's speed to 115200 bps。

交换机默认的波特率为9600，设置为115200后，需要将波特率改为115200。

选择2，开始download file。

提示如下：SecureCRT选择“传输”->发送Xmodem，会出现一个选择传输文件的对话框，选择要更新的bootrom，一般都是bin文件。

二、升级软件版本同上述进入到bootrom的操作。

进入到bootrom后可以选择2通过xmodem传输，也可选择4通过以太网传输。

通过以太网传输速度远远大于通过xmodem传输，所以这里介绍通过以太网传输方式。

这里介绍通过tftp方式升级版本，首先要开启tftp服务器，并将待升级版本放入tftp服务器文件夹。

选择3，修改配置，如下：可以通过tftp和ftp两种方式传输，这里介绍通过tftp传输方式，选择1 。

选择要上传的软件版本（一般是cc文件）。

需要修改上传的文件名称，在load file name 出现时输入”.”，然后敲enter键，会提示修改switch ip address，同理如果需要修改switch ip address，输入”.”，然后敲enter键。

后面还会出现server IP address。

完成后会重新进入界面：再选择1，此时load file name为空，此时可以设置要上传的文件名称：Server ip address和switch ip address同理。

以MSR5040路由器、FTP/TFTP服务器主机直连为例操作步骤：1．路由器上电自检出现如下的信息：InitDDR........system start booting......Version 2.11Press CTRL+D to stop auto-bootBooting Normal Extended BootRomDecompressing...done!Ensure the baudrate is set to 9600bps!Starting at 0xa00000...******************************************************** ** H3C MSR50-40 BOOTROM, Version 2.13 * * ********************************************************Copyright(c) 2004-2007 Hangzhou H3C Technologies Co., Ltd.Compiled date: Jul 31 2007, 14:05:28CPU type : MPC8541CPU L1 Cache : 32KBCPU L2 Cache : 256KBCPU Clock Speed : 833MHzMemory Type : DDR SDRAMMemory Size : 512MBMemory Speed : 333MHzBootRom Size : 4096KBCPLD Version is 2.00HardWare Version is 3.00CF Card is Inserted, now is mounting...cf:/ - Volume is OKMount CF Card OK!CF Card Size:256MBPress Ctrl+B to enter extended boot menu...此时键入<Ctrl+B>，系统将进入BOOTROM菜单。

第一步：路由器上电自检，出现如下的信息：】Start to reboot...Router starts booting...Starting at 0x1c00000...*** ** Quidway Series Routers Boot ROM, ** ***Copyright(C) 1997-2004 by HUAWEI TECH CO., LTD.Compiled at18:10:29,Oct 14 2004.Testing memory...OK!128M bytes SDRAM32768k bytes flash memoryHardware Version is MTRCPLD Version is CPLDPress Ctrl-B to enter Boot Menu此时键入<Ctrl+B>，系统将进入BOOTROM菜单。

&说明：必须在出现“Press Ctrl-B to enter Boot Menu...”的3秒钟之内，键入<Ctrl+B>，系统方可进入BOOTROM菜单；否则系统将进入程序解压过程。

若进入程序解压过程后再希望进入BOOTROM菜单，则需要重新启动路由器。

【第二步：用户键入<Ctrl+B>后，系统提示：】Please input Bootrom password:此时需要用户要输入BootROM口令（路由器出厂时缺省没有BootROM口令，直接回车即可）。

若用户已经修改过BootROM口令，应该输入正确的口令，若三次口令验证未通过，则系统中止。

【第三步：当用户输入了正确的BootROM口令，系统将出现如下提示信息：】Boot Menu:1: Download application program with XMODEM2: Download application program with NET3: Set application file type4: Display applications in Flash5: Clear application password6: Start up and ignore configuration7: Enter debugging environment8: Boot Rom Operation Menu9: Do not check the version of the softwarea: Exit and rebootEnter your choice(1-a): 2在上述提示信息中：选择2: Download application program with NET【第四步：设定TFTP使用的网络参数】NetPortDownload Menu:1: Change Net Parameter2: Download From Net3: Exit to Main MenuEnter your choice(1-3): 1Change Boot Parameter:'.' = clear field; '-' = go to previous field; ^D = quitboot device : fei0processor number : 0host name : 8040file name : vxworks /待下载的版本文件名/inet on ethernet (e) : /本路由器的接口地址/inet on backplane (b):host inet (h) : /TFTP server地址/gateway inet (g) :user (u) : 8040ftp password (pw) (blank = use rsh): 8040flags (f) : 0x0 0x80/ TFTP方式必须输入标识0x80/target name (tn) : /保存在FLASH中使用的文件名/ startup script (s) :other (o) :只需要修改红色部分的参数，其它参数采取默认值即可。

华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
S6506路由交换机升级方法 路由交换机升级方法 使用TFTP协议升级软件（续） 协议升级软件（ 使用 协议升级软件
华为机密， 华为机密，未经许可不得扩散
文档密级： 文档密级：内部公开
S8016路由交换机升级方法 路由交换机升级方法 From R01 To R05 升级前的准备
第一步： 第一步：确认主控板逻辑是否需要升级 第二步：注意配置文件 第二步：注意配置文件vrpcfg.txt的转换及格式变化 的转换及格式变化 第三步： 第三步：备件准备
文档密级： 文档密级：内部公开
S6506路由交换机升级方法 路由交换机升级方法 使用XModem协议升级软件（续） 协议升级软件（ 使用 协议升级软件
第三步：根据实际情况，选择合适的下载速率。 第三步 ： 根据实际情况 ， 选择合适的下载速率 。 若如上所示 键入<5>，即选择 ，即选择115200bps的下载速率，回车后终端显示如 的下载速率， 键入 的下载速率 下信息： 下信息：
Loading ........................................................done Writing to flash................................................done
华为机密， 华为机密，未经许可不得扩散 文档密级： 文档密级：内部公开
Are you sure to download file to flash? Yes or No(Y/N)y Now please start transfer file with XMODEM protocol. If you want to exit, Press <Ctrl+X>. 若想退出程序下载，请键入 <Ctrl+X> Downloading ... CCCCC

华为9303交换机识别不到板卡
一、问题
新上架的9303 接上48口的电口板卡和4口万兆板卡，4口万兆板卡可以识别，但是48口的电口板卡识别不了，板卡的指示灯都是绿色的都是正常的。

二、经过拨打华为的客服热线4008229999 查看版本发现这个版本比较低，华为客服工程师建议升级版本，版本是需要打经销商那边要。

[huawei]display ver
Heaney Versatile Routing Platform Software
VRP (R) software, Version 5.110 (S9300 V100R001C00SPC300)
三、操作步骤
1.在交换机的以太网口与电脑的网卡口接一根线，然后配置以太网的Ip 19
2.168.10.1，电脑的Ip设置为192.168.10.2
interface Ethernet0/0/0
ip address 192.168.10.1 255.255.255.0
2.下载CiscoTFTPServer工具和经销商给的升级版本S9300-V200R001C00SPC300，并将版本放到TFTP服务器中，截图如下：
3.本地登录到交换机上，通过下面的命令将版本导入进去，在打命令之前，运行下TFTPServer.exe，然后看到下图所示，就说明导入已成功。

< huawei >tftp 192.168.10.2 get
4.修改下启动的操作版本，并保存。

< huawei >startup system-software
< huawei >save
5.重启交换机5-10分钟后就可以看到板卡，都已经正常。

华为交换机的升级方法网络设备升级（适合华为、h3c 的VRP ）设备升级常用的有三种方式：ftp 、xmodem 、tftp 的方式，网络设备的升级有时候能解决一些莫名其妙的网络故障，也排除了一些安全漏洞。

这里主要介绍远程设备的升级，而本地升级和远程升级的方式一样，远程设备的升级可以采用ftp 、tftp 来升级。

在相关的网站（ ）上下载需要升级的设备最新的bootrom 和主机文件1、ftp的升级不管交换机和主机那个设备作为ftp 服务端，操作都一样，保持主机和交换机的管理地址能互通，我们以交换机S3026 为ftp 服务器为例在超级终端登入交换机（超级终端有windows 自带的超级终端，SecureCRT 比较不错支持ssh 、telnet 常用的管理协议都可以用）建立ftp 帐号[h3c]local-userxjnu[h3c]service-typeftp[h3c-luser-xjnu]quit[h3c]ftpserver enable如果flash 空间不够，删除交换机的原文件，在上传文件，<h3c>delE050-VRP310-r0030-150-a.bin<h3c>reset recycle-bin主机下C:\>ftp <交换机地址>ftp>binftp >put S3026-170.btmftp>put S3026-vrp310-r0034-170.app在超级终端<h3c>boot bootrom S3026-170.btm<h3c>boot boot-loader S3026-vrp310-r0034-170.app<h3c>dis boot-loader检查了后重启reboot2、tftp 的升级主机上运行tftp server （常用的3Com 的TFTP Server ），指定需要加载程序所在文件的路径设定主机的地址，保证tftpserver 和交换机能路由可达；通过tftp 的get 命令将软件下载到交换机上<h3c>tftp 172.16.10.1 get S3026-170.btm<h3c> boot bootrom S3026-170.btm重新启动交换机reboot超级终端怎么配置交换机conlse口悬赏分：20 - 解决时间：2009-4-6 09:15提问者：825469345 - 一级最佳答案将控制线连接到交换机的console口和电脑的COM口，然后打开超级终端，在超级终端串行端口的属性做如下配置:端口速率：9600Bps数据位：8奇偶校验：无停止位：1流控：无。
