高考物理建模之连接体模型

高考物理连接体模型问题归纳
高考物理连接体模型是指物理学中用来研究物体在力的作用下受到的变形和位移的模型。

连接体模型可以帮助我们理解物体在力的作用下的运动规律，并为解决工程中的问题提供理论支持。

下面是一些关于高考物理连接体模型的问题归纳：
力的三要素：力的大小、方向和作用点。

力的平衡：力的总和为零。

力的合成：多个力可以合成为一个力。

力的叉积：力可以产生转动效应。

力的平衡方程：对于一个物体，所有作用在物体上的力的总和为零。

力的矩：力可以产生弯曲效应。

力的压弯：力可以产生压弯效应。

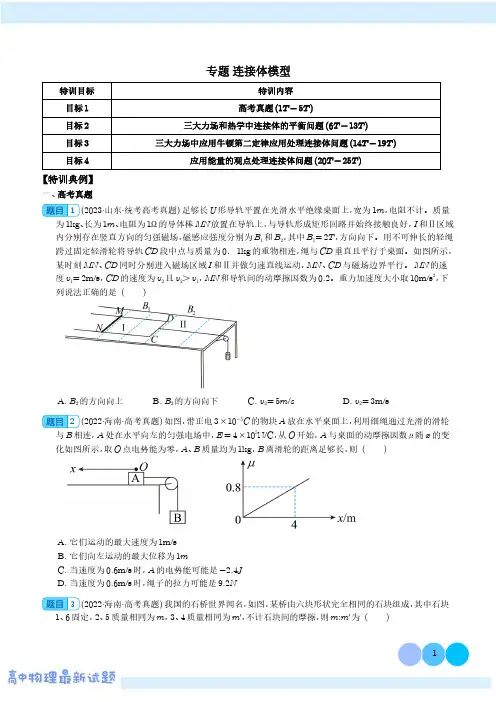

专题连接体模型特训目标特训内容目标1高考真题(1T-5T)目标2三大力场和热学中连接体的平衡问题(6T-13T)目标3三大力场中应用牛顿第二定律应用处理连接体问题(14T-19T)目标4应用能量的观点处理连接体问题(20T-25T)【特训典例】一、高考真题1(2023·山东·统考高考真题)足够长U形导轨平置在光滑水平绝缘桌面上，宽为1m，电阻不计。

质量为1kg、长为1m、电阻为1Ω的导体棒MN放置在导轨上，与导轨形成矩形回路并始终接触良好，I和Ⅱ区域内分别存在竖直方向的匀强磁场，磁感应强度分别为B1和B2，其中B1=2T，方向向下。

用不可伸长的轻绳跨过固定轻滑轮将导轨CD段中点与质量为0．1kg的重物相连，绳与CD垂直且平行于桌面。

如图所示，某时刻MN、CD同时分别进入磁场区域I和Ⅱ并做匀速直线运动，MN、CD与磁场边界平行。

MN的速度v1=2m/s，CD的速度为v2且v2>v1，MN和导轨间的动摩擦因数为0.2。

重力加速度大小取10m/s2，下列说法正确的是()A.B2的方向向上B.B2的方向向下C.v2=5m/sD.v2=3m/s2(2022·海南·高考真题)如图，带正电3×10-5C的物块A放在水平桌面上，利用细绳通过光滑的滑轮与B相连，A处在水平向左的匀强电场中，E=4×105N/C，从O开始，A与桌面的动摩擦因数μ随x的变化如图所示，取O点电势能为零，A、B质量均为1kg，B离滑轮的距离足够长，则()A.它们运动的最大速度为1m/sB.它们向左运动的最大位移为1mC.当速度为0.6m/s时，A的电势能可能是-2.4JD.当速度为0.6m/s时，绳子的拉力可能是9.2N3(2022·海南·高考真题)我国的石桥世界闻名，如图，某桥由六块形状完全相同的石块组成，其中石块1、6固定，2、5质量相同为m，3、4质量相同为m ，不计石块间的摩擦，则m:m 为()A.32B.3C.1D.24(2022·山东·统考高考真题)某粮库使用额定电压U =380V ，内阻R =0.25Ω的电动机运粮。

绳牵连物”连接体模型问题归纳广西合浦廉州中学秦付平两个物体通过轻绳或者滑轮这介质为媒介连接在一起,物理学中称为连接体,连结体问题就是物体运动过程较复杂问题,连接体问题涉及多个物体,具有较强的综合性,就是力学中能考查的重要内容。

从连接体的运动特征来瞧,通过某种相互作用来实现连接的物体,如物体的叠合,连接体常会处于某种相同的运动状态,如处于平衡态或以相同的加速度运动。

从能量的转换角度来说,有动能与势能的相互转化等等,下面本文结合例题归纳有关“绳牵连物”连接体模型的几种类型。

一、判断物体运动情况例1如图1所示,在不计滑轮摩擦与绳质量的条件下,当小车匀速向右运动时,物体A的受力情况就是( )A.绳的拉力大于A的重力B.绳的拉力等于A的重力C.绳的拉力小于A的重力D.拉力先大于A的重力,后小于重力解析:把小车的速度为合速度进行分解,即根据运动效果向沿绳的方向与与绳垂直的方向进行正交分解,分别就是v2、v1。

如图1所示,题中物体A的运动方向与连结处绳子的方向相同,不必分解。

A的速度等于v2,,小车向右运动时,逐渐变小,可知逐渐变大,故A向上做加速运动,处于超重状态,绳子对A的拉力大于重力,故选项A正确。

点评:此类问题通常就是通过定滑轮造成绳子两端的连接体运动方向不一致,导致主动运动物体与被动运动物体的加速、减速的不一致性。

解答时必须运用两物体的速度在各自连接处绳子方向投影相同的规律。

二、求解连接体速度例2质量为M与m的两个小球由一细线连接(),将M置于半径为R的光滑半球形容器上口边缘,从静止释放,如图2所示。

求当M滑至容器底部时两球的速度。

两球在运动过程中细线始终处于绷紧状态。

解析:设M滑至容器底部时速度为,m的速度为。

根据运动效果,将沿绳的方向与垂直于绳的方向分解,则有:,对M、m系统在M从容器上口边缘滑至碗底的过程,由机械能守恒定律有:,联立两式解得:,方向水平向左;方向竖直向上。

点评:作为连接两个物体的介质绳,能实现力与能量的传递,这也就使两个物体的运动状态彼此都会发生影响,这就使物体的速度上存在一定的矢量关联,分解或者求解速度之间的约束关系就成为解决这类问题的关键。

机械能守恒的连接体模型江苏省姜堰中学 唐玉兵【要点分析】模型一、速率相等的连接体模型如图所示，是A 、B 两物体组成的系统，当释放B而使A 、B 运动的过程中，A 、B 的速度均沿绳子方向，在相等时间内A 、B 运动的路程相等，则A 、B的速率相等。

【典型例题】例1、如图所示，B 物体的质量是A 物体质量的12，在不计摩擦阻力的情况下，A 物体自H 高处由静止开始下落。

以地面为参考平面，当物体A 的动能与其势能相等时，物体A 距地面的高度是( )A.15HB.25HC.45HD.13H 【参考答案】B【解析】 设当物体A 距离地面h 时，其动能与势能相等，对A 、B 组成的系统由机械能守恒定律得：又根据题意可知， 解得： 故选项B 正确。

【要点分析】模型二、角速度相等的连接体模型如图所示，是A 、B 两物体组成的系统，当释放A 、B 后，绕垂直纸面的固定轴O 转动（图中未画出），在相同时间内，A 、B 转过的角度相等，则A 、B 转过的角速度相等。

【典型例题】211()()22A A A m g H h m m v -=+例2、如图，质量分别为m和2m的两个小球A和B，中间用长为2L的轻杆相连，在杆的中点O处有一固定水平转动轴，把杆置于水平位置后由静止释放，在B球顺时针转动到最低位置的过程中( )A．A、B两球的角速度大小始终相等B．重力对B球做功的瞬时功率一直增大C．B球转动到最低位置时的速度大小为23 gLD．杆对B球做正功，B球机械能不守恒【参考答案】A C【解析】A、B两球用轻杆相连，角速度大小始终相等，选项A正确；杆在说位置时，重力对B球做功的瞬时功率为零，杆在竖直位置时，B球的重力和速度方向垂直，重力对B球做功的瞬时功率也为零，但在其他位置重力对B球做功的瞬时功率不为零，因此，重力对B球做功的瞬时功率先增大后减小，选项B错误；设B 球转动到最低位置时的速度为v，两球角速度大小相等，转动半径相等，所以两球的线速度大小也相等，对A、B两球和杆组成的系统，由机械能守恒定律得：解得：选项C正确；B球的重力势能减少了2mgL，动能增加了2mgL/3，机械能减少了，所以杆对B球做负功，选项D错误。

连接体问题的求解思路【例题精选】【例1】在光滑的水平面上放置着紧靠在一起的两个物体A和B（如图），它们的质量分别为m A、m B。

当用水平恒力F推物体A时，问：⑴A、B两物体的加速度多大？⑵A物体对B物体的作用力多大？分析：两个物体在推力的作用下在水平面上一定做匀加速直线运动。

对整体来说符合牛顿第二定律；对于两个孤立的物体分别用牛顿第二定律也是正确的。

因此，这一道连接体的问题可以有解。

解：设物体运动的加速度为a，两物体间的作用力为T，把A、B两个物体隔离出来画在右侧。

因为物体组只在水平面上运动在竖直方向上是平衡的，所以分析每个物体受力时可以只讨论水平方向的受力。

A物体受水平向右的推力F和水平向左的作用力T，B物体只受一个水平向右的作用力T。

对两个物体分别列牛顿第二定律的方程：对m A满足F－T= m A a ⑴对m B满足T = m B a ⑵⑴＋⑵得 F =（m A＋m B）a ⑶经解得： a = F/（m A＋m B）⑷将⑷式代入⑵式可得T= Fm B/（m A＋m B）小结：①解题时首先明确研究对象是其中的一个物体还是两个物体组成的物体组。

如果本题只求运动的加速度，因为这时A、B两物体间的作用力是物体组的内力和加速度无关，那么我们就可以物体组为研究对象直接列出⑶式动力学方程求解。

若要求两物体间的作用力就要用隔离法列两个物体的动力学方程了。

②对每个物体列动力学方程，通过解联立方程来求解是解决连接体问题最规范的解法，也是最保险的方法，同学们必须掌握。

【例2】如图所示，5个质量相同的木块并排放在光滑的水平桌面上，当用水平向右推力F推木块1，使它们共同向右加速运动时，求第2与第3块木块之间弹力及第4与第5块木块之间的弹力。

分析：仔细分析会发现这一道题与例1几乎是一样的。

把第1、第2木块看作A 物体，把第3、4、5木块看作B 物体，就和例1完全一样了。

因5个木块一起向右运动时运动状态完全相同，可以用整体法求出系统的加速度（也是各个木块共同加速度）。

高考物理解题模型分类专题讲解模型5 连接体1．连接体定义与分类（1）两个或两个以上的物体,以某种方式连接在一起运动,这样的物体系统就是连接体。

（2）连接体问题的类型:物物连接体、轻杆连接体、弹簧连接体、轻绳连接体。

2.解决连接体问题方法（1）整体法的选取原则:若连接体内各物体具有相同的加速度,且不需要求物体之间的作用力,可以把它们看成一个整体,分析整体受到的合力,应用牛顿第二定律求出加速度(或其他未知量)。

（2）隔离法的选取原则:若连接体内各物体的加速度不相同,或者要求出系统内各物体之间的作用力时,就需要把物体从系统中隔离出来,应用牛顿第二定律列方程求解。

（3）整体法、隔离法的交替运用:若连接体内各物体具有相同的加速度,且要求出物体之间的作用力时,一般采用“先整体求加速度,后隔离求内力”的方法。

牛顿第二定律公式F=ma 中的“F ”指的就是物体(或系统)所受的合力,因此,在处理连接体问题时,必须注意区分内力和外力,特别是用整体法处理连接体问题时,切忌把系统内力列入牛顿第二定律方程中。

当然,若用隔离法处理连接体问题,对所隔离的物体,它所受到的力都属外力,就不存在内力问题了。

【最新高考真题解析最新高考真题解析】】1.1.（（2020年江苏卷江苏卷））中欧班列在欧亚大陆开辟了“生命之路”，为国际抗疫贡献了中国力量。

某运送防疫物资的班列由40节质量相等的车厢组成，在车头牵引下，列车沿平直轨道匀加速行驶时，第2节对第3节车厢的牵引力为F 。

若每节车厢所受摩擦力、空气阻力均相等，则倒数第3节对倒数第2节车厢的牵引力为（ ）A. FB. 1920FC. 19FD. 20F 【答案】C【解析】【详解】根据题意可知第2节车厢对第3节车厢的牵引力为F ，因为每节车厢质量相等，阻力相同，故第2节对第3节车厢根据牛顿第二定律有3838F f ma -=设倒数第3节车厢对倒数第2节车厢的牵引力为F 1，则根据牛顿第二定律有 122F f ma -= 联立解得119F F =。

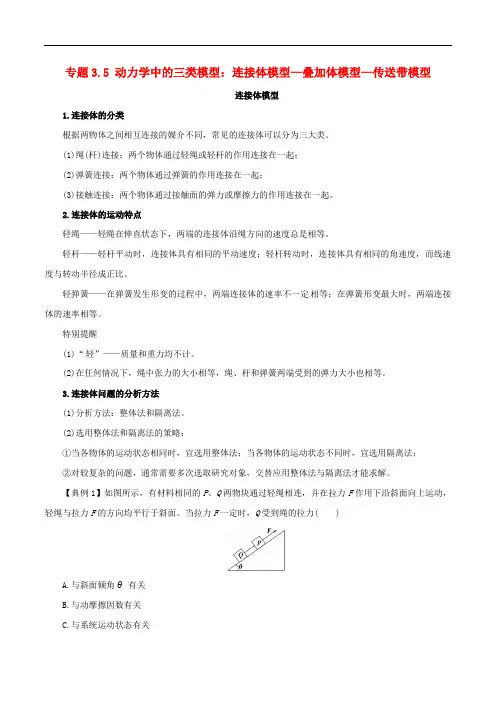

专题3.5 动力学中的三类模型：连接体模型—叠加体模型—传送带模型连接体模型1.连接体的分类根据两物体之间相互连接的媒介不同，常见的连接体可以分为三大类。

(1)绳(杆)连接：两个物体通过轻绳或轻杆的作用连接在一起；(2)弹簧连接：两个物体通过弹簧的作用连接在一起；(3)接触连接：两个物体通过接触面的弹力或摩擦力的作用连接在一起。

2.连接体的运动特点轻绳——轻绳在伸直状态下，两端的连接体沿绳方向的速度总是相等。

轻杆——轻杆平动时，连接体具有相同的平动速度；轻杆转动时，连接体具有相同的角速度，而线速度与转动半径成正比。

轻弹簧——在弹簧发生形变的过程中，两端连接体的速率不一定相等；在弹簧形变最大时，两端连接体的速率相等。

特别提醒(1)“轻”——质量和重力均不计。

(2)在任何情况下，绳中张力的大小相等，绳、杆和弹簧两端受到的弹力大小也相等。

3.连接体问题的分析方法(1)分析方法：整体法和隔离法。

(2)选用整体法和隔离法的策略：①当各物体的运动状态相同时，宜选用整体法；当各物体的运动状态不同时，宜选用隔离法；②对较复杂的问题，通常需要多次选取研究对象，交替应用整体法与隔离法才能求解。

【典例1】如图所示，有材料相同的P、Q两物块通过轻绳相连，并在拉力F作用下沿斜面向上运动，轻绳与拉力F的方向均平行于斜面。

当拉力F一定时，Q受到绳的拉力( )A.与斜面倾角θ有关B.与动摩擦因数有关C.与系统运动状态有关D.仅与两物块质量有关 【答案】D方法提炼绳、杆连接体―→ 受力分析求加速度：整体法求绳、杆作用力：隔离法―→加速度―→讨论计算相关问题【典例2】 如图所示，一不可伸长的轻质细绳跨过定滑轮后，两端分别悬挂质量为m 1和m 2的物体A 和B 。

若滑轮有一定大小，质量为m 且分布均匀，滑轮转动时与绳之间无相对滑动，不计滑轮与轴之间的摩擦。

设细绳对A 和B 的拉力大小分别为F 1和F2，已知下列四个关于F 1的表达式中有一个是正确的，请你根据所学的物理知识，通过一定的分析，判断正确的表达式是( )A. F 1＝m ＋2m 2m 1g m ＋m 1＋m 2 B. F 1＝m ＋2m 1m 1g m ＋m 1＋m 2 C. F 1＝m ＋4m 2m 1g m ＋m 1＋m 2 D. F 1＝m ＋4m 1m2gm ＋m 1＋m 2【答案】 C【解析】 设滑轮的质量为零，即看成轻滑轮，若物体B 的质量较大，由整体法可得加速度a ＝m 2－m 1gm 1＋m 2，隔离物体A ，据牛顿第二定律可得F 1＝2m 1m 2m 1＋m 2g ， 将m ＝0代入四个选项，可得选项C 是正确，故选C 。

绳牵连物”连接体模型问题归纳广西合浦廉州中学秦付平两个物体通过轻绳或者滑轮这介质为媒介连接在一起，物理学中称为连接体，连结体问题是物体运动过程较复杂问题，连接体问题涉及多个物体，具有较强的综合性，是力学中能考查的重要内容。

从连接体的运动特征来看，通过某种相互作用来实现连接的物体，如物体的叠合，连接体常会处于某种相同的运动状态，如处于平衡态或以相同的加速度运动。

从能量的转换角度来说，有动能和势能的相互转化等等，下面本文结合例题归纳有关“绳牵连物”连接体模型的几种类型。

一、判断物体运动情况例1如图1所示，在不计滑轮摩擦和绳质量的条件下，当小车匀速向右运动时，物体A的受力情况是（）A．绳的拉力大于A的重力B．绳的拉力等于A的重力C．绳的拉力小于A的重力D．拉力先大于A的重力，后小于重力解析：把小车的速度为合速度进行分解，即根据运动效果向沿绳的方向和与绳垂直的方向进行正交分解，分别是v2、v1。

如图1所示，题中物体A的运动方向与连结处绳子的方向相同，不必分解。

A的速度等于v2，，小车向右运动时，逐渐变小，可知逐渐变大，故A向上做加速运动，处于超重状态，绳子对A的拉力大于重力，故选项A正确。

点评：此类问题通常是通过定滑轮造成绳子两端的连接体运动方向不一致，导致主动运动物体和被动运动物体的加速、减速的不一致性。

解答时必须运用两物体的速度在各自连接处绳子方向投影相同的规律。

二、求解连接体速度例2质量为M和m的两个小球由一细线连接（），将M置于半径为R的光滑半球形容器上口边缘，从静止释放，如图2所示。

求当M滑至容器底部时两球的速度。

两球在运动过程中细线始终处于绷紧状态。

解析：设M滑至容器底部时速度为，m的速度为。

根据运动效果，将沿绳的方向和垂直于绳的方向分解，则有：，对M、m系统在M从容器上口边缘滑至碗底的过程，由机械能守恒定律有：，联立两式解得：，方向水平向左；方向竖直向上。

点评：作为连接两个物体的介质绳，能实现力和能量的传递，这也就使两个物体的运动状态彼此都会发生影响，这就使物体的速度上存在一定的矢量关联，分解或者求解速度之间的约束关系就成为解决这类问题的关键。
