OK智能烙铁原理简介

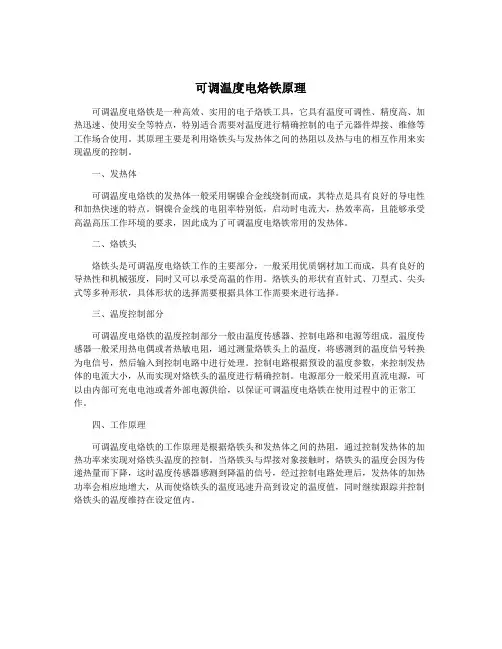

可调温度电烙铁原理可调温度电烙铁是一种高效、实用的电子烙铁工具，它具有温度可调性、精度高、加热迅速、使用安全等特点，特别适合需要对温度进行精确控制的电子元器件焊接、维修等工作场合使用。

其原理主要是利用烙铁头与发热体之间的热阻以及热与电的相互作用来实现温度的控制。

一、发热体可调温度电烙铁的发热体一般采用铜镍合金线绕制而成，其特点是具有良好的导电性和加热快速的特点。

铜镍合金线的电阻率特别低，启动时电流大，热效率高，且能够承受高温高压工作环境的要求，因此成为了可调温度电烙铁常用的发热体。

二、烙铁头烙铁头是可调温度电烙铁工作的主要部分，一般采用优质钢材加工而成，具有良好的导热性和机械强度，同时又可以承受高温的作用。

烙铁头的形状有直针式、刀型式、尖头式等多种形状，具体形状的选择需要根据具体工作需要来进行选择。

三、温度控制部分可调温度电烙铁的温度控制部分一般由温度传感器、控制电路和电源等组成。

温度传感器一般采用热电偶或者热敏电阻，通过测量烙铁头上的温度，将感测到的温度信号转换为电信号，然后输入到控制电路中进行处理。

控制电路根据预设的温度参数，来控制发热体的电流大小，从而实现对烙铁头的温度进行精确控制。

电源部分一般采用直流电源，可以由内部可充电电池或者外部电源供给，以保证可调温度电烙铁在使用过程中的正常工作。

四、工作原理可调温度电烙铁的工作原理是根据烙铁头和发热体之间的热阻，通过控制发热体的加热功率来实现对烙铁头温度的控制。

当烙铁头与焊接对象接触时，烙铁头的温度会因为传递热量而下降，这时温度传感器感测到降温的信号，经过控制电路处理后，发热体的加热功率会相应地增大，从而使烙铁头的温度迅速升高到设定的温度值，同时继续跟踪并控制烙铁头的温度维持在设定值内。

烙铁焊接的工作原理
烙铁焊接的工作原理可以概括为以下几点:
1. 加热原理
烙铁头通过电加热丝加热到高温,一般在摄氏200-400度。

2. 热传导原理
高温的烙铁头通过接触将热量快速传导给焊接部位的金属,使其区域熔化。

3. 流动和混合
局部熔化的金属发生流动和混合,紧贴在一起,冷却后形成强韧的焊接结合。

4. 氧化还原反应
在高温下焊剂发生氧化还原反应,生成保护焊接处不被氧化的气体。

5. 电阻增加和恒温
当焊接部位温度上升,电阻增加,根据恒温原理自动降低加热功率,实现温控。

6. 快速循环
烙铁头小面积接触焊件,可以快速循环进行多处焊接。

7. 技术要求
需要熟练的操作技巧,确保烙铁与焊件间的最佳接触面积和时间控制。

8. 安全防护
操作时需佩戴防护装备,避免烫伤;通风换气,防止吸入有害气体。

9. 样本预热
对大件焊接时,可预热焊接部位,使温度逐渐上升,改善焊接质量。

烙铁焊接相对简便,但需要熟练技能才能实现优良的焊接质量。

烙铁工作原理
烙铁是一种常见的焊接工具，它主要使用热能将金属部件连接在一起。

烙铁工作原理基于热传导和热电阻原理。

首先，烙铁的头部是由金属材料制成，通常是铜或者镍铬合金。

当将烙铁加热时，头部的金属会发热，并将热能传递到焊接部件上。

其次，焊接部件上的焊锡是一种特殊的合金材料，它的熔点相对较低。

当焊锡受到烙铁头部的热量时，它会熔化并涂在焊接部件的表面。

焊锡的熔化温度通常在180°C至240°C之间，
而烙铁头部的工作温度则一般在250°C至400°C之间。

烙铁头部的温度非常重要，因为它必须足够高以熔化焊锡，但又不能过高以避免烧毁焊接部件。

为了控制烙铁头部的温度，烙铁通常配备有温度调节器和热散热器。

温度调节器可以调整烙铁的工作温度，而热散热器则可以将多余的热量散发出去，避免烙铁过热。

当焊锡涂在焊接部件上后，它会在短时间内迅速冷却并凝固，形成牢固的焊点。

这样，焊接部件就被连接在一起了。

在冷却和凝固过程中，焊锡还能起到保护和密封的作用，防止金属氧化和外界环境对焊接部件的侵蚀。

总的来说，烙铁通过热能传导和热电阻的原理，将金属部件通过焊锡连接在一起。

它是一种常用的焊接工具，广泛应用于电子制造和维修等领域。

电烙铁发热原理电烙铁是一种常用的焊接工具，它通过发热原理来实现焊接的功能。

本文将对电烙铁的发热原理进行详细介绍。

电烙铁的发热原理主要是通过电流的通过来产生热能。

电烙铁通常由铁头、加热元件、电源线和手柄等组成。

其中，加热元件是电烙铁发热的核心部件。

加热元件一般采用特殊材料制成，如镍铬合金丝。

当电烙铁接通电源后，电流从电源线进入加热元件，加热元件受到电流的作用而发热。

加热元件发热后，传导热量给铁头，使其升温。

铁头是电烙铁的工作部位，一般由铜制成。

当电烙铁加热后，铁头的温度会逐渐升高，达到一定温度后就可以进行焊接工作了。

铁头的温度可以通过调节电烙铁的温度控制按钮来实现。

电烙铁的发热原理与电流通过加热元件产生的热能有关。

电流通过加热元件时，会产生电阻，从而产生热量。

加热元件的电阻值越大，电流通过时产生的热量就越大。

因此，加热元件的电阻值是决定电烙铁发热能力的重要因素之一。

除了加热元件的电阻值，电烙铁的发热能力还与供电电压有关。

一般来说，供电电压越高，电烙铁的发热能力就越大。

但是，过高的电压可能会导致电烙铁温度过高，从而损坏焊接件。

电烙铁的发热原理还与铁头的导热性能有关。

铜是一种导热性能较好的金属，因此常用来制作铁头。

铁头的导热性能越好，电烙铁的发热效果就越好。

在使用电烙铁时，我们需要注意一些安全事项。

首先，要确保电烙铁的电源线接触良好，以免出现电流不稳定或者断电的情况。

其次，要使用绝缘手柄，以防止电烙铁的高温对手部造成伤害。

此外，还应注意避免触摸铁头，以免烫伤。

电烙铁的发热原理是通过电流的通过来产生热能，从而实现焊接的功能。

通过加热元件的发热和传导，铁头的温度得以升高，从而达到焊接的要求。

在使用电烙铁时，我们需要注意安全事项，以免造成伤害。

电烙铁作为一种常用的焊接工具，其发热原理的了解对于焊接工作的顺利进行非常重要。

电烙铁焊接原理
电烙铁是一种常用的焊接工具，它利用电热效应将焊料加热至熔化状态，从而
实现焊接的目的。

电烙铁焊接原理是基于热传导和热融合的物理现象，下面将详细介绍电烙铁焊接的原理和相关知识。

首先，电烙铁的工作原理是利用电流通过电热丝产生热量，将热量传递到焊嘴
和焊料上。

当电流通过电热丝时，电热丝会产生热量，使得焊嘴和焊料的温度升高。

焊嘴和焊料的温度升高后，焊料开始熔化，从而实现焊接的目的。

其次，热传导是电烙铁焊接原理中的重要环节。

热传导是指热量从高温区域传
导到低温区域的过程。

在电烙铁焊接过程中，电烙铁的焊嘴受热后，热量会通过焊嘴传导到焊料上，使得焊料熔化。

通过热传导，焊料与焊接的工件之间形成了热融合的连接。

另外，热融合是电烙铁焊接原理中的关键步骤。

热融合是指在高温下，焊料与
工件表面发生熔化并混合在一起的过程。

在电烙铁焊接过程中，焊料熔化后与工件表面发生热融合，形成了牢固的焊接连接。

热融合的质量直接影响到焊接的牢固程度和质量。

总的来说，电烙铁焊接原理是基于热传导和热融合的物理现象。

通过电流产生
热量，利用热传导将热量传递到焊料和工件表面，实现热融合并形成牢固的焊接连接。

了解电烙铁焊接原理对于掌握焊接技术和提高焊接质量具有重要意义。

希望本文对您有所帮助，谢谢阅读。

电烙铁的工作原理
 电烙铁的工作原理
 传统电烙铁的工作原理。

 传统电烙铁是将镍铬发热电阻丝缠在云母、陶瓷等耐热绝缘材料上，热后加电从而产生热量，再将热量传递给烙铁头。

 电烙铁的工作原理
 通过电源线把交流电加到烙铁芯的两端，由于烙铁芯属于一种发热电阻丝，故它可直接把电能转换成热能，再通过热的传导作用，把热能传导给烙铁头，加热后可用来进行焊接。

 电烙铁控温范围是100℃～400℃，调温标志标明低、中、高位，控温精度标称±5%，采用了热电偶传感器。

控制电路采用了交流市电直接降压、滤波、稳压供电方案。

 市电AC220V经R1降压、D1半波整流、D2削波稳压、C1滤波后作为比较器件IC的电源电压及调温设定电压源。

IC-A③脚为热电偶检测电压输入
端（与温度值对应）；②脚为调温设定电压。

在②、③脚两端电压比较后，由①脚输出。

其中R5的作用是将输入的很少一部分反馈至同相输入端③脚，以使在小信号波动时输出锁定不变。

当热电偶检到温度偏低时；③脚电平相对②脚低，使输出①脚也低。

进而使IC-B放大器⑥脚相对于固定偏置的⑤脚偏低，使输出⑦脚为高。

由于IC-B⑤脚电压是由AC220V经R6、R7分压而得，因而，频率、相位完全与AC220V相同。

与⑥脚直流比较后在⑦脚输出交流电压。

该交流电压经C2、D4、D3和D4反向并联（作用同双向二极管）触发双向可控硅，使相应的电压加到烙铁电热丝上，以达到恒温的目的。

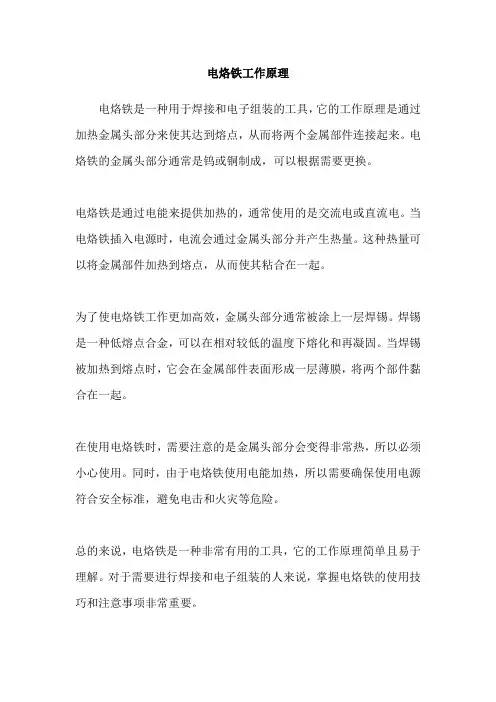

电烙铁工作原理
电烙铁是一种用于焊接和电子组装的工具，它的工作原理是通过加热金属头部分来使其达到熔点，从而将两个金属部件连接起来。

电烙铁的金属头部分通常是钨或铜制成，可以根据需要更换。

电烙铁是通过电能来提供加热的，通常使用的是交流电或直流电。

当电烙铁插入电源时，电流会通过金属头部分并产生热量。

这种热量可以将金属部件加热到熔点，从而使其粘合在一起。

为了使电烙铁工作更加高效，金属头部分通常被涂上一层焊锡。

焊锡是一种低熔点合金，可以在相对较低的温度下熔化和再凝固。

当焊锡被加热到熔点时，它会在金属部件表面形成一层薄膜，将两个部件黏合在一起。

在使用电烙铁时，需要注意的是金属头部分会变得非常热，所以必须小心使用。

同时，由于电烙铁使用电能加热，所以需要确保使用电源符合安全标准，避免电击和火灾等危险。

总的来说，电烙铁是一种非常有用的工具，它的工作原理简单且易于理解。

对于需要进行焊接和电子组装的人来说，掌握电烙铁的使用技巧和注意事项非常重要。

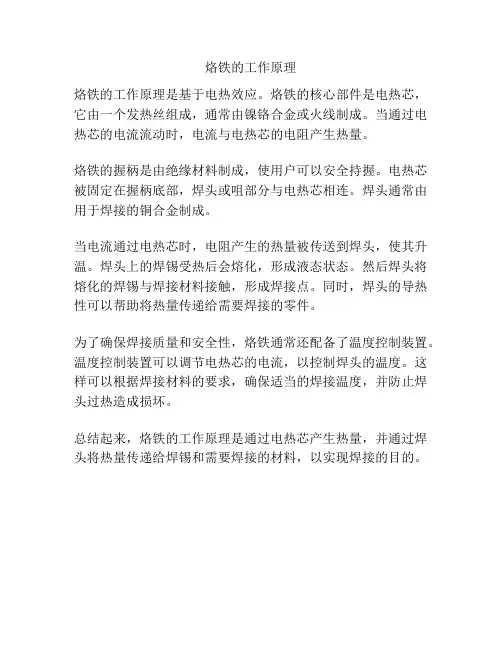

烙铁的工作原理
烙铁的工作原理是基于电热效应。

烙铁的核心部件是电热芯，它由一个发热丝组成，通常由镍铬合金或火线制成。

当通过电热芯的电流流动时，电流与电热芯的电阻产生热量。

烙铁的握柄是由绝缘材料制成，使用户可以安全持握。

电热芯被固定在握柄底部，焊头或咀部分与电热芯相连。

焊头通常由用于焊接的铜合金制成。

当电流通过电热芯时，电阻产生的热量被传送到焊头，使其升温。

焊头上的焊锡受热后会熔化，形成液态状态。

然后焊头将熔化的焊锡与焊接材料接触，形成焊接点。

同时，焊头的导热性可以帮助将热量传递给需要焊接的零件。

为了确保焊接质量和安全性，烙铁通常还配备了温度控制装置。

温度控制装置可以调节电热芯的电流，以控制焊头的温度。

这样可以根据焊接材料的要求，确保适当的焊接温度，并防止焊头过热造成损坏。

总结起来，烙铁的工作原理是通过电热芯产生热量，并通过焊头将热量传递给焊锡和需要焊接的材料，以实现焊接的目的。

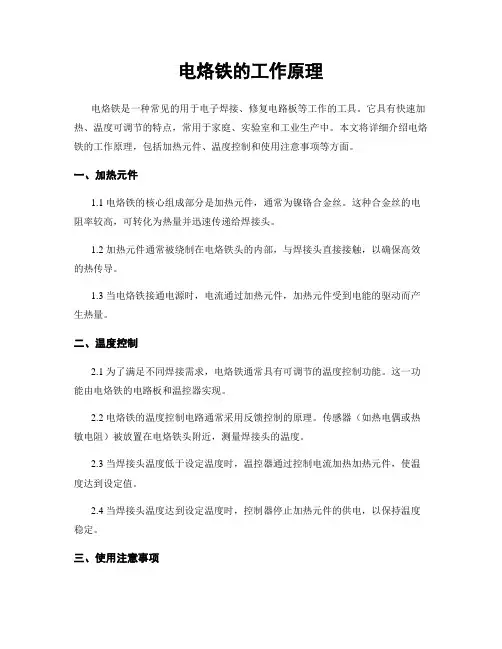

电烙铁的工作原理电烙铁是一种常见的用于电子焊接、修复电路板等工作的工具。

它具有快速加热、温度可调节的特点，常用于家庭、实验室和工业生产中。

本文将详细介绍电烙铁的工作原理，包括加热元件、温度控制和使用注意事项等方面。

一、加热元件1.1 电烙铁的核心组成部分是加热元件，通常为镍铬合金丝。

这种合金丝的电阻率较高，可转化为热量并迅速传递给焊接头。

1.2 加热元件通常被绕制在电烙铁头的内部，与焊接头直接接触，以确保高效的热传导。

1.3 当电烙铁接通电源时，电流通过加热元件，加热元件受到电能的驱动而产生热量。

二、温度控制2.1 为了满足不同焊接需求，电烙铁通常具有可调节的温度控制功能。

这一功能由电烙铁的电路板和温控器实现。

2.2 电烙铁的温度控制电路通常采用反馈控制的原理。

传感器（如热电偶或热敏电阻）被放置在电烙铁头附近，测量焊接头的温度。

2.3 当焊接头温度低于设定温度时，温控器通过控制电流加热加热元件，使温度达到设定值。

2.4 当焊接头温度达到设定温度时，控制器停止加热元件的供电，以保持温度稳定。

三、使用注意事项3.1 使用电烙铁时务必注意安全，避免烫伤。

应注意烙铁头的温度，避免接触烫伤皮肤或烧坏物品。

3.2 使用电烙铁时需注意防静电。

在焊接或修复电子元件时，必要时应使用防静电腕带、垫子等工具，以防止静电损害器件。

3.3 对于初学者，使用温度可调节的电烙铁可能更加安全和方便。

较低的温度可以减少不必要的风险和烧焦的可能性。

3.4 在使用电烙铁之前，要确保焊接头干净，并在使用过程中定期清理。

焊渣和污垢的存在会降低焊接质量。

结论：电烙铁是一种常见且实用的工具，用于电子焊接和修复电路板等工作。

它的工作原理基于加热元件产生热量，并通过温度控制电路稳定控制温度。

在使用电烙铁时，要注意安全和防静电，并保持焊接头的清洁。

对于初学者，温度可调节的电烙铁是更好的选择。

通过正确的使用和维护，电烙铁能够帮助我们完成各种电子修复和焊接工作。

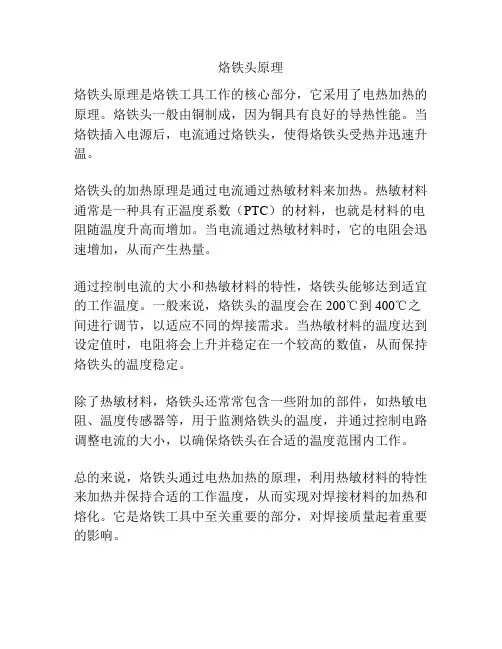

烙铁头原理
烙铁头原理是烙铁工具工作的核心部分，它采用了电热加热的原理。

烙铁头一般由铜制成，因为铜具有良好的导热性能。

当烙铁插入电源后，电流通过烙铁头，使得烙铁头受热并迅速升温。

烙铁头的加热原理是通过电流通过热敏材料来加热。

热敏材料通常是一种具有正温度系数（PTC）的材料，也就是材料的电阻随温度升高而增加。

当电流通过热敏材料时，它的电阻会迅速增加，从而产生热量。

通过控制电流的大小和热敏材料的特性，烙铁头能够达到适宜的工作温度。

一般来说，烙铁头的温度会在200℃到400℃之间进行调节，以适应不同的焊接需求。

当热敏材料的温度达到设定值时，电阻将会上升并稳定在一个较高的数值，从而保持烙铁头的温度稳定。

除了热敏材料，烙铁头还常常包含一些附加的部件，如热敏电阻、温度传感器等，用于监测烙铁头的温度，并通过控制电路调整电流的大小，以确保烙铁头在合适的温度范围内工作。

总的来说，烙铁头通过电热加热的原理，利用热敏材料的特性来加热并保持合适的工作温度，从而实现对焊接材料的加热和熔化。

它是烙铁工具中至关重要的部分，对焊接质量起着重要的影响。
