压电陶瓷综合实验

一、实验目的1. 了解压电陶瓷的基本性能、结构、用途、制备方法。

2. 掌握压电陶瓷常见的表征方法及检测手段。

3. 通过实验，掌握压电陶瓷的性能测试方法，并对实验数据进行处理和分析。

二、实验原理压电陶瓷是一种具有压电效应的陶瓷材料，当受到外力作用时，会在其表面产生电荷；反之，当施加电场时，压电陶瓷会产生形变。

压电陶瓷的性能主要包括压电系数、介电常数、损耗角正切、机械品质因数等。

三、实验材料与仪器1. 实验材料：压电陶瓷样品2. 实验仪器：（1）电容测微仪（2）机械标定仪（3）直流电源（4）扫描隧道显微镜（5）谐振法测定仪（6）准静态法测定仪四、实验步骤1. 样品准备：将压电陶瓷样品清洗干净，并用无水乙醇进行脱脂处理。

2. 压电陶瓷性能测试：（1）电容测微仪测试：将压电陶瓷样品固定在电容测微仪上，通过改变直流电压，观察样品的轴向变形和弯曲变形。

（2）谐振法测定：将压电陶瓷样品固定在谐振法测定仪上，测量样品的频率响应曲线和压电耦合系数。

（3）准静态法测定：将压电陶瓷样品固定在准静态法测定仪上，测量样品的压电常数d33。

3. 数据处理与分析：将实验数据输入计算机，进行数据处理和分析，得出压电陶瓷的性能参数。

五、实验结果与分析1. 电容测微仪测试结果：通过电容测微仪测试，得出压电陶瓷样品的轴向变形和弯曲变形与电压的关系曲线。

根据曲线，计算出样品的压电系数。

2. 谐振法测定结果：通过谐振法测定，得出压电陶瓷样品的频率响应曲线和压电耦合系数。

根据曲线，计算出样品的介电常数和损耗角正切。

3. 准静态法测定结果：通过准静态法测定，得出压电陶瓷样品的压电常数d33。

根据测定结果，分析样品的压电性能。

六、实验结论1. 压电陶瓷样品具有良好的压电性能，满足实验要求。

2. 实验过程中，通过电容测微仪、谐振法测定和准静态法测定，分别获得了压电陶瓷样品的轴向变形、弯曲变形、频率响应曲线、压电耦合系数、介电常数、损耗角正切和压电常数等性能参数。

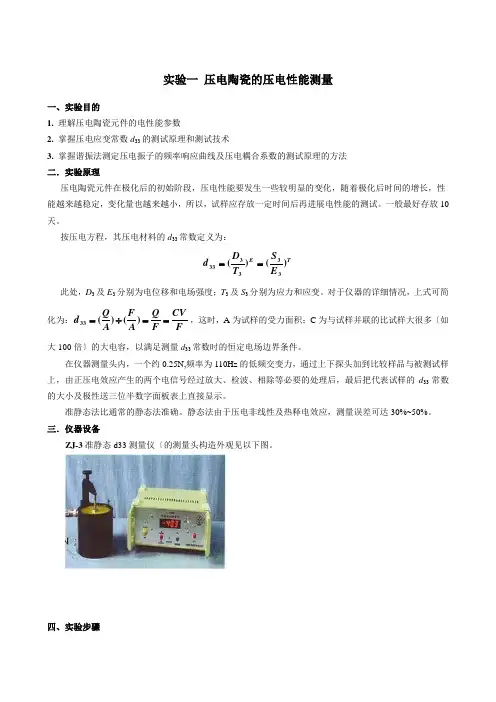

实验一 压电陶瓷的压电性能测量一、实验目的1. 理解压电陶瓷元件的电性能参数2. 掌握压电应变常数d 33的测试原理和测试技术3. 掌握谐振法测定压电振子的频率响应曲线及压电耦合系数的测试原理的方法 二．实验原理压电陶瓷元件在极化后的初始阶段，压电性能要发生一些较明显的变化，随着极化后时间的增长，性能越来越稳定，变化量也越来越小，所以，试样应存放一定时间后再进展电性能的测试。

一般最好存放10天。

按压电方程，其压电材料的d 33常数定义为：T E E S T D d )()(333333== 此处，D 3及E 3分别为电位移和电场强度；T 3及S 3分别为应力和应变。

对于仪器的详细情况，上式可简化为：FCVF Q A F A Q d ==÷=)()(33，这时，A 为试样的受力面积；C 为与试样并联的比试样大很多〔如大100倍〕的大电容，以满足测量d 33常数时的恒定电场边界条件。

在仪器测量头内，一个约0.25N,频率为110Hz 的低频交变力，通过上下探头加到比较样品与被测试样上，由正压电效应产生的两个电信号经过放大、检波、相除等必要的处理后，最后把代表试样的d 33常数的大小及极性送三位半数字面板表上直接显示。

准静态法比通常的静态法准确。

静态法由于压电非线性及热释电效应，测量误差可达30%~50%。

三．仪器设备ZJ-3准静态d33测量仪〔的测量头构造外观见以下图。

四、实验步骤1.一般操作〔1〕 选档：试样电容值小于0.01μF 对应×1档，小于0.001μF 对应×0.1档。

〔2〕 用两根多芯电缆把测量头和仪器本体连接好。

〔3〕 把附件盒内的塑料片插于测量头的上下两探头之间，调节测量头顶端的手轮，使塑料片刚好压住为止。

〔4〕 把仪器后面板上的“d 33-力〞选择开关置于“d 33〞一侧。

〔5〕 使仪器后面板上的d 33量程选择开关，按照被测样品的d 33估计值，处于适当位置。

实验十二压电陶瓷压电性能测定实验名称：压电陶瓷压电性能测定实验项目性质：普通实验所涉及课程：电子材料计划学时：2学时一、实验目的1.了解压电常数的概念和意义；2.掌握压电陶瓷压电常数的测定方法。

3.学会操作ZJ-3AN型准静态d33测量仪。

二、实验内容1. 实验老师介绍使用压电常数测量仪测试d33的原理与步骤；2. 测试压电陶瓷的压电常数。

三、实验（设计）仪器设备和材料清单ZJ-3AN型准静态d33测量仪、压电陶瓷晶片等。

四、实验原理压电陶瓷，一种能够将机械能和电能互相转换的功能陶瓷材料，是一种具有压电效应的材料。

当在某一特定方向对晶体施加应力时，在与应力垂直方向两端表面能出现数量相等、符号相反的束缚电荷，这一现象被称为“正压电效应”。

逆压电效应：当一块具有压电效应的晶体置于外电场中，由于晶体的电极化造成的正负电荷中心位移，导致晶体形变，形变量与电场强度成正比。

压电常数是反映力学量（应力或应变）与电学量（电位移或电场）间相互耦合的线性响应系数。

通常用d ij 表示，下标中第一个数字代表电场方向或电极面的垂直方向，第二个数字代表应力或应变方向。

五、实验步骤（1）用两根多芯电缆把测量头和仪器本体连接好，接通电源。

（2）把Φ20尼龙片插入测量头的上下探头之间，调节手轮，使尼龙片刚好压住为止。

（3）把仪器后面板上的“显示选择”开关置于“d33”一侧，此时面板右上方绿灯亮。

（4）把仪器后面板上的“量程选择”开关置于“×1”档。

（5）按下“快速模式”，仪器通电预热10分钟后，调节“调零”旋钮使面板表指示在“0”与“-0”之间跳动。

调零即完成，撤掉尼龙片开始测量。

（6）依次接入待测元件，表头显示d33结果及正负极性，记录。

（7）取三次测量的平均值。

六、实验报告要求1. 实验目的；2. 实验内容；3. 实验设备（仪器），材料；4. 实验原理；5. 实验步骤；6. 实验数据测试与记录；7. 实验结果与分析。

一、实验目的本实验旨在探究无铅压电陶瓷的制备工艺、性能测试及其在压电应用中的潜在价值。

通过实验，了解无铅压电陶瓷的物理化学性质，掌握其制备过程，并评估其在压电性能方面的表现。

二、实验材料与设备1. 实验材料：- 钛酸铋钠（Na0.5Bi0.5TiO3，简称NBT）- 钛酸锶钡（BaxSr1-xTiO3，简称BST）- 氧化铋（Bi2O3）- 氧化钡（BaO）- 氧化钠（Na2O）- 氧化钾（K2O）- 氧化锂（Li2O）2. 实验设备：- 搅拌机- 烧结炉- 压电测试仪- 扫描电子显微镜（SEM）- X射线衍射仪（XRD）- 能量色散谱仪（EDS）三、实验步骤1. 粉体合成：将上述原料按一定比例混合，在搅拌机中充分混合均匀，制备成粉末。

2. 烧结：将混合好的粉末装入模具，在烧结炉中加热至一定温度，保温一段时间后冷却。

3. 性能测试：利用压电测试仪测试样品的压电性能，包括介电常数、介电损耗、压电系数等。

利用SEM、XRD和EDS分析样品的微观结构和物相组成。

四、实验结果与分析1. 介电性能：实验结果表明，NBT基无铅压电陶瓷具有较高的介电常数（εr=1000-3000），介电损耗较低（tanδ=0.001-0.02），表现出良好的介电性能。

2. 压电性能：实验结果表明，NBT基无铅压电陶瓷具有较高的压电系数（d33=300-500pC/N），在压电应用中具有较高的潜力。

3. 微观结构：SEM结果表明，样品具有良好的晶粒结构，晶粒尺寸约为1-2 μm。

XRD结果表明，样品主要由NBT相组成，并伴有少量其他相。

EDS结果表明，样品中元素分布均匀。

4. 性能优化：通过调整原料比例、烧结温度等参数，可以进一步优化无铅压电陶瓷的性能。

例如，增加氧化铋的含量可以提高材料的压电系数，降低烧结温度可以缩短烧结时间。

五、结论本实验成功制备了NBT基无铅压电陶瓷，并对其性能进行了测试。

结果表明，NBT基无铅压电陶瓷具有较高的介电常数、压电系数和良好的微观结构，具有在压电应用中的潜力。

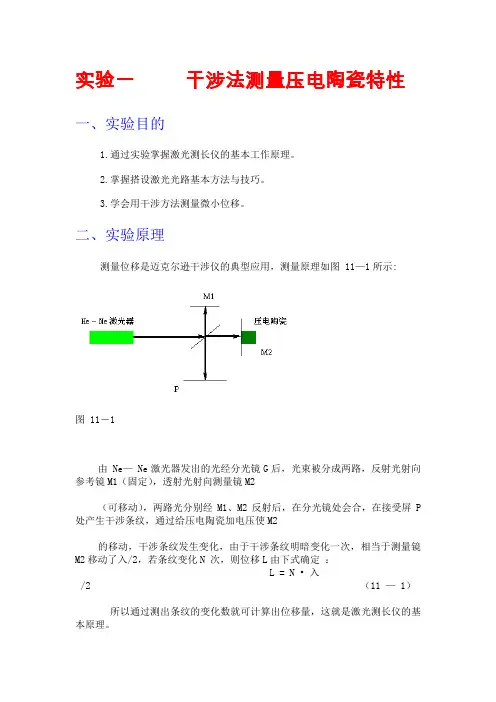

实验一干涉法测量压电陶瓷特性一、实验目的1.通过实验掌握激光测长仪的基本工作原理。

2.掌握搭设激光光路基本方法与技巧。

3.学会用干涉方法测量微小位移。

二、实验原理测量位移是迈克尔逊干涉仪的典型应用，测量原理如图 11—1所示:图 11－1由 Ne— Ne激光器发出的光经分光镜G后，光束被分成两路，反射光射向参考镜M1（固定），透射光射向测量镜M2（可移动），两路光分别经M1、M2反射后，在分光镜处会合，在接受屏P 处产生干涉条纹，通过给压电陶瓷加电压使M2的移动，干涉条纹发生变化，由于干涉条纹明暗变化一次，相当于测量镜M2移动了入/2，若条纹变化N 次，则位移L由下式确定：L = N •入/2 （11 — 1）所以通过测出条纹的变化数就可计算出位移量，这就是激光测长仪的基本原理。

三、实验仪器光学平台、Ne— Ne激光器（波长0.6328um）、可调反射镜、分光镜、接收屏、一维导轨、可调高压电源(调节范围0 — 300v)、被测压电陶瓷。

四、实验内容与要求实验内容1.推导位移L与条纹变化数N的关系式。

2.测量位移L与电压U的关系，并描出 U — L曲线。

3.计算出最大位移量Lmax。

实验要求1.调整激光器使之发出的光与平台平行。

2.用自准法在光路中调整扩束镜和分光镜，使透镜光轴与光束同轴、分光镜与光束垂直。

3.给压电陶瓷加电，要求干涉条纹每变化一次记录相应的电压值。

注意事项1.调整光路时不能用眼睛正对激光束，以免伤害眼睛。

要用白纸接收光。

2.连接电源时注意不要短路，电压最高加至300V。

实验十一 压电陶瓷介电性能测定实验名称：压电陶瓷介电性能测定 实验项目性质：普通实验 所涉及课程：电子材料 计划学时：2学时 一 、实验目的1. 通过实验了解电介质介电常数与介质损耗角正切tgδ 的概念和物理意义；2. 熟悉用LCR 型电桥测量电容器的电容量及介质损耗角正切的方法；3. 通过实验了解不同类型的介质材料其tgδ随频率的变化特性。

二、实验内容1. 实验老师介绍使用TH2810B 系列LCR 型电桥；2. 测试压电陶瓷的介电常数。

三、实验（设计）仪器设备和材料清单TH2810B 系列LCR 型电桥、压电陶瓷晶片、千分尺等。

四、实验原理根据电介质理论，各种电介质在电场作用下都要发生极化过程，其宏观表现可以用电介质的介电系数来表征。

不同类型的介质材料，由于发生极化的微观机制不同，不仅数值有明显差别，而且与频率的关系也有很大不同。

同样地，由于产生介质损耗的来源不同，各类电介质的tg δ数值及其与频率的关系都表现出各不相同的特点。

实验时，选用要测定的电介质制成电容器作为测量样品，利用LCR 电桥直接测定电容量和损耗角正切值的大小以及与频率的关系，研究介质的极化特性。

在已知样品直径（d ）和电介质厚度（t ）的条件下，由公式204/r Ct d επε=--C -电容（F ），t 样品厚度（m ），d -样品直径（m ），ε0-真空介电常数8.85×10-12（F/m ）。

就能计算出相应的介电系数 。

测试不同频率下电介质的介电系数和损耗角正切tgδ，常用电桥法，其工作原理如图11-1所示。

将试样等效成电容C X 和电阻R X 并联，调节R 4和C N ，使电桥平衡，根据平衡条件可求得：改变测试频率，可获得不同频率下的介电系数和损耗角正切。

其中C N 、R 3为已知标准平衡元件。

图11-1 电桥法测试原理五、实验步骤利用TH2810B系列LCR型电桥测试。

1.用游标卡尺测量样品的厚度t和直径d。

压电陶瓷制备与测试实验报告一、实验要求1、了解压电陶瓷的基本性能、结构、用途、制备方法。

2、了解压电陶瓷常见的表征方法及检测手段。

3、掌握压电陶瓷材料压电、介电性能等性能测试方法。

4、掌握压电陶瓷的性能分析方法。

二、压电陶瓷材料制备过程主要包括以下步骤：配料-混合-预烧-粉碎-成型-排胶-烧结-被电极-极化-测试。

1、配料：Bi2O3···14.1244113464136 Sc2O3···4.13930659262249 PbO···23.339070300907 TiO2···8.397211760056962、原料选用纯度高、细度小和活性大的粉料，根据配方或分子式选择所用原料，并按原料纯度进行修正计算，然后进行原料的称量。

按化学配比配料以后，使用行星式球磨机将各种配料混合均匀。

实验室常采用的是水平方向转动球磨方式，震动球磨是另一种常用的球磨方法，此外还有气流粉碎法等混合方法。

3、混合球磨后的原料进行预烧。

预烧是使原料间发生固相化学反应以生成所需产物的过程，预烧过程中应注意温度和保温时间的选择。

将预烧反应后的材料使用行星式球磨机粉碎。

4、成型的方法主要有四种；轧膜成型、流延成型、干压成型和静水压成型。

轧膜成型适用于薄片元件；流延成型适合于更薄的元件，膜厚可以小于10 m；干压成型适合于块状元件；静水压成型适合于异形或块状元件。

除了静水压成型外，其他成型方法都需要有粘合剂，粘合剂一般占原料重量的3％左右。

成型以后需要排胶。

粘合剂的作用只是利于成型，但它是一种还原性强的物质，成型后应将其排出以免影响烧结质量。

5、烧结是将坯体加热到足够高的温度，使陶瓷坯体发生体积收缩、密度提高和强度增大的过程。

烧结过程的机制是组成该物质的原子的扩散运动。

烧结的推动力是颗粒或者晶粒的表面能，烧结过程主要是表面能降低的过程。

压电陶瓷特性实验报告压电陶瓷特性实验报告引言压电陶瓷是一种能够在外力作用下产生电荷的材料，具有广泛的应用领域。

本实验旨在研究压电陶瓷的特性，包括压电效应、介电特性和机械特性等方面。

通过实验，我们可以更深入地了解压电陶瓷的性能和应用潜力。

实验一：压电效应在这个实验中，我们使用了一块压电陶瓷片和一台压电仪器。

首先，我们将压电陶瓷片固定在仪器上，并施加一定的压力。

随后，我们观察到仪器上显示的电压值随着施加的压力而变化。

这说明压电陶瓷具有压电效应，即在外力作用下会产生电荷。

实验二：介电特性为了研究压电陶瓷的介电特性，我们使用了一台电容测试仪。

首先，我们将压电陶瓷片固定在测试仪上，并连接电源。

随后，我们通过改变电源的电压，观察到测试仪上显示的电容值的变化。

这表明压电陶瓷在电场作用下会发生介电极化，导致电容值的变化。

实验三：机械特性在这个实验中，我们使用了一台拉伸试验机。

我们将压电陶瓷片固定在试验机上，并施加一定的拉伸力。

通过改变施加的力大小，我们观察到压电陶瓷片的形变情况。

同时，我们还测量了形变量与施加力的关系。

结果显示，压电陶瓷具有良好的机械特性，能够在外力作用下发生可逆的形变。

实验四：应用潜力通过以上实验的结果，我们可以看出压电陶瓷具有多种特性，具备广泛的应用潜力。

例如，在传感器领域，压电陶瓷可以用于测量压力、温度和加速度等参数。

此外，在声学领域，压电陶瓷可以用于扬声器和麦克风等设备。

还有一些其他领域，如医疗、能源和通信等，也可以应用压电陶瓷技术。

结论通过本次实验，我们深入了解了压电陶瓷的特性。

压电效应、介电特性和机械特性是压电陶瓷的重要特性，为其在多个领域的应用提供了基础。

压电陶瓷的应用潜力巨大，可以为现代科技的发展做出重要贡献。

我们相信，在进一步研究和技术创新的推动下，压电陶瓷将在未来得到更广泛的应用。

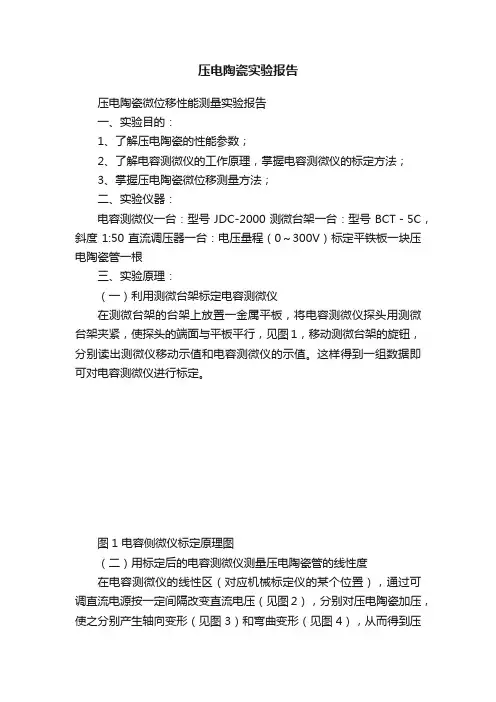

压电陶瓷实验报告压电陶瓷微位移性能测量实验报告一、实验目的：1、了解压电陶瓷的性能参数；2、了解电容测微仪的工作原理，掌握电容测微仪的标定方法；3、掌握压电陶瓷微位移测量方法；二、实验仪器：电容测微仪一台：型号JDC-2000测微台架一台：型号BCT－5C，斜度1:50直流调压器一台：电压量程（0～300V）标定平铁板一块压电陶瓷管一根三、实验原理：（一）利用测微台架标定电容测微仪在测微台架的台架上放置一金属平板，将电容测微仪探头用测微台架夹紧，使探头的端面与平板平行，见图1，移动测微台架的旋钮，分别读出测微仪移动示值和电容测微仪的示值。

这样得到一组数据即可对电容测微仪进行标定。

图1 电容侧微仪标定原理图（二）用标定后的电容测微仪测量压电陶瓷管的线性度在电容测微仪的线性区（对应机械标定仪的某个位置），通过可调直流电源按一定间隔改变直流电压（见图2），分别对压电陶瓷加压，使之分别产生轴向变形（见图3）和弯曲变形（见图4），从而得到压电陶瓷的伸长与偏转量与施加其上的电压的关系。

图2 可调高压电源图3 测压电陶瓷轴向伸缩图4测压电陶瓷侧向弯曲四、实验步骤（一）标定电容测微仪的线性度１、实验前，了解实验原理及其实验注意事项，并检查实验仪器是否齐全。

２、使用仪器前，将传感器端面与被测物（标定平铁板）表面用汽油认真清洗干净，以清洗掉杂质及灰尘微粒；而后将电源线和传感器与电缆分别连接好并拧紧。

３、将标定平铁板安放在测微台架的台架上，而后用夹具将电容传感器探头夹紧，接着上下调整探头使探头与标定平铁板距离接近测量区。

４、为便于进行数据分析，可将测微台架示值调至某一合适值，并将电容测微仪示值调零，而后进行实验；实验采用一人细调（等间距）测微台架，另一人记录的方式，为了标定线性区，测定线性误差，调值采用先等间距调至140μm，再等间距调回的方法。

（为了节约时间，调值范围为0～140μm，调值间距为5μm，共计读29个数。

压电效应实验报告
1. 实验目的
通过实验了解和验证压电效应的基本原理，掌握压电效应的产生条
件以及应用领域。

2. 实验原理
压电效应是指在某些晶体、陶瓷材料中，当受到外力作用时，会产
生电荷分离的现象，即产生电压差。

这种现象即为压电效应。

压电效
应的原理是晶格结构的不对称性，当外力作用于晶体时，导致晶体内
部阳离子和阴离子位移而产生电荷分离，从而产生电势差。

3. 实验步骤
（1）将压电陶瓷片固定在夹具上；
（2）连接电源，使陶瓷片两端加上一定的电压；
（3）在陶瓷片上施加外力，观察电压变化；
（4）记录电压值随外力变化的曲线。

4. 实验结果
实验中，我们观察到在陶瓷片受到外力作用时，电压值呈现出明显
的变化。

当外力增加时，电压值逐渐增大；当外力减小或取消时，电
压值也相应减小或消失。

这说明压电效应是一种具有线性关系的现象。

5. 结论
通过本次实验，我们验证了压电效应的存在，并了解了其产生的原理。

压电效应在声波传感、压力传感、振动传感等领域具有重要的应用价值，可以提高传感器的灵敏度和稳定性，有着广阔的应用前景。

6. 实验感想
本次实验让我们更深入地了解了压电效应这一现象，并对实际中的应用有了更清晰的认识。

压电效应作为一种重要的物理效应，在现代科技领域有着广泛的应用，希望通过不断的实践和学习，能够更好地掌握其原理和应用，为科学技术的发展做出自己的贡献。

7. 参考资料
无。

项目编号0912011411自然科学√项目分类社会科学中国海洋大学本科生研究发展计划（OUC-SRDP）项目研究报告项目名称：钛酸铋钠基无铅压电陶瓷材料的溶胶-凝胶法制备及电性能研究负责人：杜乘风所在学院：材料科学与工程研究院专业年级：2007级材料化学指导教师: 戴金辉起止年月：2009 年06 月至2010 年04 月1.文献综述1.1 压电陶瓷压电铁电陶瓷是功能陶瓷中应用广泛的一类，铁电性应用在存储器、记忆器等领域、压电性应用在换能器、驱动器、声表面波器件等领域，热释电应用在探测器、报警器、焦平面列阵等领域，介电应用在电容器、传感器等领域。

包括电容器陶瓷在内的压电铁电陶瓷，其世界市场份额占整个功能陶瓷的三分之一。

压电陶瓷，是一种能够将机械能和电能互相转换的功能陶瓷材料，即是一种具有压电效应的材料。

在能量转换方面，利用压电陶瓷将机械能转换成电能的特性，可以制造出压电点火器、移动X光电源、炮弹引爆装置。

电子打火机中就有压电陶瓷制作的火石，打火次数可在100万次以上。

用压电陶瓷把电能转换成超声振动，可以用来探寻水下鱼群的位置和形状，对金属进行无损探伤，以及超声清洗、超声医疗，还可以做成各种超声切割器、焊接装置及烙铁，对塑料甚至金属进行加工。

压电陶瓷具有敏感的特性，可以将极其微弱的机械振动转换成电信号，可用于声纳系统、气象探测、遥测环境保护、家用电器等。

地震是毁灭性的灾害，而且震源始于地壳深处，以前很难预测，使人类陷入了无计可施的尴尬境地。

压电陶瓷对外力的敏感使它甚至可以感应到十几米外飞虫拍打翅膀对空气的扰动，用它来制作压电地震仪，能精确地测出地震强度，指示出地震的方位和距离。

这不能不说是压电陶瓷的一大奇功。

压电陶瓷在电场作用下产生的形变量很小，最多不超过本身尺寸的千万分之一，但基于这个原理制做的精确控制机构－－压电驱动器，对于精密仪器和机械的控制、微电子技术、生物工程等领域都是一大福音。

谐振器、滤波器等频率控制装置，是决定通信设备性能的关键器件，压电陶瓷在这方面具有明显的优越性。

一、实验目的1. 了解压电陶瓷材料的基本特性和应用领域。

2. 掌握压电陶瓷材料的制备方法及性能测试技术。

3. 分析压电陶瓷材料的性能与结构之间的关系。

二、实验原理压电陶瓷材料是一种具有压电效应的无机非金属材料，其基本原理是在外部机械力的作用下，内部产生电荷，从而实现机械能与电能之间的相互转换。

压电陶瓷材料具有高介电常数、高介电损耗、高压电系数等特性，广泛应用于声学、光电子、传感器、驱动器等领域。

三、实验材料与仪器1. 实验材料：PZT（锆钛酸铅）压电陶瓷材料。

2. 实验仪器：（1）高温烧结炉：用于压电陶瓷材料的烧结。

（2）X射线衍射仪（XRD）：用于分析压电陶瓷材料的晶体结构。

（3）扫描电子显微镜（SEM）：用于观察压电陶瓷材料的微观结构。

（4）压电系数测试仪：用于测试压电陶瓷材料的压电系数。

（5）介电性能测试仪：用于测试压电陶瓷材料的介电常数和介电损耗。

四、实验步骤1. 压电陶瓷材料的制备（1）将PZT粉末与适量粘结剂混合，制成浆料。

（2）将浆料涂覆在陶瓷基板上，形成压电陶瓷薄膜。

（3）将压电陶瓷薄膜放入高温烧结炉中，进行烧结，烧结温度为850℃左右，保温时间为2小时。

2. 压电陶瓷材料的性能测试（1）X射线衍射分析：对烧结后的压电陶瓷材料进行XRD分析，确定其晶体结构。

（2）扫描电子显微镜分析：对压电陶瓷材料进行SEM分析，观察其微观结构。

（3）压电系数测试：利用压电系数测试仪测试压电陶瓷材料的压电系数。

（4）介电性能测试：利用介电性能测试仪测试压电陶瓷材料的介电常数和介电损耗。

五、实验结果与分析1. X射线衍射分析（1）通过XRD分析，确定压电陶瓷材料的晶体结构为PZT相。

（2）分析压电陶瓷材料的晶体结构特点，如晶胞参数、晶粒尺寸等。

2. 扫描电子显微镜分析（1）通过SEM分析，观察压电陶瓷材料的微观结构，如晶粒尺寸、晶界、孔隙等。

（2）分析压电陶瓷材料的微观结构对性能的影响。

3. 压电系数测试（1）测试压电陶瓷材料的压电系数，确定其性能。
