矢量数据配准具体步骤(ARCGIS软件)

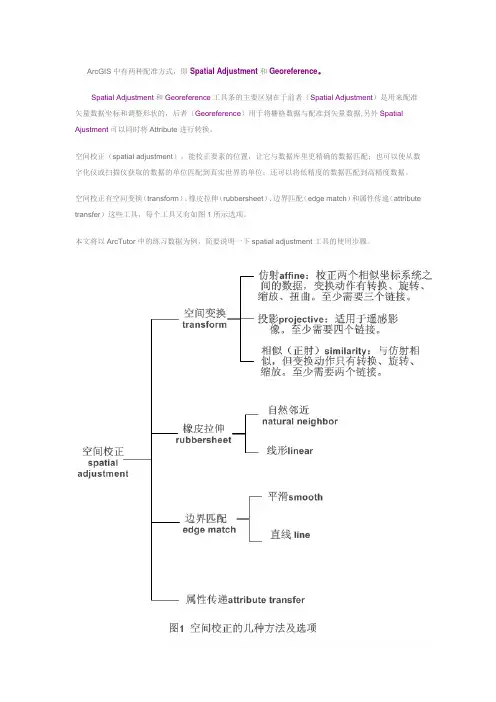

ArcGIS中有两种配准方式，即Spatial Adjustment和Georeference。

Spatial Adjustment和Georeference工具条的主要区别在于前者（Spatial Adjustment）是用来配准矢量数据坐标和调整形状的，后者（Georeference）用于将栅格数据与配准到矢量数据,另外Spatial Ajustment可以同时将Attribute进行转换。

空间校正（spatial adjustment），能校正要素的位置，让它与数据库里更精确的数据匹配；也可以使从数字化仪或扫描仪获取的数据的单位匹配到真实世界的单位；还可以将低精度的数据匹配到高精度数据。

空间校正有空间变换（transform）、橡皮拉伸（rubbersheet）、边界匹配（edge match）和属性传递（attribute transfer）这些工具，每个工具又有如图1所示选项。

本文将以ArcTutor中的练习数据为例，简要说明一下spatial adjustment工具的使用步骤。

案例如下，紫色的小块本应该位于蓝色主图右侧，但由于某些原因，它不仅坐标值不对，而且方向、大小都不对。

所以应该对这个紫色小块进行空间变换(transformation)，使之进行转换（位移）、旋转、缩放，必要时甚至可能进行扭曲。

图2 校正前进行空间教正之后的正确显示效果应该如下图所示图3 校正后校正步骤：1、start editing2、确定校正对象spatial adjustment > set adjust data图4 选择校正对象þ注意：只有在这里设置的校正对象才能参与校正。

例如设置被选择要素为校正对象后，必须先将要素选中才能执行校正；设置某图层为校正对象后，该图层所有要素都会发生变化。

初学者容易忽略了这个细节，走默认路线设置被选择要素为校正对象，创建完置换链接后却发现无法执行校正，其实这时候只要将需要变化的要素选中即可。

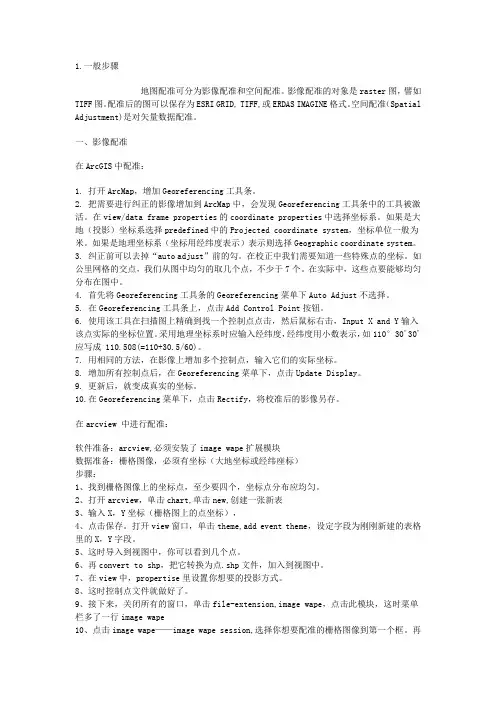

1.一般步骤地图配准可分为影像配准和空间配准。

影像配准的对象是raster图，譬如TIFF图。

配准后的图可以保存为ESRI GRID, TIFF,或ERDAS IMAGINE格式。

空间配准（Spatial Adjustment)是对矢量数据配准。

一、影像配准在ArcGIS中配准：1. 打开ArcMap，增加Georeferencing工具条。

2. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。

在view/data frame properties的coordinate properties中选择坐标系。

如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。

如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。

3. 纠正前可以去掉“auto adjust”前的勾。

在校正中我们需要知道一些特殊点的坐标。

如公里网格的交点，我们从图中均匀的取几个点，不少于7个。

在实际中，这些点要能够均匀分布在图中。

4. 首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust不选择。

5. 在Georeferencing工具条上，点击Add Control Point按钮。

6. 使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，Input X and Y输入该点实际的坐标位置。

采用地理坐标系时应输入经纬度，经纬度用小数表示，如110°30'30'应写成 110.508(=110+30.5/60)。

7. 用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。

8. 增加所有控制点后，在Georeferencing菜单下，点击Update Display。

9. 更新后，就变成真实的坐标。

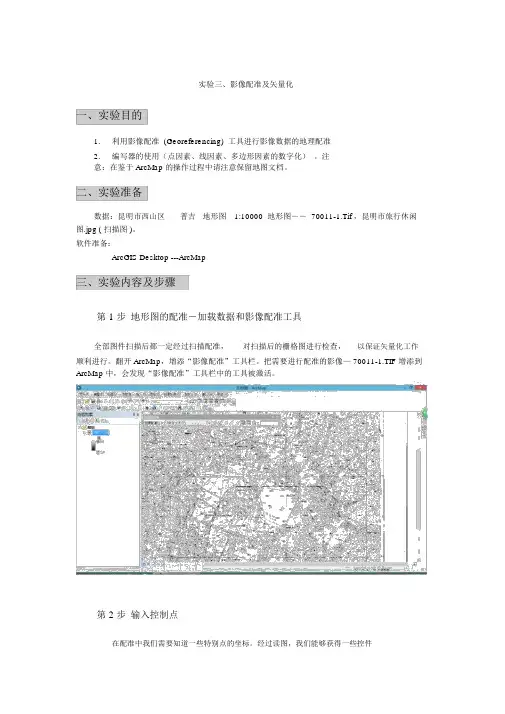

实验三、影像配准及矢量化一、实验目得1.利用影像配准(Georeferencing) 工具进行影像数据得地理配准2.编辑器得使用(点要素、线要素、多边形要素得数字化)。

注意:在基于ArcMap 得操作过程中请注意保存地图文档。

二、实验准备数据:昆明市西山区普吉地形图1:10000 地形图――70011-1、Tif,昆明市旅游休闲图、jpg (扫描图)。

软件准备:ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步地形图得配准－加载数据与影像配准工具所有图件扫描后都必须经过扫描配准,对扫描后得栅格图进行检查,以确保矢量化工作顺利进行。

打开ArcMap,添加“影像配准”工具栏。

把需要进行配准得影像—70011-1、TIF 增加到ArcMap中,会发现“影像配准”工具栏中得工具被激活。

第2步输入控制点在配准中我们需要知道一些特殊点得坐标。

通过读图,我们可以得到一些控件点――公里网格得交点,我们可以从图中均匀得取几个点。

一般在实际中,这些点应该能够均匀分布。

在”影像配准”工具栏上,点击“添加控制点”按钮。

使用该工具在扫描图上精确到找一个控制点点击,然后鼠标右击输入该点实际得坐标位置用相同得方法,在影像上增加多个控制点(大于7个),输入它们得实际坐标。

点击“影像配准”工具栏上得“查瞧链接表”按钮。

第3步设定数据框得属性增加所有控制点,并检查均方差(RMS)后,在”影像配准”菜单下,点击“更新显示”。

执行菜单命令“视图”－“数据框属性”,设定数据框属性●更新后,就变成真实得坐标。

第4步矫正并重采样栅格生成新得栅格文件●在”影像配准”菜单下,点击“矫正”,对配准得影像根据设定得变换公式重新采样,另存为一个新得影像文件。

加载重新采样后得到得栅格文件,并将原始得栅格文件从数据框中删除。

后面我们得数字化工作就是对这个配准与重新采样后得影像进行操作得。

通过上面得操作我们得数据已经完成了配准工作,下面我们将使用这些配准后得影像进行分层矢量化。

实验一：地理配准与矢量化
一、实验目的
理解栅格数据与矢量数据的差别，学会地理配准的操作，能够对影像进行数字化与矢量化的操作，将地理信息系统的理论与实际软件操作相结合，深刻理解相关知识的运运用。

二、实验步骤
1、打开arcmap软件，在文件里打开导入进行实验的影像
2、点击编辑器，开始进行编辑
3、使用地理配准工具栏中的“添加控制点”图标，在“image
图层”与“道路图层”中建立连接，重复操作，选取5至6个
控制点
实验选取的控制点如下图所示：
4、点击才“查看链接表”图标，查看残差，要保证选取的每
个控制点的残差值都小于1.若残差值不符合要求则继续选取控制点。

实验的残差值如下图所示：
5、打开arcCatalog软件，点击文件，新建shapefile文件（要
素折线，且导入image坐标）。

6、将新建的shapefile文件拖入arcmap软件中，且置于image
图层上方。

7、选择新建的shapefile文件创建要素，选择折线工具进行画图。

三、实验结果
四、实验总结
1、实验选取控制点时，需选择一点特征明显的点，如道路转折点
和交点，操作也需仔细才能保证残差符合要求。

2、画图时注意不能重复返回画，且需要仔细看图，将道路画的尽
量准确。

3、做此项实验很学要耐心。

实验三、影像配准及矢量化一、实验目的1.利用影像配准 (Georeferencing) 工具进行影像数据的地理配准2.编写器的使用（点因素、线因素、多边形因素的数字化）。

注意：在鉴于 ArcMap 的操作过程中请注意保留地图文档。

二、实验准备数据：昆明市西山区普吉地形图1:10000 地形图―― 70011-1.Tif ，昆明市旅行休闲图.jpg ( 扫描图 )。

软件准备：ArcGIS Desktop ---ArcMap三、实验内容及步骤第 1 步地形图的配准－加载数据和影像配准工具全部图件扫描后都一定经过扫描配准，对扫描后的栅格图进行检查，以保证矢量化工作顺利进行。

翻开 ArcMap，增添“影像配准”工具栏。

把需要进行配准的影像— 70011-1.TIF 增添到ArcMap 中，会发现“影像配准”工具栏中的工具被激活。

第 2 步输入控制点在配准中我们需要知道一些特别点的坐标。

经过读图，我们能够获得一些控件点――公里网格的交点，我们能够从图中平均的取几个点。

一般在实质中，这些点应当能够平均散布。

在”影像配准”工具栏上，点击“增添控制点”按钮。

使用该工具在扫描图上精准到找一个控制点点击，而后鼠标右击输入该点实质的坐标地点7 个），输入它们的实质坐标。

点用同样的方法，在影像上增添多个控制点（大于击“影像配准”工具栏上的“查察链接表”按钮。

第 3 步设定数据框的属性增添全部控制点，并检查均方差（ RMS）后，在”影像配准”菜单下，点击“更新显示”。

履行菜单命令“视图”－“数据框属性” ，设定数据框属性更新后，就变为真切的坐标。

第 4 步改正并重采样栅格生成新的栅格文件在”影像配准”菜单下，点击“改正” ，对配准的影像依据设定的变换公式从头采样，另存为一个新的影像文件。

加载从头采样后获得的栅格文件，并将原始的栅格文件从数据框中删除。

后边我们的数字化工作是对这个配准和从头采样后的影像进行操作的。

经过上边的操作我们的数据已经达成了配准工作，下边我们将使用这些配准后的影像进行分层矢量化。

地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。

2、掌握ArcMap中进行矢量化方法。

二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif（昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据软件准备：ArcGIS Desktop9.x，ArcCatalog三、实验内容根据地形图坐标配准地形图，如图1所示。

图1 配准结果四、实验步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

●打开ArcMap，添加“影像配准”工具栏。

●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。

第2步输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

●在”影像配准”工具栏上，点击“添加控制点”按钮。

●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。

点击“影像配准”工具栏上的“查看链接表”按钮。

●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。

检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。

转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。

执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。

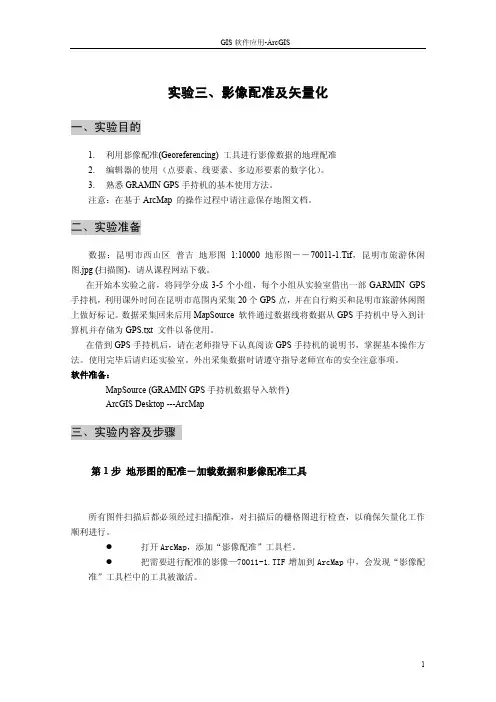

实验三、影像配准及矢量化一、实验目的1.利用影像配准(Georeferencing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）。

3.熟悉GRAMIN GPS手持机的基本使用方法。

注意：在基于ArcMap 的操作过程中请注意保存地图文档。

二、实验准备数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.Tif，昆明市旅游休闲图.jpg (扫描图)，请从课程网站下载。

在开始本实验之前，将同学分成3-5个小组，每个小组从实验室借出一部GARMIN GPS 手持机，利用课外时间在昆明市范围内采集20个GPS点，并在自行购买和昆明市旅游休闲图上做好标记。

数据采集回来后用MapSource 软件通过数据线将数据从GPS手持机中导入到计算机并存储为GPS.txt 文件以备使用。

在借到GPS手持机后，请在老师指导下认真阅读GPS手持机的说明书，掌握基本操作方法。

使用完毕后请归还实验室。

外出采集数据时请遵守指导老师宣布的安全注意事项。

软件准备：MapSource (GRAMIN GPS手持机数据导入软件)ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

●打开ArcMap，添加“影像配准”工具栏。

●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。

第2步输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

●在”影像配准”工具栏上，点击“添加控制点”按钮。

●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。

MapGIS矢量图配准（误差校正）
下面以一个有39带号的工程地图，配准到去除带号（MapGIS坐标不含带号，带号在地图参数中设置）为例，介绍配准方法步骤。

1、打开MapGIS主界面，打开误差校正模块。

2、打开需要配准的图层。

3、打开菜单“控制点”->“设置控制点参数”，设置参数，可以选择完控制点之后统一输入理论坐标。

4、打开菜单“控制点”->“选择采集文件”，即控制点从所选择的图层文件中选取。

5、打开菜单“控制点”->“添加校正控制点”，弹出是否新建控制点文件的对话框，选择“是”。

6、然后在工作区中添加控制点（一般选择坐标格网交叉点或者道路交叉点，水系交叉点等显著地物），如此重复添加控制点，一般不少于4个控制点。

7、打开菜单“控制点”->“编辑校正控制点”，弹出如下对话框，在理论X,理论Y值中输入对应控制点的理论值。

8、点击7步骤中的“保存”按钮，将上面的配准坐标文件保存下来以备以后使用。

9、点击7步骤中的“校正”按钮，弹出如下对话框，然后选择所有要配准的图层。

10、然后右键点击工作区，复位窗体，可以看到新坐标的图幅范围。

11、保存所有图层即完成。

地图配准及矢量化
————————————————————————————————作者: ————————————————————————————————日期：
ﻩ
用ARＣＧIS进行地图配准及矢量化一、实验准备
带经纬网的地图
二、地图配准
1、打开ARCMAP，在ｌａｙer中先添加地图。

2、对地图新建地理坐标系。

3、打开地理配准工具条。

4、在Gｅoｒｅfｅrenｃing的下拉菜单下取消选择 Aotu aｄjust ５、放大地图，选择控制点,按经纬网输入坐标。

6、按控制点选择原则选取7个控制点，如下图所示:
7、查看残差。

８、更新地理配准。

９、对地图新建投影坐标系统，参数输入如下:
1０、在文件下拉菜单中选择导出地图，命名为“河北”。

三、地图矢量化
1、重新打开ArcMａｐ,将配准好的地图“河北”导入。

2、在ＡrcCataloｇ中相应位置新建图形文件“ｂorder”并为其选择与地图相一致的投影坐标系统。

3、打开编辑器,选择开始编辑,选择线编辑对河北省边界进行提取。

4、编辑时要放大地图沿边界画线，如下图所示:
5、完成边界提取
后，可通过属性表查看边界信息,如下图所示: 6、关闭底图，可查看边界图层信息如下：。

实验三、影像配准及矢量化一、实验目的1.利用影像配准(Georeferencing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）。

注意：在基于ArcMap 的操作过程中请注意保存地图文档。

二、实验准备数据：昆明市西山区普吉地形图 1:10000 地形图――70011-1.Tif，昆明市旅游休闲图.jpg (扫描图)。

软件准备：ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

打开ArcMap，添加“影像配准”工具栏。

把需要进行配准的影像—70011-1.TIF 增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。

第2步输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

在”影像配准”工具栏上，点击“添加控制点”按钮。

使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。

点击“影像配准”工具栏上的“查看链接表”按钮。

第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。

执行菜单命令“视图”－“数据框属性”，设定数据框属性●更新后，就变成真实的坐标。

第4步矫正并重采样栅格生成新的栅格文件●在”影像配准”菜单下，点击“矫正”，对配准的影像根据设定的变换公式重新采样，另存为一个新的影像文件。

加载重新采样后得到的栅格文件，并将原始的栅格文件从数据框中删除。

后面我们的数字化工作是对这个配准和重新采样后的影像进行操作的。

通过上面的操作我们的数据已经完成了配准工作，下面我们将使用这些配准后的影像进行分层矢量化。

图像最好不要压缩，越精确地图的矢量化原精确，使用ArcGIS 9.2 Desktop完成。

一、栅格图像的校正和坐标系确定启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF 图像，将出现如下提示（如果提示无法加载rester data时请安装ArcGIS Desktop SP3补丁），单击Yes确定，加载图像后提示图像没有进行配准，确定然后配准图像。

图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。

在File菜单下打开Map Properties编辑地图属性，Data Source Options 可设置保存地图文件的相对路径和绝对路径。

（这里选择相对路径以确保将工程复制到其他机器可用）。

配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。

从图框看到的公里数发现没有带号，应该是公里数。

这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（先掉Auto Adjuest选项），添加4个点控制点。

然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。

单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。

给校准后的地图选择适合的坐标系，右键Layers打开Properties 对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。

实验四：地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。

2、掌握ArcMap中进行矢量化方法。

二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif（昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据软件准备：ArcGIS Desktop9.x，ArcCatalog三、实验内容根据地形图坐标配准地形图，如图1所示。

图1 配准结果四、实验步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

●打开ArcMap，添加“影像配准”工具栏。

●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。

第2步输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

●在”影像配准”工具栏上，点击“添加控制点”按钮。

●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。

点击“影像配准”工具栏上的“查看链接表”按钮。

●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。

检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。

转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。

执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。

实验三、影像配准及矢量化1 .利用影像配准〔Georeferencing〕工具进行影像数据的地理配准2 .编辑器的使用〔点要素、线要素、多边形要素的数字化〕.注意：在基于ArcMap的操作过程中请注意保存地图文档.数据：昆明市西山区普吉地形图1:10000地形图一一70011-1.Tif,昆明市旅游休闲图.jpg 〔扫描图〕. 软件准备：ArcGIS Desktop ---ArcMap第1步地形图的配准-加载数据和影像配准工具所有图件扫描后都必须经过扫描配准, 对扫描后的栅格图进行检查, 以保证矢量化工作顺利进行.翻开ArcMap,添加“影像配准〞工具栏.把需要进行配准的影像一70011-1.TIF 增加到ArcMap中,会发现“影像配准〞工具栏中的工具被激活.第2步输入限制点在配准中我们需要知道一些特殊点的坐标.通过读图,我们可以得到一些控件点一一公里网格的交点, 我们可以从图中均匀的取几个点. 一般在实际中,这些点应该能够均匀分布.在“影像配准〞工具栏上,点击“添加限制点〞按钮.使用该工具在扫描图上精确到找一个限制点点击,然后鼠标右击输入该点实际的坐标位置41 11 EF用相同的方法,在影像上增加多个限制点〔大于7个〕,输入它们的实际坐标.点击“影像配准〞工具栏上的“查看链接表〞按钮.□ *Foryrtu d 0 ^415梃接x-£遂X地图『地图残差115 1尹91工11.3COB4034554OX.0Da B..2T?6000.C]OMOD0-0,1211950 12119$1i 1Q 西44L3C511034&640-X.0M...2779QW.00M0D D,郎花5C花5二55 lo_2504LX2DE1340001.000 …27J500D.Q0EX1DD□二1注6工 C 15C9&ZA55.16455^34563moe13 …27^llftO.COtKOO D心3耳JLJW iOL341ii*5富」尹839312^1^034565900,MO …2773000,COMOD0■0JQC C 53GJ-C%34sgm90 皿…27MoiMDQ..D■0/妇/礼t b也用占735 HiJja ZLNTWF射咒触*.箕…STTTQKK'.COKOD04序犯如 a 9$：6^S fi5 1TO635?L 305172"弼俄幻aoa…^TOdOO.OOMOD D DJ篁出的.13CMB5第3步设定数据框的属性增加所有限制点,并检查均方差〔RMS后,在“影像配准〞菜单下,点击“更新显示〞.执行菜单命令“视图〞-“数据框属性〞,设定数据框属性更新后,就变成真实的坐标.第4步矫正并重采样栅格生成新的栅格文件在“影像配准〞菜单下,点击“矫正〞,对配准的影像根据设定的变换公式重新采样,另存为一个新的影像文件.加载重新采样后得到的栅格文件, 并将原始的栅格文件从数据框中删除. 后面我们的数字化工作是对这个配准和重新采样后的影像进行操作的. 通过上面的操作我们的数据已经完成了配准工作,下面我们将使用这些配准后的影像进行分层矢量化.第5步分层矢量化—在ArcCatalog中创立一个线要素图层该数据采用的是西安80坐标系统、3度分带(1)翻开ArcCatalog.在指定目录下,鼠标右击,在“新建"中,选择"个人Geodatabase".并修改该Geodatabase数据库的名称(例如test3.mdb ).(2)下面将为该Geodatabase创立新的要素类,首先创立一个“等高线〞要素类来存储等高线要素. 在ArcCatalog 中,鼠标右击test3 这个个人Geodatabase, 在“新建〞中选才i “要素类〞 .fiUKCLl(3)输入创立的要素类的名称“等高线〞,点击下一步.(4)点击下一步.下面将是我们创立新的要素类的关键,为我们的数据定义坐标系统,空间范围,存储要素类型.以及可以在这增加属性字段.(5)点击Shape字段.在对话框中将显示详细的选项, 我们首先点击“几何类型〞,并将要素类型选择为我们需要的类型(我们现在要创立等高线这个要素类,所以应该选择线)中吉任总字筐以S假设其星性.字殷弟牲划名ISHi？E生存空位怪几把毕型五埼点数$rd 1 Grd2Cr<J 3包含工值包含洲B |法战时段是三向参考uiKnjYjii力增加一个留字设,福名字加卜到字佳名就到的一个空行中,点击整据笠型现地挥一十数胃关里,在后纲珥字段属性,、二一h BJ k出期泪 |(6) 点击“空间参考〞选项后面的按钮,在“空间参考属性〞对话框中的“坐标系〞选项页下,将选择适宜的坐标系统,点击"选择"按钮.在(ProjectedCoordinate Systems 目录下,选择Gauss Kruger--- Xian 1980-- Xian_1980_Degree_GK_CM_102E.prj).点击增加,现在这些坐标系统信息应该如下图所示：(7) 再点击“ X/Y域〞选项页,在该选项页下为我们的数据定义存储的空间范围.该空间范围需要认真考虑, 不仅要考虑你当前的纸制地图的空间范围, 还要考虑到将来工作中还会出现的最大的空间范围.为确定这个区域XY 〔最小值〕,XY〔最大值〕,可以切换到ArcMap中,点击“绘制〞工具栏上的“矩形框〞按钮,在地图显示区中画一个矩形,使区在更大范围内包含已配准的栅格地图.右键选中这个矩形框,设置“属性〞,将填充色设置为“无〞, 可得到如下的效果：通过上面的操作我们为创立的要素类定义了正确的坐标系统和空间范围.下面我们将为该数据创立新的属性字段. “高程〞,类型设置为“ Float 〞用来存储等高线的高程值.点击完成这样,我们就创立了一个线状的要素类.第6步从已配准的地图上提取等高线并保存到上面创立的要素类中(1)切换到ArcMap中,将新建的线要素图层,加载到包含已配准地形图的数据框中,保存地图文档为Ex3.mxd(2)翻开“编辑器〞工具栏,在“编辑器〞下拉菜单中执行“开始编辑命令〞并选择前面创立的“等高线〞要素类.确认编辑器中：任务为一一新建要素,目标为一一等高线,设置图层一一等高线的显示符号为红色,并设置为适宜的宽度.(3)将地图放大到适宜的比例下, 从中跟踪一条等高线并根据高程点判读其高程,输入该条等高线的高程.(4)进一步练习线要素的其它操作, 比方线段的合并、分割、编辑顶点等操作(5)可参照以上步骤,从地图中提出多边形要素(比方居民地) ,并进一步熟悉多边形要素编辑的相关操作.第7步根据GPS观测点数据配准影像并矢量化的步骤数据：扫描地图一昆明市旅游休闲地图( YNKM.JPG )、Garmin手持GPS野外采集数据(gpsdata.dbf) -GCS_WGS_1984地理坐标系(1).翻开ArcMap ,添加扫描地图—YNKM.JPG,翻开“影像配准〞工具栏(在ArcMap的工具栏的空白区域点击鼠标右键,然后选择“影像配准〞)(2)参考练习2中最后一步的内容,根据gpsdata.dbf中的内容,将其转换为一个新的图层：GPS.shp,并将其添加到当前数据框中.添力口gpsdata.dbf执行菜单命令〈工具＞-＜添加X,Y数据〉,在出现的菜单中指定坐标系统为地理坐标：GCS_WGS 1984, X坐标指定为经度(E), Y坐标指定为纬度(N)在TOC面板中“显示〞视图下,右键选择图层" gpsdata事件〞,从右键菜单中执行“数据〞一＞“导出数据〞,将其导出成为一个新的Shape文件一名称为gps.shp 将GPS.shp添加到当前的数据框中这里显示的数据就是第1个小组在野外用GPS获取的限制点,每个限制点在纸质地图上都有一个唯一的记号.(3)在TOC中右键选择图层一一YNKM.JPG ,在出现的菜单中点击“缩放到图层〞,并将其放大到某一尺度下-乡图层B □ gpsdataWt *-回 GP5 RGB ■红色 口绿色; ■植色:缩放到图层(2)力 缩放到栅格分鼐回. 可见比例范围；工) 数据追)另存为图层文件f 5…显示逛圉囱屋性①.7解1t),、 口 ▼八」/ cYMKM.JP,画翻开息性乘L,连接和关联Q)点击“影像配准〞工具栏上的限制点选择工具能复制£)X 移除出),在扫描地图中,采集第(4)比照第一组同学在进行GPS数据采集时所使用的纸质地图,在地图显示区中找到第1个限制点.GPS限制点的位置,点击.(5)在TOC中右键选择图层一一GPS,在出现的菜单中点击“缩放到图层〞,并将其放大到某一尺度下,并移动地图,可以方便地找到第1个限制点(6)在地图显示区中,我们可以看到第1组同学在野外采集的GPS限制点,找到与扫描地图中对应的那个GPS限制点,点击鼠标.(7)通过以上操作我们已经完成了第1个限制点的选择.以类似的方法,添加至少4个限制点.(8)如果操作正确,在完成以上操作后,扫描地图就被配准到了GCS_WGS_1984地理坐标系下.当鼠标在地图显示区移动时,在ArcMap状态栏上就会显示当前位置在GCS_WGS_1984坐标系下的经纬度坐标.。

首先叠加这个大家都懂的吧用erdas然后arcgis一、配准：1.添加“georeferencing工具栏”（方法：工具栏空白处右击选择）2.加载有经纬网的地图或者其他图像，并取消Georeferencing下的auto adjust的选择3.输入控制点：点击--找到一个点，先左击确定，再右击输入该点真实坐标（至少4个控制点）4.查看控制点信息：Transformation: adjust—residual(残差)出现—删除残差大的控制点如果看不到图像了就在图名右击—Zoom to layer5.保存配准后的图像（2种方法）（1）georeferencing—rectify(纠正)—坐标加在生成的图像上（2）georeferencing—update georeferencing—坐标加在原图上将此图删除加入已经配准后的图二、矢量化：1、点击此图标—再打开的页面内点击File—new—建立new_shapefile2、回到arcmap 在layer中加入刚刚创建的面（现在arcmap中有两个图层已配准的和刚刚创建的new_shapefile3、确保“editor工具栏”显示/添加“editor工具栏”（同“georeferencing工具栏”的添加）4、editor—start editing用将所研究的区域画出来—画完后save edits—stop editing三、定义投影投影转换1、定义投影—加地理坐标系统Arctoolbox→Data Management Tools→Projections and Transformations→Define Projection如果第二行是unknown—点击—选select—world—确定—ok2、回到Arctoolbox→Data Management Tools→Projections and Transformations→feature—project—第四行点击后面那个图标—import加入刚刚的new_shapefile—ok生成四、裁剪1、在arcmap中将矢量化的研究区转化为30m的栅格，直接在arcmap中裁剪。

ArcGIS 影像进行校正与配准的过程
2009年5月14日8:20:47
ArcGIS 影像进行校正与配准的过程
在ArcMap中影像进行校正与配准的过程如下
1.打开ArcMap，增加Georeferncing工具条。

2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激
活。

3.在校正中我们需要知道一些特殊点的坐标。

通过读图，我们知道坐标的点就是公里
网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀
分布。

4.首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust不选择。

5.在Georeferncing工具条上，点击Add Control Point按钮。

6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐
标位置.
7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。

8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。

9.更新后，就变成真实的坐标。

10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。

所有图件扫描后
都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
