总线型星状环状树状网状计算机网络的拓扑结构主要有：总线型拓扑、星型拓扑、环型拓扑、树型拓扑和混合型拓扑。
总线型拓扑总线型结构由一条高速公用主干电缆即总线连接若干个结点构成网络。
网络中所有的结点通过总线进行信息的传输。
这种结构的特点是结构简单灵活，建网容易，使用方便，性能好。
其缺点是主干总线对网络起决定性作用，总线故障将影响整个网络。
总线型拓扑是使用最普遍的一种网络。
星型拓扑星型拓扑由中央结点集线器与各个结点连接组成。
这种网络各结点必须通过中央结点才能实现通信。
星型结构的特点是结构简单、建网容易，便于控制和管理。
其缺点是中央结点负担较重，容易形成系统的“瓶颈”，线路的利用率也不高。
环型拓扑环型拓扑由各结点首尾相连形成一个闭合环型线路。
环型网络中的信息传送是单向的，即沿一个方向从一个结点传到另一个结点；每个结点需安装中继器，以接收、放大、发送信号。
这种结构的特点是结构简单，建网容易，便于管理。
其缺点是当结点过多时，将影响传输效率，不利于扩充。
树型拓扑树型拓扑是一种分级结构。
在树型结构的网络中，任意两个结点之间不产生回路，每条通路都支持双向传输。
这种结构的特点是扩充方便、灵活，成本低，易推广，适合于分主次或分等级的层次型管理系统。
网型拓扑主要用于广域网，由于结点之间有多条线路相连，所以网络的可靠性较搞高。
由于结构比较复杂，建设成本较高。
混合型拓扑混合型拓扑可以是不规则型的网络，也可以是点-点相连结构的网络。
蜂窝拓扑结构蜂窝拓扑结构是无线局域网中常用的结构。
它以无线传输介质（微波、卫星、红外等）点到点和多点传输为特征，是一种无线网，适用于城市网、校园网、企业网。
网络拓扑结构图一、实验环境拓扑二、环境描述上图为某企业网络拓扑结构图，基于层次型网络结构设计，接入层设备采用S2126G交换机，汇聚层设备采用S3550三层交换机。
企业中有四个子网分别为工程部、财务部、商务部和服务器群，在交换机上划分VLAN，VLAN10是工程部子网、VLAN20是财务部子网、VLAN30是商务部子网、VLAN40为服务器群网络。
为了保证网络高可用性和稳定性，接入层交换机与汇聚层交换机通过两条链路相连，汇聚层交换机通过接口F0/1与RA路由器接口F1/0相连，汇聚层交换机通过接口F0/8与服务器群网络相连接，路由器RA通过广域网接口S1/2和路由器RB广域网接口S1/2相连。
在路由器RB以太网口F1/1与ISP服务提供商相连，其IP地址为99.9.9.1，具体如上拓扑图所示。
三、需求1、在S3550与S2126两台设备创建相应的VLAN。
S2126的VLAN20包含F0/1-4端口；S2126的VLAN10包含F0/5-8端口；S2126的VLAN30包含F0/9-15端口在S3550上创建VLAN40；将F0/8加入到VLAN40。
2、S3550与S2126两台设备利用F0/23与F0/24建立TRUNK 链路S2126的F0/23和S3550的F0/23建立TRUNK链路；S2126的F0/24和S3550的F0/24建立TRUNK链路。
3、S3550与S2126两台设备之间提供冗余链路将S3550设备设置为根交换机，优先级设置为8192；S2126交换机优先级设置为12288，F0/23接口为阻塞接口。
4、在RA和RB上配置接口IP地址根据拓扑要求为每个接口配置IP地址保证所有配置的接口状态为UP5、配置三层交换机的路由功能配置S3550实现VLAN10、VLAN20、VLAN30、VLAN40之间的互通；S3550通过VLAN1中的F0/1接口和RA相连，在S3550上ping 路由器A的F1/0地址，ping 通得分。
设计拓扑图：[设备清单]Cisco 2600路由器一台Cisco 2900XL交换机若干台Cisco PIX防火墙一台网线：若干箱制线嵌：若干个正版软件：Microsoft ISA[方案设计]一、使用一台路由器实现内网与外网的连接其功能实现：1、实现内网与外网的连接2、实现内网中不同VLAN的通信3、实现NAT代理内网计算机连接Internet4、实现ACL提供内外网的通信的安全二、使用多台交换机实现VLAN的规划1、按部门或场所划分vlan1)vlan1：经理2) vlan2：人事部；3)vlan3：销售部；4)vlan4：策划部；5）vlan5：技术部2、vlan之间的通信1）实现有通信需要的vlan之间的通信，如vlan2与vlan3，vlan5等；2）使用上述路由器实现vlan之间的通信；3）使用ACL提供valn间通信的安全；三、IP地址规划：1、考虑内网中机器较多，并考虑到公司规模日益庞大故使用10.0.0.0/8私有地址并将其进行子网划为/24；2、不同vlan给予不同子网ip，如vlan2可为10.31.0.0/24子网;3、通过DHCP服务器动态分配所有ip;四、win2003域规划：为方便管理和提高网络安全性，将内网中部分计算机实现win2003域结构网络：1、创建一个win2003域，如：；2、将经理办公用机，各部门用机，等所有员工用机加入所建域；3、创建额外域DC提供AD容错功能和相互减轻负担功能；五、服务器规划1、文件打印服务器（win2003系统）：用于连接多台打印设备，并将这些打印机发布到活动目录1）实现域中所有计算机都可方便查找和使用打印机；2）实现打印优先级，使得重要用户，如部门领导可优先使用打印机；3）实现打印池功能，使得用户可优先自动使用当前空闲打印机；4）实现重定向功能，使得当一打印设备故障，如缺墨缺纸，可自动被重定向到其它打印设备打印；5）实现打印机使用时间限制：如管理人员可24小时使用，普通员工只可上班时间使用；2、DHCP服务器（linux AS4.0系统）：用于为内网客户机分配ip，考虑到效率和可靠性1）根据所需使用子网，实现多个作用域，并将这些作用域加入进一个超级作用域，为不同子网内的客户机分配相应；2）实现为客户机分配除ip之外的其它设置，如网关IP，DNS IP，等等；3）实现地址排除：将各服务器所使用地址在作用域内排除；4）实现保留：为需要的用户，如网络系做网络相关实验的老师，保留特定的IP,使其可长期使用该IP而不与其他人冲突；5）实现DDNS的支持，能够自动更新DNS数据库。
最新精选全文完整版（可编辑修改）常用网络拓扑图图标1．交换机类图标精选全文，可以编辑修改文字！2．路由器类图标3．无线网络设备类图标4．网络安全设备类图标接入交换机核心交换机模块化汇聚交换机固化汇聚交换机三层堆叠交换机二层堆叠交换机高端路由器中低端路由器VOICE多业务路由器SOHO多业务路由器IPv6多业务路由器单路AP双路AP室外天线天线网桥-01天线网桥-02天线交换机天线网卡—01天线网卡—02笔记本+天线网卡防火墙-01防火墙-02IDS入侵检测系统IPS入侵检测系统VPN网关5．服务器类图标6．PC 机与笔记本类图标7．用户/办公设备类图标VPN 客户端软件 USB Key 加密锁 加密隧道—01 加密隧道—02通用服务器—03SMP 服务器 TMS 服务器 LIMP 服务器 Strar View 服务器 认证客户端 服务器群-01 服务器群-02 通用服务器-01 通用服务器—02 Web 服务器 数据库服务器 视频服务器 文件服务器 打印服务器 CA 服务器 SAM 服务器 SAS 服务器 台式机 笔记本-01 笔记本—02 液晶显示器 电视机PDA 手机用户—男 用户-女 用户群 办公 会议 黑客—01 黑客—02 黑客—03 打印机 多功能一体机 电话 可视电话 IP 电话8．建筑环境类图标9．网络/线路类图标10．其他制造业商业中心小区企业住宅办公楼酒店-01 酒店-02 教育-01 教育-02 金融政府医疗公检法邮政总之，在这一学年中，我不仅在业务能力上，还是在教育教学上都有了一定的提高。
金无足赤，人无完人，在教学工作中难免有缺陷，例如，课堂语言平缓，语言不够生动，理论知识不够，教学经验不足，组织教学能力还有待提高。
在今后的工作中，我将更严格要求自己，努力工作，发扬优点，改正缺点 证书 Modem 池 RACK 实验台 网管/远程管理 磁盘阵列 磁带库 空磁盘 钥匙 Modem 网络基地 闪电 曲线 台式机1 笔记本 1 台式机2 笔记本1。
语音交换机
呼叫中心网络
不可访问
可访问

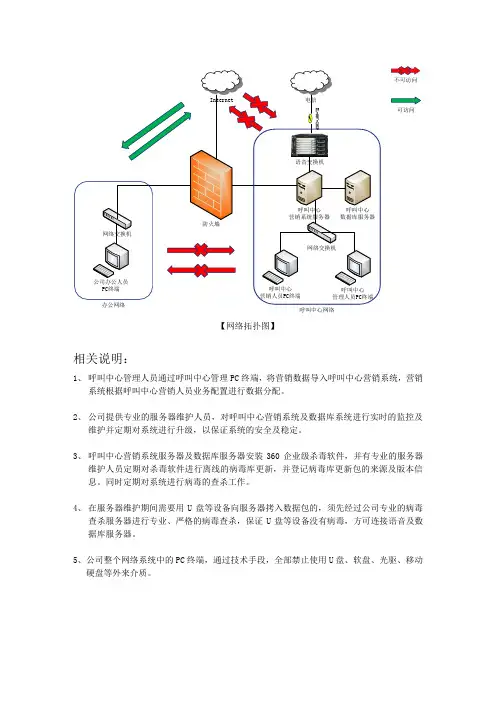

【网络拓扑图】
相关说明：
1、 呼叫中心管理人员通过呼叫中心管理PC 终端，将营销数据导入呼叫中心营销系统，营销
系统根据呼叫中心营销人员业务配置进行数据分配。
2、 公司提供专业的服务器维护人员，对呼叫中心营销系统及数据库系统进行实时的监控及
维护并定期对系统进行升级，以保证系统的安全及稳定。
3、 呼叫中心营销系统服务器及数据库服务器安装360企业级杀毒软件，并有专业的服务器
维护人员定期对杀毒软件进行离线的病毒库更新，并登记病毒库更新包的来源及版本信息。
同时定期对系统进行病毒的查杀工作。
4、 在服务器维护期间需要用U 盘等设备向服务器拷入数据包的，须先经过公司专业的病毒
查杀服务器进行专业、严格的病毒查杀，保证U 盘等设备没有病毒，方可连接语音及数据库服务器。
5、公司整个网络系统中的PC 终端，通过技术手段，全部禁止使用U 盘、软盘、光驱、移动硬盘等外来介质。
