AR824数字式噪音计

VICTOR 824A 说明书目录一、适用范围 (3)二、功能说明 (3)三、规格 (4)四、校正方法 (6)五、各种名称和功能 (7)六、LCD液晶显示面板说明 (9)七、操作前准备事项 (10)八、操作步骤 (11)九、注意事项 (12)数字显示程式噪音计使用说明书型号:824A 一、适用范围在您使用本产品前，请详细阅读说明书，它将教你正确的操作方法，以便能发挥本机坚固耐用之优良性能。

此声级计可用来做噪音工程，品质控制，健康防治及各种环境噪音测量。

如工厂、办公室、交通道路、家庭、音响等各种场合之噪音量测应用。

二、功能说明：此产品是高精度声级计，精度可达±1.5dB 1、本声级计符合国际委员会IEC651 TYPE2和美国国家标准ANS S1.4 TYPE2.2、测量范围：30~130分贝。

3、A和C权衡网路选择。

4、快速/慢速之反应速率选择，以及A（模拟人耳）、C（机器噪音）模式的响应特性，使得测量更准确。

5、AC和DC类比信号输出，可连接至频率分析仪或X-Y轴记录器做数据统计分析。

三、规格：a)精确度：±1.5dB（以参考音压为准，94dB＠1KHz）b)频率响应：31.5Hz~8.5K Hzc)动态范围：50 dBd)测量范围：30~130 dBA，30~130 dBCe)频率加权特性：A和C特性f)数位显示：5位数，解析度0.1 dB，取样率为2次/秒g)类比刻画显示：一刻画代表 1 dB，取样率为2次/秒h)测量档位：30~80分贝，50~100分贝，60~110分贝，80~130分贝i)过载指示“OVER”、“UNDER”符号表示j)AC信号输出：0.707Vrms/每档刻满刻度，输出阻抗约600Ωk)DC信号输出：10mV/dB，输出阻抗100Ωl)动态特征：FAST（快速），SLOW（慢速）之反应速率m)麦克风：1/2英寸电容式麦克风n)最大值锁定：MAXo)电源：9V电池1个p)开机自检时间：10秒q)工作温湿度：0~+40℃，10~80%RHr)储存温湿度：0~+60℃，10~70%RHs)尺寸：220×67×32mmt)重量：约210g(含电池)四、校正方法：请使用94 dB@1KHz标准音源1、状态设定：频率加权A，时间加权：快特性（FAST），档位：60~110分贝档2、将麦克风头小心插入标准音源（94dB@1KHz）1/2英寸的孔内3、打开标准音源（94 dB@1KHz）的电源开关，使用一字批调整底盖开圆孔处的电位器使LCD显示为94.0(如图1)本仪表出厂前已调校好，建议校正周期为一年。

7.2.1.1 单次测量界面 ...................................................................................................................................... 12 7.2.2 积分测量界面 ................................................................................................................................................. 14 7.2.3 1/1 OCT 频谱分析界面（选配） ................................................................................................................ 16
7.2.3.1 1/1 OCT 列表界面............................................................................................................................. 16 7.2.3.2 1/1 OCT 图形界面................................................................................................................................ 17 7.2.3.3 1/1 OCT 醒目界面 .............................

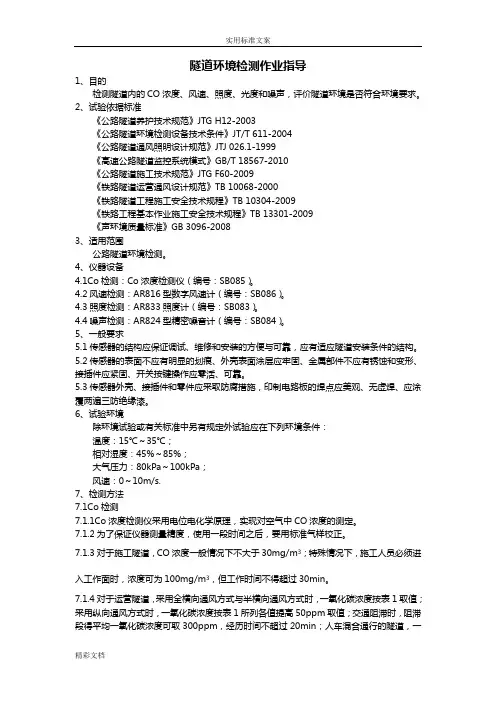

隧道环境检测作业指导1、目的检测隧道内的CO浓度、风速、照度、光度和噪声，评价隧道环境是否符合环境要求。

2、试验依据标准《公路隧道养护技术规范》JTG H12-2003《公路隧道环境检测设备技术条件》JT/T 611-2004《公路隧道通风照明设计规范》JTJ 026.1-1999《高速公路隧道监控系统模式》GB/T 18567-2010《公路隧道施工技术规范》JTG F60-2009《铁路隧道运营通风设计规范》TB 10068-2000《铁路隧道工程施工安全技术规程》TB 10304-2009《铁路工程基本作业施工安全技术规程》TB 13301-2009《声环境质量标准》GB 3096-20083、适用范围公路隧道环境检测。

4、仪器设备4.1Co检测：Co浓度检测仪（编号：SB085）。

4.2风速检测：AR816型数字风速计（编号：SB086）。

4.3照度检测：AR833照度计（编号：SB083）。

4.4噪声检测：AR824型精密噪音计（编号：SB084）。

5、一般要求5.1传感器的结构应保证调试、维修和安装的方便与可靠，应有适应隧道安装条件的结构。

5.2传感器的表面不应有明显的划痕、外壳表面涂层应牢固、金属部件不应有锈蚀和变形、接插件应紧固、开关按键操作应零活、可靠。

5.3传感器外壳、接插件和零件应采取防腐措施，印制电路板的焊点应美观、无虚焊、应涂覆两遍三防绝缘漆。

6、试验环境除环境试验或有关标准中另有规定外试验应在下列环境条件：温度：15℃～35℃；相对湿度：45%～85%；大气压力：80kPa～100kPa；风速：0～10m/s.7、检测方法7.1Co检测7.1.1Co浓度检测仪采用电位电化学原理，实现对空气中CO浓度的测定。

7.1.2为了保证仪器测量精度，使用一段时间之后，要用标准气样校正。

7.1.3对于施工隧道，CO浓度一般情况下不大于30mg/m3；特殊情况下，施工人员必须进入工作面时，浓度可为100mg/m3，但工作时间不得超过30min。

AR844数字式噪音计
一、特点：
测量范围：30～130dB
模拟棒条动态显示
高精度4分频段测量
30*50mm大屏幕LCD显示
可通过本机USB接口与电脑联机达成记录下载，实时在线测量功能
本机可连续自动记录数据，最大可记录43690笔
万年历功能
通过软件在线测量可自动生成曲线分析图并支持图表输出打印
软件光盘、数据线随机标配
二、产品规格参数：
测量范围A加权30～130dB C 加权35～130dB
测量精确度±1.5dB
频率响应31.5HZ-8.5KHZ
动态范围
50dB 最大可设置为30～130dB满量程
AC/DC USB信号输出√
自动关机功能√
低电显示功能√
过载提示√
数位及分辨率5Digits & 0.1dB
动态特性选择Fast/Slow
麦克风1/2 英寸电容式麦克风频率加权特性 A & C
测量档位选择√
最大值锁定√
取样频率 2 times/sec
供电
4节1.5VAA碱性电池或6V电源适配器
产品颜色象牙白
产品净重300g(include battery)标准外箱容量20。

SERIAL NUMBER
SIGN AL IN PUTS BAL /UNBAL
PHONE
(10 k B RIDGING )
XLR
MAINS INP UT
MANUF ACTURING D ATE
1 20 VAC 60 Hz 10 0W
后背板功能描述
信号输入：采用ＡＥＳ／ＩＥＣ标准的ＸＬＲ及ＴＲＳ接口，可以接受外 部输入的平衡／非平衡音频信号，接线方式如下：
HIGH RESOLUTION STUDIO MONITOR
OL PWR
ON
OFF
前面板功能描述
电源开关 ＬＥＤ电源指示
ＬＥＤ过载指示
－当此指示灯持续点亮时说明输入信号过载， 有损坏音箱的危险
过载保护：ＨＲ８２４有完善的信号过载保护、热过载保护电路及 完善的电磁屏蔽系统
－当此指示灯持续点亮时说明输入信号过载，会造成输出过载， 有损坏音箱的危险，为避免此种情况发生，此时保护电路会动 作，对输入信号电平作压缩处理，从而起到保护驱动电路及喇 叭单元的作用。
¥ Ð2dB: US E IF YOUR MIXES TRANSLATE DULL
FREE FIEL D ACOUSTIC R E SP ONS E
1k
Ð10 dB
Ð337dHBz
Ð+ 1.5 dB 39Hz Ð20kH z
2Ð23dkBHz
OFF
NORMAL
INPUT SENSITIVITY
A
B
C
驱动器
低频单元： ８．７５英寸（２２２ｍｍ）一体化铸镁盆架，矿石填充聚丙烯 振盆，特大磁体，及超过１６ｍｍ特大音圈行程。
一体化铸锌宽指向高频声道设计。 内部“Ｈ”型加强筋结构。

AR824声级计操作规程一、操作规程概述声级计是一种测量声音强度的仪器，它广泛应用于噪声环境的监测和控制领域。

AR824声级计是一款先进的数字声级计，具有高精度、数据存储和分析功能。

为了确保使用AR824声级计的可靠性和准确性，制定了以下操作规程。

二、声级计操作指南1.操作准备a.检查设备：确保声级计电池电量充足、存储卡有足够的空间。

b.设定测量范围：根据实际测量需求，选择合适的测量范围。

一般情况下，选择范围略高于待测场景的预计峰值。

2.声级计设置a.开机和校准：按下开机键并等待声级计启动完毕。

在AR824声级计上，校准功能由设备自动完成，无需额外操作。

b.设置测量参数：i.时间权重：根据测量需求，选择合适的时间权重（FAST或SLOW）。

ii. 频率权重：根据测量需求，选择合适的频率权重（A或C）。

iii. 信号积分：根据测量需求，选择是否进行信号积分测量。

3.进行测量a.将声级计处于水平状态并保持相对静止，避免因移动引起测量误差。

b.确保测量环境安静稳定，并尽量避免其它噪声干扰。

c.记录测量数据时，应持续一段时间进行测量，以获取更准确的结果。

一般情况下，建议测量时间不少于1分钟。

d.确保测量时间结束后，按下停止键停止测量。

4.数据处理a.阅读测量结果：AR824声级计会显示测量结果，包括声级、峰值、等效声级等信息。

熟悉这些指标的含义，并能准确读取测量结果。

b.数据存储：将测量数据保存在设备存储卡上或通过数据传输接口传输到计算机上进行存储。

c.数据分析：使用配套的数据分析软件，对测量数据进行进一步分析，生成报告或用于后续的噪声控制措施。

三、注意事项1.避免设备受到潮湿、油污或尘埃等环境的侵害。

2.在AR824声级计的显示屏上，勿触摸触碰或任意按压，以防止产生误操作。

3.定期清洁仪器表面，在使用过程中切勿使用化学溶液清洗，以防止损坏设备。

4.定期校准声级计，确保测量结果的准确性和可靠性。

四、维护保养1.定期校准：根据设备要求，定期进行声级计的校准，确保测量结果的准确性。

四 、 各 部 件 名 称 和 功 能 （ 如 图2）
1. 电容麦克风 2. LCD显示 3、电源开关 4、最大值锁定键（MAX） 5、感光传感器 6、三角架固定螺丝孔 7、校正旋钮 8、海棉球（减低风吹声）
8
二、安全须知
1
使用环境条件：
1. 2000米高度以下；
2. 相对湿度<80%RH
3. 操作温度0~40 C 产品保养： 1. 定期以干布擦拭，请勿 使用溶剂清洁本产品
3
1
图4
4
2
图3
六、操作前准备事项 1、打开电池门, 装上9V电池於电池夹上。 2、合上电池门。 3、当电池电力不足时，LCD会出现“ ”符号，表示
此时电池电力不足，需更换新电池。
4
七、操作说明
1、噪音值读取： 按下电源开关“ ”键，LCD面板全屏显示1秒钟 后即时显示当前环境噪音值，数值根据当前环境噪音 量的大小而变换。
4、自动关机 本机默认11分钟无任何操作关机，若要取消自动关机
5
功能，长按“ ”键直到“UOF”出现。关机后再 按“ ”键即可恢复自动关机功能。
八、注意事项
1、请勿将本仪器置於高温，潮湿的地方使用。 2、长时间不使用时请取出电池，避免电解液漏出而损伤
本仪器。 3、在室外场合测量噪音时，请将海棉球装于麦克风头上，
售后联系方式
苏州特安斯电子有限公司 电话：0512-68367135 68367233 传真：0512-82175063 地址：江苏省苏州市高新区滨河路588号
6
2、最大噪音值锁定： 按下“MAX”键进入MAX测量模式，当前数据将被 锁定，直到更大噪音值出现之后替换掉当前值；再按 一下“MAX”键返回正常测量模式。

噪音计AR824使用说明噪音计AR824使用说明您所购买的这款“噪音计AR824”标志着您已步入到测量领域前沿。

该“噪音计AR824”是一款多元化、精美的产品，除去科技进步、升级，在正确操作下，该产品强度将足够您使用多年。

请仔细阅读使用说明，并将本手册放置于方便取阅处。

目录1. 属性 ----------------------------------------------------------------------------------------------------- 52. 详细说明 ----------------------------------------------------------------------------------------------- 5 3．前操作面板细节-------------------------------------------------------------------------------------- 8 4．测量步骤----------------------------------------------------------------------------------------------- 9 5．测量需要考虑的事（注意事项） -------------------------------------------------------------- 106．信号输出--------------------------------------------------------------------------------------------- 10 7．电池更换--------------------------------------------------------------------------------------------- 10 8．调节器------------------------------------------------------------------------------------------------- 11 9．A/C网络分析仪的频率测量特性 -------------------------------------------------------------- 12 10．节拍测量（块＆慢）特性---------------------------------------------------------------------- 131. 属性大LCD显示器，便于阅读频率测量网络分析器满足IEC651-2款要求A＆C测量网络分析器以适应标准节拍测量（块＆慢）动力特性模式AC/DC输出扩展基于电子调节器电子减震系统前面板电容式麦克风，高准确度＆长期稳定最大读值锁定功能以在显示屏上储存最大读值报警提示，负载超高或超低LCD显示，以减少能耗＆清晰阅读—即使在周围强光环境中采用耐久材料，包括高强度轻质ABS所料外壳小巧而轻重设计，手持操作低电量报警2. 详细说明显示屏18mm(1.7寸)LCD(Liquid Crystal Display),3 1/2 digits.功能分贝（A＆C频率测量），节拍测量（块，慢），最大读值锁定，AC＆DC输出。

[AT824/825/826 手持式LCR数字电桥]用户手册声明根据国际版权法，未经常州安柏精密仪器有限公司（Applent Instruments Inc.）事先允许和书面同意，不得以任何形式复制本文内容。

安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。

免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，安柏科技将不承担任何责任。

不可在爆炸性气体环境使用仪器不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。

不可在潮湿环境使用仪器仪器不防水，不要将水滴入仪器测试端，也不要在潮湿环境使用仪器。

不可打开仪器外壳除了电池仓用户可以更换旧电池外，内部没有任何用户需要维护的地方，非专业维护人员不可打开仪器外壳，以试图维修仪器。

不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。

警告：不要加直流电压或电流到测试端，否则会损坏仪器。

警告：测试电容器前，确保电容器已放电，否则会损坏仪器。

安全标志：设备由双重绝缘或加强绝缘保护废弃电气和电子设备(WEEE) 指令2002/96/EC切勿丢弃在家庭垃圾中有限担保和责任范围常州安柏精密仪器有限公司（以下简称Applent）保证您购买的每一台仪器在质量和计量上都是完全合格的。

此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。

本项保证仅适用于原购买者，并且不可转让。

自发货之日起，Applent提供玖拾（90）天保换和贰年免费保修，此保证也包括VFD或LCD。

玖拾天保换期内由于使用者操作不当引起的损坏，保换条款终止。

贰年包修期内由于使用者操作不当而引起仪器损坏，维修费用由用户承担。

贰年后直到仪表终生，Applent将以收费方式提供维修。

对于VFD或LCD的更换，其费用以当前成本价格收取。

如发现产品损坏，请和Applent取得联系以取得同意退回或更换的信息。

之后请将此产品送销售商进行退换。

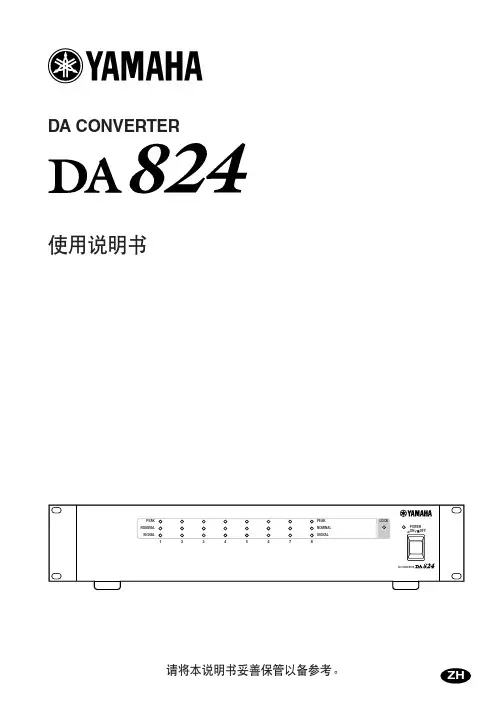

DA824 – 使用说明书
iii 包装物品
DA824 包装中应包含下述物品。如果缺失任何物品，请联系 Yamaha 经销商。 • DA824 DA 转换器 • 电源线 • 本说明书
商标
ADAT MultiChannel Optical Digital Interface 是 Alesis Corporation 的商标。Tascam Digital Interface 是商标，Tascam 和 Teac 是 Teac Corporation 的注册商标。Yamaha 是 Yamaha Corporation 的商标。其它所有商标的所有权均归其各自所有者所有 并特此声明。
干扰
DA824 使用高频数字电路，可能会与附近的收音机和电视设备发生干扰。如果 干扰有问题，请将受影响的设备移到其他位置。
DA824 特定责任免责条款
对因使用或操作 DA824 不正确而造成的意外损坏，包括人身伤害或任何其它 损坏，制造商、进口商或经销商概不承担责任。 Yamaha 对因使用或操作 DA824 不正确而造成的数据丢失或数据损坏概不承担 责任。
DA CONVERTER
使用说明书
PEAK
PEAK
NOMINAL
NOMINAL
SIGNAL
SIGNAL
1
2
3
4
5
6
7
8
LOCK
POWER ON OFF
DA CONVERTER
请将本说明书妥善保管以备参考。
ZH
i
重要信息
操作 DA824 之前请阅读下文
警告
• 请勿使 DA824 暴露在极端温度下、潮湿环境中、直射阳光下或灰尘中，否则可 能会有潜在火灾或触电危险。

噪音仪操作规程目录噪音仪操作规程 (1)引言 (2)背景介绍 (2)目的和重要性 (3)噪音仪的基本概念和原理 (4)噪音仪的定义 (4)噪音仪的工作原理 (4)噪音仪的分类 (5)噪音仪的操作准备 (6)仪器检查和维护 (6)电源和电池管理 (8)传感器的安装和校准 (9)噪音仪的操作步骤 (11)打开噪音仪 (11)设置测量参数 (12)进行噪音测量 (13)数据记录和保存 (14)噪音仪的数据处理和分析 (16)数据下载和导入 (16)数据处理软件的使用 (17)数据分析和报告生成 (18)噪音仪的注意事项和安全措施 (20)使用环境的选择 (20)仪器的保护和存储 (20)操作过程中的安全注意事项 (22)噪音仪的常见问题和故障排除 (23)常见问题的解决方法 (23)仪器故障的排除步骤 (24)结论 (25)总结噪音仪的操作规程 (25)对噪音仪的进一步发展和应用的展望 (26)引言背景介绍噪音是我们日常生活中不可避免的环境因素之一。

随着城市化进程的加快和工业化的发展，噪音污染问题日益突出，给人们的生活和健康带来了严重的影响。

为了有效地控制和管理噪音污染，噪音仪作为一种重要的测量工具被广泛应用于各个领域。

噪音仪是一种专门用于测量环境中噪音水平的仪器。

它通过采集环境中的声音信号，并将其转化为电信号进行分析和处理，从而得出噪音的强度和频率等相关参数。

噪音仪的使用可以帮助人们了解噪音的来源、强度和分布情况，为制定噪音控制政策和采取相应的措施提供科学依据。

噪音仪的操作规程是指在使用噪音仪进行测量时需要遵循的一系列规定和步骤。

它的制定旨在确保噪音仪的正确使用，保证测量结果的准确性和可靠性。

同时，操作规程还能够提供操作人员的安全保障，避免因操作不当而导致的意外事故发生。

在编写噪音仪操作规程之前，需要对噪音仪的基本原理和工作方式有一定的了解。

噪音仪主要由声音传感器、信号处理器和显示器等组成。

声音传感器负责采集环境中的声音信号，并将其转化为电信号。

AR824数字式噪音计
一、产品介绍：
声级计又叫（噪音计）是噪声测量中最基本的仪器。

声级计一般由电容式传声器、前置放大器、衰减器、放大器、频率计权网络以及有效值指示表头等组成。

声级计的工作原理是：由传声器将声音转换成电信号，再由前置放大器变换阻抗，使传声器与衰减器匹配。

放大器将输出信号加到计权网络，对信号进行频率计权(或外接滤波器)，然后再经衰减器及放大器将信号放大到一定的幅值，最后经过数字电路处理器处理后，在LCD上显示相应的数值。

二、产品特点：
测量范围：30～130dB
模拟棒条动态显示
高精度4分频段测量
30*50mm大屏幕LCD显示
三、产品规格参数：
测量范围 A加权30～130dB C加权35～130dB
测量精确度±1.5dB
频率响应 31.5HZ-8.5KHZ
动态范围 50dB
AC/DC信号输出√
自动关机功能√
低电显示功能√
过载提示√
数位及分辨率 5Digits & 0.1dB
动态特性选择 Fast/Slow
麦克风 1/2 英寸电容式麦克风
频率加权特性 A & C
测量档位选择√
最大值锁定√
取样频率 2 times/sec
供电 4节1.5VAA碱性电池或6V电源适配器产品颜色象牙白
产品净重 300g(include battery)
标准外箱容量 20。

声学振动与测量仪器ACOUSTICS&VIBRATION MEASURING INSTRUMENTSAWA6228+型多功能声级计(噪声分析仪)爱华使用说明书杭州爱华仪器有限公司HANGZHOU AIHUA INSTRUMENTS CO.,LTD.2018.8.6更改记录及版本说明版本时间说明V1.02015.01.20V2.02015.04.30加入SD卡和混响时间测量功能V2.12015.09.01统计附加Ln和1/3OCT扩展F0V2.22015.11.19加入双量程，增加测量范围V2.32015.12.30增加TEDS功能V2.42016.07.25增加定置噪声测量功能V2.52016.12.10增加蓝牙4.0，删除“新波特率：”设置V2.62017.3.20规范标准号写法V2.72017.9.10增加对风速仪的支持，仅对统计单次有效V2.82017.10.30增加数据输出功能：基本设置1中的“短信发送”改为“数据输出”，选项由两种改为四种：“关”，“SMS”，RS232和蓝牙接口。

V2.92018.08.06删除了CMC标志型式批准证书型式批准证书号：2016S593-33注意事项1、第一次使用仪器前,请仔细阅读该说明书。

2、测试传声器膜片破损不在保修范围之内。

3、其它因使用不当造成的损坏不在保修范围之内。

4、电池应选用高性能碱性电池。

不使用时，请将电池取出，以免电池漏液造成仪器损坏。

电池不在保修围范围内。

5、按下键2秒以上再放开，才能打开仪器电源。

6、每月让仪器开机工作8小时以上，以便为内部后备电池充电7、仪器需要维修时请带保修单。

目录1概述 (1)2主要特点 (1)3主要性能指标 (2)4结构特征 (4)4.1接口 (5)4.2关键零部件 (6)4.3按键 (7)5符号、缩写定义 (8)6主要显示界面 (12)6.1主菜单界面 (12)6.2测量界面 (13)7仪器设置 (16)7.1日历时钟和语言设置 (16)7.2分析仪设置 (17)7.2.1测量时间设置 (18)7.2.2启动模式设置 (18)7.2.3分析仪设置 (20)7.3基本设置 (22)7.3.1多分析仪设置 (23)7.3.2组名设置 (24)7.3.3硬件设置 (26)7.3.4定时开关机设置 (29)7.3.5杂项设置 (29)7.3.6录音设置 (31)7.3.7输入授权码 (31)7.3.8蓝牙设置 (31)7.3.9串口设置 (33)7.3.10缺省值设置 (33)7.3.11风速仪设置 (34)7.4快速设置 (34)7.4.1GB3096-2008声环境质量标准 (35)7.4.2GB12348-2008工业企业厂界噪声排放标准 (36)7.4.3GB22337-2008社会生活环境噪声排放标准 (37)7.4.4GB12523-2011建筑施工场界环境噪声排放标准 (38)7.4.5GB12525-1990铁路边界噪声限值及测量方法 (38)7.5模板选择 (38)7.5.1模板查看 (39)7.5.2模板的保存、删除及选用 (39)8仪器校准 (40)8.1声校准 (40)8.1.1采用AWA6221A校准器进行声校准 (44)8.1.2用活塞发声器进行校准 (44)8.1.3采用AWA6223F校准器进行声校准 (45)8.2手动输入传声器灵敏度级 (45)8.3校准记录查看 (45)8.4TEDS (46)9GPS模块 (47)9.1GPS测两点距离 (48)9.2GPS校准时钟 (49)9.3GPS定位测量 (50)10测量范围及本机噪声 (50)11过载指示 (52)附录一指向性响应 (53)附录一指向性响应(续) (54)附录二自由场响应 (55)附录三延伸电缆的影响 (57)附录四滤波器衰减特性 (58)插图图4-1主机 (4)图4-3交流输出插头图4-4USB插座 (5)图4-5RS232接口 (5)图6-1主菜单 (12)图6-2测量界面 (13)图7-1仪器设置主界面 (16)图7-2分析仪设置1图7-3分析仪设置2 (17)图7-4附加Ln (20)图7-51/3OCT扩展F0 (21)图7-6基本设置1图7-7基本设置2 (23)图7-8录音设置图7-9基本设置3 (23)图7-10组名编辑 (24)图7-11输入中文组名 (25)图7-12组名查看 (26)图7-13输入手机号码 (28)图7-14定时开关机 (29)图7-15杂项设置 (29)图7-162.0蓝牙的主从模式设置 (32)图7-174.0蓝牙的主从模式设置 (33)图7-15恢复出厂设置 (33)图7-18快速设置 (34)图7-190-3类区普查法 (35)图7-204类区普查法图7-21定点监测法 (36)图7-22固定设备室内图7-23厂界环境噪声 (37)图7-24固定设备室内图7-25边界环境噪声 (37)图7-26建筑施工厂界环境噪声图7-27铁路边界噪声 (38)图7-28缺省模板图7-29模板保存 (38)图7-30模板查看 (39)图7-31保持当前模板图7-32更改模板名 (40)图8-1仪器校准图8-2修改校准参数 (41)图8-3启动校准 (42)图8-4与AWA6223型校准器连接图 (43)图8-7校准记录 (45)图8-8非TEDS版本图8-9TEDS界面 (46)图9-1未选配GPS模块图9-2未接入GPS天线 (47)图9-3GPS界面 (48)图9-4GPS测量起点位置图9-5GPS测量终点位置 (49)图9-6GPS校准时钟图9-7测量结果—含位置信息 (49)表格表4-1立体声输出 (5)表4-2按键功能 (7)表6-1菜单栏状态及含义 (14)表7-1启动触发源的用途 (19)表7-3各分析模式下可记录的测量指标 (22)表7-4交直流输出表 (27)表10-1不同频率下的A声级测量上限降低值 (51)表10-2高低量程下的测量范围（标配灵敏度：-28.0dB） (51)表10-3Z计权下倍频程的本机电噪声 (52)AWA6228+型多功能声级计（噪声分析仪）基本部分使用说明书杭州爱华仪器有限公司1概述AWA6228+型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器，是AWA6228系列的升级产品，测量范围超大，功能更强，功耗更低，并搭配彩屏液晶显示器。

比于线路中负荷电流的平方， 且与子导线间的距离
成反比。 电磁引力对子导线间距的影响如图 3 所示，
在相互引力作用下，上导线电磁力导致弧垂增大、下
导线电磁力使其位置得到抬升，最终上、下导线又在
各自导线张力和自身重力的综合作用下达到平衡。
图 1 导线鞭击后表面磨损情况
2 导线粘连原因分析
2.1 电磁吸引力 双分裂导线能够发生导线粘连现象，除了弧垂
3 实地检测方法及数据分析
为了评估导线粘连后对周围环境的影响，采用 的检测方法包括电磁场、温度、噪声等方面，将实地 所测得的各项数据与相关领域标准、法规的规定值 进行比较，以判断是否对周围环境、居民生活等构成 影响。 3.1 电磁场幅值的实地测量
为了对比 C 相导线正常区段与粘连区段电磁场 之间的差别，判断粘连段处电磁场对周围环境是否 构成影响，使用 EHP50C 型电磁场测量仪，分别对两 参考区段的 C 相导线正下方和距离其左右两侧 15 m 处等 6 个地点进行了测量，测量值与国际标准值的对 比如表 2 所示。
表 2 粘连段处电磁场实测值的比较
导线正下方 导线左侧 15 m 处 导线右侧 15 m 处
类 别 电场强 磁场
度 ／ （kV· 强度
m-1）
／ mT
电场强 度 ／ （kV·
m-1）
磁场 强度 ／ mT
电场强 度 ／ （kV·
m-1）
磁场 强度 ／ mT
国际标准 2.0 0.005 75 1.0 0.001 95 1.0 0.001 95 粘连段 1.74 0.009 1.705 0.008 1.71 0.006 正常段 1.73 0.008 1.703 0.008 1.70 0.005
线粘连的反事故技术措施，提出一种检测方法，分别从电磁场强度、导线温度、噪声分贝值等方面进行了实地测量与分

噪音计AR824使用说明您所购买的这款“噪音计AR824”标志着您已步入到测量领域前沿。

该“噪音计AR824”是一款多元化、精美的产品，除去科技进步、升级，在正确操作下，该产品强度将足够您使用多年。

请仔细阅读使用说明，并将本手册放置于方便取阅处。

目录1. 属性32. 详细说明33．前操作面板细节64．测量步骤65．测量需要考虑的事〔注意事项〕76．信号输出87．电池更换88．调节器89．A/C网络分析仪的频率测量特性10 10．节拍测量〔块＆慢〕特性101. 属性大LCD显示器，便于阅读频率测量网络分析器满足IEC651-2款要求A＆C测量网络分析器以适应标准节拍测量〔块＆慢〕动力特性模式AC/DC输出扩展基于电子调节器电子减震系统前面板电容式麦克风，高准确度＆长期稳定最大读值锁定功能以在显示屏上储存最大读值报警提示，负载超高或超低LCD显示，以减少能耗＆清晰阅读—即使在周围强光环境中采用耐久材料，包括高强度轻质ABS所料外壳小巧而轻重设计，手持操作低电量报警2. 详细说明3．前操作面板细节3—1 电子电容式麦克风3—2 显示屏3—3电源开关＆输出类型选项3—4 A/C测量＆调节选项3—5 节拍测量〔块/慢〕/最大读值锁定选项3—6 量程选项3—7信号输出终端3—8 电池间隔/支付〔用完〕3—9 量程超高/超低报警3—10 调整器电子减震系统〔准确度调整减震器〕4．测量步骤1〕滑动“A/C测量选项〞〔3—4，Fig.1〕到“A〞或者“C〞档来测量声音强度。

2〕通过选择“两侧选项〞〔3—6，Fig.1〕来选择合适的量程以减小读书误差。

当LCD〔3—9，Fig.1〕表明分贝量程选择过高或者过低设置。

滑动量程选项到其他量程测量。

3〕依据多种测量声音源，选择“节拍测量选项〞〔3—5，Fig.1〕到“快〞或者“慢〞档。

4〕手持设备，并将麦克风对准声音源，声音强度就会以“dB〞(分贝)为单位显示。

5〕最大值锁定在声音轻度测试过程中，如果想要在显示屏上保存声音最大值，请滑动“节拍测量/最大值锁定选项〞〔3—5，Fig.1〕到“最大值锁定〞档。

hs5920声级计和awa6228型声级计价钱标题:as824声级计和个体噪声仪价格库号：JX098405 价格：百度搜【润联网】查询主要技术参数：一概述HS6298B型噪声频谱分析仪是一种袖珍式智能化噪声测量仪器，它集精密声级计及频谱分析仪于一体，性能符合IEC61672-20022级的要求，同时也符合IEC1260和GB/T3241对倍频程滤波器滤波器的要求，适用于各种工业环境噪声测量尤其适用于对噪声进行频谱分析。

二主要功能和特点1 具有内置1/1倍频程滤波器。

2 采用数字检波技术替代以往一些传统的声级计，稳定性和可靠性大大提高。

3 采用LCD显示，显示清晰直观。

4通过RS-232接口与计算机连接，可输出每秒钟瞬时声级。

5 可储存12组频谱数据和800组等效连续声级。

6 可用微型打印机进行现场打印或事后通过计算机打印。

三主要技术性能1 传声器：Ф12.7mm（1/2″）测试电容传声器2 频率范围：20Hz~10kHz3 频率计权：A计权、C计权、Lin(线性)4 测量范围：30dB~130dB5量程控制：手动，分三档，线性范围 > 60dB。

6量程范围： 30dB ~90dB 50dB ~ 110dB &n标题:ms6700声级计和声级计awa5636参数库号：JX098433 价格：百度搜【润联网】查询主要技术参数：CENTER322声级计噪音计CENTER322声级计噪音计的特点:测量噪音的最佳之选手持式仪表瞬时值测量方式设计用来做噪音工程，品质控制，健康防治及各种环境噪音测量，如工厂、学校、办公室、交通道路、家庭、音响等各种场合之噪音测量应用。

自动换档记忆笔数16000笔CE认证,国际规范,IEC 651 TYPE II技术参数：国际规范IEC 651 TYPE II准确度1.5dB(在参考音压位准，94dB@1KHz)频率响应31.5HZ~8KHZ动态范围50dB测量范围LO：30dB～80dB Med：50dB～100dB Hi：80dB～130dB频率加权特性A和C时间加权特性快速（FAST）125毫秒，慢速（SLOW）1秒麦克风1/2英寸极化电容式麦克风显示4位数，解析度0.1dB，数值更新2次/秒记录笔数16000笔最大读数锁定MAX HOLD最小读数锁定MIN HOLD过载指示"OVER"、"UNDER"符号表示电源单一9V电池，006P或NEDA1604或IEC 6F 22电池寿命约50小时（碱性电池）操作温湿度0℃～40℃标题:声级计dt8852和声级计tes1350a价格库号：JX098432 价格：百度搜【润联网】查询AWA5636型声级计是一种数字化、模块化多功能声级计。

AS824型噪声计
一、产品特点：
声级计又叫（噪音计）是噪声测量中最基本的仪器。

声级计一般由电容式传声器、前置放大器、衰减器、放大器、频率计权网络以及有效值指示表头等组成。

声级计的工作原理是：由传声器将声音转换成电信号，再由前置放大器变换阻抗，使传声器与衰减器匹配。

放大器将输出信号加到计权网络，对信号进行频率计权(或外接滤波器)，然后再经衰减器及放大器将信号放大到一定的幅值，最后经过数字电路处理器处理后，在LCD上显示相应的数值。

二、技术参数：
传感器：1/2英寸电容式麦克风
测量范围30~130dB
测量精确度±1.5dB
频率响应31.5HZ~8.5KHZ
频率加权特性A/C
数据通信------
数据分析------
数据存储------
AC\DC信号输出有
低电提示有
过载提示有
分辨率0.1dB
动态特性选择Fast/Slow
最大值锁定有
包装规格：
电源9V电池
产品净重225g
产品尺寸221*66*33mm
包装方式彩盒包装
标准外箱容量40pcs
标准外箱尺寸52.5*40.0*49.0cm 标准外箱毛重12.5kg。
