工程测量学习笔记1 水准测量第三章水准测量※内容概述:水准测量是利用水准仪提供的水平视线来直接测定地面上各点间的高差,然后根据其中一点的高程推算出其他各点的高程。
水准测量所用仪器为水准仪,工具为水准尺和尺垫。
根据水准测量的原理,水准仪的主要作用是提供一条水平视线,并能照准水准尺进行读数。
因此,水准仪构成主要有望远镜、水准器及基座三部分。
水准测量包括路线的选择、实施、检核及内业计算等。
※教学目的:了解水准测量的原理,熟练掌握水准仪及施测步骤。
并通过实习能够进行简单的水准测量。
※内容详述:地面点的位置是用平面坐标和高程来确定的。
测量地面上各点高程的工作,称为高程测量。
高程测量可分为水准测量、三角高程测量和气压高程测量三类。
§3.1水准测量原理水准测量是利用一条水平视线,并借助水准尺,测定地面两点间的高差,这样就可由已知点的高程推算出未知点的高程。
图3-1水准测量原理如图所示,欲测定A、B两点间的高差h,可在A、B两点上分别竖立带有刻划的水准尺,并在A、B两点之间安置一台能提供一条水平视线的水准仪。
根据水准仪的水平视线,设后视A尺读数为a,前视B尺读数为b,则A、B两点高hAB=a-b如果水准测量是由A到B进行的,如图中的箭头所示,由于A点为已知高程点,故A点尺上读数a称为后视读数;B点为欲求高程的点,则B点尺上读数b为前视读数。
高差等于后视读数减去前视读数。
高差的符号有正有负。
当高差为正值时,表示前视点B高于后视点A;当高差为负时,表示前视点B低于后视点A。
所以计算高差时,一定要用后视读数减去前视读数,次序不能颠倒。
有了高差,就可根据A点高程求得B点高程,即:高差法:高程测量的实质就是测量高差。
另外还可通过仪器的视线高Hi计算B点的高程,即:视线高法:HB=(HA+a)-b§3.2水准仪器及其使用水准测量所使用的仪器为水准仪,工具为水准尺和尺垫。
如图:图3-2水准仪图3-3DS3微倾式水准仪一、水准仪的结构根据水准测量的原理,水准仪的主要作用是提供一条水平视线,并能照准水准尺进行读数。
第三章角度测量习题作业答案一、填空题1.角度是测量的基本元素,包括水平角和竖直角_ 。
2.从空间一点出发的两个方向在水平面上投影所夹的角度称为水平角,某一方向与其在同一垂直面内的水平线所夹的角度称为竖直角,竖直角为正时,称为仰角,为负时称为俯角。
3.经纬仪进行测量前的安置工作包括对中和____整平_____两个主要步骤。
4.水平角观测中对中的目的在于使仪器的中心与测站点位于同一铅垂线上。
5.水平角观测中整平的目的在于使仪器竖轴在铅直位置,而水平度盘在水平位置。
6.经纬仪用测回法进行水平角观测时,某一方向上盘左读数和盘右读数的理论关系是相差180°。
7.经纬仪测回法测量垂直角时盘左盘右读数的理论关系是和为360°。
8.经纬仪满足三轴相互垂直条件时,望远镜围绕横轴旋转,视准轴扫出的面应该是垂直面。
9.经纬仪主要由照准部、__水平度盘____和基座三部分构成。
10.照准部制动与微动螺旋的作用是控制望远镜在水平面内的转动;望远镜制动与微动螺旋的作用是控制望远镜在竖直面内的转动。
二、简答题1.简述角度观测时,用盘左盘右进行观测可以消除哪些误差?答:视准轴误差横轴误差照准部偏心差竖盘指标差2.经纬仪上有几对制动、微动螺旋?它们各起什么作用?如何正确使用它?答:两对:照准部制动,微动螺旋望远镜制动,微动螺旋它们的作用是分别使照准部及望远镜固定或作微小转动。
正确使用的方法是要使照准部和望远镜作大的旋转时,要松开相应的制动螺旋,要使它作微小旋转时,固定相应的制动螺旋、并旋转相应的微动螺旋。
3.如何找出竖盘读数与竖直角间的计算关系?答:置于盘左,将望远镜上仰,看竖盘读数大于还是小于90度,若小于90度,则竖直角为90-L,盘右为R-270度,反之若大于90度,则竖直角为L-90度,盘右为270-R4.结合水平角和垂直角测量原理说明对测量仪器的要求和相应部件的名称。
答:作为测角仪器——经纬仪,它须有一刻度盘和在刻度盘上读数的指标。
第三章角度测量一、填空题1.经纬仪的安置工作包括_ 对中_____、__整平__。
2.竖直角就是在同一竖直面内,某一方向与水平线之间夹角。
3.竖盘指标差有正负号,一般规定当指标偏移方向与竖盘标注方向一致时,其符号为正。
、4.经纬仪的主要几何轴线有水准管轴,望远镜视准轴,横轴,_竖轴。
5.经纬仪安置过程中,整平的目的是使竖轴铅垂,水平读盘水平 ,对中的目的是使仪器铅垂球顶点与地面目标点点位于同一铅垂线上。
6.当经纬仪的竖轴位于铅垂线位置时,照准部的水准管气泡应在任何位置都_处于水准管正中间。
7.整平经纬仪时,先将水准管与一对脚螺旋连线_平行__,转动两脚螺旋使气泡居中,再转动照准部__90°__,调节另一脚螺旋使气泡居中。
8.经纬仪各轴线间应满足下列几何关系__水准管垂直于竖轴____ ,_十字竖丝垂直于横轴 ,_视准轴垂直于横轴_ ,_ 横轴垂直竖轴于,_光学对点器光学垂线与竖轴重合__。
9.目前的光学经纬仪多采用___竖盘指标自动归零补偿器________来取代指标水准管的功能。
10.经纬仪由__照准部____、__基座____、__度盘及读数装置_____三部分组成。
11.经纬仪是测定角度的仪器,它既能观测__水平_角,又可以观测_竖直_角。
12.水平角是经纬仪置测站点后,所照准两目标的视线,在_水平面上的投影的夹角。
13.竖直角有正、负之分,仰角为_正____,俯角为__负___。
14.竖直角为照准目标的视线与该视线所在竖面上的__水平面___之夹角。
15.经纬仪在检、校中,视准轴应垂直于横轴的检验有两种方法。
它们分别为__中点盘左盘右测量法___和_标尺法_____。
16.用测回法观测水平角,可以消除仪器误差中的_水平度盘刻画不均匀_、视准轴不平行与横轴___、_横轴不平行与竖轴_。
17.水平角观测有测回法和方向观测法两种方法。
18.竖盘的注记形式分为顺时针和逆时针两大类。
二、单项选择题1.当经纬仪的望远镜上下转动时,竖直度盘( A )。
工程测量管理制度范文第一章总则第一条为了规范工程测量活动,确保工程测量质量和进度,保证工程建设顺利进行,根据国家有关法律、法规和标准,制定本制度。
第二条本制度适用于所有工程测量活动,包括土建工程、装修工程等各类工程。
第三条工程测量活动必须依法、合规进行,严禁以任何方式违规操作、作假等行为。
第四条工程测量管理应坚持科学、公正、客观原则,保证测量数据真实有效。
第五条工程测量管理应强化质量意识和安全意识,确保测量过程中不发生任何事故。
第六条工程测量管理应强化团队合作,提高工作效率和工作质量。
第七条工程测量管理应注重技术创新,不断提高测量方法和技术水平。
第八条工程测量项目负责人应带头遵守本制度,任何人不得以任何理由违反本制度。
第二章工程测量人员管理第九条工程测量人员必须具备相应的专业知识和技能,并经过相应的培训和考核合格方可从事工程测量工作。
第十条工程测量人员应严格遵守法律法规,遵守职业道德,不得从事任何违法违规行为。
第十一条工程测量人员应具备良好的团队合作精神,积极与其他相关部门进行配合,保证工程测量工作的顺利进行。
第十二条工程测量人员应按时按质完成工作任务,不得拖延、虚报、弄虚作假。
第十三条工程测量人员应保守工程测量相关技术资料和工程测量数据,不得泄露、篡改或私自使用。
第十四条工程测量人员应遵守工作纪律,严禁以任何方式接受私人利益和贿赂。
第三章工程测量项目组织管理第十五条工程测量项目负责人应根据工程测量任务和工期制定合理的工程测量计划。
第十六条工程测量项目负责人应合理安排工程测量人员和设备,保证工程测量任务按时完成。
第十七条工程测量项目负责人应根据工程测量任务的复杂程度和难度,合理确定工程测量方法和测量设备。
第十八条工程测量项目负责人应及时与相关部门和单位沟通,解决工程测量过程中的问题和困难。
第十九条工程测量项目负责人应定期组织工程测量人员进行工作交流和经验总结,提高工作水平。
第二十条工程测量项目负责人应按时制作工程测量报告,将工程测量结果及时反馈给相关部门和单位。
啊啊啊啊好多啊怎么背啊啊啊啊。
的工程测量复习提纲= =第一章绪论1、工程测量学的定义:工程测量学是研究各种工程在勘测设计、施工建设和运营管理阶段所进行的各种测量工作的学科。
2、任务:为工程建设提供测绘保障,满足工程建设个阶段的各种需求。
●勘测设计阶段:提供地形图;●施工建设阶段:施工放样测量;●运营管理阶段:工程健康监测作用:尖兵与卫士。
3、内容:地形资料的获取与表达;工程控制测量及数据处理;建筑物的施工放样;设备安装检测;工程及与工程有关的变形监测分析与预报;工程测量专用仪器的研制与应用;工程信息系统的建立与应用。

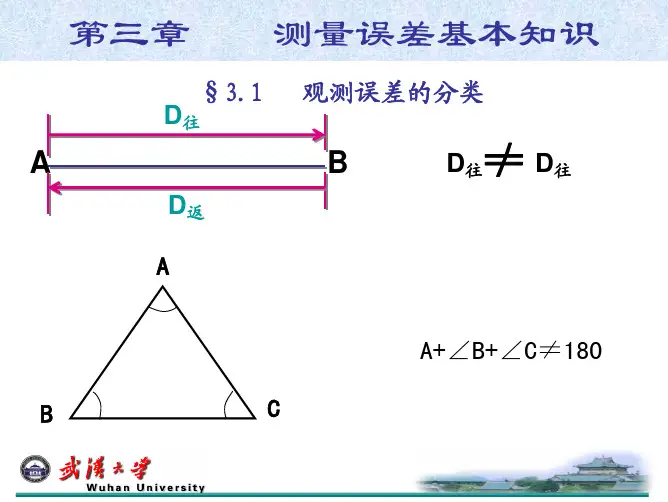

第二章(判断,看)第三章工程测量学的理论技术和方法1、测量误差和精度理论:(1)测量误差包括偶然误差、系统误差和粗差三种。
⏹偶然误差又称随机误差,当观测值的误差受许多因素的影响,而每一因素的影响都较小且量级相当时,则该观测值是随机变量,其误差属于偶然误差,且大多服从正态分布。
最小二乘平差法建立在观测值只含偶然误差的情况下。
⏹系统误差是大小和符号(或者方向、形状等)有规律的误差,可通过测量方案或方法的优化来消除或减弱,也可通过附加模型进行改正。
⏹粗差是大的偶然误差,其特点是数值大且随机出现,通过多余观测数可进行粗差探测和定值定位。
(2)(3)测量精度是指测量精确度与准确度的总称。
在测量中,精度主要包括仪器的精度与数值的精度。
仪器的精度由标称精度描述,它与仪器的分辨率、制造技术与工艺等有关。
数值的精度分为相对精度与绝对精度。
⏹相对精度有两种:一种是指观测量的精度与该观测量的比值,比值越小,相对精度越高。
另一种是指一点相对于另一点特别是邻近点的精度。
⏹绝对精度是指一个观测量相对于其真值的精度,或者相对于基准点的精度。
(3)测量精度与误差的关系:测量精度与误差是密不可分的,误差小则精度高,误差大则精度低,测量精度常用中误差(又称标准差)来表示。
但是测量精度与误差是两个不同的概念。
精度包括精确度与准确度,精确度与偶然误差有关,准确度与偶然误差和系统误差有关。
工程测量第一章道路中线测量第一节概述一、公路工程一般由路线、桥涵、隧道及各种附属设施等构成。
兴建公路之前,为了选择一条既经济又合理的路线,必须对沿线进行勘测。
1、一般讲,路线以平、直最为理想,但受现场环境影响,必然有转折。
为使路线具有合理的线型,在直线转向处必须用曲线连接起来,这种曲线称为平曲线。
平曲线包括圆曲线和缓和曲线两种。
2、圆曲线是具有一定曲率半径的圆的一部分,即一段圆弧,它又分为单曲线、复曲线、回头曲线。
3、缓和曲线是在直线与圆曲线之间加设的一段特殊的曲线,其曲率半径由无穷大逐渐变化为圆曲线半径。
二、公路的路线中线是由直线和平曲线两部分组成。
1、中线测量是通过直线和曲线的测设,将道路中心线的平面位置用木桩具体地标定在现场上,并测定路线的实际里程。
2、中线测量一般分两组进行:测角组主要测定路线的转角点、转点和转角;中木桩组主要通过直线和曲线的测设,在现场上用木桩标定路线中心线的具体位置,并进行各桩里程的测算。
三、道路中线测量是公路工程测量中关键性的工作,它是测绘纵、横断面图和平面图的基础,是公路设计、施工和后续工作的依据。
第二节转角点和转点的测设一、要进行道路中线测量,必须先进行定线测量,即在现场上标定转角点和转点。
1、转角点(又称交点):指路线改变方向时,两相邻直线段延长线的交点,通常以JD表示,它是中线测量的控制点。
2、转点:指当相邻两交点之间距离较长或互不通视时,需要在其连线或延长线上定出一点或数点以供交点、测角、量距或延长直线时瞄准之用。
这种在公路中线测量中起传递方向作用的点称为转点,通常以ZD表示。
二、目前工程上常用的定线测量方法有:纸上定线和现场定线两种。
《公路勘测规范》(JTJ061——99)规定:各级公路应在地形测量以后,采用纸上定线;受条件限制或地形、方案简单也可采用现场定线。
1、纸上定线:是先在实地布设导线,测绘大比例尺地形图(通常为1/1000、1/2000),在地形图上定出路线的位置,再到实地放线,把交点的位置在实地上标定下来;一般可用放点穿线法和拨角放线法。
第三章角度测量一、填空题:1.空间相交的两条直线在同一水平面上的投影所夹的角度称为______________。
2.水平角的取值范围是____________________。
3.若左测方向目标和右测方向目标在水平度盘上的读数为分别为a、b,则水平角β=_________________。
4.光学经纬仪的基本结构大致相同,主要由_________________,_______________和________________三部分组成。
5.水平度盘用于测量_____________角,竖直度盘用于测量______________角。
6.竖直角的取值范围为______________________。
7.水平角测量时,右测、左测方向目标读数分别为5°05′30″、200°05′30″,则水平角β=_________________。
8.望远镜的旋转轴称为____________________,通过____________________螺旋和______________________螺旋可调节望远镜在竖直面内转动。
9.经纬仪基本操作程序分为四步,分别为___________、___________、__________________和_____________________。
10.整平仪器时,使照准部水准管轴___________两个脚螺旋的连线,转动这两个脚螺旋使水准管气泡居中,将照准部旋转____________,转动另一脚螺旋使水准管气泡居中,在这两个调整数次直到气泡在任何方向都居中。
11.经纬仪照准目标时,应先松开______________螺旋和______________螺旋,通过准星粗略对准目标,固定照准部和望远镜,通过______________调焦、__________________调焦使十字丝、目标清晰,再用水平微动和竖直微动螺旋,精确照准目标。
⼯程测量学复习资料第⼀章绪论1. ⼯程测量学定义:⼯程测量学是研究各种⼯程在勘测设计、施⼯建设和运营管理阶段所进⾏的各种测量⼯作的学科。
⼯程测量学是研究地球空间(包括地⾯、地下、⽔下、空中)具体⼏何实体的测量描绘和抽象⼏何实体的测设实现的理论、⽅法和技术的⼀门应⽤性学科。
2.⼯程测量学包括矿⼭测量学、精密⼯程测量学、⼯程的变形监测分析与预报。
3.变形监测是基础,变形分析是⼿段,变形预报是⽬的。
变形监测分析与预报是⼯程和设备正常、安全运营的基础保障。
4.⼯程测量按服务对象分:建筑⼯程测量、⽔利⼯程测量、线路⼯程测量、桥隧⼯程测量、地下⼯程的测量、海洋⼯程测量、军事⼯程测量、三维⼯业测量以及矿⼭测量、城市测量等。
5.⼯程测量发展特点:精确、可靠、快速、简便、实时、持续、动态、遥测。
第⼆章⼯程建设各阶段的测量与信息管理1. 1:5000⽐例尺地形图可⽤于⼚址选择、总体规划和⽅案⽐较等的勘测设计;1:2000地形图可⽤于初步设计;1:1000⽐例尺地形图可⽤于施⼯设计;1:500⽐例尺地形图可⽤于地形复杂、建筑物密集、精度要求较⾼的⼯业企业的施⼯设计。
2. ⼯程监理测量在⼯程施⼯阶段特别重要,测量监理起审查、检核和监督作⽤,以保障⼯程的质量和进度。
3. 变形监测包括建⽴变形检测⽹,进⾏⽔平位移、沉降、倾斜、裂缝、挠度、摆动和振动等监测。
第三章⼯程测量学的理论技术和⽅法1 测量误差包括:偶然误差、系统误差和粗差偶然误差:随机误差⼤多服从正态分布系统误差:⼤⼩和符号有规律的误差粗差是⼤的偶然误差。
特点:⼤的误差,随机出现,⼤⼩与精度有关,能否被发现与可靠性有关2. 误差分配三个原则:等影响原则、忽略不计原则(当⼀种误差等于或⼩于另⼀种误差的三分之⼀时)和按⽐例分配原则。
3. 测量紧精度与误差是密不可分的,误差⼩则精度⾼,误差⼤则精度低。
4. ⼴义可靠性涉及内容:项⽬⽴项中的可靠性、测量⽅案的可靠性、测量仪器的可靠性、观测值的可靠性、测量系统的可靠性、测量成果的可靠性(建议看书P24)5. ⼴义可靠性研究内容主要包括:⼴义可靠性与偶然误差、系统误差和粗差的关系,与基准的关系,与重复观测的关系,与多余观测的关系,与计量检测的关系。
一、填空题1、经纬仪由照准部、水平度盘、基座三部分组成。
2、经纬仪的安置工作包括对中、整平。
3、竖直角是在同一竖直面内目标与水平线之夹角4、输盘读数前必须将竖盘水准管气泡居中,否则该竖盘读数错误。
5、经纬仪的主要轴线有视准轴、水准管轴、竖轴、圆水准器轴。
6、用测绘法观测水平角,可以消除仪器误差中的视准轴误差横轴误差盘度偏心差。
7、竖盘指标差是指当望远镜视准线水平,指标水准管气泡居中时,竖盘指标没有指向90°的倍数所产生的读数差值。
8、经纬仪在检、校中,视准轴应垂直于横轴的检验有两种方法。
它们是横尺法读数法二、单项选择题1、C2、C3、A4、B5、C6、C7、C8、B9、B 10、A 11、A 12、C 13、C 14、A三、多项选择题1、ABC2、AB3、ABD4、BE5、AC6、AB四、问答题五、计算题1、测站盘位目标水平度盘读数(°′″)半回角值(°′″)一测回角值(°′″)备注B 左A 6 23 3089 24 3089 24 45C 95 48 00右C 275 48 1889 25 00A 186 23 182、测站测回数目标水平盘读数2C(″)平均读数(°′″)归零后方向值(°′″)角值(°′″)盘左(°′″)盘右(°′″)M 1 A 00 01 06180 0124-1800 011500 00 00B 69 20 30249 2024+6 69 20 27 69 19 12 69 19 12 C124 5124304 5130-6124 5127124 5012124 5012A 00 01 12180 0118-600 0115。
工程测量管理办法第一章总则第一条:为确保工程质量,加快施工进度,使工程测量规范化、制度化,防止测量事故发生,更好地为工程建设服务,特制定本办法;第二条:从事工程测量的人员必须遵守中华人民共和国测绘法及国家、行业、部门的现行法律、法规、政策和规定;在无现成的规范、规则和规定可依时,可参照相近的行业标准,制定办法,并报上级部门审批;第三条:工程测量是一项艰苦、细致的工作;每一个从事工程测量的工作人员,都要具备较好的业务和身体素质,有吃苦耐劳、严肃认真、实事求是、团结协作的工作作风,养成爱护仪器设备的好习惯;第四条:随着科学技术发展和工程建设标准提高,各单位在保持工程测量队伍相对稳定的同时,不断提高测量人员的技术素质;尽可能采用先进的仪器设备,使工程测量工作更好地适应施工需要;第二章组织机构和职责第五条:工程测量实行公司、项目经理部和施工队三级管理体系,各级总工程师和业务部门负责对本单位工程测量工作进行管理,并指导下一级的工作;公司工程管理部是公司工程测量业务管理部门;第六条:职责范围1、公司工程管理部1负责公司工程测量的管理和协调工作,对项目的工程测量运行状况进行指导、监督和检查;2掌握公司测量仪器设备配置情况,负责办理测量仪器的购置、调拨、报废手续,建立测量仪器设备台帐;3积极跟踪测量技术发展动向,及时对公司测量机构和仪器设备提出调整意见,以适应形势发展需要;4参加重大工程测量事故的调查、分析和处理工作;5配合相关部门做好测量人员的培训、考核、调配工作;2、项目测量队1负责本项目的施工测量和测量工作管理;2参加上级组织的各种工程测量;3 建立本单位测量仪器设备台帐、挡案、周检计划,并按周检计划检定;4确保本单位所使用的测量仪器设备的测试精度和准确度满足工程需要;5 负责测量仪器设备的保管和维护;3、施工队测量班完成本队承担工程的施工测量、放样工作;第三章工程测量管理制度第七条:桩橛交接1、设计单位桩橛交接项目收到设计文件后,项目测量队会同设计单位到现场点交测量桩橛,办理相应的交接手续;2、内部桩橛交接项目完成桩橛复测后,及时向施工队办理桩橛交接手续,施工队应核实资料内容和现场桩橛的实际情况;3、竣工桩橛移交工程竣工时,完成各种竣工测量桩橛、标志桩、测量标志和永久水准基点的点验工作,然后按建设单位“竣工文件编制办法”要求,备齐有关资料,移交给接管单位;4、交接范围1 设计单位对项目的交接桩范围①铁路、公路等定测转向角处的交点桩、副交点桩、直线上的转点桩、曲线始、终点桩;②房屋的建筑基线、矩形方格网、导线网、三角网、方格高程网的控制测量资料和所有控制测量桩及精度评定、可靠性分析资料;③大范围工程的各种平面、高程控制测量资料和所有控制测量桩及精度评定、可靠性分析资料、施工控制测量资料、控制网点规划、用途资料;④永久水准基点桩、临时水准基点桩;2 项目测量队对施工队测量班交接桩范围①经复核后的线路中线和路基边桩;②临时引伸的水准点位置及标高;③各类建筑物控制桩、方向桩及护桩;5、交接桩要求①桩橛交接,按成果资料和交接桩表在现场逐点点交;点交时,必须置镜核实正确无后方可接桩,对于重要桩橛,如发现桩橛松动或破坏、丢失,应由交方负责补齐;交接要做好详细记录;管区接头的桩橛应向管区外延伸至少两个重要桩橛;②控制桩测量成果中要有精度评定和可靠性分析资料、施工控制测量资料及最终控制效果的精度估算;最终控制效果的精度应优于设计要求;③交接手续要齐全,签署完善,各种数据要反复核准,记录字迹清晰,文字简练;④测量桩橛标志明显,符合规定,刻画工整,标准统一;自行规定的标准和标志式样,交接桩时必须有说明资料;⑤交接桩资料必须有测量负责人签字并加盖单位公章方为有效;交接桩完成后办理交接桩纪要,加盖单位公章,各执一份;第八条复核制度1、桩橛复测项目测量队接到定测资料后应对资料进行复核,并对桩橛进行同精度复测;复测时应采用两种不同的方法或两人换手测量的方法进行;复测工作完成后,及时固桩和护桩;未经桩橛复测的工程不得开工;2、测量资料复核测量资料在使用前,应进行检查和复核;检查的主要内容有:外业记录和内业资料是否规范,测量方法是否合理,记录是否真实可靠,标注是否清楚明显,计算是否正确,签署是否完善,资料是否齐全;凡不符合要求的资料,必须返工重做;复核的主要内容有:复核测站平差方法是否..成果是否正确,有无笔误;对最终平差成果进行转换、验算,确保最终成果准确可靠;3、独立建筑物、续建关键阶段部位原始位置控制复核线路测量引伸、路基填筑开始、:隧道掘进引伸和衬砌时的曲线起始点;桥梁墩台、涵洞及其他等建筑原始位置控制点;基底、基顶、墩台顶、建筑物竖向变化部位的高程等,一定要采用换手复核或更换方法,确认无误,办理签认手续,做好施工记录后,方可进行下道工序施工;4、施工过程测量的检查复核对建筑物的放样测量,测设前要对所用的控制桩橛进行认真核实,不能用错控制桩橛;放样数据必须由两人利用不同的方法求得结果一致,以保证数据准确无误;放样数据与检算资料一起存放,根据工程项目分类,按测量资料由专人统一保管;施工队在进行工程细部放样测量时,要根据设计图纸对放样资料进行认真核实,放样时用换手测量,放样工作完成后,应进行各种检查;经检查,准确无误,由测量技术人员在测量日志上注明时间、采用方法等要在测量日志上详细记录;5、对以完工程的检查在验工计价前,测量主管工程师应及时组织对以完工程的位置、尺寸、标高、限界等控制项目进行实地检查,并对工程数量予以核定,核定结果报项目技术负责人;第九条测量资料管理和桩橛保护制度1、测量资料管理外业测量必须填写测量日志;测量日志必须标注清晰,无涂改;各种草、图示意图清楚准确,项目齐全,签署完善;一切原始测量记录和记录项目,必须在现场用2H~4H铅笔标注,不得事后凭记忆补记;测量数据记录前,记录员应将观测员读出的数据进行“回读”,以便核实;测量记录宜使用固定页码的专用手簿,注明观测者、记录者、天气、使用的仪器名称、编号、观测日期、观测时间等;因超限划去的观测者记录应注明原因、不得涂改和撕毁;原始测量资料、内业资料,必须收集齐全,及时整理,并按用途、工程项目分类登记,由专人负责保管;2、测量标志保护永久性或重要控制测量标志,应尽量埋设在施工干扰范围之外,不容易被破坏的基岩或稳定地层上;各种测量标志,是测量成果的具体体现,各单位应经常对职工进行宣传教育;永久性测量标志设立后,任何单位和个人都不得损毁或擅自移动;严禁发生在测量标志上架设电线、搭建帐房、堆放材料等破坏活动;施工中必须迁移或破坏本单位设立的测量标志,事先必须征得本单位测量人员同意,经过妥善处理后方可进行;施工中必须迁移或破坏国家和地方各级测量部门设立的测量标志,事先应征得原单位或委托保管单位的同意,经过妥善处理后方可进行;凡发生有人破坏测量标志的,应进行规劝、阻止或报告有关部门进行处理;保护量标志的有功人员,应给予奖励;第十条报告制度施工中一旦发生测量错误,如果现场测量人员可以纠正,则必须等纠正以后再进行施工;如果现场测量人员无法立即纠正,必须先报告工地施工负责人暂停错误部位施工,然后立即报告本级或上级技术和施工负责人,研究解决的办法和措施;发生重大测量事故,应及时上报公司工程管理部;第四章测量人员管理第十一条测量人员岗位要求1、项目测量工程师应具备大专以上学历,三年以上现场测量经验,熟悉常规工程测量的全过程,能进行工程测量设计和数据处理;2、施工队负责测量的技术人员,应具备中专以上学历,有一定现场测量经验,熟悉各种常规测量仪器的操作要点和使用方法,能进行常规测量计算工作;3、测量工优先选用测量专业中专或者技校生,一般应具备高中以上文化,具有动手操作仪器的能力;第十二条测量人员的管理工程测量工作属于复杂技术工作,从事工程测量工作的人员应通过必要的培训;各级测量人员要坚持学习理论,钻研业务,测量工要争取考取测量工种的“职业资格证书”;工程测量工作时限性强,工作辛苦,责任重大;各级施工单位应积极配合测量工作,在工作、生活等方面,对测量人员应关心照顾,保证测量工作正常进行;第十三条知识更新为适应工程测量的新技术、新方法、新手段的需要,各级部门应定期组织不同形式测量人员的培训;各级测量机构要加强纵、横向联系和技术协作,相互学习,相互促进,共同提高;第五章仪器设备管理与使用第十四条仪器设备配置各级测量机构应视本单位的具体情况,结合工程实际,尽可能配置先进的测量仪器设备,提高工程测量自动化程度,提高工作效率,保证测量精度和准确度;项目需要购置全站仪、隧道激光断面仪、精密水准仪等测量仪器时,必须先填写购置申请见附表1,获得公司批准后才允许购置;第十五条仪器设备使用与管理、调动1、各种测量仪器均属于计量器具,应计量器具管理规定;2、各种测量仪器使用前、后必须进行常规检验、效正;使用过程中要做好防护,严禁日晒鱼淋;使用后进行养护;严禁使用未经检验和鉴定、效正达不到精度要求、超过鉴定周期、以及件缺损和示值难辩的仪器;3、全站仪、经纬仪、测距仪、水准仪、隧道激光断面仪必须定期送具有资质的部门鉴定,鉴定周期为一年,鉴定合格后才能使用;如遇到仪器被摔地、碰撞等特殊情况应随时送检;4、测量仪器设备应设专库存放,环境要求干燥、通风、防霉、防尘、防锈;全站仪、测距仪月开机一次, 经纬仪、水准仪每季度开箱凉置;仪器房库要有人看守,注意防盗;5、各级必须建立测量仪器设备台帐见附表2、周检计划;仪器调动时,说明书、鉴定证明等附件必须随同调动,交接手续见附表3报公司管理部备案;6、测量仪器超过使用寿命、仪器破旧、示值难辩、性能不稳定、测量精度可靠性底,影响测量工作时,必须向公司申请报废见附表4;7、息工单位的测量仪器应加强管理,严禁借给外单位;第六章奖惩制度第十六条奖励为加强工程测量管理工作,促进工程测量工作的精益求精,防止发生测量事故,适应企业发展的需要,充分广大测量人员的积极性和创造性,各单位可对工程测量有功人员给予必要的奖励,成绩突出者,可推荐提升;第十七条惩罚对违反测量规定,弄虚作假,不严格执行测量管理制度,造成测量失误的人员,各单位要给予严厉的处罚;对测量事故隐瞒不报者,要追究单位领导或有关人员的责任;对测量仪器管理不严,保管不善,造成损失,影响正常使用的人员,视情节轻重,给予责任人经济处罚;第七章附则第十八条本办法由公司工程管理部负责解释;第十九条本办法自发布日起实施;附件:1、测量仪器购置申请单2、测量仪器台帐3、测量仪器调拨单4、测量仪器报废申请单第十条:测量仪器由专人负责,专人管理,并根据要求定期进行自检和送检;第十一条:测量工作务必做到超前,及时,准确;第十二条:形成测量及复测记录和测量技术放样交底书;第十三条:重大变更设计及主要施工便道的勘测工作;第十四条:工区领导和总副工程师下达其它测量任务;二分工区测量队测量管理制度第十五条:分工区测量队负责管段内路基、桥、涵、隧道定位及墩台孔桩的施工测量放样;检查施工过程测量、管段内单位工程竣工测量及参加工区测量队组织的全线贯通竣工测量等工作;第十六条:实行桩橛交接制、桩橛复测制、换手复测制、资料复核制、施工测量技术交底制、测量仪器管理制;第十七条:测量仪器由专人负责,专人管理,并根据要求定期进行自检;第十八条:测量工作务必做到超前,及时,准确;第十九条:形成施工测量放样及复测记录和测量放样交底书;第二十条:施工便道和临时设施的勘测工作;第二十一条:分工区领导和总主任工程师下达其它测量任务;第四章控制测量第二十二条:工区测量队对特大桥、大桥及全线GPS点进行加密,对桥群地段进行附合闭合测量或多边形环闭合;导线环的边数不少于4~6条;导线测量的精度和要求符合京沪高速铁路测量暂性规定的规定;第二十三条:施工中的各水准点应沿桥轴线布设,间距宜400m左右,并构成连续水准环;其等级,精度,限差符合京沪高速铁路测量暂性规定中表1.0.7的规定;在山区和丘陵地区,当平均每千米单程测站多于16站时,往返较差、符合、环闭合差符合京沪高速铁路测量暂性规定中表的规定;施工控制水准网应进行全线的整体平差;工区测量队要进行定期对全线的GPS点,加密点要进行复测,一般情况下在每年的雨季之后进行一次复测;第五章施工放样施工放样前,必须有对原始点进行检查和复核结果的测量记录;确认无误或在允许误差以内后,方可进行测量和放样工作;第二十四条:路基施工前土石方机械队测量班应根据设计图检查断面和核对工程数量;定出线路中心桩、地界桩、路堤坡脚桩、路堑、堑顶边沟、截水沟等具体位置桩作为施工测量技术交底;第二十五条:路基施工时,严格按照新建铁路工程测量规程TB10101-99京沪高速铁路测量暂行规定相关标准执行;施工队根据机械队测量班分队所交控制桩进行路基边桩放样抄平并填写自检资料;对于深挖段的路堑施工,每挖三米应恢复一次中桩,测量其标高、检查开挖坡度的大小;第二十六条:路基施工随时对水准点进行联测闭合复核;二、桥涵施工放样第二十七条:特大桥,大桥的主要控制桩和增设的三角网或护桩均应定其坐标、编号、并绘于示意图上,并注明各桩点点号、坐标、相间距离、角度、高程等;第二十八条:特大桥,大、中、小桥施工,对钻挖孔桩的放样应以一个墩台的所有孔桩位进行一次性放样和交底,形成结构尺寸的比较与复核,严禁进行单桩孔位放样或无比较、复核的测量放样,并严格控制桩基顶、墩台帽顶的标高和位置;施工前,施工队应先自检无误后程序通知项目测量队进行复测,确认无误后上报测量监理工程师认可进行下道工序施工;第二十九条:墩台支承垫石施工,施工队必须按交底书数据控制其平面位置和高程;第三十条:涵洞施工放样,要控制涵洞涵底、出入口等位置和标高,保证涵洞的涵长、净空满足验标要求;三、隧道施工放样第三十一条:隧道洞口开挖应设不少于三个平面控制桩包括至少一个洞口投点和二个高程控制点,并定期复测;施工进洞宜采用双导线法进行比较与复核,同时对洞内高程要定期检查、复核;分段施工过程中施工人员要妥善保护所有的GPS控制桩、导线桩、高级水准点桩等桩撅,否则每损坏一个桩将对主要责任人进行5000~10000元的罚款;第六章竣工测量第三十二条:路基竣工后,要对中线恢复中桩,一般情况下,直线每50米,曲线每20米定一个中桩,曲线五大桩及线路中线控制基桩;基桩平面位置的点位误差应符合新建铁路工程测量规程TB10101-99京沪高速铁路测量暂行规定相关标准要求;并设置路基沉降观测点,将资料整理、归挡;二、桥梁竣工测量第三十三条:桥梁竣工后工区测量队和测量分队共同进行竣工测量,对桥梁各部结构尺寸、跨度支承垫石标高进行精确测量,弹画出支座中心位置等形成竣工资料存挡;三、隧道竣工测量第三十四条:隧道竣工后,应在中线复测的基础上埋设不小于200米永久性线路中线基桩既中线外移控制基桩、曲线五大桩、通视转点桩并在隧道边墙上标示;直线每50米、曲线每20米测量出净空断面,作为竣工资料归挡、保存;第三十五条:路基、桥涵、隧道施工和竣工测量,严格按照新建铁路工程测量规程TB10101-99版和京沪高速铁路测量暂行规定有关要求和规定执行;四.贯通测量第三十六条:路基、桥涵、隧道竣工后,工区测量队和测量分队共同进行线路中线外移控制基桩距中线3~4m测量、全线贯通测量;贯通全线的里程和高程第三十七条:线路中线外移控制基桩测设后,应进行中线贯通测量,贯通后的中线与路基、桥涵、隧道的中线相符合;并满足路基、桥涵、隧道等建筑限界;一般情况下有桥隧地段应以桥隧线路中线向两端路基地段引测延伸,延伸后的中线位置满足路基宽度等建筑限界的要求;第三十八条:贯通测量的加桩应满足编制竣工文件的需要;一般情况下在曲线的起终点;道岔中心,变坡点,竖曲线起终点,立交中心,桥涵中心,大中桥的台前;台尾,隧道进出口;隧道内断面变化点,跨越线路的电力线,通信线和地下管道中心等设置加桩;第三十九条:线路中线贯通的测量的方法和精度应符合京沪高速铁路测量暂行规定的有关规定;但路基高程误差和曲线横向闭合差均不应大于5cm;京沪高速铁路测量暂行规定3.11.7条;第四十条:高程竣工测量,将水准点按原测设精度移设于接近线路的稳固建筑物或岩石上;可结合线路中线控制桩埋设永久性水准点,并绘制水准点布置平面草图及描述位置;第四十一条:其它未尽事宜,按新建铁路工程测量规程TB10101-99版和京沪高速铁路测量暂行规定有关要求和规定办理;第七章奖罚第四十二条:测量工作是一项既艰苦又必须认真细致的工作,要求整体协作和互相配合;特别是武广客运专线的工程测量工作更体现出团结协作配合的团队精神;为了调动和提高测量人员的积极性和工作热情,圆满完成对本标段的工作任务实施奖惩制度;对本标段测量工作作出贡献的测量人员实施奖励;桥梁竣工复测凡满足验标要求的按每座桥1000—5000元奖励;全线贯通满足验标要求的奖励5000—10000元,因测量工作失误对工程造成损失的按工程损失比例对测量相关责任人进行处罚;本办法自发布之日起执行;此页无正文二工区测量队二00六年五月五日。
第三章工程测量第2节工程测量案例分析要点(P48)分析要点(P46)[掌握]:1、施工控制网是为工程建筑物的施工放样提供控制,有其自身的特点。
与测图控制网相比,其精度要求高,控制点的密度大,控制范围小,受施工干扰大,使用频繁,控制网坐标系与施工坐标系一致,投影面与工程的平均高程面一致等;与国家或城市控制网相比,在精度上不遵循“由高级到低级”的原则。
2、隧道控制测量包括地面和洞内两部分,每一部分又分为平面控制和高程控制。
对地面的施工平面控制网,现都采用GPS测量方法完成,在进、出口线路中线上布设进、出口点,进、出口再各布设3个定向点,进、出口点与相应的定向点之间要通视。
为了减小垂线偏差的影响,高差不要相差太大。
因为有通视要求,洞口处GPS基线不可能很长,一般要求300~500 m,若小于该值,应设强制对中装置,以减小照准与对中误差对短边测角精度的影响。
在洞外GPS平面控制网的基础上,布设洞内导线,洞内导线设计可分为由大地四边形构成的全导线网和交叉双导线网两种形式。
另外还可对某些边加测陀螺方位角。
3、隧道的控制测量的主要作用是保证隧道的正确贯通,隧道的贯通误差分为三部分:贯通误差在线路中线方向上的投影称为纵向贯通误差,在垂直于中线方向上的投影称为横向贯通误差,在高程方向上的投影称为高程贯通误差。
对贯通误差的预计要有所掌握。
4、GPS数据处理时,一般采用一点一方向进行约束平差。
抵偿坐标系的投影面应如何选择(P46)[熟悉]:应选择测区的平均高程面500m作为抵偿坐标系的投影面。
第3节工程测量图的地形案例地形图的基本内容(P48)地形图的基本内容(重点)(P48)[掌握]:1、数学要素坐标格网、成图比例尺、控制点坐标等称为地形图的数学要素。
2、地形要素图幅内的各种地物、地貌要素是地形图要表示的主要内容。
(1)地面的各类建筑物、构筑物,道路,水系及植被等就称为地物;表示这些地物的符号,就是地物符号。
地物符号又根据其表示地物的形状和描绘方法的不同(2)地表的高低起伏状态称为地貌,地貌用等高线表示。
3、图内注记要素即地形图内的各种注记、说明。
1、图内整饰要素即地形图的各种装饰,如图名、图号、比例尺、外图廓、坐标系统、高程系统、测图方法、测图日期、测绘单位、三北关系图、图幅接合表等。
碎部测量(P48)测出地物的外轮廓特征点或测出该地物的中心坐标,以及测出地表坡度变化处的平面位置和高程,是测绘地形图的基本工作,通常称为碎部测量。
等高线的特性(P48)1、同一条等高线上的点,其高程必相等。
2、等高线均是闭合曲线,如不在本图幅内闭合,则必在图外闭合,故等高线必须延伸到图幅边缘。
3、除在悬崖或绝壁处外,等高线在图上不能相交或重合。
4、等高线和山脊线、山谷线成正交。
5、等高线的平距小,表示坡度陡,平距大则坡度缓,平距相等则坡度相等,因此平距与坡度成反比。
6、等高线不能在图内中断,但遇道路、房屋、河流等地物符号和注记处可以局部中断。
导线平差计算(P48)地块面积计算(p48)按直角梯形计算面积,再累加求和,取绝对值。
大比例尺地形图的作业的作业流程(P48)1、接收任务:明确任务的来源、性质,开工及完成期限,测区位置及范围,成果坐标系和高程系统,比例尺及等高距,提交成果的内容及要求。
2、资料收集:收集已有的控制成果和地形图。
3、技术设计:主要根据任务要求、测区条件和本单位设备技术力量的情况,确定作业方案、人员安排和主要技术依据。
4、基本控制测量:在已有控制点的基础上,加密控制点,以满足图根控制测量对已知点密度和精度的要求。
一般平面控制采用导线测量或GPS网测量,高程控制采用水准测量或三角高程测量。
5、图根控制测量:主要在基本控制点的基础上,布设直接供野外数据采集所需的控制点。
一般采用导线测量或GPS RTK测量,其密度和精度以满足测图需要为原则。
6、碎部点采集:根据作业方式不同,可采用测绘法或测记法。
7、地形图编绘。
8、资料的检查与验收:主要对全部控制资料和地形资料的正确性、准确性、合理性等进行概查、详查和抽查。
检查验收的主要依据是技术设计书和国家规范。
遵循“两级检查、一级验收“的原则:检查包括项目部检查和单位质检人员检查,验收由用户或其委托单位组织,包括概查和详查(5%~10%)。
9、技术总结:主要是对任务的完成情况、设计书的执行情况等做总结,对施工中遇到的问题及处理办法等加以说明。
应包括控制布点图、精度统计表和工作量统计表等。
10、提交成果。
第4节施工测量案例施工测绘的工作内容(P52)工作内容包括:首级GPS平面控制网复测、施工控制网复测、电梯井与核心筒垂直度测量、外筒钢结构测量、建筑物主体工程沉降监测、建筑物主体工程日周期摆动测量。
施工放羊内容(P52)施工放样的任务是将图纸上设计的建筑物、构筑物的平面位置和高程按设计要求,以一定的精度在实地标定出来,作为施工的依据。
对于相当多的工程,施工规范中没有具体的测最精度的规定。
必须根据建筑物、构筑物的施工允许总误差的大小,采用“等影响原则”、“忽略不计原则”等,在测量、施工:、施工制造几方面之间进行误差分配,以确定测量工作的最大允许误差.从而根据它来制订测量方案。
作为第3方监测单位,需要投入那先设备(52)投入的设备包括双频GPS接收机、测量机器人(如TCRPl201、TCA2003等)、数字水准仪、激光投点仪等。
双频GPS接收机用于首级GPS平面控制网复测、建筑物主体工程日周期摆动测量、施工控制网复测等工作。
测量机器人用于建筑物主体工程日周期摆动测量、施工控制网复测、电梯井与核心筒垂直度测量、外筒钢结构测量等工作。
数字水准仪用于建筑物主体工程沉降监测。
如何利用激光投点仪进行竖向传递(P53)利用激光投点仪进行竖向传递的过程如下:——用激光投点仪在±o.000层(或相应的转层)控制点上,进行整平、对中。
——接收靶通常采用透明的刻有“+’’字线的有机玻璃,将有机玻璃安放在待投点层上相应的传递孔上,将激光投点仪在玻璃上的投点做上投点标记。
——为了消除仪器的轴系误差,则可以在00、900、1800,2700四个方位投点,取其中点作为最终结果。
——当全部投测完成后,再用钢尺或全站仪测量投点间的水平距离。
若投点间的水平距离与相应控制点间的距离之差在测量误差范围内,完成投点;否则重投。
第5节竣工测量案例竣工测量案例(P54)竣工测量主要是实测建设工程的现状地形图.建筑物的长度、宽度、高度、建筑面积,在现状地形图上标注建筑物与规划控制条件地物的距离,标注建筑物与道路红线、规划红线、用地界线等的关系。
竣工测量的内容(P54)1、实测l : 500地形图。
详细测绘出与竣工建筑物相关的地物、地貌,竣工建筑物的相对位置关系及与周边建筑物“四至”关系,建筑物层数,材质,竣工建筑物的阳台、雨篷、挑楷、飘窗及地下车库的准确位置,以及一层地坪高和地下车库的地坪高,并应在1:500地形图上将以上内容都表示出来。
2、根据规划许可证规定的内容完成公建配垂设施测量、公建配套设施的而积测量、小区绿地面积测量。
3、校核建筑物的平面位置、平面尺寸,测量建筑物之间的间距与设计的差值,以及建筑物与道路红线、用地界线等的距离与审批图纸相关尺寸的差值。
4、测量建筑物的占地面积、建筑面积、层数、室内外标高、层高、总高度,核实地下室的面积及相关尺寸、层高和停车泊位信息。
5、核实建筑立面造型、外墙材料、色彩信息,主要以拍照为主。
竣工地形图与一般地形图有什么不同(P55)竣工地形图除了地理要素外,还要标注建筑物各条边的尺寸,建筑外围与邻近建筑物的平面位置关系.竣工建筑物与用地红线、道路规划红线、电力规划线等规划控制线的尺寸,小区内部主要道路及车库入口宽度尺寸,竣工建筑楼号(名),建筑物一层地坪高程,车库地坪高程、地面高程(其位置、数量等信息应与建筑总平面图一致)等.应标明所有地物的性质、用途,如小区道路、小区主次入口、小区绿化、车库入口、车间、宿舍、办公楼配电房、物业管理、活动中心、幼儿园、公厕、通透式围墙等,当不同层有不同用途时,应加注记说明;同时,将规划路、界址点(线)展绘于图上,并标注建筑物与其相距尺寸,标注位置应与总平面图一致,井进行来源说明.名称也应与总平面图上注记一致。
第6节变形监测案例观测周期和次数的确定(P59)观测周期、次数初步确定如下:1、各监测项目测初值1次。
2、地铁隧道施工前期阶段(1个月),7天测量一次,约测4次。
3、地铁隧道施工阶段(2个月),所有测点3天测量一次,约测量20次;隧道经过位置附近(盾构机前后50m、隧道左右边线15m范围内)的测点(沉降点约50个,水平位移点约15个)1天测量2次,约测12次。
4、地铁隧道施工后(3个月),第一个月7天测量一次,约4次,第二个月15天测量一次,约两次,第三个月测量1次。
总测量次数约为44次。
变形监测方案设计内容(P58)1、测量方法和设备的选择;2、监测网布设;3、测量精度和观测周期的确定。
第7节地下管线的探测案例地下管线的探测案例(P61)1、背景材料城市地下管线探测是城市规划、建设和管理的一项重要工作。
某测量单位受某城市规划局委托,要对该市建成区约10 km2的地下综合管线(给排水、电力、通信、燃气、热力管线等)进行野外探测、测量,应查明所有管线的权属单位,并建立综合管线管理信息系统。
已有的档案资料记载,该城市的排水管道为水泥管或方沟,给水、电力、通信、燃气、热力管线等为导磁金属管线。
(1)设计依据(2)测区已有成果资料(3)主要仪器配备(4)探测方法(5)成果整理与提交2、分析要点(1)地下管线的种类(2)地下管线探测的特点(3)地下管线探测的方法地下管线探测的方法一般分为两种:一种是井中调查与开挖样洞或简易触探相结合的方法,目前在某些管线复杂地段和检查验收中仍需采用;另一种是仪器探测与井中调查相结合的方法,这是目前应用最为广泛的方法。
(4)地下管线探测的流程3、样题简答题:(1)在给定的主要仪器配备清单中选择合适的仪器对该城市的给排水管道进行探测?【参考答案】对给水管采用地下管线仪探测,对排水管采用地质雷达探测。
第8节精密工程的测量案例精密工程的测量案例(P63)1、背景材料高速铁路施工阶段,在无砟轨道铺设之前,首先要建立无砟轨道施工测量控制网,即建立CPⅢ平面、高程控制网,作为无砟轨道施工测量的基础。
根据无砟轨道施工的特点以及《客运专线无砟轨道铁路工程测量暂行规定》(铁建设(20061189号),某高速铁路CPⅢ平面控制网采用自由测站边角交会网,高程控制网点位和CPⅢ平面控制一致,即CPⅢ控制点不仅有平面坐标,同时具有高程。
CPⅢ测量标志采用强制对中标志,标志中心的偏差不大于0.3 mm。
