ZBSX—92A震击式标准振筛机操作规程

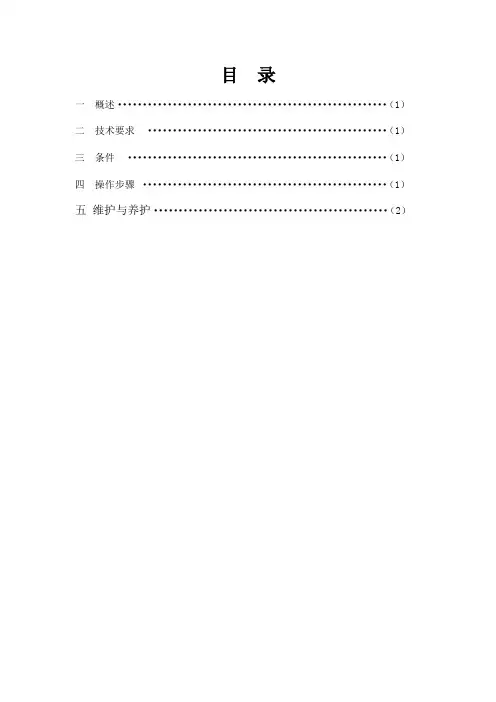

目录一概述 (1)二技术要求 (1)三条件 (1)四操作步骤 (1)五维护与养护 (2)ZBSX—92A震击式标准振筛机操作规程一、概述该机适用于地质、冶多、化工、建筑、煤碳、国防、科研、砂轮制造、水泥等部门的化验和实验室对物料进行筛分分析。

尤其对建筑业砂石骨料试验更为理想，可将15Kg骨料分二次装料，每次开机五分钟，既方便又简单完成分级工作，受到选用单位的一致好评。

二、技术要求2.1 型号：ZBSX—92A2.2 厂名：上虞市探矿仪器厂2.3 技术参数：2.3.1筛子直径：300㎜2.3.2筛子叠高：440㎜2.3.3摆动行程：25㎜2.3.4左右摆动次数:221次/分左右2.3.5震动次数:147次/分左右2.3.6上下振幅行程:8㎜2.3.7定时范围:0～60分钟2.3.8电机功率:370W 、电压:380V 转速:1400转2.3.9整机净重：130㎏三、条件试验室温度:室温四、操作步骤开机前，拧出上螺塞，加润滑油5公斤，装套筛时先将扭紧螺栓左旋以松开筛盖固定顺杆然后连同筛盖往上提，然后右旋固定就可置套筛于筛托盘上，再将扭紧螺栓左右松开往下压并右旋之使固紧即可工作，根据工作需要，需要常开可将旋钮转至常开位，需要定时工作可将旋扭转至要求定时位，需要途中停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。

五、维护与保养5.1每隔3-6个月更换淀子油一次，使用时避免盖板上的7根导杆变形。

5.2转动旋钮时，不应过快、过猛，以免损坏零件。

5.3如要定的时间小于10分钟，应先使旋扭转过10分钟位置，再拧回到所需的定时位置。

5.4注意防潮、防腐蚀，使用两年左右需清洗加油一次。

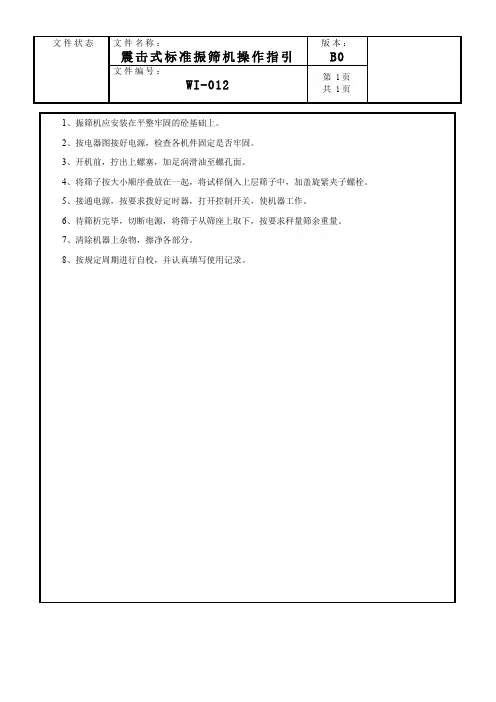

文件状态文件名称：
震击式标准振筛机操作指引版本：B0
文件编号：
WI-012 第1页
共1页
1、振筛机应安装在平整牢固的砼基础上。

2、按电器图接好电源，检查各机件固定是否牢固。

3、开机前，拧出上螺塞，加足润滑油至螺孔面。

4、将筛子按大小顺序叠放在一起，将试样倒入上层筛子中，加盖旋紧夹子螺栓。

5、接通电源，按要求拨好定时器，打开控制开关，使机器工作。

6、待筛析完毕，切断电源，将筛子从筛座上取下，按要求秤量筛余重量。

7、清除机器上杂物，擦净各部分。

8、按规定周期进行自校，并认真填写使用记录。

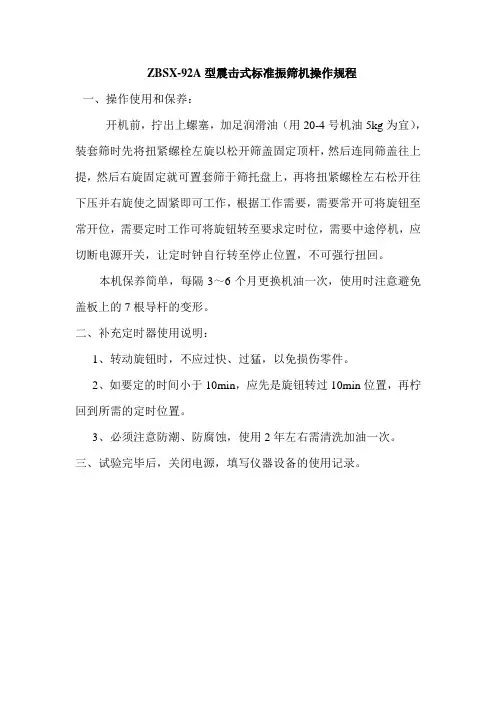

ZBSX-92A型震击式标准振筛机操作规程
一、操作使用和保养：
开机前，拧出上螺塞，加足润滑油（用20-4号机油5kg为宜），装套筛时先将扭紧螺栓左旋以松开筛盖固定顶杆，然后连同筛盖往上提，然后右旋固定就可置套筛于筛托盘上，再将扭紧螺栓左右松开往下压并右旋使之固紧即可工作，根据工作需要，需要常开可将旋钮至常开位，需要定时工作可将旋钮转至要求定时位，需要中途停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。

本机保养简单，每隔3～6个月更换机油一次，使用时注意避免盖板上的7根导杆的变形。

二、补充定时器使用说明：
1、转动旋钮时，不应过快、过猛，以免损伤零件。

2、如要定的时间小于10min，应先是旋钮转过10min位置，再柠回到所需的定时位置。

3、必须注意防潮、防腐蚀，使用2年左右需清洗加油一次。

三、试验完毕后，关闭电源，填写仪器设备的使用记录。

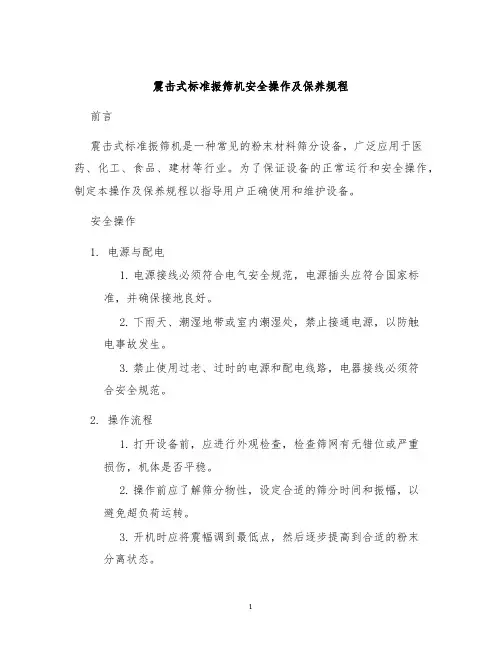

震击式标准振筛机安全操作及保养规程前言震击式标准振筛机是一种常见的粉末材料筛分设备，广泛应用于医药、化工、食品、建材等行业。

为了保证设备的正常运行和安全操作，制定本操作及保养规程以指导用户正确使用和维护设备。

安全操作1. 电源与配电1.电源接线必须符合电气安全规范，电源插头应符合国家标准，并确保接地良好。

2.下雨天、潮湿地带或室内潮湿处，禁止接通电源，以防触电事故发生。

3.禁止使用过老、过时的电源和配电线路，电器接线必须符合安全规范。

2. 操作流程1.打开设备前，应进行外观检查，检查筛网有无错位或严重损伤，机体是否平稳。

2.操作前应了解筛分物性，设定合适的筛分时间和振幅，以避免超负荷运转。

3.开机时应将震幅调到最低点，然后逐步提高到合适的粉末分离状态。

4.在开始筛分后，应定期检查筛分准确性及设备的工作状态，注意防止过度振动、过度磨损、过度压力等。

3. 注意事项1.禁止站在设备周围，以防意外伤害。

2.筛网应按照规定方式安装，不得随意卸拆。

3.筛分完成后，应关闭设备，清除筛网上的杂质与残渣，保证设备清洁干净。

保养规程1.定期检查并更换设备有易损件，如齿轮、轮套、轴承等，保证设备正常运转。

2.定期清洗设备内部，不得有尘土或油渍等污物残留。

3.筛网应进行定期更换，以免影响筛分质量。

4.禁止使用强酸、强碱等剂裁切清洗设备，使用中性清洗剂清洗。

5.严禁在设备下方工作时进行维护，如需检查清洁设备下方区域时，应采取安全带，保证人身安全。

总结震击式标准振筛机是一种粉体材料筛分的专用设备，安全操作和保养对于设备的稳定运行至关重要。

遵循本操作及保养规程，能够保障设备安全稳定、持续运作，延长使用寿命，提高生产效率。

因此，用户在使用设备时，应严格按照本规程执行，确保设备运行安全、稳定，避免不必要的安全事故和经济损失。

震击式标准振筛机-使用说明书简介震击式标准振筛机是用于对粉状和颗粒状材料进行筛分和分级的专业设备。

它可用于对各种材料进行分级，例如谷物，饲料，化学品，药品，矿物，土壤等。

产品特点•所有被用于筛分的材料都可以通过标准筛网进行分离•准确，可重复的筛分结果•能够在任意时刻对筛分过程进行中断和再启动，使用户更好地了解筛分过程•大大减少了筛分过程中的噪声和振动设备操作流程1.准备工作•根据所需筛分的颗粒大小，选择合适的标准筛网。

•将标准筛网放置在筛网架上，并拧紧定位螺钉。

•将待测材料加入振动筛机的筛分室中，不要超过筛分室的标记线。

2.开始筛分•按下启动按钮，电机开始工作，震动筛机开始工作。

•通过控制面板上的计时器和振幅控制按钮调整筛分时间和振动幅度。

3.结束筛分•当筛分时间结束后，按下停止按钮，电机停止工作，筛分结束。

•取出标准筛网，将留在其中的颗粒进行重量或可视化分析。

•清洁筛分室和标准筛网，并留意安全。

设备维护1.每次使用之后，应及时清洁设备，以避免堵塞和损坏。

2.定期检查机器的电气元件是否损坏，必要时更换。

3.定期检查机器的传动部件是否正常，必要时加油或调整。

注意事项•使用设备时，必须戴上手套、护目镜和口罩，以免发生意外事故。

•离开设备前，应确保电源已关闭。

•规定筛分时间内，未得到理想的筛分结果，可以适当延长筛分时间，或者使用更细的标准筛网。

•机器应避免长时间的空载工作，以免设备损坏。

•禁止在设备工作时进入筛分室，以免被残留材料伤害。

震击式标准振筛机是一种用于分级筛分材料的专业设备，其操作简单，使用效果好，能够确保准确、可重复的筛分结果。

只需要按照本手册的操作流程和注意事项，即可安全并顺利地完成筛分工作。

为了保证设备的长期稳定工作，还需要定期进行维护和检查。

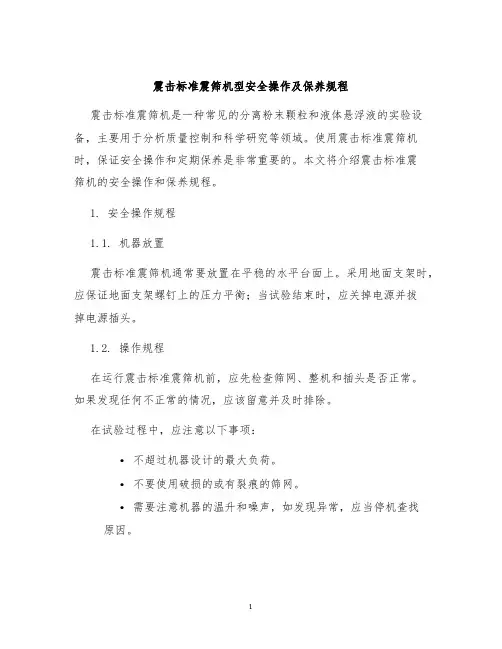

震击标准震筛机型安全操作及保养规程震击标准震筛机是一种常见的分离粉末颗粒和液体悬浮液的实验设备，主要用于分析质量控制和科学研究等领域。

使用震击标准震筛机时，保证安全操作和定期保养是非常重要的。

本文将介绍震击标准震筛机的安全操作和保养规程。

1. 安全操作规程1.1. 机器放置震击标准震筛机通常要放置在平稳的水平台面上。

采用地面支架时，应保证地面支架螺钉上的压力平衡；当试验结束时，应关掉电源并拔掉电源插头。

1.2. 操作规程在运行震击标准震筛机前，应先检查筛网、整机和插头是否正常。

如果发现任何不正常的情况，应该留意并及时排除。

在试验过程中，应注意以下事项：•不超过机器设计的最大负荷。

•不要使用破损的或有裂痕的筛网。

•需要注意机器的温升和噪声，如发现异常，应当停机查找原因。

1.3. 安全保护在设备操作时，也要注意以下事项：•需要穿戴符合安全标准的服装和安全鞋。

•不要使用此设备进行超过其有效功能的试验。

•不要在设备操作时触摸或伸手进入设备内部，以防危险事故的发生。

1.4. 紧急保护如果发现设备有异常或者设备发生故障，请立即停机，引导试验人员采取相应的操作。

每次使用后都要进行大力清洗，并检查所有部件是否正常运转。

2. 保养规程2.1. 清洗保养每次使用结束后，应清洗所有部件，并使用温水和肥皂清洗整机。

用干布擦干整机并存放在安全干燥设备中，以保证持续处于良好运作状态。

2.2. 定期保养对于经常使用的震击标准震筛机，应该每个月进行一次清洗和维修。

并且，应定期更换筛网，以确保精度和准确性。

需要注意以下几点：•筛网必须轻轻搬下放在洁净地面上，谨防损坏。

•各个接口和部件必需紧固，以防止发生卡死和变形。

•应该定期检查电缆、卡扣、冷却排和螺钉是否有松动和异物堵塞等问题。

3. 总结在操作和保养震击标准震筛机时，需要注意以下几点：•安全操作：遵循机器使用规程和注意操作细节。

•安全保护：穿戴符合标准的服装和安全鞋，规避故障；•紧急保护：及时停止机器，引导操作人员采取相应的操作。

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改震击式标准震筛机操作规程(2020年)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.震击式标准震筛机操作规程(2020年)1目的保证骨料颗粒级配试验时筛分符合规定的要求。

2适用范围3引用标准无4操作规程4.1通电前，先检查振筛机的电气性能，并应注意是否有断路或漏电现象。

4.2按规定称取试样，按筛孔大在上，筛孔小在下的顺序，将试验筛放置在振筛机机架内，盖上盖子，固紧顶端螺丝。

4.3接通电源，选取定时时间10min，启动振筛机电源开关，并按规定进行试验。

4.4振筛机工作完毕后，切断电源。

4.5做好落手清工作。

4.6记录《测量设备使用记录》。

5维修与保养5.1日常保养工作由检测人员负责。

5.2每隔3-6个月更换锭子油一次。

5.3每使用两年由机修工清洗加油一次。

5.4日常维修由公司机修工负责，大修可委托生产厂进行，大修后必须重新进行鉴定。

6安全规定震击时检测人员应与振筛机保持一定的安全距离。

云博创意设计MzYunBo Creative Design Co., Ltd.。

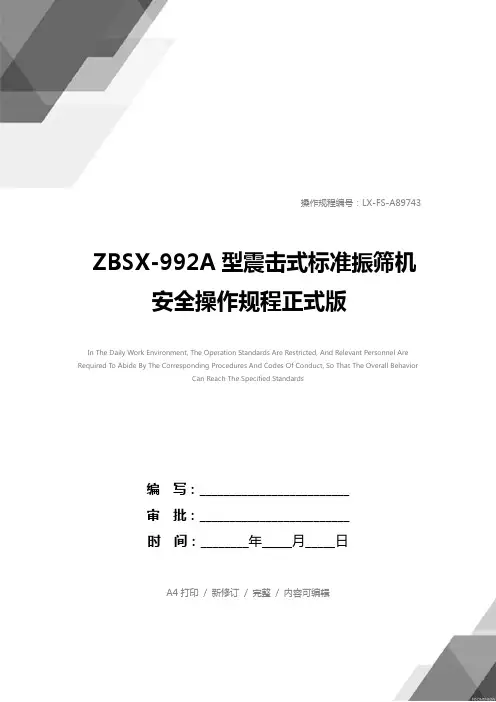

操作规程编号：LX-FS-A89743ZBSX-992A型震击式标准振筛机安全操作规程正式版In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑ZBSX-992A型震击式标准振筛机安全操作规程正式版使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1、开机前，拧出155A上螺塞，加足润滑油（用油的淀于油子至螺孔面。

2、接通电源。

3、按工作需要选择旋钮转位。

4、转动旋钮时，不应过快、过猛，以免损坏零件。

5、如要定的时间小于10分钟，应先使旋钮转动10分钟位置，拧回到所需的定时位置。

6、需要中途停机，应切断电源开关，让定时钟自行转至停止，不可强行钮回。

7、工作完毕，切断电源，把机器擦拭干净。

请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

ZBSX-92A型震击式标准
振筛机操作规程
1、开机前，拧出上螺塞，加润滑油5Kg（用油以淀子油为宜），装套筛时，先将扭紧螺栓左旋以松开筛盖回定顶杆，然后连同筛盖往上提，然后右旋固定就可置套筛于筛托盘上，再将扭紧螺栓左右松开往下压，并右旋之使固紧即可工作，根据工作需要，需要常开可将旋扭至常开位，需要定时工作可将旋钮转至要求定时位，需要中途停机应切断电源开关，让定时中自行转至停止位置，不可强行扭回。

2、每隔3—6个月更换淀子油一次，使用时注意避免盖板上的七根导杆变形。

3、在使用定时器时，转动旋钮时不应过快、过猛，以免损坏零件。

4、如要定的时间小于10分钟，应先使用旋钮转过10分钟位置，再拧回到所需的定量位置。

5、必须注意防潮，防腐蚀，使用2年左右需清洗油一次。

河南强盛商品混凝土有限公司。

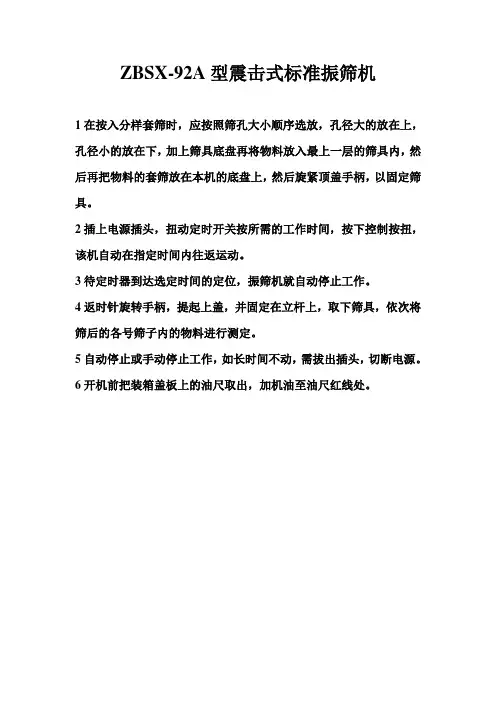

ZBSX-92A型震击式标准振筛机
1在按入分样套筛时，应按照筛孔大小顺序选放，孔径大的放在上，孔径小的放在下，加上筛具底盘再将物料放入最上一层的筛具内，然后再把物料的套筛放在本机的底盘上，然后旋紧顶盖手柄，以固定筛具。

2插上电源插头，扭动定时开关按所需的工作时间，按下控制按扭，该机自动在指定时间内往返运动。

3待定时器到达选定时间的定位，振筛机就自动停止工作。

4返时针旋转手柄，提起上盖，并固定在立杆上，取下筛具，依次将筛后的各号筛子内的物料进行测定。

5自动停止或手动停止工作，如长时间不动，需拔出插头，切断电源。

6开机前把装箱盖板上的油尺取出，加机油至油尺红线处。

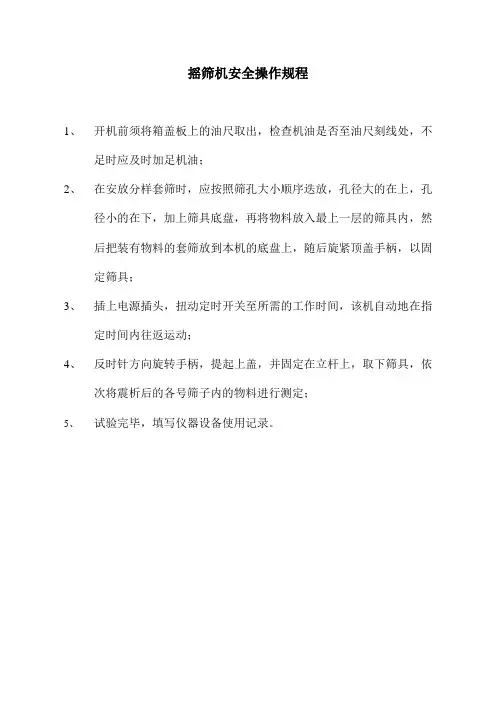

摇筛机安全操作规程
1、开机前须将箱盖板上的油尺取出，检查机油是否至油尺刻线处，不
足时应及时加足机油；
2、在安放分样套筛时，应按照筛孔大小顺序迭放，孔径大的在上，孔
径小的在下，加上筛具底盘，再将物料放入最上一层的筛具内，然后把装有物料的套筛放到本机的底盘上，随后旋紧顶盖手柄，以固定筛具；
3、插上电源插头，扭动定时开关至所需的工作时间，该机自动地在指
定时间内往返运动；
4、反时针方向旋转手柄，提起上盖，并固定在立杆上，取下筛具，依
次将震析后的各号筛子内的物料进行测定；
5、试验完毕，填写仪器设备使用记录。

震击式标准振筛机操作规程
一、开机前，拧出（155A）上螺栓，加足润滑油（用油以淀子油为宜）至螺孔面，装套筛时先将扭紧螺栓（55A）左旋以松开筛盖固定顶杆（47A）然后连同筛盖（43A）往上提，然后右旋固定就可置套筛于筛托盘（62A）上，再将扭紧螺栓左右松开往下压，并右旋使之固紧即可工作，根据工作需要，需要常开可将旋钮转至常开位，需要定时工作可将旋钮转至要求定时位，需要中途停机，应切断电源并关，让定时钟自行转至停止位置，不可强行扭回。

二、每隔3-6个月更换淀子油一次，使用时注意避免盖板上的3根导杆的变形。

三、转头旋钮时，不应过快，过猛以免损坏零件。

必须注意防潮、防腐蚀，使用两年左右等清洗加油一次。

文件状态文件名称：
震击式标准振筛机操作指引版本：A0
文件编号：
FM-007 第1页共1页
1、振筛机应安装在平整牢固的砼基础上。

2、按电器图接好电源，检查各机件固定是否牢固。

3、开机前，拧出上螺塞，加足润滑油（用20-4号机油5kg为宜），装套筛时先将扭紧螺栓左
旋以松开筛盖固定顶杆然后连同筛盖往上提，然后右旋固定就可置套筛于筛托盘上，再将扭紧螺栓左右松开往下压并右旋使之固紧即可工作，根据工作需要，需要常开可将旋钮转至常开位，需要定时工作可将旋钮转至要求定时位，需要途中停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。

4、将筛子按大小顺序叠放在一起，将试样倒入上层筛子中，加盖旋紧夹子螺栓。

5、接通电源，按要求拨好定时器，打开控制开关，使机器工作。

6、待筛析完毕，切断电源，将筛子从筛座上取下，按要求称量筛余重量。

7、清除机器上杂物，擦净各部分。

8、按规定周期进行自校，并认真填写使用记录。

9、机器保养每隔3～6个月更换机油一次，使用时注意避免盖板上的7根导杆的变形。

10、定时器使用说明：
①转动旋钮时不应过快、过猛，以免损坏零件。

②如要定的时间小于10min,应先使旋钮转过10min位置，再拧回到所需的定时位置。

③必须注意防潮、防腐蚀，使用两年左右需清洗加油一次。

ZBSX-92A型震击式标准振筛机一、92A型技术参数1、筛具最大直径-----------------------------------300毫米2、筛层叠高-----------------------------------------440毫米3、摆动行程------------------------------------------25毫米4、左右摆动次数-----------------------------------221次/分左右5、震击次数-----------------------------------------147次/分左右6、上下震幅行程-----------------------------------6毫米7、定时范围-----------------------------------------0——60分钟8、电机功率-----------------------------------------370W电压-----------------------------------------380W转速-----------------------------------------1400转9、重量-----------------------------------------130KG二、用途92A型振筛机适用于地质、冶金、化工煤炭、国防、科研、砂轮、水泥、建筑等部门的化验和试验室中对物料进行筛分分析。

三、原理该机主要有转动、擂动震击、夹紧机构及电器这五部分组成。

电动机通过传动片传递给主轴，由主轴上的涡轮付带动凸轮轴作震击运动，使筛座具有回转及震击双重运动，以达到筛具对物料进行分筛之目的。

四、使用说明1、在按入分样套筛时，应按照筛孔大小顺序选放孔径大的放上面，孔径小的放下面，加上筛具底盘，再将物料放入最上一层的筛具内，然后再把物料的套筛放到本机的底盘上，随后旋紧顶盖手柄，以固定筛具。

震击式标准振筛机操作规程
一、开机前，拧出（155A）上螺塞，加足润滑油（用20-4号机油5
公斤为宜），装套筛时先将扭紧螺栓（55A）左旋以松开筛盖固定顶杆（47A）然后连同筛盖（43A）往上提，然后右旋固定就可置套筛于筛托盘（62A）上，再将钮螺旋左右松开往下压并右旋之使固紧即可工作，根据工作需要，需要常开可将旋钮转至常开位，需要定时工作可将旋钮转至需要定时位，需要途中停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。

本机保养简单，每隔3-6个月更换机油一次，使用时注意避免盖板上的7根导线的变形。

二、补充定时器使用说明：
1.转动旋钮时，不应过快，过猛，以免损坏零件。

2.如要定的时间小于10分钟，应先使旋钮转过10分钟位置，再拧
回到所需要的定时位置。

3.必须注意防潮、防腐蚀，使用两半左右需清洗加油一次。

震击式标准振摆仪使用说明书一、震击式标准振摆仪概述：ZBSX-92A震击式标准振摆仪适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析，每次开机5分钟，既方便又简单完成分级工作。

整套结构由电动机控制箱，摆动座、定时器、夹筛盘、套筛等部分组成。

具有体积小、重量轻、外泽美观优雅，其结构先进，性能良好，转幅度大，振击力强，筛分效果好，使用装夹方便灵活。

好仪器，好资料，尽在沧州建仪（）。

欢迎查询。

打造中国建仪销售第一品牌，树立沧州产品全新形象二、震击式标准振摆仪主要结构性能：主要由摆动机构，震击机构，夹紧机构等部分组成。

电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径供应商，也等于偏心距的平面圆周摆动。

同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。

三、震击式标准振摆仪主要特点：具有体积小，重量轻外型美观，装备自动停止装置，结构先进，性能良好，转幅度大，振击力强筛选效果好，能耗低,运行高效,耐磨性高,使用装夹套筛方便灵活等优点。

四、震击式标准振摆仪技术参数：1、筛子直径：300mm/200mm2、震幅；8mm3、振击次数：147次／分4、筛摇动次数：221次／分5、回转半径：12.5mm6、电机功率：0.75KW7、电压380V五、震击式标准振摆仪校准规程l、外观检查：1.1开启振筛机，检查各电器元件和机械零部件是否安全可靠。

2、振幅检测：2.1在振筛机停止状态下，用直板尺0mm刻度，对齐托盘上边缘，用手盘动传动装置，在托盘到最高点时，读取直板尺刻度，即为振幅，标准振幅为8mm，允许偏差为±lmm。

3、筛摇动次数的检测：3.1开启振筛机，用秒表计时，数5秒时间内筛子摇动次数，连续测3次，并计算出其平均摇动次数。

3.2筛摇动次数的标准值为221次/分，允许偏差±2次/分。

震击式标准振筛机型安全操作及保养规程1. 引言震击式标准振筛机是一种常见的固体颗粒筛分设备，广泛应用于冶金、化工、建材、矿山等行业。

为了确保设备正常运行并延长其使用寿命，本文档将介绍震击式标准振筛机的安全操作和保养规程。

2. 安全操作规程为了保障操作人员的人身安全和设备的正常运行，必须遵循以下操作规程：2.1 设备准备•确保设备周围环境清洁，避免堆积物和障碍物影响设备运行。

•检查电源是否正常，并做好电源接地保护措施。

•检查设备是否安装在稳固的地面上，避免因振动引起滑动或倾斜。

2.2 设备启动•打开控制柜，按照说明书操作，确保各个部位的电气设备正常启动。

•检查振筛机的振动电机和传动装置是否工作正常。

•关注设备的运行指示灯，确保设备启动正常。

2.3 操作注意事项•操作人员应穿戴符合安全要求的工作服和防护用品，如工作鞋、手套、护目镜等。

•严禁将手或其他物品伸入振筛机的工作区域，避免发生意外伤害。

•注意设备的操作规程，不得超过设备规定的处理量和筛分工艺要求。

•避免超负荷运行和长时间连续运行，必要时应进行适当的停机休息。

•定期检查设备防护装置的完好性，确保其正常运行。

2.4 设备停机•停止供电，关闭振筛机主电源。

•清理设备周围的物料和积灰。

•定期对设备进行维护保养，并做好记录。

3. 保养规程正确的保养措施可以提高设备的稳定性和使用寿命，以下是一些常规的保养规程：3.1 日常保养•清理和检查设备的筛网，避免堵塞和损坏。

•对设备传动装置进行润滑，确保其正常运转。

•定期清洗设备零部件，避免积灰和腐蚀。

3.2 定期保养•检查设备各个部位的紧固件，确保其处于正常的紧固状态。

•检查设备电气系统的连接，确保接线良好，无漏电现象。

•对设备的振动电机进行检查和保养，确保其正常工作。

4. 总结本文档介绍了震击式标准振筛机的安全操作和保养规程。

严格按照规程操作，可以确保设备的运行安全和使用寿命。

在使用过程中，操作人员应注意安全事项，如穿戴防护用品、禁止伸手进入工作区域等。
