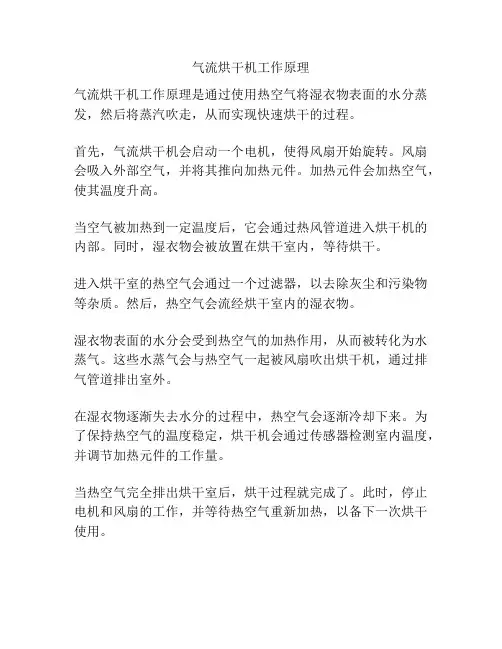

气流烘干机的结构原理
由于气流式烘干机外形奇特，很多朋友认为它很有技术含量，其实不要被它的外观所迷惑，他的结构是非常简单的，我们在维修时要了解它的结构，在购买前也要搞清楚它的技术原理。

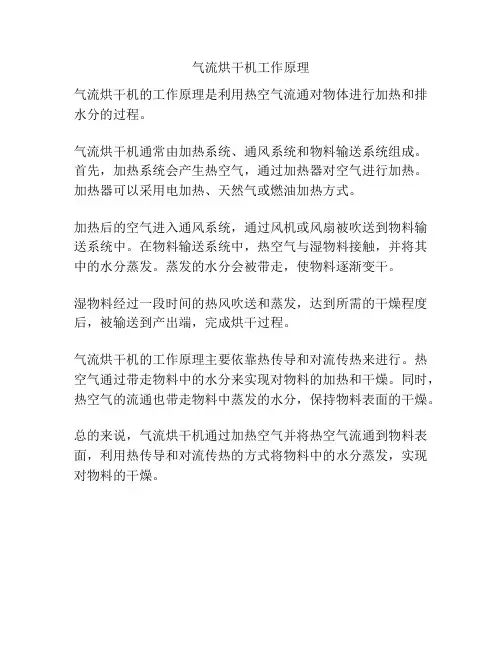

说白了，就是一系类的通风管加了一个旋风分离器，锯末木渣与热空气混合通过这个管道，在通过的过程中锯末被加热从而去除其中的水分，去除水分的锯末最后通过锥形的旋风分离器与热空气分离落下，这就是气流式烘干机的原理。
整个气流式烘干机最核心的部分就是最后那个像个漏斗形状的东西，它其实和烟气处理中常用的除尘设备一样，学名叫“旋风分离器”，它的作用是尽可能除去输送介质气体中携带的固体颗粒杂质和液滴，达到气固液分离，以保证管道及设备的正常运行。在机制木炭生产过程中它的作用是将热空气烘干的锯末进行分离，这个机器最早出现在19世纪，现在技术已经非常成熟。
气流式烘干机的主要部件旋风分离器的原理图，热空气夹杂锯末经过管道来到设备入口进入设备内旋风分离区，当含锯末的热空气沿轴向进入旋风分离管后，气流受导向叶片的导流作用而产生强烈旋转，气流沿筒体呈螺旋形向下进入旋风筒体，密度大的锯末木渣在离心力作用下被甩向器壁，并在重力作用下，沿筒壁下落落到地上。旋转的气流在筒体内收缩向中心流动，向上形成二次涡流经设备顶部出口流出。
由于气流式烘干机结构简单易操作，所以一般出现问题的可能性不大，但是由于各地生产机制木炭的原料锯末木渣含水率不同，所以`在烘干时难免出现烘干不均或残留水分过大，这就需要二次烘干或加长烘干管道，当然也可以提高进入烘干机的热空气温度来解决，怎么样，就这么简单，
本文有力合木炭机厂编辑
YF-ED-J8312 可按资料类型定义编号 烘干机、冷却机安全操作 规程实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
烘干机、冷却机安全操作规程实 用版 提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 一、进入岗位必须佩带安全帽，设备启动 前应检查套头有无积料，有则清除后方可开 车。正常运转后应随时观察各下料口是否通 畅。 二、筒体内抄板要定期检查，如有损坏或 脱落应及时汇报班组长，做好记录，恰当时间 给予修理，定期检查引风管道是否堵塞，并清 理干净。 三、托轮及传动齿轮每班加油三次，发现 异常声响立即向班组长汇报，及时停车，以免
引起重大损失，减速机每班检查一次，发现缺油及时补充润滑油脂。 四、随时观察烘干机、冷却机挡轮运转是否正常，筒体是否移位，振动锤焊接部位是否牢靠。密切注意减速箱及传动部位有无振动，电机与减速机联轴器弹性垫及螺栓是否完好，发现问题及时报告修理。 五、设备正常运转进禁止进入内部，如有需要必须上报通知总控室停车，并派专人监护。
编号：SM-ZD-86325 滚筒干燥机安全操作规程 及注意事项 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
滚筒干燥机安全操作规程及注意事 项 简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 1、安全操作规程： （1）、开车前做好下列准备工作： A、检查高温烟气闸门及热风炉系统是否正常工作； B、检查各导管和调节阀门及附属设备是否正常运行； C、检查给料、卸料及输送设备有无杂物。 (2)、开车顺序： A、点燃热风炉，调节炉内煤层厚度及鼓引风量，使煤粉炉温度缓慢提升； B、启动袋除尘压缩空气系统，将储气罐压力调至0.5～ 0.7Mpa； C、开动引风机； D、开动螺旋输送机、出料皮带机； E、开动干燥机电机控制系统；
F、开动入料系统运输设备。 (3）、停车顺序： A、停车前30分钟，对热风炉开始压火同时停止喂料，停车时打开热风炉短路烟道闸门放空热量； B、待干燥机筒体内的物料全部卸完后，筒体冷却后，方可关闭干燥机的传动电机； C、停止出料皮带机； D、停车后每隔15～20分钟转动一次筒体，直至筒体冷却为止，以防筒体变形，如因事故停车，除马上停止供燃料煤、打开短路烟道放空热量外，同时也应按上述方法转动筒体，筒内的物料也应排空，直至筒体冷却为止。 (4)、干燥机在操作过程中常见的问题，产生的原因及消除的方法： A、烘干后的物料终水分大于规定值，产生的原因是按生产能力加料，而与之相配的热量不足，应提高炉温（但入机的热气体的温度不得超过750℃），所以应减少湿物料的喂入量。 B、烘干后物料的终水分低于规定值，产生的原因是热量
第一章气流干燥的设计原则 (2) 干燥的目的及各种不同干燥方式 (2) 气流干燥过程及适用范围 (2) 气流干燥过程 (2) 气流干燥器适用对象 (3) 对流干燥流程、设备和某些操作条件的确定 (3) 干燥流程的主体设备 (4) 干燥对象氯酸钠的特性 (4) 第二章气流干燥器的设计基础 (5) 颗粒在气流干燥管中的运动 (5) 加速运动与等速运动及其特征 (5) 球形颗粒在气流中的运动速度 (5) 颗粒在气流干燥器中的对流传热系数 (6) 颗粒在气流干燥器中的对流传热速率 (6) 加速运动阶段 (6) 等速运动阶段 (7) 第三章气流干燥器的设计计算 (8) 物料、热量衡算 (8) 设计条件 (8) 干燥器的物料衡算 (9) 干燥器的热量衡算 (9) 气流干燥管直径和高度的计算 (11) 干燥管管径的计算 (11) 干燥管高度计算 (12) 气流干燥管的压降 (14) 气固相与干燥管壁的摩擦损失 (14) 克服位能提高所需压降 (14) 颗粒加速所引起的压降损失 (14) 局部阻力损失 (14) 辅助设备的选型 (15) 风机 (15) 预热器 (15) 及壁厚的核算 (15) 第四章后记 (17) 设计心得体会 (17) 符号说明 (17) 附录 (19) 参考文献 (19)

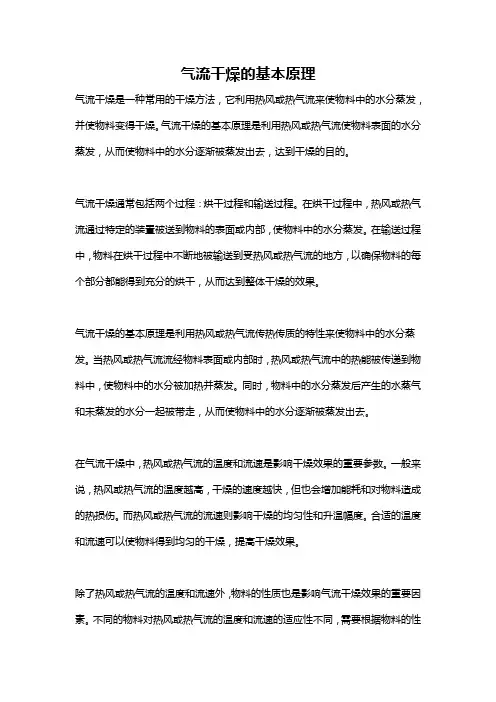

第一章气流干燥的设计原则 气流装置的设计内容包括干燥介质的选择，流程的确定，搜集和整理有关数据，干燥过程的物料和能量的衡算，干燥管结构类型和主要工艺尺寸的确定，干燥条件的确定以及主要辅助设备类型选型及设计，绘制表明物料流向﹑流量﹑组成﹑主要控制点和各设备之间相互个关系的工艺流程图和干燥装置主要设备总装置图等。 干燥的目的及各种不同干燥方式 干燥的目的主要是便于物料的储藏﹑运输和加工，通过干燥使产品或半成品达到要求的含湿标准。 将湿物料中的湿分(常见的为水分)除去的方法很多，如压榨﹑过滤﹑离心﹑冷冻及利用干燥剂等等。但综合除湿程度﹑操作的可靠性﹑经济性和处理能力，干燥是工业生产中应用最普遍的除湿方法。就干燥而言，根据传递方式的不同可分为传导干燥﹑对流干燥﹑辐射干燥和介电加热干燥。 气流干燥过程及适用范围 1.2.1 气流干燥过程 气流干燥装置是连续常压干燥器的一种。颗粒状或粉末状湿物料通过带式供料器从干燥器底部进入，同时高温干燥介质也从干燥器底部进入，并达到一定的流速将湿物料分散和悬浮于气流中，在物料和热介质气流一并沿干燥管向上流动的同时,发生高效的传质传热，达到快速干燥的目的。 适当的安装风机在系统中的位置，气流干燥器可以在正压下操作，对于有毒或粉尘污染可能较大的情况，采用真空操作，产品不宜泄露,有利于保持生产环境；同时也有利于降低水分汽化温度，保护热敏性物料。但此时风机处于抽气工作状态,所抽的气体温度较高，并可能含有一些颗粒和
第一章气流干燥的设计原则 (2) 1.1干燥的目的及各种不同干燥方式 (2) 1.2 气流干燥过程及适用范围 (2) 1.2.1 气流干燥过程 (2) 1.2.2气流干燥器适用对象 (3) 1.3对流干燥流程、设备和某些操作条件的确定 (3) 1.3.1 干燥流程的主体设备 (4) 1.4干燥对象氯酸钠的特性 (4) 第二章气流干燥器的设计基础 (5) 2.1颗粒在气流干燥管中的运动 (5) 2.1.1加速运动与等速运动及其特征 (5) 2.1.2 球形颗粒在气流中的运动速度 (5) 2.2 颗粒在气流干燥器中的对流传热系数 (6) 2.3 颗粒在气流干燥器中的对流传热速率 (6) 2.3.1加速运动阶段 (6) 2.3.2等速运动阶段 (7) 第三章气流干燥器的设计计算 (8) 3.1物料、热量衡算 (8) 3.1.1设计条件 (8) 3.1.2干燥器的物料衡算 (9) 3.1.3干燥器的热量衡算 (9) 3.2气流干燥管直径和高度的计算 (10) 3.2.1干燥管管径的计算 (10) 3.2.2干燥管高度计算 (11) 3.3气流干燥管的压降 (13) 3.3.1气固相与干燥管壁的摩擦损失 (13) 3.3.2克服位能提高所需压降 (13) 3.3.3颗粒加速所引起的压降损失 (13) 3.3.4局部阻力损失 (13) 3.4辅助设备的选型 (14) 3.4.1风机 (14) 3.4.2预热器 (14) 3.4.3及壁厚的核算 (14) 第四章后记 (15) 4.1设计心得体会 (15) 4.2符号说明 (16) 附录 (16) 参考文献 (16)

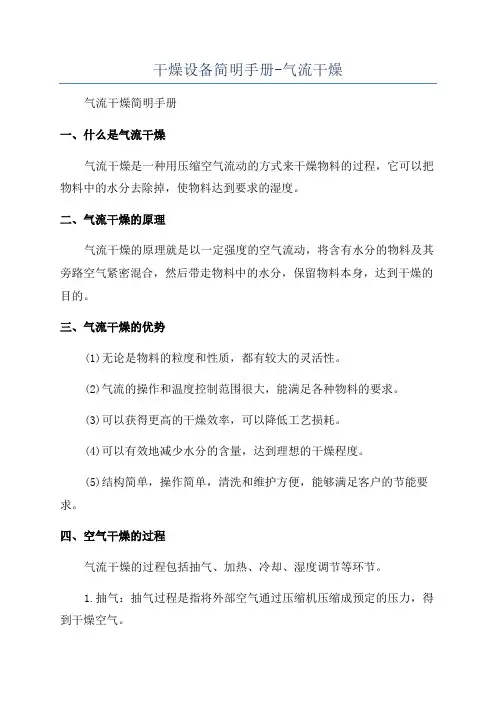

第一章气流干燥的设计原则 气流装置的设计内容包括干燥介质的选择，流程的确定，搜集和整理有关数据，干燥过程的物料和能量的衡算，干燥管结构类型和主要工艺尺寸的确定，干燥条件的确定以及主要辅助设备类型选型及设计，绘制表明物料流向﹑流量﹑组成﹑主要控制点和各设备之间相互个关系的工艺流程图和干燥装置主要设备总装置图等。 1.1干燥的目的及各种不同干燥方式 干燥的目的主要是便于物料的储藏﹑运输和加工，通过干燥使产品或半成品达到要求的含湿标准。 将湿物料中的湿分(常见的为水分)除去的方法很多，如压榨﹑过滤﹑离心﹑冷冻及利用干燥剂等等。但综合除湿程度﹑操作的可靠性﹑经济性和处理能力，干燥是工业生产中应用最普遍的除湿方法。就干燥而言，根据传递方式的不同可分为传导干燥﹑对流干燥﹑辐射干燥和介电加热干燥。 1.2 气流干燥过程及适用范围 1.2.1 气流干燥过程 气流干燥装置是连续常压干燥器的一种。颗粒状或粉末状湿物料通过带式供料器从干燥器底部进入，同时高温干燥介质也从干燥器底部进入，并达到一定的流速将湿物料分散和悬浮于气流中，在物料和热介质气流一并沿干燥管向上流动的同时,发生高效的传质传热，达到快速干燥的目的。 适当的安装风机在系统中的位置，气流干燥器可以在正压下操作，对于有毒或粉尘污染可能较大的情况，采用真空操作，产品不宜泄露,有利于保持生产环境；同时也有利于降低水分汽化温度，保护热敏性物料。但此时风机处于抽气工作状态,所抽的气体温度较高，并可能含有一些颗粒和粉
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月 洗衣房烘干机安全操作规 程示范文本
规程文书样本 QCT/FS-ZH-GZ-K453 洗衣房烘干机安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、检查并清洁机体，开启电源制和蒸汽阀开关。 2、每天第一次开机，应到烘干机背后把隔夜的冷水放掉，直至有蒸汽喷出。 3、每天分5次清洁机底的尘网，时间分别为：10：00、12：00、14：00、16：00及下班前。 4、机器工作期间，员工留意运行情况，发现异常或出现故障，应立即切断电源，向主管报告。 5、工作完成后关闭电源制和蒸汽阀开关，清洁机体，烘干机内不能摆放任何布草过夜。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion 第2页/总2页

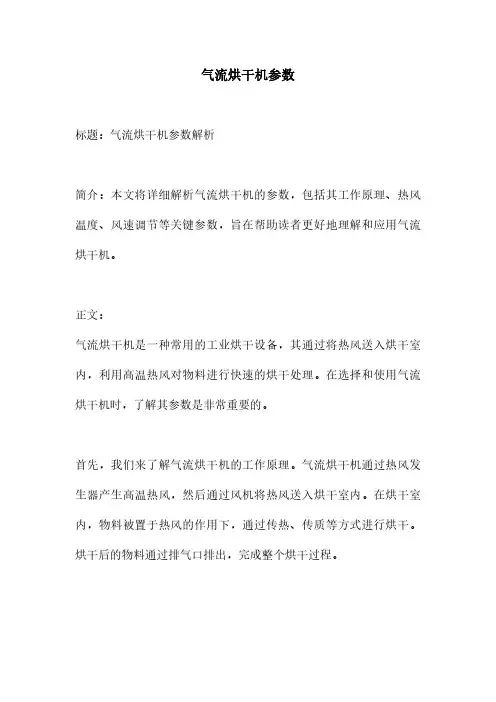

◎气流干燥管 8、电气绝缘完好，设备外壳必须有可靠的保护接地或保护接零。 9、真空泵应经常更换真空泵油。 10、取出被处理的物品时，如处理的是易燃物品，必须待温度冷却到低于燃点后，才能放入空气，以免发生氧化反应引起燃烧。 工作原理 湿物料经输送机与加热后的空气同时进入干燥器，松散的粉粒状物料分散悬浮于热空气中，二者充分混和，在气流夹带的过程中瞬间脱除水分。通过气流干燥器管径的大小交替变化，使得物料颗粒在干燥的目的、干燥后的成品从旋风分离器排出，一小部分飞粉由二级旋风除尘器或布袋除尘器得到回收利用根据干燥作业形式不同，有以下四种系列产品：1、Ｆ系列2、ｚ系列3、ｘ系列4、ｓｚ系列。Ｆ型是负压操作，物料经过风机带有粉碎作用，Ｘ型为多级尾气循环型，ＳＺ型是集闪蒸干燥与气流干燥为一体的强化型气流干燥器，式我公司根据用户要求设计的新型干燥设备。 产品特点 ● 适用于粒径范围在5um～5mm之间的粉粒状物料表面水的干燥； ● 干燥强度大、设备投资省：占地面积小。 ● 自动化程度高、产品质量好，干燥时间极短，产品不与外界接触，污染小，质量好。 ● 设备成套供应、热源自由选择，用户可根据需要添置除尘器或其他辅助设备。 在加热方式选择上，气流干燥设备有较大的适应性，用户可以根据所在地区的条件选用蒸汽、点、热风炉加热、同时又可根据物料耐热温度(或热风温度)选择：≤150℃时。可选用蒸汽加热；≤200时，电加热(或蒸汽加热，电补偿或导热油加热)；≤300℃时，热媒热风炉；≤600℃时，燃油热风炉。 技术咨询及试验 气流干燥式一种批量大、热效率较高的快速连续瞬间干燥设备，虽然其适用于多种物料的干燥，如糯米粉、糟渣类、南瓜子皮等饲料颗粒、A.B.C中间体、白炭黑、苯吡唑酮、茶粕、
烘干机操作规程 1﹒本机操作人员必须为规定许可专职人员，且须接受过安全操作的教育培训后方可上岗操作。 2﹒在机器的操作﹑检查﹑维护前必须先详阅干燥机使用保养说明书，熟悉掌握有关知识和注意事项（P67﹑P68），杜绝违障操作，确保安全作业。 3﹒启动机器前，须确认场地无闲杂人员方可启动，干燥机通电前绿色接地接触良好，工作电压保证交流三相380伏，控制箱上电流开关应置于[OFF]位置。 4﹒运转前务必做好适当的保养﹑准备工作，燃料的加油务必在运转前实施，加油时严禁烟火，运转中需加油时，必须停机后，才可进行。 5﹒机器在运转间，严禁闲杂人员，儿童在干燥机附近逗留，禁止无人看管之运转。 6﹒干燥机在运转时，身体任何部位及衣服不得放在或靠近搅龙﹑皮带﹑提升机﹑风机﹑热风炉出渣机等运转部件及其附近，以免发生意外事故，也不要将工具，另件等异物放在及其上，以免造成机器损坏。 7﹒在机器运转时，严禁打开任何安全盖（板门），漏斗门板，检查窗及粮仓仓门等，以避免被机器卷入或因跑粮威胁到设备和人身安全事故发生。 8﹒干燥时要充分保持空气流通；必须保持谷物在干燥机内均匀流动，不出现死区域堵塞，以防谷物在高温下长时间滞留而引火燃烧；若发生起火和坏粮危险时，应立即切断全部电源，同时关闭热风炉燃烧器；燃烧器点火后，务必确认是否正常燃烧。 9﹒在烘干小麦和水份超过30%的水稻时，只准装额定装载量的80%～90%，以免造成堵塞，严重时发生崩仓毁机的危险。 10﹒干燥机在运转中，严禁使用交直流电焊机或切割机。 11﹒若干燥机发生故障，或需检修时，必须停电后进行，非专业人员不得随意折卸；在检查时应使用电压等级合适且合格的工具；登高检修时，要系好安全带。 12﹒干燥机场地要随时保持干净状态，作业完工后，做好清洁工作。 建德市大同镇助农农机服务专业合作社益明家庭农场 二○一三年六月修订

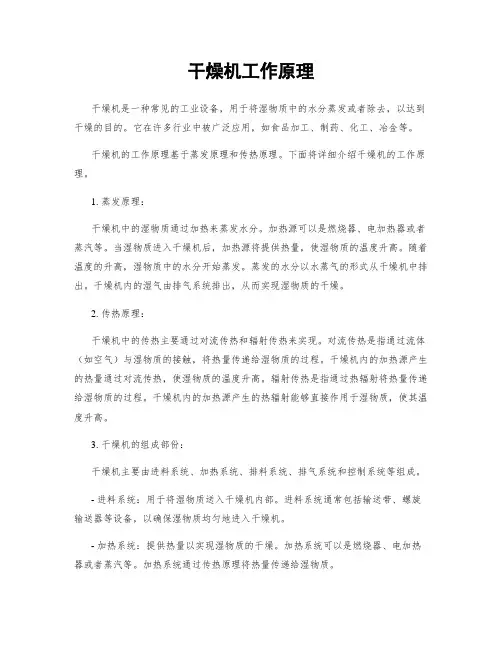

对流换热原理在气流干燥器中的应用 引言：气流干燥器是通过加热使物料中的湿分(一般指水分或其他可挥发性液体成分)汽化逸出，以获得规定湿含量的固体物料的机械设备。气流干燥器一般是横卧安放，物料由一端加入，靠桨叶的推动和自身重力作用移动，从另一端排出。设备结构紧凑，单位体积内传热面积大；操作弹性大，适应性广；由于叶片的搅拌作用，物料的受热面不断得到翻新，使干燥均匀。 气流干燥器简介： 一、发展历史： 远古以来，人类就习惯于用天然热源和自然通风来干燥物料，完全受自然条件制约，生产能力低下。随生产的发展，它们逐渐为人工可控制的热源和机械通风除湿手段所代替。 近代气流干燥器开始使用的是间歇操作的固定床式气流干燥器。19世纪中叶，洞道式气流干燥器的使用，标志着气流干燥器由间歇操作向连续操作方向的发展。回转圆筒气流干燥器则较好地实现了颗粒物料的搅动，干燥能力和强度得以提高。一些行业则分别发展了适应本行业要求的连续操作气流干燥器，如纺织、造纸行业的滚筒气流干燥器。20世纪初期，乳品生产开始应用喷雾气流干燥器，为大规模干燥液态物料提供有力的工具。40年代开始随着流化技术的发展，高强度、高生产率的沸腾床和气流式气流干燥器相继出现。而冷冻升华、辐射和介电式气流干燥器则为满足特殊要求提供了新的手段。60年代开始发展了远红外和微波气流干燥器。 二，实际用途： 干燥过程需要消耗大量热能，为了节省能量，某些湿含量高的物料、含有固体物质的悬浮液或溶液一般先经机械脱水或加热蒸发，再在气流干燥器内干燥，以得到干的固体。 干燥的目的是为了物料使用或进一步加工的需要。如木材在制作木模、木器前的干燥可以防止制品变形，陶瓷坯料在煅烧前的干燥可以防止成品龟裂。另外干燥后的物料也便于运输和贮存，如将收获的粮食干燥到一定湿含量以下，以防霉变。由于自然干燥远不能满足生产发展的需要，各种机械化气流干燥器越来越广泛地得到应用。 在干燥过程中需要同时完成热量和质量(湿分)的传递，保证物料表面湿分蒸汽分压(浓度)高于外部空间中的湿分蒸汽分压，保证热源温度高于物料温度。热量从高温热源以各种方式传递给湿物料，使物料表面湿分汽化并逸散到外部空间，从而在物料表面和内部出现湿含量的差别。内部湿分向表面扩散并汽化，使物料湿含量不断降低，逐步完成物料整体的干燥。物料的干燥速率取决于表面汽化速率和内部湿分的扩散速率。通常干燥前期的干燥速率受表面汽化速率控制；而后，只要干燥的外部条件不变，物料的干燥速率和表面温度即保持稳定，这个阶段称为恒速干燥阶段；当物料湿含量降低到某一程度，内部湿分向表面的扩散速率降低，并小于表面汽化速率时，干燥速率即主要由内部扩散速率决定，并随湿含量的降低而不
粮食烘干机操作规程 1、烘干塔准备工作 塔内检查：开机前的塔内检查是必不可少的。检查要进入塔内风道里检查，清除风道内残留物，要检查角状盒安装是否正确，角状盒是否安在紧靠塔中间的风室侧，有没有挂偏和搭接不严，有没有缺少角状盒等。塔节之间是否用封塔钢条封牢。手动检查料位器，测试料位是否灵敏自如。 将所有风机地脚螺栓紧固一遍，调整三角带松紧度，试机时要求需方电工、操作工等人员在场，首先用手转动风机，检查风机各部的间隙尺寸，要求转动部分与固定部分无碰撞及摩擦现象。烟引风机由于在烘炉时有水进入，必须查看机壳内是否结冰，并及时清除。所有电机要让电工试一下正反转，并调整正确，检查斗提机减速机是否安装牢固，减速机与头轮两链轮是否对正；调整机头淌粮板间隙，一般在8～10毫米。 注油 到现场后，首先同需方取得联系，要求需方准备充足的潮粮及燃煤、各传动部润滑油，同时要求需方对相应人员做出安排（烘干班长、电工、机修、司炉工、化验员、清杂工等人员），并对所有减速机、风机的齿轮箱及轴承箱加注润滑油。在加注润滑油过程中，要求有需方机修人员或塔维修人员在场。同时向需方有关人员交待加注润滑油方法、位置及相关事宜。加注机油时提醒需方注意户外机械，一般指塔提升机减速机、筛减速机、风机轴承箱等，在外作业机械要求加注防冻机油，以防因气温低使机油凝固，油号的选择应根据当地最低气温选择。 试运转
a、热风机、冷风机、引风机单机试运转前，一切正常后可启动各部电机试运转。运转过程中对三角带松紧应进行调整，以防三角带过紧或过松。斗提机试运转时要观察斗带是否跑偏，斗提机运转时还要上机头观察斗带是否跑偏，如跑偏需要通过机座张紧螺杆调整过来。 b、输送机试运转时要观察皮带是否跑偏、松紧程度，尤其注意进粮口出粮口是否有刮碰皮带处，如有要及时处理。 c、清粮筛试运转时，要看一下有无刮碰现象，运转是否平稳，有无异常声音；链子是否加油；检查初清筛各传动部件与机体连接是否牢固；出粮口流管接口安装是否正确，保证流管流通截面积，使粮食流通顺畅。 d、塔下排粮机检查。四叶轮排粮转动方向是否正常，起动时要缓慢起动。链条是否注油有跳动现象，无异常声音时，逐渐加速，直至达到额定转速，切忌起动时转速过快造成安装掉落异物卡住四叶轮来不及停车。运转后要进入排粮底部，观察四叶轮与叶壁间隙是否均匀，如有间隙过大或过小，要及时处理。 e、上述试运转过程中，要有电工在场，随时处理起动过程中出现的问题，并且操作室要有人监控，随时开停机。 f、单机试运转正常后，进行联机试运转，使设备全部运转起来。 2、热风炉准备工作 炉体检查 到现场后，首先看炉是否烘好。热风炉必须充分烘干后才能开炉。这一点必须跟需方交待清楚。检查时看一下炉墙、炉拱是否有裂缝，并及时处理。
主要结构与工作原理 主要结构： SH93型叶丝高速膨胀干燥机主要由进料罩、进料气锁、喷射式松蒸装置、紊流装置、干燥装置、物料管道、旋风分离装置、回风管道、循环风机、排潮管道、分配管道、间接式热风发生炉、混合箱、检修平台、电控以及水气汽管路系统等组成 工作原理： 叶丝经超级回潮机充分加温加湿后（22～35%MC，55±5℃）。由进料振槽均匀地将叶丝送入进料气锁，然后由气锁落入松散装置内。期间高温蒸汽不断地喷入松散装置里，使叶丝不但快速松散，而且温度得以升高。 由松散装置落下的叶丝接着被高速度的过热蒸汽流带入干燥机内，叶丝与高温蒸汽充分接触迅速进行热交换，其内部水份的瞬间蒸发的速度远比从叶丝壁排出的速度要快，因此叶丝在干燥的同时得以迅速膨化。(同时叶丝中的部分青杂气被去除)。其后叶丝在重力和风力的作用下，进入物料管道进一步干燥。最后，叶丝进入旋风分离装置，与蒸汽分离的同时冷却部分定型，并从旋风分离装置下部的出料气锁排出，输送到下一工序进行处理。而分离出的温度下降的蒸汽则进入回风管道和循环风机（主风机），在风机下部的排潮管排出部分的潮湿废蒸汽后，进入热风发生炉加热，经混
合箱被循环使用。 使用与操作： 1. 操作规程 1.1 开机前应检查蒸汽、水、气等的供应是否正常。 1.2 排放蒸气管道内的冷凝水（一般排放5～10min）。 1.3 检查系统的所有的排污球阀（热风发生炉排污球阀、紊流装置排污球阀、干燥装置排污球阀）和检修门是否关闭到位。 1.4 检查燃料（油、天然气或液化气）的供应是否完全符合国家标准的要求，否则将会造成一系列严重后果。 1.5 叶丝高速膨胀干燥机的烘丝温度（即混合风温）与炉温的关系 一般炉温比烘丝温度高20℃～35℃之间为好，而且温差越小越好。特别注意不要用调节风门来较大幅度的降低温度，否则将会造成炉温设定的很高，烘丝温度与炉温之间的温差过大，系统内大量的循环风不经过热风发生炉，这样一来热风发生炉内的热量就不能及时有效的被带走，最终导致热风发生炉烧损。 1.6 SH9叶丝高速膨胀干燥机的生产进行分三个阶段，分别在主控电脑的控制界面上进行操作 1.6.1 预热阶段 当准备生产时，通过选择“预热”按钮而使设备进入预
分发号：受控状态： 烘干机安全操作规程 编号：ML1W 027 1、开车前必须按规定戴好防护用品，并严格按规定检查机器设备、电器装置以及各种安全防护措施是否齐全、灵敏、可靠。如果发现问题，必须修好后才能开车。 2、开车或试车，挡车工应先检查是否挂有停车牌，并清点人数，确认无危险时，发出信号，前呼后应，才能开车。 3、操作电器开关，必须侧身操作，一手操作，另一只手严禁接触任何导电物体，并严禁湿手操作。 4、机器运转时，严禁做清洁工作。 5、烘筒升温，开车前先开乏水门，缓慢开汽，待冷凝水排完冲出蒸汽时，关闭乏水门方可开车 6、严禁在安全阀上挂任何重物，机器运转时，要随时监视各种仪表，不准超过额定数值，发现不正常情况，及时采取措施。 7、穿引带必须停车进行，并在无齿轮一侧进行，穿引带前先关闭汽门，打开乏水门，待烘筒温度降低后再穿，穿引带时不准伸到烘筒间。 8、使用推布车，不准抓布车四角，并严禁在前面拉，推车时要随时注意地面，并观察周围情况，防止碰撞和脚下发滑。 9、在高处作业，要执行登高作业安全规程，严禁踏在易转动的部件上，上下机器要踏牢扶好，防止碰头，上下梯子要逐级上下，不准往下跳。 10、停车后释放的各种压力，关闭水电汽热油阀门，关闭电源，清扫设
备进行交接。 11、烘干机注意事项： a)防止烫伤：烘筒、化料缸、汽管道、料槽、出布导布轴都易烫伤，操 作者时刻要加倍注意，特别是刷车时先关闭汽阀，不准用手摸烘筒， 化料不准浆料沸腾，放料戴好防护面具。 b)防止电伤：不准用湿手按电钮，吸边器电源触电，刷车时注意保护好 开启电源，吸边器、电机12伏防止溅水触电。 c)防止轧伤：开车时要按电铃，检查车上车后是否有人，初开车穿引带， 车速要慢，不准向轧车、齿轮转动部件伸手，要在挡车工指挥下密切 配合共同进行，堆布不准把手放在吸边器上放，以免轧伤手指。推车、换车时注意碰伤和轧伤手指。 d)防止碰伤：清扫卫生时，必须停车降温进行。工作中动作不要太大， 防止碰伤，正常开车不要向轧车伸手，不要到烘干机及打手部件上面，穿引带要慢速，不要踩着引带。 e)防止缝纫机轧伤：各机台操作人员使用缝纫机接布时手脚要配合号， 手在缝纫机针后面，右手在胸前，据缝纫机针10厘米意外。 编制：审批： 日期：日期：
第一章气流干燥的设计原则..............................错误!未定义书签。 干燥的目的及各种不同干燥方式 ........................错误!未定义书签。 气流干燥过程及适用范围 .............................错误!未定义书签。 气流干燥过程..................................错误!未定义书签。 气流干燥器适用对象..............................错误!未定义书签。 对流干燥流程、设备和某些操作条件的确定 ..............错误!未定义书签。 干燥流程的主体设备 .............................错误!未定义书签。 干燥对象氯酸钠的特性................................错误!未定义书签。第二章气流干燥器的设计基础 .............................错误!未定义书签。 颗粒在气流干燥管中的运动............................错误!未定义书签。 加速运动与等速运动及其特征 ......................错误!未定义书签。 球形颗粒在气流中的运动速度 .....................错误!未定义书签。 颗粒在气流干燥器中的对流传热系数 ...................错误!未定义书签。 颗粒在气流干燥器中的对流传热速率 ...................错误!未定义书签。 加速运动阶段....................................错误!未定义书签。 等速运动阶段....................................错误!未定义书签。第三章气流干燥器的设计计算 .............................错误!未定义书签。 物料、热量衡算......................................错误!未定义书签。 设计条件........................................错误!未定义书签。 干燥器的物料衡算................................错误!未定义书签。 干燥器的热量衡算................................错误!未定义书签。 气流干燥管直径和高度的计算 ..........................错误!未定义书签。 干燥管管径的计算................................错误!未定义书签。 干燥管高度计算..................................错误!未定义书签。 气流干燥管的压降....................................错误!未定义书签。 气固相与干燥管壁的摩擦损失 ......................错误!未定义书签。 克服位能提高所需压降 ............................错误!未定义书签。 颗粒加速所引起的压降损失 ........................错误!未定义书签。 局部阻力损失....................................错误!未定义书签。 辅助设备的选型......................................错误!未定义书签。 风机............................................错误!未定义书签。 预热器..........................................错误!未定义书签。 及壁厚的核算....................................错误!未定义书签。第四章后记.............................................错误!未定义书签。 设计心得体会........................................错误!未定义书签。 符号说明............................................错误!未定义书签。附录....................................................错误!未定义书签。 参考文献............................................错误!未定义书签。
烘干机岗位安全操作规程 一、本岗位的危险源是：机械伤害、触电、噪音、粉尘。 二、必须按规定进行劳动保护着装（安全帽、工作服、翻毛皮鞋）。 三、本岗位安全操作规程： 1、引火柴必须有专门的位置堆放，应远离炉门堆放安全地段。 2、引火时，应注意安全，避免煤气爆炸；停机焖火后，打开炉门引火时，操作人员不应站在炉门前。司炉人员操作时，应尽量避免面对炉门操作，以免喷火伤人。 3、开机前，应仔细检查本岗位所有设备和各传动部位的安全防护装置是否完好，认真检查各电气设备的监控仪表是否灵敏、可靠。 4、开机时，必须与相关岗位人员取得联系，在确认安全正常情况下，方可按照开机顺序，逐台开启设备。 5、开机后，在对设备进行维护、保养过程中，不准跨越转动设备，不准用手或物体接触转动部位，不准清扫设备转动部位的卫生，不准在转动的设备上处理故障。 6、破煤时，必须做到均匀投料，并应注意观察煤内有无金属等异物。作业人员不得面对破碎机口，以防物料飞出伤人。 7、使用变频调速的设备，在调整转速时，应平缓地增高或降低，严禁突然增高或降低。停机时，应将调速电位器调回零位。 8、清理刚出炉的炉渣，必须等炉渣冷却后，方可进行排渣。禁止用水急骤冷却炉渣。 9、停机前，必须将料仓和设备内的物料卸空，并切断相关设备电源。 10、设备检修或临时处理故障时，必须断电、断风，并挂上警示标识。 11、烘干机在未冷却前，严禁作业人员进入设备内进行检查或检修。 12、沸腾炉在未完全冷却前，严禁作业人员进入炉膛内进行检查或检修。进入炉膛内前必须仔细观查炉膛上下及周围是否有垮塌或不安全的隐患，只有在排除隐患后，在确保安全的情况下，方可进行作业，以免造成意外伤害事故。 13、提升机更换料斗或链条时，逆止装置必须完好可靠。提升机出现断链、掉道、严重擦机壳等故障，进行排除时，检修人员严禁进入机壳内进行作业。在检查提升机料斗、输送链等部位时，严禁将头部探入机壳内检查。 14、收尘器储气罐为压力容器，其安全阀、压力表、阀门等零部件，应保持完好。储气罐及供风管道不得在带压状态下进行焊接或更换零部件。严禁硬物敲击罐体与管道。 15、量库或清仓时，应做好安全防护措施。必要时要采取监控措施。 四、处理故障防范措施： 1、检修时，必须两人以上才能处理故障。 2、必须有完备的安全防护措施并定期检查。 五、本岗位发生安全责任事故将按全责、主责、次责承担相应处罚。
◎脉冲气流旋流干燥机 电源缺相，加热器不能全部加热，处理方法是维修或更换固态继电器。而加热器的局部断路，也将使加热不能全部工作，造成加热过程过于缓慢。维修或更换加热器。将故障问题完全处理好。闭合循环烘箱空气开关，按照该烘箱的操作说明书运行其程序，经过2.5h的升 工作原理 湿物料经输送机与加热后的空气同时进入干燥器，松散的粉粒状物料分散悬浮于热空气中，二者充分混和，在气流夹带的过程中瞬间脱除水分。通过气流干燥器管径的大小交替变化，使得物料颗粒在干燥的目的、干燥后的成品从旋风分离器排出，一小部分飞粉由二级旋风除尘器或布袋除尘器得到回收利用根据干燥作业形式不同，有以下四种系列产品：1、Ｆ系列2、ｚ系列3、ｘ系列4、ｓｚ系列。Ｆ型是负压操作，物料经过风机带有粉碎作用，Ｘ型为多级尾气循环型，ＳＺ型是集闪蒸干燥与气流干燥为一体的强化型气流干燥器，式我公司根据用户要求设计的新型干燥设备。 产品特点 ● 适用于粒径范围在5um～5mm之间的粉粒状物料表面水的干燥； ● 干燥强度大、设备投资省：占地面积小。 ● 自动化程度高、产品质量好，干燥时间极短，产品不与外界接触，污染小，质量好。 ● 设备成套供应、热源自由选择，用户可根据需要添置除尘器或其他辅助设备。 在加热方式选择上，气流干燥设备有较大的适应性，用户可以根据所在地区的条件选用蒸汽、点、热风炉加热、同时又可根据物料耐热温度(或热风温度)选择：≤150℃时。可选用蒸汽加热；≤200时，电加热(或蒸汽加热，电补偿或导热油加热)；≤300℃时，热媒热风炉；≤600℃时，燃油热风炉。 技术咨询及试验 气流干燥式一种批量大、热效率较高的快速连续瞬间干燥设备，虽然其适用于多种物料的干燥，如糯米粉、糟渣类、南瓜子皮等饲料颗粒、A.B.C中间体、白炭黑、苯吡唑酮、茶粕、草酸催化剂、沉淀碳粉、对乙酰氮基苯磺酰氨、对氨基水杨酸、哆耳玛托、对苯二酸、二乙
烘干机检修安全操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
烘干机检修安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、进入烘干机内部检修，必须首先确认沸腾炉完全熄 灭，烘干机内温度降到适宜温度，烟气排放干净，把进出 口门打开，保持烘干机内空气流通方可进入。 2、往烘干机内运送扬料板时，必须确认所用滑轮及绳 索是否安全，防止坠落伤人。 3、拆炉子前，必须检查炉墙体安全度，确认安全应遵 循自上而下的顺序拆炉墙体，防止倒塌伤人。 4、检查炉墙体拆除中存在危险必须采取安全防护措 施，确认安全方可拆除。 5、禁止任何人员在砌炉附近站立、休息和行走 6、砌炉高空作业时，执行高空安全操作规程，高空砌
炉必须采取防护措施，防止掉物伤人，禁止无关人员进入施工现场。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

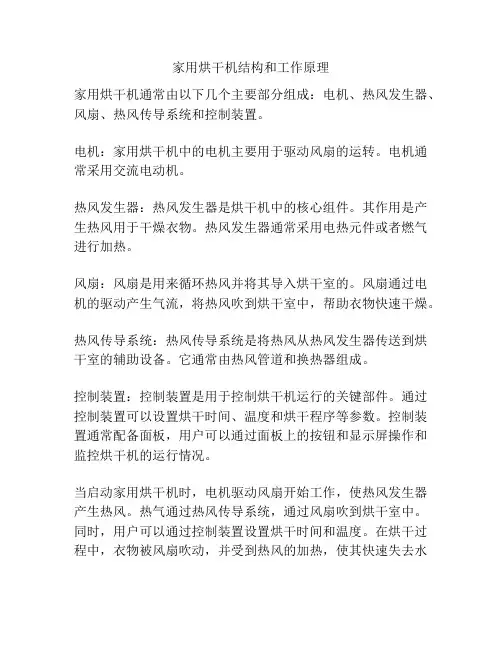

烘干机安全操作规程 一、操作规程 1、清除集尘箱内废尘，然后紧闭集尘箱；打开疏水器旁路阀，待管路内积水排 尽后，关路旁路阀，检查机器有无异常；然后向机器送电。检查TTC表显示是否正常。 打开装料门，放入经脱水处理后的衣物，然后关上装料门。 开启钥匙（启动开关），滚筒开始单向运转并有冷风送入，即应把钥匙开至复位（此时指示灯应不亮，否则应停机清理积尘）。 按下风机按钮，风机开始工作。 用计数器选择烘干时间或将定时器旋钮顺时针方向旋至预定的时间刻度，滚筒即开始倒顺运转，使织物连续抛撒，（定时器走完预定时间，滚筒自动停止运转）不需定时或长时间运转时，可将定时器旋钮逆时针方向旋至ON位置上。需停止运转时，将旋钮旋至OFF位置即可。 将温度选择开关拨向“设定“位置，调节温度控制钮至所需烘干温度，然后把开关拨向”测量“位置，温度仪显示滚筒内实际温度。 按下“程序“钮，烘干机开始进入“温度、时间自控程序”：时间开始后，滚筒开始正反转运转，加热指示灯亮，烘干机开始加热，当达到烘干设定温度时。加热指示灯灭。当加热温度低于设定温度50℃时加热器自动加热。 烘干用倒计时法，设定烘干时间的最后五分钟自动停止加热，并开始吹冷风，直至程序结束。（如工作程序不变，不必重新设定时间、温度，只要重新启动即可）如遇意外情况，应立即停车处理（按停止按钮或打开装料门均可），并开直装料门通风散热，此时PC表内程序仍在继续运转，严禁开门。 时间温度的设定，一般为：丝绸类织物20分钟，45℃；棉布织物30分钟，80℃。可作适当调整。 工作完毕，切断电源，取出织物。 二、保养与维护 设备的运行状态，工作效率及使用寿命与设备的正确保养有密切关系。因此，操作工除认真按操作规程要求作业外，还必须做好日常维护保养及定期检修工作。 烘干机周围环境必须保持整洁，经常用柔软棉布或棉纱擦拭。严禁坚硬物擦碰外壳。 每班要清除集尘箱内废杂物数次，定期清除机内、风道内积尘，以保证良好的通风，使机器发挥最佳烘干效果。 保持良好的润滑状况，长期运转后应对主副轴承加竹黄油， 烘干机传动机构部分的传动带，可能出现拉松打滑空转现象，需重新调整至正常张力状态。 三、安全规程 运输过程中，应避免剧烈震动或受雨血淋袭；在原包装状态下也应放在干燥通风室内场所。 烘干机配电必须符合要求，尤其电加热式因电功率打，必须保证足够的供电，否则因缺相损坏电机。

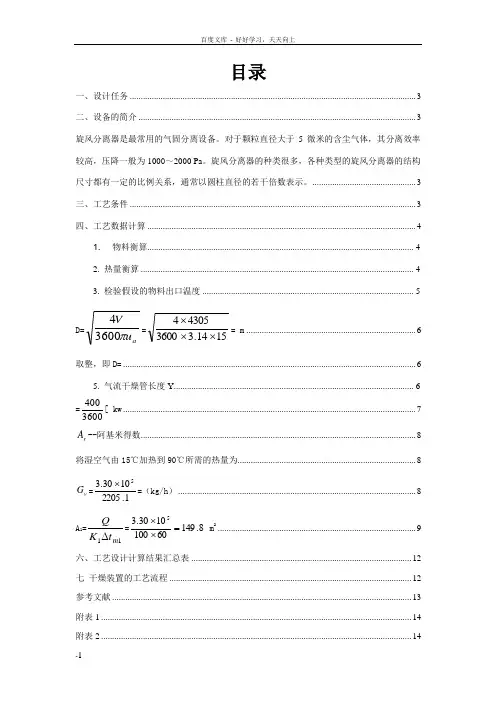

目录 1 概述 (3) 1.1干燥技术现状及进展 (3) 1.1.1干燥技术的概况 (3) 1.1.2干燥技术现状 (3) 1.2气流干燥器的简介 (4) 1.2.1气流干燥器的简介 (4) 1.2.2脉冲式气流干燥器的简介 (5) 2.设计任务及要求 (5) 2.1设计题目 (5) 2.2设计任务及操作条件 (5) 2.3设计内容 (5) 3.干燥器主体工艺尺寸计算计算 (6) 3.1基本参数的确定 (6) 3.2 物料衡算和能量衡算 (6) 3.2.1物料衡算和热量衡算 (6) 3.2.2气流干燥管直径的计算 (7) 3.2.3气流干燥管长度的计算 (8) 4.辅助设备的选型及核算 (17) 4.1鼓风机 (18) 4.2加热器 (18) 4.3进料器 (18) 4.4分离器 (19) 4.5除尘器 (19) 5.设计结果汇总 (19) 6 结论 (19) 参考文献 (19) 致谢……………………………………………………………………………… 附图 一. 概述： 1.1 干燥技术现状及进展 人们通常把采用热物理方式将热量传给含水的物料并将此热量作为潜热而是水分蒸发、分离操作的过程称为干燥。其特征是采用加热、降温、减压或其他能量传递的方式使物料中的水分挥发，冷凝、升华等相变过程与物料分离以达到去湿的目的。 干燥技术的应用，在我国具有十分悠久的历史，文明于世界的造纸技术，就显示了干燥技术的应用，
现代干燥技术在国民生产中应用的程度与一个国家的综合国力和国民生活质量的水平密切相关，从某种意义上来说，它标志着这个国家国民经济和社会文明的发达程度。 1.1.1干燥技术的概况 干燥技术的目的是除去某些原料、半成品中的水分或溶剂，就化学工业而言目的哦在于，使物料便于包装、运输、加工和使用，具体为 （1）悬浮液和滤饼状的化工原料和产品，可经干燥成为固体，便于包装和运输。 （2）不少的化工原料和产品，由于水分的存在，有利于微生物的繁殖，易霉烂、虫蛀或变质，这类物料经过干燥便于贮藏，例如生物化学制品、抗生素及食品等，若含水量超过规定标准，易于变质影响使用期限，需要经干燥后才有利于贮藏。 （3）为了使用方便。例如食盐、尿素和硫胺等，当其干燥至含水率为0.2-0.5%左右时，物料不易结块，使用比较方便。 （4）便于加工。一些化工原料，由于加工工艺要求，需要粉碎到一定的粒度范围和含水率，以利于在加工和使用。 （5）为了提高产品的质量。某些化工原料和产品，其质量的高低和含水量有关，物料经过干燥处理，水分除去后，有效成分相应增加，提高了产品质量。 1.1.2干燥技术现状 干燥技术有很宽的服务领域，面对众多的产业，理化性质各不相同的物料，产品质量及其他方面千差万别的要求，干燥技术是一门跨学科、跨行业、具有实验性科学性的技术。 干燥时比较古老。通用和必不可少的化工单元操作。据报道，到目前为止已有400多种形式的干燥器，其中，有100多种形式应用较多。由于高的汽化潜热和以热空气为干燥介质（最通用）导致了固有的热效率低，使干燥成为可与蒸馏相比的高能耗单元操作。一般工业发达的国家（美国、英国等）干燥能耗占全国总能耗的10%-15%。同时它又是一个缺乏能够精确指导实践的科学理论和设计方法。在实际中，依靠经验和小规模实验的数据来指导设计、制造、生产还是主要的方法。因此，往往导致其结局是装臵效果不佳、甚至于报废。因此，在建设工业装臵时，尤其是在设备安装之前，一定要进行充分的、有说服力的实验，以试验作为工业装臵建设的依据。这就是干燥技术应用的显著特点。 1.1.3 干燥技术的进展 传统的干燥器主要有厢式干燥器、隧道干燥器、转筒干燥器、转鼓干燥器、带式干燥器、盘式干燥器、桨叶式干燥器、流化床干燥器、喷动床干燥器、喷雾干燥器、气流干燥器、真空冷冻干燥器、太阳能干燥器、微波和高频干燥器、红外热辐射干燥器等。此外，在各个行业，例如谷物、水果和蔬菜、石油化工、燃料和颜料、食品、乳制品、中药材等行业也由适合自身特点的专用干燥技术和和干燥器。这些传统干燥技术发展历史较长、成熟可靠，在世界各国已经得到广泛的应用。 1.2气流干燥器 1.2.1 气流干燥器的简介 气流干燥机热空气进入干燥器后快速冲击物料并在瞬间与物料充分混合使物料流态化与空气的接触面积最大化从而迅速蒸发水份，气固两相经过除尘分离后得到产品。脉冲气流干燥是在直管气流干燥器的基础上增加了较粗的缓冲管目的是增加气固两相的相对运动过程从而提高干燥速率。适用于粘性不大或无粘性的滤饼装物料的干燥，一般干燥之前需经过机械脱水。气流干燥机的干燥时间较短一般为1-4秒，产品在温度还未升高之前已经离开了干燥器，所以适合热敏性物料干燥。 干燥的水份形式以表面水为主，对含内部水较多的物料比较难达到工艺要求。该机可根据工艺要求设计成鼓风系统、引风系统、鼓引风系统，鼓风机可兼作分散器。鼓引风机系统中风机可采用变频器无级变速，实现系统“0压力”精确的控制在进料处或旋风分离器的易漏风处。对于易燃易爆物料普通焊接管道容易积料导致温度过高，本厂拥有独特的加工工艺使干燥管道内壁、法兰连接处等物料经过处绝对光滑保证物料不在器内停留。
