竭诚为您提供优质文档/双击可除信捷plc__modbus地址协议对照表篇一：信捷plc作为modbus从站时通讯格式设定方法信捷plc作为modbus从站接入dcs系统的通讯格式设定方法硬件准备：1.笔记本电脑一台（需自备）b转Rs232串口线一根（需自备）软件准备：1.信捷xc系列plc编程软件硬件连接：1.将串口转接线连接至电脑，然后将电控柜触摸屏上的通讯线圆头插到plc的左侧通讯口，db9与232接口连接。
2.plc接入dcs系统时，plc下部端子排的a为485+,b 位485-。
参见下图软件设置：1.安装xc系列plc编程软件2.文件—更改plc机型—xc3-24--确定3.左侧工程列表里单击plc串口，如下图4.单击串口1，如下图5.在下拉列表中选择串口2，如下图6.此时出现的画面即为485通讯端口的通讯设置画面，在设置成需要的从站地址等信息后，单击写入plc,然后断电重启plc即完成串口的设置工作。
7.通讯地址参见《信捷plc作为modbus从站通讯地址》pdF文件中260-263页，已添加书签。
8.设置完成后，为避免通讯失败，请将触摸屏通讯线plc 一端保留在左侧通讯口，右侧通讯口与端子上的通讯口为同一个通讯口，不得同时使用。
谢谢！篇二：信捷plc通讯信捷plc在与其它设备通讯的时候，如果作为下位机，则尚未机必须按照modbusRtu的数据格式与其进行数据交换；如果信捷plc作为上位机，当下位机也支持modbusRtu协议的时候，可直接使用相关通讯指令进行通讯，使程序编写更简单，效率更高，如果下位机不直接支持modbusRtu协议，则可使用自由格式通讯，下面为大家讲解相关使用：1.什么是modbusRtu协议？请阅读《modbus协议中文版.pdf》，通过这个介绍你会对modbus协议有所了解，其中还详细介绍了modbus通讯的另一种模式——modbusascii模式，关于两者之间的区别，在此不再重复阐述，《modbus协议中文版.pdf》上都有介绍，使用中请区分Rtu和ascii模式，不能笼统的认为使用的协议时modbus协议。
MODBUS协议整理协议名称：MODBUS协议整理协议简介：MODBUS协议是一种通信协议，用于在工业自动化系统中传输数据。
该协议采用主从结构，允许主设备（通常是控制器或计算机）与从设备（通常是传感器、执行器或其他外设）进行通信。
MODBUS协议被广泛应用于工业领域，以实现设备之间的数据交换和控制。
协议内容：1. MODBUS协议类型：- MODBUS RTU：采用二进制编码，在串行通信中使用。
- MODBUS ASCII：采用ASCII编码，在串行通信中使用。
- MODBUS TCP：采用TCP/IP协议，在以太网通信中使用。
2. MODBUS协议帧格式：- MODBUS RTU帧格式：- 起始符：1字节，值为0xFF。
- 设备地址：1字节，用于标识主从设备。
- 功能码：1字节，用于指定操作类型。
- 数据域：可变长度，包含读取或写入的数据。
- CRC校验：2字节，用于数据完整性验证。
- MODBUS ASCII帧格式：- 起始符：1字节，值为':'- 设备地址：2字节，用于标识主从设备。
- 功能码：2字节，用于指定操作类型。
- 数据域：可变长度，包含读取或写入的数据。
- LRC校验：2字节，用于数据完整性验证。
- MODBUS TCP帧格式：- 事务标识符：2字节，用于标识请求和响应的对应关系。
- 协议标识符：2字节，值为0x0000。
- 长度字段：2字节，指示后续数据长度。
- 设备地址：1字节，用于标识主从设备。
- 功能码：1字节，用于指定操作类型。
- 数据域：可变长度，包含读取或写入的数据。
3. MODBUS协议功能码：- 读取线圈状态（功能码0x01）：用于读取从设备的开关量输入。
- 读取离散输入状态（功能码0x02）：用于读取从设备的离散量输入。
- 读取保持寄存器（功能码0x03）：用于读取从设备的模拟量输入。
- 读取输入寄存器（功能码0x04）：用于读取从设备的模拟量输入。

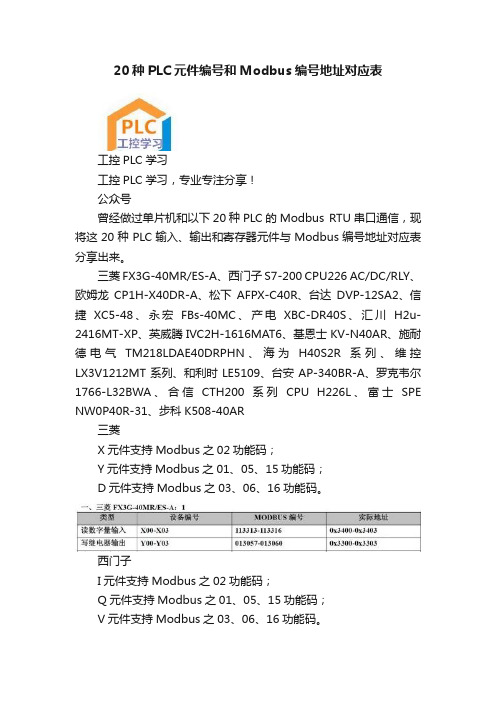

20种PLC元件编号和Modbus编号地址对应表工控PLC学习工控PLC学习，专业专注分享！公众号曾经做过单片机和以下20种PLC的Modbus RTU串口通信，现将这20种PLC输入、输出和寄存器元件与Modbus编号地址对应表分享出来。
三菱FX3G-40MR/ES-A、西门子S7-200 CPU226 AC/DC/RLY、欧姆龙CP1H-X40DR-A、松下AFPX-C40R、台达DVP-12SA2、信捷XC5-48、永宏FBs-40MC、产电XBC-DR40S、汇川H2u-2416MT-XP、英威腾IVC2H-1616MAT6、基恩士KV-N40AR、施耐德电气TM218LDAE40DRPHN、海为H40S2R系列、维控LX3V1212MT系列、和利时LE5109、台安AP-340BR-A、罗克韦尔1766-L32BWA、合信CTH200系列CPU H226L、富士SPE NW0P40R-31、步科K508-40AR三菱X元件支持Modbus之02功能码；Y元件支持Modbus之01、05、15功能码；D元件支持Modbus之03、06、16功能码。
西门子I元件支持Modbus之02功能码；Q元件支持Modbus之01、05、15功能码；V元件支持Modbus之03、06、16功能码。
欧姆龙CIO0元件支持Modbus之02功能码；CIO100元件支持Modbus之01、05、15功能码；D元件支持Modbus之03、06、16功能码。
松下X元件支持Modbus之02功能码；Y元件支持Modbus之01、05、15功能码；DT元件支持Modbus之03、06、16功能码。
台达X元件支持Modbus之02功能码；Y元件支持Modbus之01、05、15功能码；D元件支持Modbus之03、06、16功能码。
信捷X元件支持Modbus之02功能码；Y元件支持Modbus之01、05、15功能码；D元件支持Modbus之03、06、16功能码。
MODBUS地址类型与功能码对应关系当触摸屏作为一个MODBUS SERVER主站时，是要对所连接的MODBUS RTU从站进行读写控制。
WEINVIEW的触摸屏支持01—05和16号功能码。
每个设备地址类型所使用的功能码如下：地址类型读/写功能码备注0X 读/写01/05输入位寄存器Output bit1X 只读02输出位寄存器Input bit (read only)3X 只读04输入寄存器（字）Input Register (read only)3X-BIT 只读04 3X的位地址4X 读/写03/16 输出寄存器（字）Output Register4X-BIT 读/写03/16 4X的位地址5X 读/写03 数据寄存器（字），与4X相比：同一个字互换高低字节4x double word swap6X 读/写03/06 数据寄存器（字），与4X相比：每次读写单个字4x single word write对MODBUS RTU设备进行读写，触摸屏上的元件中使用什么样的地址类型，取决于RTU设备所支持的功能码、目标对象是位地址还是字地址控制、以及是否要进行写入；-------------------------------------------------------------------------------------------------当触摸屏作为一个MODBUS RTU从站时，在主站MODBUS SERVER中对其进行读写，地址对应关系如下：0X,1X的1~9999 —— LB0~9998如：0X0001=LB0 0X0002=LB13X,4X的1~9999 —— LW0~9998如：3X0001=LW0 3X0002=LW13X,4X的10000~65535 —— RW0~55535 如：3X/4X 10000=RW03X/4X 65535=RW55535。
西门⼦S7-200系列PLC的MODBUS通信功能（⼀）这段时间经常有学员问有关于S7-200系列PLC的MODBUS通信的问题，所以今天就写⼀遍⽂章，来跟⼤家聊聊S7-200系列PLC的MODBUS的通信功能如何使⽤。
MODBUS通信协议概述：MODBUS协议是⼀个通⽤的协议，在很多智能设备上都⽀持这个通信协议，如变频器，智能温控仪表等都⽀持MODBUS通信协议。
MODBUS通信协议有具有串⾏链路上的MODBUS ASCAII通信和MODBUS RTU通信，也有基于TCP/IP上的 MODBUS TCP通信。
这⾥我们主要介绍基于串⾏链路上的MODBUS RTU的通信。
MODBUS RTU的信息帧格式：Start：起始码，表⽰的是⼀个信息帧的开头，MODBUS RTU通信，使⽤时间来作为信息帧的开头，主要是检测传输线上的空闲的时间，长度为3.5个字符时长，⼀个字符的长度跟数据位，停⽌位、起始位、奇偶校验位，波特率有关。
Address：地址码（⼀个字节），表⽰的是从站的站号，从站站号有从站设备给定或是设置，如变频器，可以在变频器参数中设置变频器的站号。
Function：功能码（⼀个字节），描述对从站的读写操作，是对从站读取数据，还是写⼊数据到从站，常见功能码如下图所⽰：Data：数据区（N个字节），数据区主要有两部分构成，⼀部分称为数据区的地址，⼀部分称为数据区的内容，如需要控制变频器的运⾏，则变频器的运⾏代码称为数据区内容，运⾏代码需要写⼊的地⽅称为数据区地址。
CRC：校验码（2字节），对从站号到数据区的数据进⾏CRC校验，可以参考前⾯⼀篇对于CRC校验程序设计的内容介绍。
End：结束码，与起始码⼀样，也是通过时间进⾏判断。
接下来，我们以西门⼦S7-200SMART系列的PLC与深圳的海普蒙特的变频器为例，来说明使⽤MODBUS的通信⽅式来控制变频器的运⾏，频率的修改，及读取⼀些参数的程序⾸先，我们需要熟悉变频器说明书上所描述的通信的内容，从说明书上显⽰⽀持的功能码为03,06，和16这三种功能码（注意0X10表⽰的是16进制数10）：提供的信息帧格式为：例如：运⾏命令控制，地址位⼗六进制数的3200，往地址3200中写⼊不同的代码表⽰不同的控制命令，如下图所⽰根据以上内容，我们可以写出控制变频器运⾏的信息帧的格式，假设变频器的站号设置为1，则可以得出如下图所⽰的信息帧的格式其他的命令的信息帧格式，参考变频器说明书，以相同的⽅式可以写出。
1、“01”读取线圈状态发送：功能代码1字节 0x01起始地址2字节 0x0000~0xFFFF 线圈数量2字节 1~2000（0x7D0）接收：功能代码1字节 0x01字节数1字节 N线圈状态n字节n = N/N+1N=读取线圈个数 / 8 ，如果余数不为0则N=N+1出错时的返回：功能代码1字节 0x81错误代码1字节 01/02/03/04例子：返送：01 01 00 00 00 19 FD C0 即：读取25个线圈的状态返回：01 01 04 0F 03 80 01 A8 C5FC BN N1 N2 N3 N4 CRC,N1为前8位的状态以此内推。
2、“02”读取输入状态发送：功能代码1字节 0x02起始地址2字节 0x0000~0xFFFF 输入点数量2字节 1~2000（0x7D0）接收：功能代码1字节 0x02字节数1字节 N输入点状态n字节n = N/N+1N=读取输入点个数 / 8 ，如果余数不为0则N=N+1出错时的返回：功能代码1字节 0x82错误代码1字节 01/02/03/04例子：发送：01 02 00 00 00 19 B9 C0读25个输入线圈的状态返回：01 02 04 00 00 00 00 FB E2FC BN N1 N2 N3 N4 CRC3、“03”保持型寄存器读取发送：功能代码1字节 0x03起始地址2字节 0x0000~0xFFFF 寄存器数量2字节 1~125（0x7D）接收：功能代码1字节 0x03字节数1字节 2*N寄存器值 N*2字节N=寄存器数量出错时的返回：功能代码1字节 0x83错误代码1字节 01/02/03/04例子：发送：01 03 00 00 00 03 05 CB读3个寄存器里面的值返回：01 03 06 01 2C 01 2C 01 2C 71 1A返回3个寄存器的值，每个寄存器的值有2个BYTE组成4、“05”写单一线圈发送：功能代码1字节 0x05线圈地址2字节 0x0000~0xFFFF 写入值2字节 0x0000或0xFF00接收：功能代码1字节 0x05线圈地址2字节 0x0000~0xFFFF 写入值2字节 0x0000或0xFF00出错时的返回：功能代码1字节 0x85错误代码1字节 01/02/03/04例子：发送：01 05 00 00 FF 00 8C 3A写单个线圈的值，把地址为0的线圈置一。
WEINVIEWMODBUS 地址类型与功能码对应关系当触摸屏作为一个MODBUS SERVER 主站时，是要对所连接的MODBUS RTU 从站进行读写控制。
WEINVIEW 的触摸屏支持01—05和16号功能码。
每个设备地址类型所使用的功能码如下：地址类型 读/写 功能码 备注 0X 读/写 01/05 输入位寄存器 Output bit 1X 只读 02 输出位寄存器 Input bit (read only) 3X 只读 04 输入寄存器（字） Input Register (read only)3X-BIT 只读 04 3X 的位地址 4X 读/写 03/16 输出寄存器（字） Output Register 4X-BIT读/写03/164X 的位地址5X 读/写 03数据寄存器（字），与4X 相比：同一个字互换高低字节 4x double word swap 6X 读/写 03/06数据寄存器（字），与4X 相比：每次读写单个字4x single word write对MODBUS RTU 设备进行读写，触摸屏上的元件中使用什么样的地址类型，取决于RTU 设备所支持的功能码、目标对象是位地址还是字地址控制、以及是否要进行写入；-------------------------------------------------------------------------------------------------当触摸屏作为一个MODBUS RTU 从站时，在主站MODBUS SERVER 中对其进行读写，地址对应关系如下：0X,1X 的1~9999 —— LB0~9998如：0X0001=LB0 0X0002=LB13X,4X 的 1~9999 —— LW0~9998如：3X0001=LW0 3X0002=LW13X,4X 的 10000~65535 —— RW0~55535如：3X/4X 10000=RW03X/4X 65535=RW55535。
modbus地址对应表Modbus通讯协议：Modbus是一种串行通信协议，是Modicon公司于1979年为使用可编程逻辑控制器（PLC）通信而发表。
Modbus已经成为工业领域通信协议的业界标准（De facto），并且现在是工业电子设备之间常用的连接方式。
简介：Modbus是一种串行通信协议，是Modicon公司于1979年为使用可编程逻辑控制器（PLC）通信而发表。
Modbus已经成为工业领域通信协议的业界标准（De facto），并且现在是工业电子设备之间常用的连接方式。
公开发表并且无版权要求易于部署和维护对供应商来说，修改移动本地的比特或字节没有很多限制Modbus允许多个(大约240个) 设备连接在同一个网络上进行通信，举个例子，一个由测量温度和湿度的装置，并且将结果发送给计算机。
在数据采集与监视控制系统（SCADA）中，Modbus通常用来连接监控计算机和远程终端控制系统（RTU）。
协议版本：Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
大多数Modbus设备通信通过串口EIA-485物理层进行。
对于串行连接，存在两个变种，它们在数值数据表示不同和协议细节上略有不同。
Modbus RTU是一种紧凑的，采用二进制表示数据的方式，Modbus ASCII是一种人类可读的，冗长的表示方式。
这两个变种都使用串行通信（serial communication）方式。
RTU格式后续的命令/数据带有循环冗余校验的校验和，而ASCII格式采用纵向冗余校验的校验和。
被配置为RTU变种的节点不会和设置为ASCII 变种的节点通信，反之亦然。
对于通过TCP/IP（例如以太网）的连接，存在多个Modbus/TCP 变种，这种方式不需要校验和计算。
对于所有的这三种通信协议在数据模型和功能调用上都是相同的，只有封装方式是不同的。
Modbus有一个扩展版本Modbus Plus（Modbus+或者MB+），不过此协议是Modicon专有的，和Modbus不同。
