关于接插件必须掌握的基本知识

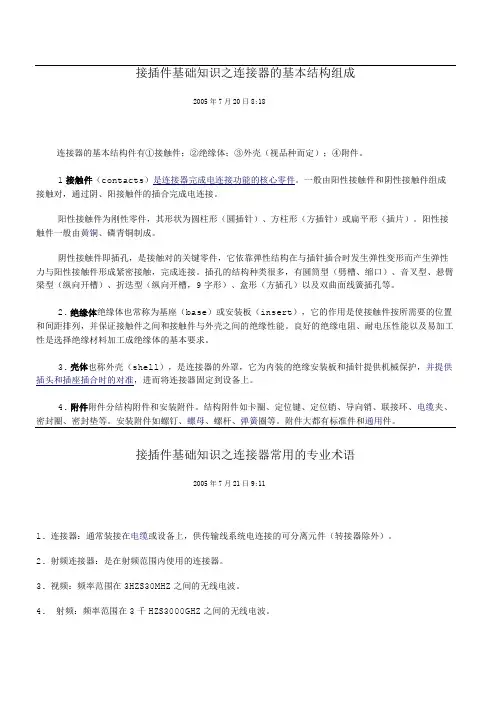

接插件基础知识之连接器的基本结构组成2005年7月20日8:18连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。

1接触件（contacts）是连接器完成电连接功能的核心零件。

一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。

阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。

阳性接触件一般由黄铜、磷青铜制成。

阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。

插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。

2.绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。

良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。

3.壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。

4.附件附件分结构附件和安装附件。

结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。

安装附件如螺钉、螺母、螺杆、弹簧圈等。

附件大都有标准件和通用件。

接插件基础知识之连接器常用的专业术语2005年7月21日9:111.连接器：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。

2.射频连接器：是在射频范围内使用的连接器。

3.视频：频率范围在3HZ S30MHZ之间的无线电波。

4.射频：频率范围在3千HZ S3000GHZ之间的无线电波。

■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■I5. 高频：频率范围在3MHZ S 30MHZ 之间的无线电波。

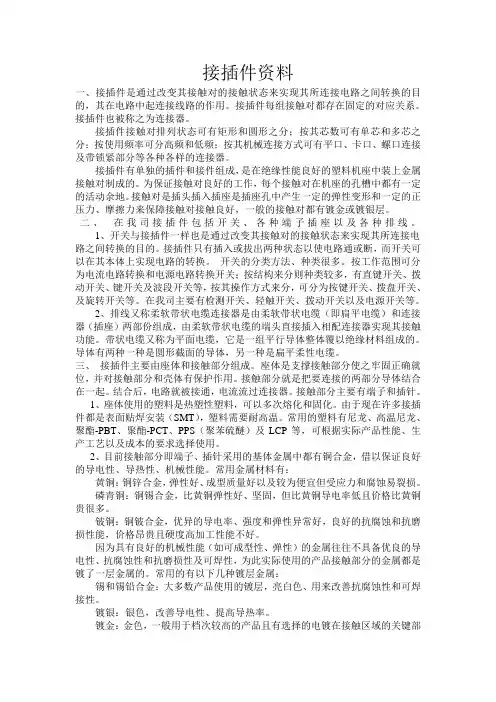

接插件资料一、接插件是通过改变其接触对的接触状态来实现其所连接电路之间转换的目的，其在电路中起连接线路的作用。

接插件每组接触对都存在固定的对应关系。

接插件也被称之为连接器。

接插件接触对排列状态可有矩形和圆形之分；按其芯数可有单芯和多芯之分；按使用频率可分高频和低频；按其机械连接方式可有平口、卡口、螺口连接及带锁紧部分等各种各样的连接器。

接插件有单独的插件和接件组成，是在绝缘性能良好的塑料机座中装上金属接触对制成的。

为保证接触对良好的工作，每个接触对在机座的孔槽中都有一定的活动余地。

接触对是插头插入插座是插座孔中产生一定的弹性变形和一定的正压力、摩擦力来保障接触对接触良好，一般的接触对都有镀金或镀银层。

二、在我司接插件包括开关、各种端子插座以及各种排线。

1、开关与接插件一样也是通过改变其接触对的接触状态来实现其所连接电路之间转换的目的。

接插件只有插入或拔出两种状态以使电路通或断，而开关可以在其本体上实现电路的转换。

开关的分类方法、种类很多。

按工作范围可分为电流电路转换和电源电路转换开关；按结构来分则种类较多，有直键开关、拨动开关、键开关及波段开关等，按其操作方式来分，可分为按键开关、拨盘开关、及旋转开关等。

在我司主要有检测开关、轻触开关、拨动开关以及电源开关等。

2、排线又称柔软带状电缆连接器是由柔软带状电缆（即扃平电缆）和连接器（插座）两部份组成，由柔软带状电缆的端头直接插入相配连接器实现其接触功能。

带状电缆又称为平面电缆，它是一组平行导体整体覆以绝缘材料组成的。

导体有两种一种是圆形截面的导体，另一种是扁平柔性电缆。

三、接插件主要由座体和接触部分组成。

座体是支撑接触部分使之牢固正确就位，并对接触部分和壳体有保护作用。

接触部分就是把要连接的两部分导体结合在一起。

结合后，电路就被接通，电流流过连接器。

接触部分主要有端子和插针。

1、座体使用的塑料是热塑性塑料，可以多次熔化和固化。

由于现在许多接插件都是表面贴焊安装（SMT），塑料需要耐高温。

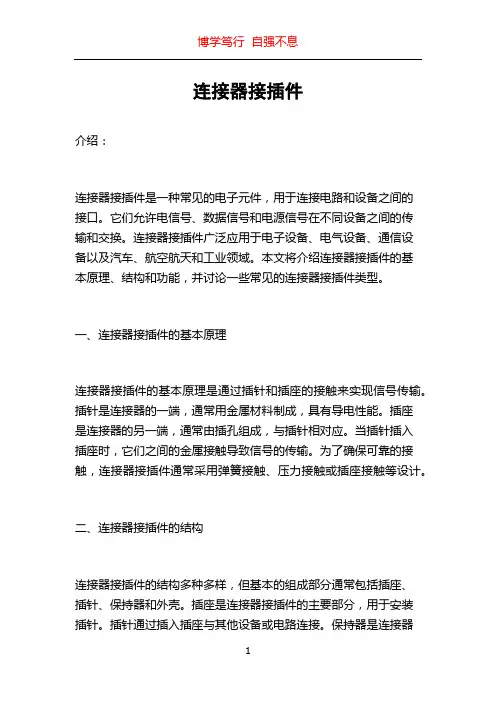

连接器接插件介绍：连接器接插件是一种常见的电子元件，用于连接电路和设备之间的接口。

它们允许电信号、数据信号和电源信号在不同设备之间的传输和交换。

连接器接插件广泛应用于电子设备、电气设备、通信设备以及汽车、航空航天和工业领域。

本文将介绍连接器接插件的基本原理、结构和功能，并讨论一些常见的连接器接插件类型。

一、连接器接插件的基本原理连接器接插件的基本原理是通过插针和插座的接触来实现信号传输。

插针是连接器的一端，通常用金属材料制成，具有导电性能。

插座是连接器的另一端，通常由插孔组成，与插针相对应。

当插针插入插座时，它们之间的金属接触导致信号的传输。

为了确保可靠的接触，连接器接插件通常采用弹簧接触、压力接触或插座接触等设计。

二、连接器接插件的结构连接器接插件的结构多种多样，但基本的组成部分通常包括插座、插针、保持器和外壳。

插座是连接器接插件的主要部分，用于安装插针。

插针通过插入插座与其他设备或电路连接。

保持器是连接器接插件的固定部分，防止插针意外脱落。

外壳是连接器接插件的外部保护部分，通常由塑料或金属制成，具有防尘、防水和机械保护等功能。

三、连接器接插件的功能1. 传输电信号：连接器接插件可用于传输各种电信号，如音频信号、视频信号和数字信号等。

它们可以将电信号从一个设备传输到另一个设备，实现音视频通信和数据传输。

2. 传输数据信号：连接器接插件还可用于传输数据信号，如以太网、USB、HDMI等接口。

它们可以实现计算机、手机、摄像机和打印机等设备之间的数据交换。

3. 传输电源信号：连接器接插件允许电源信号的传输和连接。

它们可用于连接电源适配器、电池和电子设备，为设备提供电源供应。

4. 实现插拔功能：连接器接插件的设计允许插针和插座的方便插拔，使设备的更换和维修更加容易。

插拔功能还可以方便用户将设备连接至其他设备或断开连接。

四、常见的连接器接插件类型1. 直插式连接器：直插式连接器是一种直接插入电路板的连接器，常用于电子设备和计算机主板上。

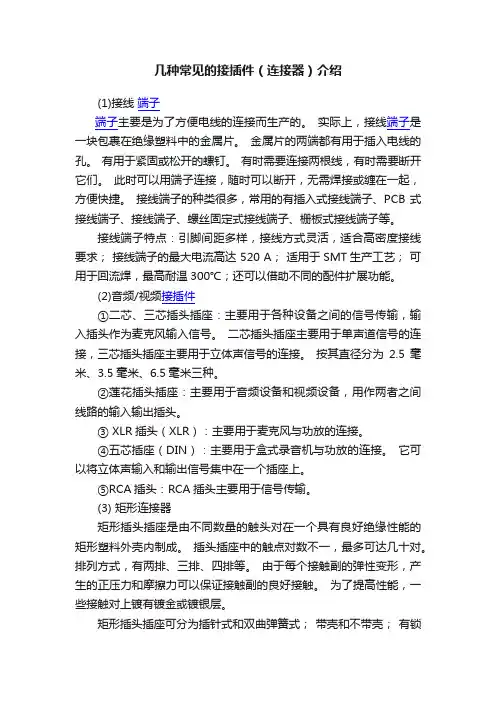

几种常见的接插件（连接器）介绍(1)接线端子端子主要是为了方便电线的连接而生产的。

实际上，接线端子是一块包裹在绝缘塑料中的金属片。

金属片的两端都有用于插入电线的孔。

有用于紧固或松开的螺钉。

有时需要连接两根线，有时需要断开它们。

此时可以用端子连接，随时可以断开，无需焊接或缠在一起，方便快捷。

接线端子的种类很多，常用的有插入式接线端子、PCB式接线端子、接线端子、螺丝固定式接线端子、栅板式接线端子等。

接线端子特点：引脚间距多样，接线方式灵活，适合高密度接线要求；接线端子的最大电流高达 520 A；适用于SMT生产工艺；可用于回流焊，最高耐温300℃；还可以借助不同的配件扩展功能。

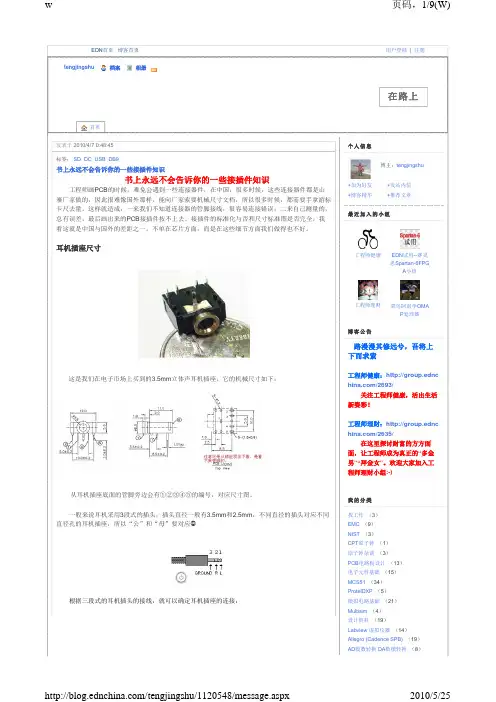

(2)音频/视频接插件①二芯、三芯插头插座：主要用于各种设备之间的信号传输，输入插头作为麦克风输入信号。

二芯插头插座主要用于单声道信号的连接，三芯插头插座主要用于立体声信号的连接。

按其直径分为2.5毫米、3.5毫米、6.5毫米三种。

②莲花插头插座：主要用于音频设备和视频设备，用作两者之间线路的输入输出插头。

③ XLR插头（XLR）：主要用于麦克风与功放的连接。

④五芯插座（DIN）：主要用于盒式录音机与功放的连接。

它可以将立体声输入和输出信号集中在一个插座上。

⑤RCA插头：RCA插头主要用于信号传输。

(3) 矩形连接器矩形插头插座是由不同数量的触头对在一个具有良好绝缘性能的矩形塑料外壳内制成。

插头插座中的触点对数不一，最多可达几十对。

排列方式，有两排、三排、四排等。

由于每个接触副的弹性变形，产生的正压力和摩擦力可以保证接触副的良好接触。

为了提高性能，一些接触对上镀有镀金或镀银层。

矩形插头插座可分为插针式和双曲弹簧式；带壳和不带壳；有锁定式和非锁定式，这种连接器常用于低频低压电路，高低频混合电路，多用于无线电仪器仪表。

(4) 圆形连接器圆形连接器主要有两种类型：接插式和螺接式。

插接式通常用于插拔频繁、连接点少、电流小于1A的电路连接。

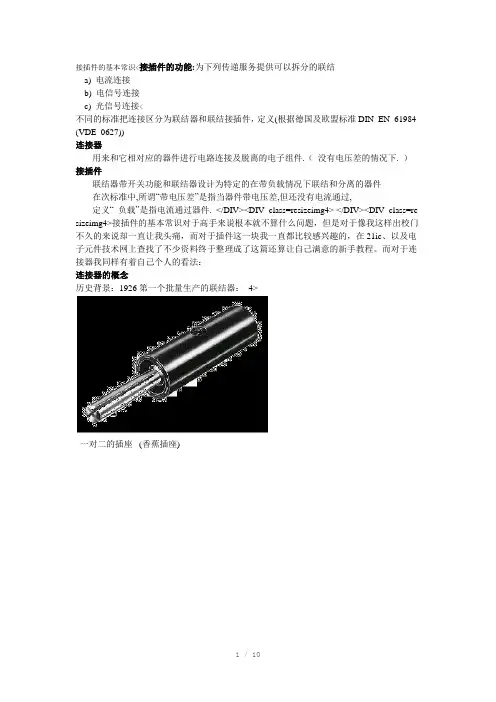

接插件的基本常识<接插件的功能:为下列传递服务提供可以拆分的联结a) 电流连接b) 电信号连接c) 光信号连接<不同的标准把连接区分为联结器和联结接插件，定义(根据德国及欧盟标准DIN EN 61984 (VDE 0627))连接器-- 用来和它相对应的器件进行电路连接及脱离的电子组件.（没有电压差的情况下. ）接插件-- 联结器带开关功能和联结器设计为特定的在带负载情况下联结和分离的器件-- 在次标准中,所谓“带电压差”是指当器件带电压差,但还没有电流通过,-- 定义“ 负载”是指电流通过器件. </DIV><DIV class=resizeimg4> </DIV><DIV class=re sizeimg4>接插件的基本常识对于高手来说根本就不算什么问题，但是对于像我这样出校门不久的来说却一直让我头痛，而对于插件这一块我一直都比较感兴趣的，在21ic、以及电子元件技术网上查找了不少资料终于整理成了这篇还算让自己满意的新手教程。

而对于连接器我同样有着自己个人的看法：连接器的概念历史背景：1926第一个批量生产的联结器：4>一对二的插座(香蕉插座)</DIV><DIV class=resizeimg4> </DIV><DIV class=resizeimg4>连接器的类型有那些? </DIV><DI V class=resizeimg4>连接器市场上存在着很多不同类型和针对不同用途的连接器，我们可以根据用途, 连接器类型区分, 当然同一种连接器也可以使用到不同用途的场合，例如:电路板的连接器可以在计算计/配件, 医疗技术,信号传递和运输领域- 几乎是所有已知的领域（图片来自我爱方案网）连接器的用途和市场:•汽车•军用和航空航天</DIV><DIV class=re sizeimg4> •通讯和数据传输•消费产品</DIV><DIV cl ass=resizeimg4> •运输•医疗技术•计算机及其配件•工业自动化</DIV><DIV class=resizeimg4> （图片来自我爱方案网）</）连接器的类型:• 电路板连接器•客户定制•高压连接器•特殊恶劣环境连接器•光纤•方型连接器•终端连接器•电话通讯和数据传输•圆头连接器•HF-高频连接器•IC 信号连接器</DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4></DIV> <DIV class=resizeimg4></DIV><DIV class=resizeimg4> </DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4>连接器的主要特性：连接可靠性和电流通过能力</DIV><DIV class=resizeimg4>1）连接可靠性连接器的工作可靠性在下列情况是必须保证的:•在新的,使用中,及使用后•插拔次数寿命中•机械承重(插,拔, 弯,震动)•气候变化(热,冷,湿)• 灰尘</DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4>2）电流通过能力所为的某型号XY连接器可以12A的电流承载“ 是不完全正确和全面的.越高的电流承栽能力往往是和工作温度相关连的,而且也不是恒定的工作温度,环境温度和连接器在通电流时候的发热情况相互作用,相互影响.尤其是连接器自身的发热也不是稳定的,它受电流通过大小的影响,流过的电流越多,发热就越多. 【文本的图片均出自我爱方案网：】</DIV><DIV class=resizeimg4>这就是所谓的减额现象. 随着温度的增加可通过的电流不断减少。

接线端子插接插件及各类连接器的基础知识1.定义：接线端子插接插件是一种用于固定电线连接的装置，它们通常由两个主要部分组成：插头和插座。

插头用于连接电线的末端，而插座用于固定插头并提供连接电路的功能。

2.分类：接线端子插接插件可根据不同的标准进行分类，常见的有插拔式接线端子和螺钉式接线端子。

插拔式接线端子通常用于临时连接，插头和插座通过插入和拔出来实现连接。

螺钉式接线端子则通过旋紧螺钉来固定电线，具有更牢固的连接。

3.特点：接线端子插接插件具有连接可靠、安装方便、重复使用等特点。

通过使用接线端子插接插件，可以有效地进行电线连接，减少线路故障和维修的困扰。

1.定义：连接器是一种用于连接电子器件的装置，通过连接器可以实现电信号、电力和数据的传输。

连接器主要由插头和插座两部分组成，插头通常连接电源或信号源，而插座则连接设备或电源。

2.分类：连接器可以根据不同的应用和连接方式进行分类。

常见的连接器包括USB连接器、音频连接器、视频连接器、电源连接器、网线连接器等。

- USB连接器：用于连接电子设备，实现数据传输和充电功能。

常见的USB连接器有USB-A、USB-B、Micro USB和Type-C等。

-音频连接器：用于连接音频设备，实现音频信号的传输。

常见的音频连接器有耳机插孔、小型音频插孔和RCA插孔等。

-视频连接器：用于连接视频设备，实现视频信号的传输。

常见的视频连接器有HDMI连接器、VGA连接器和DVI连接器等。

-电源连接器：用于连接电源设备和电子设备，实现电力的传输。

常见的电源连接器有DC电源插头和AC电源插头等。

-网线连接器：用于连接计算机和网络设备，实现网络信号的传输。

常见的网线连接器有RJ45连接器和光纤连接器等。

3.特点：连接器具有插拔方便、连接可靠、灵活性强等特点。

不同类型的连接器适用于不同的连接需求，可以根据具体的应用场景选择合适的连接器。

总结：接线端子插接插件和各类连接器是电子电路连接中常用的元件，它们通过提供可靠的连接方式，实现电线、信号和电力的传输。

接插件的种类和应用
作者：佚名文章来源：本站原创点击数：10083 更新时间：2007-9-22
定义
接口部件是电路与电路之间的连接工具，它分为接件和插件，统称接插件。

应用
1．用于电路板与其它电路板或仪器之间的连接，以保证数据和信息的相互交流和传递，如：排线接口、插槽等。

2．仪器与仪器之间的数据传输，如：数据线、波导管接口、同轴线接口等。

3．大功率电路中的电源传输接口，如：电源插座、插头、查线排等。

图例
(a) LC型光纤连接器
LC型光纤连接器是为了满足客户对连接器小型化，高密度连接的要求而开发的一种新型连接器。

它压缩了整个网络中面板、墙板及配线箱所需要的空间，使其占有的空间只相当传统ST和SC连接器的一半。

特点
1. 体积小，尺寸精度高
2. 1.25mm陶瓷插芯
3. 插入损耗低
4. 回波损耗高
5. 单芯、双芯两种结构可供选择
6. 符合IE874标准
应用
电源插座电视机信号插座。

接线端子基本知识与选用注意指标
详尽，言之有物
一、接线端子基本知识
1、定义
接线端子（Terminal）又称接线头，是一种将电路板、设备中的接线出口、连接点连接起来的连接装置，也是将电缆引线与电路板(PcBoard)连接起来的装置，是实现电路连接的重要设备。

2、作用
接线端子的作用归结起来有三点：
（1）电气连接功能：满足电路导电的需求；
（2）机械连接功能：控制定义的传导距离，保证电连接的稳定；
（3）防护功能：保护电路板上的元件不被外界破坏，保护操作人员免受电击伤害。

1、电气性能要求
1）接线端子结构尺寸、线径大小要求正确，线缆可被合理插入。

2）连接性能：好的连接性能，即在正常工作电流下不易出现松动，断开。

3）电路导通性能：接线端子的导通性能及导通性能衰减不宜过大。

4）阻燃性：应按相关标准要求，保证安全可靠。

2、机械性能要求
1）接线端子结构应简单耐用，插拔操作灵活方便，性能稳定可靠。

2）接线端子在结构上应设计吻合的插拔把手，增加操作性能，减少操作力。

电工接插板知识点总结一、接插板的种类1. 按使用功能：普通插座、充电插座、开关插座等2. 按插座数量：单孔插座、双孔插座、多孔插座3. 按安装方式：开孔安装、表面安装等4. 按材质：塑料插座、金属插座等二、接插板的安装1. 安装位置：接插板应安装在通风、安全的地方，避免潮湿、高温等环境2. 电源线路：安装接插板前应确保电源线路无故障，电压稳定3. 固定安装：需使用膨胀螺丝或其他固定装置，确保接插板牢固安全地安装在墙面或地面上4. 接线方法：确保接线准确、牢固，使用标准电工接线工具三、接插板的使用1. 负荷容量：根据接插板的规格和电器设备的功率确定接插板的负荷容量，不得超载使用2. 接插方式：使用插头插拔时需轻拔轻插，避免在拔插电器设备时扭曲接插板内部线路3. 长期使用：长期使用接插板时，要定期检查接插板是否损坏、老化，及时更换4. 防潮防尘：保持接插板干燥、清洁，避免潮湿和灰尘对接插板的影响四、接插板的维护1. 定期检查：定期检查接插板的外观、内部线路及固定装置是否正常2. 清洁保养：定期清洁接插板表面和内部的电气连接部分，确保其良好的接触性能3. 故障处理：一旦发现接插板出现故障，应及时断开电源并请专业人员维修五、接插板的安全使用1. 防触电：接插板应远离儿童，避免儿童触碰和意外触电2. 防火安全：接插板不应长时间负载运行，避免引起发热、短路等安全隐患3. 电气绝缘：避免接插板与水、潮气接触，防止发生漏电、短路等安全问题4. 合理使用：合理选择接插板的位置、使用方式，防止滥用导致接插板损坏以上是关于电工接插板的相关知识点总结，通过了解以上知识点，我们可以更加安全、有效地使用接插板，避免发生安全事故。

在安装和使用接插板时，一定要遵循相关的安全规范和标准，定期检查和维护接插板，保障家庭和工作场所的用电安全。

接插件对接的基本原理1. 引言随着现代科技的发展，各种软件和硬件系统的出现使人们的生活变得更加方便和高效。

不同的软件和设备往往需要彼此之间进行通信和数据交流，这就需要通过接口进行对接。

接口是指不同的系统或者软件之间进行通信的媒介，通过接口的对接，就可以实现各个系统之间的数据共享和交流。

而接插件就是介质之一，它是一种连接器传输器，可以将不同的设备、硬件或者软件进行接口连接。

本文将主要介绍接插件对接的基本原理。

2. 接插件对接的定义接插件是指一类电缆连接器，其用途在于将电器或电子设备与电源和传输线路进行连接。

接插件通常由插头和插座两部分组成，可以连接电源线、数据线、语音线等接口。

接插件是一个高耐用的组件，广泛应用于电子产品和机电设备的连接。

接插件对接则是指通过接口的配合，将两个或多个电子设备、机电设备或其他相关设备之间进行接口连接的过程。

在产品设计和制造时，保证接口的兼容性和一致性，是保证接口能够准确匹配和正确连接的关键。

3. 接插件的分类接插件可以按照其组成结构、用途功能、外观形式等方面进行分类。

从组成结构上来看，接插件可以分为多种类型。

按照电气连接方式分，可以分为焊接型、卡口型、板式终端和插接型等。

按照外观大小和形状分，可以分为圆形和方形的等不同规格型号。

按照连接方式，可以分为单向连接和双向连接的两类等。

从用途功能上来看，接插件可以分为多种类型。

目前，大部分接口都具有以下功能：信号传输、电力传输、数据传输以及过渡功能。

而接插件常用于连接计算机、机器人、自动化设备、铁路信号设备、紧固装置与控制器，以及若干电机、电动机等行业。

4. 接插件对接的基本原理接插件对接的基本原理是通过各种设备之间的定位、匹配、连接，实现设备之间传递数据和电能的过程。

对于接插件，在进行对接前，需要首先进行对接的匹配。

即需要匹配设备之间的接口和插头，这样才能保证设备之间的电气信号能够得到传递，避免了接口的不兼容问题。

其次，需要将插头插入插座中，并且进行扭转，使插头固定在插座中。
