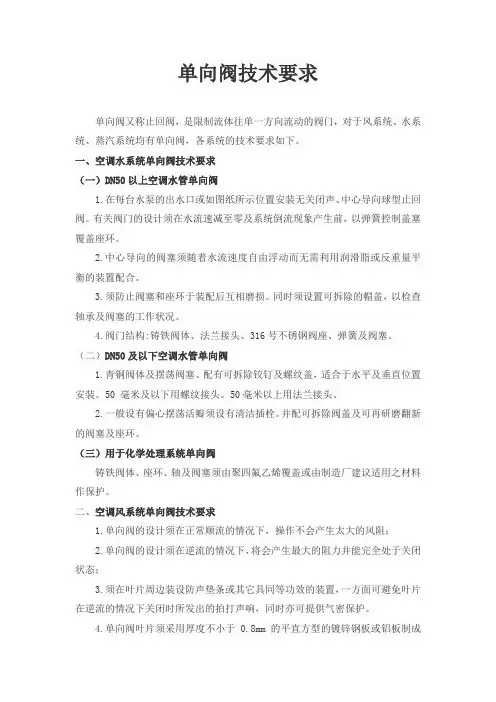

单向阀

单向阀的构造及工作原理
单向阀是一种用于控制流体流动方向的机械装置，也被称为一向阀或者非回流阀。

它的主要作用是允许流体在一个方向上自由流动，同时阻止流体在相反方向上的流动。

单向阀的构造相对简单，通常由阀体、阀盖、阀座和阀瓣组成。

阀体是单向阀的主体部分，通常是一个圆柱体或球体的形状，内部有一条通道用于流体的流动。

阀盖则用于封闭阀体，并通过螺纹或螺栓与阀体连接。

阀座是阀体内的一个环形凹槽，用于安装阀瓣。

阀瓣是单向阀的关键部件，它可以根据流体的流动方向自由打开或关闭。

单向阀的工作原理基于阀瓣的运动机制。

当流体从阀体的一侧流向另一侧时，流体的压力将推动阀瓣打开，使流体顺畅通过。

而当流体试图从相反方向流动时，阀瓣会受到流体的冲击而关闭，阻止流体的逆流。

这种工作原理可以有效地控制流体的流向，防止流体在逆向流动时引起设备损坏或系统故障。

单向阀广泛应用于各种液压系统、气动系统和管道系统中。

在液压系统中，单向阀可以防止液压油在系统停止工作时逆流，保护液压泵和执行元件。

在气动系统中，单向阀可以控制气体的流向，确保系统的正常运行。

在管道系统中，单向阀可以防止液体或气体的倒流，保护管道设备和减少能源的浪费。

单向阀是一种简单而有效的机械装置，它的构造和工作原理使其在各种流体系统中发挥重要作用。

通过控制流体的流向，单向阀可以保护设备、减少能源损耗，并确保系统的正常运行。

无论是液压系统、气动系统还是管道系统，单向阀都是不可或缺的关键组件。

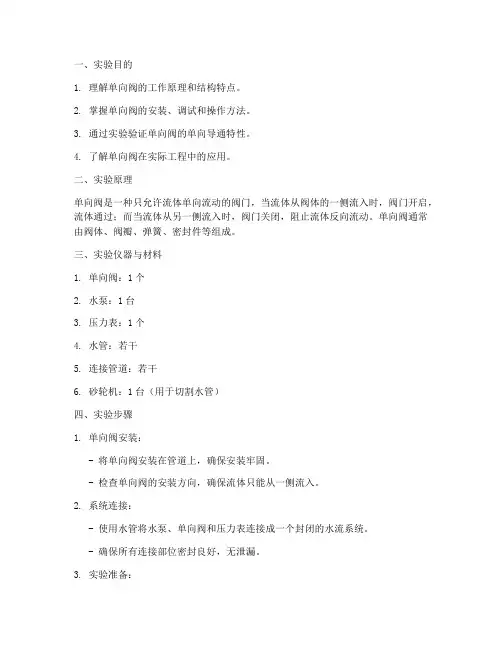

一、实验目的1. 理解单向阀的工作原理和结构特点。

2. 掌握单向阀的安装、调试和操作方法。

3. 通过实验验证单向阀的单向导通特性。

4. 了解单向阀在实际工程中的应用。

二、实验原理单向阀是一种只允许流体单向流动的阀门，当流体从阀体的一侧流入时，阀门开启，流体通过；而当流体从另一侧流入时，阀门关闭，阻止流体反向流动。

单向阀通常由阀体、阀瓣、弹簧、密封件等组成。

三、实验仪器与材料1. 单向阀：1个2. 水泵：1台3. 压力表：1个4. 水管：若干5. 连接管道：若干6. 砂轮机：1台（用于切割水管）四、实验步骤1. 单向阀安装：- 将单向阀安装在管道上，确保安装牢固。

- 检查单向阀的安装方向，确保流体只能从一侧流入。

2. 系统连接：- 使用水管将水泵、单向阀和压力表连接成一个封闭的水流系统。

- 确保所有连接部位密封良好，无泄漏。

3. 实验准备：- 打开水泵，调节水流速度，使系统达到稳定状态。

- 观察压力表读数，记录初始压力。

4. 单向阀测试：- 正向测试：将水泵出口连接到单向阀的一侧，观察压力表读数，记录正向压力。

- 反向测试：将水泵出口连接到单向阀的另一侧，观察压力表读数，记录反向压力。

5. 数据分析：- 比较正向和反向压力，验证单向阀的单向导通特性。

- 分析实验数据，探讨影响单向阀性能的因素。

6. 实验结束：- 关闭水泵，断开实验系统，清理实验场地。

五、实验结果与分析1. 实验数据：- 正向压力：P1- 反向压力：P22. 数据分析：- 通过实验结果可以看出，正向压力P1大于反向压力P2，说明单向阀具有单向导通特性。

- 分析实验数据，可能影响单向阀性能的因素有：单向阀的材质、结构设计、安装质量等。

六、实验结论1. 通过本次实验，我们成功验证了单向阀的单向导通特性。

2. 单向阀在实际工程中具有广泛的应用，如防止倒灌、防止反向流动等。

3. 在安装和使用单向阀时，应注意以下几点：- 确保单向阀的安装方向正确；- 注意单向阀的材质和结构设计，选择合适的单向阀；- 定期检查和维护单向阀，确保其正常工作。

单向阀的工作原理单向阀，也称为止回阀、非回流阀或者逆止阀，是一种用于控制流体单向流动的装置。

其主要功能是允许流体在一个方向上自由流动，并在反向流动时阻挠流体通过。

工作原理：单向阀的工作原理基于其内部结构和流体力学原理。

它通常由阀体、阀盖、弹簧、阀芯和密封垫等组成。

1. 阀体和阀盖：阀体是单向阀的主要部件，通常为圆柱形或者球形，内部有一个小孔或者通道。

阀盖用于固定阀体和其他部件。

2. 弹簧：弹簧是单向阀的关键组件，它通过施加恢复力来保持阀芯的位置。

弹簧的弹性使阀芯在正常工作状态下保持关闭。

3. 阀芯：阀芯是单向阀的挪移部件，它通常为圆柱形或者圆锥形，具有圆形的密封面。

当流体从阀体的一侧流向另一侧时，阀芯会被推开，允许流体通过。

当流体反向流动时，阀芯会被弹簧推回原位，阻挠流体通过。

4. 密封垫：密封垫位于阀体和阀盖之间，用于确保单向阀的密封性能。

工作过程：当流体从单向阀的进口流向出口时，流体的压力会推动阀芯打开。

此时，弹簧被压缩，阀芯打开的程度取决于流体的压力。

流体通过阀体内的小孔或者通道流向出口，实现单向流动。

当流体反向流动时，即从出口流向进口时，阀芯会被弹簧推回原位，阻挠流体通过。

阀芯的密封面与阀体的密封垫接触，形成密封，阻挠流体的反向流动。

应用领域：单向阀被广泛应用于各种流体控制系统中，如液压系统、气动系统、供水系统和污水处理系统等。

它们可以用于防止流体倒流、保护设备、调节流量和控制压力。

总结：单向阀通过利用流体力学原理和内部结构的设计，实现了流体在一个方向上的自由流动和在另一个方向上的阻挠。

其工作原理简单、可靠，广泛应用于各个领域。

了解单向阀的工作原理有助于我们更好地理解其功能和应用，并在实际工程中正确选择和使用单向阀。

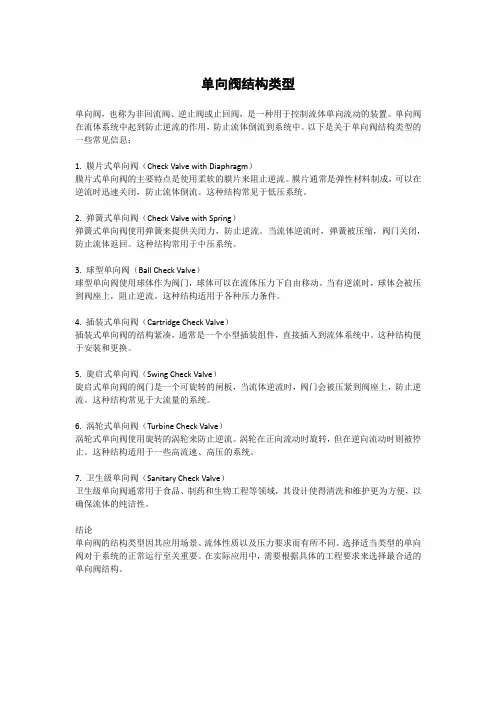

单向阀结构类型单向阀，也称为非回流阀、逆止阀或止回阀，是一种用于控制流体单向流动的装置。

单向阀在流体系统中起到防止逆流的作用，防止流体倒流到系统中。

以下是关于单向阀结构类型的一些常见信息：1. 膜片式单向阀（Check Valve with Diaphragm）膜片式单向阀的主要特点是使用柔软的膜片来阻止逆流。

膜片通常是弹性材料制成，可以在逆流时迅速关闭，防止流体倒流。

这种结构常见于低压系统。

2. 弹簧式单向阀（Check Valve with Spring）弹簧式单向阀使用弹簧来提供关闭力，防止逆流。

当流体逆流时，弹簧被压缩，阀门关闭，防止流体返回。

这种结构常用于中压系统。

3. 球型单向阀（Ball Check Valve）球型单向阀使用球体作为阀门，球体可以在流体压力下自由移动。

当有逆流时，球体会被压到阀座上，阻止逆流。

这种结构适用于各种压力条件。

4. 插装式单向阀（Cartridge Check Valve）插装式单向阀的结构紧凑，通常是一个小型插装组件，直接插入到流体系统中。

这种结构便于安装和更换。

5. 旋启式单向阀（Swing Check Valve）旋启式单向阀的阀门是一个可旋转的闸板，当流体逆流时，阀门会被压紧到阀座上，防止逆流。

这种结构常见于大流量的系统。

6. 涡轮式单向阀（Turbine Check Valve）涡轮式单向阀使用旋转的涡轮来防止逆流。

涡轮在正向流动时旋转，但在逆向流动时则被停止。

这种结构适用于一些高流速、高压的系统。

7. 卫生级单向阀（Sanitary Check Valve）卫生级单向阀通常用于食品、制药和生物工程等领域，其设计使得清洗和维护更为方便，以确保流体的纯洁性。

结论单向阀的结构类型因其应用场景、流体性质以及压力要求而有所不同。

选择适当类型的单向阀对于系统的正常运行至关重要。

在实际应用中，需要根据具体的工程要求来选择最合适的单向阀结构。

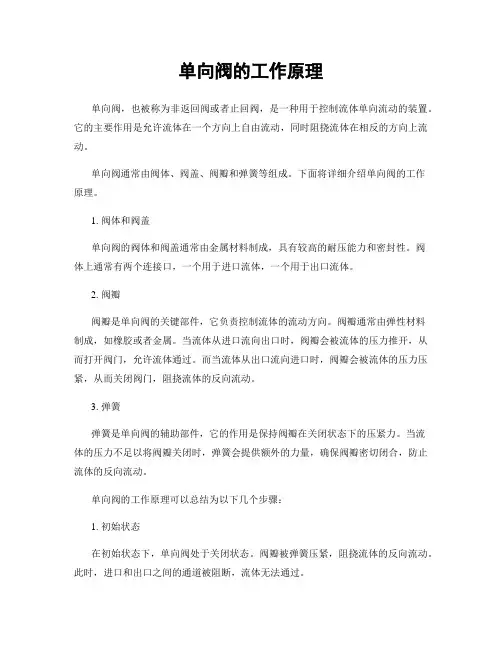

单向阀的工作原理单向阀，也被称为非返回阀或者止回阀，是一种用于控制流体单向流动的装置。

它的主要作用是允许流体在一个方向上自由流动，同时阻挠流体在相反的方向上流动。

单向阀通常由阀体、阀盖、阀瓣和弹簧等组成。

下面将详细介绍单向阀的工作原理。

1. 阀体和阀盖单向阀的阀体和阀盖通常由金属材料制成，具有较高的耐压能力和密封性。

阀体上通常有两个连接口，一个用于进口流体，一个用于出口流体。

2. 阀瓣阀瓣是单向阀的关键部件，它负责控制流体的流动方向。

阀瓣通常由弹性材料制成，如橡胶或者金属。

当流体从进口流向出口时，阀瓣会被流体的压力推开，从而打开阀门，允许流体通过。

而当流体从出口流向进口时，阀瓣会被流体的压力压紧，从而关闭阀门，阻挠流体的反向流动。

3. 弹簧弹簧是单向阀的辅助部件，它的作用是保持阀瓣在关闭状态下的压紧力。

当流体的压力不足以将阀瓣关闭时，弹簧会提供额外的力量，确保阀瓣密切闭合，防止流体的反向流动。

单向阀的工作原理可以总结为以下几个步骤：1. 初始状态在初始状态下，单向阀处于关闭状态。

阀瓣被弹簧压紧，阻挠流体的反向流动。

此时，进口和出口之间的通道被阻断，流体无法通过。

2. 流体进入当流体从进口进入单向阀时，流体的压力会逐渐增大。

当流体的压力超过阀瓣所受的弹簧压力时，阀瓣会被流体的压力推开，从而打开阀门。

3. 流体流动一旦阀瓣打开，流体就可以自由地从进口流向出口。

阀瓣的打开使得进口和出口之间形成为了一个通道，流体可以顺利通过。

4. 阻挠反向流动当流体从出口流向进口时，流体的压力会使阀瓣密切闭合。

阀瓣的关闭阻挠了流体的反向流动，确保了单向阀的正常工作。

需要注意的是，单向阀的工作原理可以根据具体的设计和应用环境而有所差异。

不同类型的单向阀可能采用不同的结构和工作原理，但总的原理是相同的：阻挠流体的反向流动。

综上所述，单向阀是一种用于控制流体单向流动的装置。

它的工作原理基于阀瓣的开启和关闭，通过流体的压力来控制流体的流向。

单向阀的工作原理引言概述：单向阀是一种常见的流体控制装置，广泛应用于各个领域。

它的工作原理基于流体压力的差异，能够实现流体在一个方向上的流动，而在另一个方向上阻挠流动。

本文将详细介绍单向阀的工作原理。

一、单向阀的基本结构1.1 阀体：单向阀的主体部份，通常由金属或者塑料制成，具有较高的耐压能力和密封性。

1.2 阀盖：位于阀体上方，用于固定阀芯和调节阀门开启和关闭的角度。

1.3 阀芯：位于阀体内部，能够根据流体压力的变化来控制阀门的开启和关闭。

二、单向阀的工作原理2.1 流体进入阀体当流体压力超过阀门设置的开启压力时，阀芯会被压力推开，流体可以顺利进入阀体。

2.2 阀门关闭当流体压力低于阀门设置的关闭压力时，阀芯会被弹簧或者其他机械装置推回，阀门关闭，阻挠流体倒流。

2.3 防止压力波动单向阀还可以起到防止压力波动的作用。

当压力蓦地增大或者减小时，阀芯能够迅速响应，调节阀门的开启程度，以保持流体的稳定流动。

三、单向阀的应用领域3.1 汽车工业：单向阀广泛应用于汽车发动机的进气和排气系统，保证流体的单向流动，提高发动机的效率。

3.2 液压系统：单向阀用于液压系统中，确保液压油在一个方向上流动，避免系统的混乱和故障。

3.3 医疗设备：单向阀用于医疗设备中，如呼吸机和输液装置，确保流体在正确的方向上流动，保证患者的安全。

四、单向阀的优缺点4.1 优点：单向阀结构简单，体积小，分量轻，安装方便。

同时具有较高的密封性和耐压能力，能够承受较高的流体压力。

4.2 缺点：单向阀只能实现流体在一个方向上的流动，无法实现双向流动。

并且在关闭时会产生一定的反冲力，可能会对系统产生影响。

五、单向阀的维护与保养5.1 定期清洗：定期清洗单向阀的内部结构，保持阀芯的灵便性和密封性。

5.2 润滑保养：定期给单向阀的活动部件添加适量的润滑油，减少磨损和磨擦。

5.3 检查压力：定期检查单向阀的开启和关闭压力，确保其正常工作。

总结：单向阀作为一种重要的流体控制装置，在各个领域都有广泛的应用。

单向阀的工作原理单向阀，也称为非回流阀、止回阀或者逆止阀，是一种用于控制流体单向流动的装置。

它通常由阀体、阀盖、阀瓣和弹簧等组成。

单向阀在工业、农业、建造和汽车等领域广泛应用，其工作原理如下：1. 阀体和阀盖：单向阀的阀体和阀盖通常由金属材料制成，具有良好的密封性和耐腐蚀性。

它们通过罗纹、焊接或者法兰连接在管道上。

2. 阀瓣：阀瓣是单向阀的关键部件，通常由金属或者橡胶制成。

它具有可调节的开启和关闭功能，以控制流体的流动方向。

阀瓣通常呈现圆盘状或者球体状，与阀座密封配合。

3. 弹簧：单向阀中的弹簧起到控制阀瓣开启和关闭的作用。

当流体压力作用在阀瓣上时，弹簧将阀瓣推向阀座，使阀门关闭。

当流体压力作用在阀瓣反方向时，弹簧会压缩，使阀瓣打开，允许流体单向通过。

4. 工作原理：当流体流动方向与单向阀的设计方向相符时，流体压力作用在阀瓣上，将阀瓣推向阀座，使阀门关闭，阻挠流体逆流。

同时，弹簧也起到稳定阀瓣位置的作用。

当流体流动方向与单向阀的设计方向相反时，流体压力作用在阀瓣反方向，压缩弹簧，使阀瓣打开，允许流体单向通过。

单向阀的工作原理可以通过以下示例来说明：假设单向阀安装在液体输送管道上，流体的流动方向为从A到B。

当流体从A 流向B时，阀瓣受到流体压力的作用，被推向阀座，使阀门关闭。

这种情况下，单向阀有效地阻挠了流体的逆流。

然而，如果流体的流动方向从B流向A，流体压力将作用在阀瓣反方向。

弹簧将被压缩，阀瓣打开，允许流体单向通过。

这样，单向阀确保了流体只能在预定的方向上流动，防止了逆流的发生。

单向阀的工作原理使其在许多应用中发挥着重要的作用。

例如，它们常用于水泵系统中，以防止水倒流并保护水泵。

此外，单向阀还广泛应用于汽车发动机中，以控制燃油和排气的流动方向。

总之，单向阀通过阀瓣、弹簧和阀座的协同作用，实现了流体单向流动的控制。

其工作原理简单而可靠，使得单向阀成为众多工业领域中不可或者缺的设备。

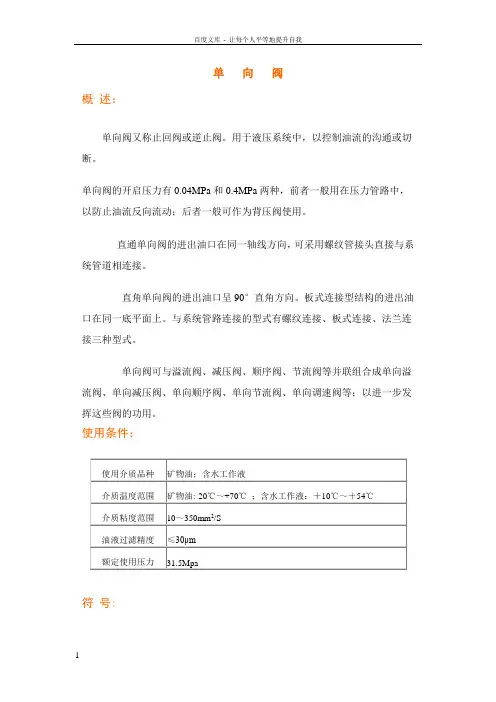

单向阀概述：单向阀又称止回阀或逆止阀。

用于液压系统中，以控制油流的沟通或切断。

单向阀的开启压力有0.04MPa和0.4MPa两种，前者一般用在压力管路中，以防止油流反向流动；后者一般可作为背压阀使用。

直通单向阀的进出油口在同一轴线方向，可采用螺纹管接头直接与系统管道相连接。

直角单向阀的进出油口呈90°直角方向。

板式连接型结构的进出油口在同一底平面上。

与系统管路连接的型式有螺纹连接、板式连接、法兰连接三种型式。

单向阀可与溢流阀、减压阀、顺序阀、节流阀等并联组合成单向溢流阀、单向减压阀、单向顺序阀、单向节流阀、单向调速阀等；以进一步发挥这些阀的功用。

使用条件：符号:直通单向阀单向阀的作用是使油液只能向一个方向流动，直通单向阀进出油口在同一轴线上。

型号说明：DIF－L10H1－SDIF－－－直通单向代号：DIFL－－－连接方式：L＝螺纹连接10－－－公称通径：10、20、32H－－－公称压力：H＝31.5 MPa1－－－正向开启压力：1＝0.04MPa2＝0.4MPaS－－－设计号：S＝上海型型号说明：A－H a10L－SA－－－直通单向阀代号：ＡH－－－公称通径：10、20、32a－－－正向开启压力：a＝0.04MPab＝0.4MPa10－－－公称压力：H＝31.5MPaL－－－连接方式：L＝螺纹连接S－－－设计号：S＝上海型直角单向阀单向阀的作用是使油液只能向一个方向流动,直角单向阀进出油中呈90°方向。

型号说明：DF－－－直角单向代号：ＤＦL－－－连接方式：L＝螺纹连接B＝板式连接F＝法兰连接10－－－公称通径(mm)：10．20．32．50H－－－公称压力：H＝31.5MPa1－－－正向开启压力：1＝0.04MPa2＝0.4MPaS－－－设计号：S＝上海型型号说明：AJ－－－直角单向阀代号：AJH－－－公称压力：H＝31.５MPaa－－－正向开启压力：a＝0.04MPab＝0.4MPa10－－－公称通径(mm)：10.20.32. 50.65.80L－－－连接方式：L＝螺纹连接B＝板式连接F＝法兰连接S－－－设计号：S＝上海型液控单向阀概述：液控单向阀，亦可称作单向闭锁阀保压阀等。
