课程设计液控单向阀的设计

南京科技职业学院毕业设计（论文）题目：单向阀的设计与仿真系部：专业：班级：姓名：学号：指导老师：2019年月日南京科技职业学院毕业设计（论文）单向阀的设计与仿真摘要：本文首先根据同型液压单流阀的设计，考虑到水介质的低粘度，易腐蚀等物理和化学性质，对单向阀进行初步的结构设计。

在单向阀存在的关键技术难点的基础上提出了解决问题的方法。

其次，模拟了阀的静态和动态特性，分析了阀门结构参数对阀门整体性能的影响，优化了阀门的结构参数，并利用软件对不同压力流量进行了模拟和分析。

然后，对单向阀的关键零部件进行可靠性分析，建立设计可靠的数学模型并优化每个相关参数。

本文介绍了一种模糊可靠性模型，并将该模型应用于液压控制止回阀，对单向阀的卸荷功能做可靠性分析，并计算出其可靠度有重要作用。

期望能从设计上提高阀的可靠性，继而提高整个液压系统的可靠性。

最后，通过建立测试系统，提出了液压系统中止回阀的卸载测试原理和测试方法，并研究了开发止回阀的静、动态特性测试和噪声测试，以此概括止回阀的设计，对存在问题提出改进建议。

关键词：单向阀；可靠性分析；结构设计；仿真；改进方案Abstract：This article is first in the same specification On the basis of fully considering the low viscosity of water medium,Corrosion and other physical and chemical characteristics, the one-way valve for the preliminary structural design. On the basis of the key technical difficulties of the one-way valve, the solution is proposed. Secondly, the static and dynamic characteristics of the one-way valve were simulated to analyze the influence of the structural parameters on the overall comprehensive performance of the valve, optimize the structural parameters of the valve, and use the software in different pressure flow simulation analysis.Then, the key parts of the one-way valve reliability analysis, the establishment of the reliability of the design mathematical model and optimize the relevant parameters. In this paper, a fuzzy reliability model is introduced, which is applied to hydraulic control check valve. The reliability of unloading function of check valve is analyzed and its reliability is calculated. It is expected to improve the reliability of the valve from the design, and then improve the reliability of the whole hydraulic system.Finally, the test system was built, the unloading test principle and test method of the one-way valve in the hydraulic system were proposed, and the static and dynamic characteristics test andnoise test of the developed one-way valve were conducted, and the design of the one-way valve was summarized.Keywords：The check valve;, reliability analysis;Structure of set;Imitation of the body;The improved scheme目录第一章引言 (5)1、课题的来源，目的及意义。

本科毕业设计（论文)题目:采用液控单向阀的平衡回路实验装置设计系别:班级：学生:学号：指导教师：采用液控单向阀平衡回路的实验装置设计摘要液压基本回路是为了实现特定的功能把有关的液压元件组合起来的典型油路结构，是组成任何液压系统的基础。

平衡回路的功用就是在于防止垂直或倾斜放置的液压缸和与之相连的工作部件因自重而自行下落,使执行元件的回油路上保持一定的背压值来平衡工作的稳定。

本文对采用液控单向阀的平衡回路实验装置的原理进行了详细的分析,再根据液压传动相关理论进行数据计算,设计液压缸，选择合适的液压元件、液压油箱、液压站的动力装置，然后确定电机与泵的安装方式,进行管路与管接头的选择等等,最后对本次设计的实验台装置进行性能验算,包括压力损失的验算、总统效率估算和系统温升校核三个环节。

同时完成设计的总装配图及部分零件图等等，最终完成整个设计。

关键词：液压；液压回路；平衡回路;实验台目录1 绪论 ......................................................................................... 错误!未定义书签。

1.1综述 ..................................................................................... 错误!未定义书签。

1.2题目背景ﻩ错误!未定义书签。

1.３研究意义ﻩ错误!未定义书签。

1.4国内外相关研究情况ﻩ错误!未定义书签。

1．5主要研究内容 .................................................................. 错误!未定义书签。

2 液压系统的设计分析 ........................................................ 错误!未定义书签。

辽宁工程技术大学课程设计题目：液控单向阀设计作者：指导教师：专业：机械工程及自动化(液压传动与控制) 时间：二零一五年一月摘要为了控制流液的流动、压力和方向及工程机械中的应用，使其能够很好地利用液压系统来控制机械的稳定工作，需要掌握更多的流体力学知识来研究液压油液及有压流动对液压阀而产生的影响，从而设计双向液控单向阀实现实践的依据，本文主要介绍双向液控单向阀的详细设计、理论计算及研究方法。

关键词: 液控单向阀设计Abstract: In order to control the flow of fluid flow,pressure and direction andapplication of engineering machinery, which can work stably to good use hydraulic system to control the machine.Need to master more knowledge of fluid mechanics to study the hydraulic oil and pressure flow effects produced on hydraulic valve, so as the basis of design double hydraulic control check valve to be practiced.This paper mainly introduces the detailed design of doublehydraulic control check valve,theoretical calculation and research methods. Keywords: hydraulic control check valve design目录摘 要 .................................................................. 1 1 液控单向阀基本情况 01.1 液控单向阀的类型及应用： 01.2 液控单向阀的工作原理 01.3 液压阀的具体工作情况 (5)2. 液控单向阀的初步设计 (7)2.1 总体设计方案 (7)2.2 液控单向阀的设计要求 (7)2.3 液控单向阀的结构设计 (7)3. 重要零件基本尺寸的确定 (10)3.1 阀前孔面积计算设定 (10)3.2 实际流速的设定 (10)3.3 控制活塞与单向阀面积之比 (11)3.4 弹簧最小工作负荷1t F 和最大工作负荷2t F (12)4. 弹簧的设计计算 (12)4.1 弹簧的参数设定 (13)4.2 弹簧的材料选择 (14)4.3 弹簧的变形量和节距 (14)4.4 弹簧的线径 (14)4.5 弹簧所需的刚度和圈数 (15)4.6 弹簧刚度、变形量和负荷校核 (15)4.7 试验负荷和试验负荷下的高度和变形量 (15)4.8 特征校核： (16)4.9 结构参数 (16)4.10 弹簧的工作图及技术要求 (16)4.11 弹簧的数据 (17)5 阀体及活塞顶杆的厚度与校核 (18)5.1 阀体壁厚计算校核 (18)5.2 活塞顶杆稳定性验算 (19)参考文献 (20)1 液控单向阀基本情况1.1 液控单向阀的类型及应用：液控单向阀有普通型和带卸荷阀芯型两种。

目录一、任务书 (3)二、指导教师评阅表 (4)三、设计内容 (5)（一） (5)（二） (6)（三） (13)（四） (19)（五） (23)（六） (25)四、设计小结 (26)五、参考资料 (27)蚌埠学院本科课程设计评阅表机械与电子工程系2011级机械设计制造及自动化专业（班级）：11机制 1 班学生姓名孙明祥学号51101014017课题名称液压压力机指导教师评语：指导教师（签名）：2014年月日评定成绩（一）压力机液压系统工况液压机技术参数：（1）主液压缸（a）负载制力压：压制时工作负载可区分为两个阶段。

第一阶段负载力缓慢地线性增加，达到最大压制力的10%左右，其上升规律也近似于线性，其行程为4 mm （压制总行程为10 mm）第二阶段负载力迅速线性增加到最大压制力27×105 N，其行程为6 mm。

回程力（压头离开工件时的力）：一般冲压液压机的压制力与回程力之比为5～10，本压力机取为5，故回程力为F h = 5.2×105 N。

移动件（包括活塞、活动横梁及上模）质量＝4000 kg。

（在实际压力机液压系统的设计之前，应该已经完成压力机的结构设计，这里假设已经设计完成压力机的机械结构，移动件的质量已经得到。

）（b）行程及速度快速空程下行：行程S l = 300 mm，速度v1＝20 mm/s；工作下压：行程S2 = 6 mm，速度v2＝1 mm/s。

快速回程：行程S3 = 310 mm，速度v3＝18 mm/s。

（2）顶出液压缸（a）负载：顶出力（顶出开始阶段）F d＝3.6×105 N，回程力F dh = 2×105 N。

（b）行程及速度；行程L4 = 120 mm，顶出行程速度v4＝55 mm/s，回程速度v5＝120 mm/s。

液压缸采用V型密封圈，其机械效率ηcm＝0.91。

压头起动、制动时间：0.2 s。

设计要求。

本机属于中小型柱式液压机，有较广泛的通用性，除了能进行本例所述的压制工作外，还能进行冲孔、弯曲、较正、压装及冲压成型等工作。

单向阀课程设计一、课程目标知识目标：1. 学生能够理解单向阀的定义、分类及工作原理；2. 学生能够掌握单向阀在流体控制系统中的应用及重要性；3. 学生能够了解单向阀的安装、使用和维护方法。

技能目标：1. 学生能够运用所学知识，分析并解决实际流体控制系统中单向阀相关问题；2. 学生能够通过实际操作，熟练进行单向阀的安装、调试和简单维护；3. 学生能够运用绘图软件，绘制单向阀的结构示意图。

情感态度价值观目标：1. 培养学生对单向阀及相关流体控制技术的兴趣，激发学生探索精神；2. 培养学生团队协作、沟通交流的能力，提高学生的合作意识；3. 增强学生爱护设备、珍惜资源的意识，培养学生的环保观念。

课程性质：本课程为流体控制技术领域的基础课程，旨在使学生掌握单向阀的基本知识和技能，为后续相关课程打下基础。

学生特点：学生具备一定的物理知识和动手能力，但可能对单向阀的具体应用和实际操作相对陌生。

教学要求：结合学生特点和课程性质，注重理论与实践相结合，强调实际操作能力的培养，使学生在掌握单向阀知识的同时，提高解决实际问题的能力。

通过课程学习，达到分解后的具体学习成果，为后续教学设计和评估提供依据。

二、教学内容1. 单向阀的定义与分类- 流体控制系统中的基本概念- 单向阀的定义及作用- 单向阀的分类及特点2. 单向阀的工作原理与应用- 单向阀的结构与工作原理- 单向阀在流体控制系统中的应用场景- 单向阀与其他阀门的功能区别与选用3. 单向阀的安装、使用与维护- 单向阀的安装方法与注意事项- 单向阀的使用技巧与操作要领- 单向阀的维护保养及故障排除4. 实践操作与技能培养- 实际操作单向阀的安装、调试与维护- 绘制单向阀结构示意图- 分析并解决实际流体控制系统中单向阀相关问题教学大纲安排：第一课时：单向阀的定义、分类及工作原理第二课时：单向阀在流体控制系统中的应用及重要性第三课时：单向阀的安装、使用与维护方法第四课时：实践操作与技能培养教学内容与教材关联性：本教学内容紧密结合教材中流体控制技术章节，围绕单向阀的基本概念、工作原理、应用及实践操作等方面展开，确保内容的科学性和系统性。

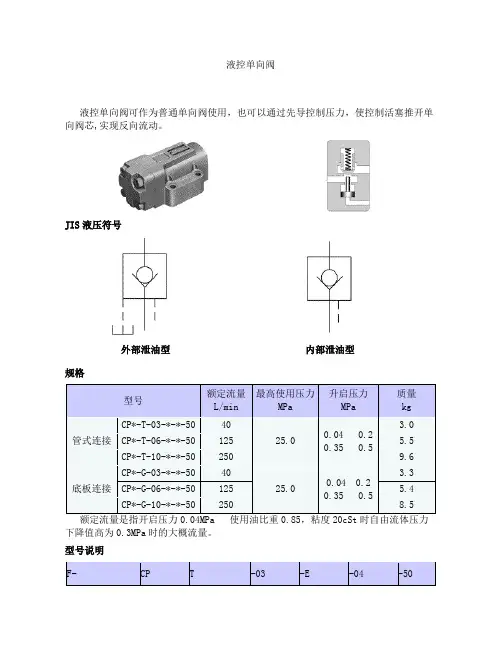

液控单向阀液控单向阀可作为普通单向阀使用，也可以通过先导控制压力，使控制活塞推开单向阀芯,实现反向流动。

JIS液压符号外部泄油型内部泄油型规格型号额定流量L/min最高使用压力MPa升启压力MPa质量kg管式连接CP*-T-03-*-*-50 4025.00.04 0.20.35 0.53.0 CP*-T-06-*-*-50 125 5.5 CP*-T-10-*-*-50 250 9.6底板连接CP*-G-03-*-*-50 4025.00.04 0.20.35 0.53.3 CP*-G-06-*-*-50 125 5.4 CP*-G-10-*-*-50 250 8.5额定流量是指开启压力0.04MPa 使用油比重0.85，粘度20cSt时自由流体压力下降值高为0.3MPa时的大概流量。

型号说明F- CP T -03 -E -04 -50a b∙最低控制压力特性反向流动时，最低控制压力取决于反向流动进口压力，请按特性曲线确定。

特性曲线最低先导压力特性释压阀全开时压力下降特性使用油粘度：30cSt密封件表CPT-03、06、10 CPDT-03、06、10零件型号数量件号零件名称CP*T-03 CP*T-06 CP*T-1011 O型圈JIS B 2401-1B-P7 JIS B 2401-1B-P9 JIS B 2401-1B-P9 112 O型圈JIS B 2401-1B-P21 JIS B 2401-1B-P29 JIS B 2401-1B-P36 113 O型圈JIS B 2401-1B-P25 JIS B 2401-1B-P32 JIS B 2401-1B-P42 1CPT-03、06、10 CPDT-03、06、10件号零件名称零件型号数量。

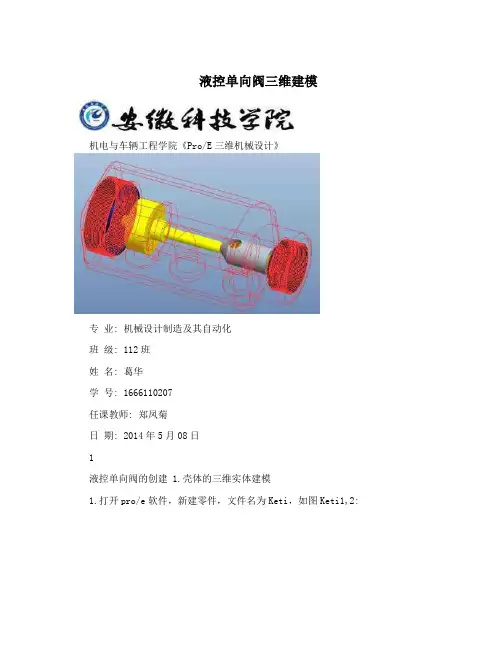

机电与车辆工程学院《Pro/E三维机械设计》专业：机械设计制造及其自动化班级：112班姓名：葛华学号：1666110207任课教师：郑凤菊日期：2014年5月08日液控单向阀的创建1.壳体的三维实体建模1.打开pro/e软件，新建零件，文件名为Keti，如图Keti1,2：Keti1Keti22.点击拉伸，草绘，选择Front平面进入草绘界面。

如图Keti3：Keti33.创建如图所示矩形，点击确定退出草绘，如图keti4：Keti44.拉伸深度为43，双向拉伸，完成正方体的创建。

如图keti5:Keti55.点击旋转，草绘，选取front平面，进入草绘，完成图keti6:Keti66.完成后确定，在旋转工具栏中点击切除，旋转角度为360º，确定，然后分别利用旋转命令完成下面三个接口的创建,如图keti7：Keti77.点击插入，螺旋扫描，切口，垂直于轨迹，选取front平面，完成图keti9:keti98.分别完成螺纹的创建,倒圆角，完成壳体的创建。

如图keti10:Keti102.左丝封的三维实体建模1.新建零件，文件名为zuo，进入绘图面板。

点击旋转，选取、front平面进入草绘界面，完成草绘zuo1。

点击完成，生成三维实体Zuo2。

Zuo1Zuo22.点击插入，螺旋扫描，伸出项，选择垂直于轨迹，右手定则，选取front平面，缺省，按照有关要求完成外螺纹的创建。

如图Zuo3：Zuo33.点击拉伸，选取左平面草绘，点击调色板，选择正六边形，完成拉伸,如图Zuo4:Zuo43.右丝封的三位实体建模1.新建零件，文件名为you，进入绘图面板。

点击旋转，选取、front平面进入草绘界面，完成草绘如图You1：You12.点击完成，生成三维实体。

You23.点击插入，螺旋扫描，伸出项，选择垂直于轨迹，右手定则，选取front平面，缺省，按照有关要求完成外螺纹的创建,如图you3。

You34.点击拉伸，选取左平面草绘，点击调色板，选择正六边形，完成拉伸,图you4：You44.活塞的三位实体建模1.新建零件，文件名为huo，进入绘图面板。
