最新汽轮机结构

汽轮机本体结构介绍1 转子汽轮机转子采用整锻转子，材料为30Cr2Ni4MoV，转子总长3386mm，总重约3500kg（包括叶片）。

该转子包括调节级在内共7 级叶轮，所有叶轮为等厚截面叶轮，除调节级为菌形叶根外，其余为枞树型叶根槽。

在第1~6级叶轮盘上设有5个φ30mm的平衡孔，均布在直径为φ550mm 的节圆上，以减少叶轮两侧压力引起的转子轴向推力。

叶轮间的隔板汽封和轴端汽封均采用迷宫型汽封。

在转子第1、4、7 级叶轮凸缘上设有径向平衡螺塞孔，供做动平衡用。

2 动叶片由于本机组有较高的运行转速和较宽的转速运行范围（2840~5945 r/min），故所有动叶片均采用不调频叶片。

前三级动叶为直叶片，后四级为扭叶片。

调节级叶片材料采用2Cr12NiMo1W1V，2~4级叶片材料采用1Cr12W1MoV，5~6级叶片材料采用1Cr12Mo。

为防止水蚀，工作在湿蒸汽区的末级及次末级动叶片顶部进汽侧均采取防水蚀措施，以提高叶片的抗水蚀强度。

末级动叶片长度为365mm，材料采用1Cr12Ni2W1Mo1V。

3 动平衡转子装配时，为保证获得好的整体动平衡，各级都经过叶片的力矩平衡。

因此，转子装配后，制造厂只须进行低速动平衡，一般不必做高速动平衡，且转子经过制造厂严格的平衡试验后，电厂一般也不必重新进行动平衡。

转子的动平衡依靠在转子第1、4、7 级叶轮凸缘上设置的径向平衡螺塞孔内加放平衡螺塞来实现。

如果电厂需要重新动平衡，则可通过汽缸上的预留孔，用制造厂提供的专用工具来取、放平衡螺塞，不必揭缸。

4 联轴器由于机组在运行时，因温度变化而引起各轴承的标高有所改变。

为避免汽轮机转子和给水泵轴对接处及轴颈产生额外的挠曲变形而引起交变应力和振动，本机组采用鼓形齿式联轴器以补偿标高的变化值，使整个轴系形成一条圆滑过渡的曲线，保证轴系工作的稳定性和可靠性。

⑦轴承1 支持轴承本汽轮机前、后支持轴承均为可倾瓦轴承。

瓦块分别装在上、下剖分的轴瓦体内，上半三块，下半两块。

汽轮机本体结构介绍第一部分常规汽轮机本体结构介绍一汽轮机主要构成汽轮机本体，汽轮机辅机系统，汽轮机调节控制系统。

1 汽轮机本体主要由转子、静子、轴承及轴承箱、盘车装置四大部分构成。

1.1转子:汽轮机通流中的转动部分,是汽轮机作功的关键部件,由主轴,叶轮,叶片,联轴器等主要零部件组成。

1.2静子: 汽轮机通流中的静止部分及汽轮机的外壳部分,由汽缸、隔板及隔板套、进汽部分、排汽部分、端汽封等主要零部件组成。

1.3轴承及轴承箱：支持轴承用来承受转子的重量并保持转子的径向位置，推力轴承用来固定转子的轴向位置，轴承箱用来安装轴承和轴承座。

1.4盘车装置：在进汽冲转前及停汽停机后使汽轮机继续保持低速旋转的装置，由电动机、减速器、离合器、操纵机构构成。

2 汽轮机辅机系统主要由油系统、汽封系统、疏水系统、凝汽系统、抽气系统组成。

2.1 油系统：主要用于向汽轮机各轴承和盘车装置提供润滑油，向转子联轴器提供冷却油，向调节保安部套提供压力油和安全油，向发电机密封系统提供密封油，向主轴顶轴装置提供顶轴油；主要由润滑油系统，顶轴油系统，油处理系统组成。

2.2 汽封系统：防止高中压缸内蒸汽向外泄漏进入汽机房和窜入轴承箱，防止空气漏入低压缸内影响机组真空度，回收高压及中压主汽阀及调节阀的阀杆漏汽；一般由汽源、调节阀站及其控制装置、减温装置、抽气装置、安全阀组成。

2.3疏水系统：确保在机组启动、停机、升负荷、降负荷运行，蒸汽参数大幅度波动或在异常情况下将汽轮机本体及其本体阀门以及与汽缸连接的各管道内的凝结水排泄出去，从而防止汽轮机进水造成汽缸变形、转子弯曲、动静碰磨，甚至引起叶片断裂。

典型的疏水系统由疏水分管、母管、自动疏水阀、疏水孔板、疏水扩容器、排汽管以及各种消能装置和挡水板组成。

2.4凝汽系统：保证汽轮机排汽在凝汽器中不断凝结，并使凝汽器达到所要求的真空值；是凝结水和补给水去除氧器之前的先期除氧设备；接受机组启停和正常运行中的疏水；接受机组启停和甩负荷过程中的旁路排汽。

汽轮机缸体内部结构汽轮机是一种将燃气功转化为机械功的装置，它通过燃烧燃料产生高温高压燃气，并利用燃气对涡轮进行冲击与推动，从而驱动轴上的机械装置运行。

汽轮机的核心部件是缸体，它是汽轮机内部最重要的结构之一、本文将介绍汽轮机缸体的内部结构。

1.缸盖：缸盖是缸体上的顶盖，通常由厚重的合金铸造而成。

缸盖的作用是封闭缸体的上部，以便保持高温高压气体在缸体内。

缸盖通常需要具备良好的密封性能和耐高温、耐压能力。

2.水套：缸体内设置有水套，用于冷却高温工质和缸体本身。

水套通过循环流动的冷却水将缸体内部的热量带走，防止缸体过热。

水套通常由铜合金或不锈钢制成。

3.活塞：活塞是汽轮机缸体内部移动的部件，它与气缸壁形成密封工作腔，接受高温高压气体的冲击。

活塞由耐高温合金材料制成，具有较高的强度和良好的耐磨性。

4.活塞环：活塞环是活塞的密封装置，它位于活塞上部和下部的环槽内。

活塞环主要起到密封作用，防止高压气体从缸体漏出，同时也能减少活塞与气缸壁之间的摩擦。

常见的活塞环材料有铸铁、铸钢和钢铸复合材料等。

5.活塞销：活塞销是连接活塞和连杆的关键部件，它通过销孔将活塞与连杆固定在一起，同时还允许活塞在缸体内做往复运动。

活塞销通常由硬质合金或高强度钢材制成。

6.气缸壁：气缸壁是缸体内部与活塞接触的表面，它的作用是支撑活塞的往复运动，并承受来自高温高压气体的冲击。

气缸壁通常由经过特殊处理的合金材料制成，以具备较高的热传导性和耐磨性。

7.进气阀和排气阀：进气阀和排气阀位于缸体上部，用于控制工质的进出。

进气阀在活塞向下运动时打开，使工质进入缸体；排气阀在活塞向上运动时打开，将燃烧产生的废气排出缸体。

进气阀和排气阀通常由高温合金材料制成。

8.机油喷结构：为了减少活塞与气缸壁之间的磨损，汽轮机缸体内部通常设置有机油喷结构，用来喷洒润滑油。

机油喷结构通常由喷油嘴、喷嘴导管和油路系统组成。

总之，汽轮机缸体是汽轮机内部最重要的结构之一、它承受着高温高压气体的冲击和热负荷，要求具备良好的密封性能、耐高温和耐压能力。

第一篇汽轮机本体结构及运行第一章汽轮机本体结构第一节本体结构概述我公司300MW机组汽轮机是上海汽轮机有限公司生产的引进型、亚临界、一次中间再热、单轴、双缸双排汽、高、中压合缸、抽汽凝汽式汽轮机。

该汽轮机本体由转动和静止两大部分构成。

转动部分包括动叶栅、叶轮、主轴、联轴器及紧固件，静止部分包括汽缸、喷嘴室、隔板套（静叶持环）、汽封、轴承、轴承座、滑销系统机座及有关紧固件。

本机通流部分由高、中、低三部分组成，高压汽缸内有一个部分进汽调节的冲动级和11个反动式压力级，中压汽缸内有9个反动式压力级，低压部分分为两分流式，每一分流由7个反动式压力级组成，全机共35级。

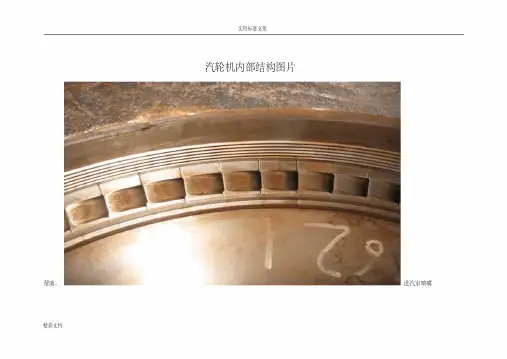

高压蒸汽经主汽阀、调节汽阀，然后由高压上缸三个和下缸三个进汽套管连接到高压缸的喷嘴室，蒸汽在高压缸内做完功，通过高压外下缸的一个排汽口流到锅炉再热器，从再热器通过两个再热主汽阀、调节汽阀从中压缸下部进入中压缸的进汽室，蒸汽流经中压叶片，通过连通管到低压缸，再由低压叶片通道的中央，分别流向两端的排汽口。

本机高、中、低压缸均设有抽汽口，共有8级，抽汽口的分布见下表。

对本机的各动、静部件，将在本章中分别介绍。

抽汽号级后抽汽抽汽口数抽汽口尺寸（mm）1（高压缸）71φ219×1972（高压缸）111φ219×2073（中压缸）161φ327×3064（中压缸）201φ511×4895（低压缸）221φ510×4906（低压缸）241φ510×4907（低压缸）252φ510×4908（低压缸）264φ510×490第二节技术规范及主要性能一、技术规范型号：C300-16.67/0.8/538/538型式：亚临界，一次中间再热，单轴，双缸双排汽，高、中压合缸，抽汽凝汽式额定功率：300MW额定转速：3000r/min额定蒸汽流量：907t/h主蒸汽额定压力：16.67Mpa主蒸汽额定温度：538℃再热蒸汽额定压力： 3.137Mpa再热蒸汽额定温度：538℃额定排汽压力：0.00539Mpa额定给水温度：273℃额定冷却水温度：20℃回热级数：3级高压加热+1级除氧加热+4级低压加热给水泵驱动方式：小汽轮机驱动低压末级叶片长：905mm净热耗率：7892kj/kw.h（额定工况下）临界转速：高中压转子一阶：1732r/min；二阶：＞4000r/min低压转子一阶：1583r/min；二阶：＞4000r/min 振动值：工作转速下轴颈振动值≤0.075mm；过临界时轴颈振动最大允许值0.2mm。

汽轮机结构概述汽轮机是一种将热能转化为机械能的设备，常用于发电厂和工业领域。

汽轮机的结构可以分为以下几个主要部分：汽轮机转子、汽轮机定子、汽轮机叶轮和汽轮机外壳。

汽轮机转子汽轮机转子是汽轮机的核心部件，主要由转子盘、转子叶轮和轴承组成。

转子盘转子盘是汽轮机转子的主体部分，它连接着所有的转子叶轮，并通过轴承支撑整个转子。

转子叶轮转子叶轮是汽轮机转子上最重要的部分，它通过叶轮叶片将高速高温的工作流体（一般为蒸汽）的动能转化为机械能。

轴承轴承是支撑和定位转子的重要组件，可以减小转子的摩擦和磨损，并增强汽轮机的稳定性和寿命。

汽轮机定子汽轮机定子位于汽轮机转子的周围，主要由定子盘、定子叶轮和定子外壳组成。

定子盘定子盘是汽轮机定子的主体部分，它通过固定定子叶轮和定子外壳，保持定子的整体结构稳定。

定子叶轮定子叶轮是汽轮机定子上的关键部分，它通过叶轮叶片引导工作流体流过转子叶轮，以进一步提高汽轮机的工作效率。

定子外壳定子外壳是汽轮机定子的保护层，它不仅可以保护定子叶轮和定子盘不受损坏，还可以对工作流体进行导向和控制。

汽轮机叶轮汽轮机叶轮是汽轮机中的关键零部件，主要包括转子叶轮和定子叶轮。

转子叶轮转子叶轮可以将高速高温的工作流体的动能转化为机械能，通过与转子盘相连，将转子的动力传递给发电机。

定子叶轮定子叶轮通过工作流体流过叶轮叶片，加速流体并增加压力，提高汽轮机的工作效率。

汽轮机外壳汽轮机外壳是汽轮机的外部保护层，它主要由上下两部分组成：汽轮机上部外壳和汽轮机下部外壳。

汽轮机上部外壳汽轮机上部外壳主要保护转子和转子叶轮，同时将蒸汽导向发电机。

汽轮机下部外壳汽轮机下部外壳主要保护定子和定子叶轮，同时引导工作流体流动，并与上部外壳连接。

总结汽轮机结构的主要部分包括转子、定子、叶轮和外壳。

转子由转子盘、转子叶轮和轴承组成，定子由定子盘、定子叶轮和定子外壳组成。

叶轮包括转子叶轮和定子叶轮，外壳则分为上部外壳和下部外壳。

这些部件共同工作，将热能转化为机械能，实现汽轮机的正常运转和发电功能。
