堆垛机安装指导书一、引言堆垛机是一种智能化的物流设备，用于在仓库或生产线上自动地堆放、存储和取出货物。
本安装指导书的目的是为了确保堆垛机的正确安装，保证其正常运行和安全性能。
在进行堆垛机的安装之前，请务必阅读本指导书并按照其中的步骤操作。
二、安全注意事项1. 在进行堆垛机的安装之前，操作人员应熟悉堆垛机的操作手册和安全规范，并且具备相关的操作经验。
2. 安装过程中，请确保工作区域周围没有其他人员进入，以防意外发生。
3. 安装时应使用适当的工具，并确保其处于良好的工作状态。
4. 在进行电气连接时，务必断开电源并使用绝缘工具，以避免电击风险。
5. 安装过程中，如遇到任何问题或疑问，请及时联系堆垛机的制造商或售后服务团队。
三、堆垛机安装步骤1. 确定安装位置：在进行堆垛机的安装之前，应先确定其安放的位置。
需要考虑到堆垛机与其他设备或墙壁之间的安全距离和操作空间。
2. 确保基础平整：堆垛机需要坚固的基础来确保其稳定运行。
在进行安装之前，应先确保安装基础平整并具备足够的强度。
3. 安装列车轨道：首先，根据堆垛机的尺寸，将列车轨道放置在安装位置，并确保其位置正确和水平。
4. 安装驱动设备：根据堆垛机的规格和尺寸，安装驱动设备，如电机、减速器等，并确保其安装牢固。
5. 安装举升装置：根据堆垛机的工作要求，安装举升装置，并与驱动设备连接，确保举升装置能够正确运作。
6. 连接电气/控制系统：根据堆垛机的电气图纸和控制系统要求，进行电气连接。
同时，确保所有电气线路正确连接并进行必要的测试。
7. 进行系统调试：在完成所有安装步骤后，进行堆垛机系统的调试。
首先，检查各项功能和操作是否正常。
然后，根据实际工作要求，进行系统参数的设置和调整。
8. 进行安全测试：在系统调试完成后，对堆垛机进行安全测试。
包括检查安全传感器和限位器的工作情况，确保堆垛机能够安全地运行。
四、总结堆垛机的正确安装对于其正常运行和安全性能至关重要。
本安装指导书提供了一系列安装步骤和安全注意事项，为堆垛机的安装提供了指导和参考。
工业机器人码垛工作站安装与调试教学能力比赛教案一、教学目标通过本次比赛的教学能力培养，学生需要掌握以下内容：1.了解工业机器人码垛工作站的工作原理和应用场景；2.掌握工业机器人码垛工作站的安装与调试方法；3.学会使用相关的编程语言控制工业机器人执行码垛任务；4.能够通过故障诊断和排除解决工业机器人码垛工作站的问题；5.提高团队合作和沟通能力。
二、教学内容本次比赛的教学内容主要包括以下几个方面：1. 工业机器人码垛工作站的介绍•工业机器人码垛工作站的定义；•工业机器人码垛工作站的应用场景；•工业机器人码垛工作站的结构和工作原理。
2. 工业机器人码垛工作站的安装与调试•工业机器人码垛工作站的组装和安装注意事项；•工业机器人码垛工作站的电气连线和通信设置；•工业机器人码垛工作站的参数设置和校准。
3. 编程控制与应用•了解工业机器人的编程语言和编程环境；•学习工业机器人的运动控制命令和代码编写；•使用编程控制工业机器人进行码垛任务。
4. 故障诊断与排除•掌握工业机器人常见故障和故障诊断方法；•学会对工业机器人进行故障排除和维修；•提高故障排查的能力和技巧。
5. 团队合作与沟通技巧•进行团队合作，分工协作完成码垛任务；•加强团队沟通和协调能力；•学会在比赛中发挥个人优势，共同完成团队目标。
三、教学方法本次教学将采用以下教学方法：1.理论讲授：通过课堂讲授，向学生介绍工业机器人码垛工作站的基本知识和原理。
2.实践操作：学生在实验室内进行工业机器人码垛工作站的安装、调试和编程实践。
3.案例分析：分析工业机器人码垛工作站的实际案例，让学生了解应用场景和解决问题的方法。
4.线上资源：提供线上学习资源，供学生在课下自主学习和实践。
四、教学评估本次教学能力比赛将通过以下几个方面对学生进行评估：1.参与度：学生在课堂讨论和实践操作中的积极程度；2.学习成绩：学生通过期末考试和实验报告的综合评分；3.团队合作：学生在比赛中的团队合作能力；4.技术能力：学生通过实验室操作的技术能力和表现。

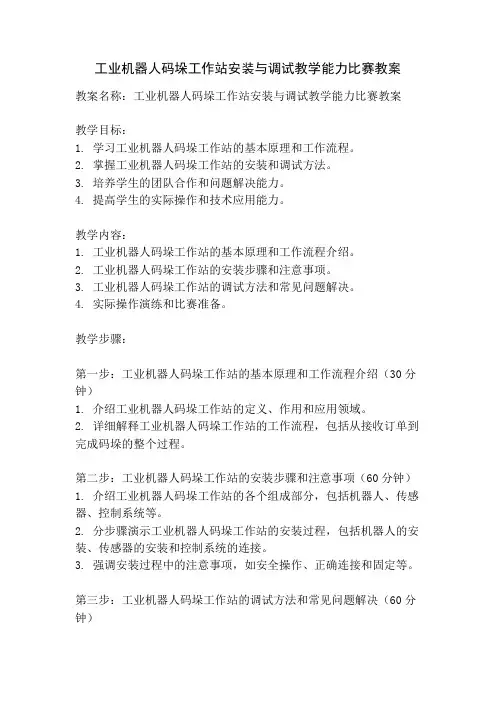

工业机器人码垛工作站安装与调试教学能力比赛教案教案名称：工业机器人码垛工作站安装与调试教学能力比赛教案教学目标：1. 学习工业机器人码垛工作站的基本原理和工作流程。
2. 掌握工业机器人码垛工作站的安装和调试方法。
3. 培养学生的团队合作和问题解决能力。
4. 提高学生的实际操作和技术应用能力。
教学内容：1. 工业机器人码垛工作站的基本原理和工作流程介绍。
2. 工业机器人码垛工作站的安装步骤和注意事项。
3. 工业机器人码垛工作站的调试方法和常见问题解决。
4. 实际操作演练和比赛准备。
教学步骤：第一步：工业机器人码垛工作站的基本原理和工作流程介绍（30分钟）1. 介绍工业机器人码垛工作站的定义、作用和应用领域。
2. 详细解释工业机器人码垛工作站的工作流程，包括从接收订单到完成码垛的整个过程。
第二步：工业机器人码垛工作站的安装步骤和注意事项（60分钟）1. 介绍工业机器人码垛工作站的各个组成部分，包括机器人、传感器、控制系统等。
2. 分步骤演示工业机器人码垛工作站的安装过程，包括机器人的安装、传感器的安装和控制系统的连接。
3. 强调安装过程中的注意事项，如安全操作、正确连接和固定等。
第三步：工业机器人码垛工作站的调试方法和常见问题解决（60分钟）1. 介绍工业机器人码垛工作站的调试方法，包括机器人的校准、传感器的调试和控制系统的配置。
2. 分析工业机器人码垛工作站常见问题，如机器人运动不准确、传感器故障等，并提供解决方法。
第四步：实际操作演练和比赛准备（120分钟）1. 将学生分成小组，每个小组安装和调试一台工业机器人码垛工作站。
2. 每个小组根据教师提供的实际任务，进行实际操作演练。
3. 比赛准备：每个小组根据比赛要求，进行工业机器人码垛工作站的优化和调试，以提高工作效率和准确性。
教学评估：1. 学生的理论知识掌握情况，包括工业机器人码垛工作站的基本原理和工作流程。
2. 学生的实际操作能力，包括工业机器人码垛工作站的安装和调试。
堆垛机安装指导书一、总则1、 为了指导堆垛机安装及验收，确保质量和安全，制定本规范。
2、 安装施工应严格按图施工。
当施工时发现现场和设计图纸有不符之处，应及时提出，经双方批准变更后方可施工。
3、 安装中采用的各种计量和检测器具、仪器、仪表和设备应符合国家现行计量法规的规定，其精度等级不低于安装要求的精度等级。
4、 货架安装前的隐蔽工程应在工程隐蔽前进行检验，合格后方可继续施工。
5、 安装中应进行必要的自检，并作相应的记录。
堆垛机安装施工，除应按本规范执行外，还应符合国家（行业）现行标准规范的规定。
二、施工准备2.1施工条件➢ 安装施工前，应核对图纸，检查现场和图纸情况是否有出入；➢ 对立体库、特殊的或复杂的安装应事先编制施工方案，并备案留底；➢ 通往安装现场的道路必须畅通零部件应摆放在合理区域；➢ 现场安全（如不与治安条件冲突等）；➢ 与其它项目工程队伍不存在作业冲突；➢ 安装施工前，现场屋面及内部粉刷等工程应基本完工，有关的基础地坪、沟道应已完工，其混凝土强度应不低于设计强度的75％；➢ 安装施工地点及附近的杂物、垃圾等，应清除干净；➢ 现场提供永久或临时性的照明设备；➢ 现场提供永久或临时性的电力供应；2.2收件检查和保管➢ 开包或开箱前，应对照发运清单进行检查，并做相应记录。
如发现散包、缺件、严重损坏时应及时反映，对散包、损坏、表面严重磨损的构件就地拍照，图像。
➢ 资料及时存档，并与供货商联系。
➢ 构件、机械和工具均应妥善保管，不得使其变形、损坏、错乱或丢失。
2.3.埋件（预置坑）检查➢预埋件（预置坑）的布置、几何尺寸和质量要求，应该符合图纸规定。
布置后或安装前应对预埋件（预置坑）进行复检。
三、组装、放线1、组装时应该对构件逐一进行校正，对组件进行尺寸核对，设立放线依据。
2、应按平面图和有关建筑物的轴线、边缘线及标高线，划定安装的基准线。
四、地脚螺栓装设地脚螺栓应符合下列要求：1、膨胀螺栓或化学螺栓，中心线应按图进行放线画线。
爱斯盾机器人码垛机调试教程
码垛机器人是一种高新的技术产品，能够随时的调整码垛机的程序，完成带有包装物品的码垛工作。
码垛机的电力耗费小，它能够依据请求使垛形更严密划一，下面就来看看它的主要特性有哪些吧。
机器人码垛机主要特性有节能、操作简单、传动效率高、牢靠等。
节能性能：机器人部件装置在本体底座上，轻盈坚固的手臂，耗电量少，节能环保。
操作性能简单。
只要设定抓取点与托盘位置，每一步的空间轨迹与放置位置由机器人自动计算构成。
对实践码垛位置的修正调整简单，用户能够直接在触摸屏上完成。
在产品更改后，只要在现场触摸屏上输入新产品数据，即可停止便当。
机械构造：思索到码垛的特征的连杆机构，零部件点树少，传动效率高，才能好。
运动特性：直线方向的运动只需1个电机驱动，码垛效果好，空间动作范围明了，防备好。
牢靠性：大局部零件集中在底座四周，在高速运转的状况下，整体牢靠性高。
维护的烦琐性：采用直线导轨、滚珠丝杆、皮带轮等大量的规范元件，采购以及改换简双方便。
3年之内只需添加光滑脂，无需改换部件。
示教操作：示教器按钮简约易懂，菜单界面简单明了，操作便当。
抓手方式：量身制造，夹持产品稳定。
两侧夹持，再加上底部支撑，确保通知状况下万无一失。

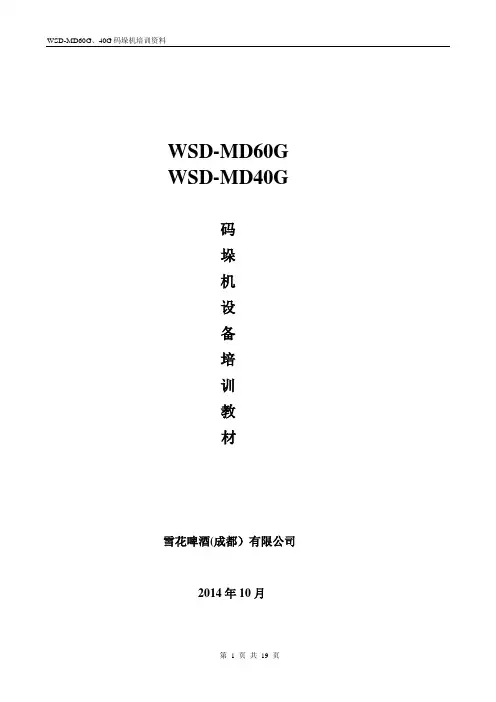

WSD-MD60G WSD-MD40G码垛机设备培训教材雪花啤酒(成都）有限公司2014年10月目录第一部份.码垛机概述： (3)第二部份.结构及功能： (3)第三部份.操作基本要求： (12)第四部份.机器设定转换方法 (12)第五部份.机器操作规程： (13)第六部份.机器保养要求 (13)第七部份.润滑加油要求 (14)第八部份.常见故障的排除方法 (15)第九部份.岗位作业标准 (15)第十部份.维修岗位标准 (17)第十一部份.岗位危险点: (19)第一部份.码垛机概述：1、型号：WSD-MD60G、WSD-MD40G；2、主要技术参数：2.1、WSD-MD60G 技术参数：1）公称生产能力：36000瓶/小时；2）主机外形尺寸：5050×2790×3930mm（长×宽×高）；3）垛盘尺寸：max1300×1300×130mm（长×宽×高）；4）码箱尺寸：200×120×120mm（长×宽×高）；5）动力电源：220/380V,50Hz；6）控制电压：24V.DC；7）压缩空气工作压力：min0.5Mpa；8）耗气量：(max)330L/min；9）主机总重：5000Kg；10）总装机容量：30.6kW；11）地面负载：8 X 7500 N；12）水平角度±1°；13）噪音：≤85 dB.2.2、WSD-MD40G技术参数:1）公称生产能力：24000瓶/小时；2）主机外形尺寸：5050×2780×3930mm（长×宽×高）；3）垛盘尺寸：1100×1100×150mm（长×宽×高）；4）码箱尺寸规格一：12听/箱外尺寸275×208×126mm（长×宽×高）；5）码箱尺寸规格二：24听/箱外尺寸275×407×178mm (长×宽×高)；6）动力电源：220/380V50Hz；7）控制电压：24V.DC；8）压缩空气工作压力：min0.6Mpa；9）耗气量：(max)100L/min；10）全机总重：8000Kg；11）总装机容量：16 kW；12）地面负载：8 X 7500 N；13）水平角度±1°；14）噪音≤75 dB。
机器人码垛机操作说明感谢您选用有我公司设计，生产，安装，调试的机器人码垛机，下面向您介绍一下机器人码垛机（简称码垛机），电气控制方面的工作原理。
在操作控制该系统之前，请先阅读有关ABB机器人的操作使用说明书，特别是关于安全方面的操作使用说明。
此项非常重要。
本系统是有AB系列MicroLogix1400系列PLC程序控制器控制的输送、机器人码垛系统，电气控制部件主要有：AB触摸屏PVPlus600系列, AB MSR210P安全继电器、施耐德C65N系列断路器、GV系列电机保护控制器，丹佛斯VLT2800变频器，施耐德LC1D系列直流接触器、施克WL100-P系列光电、西门子开关电源，欧姆龙中间继电器及电控箱散热风扇等组成。
机器人：ABB—IRB460系列机器人及配套电控系统组成。
在操作使用本系统时，首先请一定要接受了ABB机器人的安全操作方面的培训后，才可以去操作该机器人码垛系统。
请注意：系统运行的过程中，绝对禁止任何人进入机器人的工作范围区域。
机器人的工作范围区域是在黄色围栏内的标明的区域。
即使机器人出现故障，在故障不知道何种原因造成的情况下，绝对禁止进入机器人的工作范围区域。
正确的处理方法是：先把安全门打开，然后再进入机器人的工作范围区域，处理故障。
故障处理完成，退出机器人的工作区域，把安全门关闭，然后，在电气控制柜上先复位发生故障的机器人，然后重启运行。
！再次重申操作机器人的安全的重要性。
是由于机器人的运动动作，及运动范围是受控于码垛系统的运行信号控制，因此，在处理及排除故障时，请一定要先打开安全门，才能进入机器人的工作区域。
即使机器人在没有运行的情况下，也应该执行此项安全操作。
1、在操作该系统之前，请首先熟悉系统的外围准备工作：系统的所有操作都是在触摸屏及操作台面板上进行，下面介绍触摸屏各个操作界面的关系：在树状菜单操作栏理，我们先看一下设备平面图：点击“设备平面图”按钮，进入设备平面图界面：在设备平面图界面里，我们可以查看系统电气元件在场地内的安装位置的布局，并可以根据报警显示的故障点，查找相对应的电气元件的位置的故障点。
