常俊林版《自动控制原理》课后习题解答

第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度，根据自己的经验，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端，对系统的控制不起作用，因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。

水位由浮子测量，并通过杠杆作用于供水阀门（即反馈至输入端），控制供水量，形成闭环控制。

当水位达到蓄水量上限高度时，阀门全关（按要求事先设计好杠杆比例），系统处于平衡状态。

一旦用水，水位降低，浮子随之下沉，通过杠杆打开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。

开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成各个环节分别的作用是什么解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。

各个基本单元的功能如下：（1）被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。

（2）给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。

（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反馈到系统输入端作比较，一般为各类传感器。

（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较，分析计算并产生反应两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。

⾃动控制原理-课后习题及答案⾃动控制原理-课后习题及答案第⼀章绪论1-1 试⽐较开环控制系统和闭环控制系统的优缺点.解答：1开环系统(1) 优点:结构简单，成本低，⼯作稳定。

⽤于系统输⼊信号及扰动作⽤能预先知道时，可得到满意的效果。

(2) 缺点：不能⾃动调节被控量的偏差。

因此系统元器件参数变化，外来未知扰动存在时，控制精度差。

2 闭环系统⑴优点：不管由于⼲扰或由于系统本⾝结构参数变化所引起的被控量偏离给定值，都会产⽣控制作⽤去清除此偏差，所以控制精度较⾼。

它是⼀种按偏差调节的控制系统。

在实际中应⽤⼴泛。

⑵缺点：主要缺点是被控量可能出现波动，严重时系统⽆法⼯作。

1-2 什么叫反馈？为什么闭环控制系统常采⽤负反馈？试举例说明之。

解答：将系统输出信号引回输⼊端并对系统产⽣控制作⽤的控制⽅式叫反馈。

闭环控制系统常采⽤负反馈。

由1-1中的描述的闭环系统的优点所证明。

例如，⼀个温度控制系统通过热电阻（或热电偶）检测出当前炉⼦的温度，再与温度值相⽐较，去控制加热系统，以达到设定值。

1-3 试判断下列微分⽅程所描述的系统属于何种类型（线性，⾮线性，定常，时变）？（1）22()()()234()56()d y t dy t du t y t u t dt dt dt ++=+（2）()2()y t u t =+（3）()()2()4()dy t du t ty t u t dt dt +=+（4）()2()()sin dy t y t u t t dt ω+=（5）22()()()2()3()d y t dy t y t y t u t dt dt ++= （6）2()()2()dy t y t u t dt +=（7）()()2()35()du t y t u t u t dt dt =++?解答：（1）线性定常（2）⾮线性定常（3）线性时变（4）线性时变（5）⾮线性定常（6）⾮线性定常（7）线性定常1-4 如图1-4是⽔位⾃动控制系统的⽰意图，图中Q1，Q2分别为进⽔流量和出⽔流量。

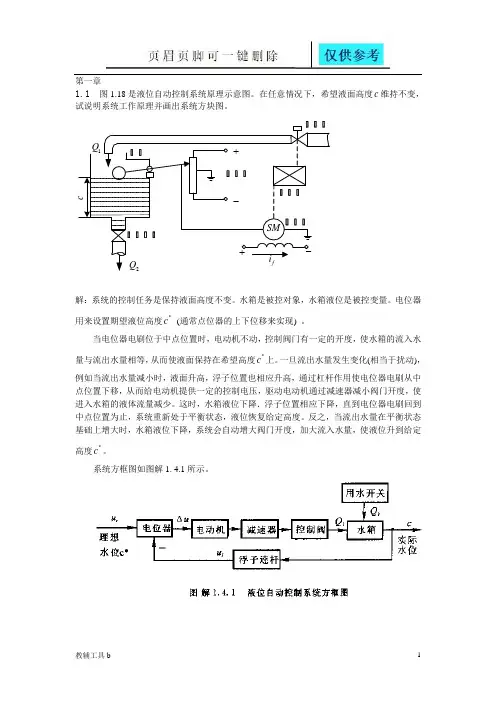

第一章1.1 图1.18是液位自动控制系统原理示意图。

在任意情况下，希望液面高度c维持不变，试说明系统工作原理并画出系统方块图。

c+-SM___ 1Q浮浮浮浮浮浮2Q浮浮浮浮浮浮浮浮浮浮浮浮fi-+解：系统的控制任务是保持液面高度不变。

水箱是被控对象，水箱液位是被控变量。

电位器用来设置期望液位高度*c(通常点位器的上下位移来实现) 。

当电位器电刷位于中点位置时，电动机不动，控制阀门有一定的开度，使水箱的流入水量与流出水量相等，从而使液面保持在希望高度*c上。

一旦流出水量发生变化(相当于扰动)，例如当流出水量减小时，液面升高，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动机通过减速器减小阀门开度，使进入水箱的液体流量减少。

这时，水箱液位下降．浮子位置相应下降，直到电位器电刷回到中点位置为止，系统重新处于平衡状态，液位恢复给定高度。

反之，当流出水量在平衡状态基础上增大时，水箱液位下降，系统会自动增大阀门开度，加大流入水量，使液位升到给定高度*c。

系统方框图如图解1. 4.1所示。

1.2恒温箱的温度自动控制系统如图1.19所示。

（1） 画出系统的方框图；（2） 简述保持恒温箱温度恒定的工作原理;（3） 指出该控制系统的被控对象和被控变量分别是什么。

M给定电压放大器电机减速器调压器 220～热电偶电阻丝－ ＋－ ＋图1.19 恒温箱的温度自动控制系统解：恒温箱采用电加热的方式运行，电阻丝产生的热量与调压器电压平方成正比，电压增高，炉温就上升。

调压器电压由其滑动触点位置所控制，滑臂则由伺服电动机驱动．炉子的实际温度用热电偶测量，输出电压作为反馈电压与给定电压进行比较，得出的偏差电压经放大器放大后，驱动电动机经减速器调节调压器的电压。

在正常情况下，炉温等于期望温度T ，热电偶的输出电压等于给定电压。

此时偏差为零，电动机不动，调压器的滑动触点停留在某个合适的位置上。

第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统,说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度,根据自己的经验,设定洗涤、漂洗时间,洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端,对系统的控制不起作用,因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例,系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。

水位由浮子测量,并通过杠杆作用于供水阀门（即反馈至输入端）,控制供水量,形成闭环控制。

当水位达到蓄水量上限高度时,阀门全关（按要求事先设计好杠杆比例）,系统处于平衡状态。

一旦用水,水位降低,浮子随之下沉,通过杠杆打开供水阀门,下沉越深,阀门开度越大,供水量越大,直到水位升至蓄水量上限高度,阀门全关,系统再次处于平衡状态。

1-2 自动控制系统通常有哪些环节组成？各个环节分别的作用是什么？解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。

各个基本单元的功能如下：（1）被控对象—又称受控对象或对象,指在控制过程中受到操纵控制的机器设备或过程。

（2）给定元件—可以设置系统控制指令的装置,可用于给出与期望输出量相对应的系统输入量。

（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量,再反馈到系统输入端作比较,一般为各类传感器。

（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较,分析计算并产生反应两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时,可通过放大元件将微弱信号作线性放大。

第一章1-1图1-2是液位自动控制系统原理示意图。

在任意情况下，希望液面高度c维持不变, 试说明系统工作原理并画岀系统方块图。

图1-2 液位自动控制系统解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位U r(表征液位的希望值C r)；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度不变。

工作原理：当电位电刷位于中点(对应U r)时，电动机静止不动，控制阀门有一定的开度，流入水量与流出水量相等，从而使液面保持给定高度C r，一旦流入水量或流出水量发生变化时，液面高度就会偏离给定高度C r。

当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度r。

反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度C r。

系统方块图如图所示:1-10 下列各式是描述系统的微分方程，其中c(t)为输岀量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统？2c(t) =5 r2(t) t d2(^(1) dt ；3 2d c(t) 3d c(t) 6dc(t) --- 3 3 ---- 2 6 — dt dt dt xdc(t) dr(t)t c(t) =r(t) 3 dt dtc(t) = r(t)cos t 5 ；dr (t) tc(t) =3r(t)6 5 r(.)d. (5) dt =;(6)c(t)訂 2 ⑴；0, t :：: 6c(t)= “r(t), t 畠 6.(7) -解：(1)因为c(t)的表达式中包含变量的二次项 『(t)，所以该系统为非线性系统。

(2) 因为该微分方程不含变量及其导数的高次幕或乘积项，且各项系数均为常数，所以该 系统为线性定常系统。

第一章 绪论1-1 试比较开环控制系统和闭环控制系统的优缺点.解答：1开环系统(1) 优点:结构简单，成本低，工作稳定。

用于系统输入信号及扰动作用能预先知道时，可得到满意的效果。

(2) 缺点：不能自动调节被控量的偏差。

因此系统元器件参数变化，外来未知扰动存在时，控制精度差。

2 闭环系统⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。

它是一种按偏差调节的控制系统。

在实际中应用广泛。

⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。

>1-2 什么叫反馈为什么闭环控制系统常采用负反馈试举例说明之。

解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。

闭环控制系统常采用负反馈。

由1-1中的描述的闭环系统的优点所证明。

例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉子的温度，再与温度值相比较，去控制加热系统，以达到设定值。

1-3 试判断下列微分方程所描述的系统属于何种类型（线性，非线性，定常，时变）（1）22()()()234()56()d y t dy t du t y t u t dt dt dt ++=+（2）()2()y t u t =+（3）()()2()4()dy t du t ty t u t dt dt +=+ （4）()2()()sin dy t y t u t tdt ω+=（5）22()()()2()3()d y t dy t y t y t u t dt dt ++=—（6）2()()2()dy t y t u t dt +=（7）()()2()35()du t y t u t u t dtdt =++⎰解答： （1）线性定常 （2）非线性定常 （3）线性时变（4）线性时变 （5）非线性定常 （6）非线性定常 （7）线性定常1-4 如图1-4是水位自动控制系统的示意图，图中Q1，Q2分别为进水流量和出水流量。

第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度，根据自己的经历，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量〔即衣服的干净度〕的信息没有通过任何装置反响到输入端，对系统的控制不起作用，因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量〔输出量〕为蓄水箱水位〔反响蓄水量〕。

水位由浮子测量，并通过杠杆作用于供水阀门〔即反响至输入端〕，控制供水量，形成闭环控制。

当水位到达蓄水量上限高度时，阀门全关〔按要求事先设计好杠杆比例〕，系统处于平衡状态。

一旦用水，水位降低，浮子随之下沉，通过杠杆翻开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。

开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成？各个环节分别的作用是什么？解：自动控制系统包括被控对象、给定元件、检测反响元件、比较元件、放大元件和执行元件。

各个根本单元的功能如下：〔1〕被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。

〔2〕给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。

〔3〕检测反响元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反响到系统输入端作比较，一般为各类传感器。

〔4〕比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进展比较，分析计算并产生反响两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

〔5〕放大元件—当比较元件产生的偏差信号比较微弱缺乏以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。

第一章绪论1-1 试比较开环控制系统和闭环控制系统的优缺点.解答：1开环系统(IX 点：结构简单，成本低，工作稳定。

用于系统输入信号及扰动作 用能预先知道时，可得到满意的效果。

(2)缺点：不能自动调节被控量的偏差。

因此系统元器件参数变化， 外来未知扰动存在时，控制精度差。

2闭环系统(1) 优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量 偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。

它是一种按偏差调节的控制系统。

在实际中应用广泛。

(2) 缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。

1- 2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例 说明之。

解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。

闭环控制系统常釆用负反馈。

由IT 中的描述的闭环系统的优点所证 明。

例如，一个温度控制系统通过热电阻(或热电偶)检测出当前炉 子的温度，再与温度值相比较，去控制加热系统，以达到设定值。

试判断下列微分方程所描述的系统属于何种类型(线性，非 线性，定常，时变)？2心芈+ 3如+ 4、⑺=5如+ 6叩) (1) dr dt ・Clt⑵ y(r) = 2 + w(r)(2)非线性定常 (3)线性时变 (5)非线性定常 (6)非线性定常(4)(5)(6)(7)牛2曲)=4響+叩)dtdt ——+ 2 y(∕) = “(f) Sin ωt dt学+ W)攀+ 2W)j ⑴ dr dt 学+ F ⑴=2“⑴ dtdty(t) = 2u(t) + 3du ⑴ +dt 5∫M(r)Jr 解答：(1)线性定常(4)线性时变 (7)线性定常1-4如图1-4是水位自动控制系统的示意图，图中Q1, Q2分别为进水流量和出水流量。

控制的目的是保持水位为一定的高度。

试说明该系统的工作原理并画出其方框图。

QlQ2O―题1-4图水位自动控制系统解答：(1)方框图如下:⑵工作原理：系统的控制是保持水箱水位高度不变。
