上海建工集团视觉系统
- 格式：doc
- 大小：297.00 KB
- 文档页数：37
下载文档原格式
合集下载
建工集团企业视觉识别规范VI培训
路漫漫其修远兮, 吾将上下而求索
•三、施工现场环境识别类
路漫漫其修远兮, 吾将上下而求索
•工程标志牌
路漫漫其修远兮, 吾将上下而求索
•此牌须在工地大门外明显处设置
•材料：金属彩板 •工艺：即时贴、电脑刻字 •字体：内容为黑体，企业标识按 基础设计规范。尺寸不小于 500X700cm 标牌底边距离地面 不低于1200cm •内容：工程名称、面积、建设单 位、设计单位、施工单位、监理 单位、政府监督人员、项目经理 、开工日期、竣工日期(10项)
路漫漫其修远兮, 吾将上下而求索
•错误用 法
路漫漫其修远兮, 吾将上下而求索
•错误用 法
路漫漫其修远兮, 吾将上修远兮, 吾将上下而求索
•企业标准色
•宫墙红R158 G6 B33 M100 Y80 K55
•企业辅助色
• R235 G185 B19 M30 Y100
建工集团企业视觉识别 规范VI培训
路漫漫其修远兮, 吾将上下而求索
2020年4月7日星期二
•目 录
•一 • 企 业 标 识
•二 •企 业 色 彩
•三 •施 工 现 场 环 境 识 别 类
路漫漫其修远兮, 吾将上下而求索
•一、企业标 识
路漫漫其修远兮, 吾将上下而求索
• 新版企业标 识
路漫漫其修远兮, 吾将上下而求索
路漫漫其修远兮, 吾将上下而求索
•二图五版制 作
•工地阅报栏
•工地阅报栏应张贴《北京建工报》，其它可张贴 《北京日报》、《首都建设报》等
路漫漫其修远兮, 吾将上下而求索
•二图五版内 容
•二图 •1、××工程或施工现场平面布置图 •2、××工程或施工现场责任区域图
•五版 •1、施工现场安全管理制 度
•三、施工现场环境识别类
路漫漫其修远兮, 吾将上下而求索
•工程标志牌
路漫漫其修远兮, 吾将上下而求索
•此牌须在工地大门外明显处设置
•材料：金属彩板 •工艺：即时贴、电脑刻字 •字体：内容为黑体，企业标识按 基础设计规范。尺寸不小于 500X700cm 标牌底边距离地面 不低于1200cm •内容：工程名称、面积、建设单 位、设计单位、施工单位、监理 单位、政府监督人员、项目经理 、开工日期、竣工日期(10项)
路漫漫其修远兮, 吾将上下而求索
•错误用 法
路漫漫其修远兮, 吾将上下而求索
•错误用 法
路漫漫其修远兮, 吾将上修远兮, 吾将上下而求索
•企业标准色
•宫墙红R158 G6 B33 M100 Y80 K55
•企业辅助色
• R235 G185 B19 M30 Y100
建工集团企业视觉识别 规范VI培训
路漫漫其修远兮, 吾将上下而求索
2020年4月7日星期二
•目 录
•一 • 企 业 标 识
•二 •企 业 色 彩
•三 •施 工 现 场 环 境 识 别 类
路漫漫其修远兮, 吾将上下而求索
•一、企业标 识
路漫漫其修远兮, 吾将上下而求索
• 新版企业标 识
路漫漫其修远兮, 吾将上下而求索
路漫漫其修远兮, 吾将上下而求索
•二图五版制 作
•工地阅报栏
•工地阅报栏应张贴《北京建工报》，其它可张贴 《北京日报》、《首都建设报》等
路漫漫其修远兮, 吾将上下而求索
•二图五版内 容
•二图 •1、××工程或施工现场平面布置图 •2、××工程或施工现场责任区域图
•五版 •1、施工现场安全管理制 度
上海建工创新“建筑+互联网”业务模式
证照平台，经过授权，分供商可直接调用该企业在上海市社会化电子证照平台备案的信息和证照，无需填报和上传附件；实现认证业务办理全流程无纸化；启用智能客服为主、人工客服为辅的服务体系，使各个渠道实现智能化业务咨询办理。
上海建工电商公司还深入运用了区块链技术与大数据分析技术，提升平台安全能力。
“运用区块链技术，深化业务管控，实现信息服务全流程闭环管理，建立具有建筑行业特色的风险控制体系；依托区块链技术，保障相关交易数据的真实性、准确性、不可篡改性，构建建筑行业全生命周期利益共享的生态圈。
建设完整供应链平台，灵活运用云计算共享技术，应用大数据分析，为各项业务提供强有力的数据支撑。
应用大数据分析技术，建立数据仓库，构建建筑行业特色的专业化数据分析模型，提供准确及时的数据及分析结果。
”在组织保障方面，上海建工集团成立了由总裁亲自挂帅的“电商工作领导小组”，并组建“电商工作推进小组”协调满足成员企业需求。
“在项目推进过程中，有的时候要硬，要坚持合同和流程的标准化；有的时候要软，兼听集团成员单位需求，满足个性化定制开发。
”降本增效上海建工电商公司成立于2015年，目前不仅为上海建工及旗下29家子公司、615家三级公司、5.3万余名员工服务，而且还为外部企业提供相关采购业务服务，已成为上海建工全产业链协同联动的重要一环，也是上海建工向建筑全生命周期服务商转型发展的重要支点。
除了营造阳光平台之外，电商公司打造的营造商城平台SKU已超1100万，2022年商城销售额近2亿元；简行商旅平台在2023年上半年，飞机票年采购量5.2万余张，火车票采购量超13.3万张，酒店采购量超3.7万间夜，采购总额逾8500万元。
营造商城于2017年6月上线，以服务好集团用户和实现内部互利共赢为核心，打造辐射战略伙伴生态圈的阳光采购、降本增效平台。
营造商城实现了商品库、订单、物流信息等管理流程；研发了订单转合同、场景化采购、关联工程项目信息等功能模块；研发了标准API接口，便于外部平台接入标准化管理；自主开发了商城网页端，提高了工作便捷性。
和大家一起分享几个经典的销售故事
和大家一起分享几个经典的销售故事和大家一起分享几个经典的销售故事一个卖报老汉的销售故事每天坐35W车上下班，车站总有一个卖报纸的老汉。
老汉穿着整洁，看上去精神矍烁。
看起来每天的生意都不错。
有一天下班时间不算晚，买了他一份杂志，便和他闲聊了起来。
“老师傅，生意不错吧！”“嗯，还可以，过得去吧！”“看您成天忙忙碌碌的，收成一定不错吧！”“呵呵，还不错吧！反正养老婆和供孩子读书基本没问题了！朋友，别看我普普通通，我家女儿可是在南大读书哩！学费贵着哩！”“哟，老师傅，你真行啊！一般人可没您这么大能耐呢！”“呵呵，朋友你可真会说话。
不过你倒没说错，我吧，不动不摇，一个月4000块是没有问题的！”老汉打开了话匣子，和我聊了起来。
两年前，老汉在工厂下岗了。
下岗工资就那么少，生活的压力，使得老汉开始打算卖报挣钱。
（制定工作目标）几经挑选，发现35W车总店人流量大，车次多，于是选定在35W车总站卖报。
（经初步市场分析，选择终端销售点）但是，经过几天蹲点发现，车站固定的卖报人已经有了两个。
（营销环境论证）其中一个卖了很长的时间了，另一个好象是车站一位驾驶员的熟人。
（对竞争对手进行初步分析）如果不做任何准备就直接进场卖报，一定会被人家赶出来的。
于是老汉打算从车站的管理人员下手。
（制定公关策略）开始，老汉每天给几位管理人员每人送份报纸，刚开始人家跟他不熟，不要他的报纸。
他就说这是在附近卖报多余的，车站管理员也不是什么大官，一来二去也就熟了。
老汉这时就开始大倒苦水，说现在下岗了，在附近卖报销量也不好，一天卖不了几份，而马上女儿就要参加高考了，高昂的学费实在是无力负担，女儿学习成绩那么好，如果让她不读了真的对不起她了……。
（与公关对象接触，并博取同情）人心都是肉做的，车站管理员就热心帮他出主意：那你就要我们车站来卖报嘛。
我们这边生意蛮好的，他们每天都能卖几百份呢。
（大功告成了！）有了车站管理员的许可，老汉光明正大的进场了。
上海建工集团精心打造花博园三大永久场馆
50 600 m2,建 筑 面 积 约 12 000 m2,以花卉、绿植、采光庭院等
构 成 “蝶 恋 花 ”造 型 。 世纪馆整个屋面为连续混凝土薄壳结构,是目前国内最
大的“双曲面穹顶+ 清水混凝土”建筑。混凝土薄壳的双曲面造
型 最 大 曲 率 达 到 30 °，单 幅 投 影 面 积 9 000 m2,最大跨度达 130 m。工程对造型施工的精细度、混凝土浇筑的质量效果要
石 英 砂 为 等 为 基 质 的 纤 维 增 强 复 合 材 料 ,具 有 高 延 展 性 、高耐 久 性 、高 强 度 等 特 点 ，将 混 凝 土 的 覆 盖 层 厚 度 从 传 统 混 凝 土 的
150 m m 降 低 至 75 mm,且施工中无需配筋，提升了整体场馆
外观的轻薄感。 竹 藤 馆 上 部 网 架 在原方案中采用藤条编织，需 耗 时 4 个
方式以保证平衡张拉和屋面壳体的整体结构受力稳定 。屋面 壳体环梁采用了缓粘结预应力技术，在关键点位布置了大量应 力 监 测 设 备 ，在 多 次 张 拉 过 程 中 进 行 应 力 调 整 ,避 免 施 工 过 程 中由于建筑沉降等因素造成预应力损失,确保了预应力符合最 终设计要求。
复兴馆 大跨度悬挑钢结构
为确保屋面清水混凝土完成面的定位精准和外观质量， 技 术 团 队 创 新 采 用 了 双 层 模 板 施 工 技 术 。首 层 模 板 采 用 普 通 红 膜 承 托 ，第 二 层 模 板 采 用 企 口 板 精 准 塑 型 ，在 精 确 调 和 双 曲 面屋面造型曲率的同时,形成了树木纹理的设计造型效果。
根 钢 柱 和 近 3 4 0 0 根 钢梁，吨 位 约 6 700 t,单根构件最重约 7.7 t,常 规 跨 度 为 12.8 m,其中屋面为大跨度悬挑钢梁，悬挑 长 度 高 达 20.8 m,属于大跨度悬挑钢结构。
构 成 “蝶 恋 花 ”造 型 。 世纪馆整个屋面为连续混凝土薄壳结构,是目前国内最
大的“双曲面穹顶+ 清水混凝土”建筑。混凝土薄壳的双曲面造
型 最 大 曲 率 达 到 30 °，单 幅 投 影 面 积 9 000 m2,最大跨度达 130 m。工程对造型施工的精细度、混凝土浇筑的质量效果要
石 英 砂 为 等 为 基 质 的 纤 维 增 强 复 合 材 料 ,具 有 高 延 展 性 、高耐 久 性 、高 强 度 等 特 点 ，将 混 凝 土 的 覆 盖 层 厚 度 从 传 统 混 凝 土 的
150 m m 降 低 至 75 mm,且施工中无需配筋，提升了整体场馆
外观的轻薄感。 竹 藤 馆 上 部 网 架 在原方案中采用藤条编织，需 耗 时 4 个
方式以保证平衡张拉和屋面壳体的整体结构受力稳定 。屋面 壳体环梁采用了缓粘结预应力技术，在关键点位布置了大量应 力 监 测 设 备 ，在 多 次 张 拉 过 程 中 进 行 应 力 调 整 ,避 免 施 工 过 程 中由于建筑沉降等因素造成预应力损失,确保了预应力符合最 终设计要求。
复兴馆 大跨度悬挑钢结构
为确保屋面清水混凝土完成面的定位精准和外观质量， 技 术 团 队 创 新 采 用 了 双 层 模 板 施 工 技 术 。首 层 模 板 采 用 普 通 红 膜 承 托 ，第 二 层 模 板 采 用 企 口 板 精 准 塑 型 ，在 精 确 调 和 双 曲 面屋面造型曲率的同时,形成了树木纹理的设计造型效果。
根 钢 柱 和 近 3 4 0 0 根 钢梁，吨 位 约 6 700 t,单根构件最重约 7.7 t,常 规 跨 度 为 12.8 m,其中屋面为大跨度悬挑钢梁，悬挑 长 度 高 达 20.8 m,属于大跨度悬挑钢结构。
临边洞口安全防护措施规定
临边洞口安全防护措施规定一、编制目的为规范和统一在各类外来施工项目中产生的临边与洞口的防护措施，强化相关内容的安全管理制度本规定。
二、制定依据《JGJ80-1991 建筑施工高处作业安全技术规范》参考依据《OHSA1926.502 Fall protection systems criteria and practices》《JGJ59-2011 建筑施工安全检查标准》《中国建筑施工现场安全标准化图册》《上海建工施工现场标准化视觉系统》三、适用范围本规定适用于在主机厂所属区域内的外来施工项目管理。
规定中未提及内容参照《JGJ80-1991 建筑施工高处作业安全技术规范》执行。
四、管理规定临边防护1、以下临边高处作业，必须设置防护措施，并符合下列规定：●基坑周边，尚未安装栏杆或栏板的阳台、料台与挑平台周边，雨蓬与挑檐边，无外脚手的屋面与楼层周边及水箱与水塔周边等处，都必须设置防护栏杆；●头层墙高度超过3.2m的二层楼面周边，以及无外脚手的高度超过3.2m的楼层周边，必须在外围架设安全平网一道；●分层施工的楼梯口和梯段边，必须安装临时护栏。
顶层楼梯口应随工程结构进度安装正式防护栏杆；●井架与施工用电梯和脚手架等与建筑物通道的两侧边，必须设防护栏杆。
地面通道上部应装设安全防护棚。
双笼井架通道中间，应予分隔封闭；●各种垂直运输接料平台，除两侧设防护栏杆外，平台口还应设置安全门或活动防护栏杆。
2、边防护栏杆杆件的规格及连接要求，应符合下列规定：●钢管横杆及栏杆柱均采用Φ48×（2.75～3.5）mm的管材，以扣件或电焊固定。
3、搭设要求：3.1楼层或基坑边：●楼层边、阳台边、屋面边防护栏杆采用二道栏杆形式，第一道栏杆高度1200mm，第二道栏杆高度600mm，立杆间距不大于2000mm，防护内侧挂密目安全网，下设200mm高踢脚板。
栏杆与踢脚板涂刷黄黑色油漆，色彩间距不超过400mm；（如下附图1）附图1●坡度大于1∶22的屋面,防护栏杆高1.5m；●卸料平台两侧的栏杆，必须自上而下加挂安全立网●栏杆柱的固定要求：当在混凝土楼面、屋面或墙面固定时，可用预埋件与钢管或钢筋焊牢；当在砖或砌块等砌体上固定时，可预先砌入规格相适应的80×6弯转扁钢作预埋铁的混凝土块，然后用上项方法固定。
上海北外滩CBD的新地标中信广场项目简介
环保节能： －200M高空开窗，具备其他写字楼难以比拟的环 保通风性能 －对能源依赖降低到最低
效果图
4200
4500
3.2 创新设计-平面和空间
U型平面布局，提供了至高的办公效率
- 单层约2304-2641M2，进深约13M-15M，位于 现代甲级写字楼领先水平 - 专为金融企业所设计的承重要求,梯次变化， 指定区域承重可达1吨/平米
效果图
入口大堂采用编网设计 营造半通透的空间、放大视觉感
3.5 其他--灯光系统
采用多层次的照明设 计，在每个立面上营 造主题式灯光效果， 演绎备受瞩目的地标 性灯光景致
效果图 效果图
3.6 优秀保护建筑－虹口大楼
－百年历史，倍显尊贵，品味独特 －设计理念：两个世纪历史的对话,和活力 街区交相辉映 －适合高端行业：银行、奢侈品、餐厅等
效果图
2. 高标准国际团队
项目战略顾问: 麦肯锡 方案设计： 日建设计 市场顾问： 仲量联行 项目施工： 上海建工集团
2.1 麦肯锡的战略定位
北外滩的地位： 1、改造后的北外滩对于上海将有如纽约的曼哈顿，香港的中环，巴黎
的LaDefence。 2、北外滩将跟外滩、陆家嘴形成上海新地标！
目录
1. 项目概况
概况/区位/交通/保护建筑
2. 国际团队
麦肯锡/日建设计/仲量联行/建工集团
3. 创新设计
立面/平面和空间/设备/装修/活力街区Living Style Mall
4. 项目前景
北外滩CBD/地标建筑/未来市场地位
1.中信广场-概况
占地面积： 约 1.6万平方米 总建筑面积: 约 15万平方米
让写字楼空间不再压抑
－4-38层层高约4.2M， 净高约2.8M
效果图
4200
4500
3.2 创新设计-平面和空间
U型平面布局，提供了至高的办公效率
- 单层约2304-2641M2，进深约13M-15M，位于 现代甲级写字楼领先水平 - 专为金融企业所设计的承重要求,梯次变化， 指定区域承重可达1吨/平米
效果图
入口大堂采用编网设计 营造半通透的空间、放大视觉感
3.5 其他--灯光系统
采用多层次的照明设 计，在每个立面上营 造主题式灯光效果， 演绎备受瞩目的地标 性灯光景致
效果图 效果图
3.6 优秀保护建筑－虹口大楼
－百年历史，倍显尊贵，品味独特 －设计理念：两个世纪历史的对话,和活力 街区交相辉映 －适合高端行业：银行、奢侈品、餐厅等
效果图
2. 高标准国际团队
项目战略顾问: 麦肯锡 方案设计： 日建设计 市场顾问： 仲量联行 项目施工： 上海建工集团
2.1 麦肯锡的战略定位
北外滩的地位： 1、改造后的北外滩对于上海将有如纽约的曼哈顿，香港的中环，巴黎
的LaDefence。 2、北外滩将跟外滩、陆家嘴形成上海新地标！
目录
1. 项目概况
概况/区位/交通/保护建筑
2. 国际团队
麦肯锡/日建设计/仲量联行/建工集团
3. 创新设计
立面/平面和空间/设备/装修/活力街区Living Style Mall
4. 项目前景
北外滩CBD/地标建筑/未来市场地位
1.中信广场-概况
占地面积： 约 1.6万平方米 总建筑面积: 约 15万平方米
让写字楼空间不再压抑
－4-38层层高约4.2M， 净高约2.8M
上海建工集团视觉系统
上海建工集团视觉系统1.1 工地主门、边门 1.1.1 工地主门 （1）主门全景成效图：（2）具体尺寸：(图中尺寸单位均为：mm)具体做法：a. 主门门柱砌筑规范按标准形体使用水泥材质砌（浇）制，表面处理平坦，白色外墙涂料打底，加“建工红”色丙烯外墙涂料整体涂刷。
花坛外贴黄灰色 200mm×400mm 文化石装饰面砖。
b. 主门门柱框、大门文字内容左柱框背景：淡化建筑施工彩喷绘画内容：上海市第二建筑有限公司（综艺体黑字）文明施工承诺泥浆不外流 轮胎不沾泥 管线不破坏 渣土不乱抛爆破不扰民 夜间少噪音（综艺体黑字）项目经理：XXX右柱框背景：淡化建筑施工彩喷绘画内容：工程成效图、工程名称（综艺体细字）、总承包单位、建设单位、设计单位、监理单位、总包单位等名称（综艺体黑字）大门底涂防锈漆，加白色、“建工蓝”色丙烯酸外墙涂料，最后将集团 标志和“上海建工 第二建筑”蓝色字按下图标注的尺寸贴在大门上。
1.1.2 工地边门 （1）边门全景成效图： （2）具体尺寸：(图中尺寸单位均为：mm) （3）具体做法： 工地边门门柱采纳红蓝相间门柱，门柱上端白色图标，绘制上海建 工图标及“上海建工”字样，建工图标及文字用红色、蓝色（如下图）。
门柱成效图门柱具体尺寸（单位：mm）：1.2 工地围墙及宣传成效图 1.2.1 围墙全景图工地围墙用标准砌块砌筑，高度不得低于 2.5 米（外环以外的项目 不得低于 2 米），围墙表面粉刷抹平，并用白色涂料刷白。
1.2.2 墙柱标牌 围墙墙柱标牌按集团统一标 准制作喷绘图，直截了当安装在围 墙上，高度统一，墙柱牌一样每隔 8—10 米制作一块。
在景观区或标志性工程，可按 照实际要求，在工地围墙、围栏外 布置企业承建的标志性建筑喷绘 彩图，美化市容环境，宣传企业形 象。
具体尺寸如右图（单位：mm）：1.3 门卫室 门卫室制作采纳灰白色彩钢板，屋顶及屋檐为红色彩钢板，屋顶为单 坡斜屋面，坡度视实际情形而定。

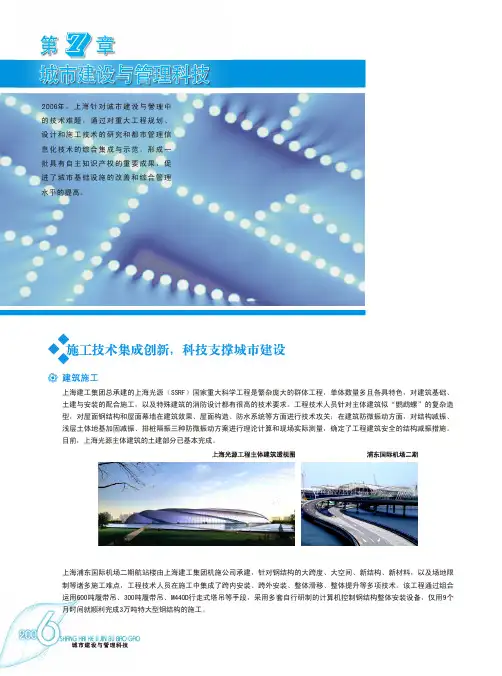

上海建工集团总承建的上海光源(SSRF)国家重大科学工程是繁
上海建工集团总承建的上海光源（SSRF）国家重大科学工程是繁杂庞大的群体工程，单体数量多且各具特色，对建筑基础、土建与安装的配合施工，以及特殊建筑的消防设计都有很高的技术要求。
工程技术人员针对主体建筑似“鹦鹉螺”的复杂造型，对屋面钢结构和屋面幕墙在建筑效果、屋面构造、防水系统等方面进行技术攻关；在建筑防微振动方面，对结构减振、浅层土体地基加固减振、排桩隔振三种防微振动方案进行理论计算和现场实际测量，确定了工程建筑安全的结构减振措施。
目前，上海光源主体建筑的土建部分已基本完成。
上海浦东国际机场二期航站楼由上海建工集团机施公司承建，针对钢结构的大跨度、大空间、新结构、新材料，以及场地限制等诸多施工难点，工程技术人员在施工中集成了跨内安装、跨外安装、整体滑移、整体提升等多项技术。
该工程通过组合运用600吨履带吊、300吨履带吊、M440D行走式塔吊等手段，采用多套自行研制的计算机控制钢结构整体安装设备，仅用9个月时间就顺利完成3万吨特大型钢结构的施工。
2006年，上海针对城市建设与管理中的技术难题，通过对重大工程规划、设计和施工技术的研究和都市管理信息化技术的综合集成与示范，形成一批具有自主知识产权的重要成果，促进了城市基础设施的改善和综合管理水平的提高。
全长约9公里的上海崇明越江隧道工程是国家重大基础设施建设工程之一，该工程具有“长、大、深”三大特点：隧道掘进采用直径15.43米的泥水平衡盾构，是目前世界上直径最大的盾构掘进机；盾构一次连续掘进距离7.5公里，居世界上同类工程之最；最高历史水位下隧道最大埋深约为55米，列世界最深隧道之一。
上海隧道工程股份有限公司针对工程难点进行“超大直径盾构关键设备加工研制”、“高精度钢模研制和管片制作工艺”和“超大直径、超长距离盾构推进施工”等一系列技术攻关，极大地提升我国在大直径、大深度、长距离盾构隧道工程方面的施工技术水平。
同济大学承担的“软土盾构隧道设计施工关键技术与应用”项目在国内外首次提出了“土体-盾构”系统的概念，并创新性地建立了其相似准则；将地质雷达成功应用于大直径盾构隧道壁后注浆分布的探测，开发出相关可视化数据处理系统和盾构隧道冻结法施工实时监测系统。
金商公路道路改建工程临设方案
目录一、工程概况 (1)二、现场条件 (1)2.1、搭建位置 (1)2.2、临时设施需求计划 (1)三、编制依据 (2)四、临时设施设计 (2)4.1、办公、生活区 (2)4.2、大门 (3)4.3、临时用水用电 (3)五、临时设施搭设 (3)5.1、地基基础 (3)5.2、放线 (4)5.3、集装箱房现场吊装 (4)5.3、走道系统安装 (4)5.4、雨棚系统安装 (4)5.5、屋面系统安装 (5)5.6、防火配备 (6)六、安全文明、消防措施 (6)6.1、安全、文明施工措施 (6)6.2、消防措施 (7)6.3、防台防汛措施 (7)七、拆除与回收 (8)八、附图 (8)一、工程概况金商公路位于青浦区西南部金泽镇。
金商公路两侧是著名的淀山湖旅游风景区，为上海最大的旅游胜地之一。
为商榻地区与青浦区其他城镇沟通的唯一通道及淀山湖景区的出入要道。
金商公路（陈新路～沪青平公路）道路改建工程南起沪青平公路交叉口，北至陈新路，红线宽度40m，道路等级为二级公路，沪青平公路~周湖公路段设计速度为40km/h，周湖公路~陈新路段设计速度为60km/h。
建设规模为双向四快两慢，路线全长5840m，红线宽度40m。
包含桥梁10 座（分别为言介田江桥、杨舍村江桥、新村港桥、大观园江桥、道田江桥、王字圩港桥、沙泉江桥、湖头村江桥和南横江桥，1 座大桥为白石矶桥）。
金商公路（陈新路～沪青平公路）道路改建工程南起沪青平公路交叉口，沿线分别与周湖公路、雪米路平面交叉，终点止于陈新路，起点桩号K0+000，终点桩号K5+720.68，全长5720.68m。
道路等级为二级公路，红线宽度40m。
二、现场条件2.1、搭建位置项目办公、生活区位置位于改建金商公路K0+520~K0+600位置道路西侧，共搭设办公室一栋，宿舍四栋。
详见附图2.2、临时设施需求计划1、办公用房需求计划根据前期各参建单位办公室需求统计，现场搭建一栋双层临时办公房，作为总承包、监理和业主办公用房。
单位立功竞赛总结范文
单位立功竞赛总结范文单位立功竞赛总结范文1上半年养护项目部为响应公司“公司度立功竞赛工作计划”的要求，全体职工和施工人员积极行动起来，围绕着公司“立功竞赛工作计划”明确思想，统一要求，落实行动，参与立功竞赛活动中去，并根据生产活动计划制定工程的立功竞赛工作计划。
公司立功竞赛领导小组在制定今年立功竞赛规划中，把“为了适应行业的发展，提高企业参与行业的操作水平，积极贯彻上级的有关精神和要求，充分体现了以人为本，服务社会，服务民众的`理念，不断增强企业文化建设底蕴，并借助立功竞赛这一裁体，逐步提高企业的综合实力”明确为今年的立功竞赛目的。
为确保立功竞赛有效有序的开展，公司成立了强有力的立功竞赛领导小组和工作小组。
各部门班组负责人为立功竞赛具体工作的责任人，做到责任明确，分工具体，形成了以管理条线各负其责，公司上下人人参与的立功竞赛的组织机构体系。
结合立功竞赛活动，上半年公司对养护养护的质量目标提出了新的要求。
从年初起，公司就对各养护作业队进行了一系列专业教育、安全教育和质量意识教育，要求每位员工必须认真地、不断地以提高工作质量来保证养护质量和服务质量。
上半年，由于公司领导班子的重视，各级组织的积极参与，全体职工的共同努力，公司的立功竞赛活动一定会取得不小的成绩，我们将继续完善制度，加强管理，刻苦钻研，把立功竞赛活动不断引向深入。
年初，公司确定今年参与立功竞赛的竞赛目标后，公司立功竞赛小组在公司内部专门召开了动员会，部署了今年参与立功竞赛一些的具体工作，要求全员重视，人人知晓，人人参与的积极作用，在公司上下营造了一种良好的竞赛氛围。
结合立功竞赛活动，上半年公司对公路绿化养护的质量目标提出了新的要求，即“养护工作创品牌、养护质量创精品。
”从年初起，公司就对各养护作业队进行了一系列专业教育、安全教育和质量意识教育，要求每位员工必须认真地、不断地以提高工作质量来保证养护质量和服务质量。
上半年，养护工作的重点就是二月对道路行道树进行了人工捉虫；三月份对管养公路绿化带的花草树木进行修剪整枝；从四月份起，每月不少于两次对养护范围进行打草保洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采购价格 1300元/套 550元/套
耗电量 h h
安装包养 难（分体式） 易（整体式）
照明亮度 高 中
灯管使用寿命 中 长
外形 体积大、重量重 体积小、重量轻
第2章安全、文明设施、设备
临边、洞口围护措施
基坑临边防护
基坑临边防护栏全部由国家标准钢材制作，尺寸1800mm×1200mm，结构简洁，安装方便，安全可靠，可反复使用。
塔吊标识
a. 塔吊尾部两侧须悬挂印有建工logo及“上海建工”字样的标识牌。
b. “上海建工”四字为白底蓝字，综艺体。
c. 标识牌尺寸：1500mm×1500mm，材质：铝制板。
塔吊编号及验收牌：
冲洗池
冲洗池设于工地主要出入口，对进出车辆进行冲洗，尺寸：×12m，可根据实际场地条件作出适当调整，有条件的项目可设置自动喷淋系统。水源来自施工现场废水、雨水通过三级沉淀池收集。
门柱效果图
门柱具体尺寸（单位：mm）：
工地围墙及宣传效果图
围墙全景图
工地围墙用标准砌块砌筑，高度不得低于米（外环以外的项目不得低于2米），围墙表面粉刷抹平，并用白色涂料刷白。
墙柱标牌
围墙墙柱标牌按集团统一标准制作喷绘图，直接安装在围墙上，高度统一，墙柱牌一般每隔8—10米制作一块。
在景观区或标志性工程，可根据实际要求，在工地围墙、围栏外布置企业承建的标志性建筑喷绘彩图，美化市容环境，宣传企业形象。
施工现场临时道路
根据工程实际情况，布置临时道路，若施工条件允许，可采用永久道路与临时道路相结合的做法，节约成本。
临时道路示意图
具体做法
给排水、临时用电系统
给排水系统
施工现场应设排水沟、集水坑、沉淀池，可为砖砌或混凝土浇筑。生活和施工污水、雨水必须经沉淀达到排放标准后方可排入市政排水系统。禁止直接排入河道，污染河水。
移动式消防架
在工地边门入口处或重点防火区域可配置移动式消防架，运输方便，使用简单。移动式消防架由架体和顶棚组成，颜色为建工红，尺寸可参照下图。
危险品仓库
危险品仓库是施工现场存放氧气、乙炔等危险品的安全设施，由于其特殊性，在制作及日常看护中，必须严格执行相关规定。工具化危险品仓库采用国家标准的钢材和防火材料组成，仓库整体骨架用方钢和角钢焊接，墙体可用防火性彩钢板，整个仓库分为上下两部分，即屋顶和墙体，一般尺寸为：长2m，宽，高（可适当调节大小）。颜色：墙体为白色，屋顶为建工红。仓库内必须安装防盗报警器，并经常检查是否有效。
安装要求：防护栏须安装在混凝土地面，用膨胀螺栓固定，防护栏内侧浇筑高20cm、宽15cm的混凝土挡水梁，或安装高20cm的挡脚板，并涂黄黑相间油漆。
洞口防护
a. 较大洞口：用6厚钢板通过膨胀螺栓与结构固定，将φ60×10cm钢管与钢板焊接，并用螺栓固定钢管防护栏杆，颜色为：黄黑相间色。
b. 较小洞口：<50cm的洞口可使用抽拉式盖板，制作方法：4个角铁件用4个M10膨胀螺栓与混凝土地面固定，洞口两侧尺寸缩进100mm，通常扁铁离地25mm便于模板插入，模板涂黄黑相间油漆。
第一章 基础设施规范
工地主门、边门
工地主门
（1）主门全景效果图：
（2）具体尺寸：(图中尺寸单位均为：mm)
（3）具体做法：
a.主门门柱砌筑规范
按标准形体使用水泥材质砌（浇）制，表面处理平整，白色外墙涂料打底，加“建工红”色丙烯外墙涂料整体涂刷。
花坛外贴黄灰色200mm×400mm文化石装饰面砖。
b. 主门门柱框、大门文字内容
具体尺寸如右图（单位：mm）：
门卫室
门卫室制作采用灰白色彩钢板，屋顶及屋檐为红色彩钢板，屋顶为单坡斜屋面，坡度视实际情况而定。门卫室内须挂门卫责任制图牌，配备安全帽以备借用，有条件的项目应安装监控设备。
门卫室尺寸（单位：mm）：
宣传栏
“四牌一图”制作
a.采用不锈钢支架，图牌可根据现场自由组合
b.牌图面格式：1200×800mm
移动登高平台
移动登高平台适用于楼层内、地下室等临时高处作业，产品结构简单，移动灵活，安全可靠。移动平台采用φ20的钢管焊接而成，每节尺寸为：××2m，总高度不得超过6m，支撑脚用铰链固定在架体四角，标高准确。移动平台颜色为黄黑相间。
制作尺寸（单位：mm）：
人字梯
人字梯用φ20的钢管焊接组成，顶端连接采用铰链固定，两脚之间须用铁链作为保护链连接，各焊点须满焊，保证焊接牢固，底部须安装防滑橡皮，整体颜色为黄黑相间。具体尺寸如下图：
c.标牌标题采用“建工蓝”底色，90mm高、综艺体白色字，
d.正文内容：黑体，“建工蓝”字，字体大小视情况而定。
效果图（单位：mm）：
宣传横幅
a. 宣传内容可根据实际情况定
b. 采用轻质网眼材料，宽70cm或90cm，长度根据内容适当调整
c. 宣传标语文字采用黑体，红底白字，左边顶端有建工标识
宣传横幅形式：
安装要求：铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，须拧紧，防护门的安装高度离地20cm。
颜色要求：防护门采用黄色，下部挡脚板采用黄黑相间、高度为20cm的油漆。
施工区域围挡
施工作业区、材料堆放区等应用定型化镀锌钢丝网片隔离，钢丝网片高度米，并有明显的标志牌。
安全通道防护棚、高压线防护架
安全通道
a. 排水沟示意图
b. 排水沟具体做法如下图：
临时用电系统
a.电缆铺设
现场电缆的铺设应根据项目编制的临时用电方案设置路线，并砌筑电缆沟，若因条件限制也可挖沟掩埋。临时用电必须符合JGJ46-2005规范，做到“三级配电二级保护”。
b. 电缆沟示意图
砌筑电缆沟：围墙边的电缆可采取砌30~40cm高的沟槽，电缆上部用黄砂掩盖，并用砂浆找平，侧面用黄黑色油漆作警示作用。
d. 企业简称字体为综艺体，白底蓝字，大小1800mm×1800mm
企业宣传标语：
场地硬化及裸土遮盖
按照上海市建筑工地文明施工相关要求，施工现场裸露的土体（含教授叫区域）需进行场地硬化或遮盖处理，防止扬尘。
场地硬化做法
场地硬化可根据现场的情况浇筑60mm或100mm的C20混凝土，如下图：
用绿网或黑色网格布对裸土进行遮盖
c. 电箱及电箱防护棚
电箱防护棚是施工现场防护电箱的安全措施，安装方便，搬运灵活，符合安全生产保证体系的要求。防护棚是全部用钢结构组成，分为上下两部分（平顶和支架）。制作方法、尺寸按上图右。
钢筋棚、木工棚
钢筋棚
a. 定型化钢筋棚由钢结构组成，美观实用，现场直接拼装，可重复利用。钢筋棚双层防护棚四周张贴宣传安全、文明宣传标语（材质：户外喷绘）。
高压线防护架
高压线防护架应根据现场实际情况编制搭设方案，架体分上下两部分，下部为钢管，上部为毛竹。以高压线高度18m为例，架体宽度大于4m，地面以上12m高度内采用φ48钢管搭设，往上至19m高度（高出高压线1-2m）采用毛竹搭设，两者之间通过簚绑扎搭接，搭接长度不小于2m。考虑到场地的最大化利用，可根据实际情况将架体下部改成安全通道，如下图：
楼梯扶手
工具化楼梯扶手适用于不同长度、不同斜度的楼梯，采用工具式短钢管接头，立杆采用膨胀螺栓与结构固定，内插钢管栏杆，连接方便、牢固。扶手栏杆颜色采用黄、黑两色。
制作尺寸：
电梯井防护门
电梯井防护门是施工现场安全防护的重要设施，由标准钢材制作而成，适用于各种门洞宽度的电梯井，结构简洁，安装方便，安全可靠。
现场实物图
具体尺寸（单位：mm）：
消防展示台、移动式消防架
消防展示台
在工地主要入口设置醒目的消防展示台，增强消防宣传意识。消防台可根据现场实际情况设置大小，一般尺寸不小于600cm×50cm×250cm。消防台内除放置必要的灭火器、消防桶、铁锹等设施之外，还可张贴消防制度、消防宣传画之类的图画。
具体尺寸（单位：mm）：
b. 具体尺寸（单位：mm）：
“Y”型屋面与立柱连接点示意图：
底座焊接示意图：
c. 钢筋机械操作牌：
木工棚
木工棚采用全封闭式加工，防止扬尘及噪声污染，木工间大小视现场场地条件而定，四面用彩钢板或新模板封闭，其中一面开门。加工间内操作指示牌、警示牌悬挂参照钢筋棚。双层防护棚四周张贴安全、文明宣传标语（材质：户外喷绘）。根据木工棚大小配置不少于2组灭火器。
具体制作尺寸（单位：mm）：
气瓶推车
气瓶推车是运输氧气、乙炔的设备，具有防晒、稳定、安全、运输方便的特点，采用钢管、扁钢、轮子等制作而成，并配置灭火器，推车大小可根据实际气瓶的大小作调整，基本按照下图制作，颜色要求黄黑相间。
砂轮机防护罩
砂轮切割机在切割钢材时产生大量火星，可能引起火灾，高速旋转的砂轮片也比较危险，因此必须配备防护罩。砂轮机防护罩是用铝板加工而成，能防止火种四溅，控制扬尘，具体尺寸可根据砂轮机的大小制作，一般尺寸为：宽60cm，高80cm，长150cm，颜色为黄色。
大门底涂防锈漆，加白色、“建工蓝”色丙烯酸外墙涂料，最后将集团标志和“上海建工 第二建筑”蓝色字按下图标注的尺寸贴在大门上。
工地边门
（1）边门全景效果图：
（2）具体尺寸：(图中尺寸单位均为：mm)
（3）具体做法：
工地边门门柱采用红蓝相间门柱，门柱上端白色图标，绘制上海建工图标及“上海建工”字样，建工图标及文字用红色、蓝色（如下图）。
现场实物图
三级沉淀池：
洒水车
洒水车适用于施工现场硬化道路的日常洒水作业，保持道路整洁，防止扬尘。洒水车采用钢管、扁钢、轮子等制作而成，车身呈椭圆柱型，一般尺寸：宽60cm，高50cm，长100cm，上部设置进水口兼透气孔，前方安装洒水管并用阀门调节流量。洒水车为白色，车身可喷“上海二建”等字样。
茶水厅、吸烟点
左柱框背景：淡化建筑施工彩喷绘画
内容：上海市第二建筑有限公司 （综艺体黑字）
耗电量 h h
安装包养 难（分体式） 易（整体式）
照明亮度 高 中
灯管使用寿命 中 长
外形 体积大、重量重 体积小、重量轻
第2章安全、文明设施、设备
临边、洞口围护措施
基坑临边防护
基坑临边防护栏全部由国家标准钢材制作，尺寸1800mm×1200mm，结构简洁，安装方便，安全可靠，可反复使用。
塔吊标识
a. 塔吊尾部两侧须悬挂印有建工logo及“上海建工”字样的标识牌。
b. “上海建工”四字为白底蓝字，综艺体。
c. 标识牌尺寸：1500mm×1500mm，材质：铝制板。
塔吊编号及验收牌：
冲洗池
冲洗池设于工地主要出入口，对进出车辆进行冲洗，尺寸：×12m，可根据实际场地条件作出适当调整，有条件的项目可设置自动喷淋系统。水源来自施工现场废水、雨水通过三级沉淀池收集。
门柱效果图
门柱具体尺寸（单位：mm）：
工地围墙及宣传效果图
围墙全景图
工地围墙用标准砌块砌筑，高度不得低于米（外环以外的项目不得低于2米），围墙表面粉刷抹平，并用白色涂料刷白。
墙柱标牌
围墙墙柱标牌按集团统一标准制作喷绘图，直接安装在围墙上，高度统一，墙柱牌一般每隔8—10米制作一块。
在景观区或标志性工程，可根据实际要求，在工地围墙、围栏外布置企业承建的标志性建筑喷绘彩图，美化市容环境，宣传企业形象。
施工现场临时道路
根据工程实际情况，布置临时道路，若施工条件允许，可采用永久道路与临时道路相结合的做法，节约成本。
临时道路示意图
具体做法
给排水、临时用电系统
给排水系统
施工现场应设排水沟、集水坑、沉淀池，可为砖砌或混凝土浇筑。生活和施工污水、雨水必须经沉淀达到排放标准后方可排入市政排水系统。禁止直接排入河道，污染河水。
移动式消防架
在工地边门入口处或重点防火区域可配置移动式消防架，运输方便，使用简单。移动式消防架由架体和顶棚组成，颜色为建工红，尺寸可参照下图。
危险品仓库
危险品仓库是施工现场存放氧气、乙炔等危险品的安全设施，由于其特殊性，在制作及日常看护中，必须严格执行相关规定。工具化危险品仓库采用国家标准的钢材和防火材料组成，仓库整体骨架用方钢和角钢焊接，墙体可用防火性彩钢板，整个仓库分为上下两部分，即屋顶和墙体，一般尺寸为：长2m，宽，高（可适当调节大小）。颜色：墙体为白色，屋顶为建工红。仓库内必须安装防盗报警器，并经常检查是否有效。
安装要求：防护栏须安装在混凝土地面，用膨胀螺栓固定，防护栏内侧浇筑高20cm、宽15cm的混凝土挡水梁，或安装高20cm的挡脚板，并涂黄黑相间油漆。
洞口防护
a. 较大洞口：用6厚钢板通过膨胀螺栓与结构固定，将φ60×10cm钢管与钢板焊接，并用螺栓固定钢管防护栏杆，颜色为：黄黑相间色。
b. 较小洞口：<50cm的洞口可使用抽拉式盖板，制作方法：4个角铁件用4个M10膨胀螺栓与混凝土地面固定，洞口两侧尺寸缩进100mm，通常扁铁离地25mm便于模板插入，模板涂黄黑相间油漆。
第一章 基础设施规范
工地主门、边门
工地主门
（1）主门全景效果图：
（2）具体尺寸：(图中尺寸单位均为：mm)
（3）具体做法：

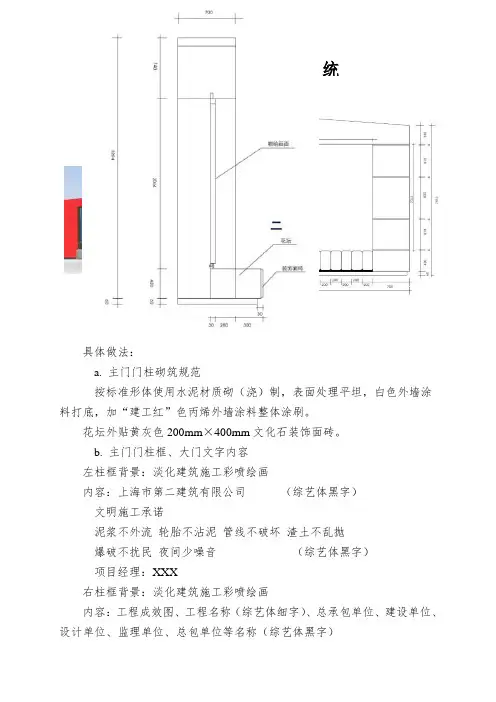

a.主门门柱砌筑规范
按标准形体使用水泥材质砌（浇）制，表面处理平整，白色外墙涂料打底，加“建工红”色丙烯外墙涂料整体涂刷。
花坛外贴黄灰色200mm×400mm文化石装饰面砖。
b. 主门门柱框、大门文字内容
具体尺寸如右图（单位：mm）：
门卫室
门卫室制作采用灰白色彩钢板，屋顶及屋檐为红色彩钢板，屋顶为单坡斜屋面，坡度视实际情况而定。门卫室内须挂门卫责任制图牌，配备安全帽以备借用，有条件的项目应安装监控设备。
门卫室尺寸（单位：mm）：
宣传栏
“四牌一图”制作
a.采用不锈钢支架，图牌可根据现场自由组合
b.牌图面格式：1200×800mm
移动登高平台
移动登高平台适用于楼层内、地下室等临时高处作业，产品结构简单，移动灵活，安全可靠。移动平台采用φ20的钢管焊接而成，每节尺寸为：××2m，总高度不得超过6m，支撑脚用铰链固定在架体四角，标高准确。移动平台颜色为黄黑相间。
制作尺寸（单位：mm）：
人字梯
人字梯用φ20的钢管焊接组成，顶端连接采用铰链固定，两脚之间须用铁链作为保护链连接，各焊点须满焊，保证焊接牢固，底部须安装防滑橡皮，整体颜色为黄黑相间。具体尺寸如下图：
c.标牌标题采用“建工蓝”底色，90mm高、综艺体白色字，
d.正文内容：黑体，“建工蓝”字，字体大小视情况而定。
效果图（单位：mm）：
宣传横幅
a. 宣传内容可根据实际情况定
b. 采用轻质网眼材料，宽70cm或90cm，长度根据内容适当调整
c. 宣传标语文字采用黑体，红底白字，左边顶端有建工标识
宣传横幅形式：
安装要求：铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，须拧紧，防护门的安装高度离地20cm。
颜色要求：防护门采用黄色，下部挡脚板采用黄黑相间、高度为20cm的油漆。
施工区域围挡
施工作业区、材料堆放区等应用定型化镀锌钢丝网片隔离，钢丝网片高度米，并有明显的标志牌。
安全通道防护棚、高压线防护架
安全通道
a. 排水沟示意图
b. 排水沟具体做法如下图：
临时用电系统
a.电缆铺设
现场电缆的铺设应根据项目编制的临时用电方案设置路线，并砌筑电缆沟，若因条件限制也可挖沟掩埋。临时用电必须符合JGJ46-2005规范，做到“三级配电二级保护”。
b. 电缆沟示意图
砌筑电缆沟：围墙边的电缆可采取砌30~40cm高的沟槽，电缆上部用黄砂掩盖，并用砂浆找平，侧面用黄黑色油漆作警示作用。
d. 企业简称字体为综艺体，白底蓝字，大小1800mm×1800mm
企业宣传标语：
场地硬化及裸土遮盖
按照上海市建筑工地文明施工相关要求，施工现场裸露的土体（含教授叫区域）需进行场地硬化或遮盖处理，防止扬尘。
场地硬化做法
场地硬化可根据现场的情况浇筑60mm或100mm的C20混凝土，如下图：
用绿网或黑色网格布对裸土进行遮盖
c. 电箱及电箱防护棚
电箱防护棚是施工现场防护电箱的安全措施，安装方便，搬运灵活，符合安全生产保证体系的要求。防护棚是全部用钢结构组成，分为上下两部分（平顶和支架）。制作方法、尺寸按上图右。
钢筋棚、木工棚
钢筋棚
a. 定型化钢筋棚由钢结构组成，美观实用，现场直接拼装，可重复利用。钢筋棚双层防护棚四周张贴宣传安全、文明宣传标语（材质：户外喷绘）。
高压线防护架
高压线防护架应根据现场实际情况编制搭设方案，架体分上下两部分，下部为钢管，上部为毛竹。以高压线高度18m为例，架体宽度大于4m，地面以上12m高度内采用φ48钢管搭设，往上至19m高度（高出高压线1-2m）采用毛竹搭设，两者之间通过簚绑扎搭接，搭接长度不小于2m。考虑到场地的最大化利用，可根据实际情况将架体下部改成安全通道，如下图：
楼梯扶手
工具化楼梯扶手适用于不同长度、不同斜度的楼梯，采用工具式短钢管接头，立杆采用膨胀螺栓与结构固定，内插钢管栏杆，连接方便、牢固。扶手栏杆颜色采用黄、黑两色。
制作尺寸：
电梯井防护门
电梯井防护门是施工现场安全防护的重要设施，由标准钢材制作而成，适用于各种门洞宽度的电梯井，结构简洁，安装方便，安全可靠。
现场实物图
具体尺寸（单位：mm）：
消防展示台、移动式消防架
消防展示台
在工地主要入口设置醒目的消防展示台，增强消防宣传意识。消防台可根据现场实际情况设置大小，一般尺寸不小于600cm×50cm×250cm。消防台内除放置必要的灭火器、消防桶、铁锹等设施之外，还可张贴消防制度、消防宣传画之类的图画。
具体尺寸（单位：mm）：
b. 具体尺寸（单位：mm）：
“Y”型屋面与立柱连接点示意图：
底座焊接示意图：
c. 钢筋机械操作牌：
木工棚
木工棚采用全封闭式加工，防止扬尘及噪声污染，木工间大小视现场场地条件而定，四面用彩钢板或新模板封闭，其中一面开门。加工间内操作指示牌、警示牌悬挂参照钢筋棚。双层防护棚四周张贴安全、文明宣传标语（材质：户外喷绘）。根据木工棚大小配置不少于2组灭火器。
具体制作尺寸（单位：mm）：
气瓶推车
气瓶推车是运输氧气、乙炔的设备，具有防晒、稳定、安全、运输方便的特点，采用钢管、扁钢、轮子等制作而成，并配置灭火器，推车大小可根据实际气瓶的大小作调整，基本按照下图制作，颜色要求黄黑相间。
砂轮机防护罩
砂轮切割机在切割钢材时产生大量火星，可能引起火灾，高速旋转的砂轮片也比较危险，因此必须配备防护罩。砂轮机防护罩是用铝板加工而成，能防止火种四溅，控制扬尘，具体尺寸可根据砂轮机的大小制作，一般尺寸为：宽60cm，高80cm，长150cm，颜色为黄色。
大门底涂防锈漆，加白色、“建工蓝”色丙烯酸外墙涂料，最后将集团标志和“上海建工 第二建筑”蓝色字按下图标注的尺寸贴在大门上。
工地边门
（1）边门全景效果图：
（2）具体尺寸：(图中尺寸单位均为：mm)
（3）具体做法：
工地边门门柱采用红蓝相间门柱，门柱上端白色图标，绘制上海建工图标及“上海建工”字样，建工图标及文字用红色、蓝色（如下图）。
现场实物图
三级沉淀池：
洒水车
洒水车适用于施工现场硬化道路的日常洒水作业，保持道路整洁，防止扬尘。洒水车采用钢管、扁钢、轮子等制作而成，车身呈椭圆柱型，一般尺寸：宽60cm，高50cm，长100cm，上部设置进水口兼透气孔，前方安装洒水管并用阀门调节流量。洒水车为白色，车身可喷“上海二建”等字样。
茶水厅、吸烟点
左柱框背景：淡化建筑施工彩喷绘画
内容：上海市第二建筑有限公司 （综艺体黑字）
