甲醇罐区设计规范

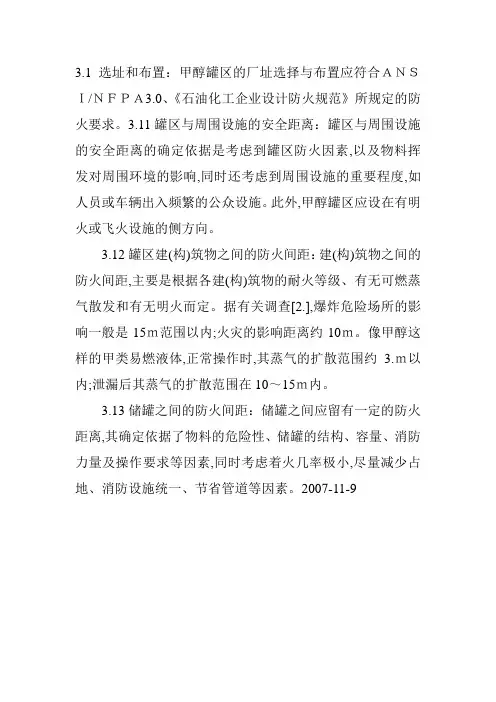

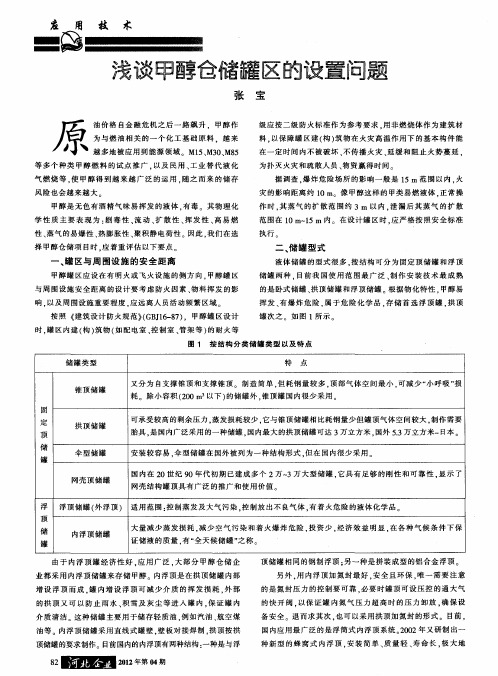

3.1选址和布置：甲醇罐区的厂址选择与布置应符合ＡＮＳＩ/ＮＦＰＡ3.0、《石油化工企业设计防火规范》所规定的防火要求。

3.11罐区与周围设施的安全距离：罐区与周围设施的安全距离的确定依据是考虑到罐区防火因素,以及物料挥发对周围环境的影响,同时还考虑到周围设施的重要程度,如人员或车辆出入频繁的公众设施。

此外,甲醇罐区应设在有明火或飞火设施的侧方向。

3.12罐区建(构)筑物之间的防火间距：建(构)筑物之间的防火间距,主要是根据各建(构)筑物的耐火等级、有无可燃蒸气散发和有无明火而定。

据有关调查[2.],爆炸危险场所的影响一般是15ｍ范围以内;火灾的影响距离约10ｍ。

像甲醇这样的甲类易燃液体,正常操作时,其蒸气的扩散范围约 3.ｍ以内;泄漏后其蒸气的扩散范围在10～15ｍ内。

3.13储罐之间的防火间距：储罐之间应留有一定的防火距离,其确定依据了物料的危险性、储罐的结构、容量、消防力量及操作要求等因素,同时考虑着火几率极小,尽量减少占地、消防设施统一、节省管道等因素。

2007-11-9。

甲醇罐区的安全措施：1．喷淋系统：由于夏季气温高,且甲醇合成和甲醇精馏装置生产的粗甲醇和精甲醇产品都在30℃—40℃,当甲醇冷却器换热器挂蜡或结垢时可能更高.因此需要设喷淋水冷却降温装置,减少甲醇蒸汽的泄放量,减少火灾危险性,在发生火警时还可起到灭火的作用.喷淋系统一般与管网联接连续供水,同时设蓄水池以备急需,一般要求蓄水量可用2小时. 2．防火堤和围堰：为防止事故状态下甲醇泄漏引起大面积污染或火势扩大,要求在罐区周围设防火堤或围堰.围堰有容积和强度要求,一般要求罐外壁与围堰内侧基脚线的间距不小于罐壁高的一半,堤内空间容积应不小于最大罐的容积.围堰与堰区地面的高差不应小于150mm；围堰内应有排水设施；围堰内地面应坡向排水设施,坡度不宜小于；防火堤及隔堤应能承受所容纳液体的静压,且不应渗漏.为了收集和处理围堰内污水,应在围堰内设小坑,围堰外设收集池,由小坑通向池内的接管加阀门,以便物料的接受和转移.管道穿堤处应采用非燃烧材料严密封闭；应在防火堤的不同方位上设置两个以上人行台阶或坡道,隔堤均应设人行台阶；3．泡沫消防系统：每个罐都应有引入罐内竖向伸入罐底的泡沫灭火剂接口,有火险时可以与泡沫消防车连接,直接打入罐内,提高灭火效果,也可以与泡沫泵站相连,泡沫消防站的能力要与储罐容量相匹配.4．呼吸阀：由于甲醇易挥发,同时从合成和精馏入罐的甲醇都有一定的压力,溶有部分低沸点气体,而罐是常压设计,因而必须在每个罐上都安装呼吸阀以保证甲醇中溶解的低沸点气体闪蒸出去,是储罐处于常压状态.5．氮封：甲醇储罐内设有氮封是为防止罐进入空气形成爆炸性混合物,罐向外送料时,罐内液体量减少,冬季封罐时,由于罐内甲醇温度逐渐降低,系统压力也随之降低,如无氮封将形成负压吸入空气,形成爆炸性混合物,有产生爆炸的危险.6．消防水炮：消防水泡是远距离扑救火灾的重要消防设备,消防炮分为消防水炮PS、消防泡沫炮PP、电动遥控水炮DSP、泡沫--水两用炮,四大系列.我厂采用的是消防水炮,主要是喷射水,在特殊情况下可以给罐降温,灭火或稀释泄漏的甲醇,其灭火作用主要还是泡沫消防系统.7．洗眼器和淋浴器：甲醇又称木醇,是一种无色透明、易燃烧的液体,容易挥发,气味与乙醇相似,多用作化学助剂,可经呼吸道、胃肠道和皮肤吸收而致中毒.为防止因设备泄漏或操作不当引起的甲醇伤害,甲醇罐区都设有洗眼器和淋浴器,当如眼睛里或接触到皮肤时及时冲洗.因用来洗眼和淋浴,必须接入生活饮用水,定期排放,防止水管积垢,且冬季要采取防冻措施.洗眼器和淋浴器一般组合成一体,以减少费用节省空间.8．检修作业：甲醇装置检修时要做好置换和隔离工作,在罐内存有甲醇时,检修要用防爆工具,照明用绝对安全电压.罐区内储有甲醇时原则上不进行动火作业,必须进行时要按特级动火进行管理.9．静电接地：管道、储罐、泵等能产生静电的设备设置良好的接地装置,以保证所产生的静电能迅速导入地下.接地装置与冒出液体蒸汽的位置应保持一定的距离,接地电阻不应大于10Ω,敷设在地下的部分不易涂刷防腐油漆,土壤有腐蚀性的地区,应采用铜质或镀锌的接地体.应设触摸式接地金属器,工作人员进入现场时,现触摸接地金属器,导出人体静电后方可进入灌区.工作人员要穿防静电工作服.在设备与管道之间或管道与管道之间法兰接触面小的,要用金属缠绕线做好法兰跨接.10.防爆地面：罐区内地面应为防爆地面,防止金属或硬质物体撞击产生火花,一般是在混凝土地面上加一层硬化剂.抗静电、防火花地面硬化剂地面是特殊矿物骨料混凝土地面硬化剂,该骨料显示良好的电导性和耐磨性,添加特殊外加剂,在混凝土初凝时,干撒在基面上,采用机械抹光施工,经整体固化后形成坚硬耐磨层.11．安全距离：甲、乙、丙类液体储罐与建筑物、铁路、道路、泵房、装卸鹤管以及罐与罐之间的防火距离要满足GB50160石油化工企业设计防火规范、GB50183石油天然气工程设计防火规范、GB50016建筑设计防火规范的相关规定.正常操作时,甲醇这种甲类易燃液体,其蒸气的扩散范围约 3.ｍ;泄漏后其蒸气的扩散范围在10～15ｍ.因此,甲醇罐区爆炸危险区域的范围取15ｍ为宜.12．柔性链接储罐在使用过程中,基础有可能继续下沉的,其进、出口管道应采用金属软管连接或其他柔性链接,防止基础不均匀下沉时发生泄漏.特别在北方,因冬夏温差大,更要引起重视.13．常规设施：压力表,温度计,液位计,避雷针是易燃易爆介质罐区的常规设置,对甲醇罐区也不例外。

江苏恒盛化肥有限公司甲醇成品灌区操作规程二00八年八月目录第一节、工艺流程简介及主要设备简介第二节、工艺操作指标及操作方法第三节、离心泵的开停车步骤第四节、不正常情况处理及日常维护第五节、清罐操作第六节、安全须知第七节、设备一览表第一节、工艺流程及设备简介一、工艺流程简述中间罐区共有八台DN6000×8000甲醇贮罐，其中二台粗醇罐，六台精醇罐。

来自合成工段的粗甲醇进入中间罐区粗醇罐，经粗醇泵送入精馏工段。

来自精馏工段的精甲醇进入精醇罐，经精醇泵送入成品罐区，或送回精馏工段。

成品罐区共有六台DN16000×15000，容积3000m3精醇罐。

其中1#、6#槽是粗醇槽、2#、3#、4#、5#槽是精醇槽。

成品精醇经泵加压送至甲醇灌装鹤管装车，通过压力自调阀控制装车压力，卸压甲醇返回成品罐进口总管。

二、流程图（附后）三、设备简介1、中间罐中间罐区八台罐罐顶透气孔处均安装有DN150的呼吸阀及冷却水盘管，罐上部均布三个消防泡沫口，以保证甲醇罐的安全。

2、成品罐成品罐区六台罐罐内装有内浮顶（浮盘），减少甲醇挥发，罐顶有呼吸阀、视镜，下部有采液口，罐壁上均布三个消防泡沫口，并配有消防水喷淋装置。

3、离心泵罐区所有运行机泵均采用离心泵。

离心泵整机采用机械密封设计，电机与泵同轴一体设计，电机采用自身输送液体冷却，完全无泄漏。

泵体所有过流部件全部采用不锈钢材质。

第二节、工艺指标及操作方法一、操作指标储罐容积充装系数: 0.8各罐设计压力：+2/-0.5KPa各罐工作压力：+1.8/-0.3KPa呼吸阀起跳压力: +180/-30mmH2O安全阀起跳压力：+ 220/-65 mmH2O设计温度: 60℃工作温度: 40℃二、岗位操作法1、岗位人员接班时，应清楚的了解和掌握各罐动态，液位高度。

2、每小时对罐区内所有设备巡回检查一次，对照磁浮式翻板液位计及差压变送器（在主控室内显示）准确记录各罐液位。

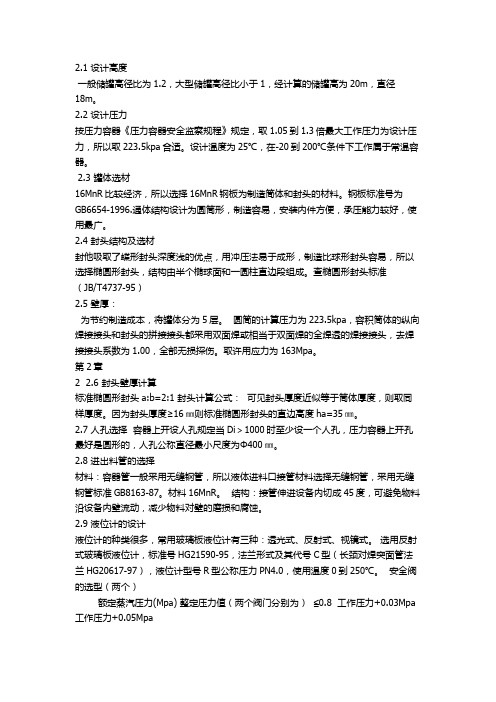

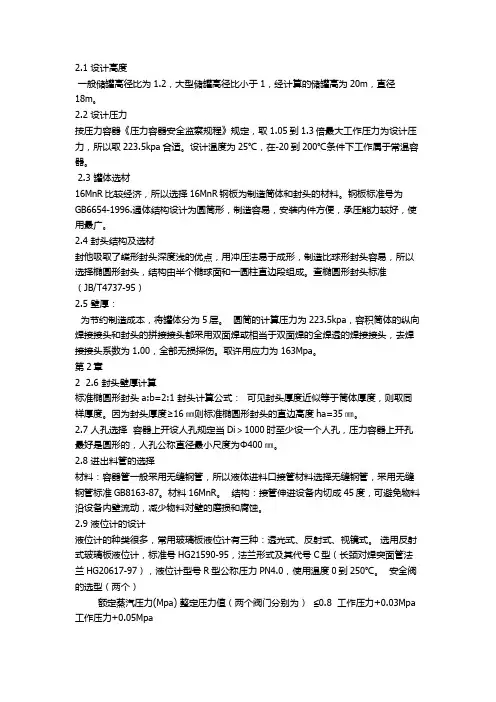

2.1 设计高度一般储罐高径比为1.2，大型储罐高径比小于1，经计算的储罐高为20m，直径18m。

2.2 设计压力按压力容器《压力容器安全监察规程》规定，取1.05到1.3倍最大工作压力为设计压力，所以取223.5kpa合适。

设计温度为25℃，在-20到200℃条件下工作属于常温容器。

2.3 罐体选材16MnR比较经济，所以选择16MnR钢板为制造筒体和封头的材料。

钢板标准号为GB6654-1996.通体结构设计为圆筒形，制造容易，安装内件方便，承压能力较好，使用最广。

2.4 封头结构及选材封他吸取了蝶形封头深度浅的优点，用冲压法易于成形，制造比球形封头容易，所以选择椭圆形封头，结构由半个椭球面和一圆柱直边段组成。

查椭圆形封头标准（JB/T4737-95）2.5 壁厚：为节约制造成本，将罐体分为5层。

圆筒的计算压力为223.5kpa，容积筒体的纵向焊接接头和封头的拼接接头都采用双面焊或相当于双面焊的全焊透的焊接接头，去焊接接头系数为1.00，全部无损探伤。

取许用应力为163Mpa。

第2章2 2.6 封头壁厚计算标准椭圆形封头a:b=2:1 封头计算公式：可见封头厚度近似等于筒体厚度，则取同样厚度。

因为封头厚度≥16㎜则标准椭圆形封头的直边高度ha=35㎜。

2.7 人孔选择容器上开设人孔规定当Di＞1000时至少设一个人孔，压力容器上开孔最好是圆形的，人孔公称直径最小尺度为Φ400㎜。

2.8 进出料管的选择材料：容器管一般采用无缝钢管，所以液体进料口接管材料选择无缝钢管，采用无缝钢管标准GB8163-87。

材料16MnR。

结构：接管伸进设备内切成45度，可避免物料沿设备内壁流动，减少物料对壁的磨损和腐蚀。

2.9 液位计的设计液位计的种类很多，常用玻璃板液位计有三种：透光式、反射式、视镜式。

选用反射式玻璃板液位计，标准号HG21590-95，法兰形式及其代号C型（长颈对焊突面管法兰HG20617-97），液位计型号R型公称压力PN4.0，使用温度0到250℃。

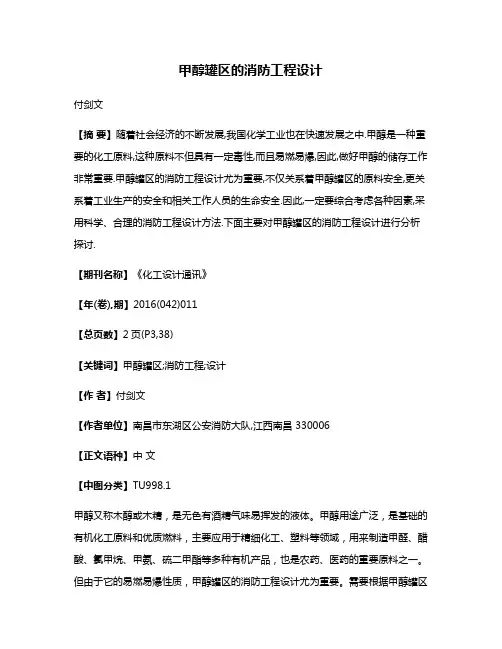

甲醇罐区的消防工程设计付剑文【摘要】随着社会经济的不断发展,我国化学工业也在快速发展之中.甲醇是一种重要的化工原料,这种原料不但具有一定毒性,而且易燃易爆,因此,做好甲醇的储存工作非常重要.甲醇罐区的消防工程设计尤为重要,不仅关系着甲醇罐区的原料安全,更关系着工业生产的安全和相关工作人员的生命安全.因此,一定要综合考虑各种因素,采用科学、合理的消防工程设计方法.下面主要对甲醇罐区的消防工程设计进行分析探讨.【期刊名称】《化工设计通讯》【年(卷),期】2016(042)011【总页数】2页(P3,38)【关键词】甲醇罐区;消防工程;设计【作者】付剑文【作者单位】南昌市东湖区公安消防大队,江西南昌 330006【正文语种】中文【中图分类】TU998.1甲醇又称木醇或木精，是无色有酒精气味易挥发的液体。

甲醇用途广泛，是基础的有机化工原料和优质燃料，主要应用于精细化工、塑料等领域，用来制造甲醛、醋酸、氯甲烷、甲氨、硫二甲酯等多种有机产品，也是农药、医药的重要原料之一。

但由于它的易燃易爆性质，甲醇罐区的消防工程设计尤为重要。

需要根据甲醇罐区的具体情况进行有针对性的、合理设计，保证甲醇罐区的安全[1]。

1.1 泡沫灭火系统设计甲醇罐区储存的甲醇是一种易燃的液体，且易溶于水，因此在甲醇罐区消防设施设计时要采用抗溶性泡沫液的灭火系统设计。

泡沫灭火系统具有灭火效果好，可存储时间较长，安全性较高的特点。

泡沫灭火系统根据发泡倍数不同可以分为低倍、中倍、高倍泡沫灭火系统3种；根据安装方式不同可以分为固定、半固定和移动式式泡沫灭火系统。

根据我国《低倍数泡沫灭火系统设计规范》规定，低倍数泡沫灭火系统要求泡沫混合液与空气混合后，体积膨胀要小于20倍，甲醇火灾属于B类火灾，适用低倍数泡沫灭火系统，由于甲醇属于水溶性高的可燃性液体，会对灭火泡沫产生一定的破坏作用从而降低灭火效果，因此，要采用抗溶性泡沫灭火剂；中倍数的发泡倍数在21～200区间，其稳定性比低倍数泡沫灭火系统低，且抗复燃能力不高，因此在实际操作中要注意发泡的强度和灭火后的处理工作；高倍数泡沫灭火系统的泡沫发泡倍数可以达到201～1 000倍之间，能够在短时间内覆盖火源，在灭火时能够形成隔离层保护火场救援人员的安全[2]。

目录第1章甲醇的理化性质11.1 甲醇主要的物理性质11.2 化学性质21.3 甲醇的危险性21.3.1 防爆炸性21.3.2 防火性21.3.3 有毒性2第2章储罐的设计12.3 罐体选材12.4 封头结构及选材12.5 壁厚：12.6 封头壁厚计算22.7 人孔选择22.8 进出料管的选择22.9 液位计的设计22.10 排污阀的选型32.11 温度计：32.12 放空阀：32.13 检尺口32.14 取样口32.15 防静电32.16 可燃气体报警（SH3063-1999）42.17 罐基础《大型储罐基础设计与地基处理》42.18 围堰（API Std 2510）42.19 防火堤4第3章甲醇储罐的消防设计66甲醇储罐的灭火方法3.13.1.1 冷却法63.1.2 隔离法63.3 甲醇储罐的泡沫管道设计83.3.1 储罐区泡沫灭火系统的选择83.3.2 泡沫发生器的数目83.3.3 液上喷射泡沫灭火系统泡沫产生器的设置83.3.4储罐上泡沫混合液管道的设置，应符合下列规定：93.3.5 防火堤内的泡沫混合液管道的设置，应符合下列规定：9 3.3.6 防火堤外的泡沫混合液管道的设置，应符合下列规定：93.3.7 泡沫混合液管道的设计流速，不宜大于3m/s，其水力计算可按现行的国家标准《自动喷水灭火系统设计规范》水力计算确定。

113.3.8 泡沫枪113.3.9 泡沫混合液设计用量的确定应符合下列要求：113.3.10 泡沫管道布置图13*：13注3.4 甲醇储罐应急事故预案143.4.1 编制目的143.4.2 危险目标143.4.3 应急指挥143.4.4 事故处理153.4.5 规定和要求15第4章冷却系统164.1水喷雾系统的作用174.2选择系统类型174.3系统组成设施174.5工作原理174.5设施介绍174.5.1报警阀组1718管道4.5.2．4.5.3 消防水箱184.5.4 水泵接合器184.5.5 末端试水装置184.5.6 水流指示器204.5.7 冷却用水量20第5章安全管理措施215.1 甲醇的物化性质215.2 甲醇的危险特性215.3 区域规划和总平面布置215.4 储罐型式235.5 电气的防爆235.6 甲醇罐区潜在的火灾爆炸危险性235.7 事故应急救援系统24第1章甲醇的理化性质甲醇是饱和醇系列代表。

甲醇罐区设计规范甲醇储罐设计第1章甲醇的理化性质1.1 甲醇主要的物理性质甲醇是一种无色透明的液体，具有特殊的气味和燃烧性能。

其密度为0.7918g/cm³，沸点为64.7℃，熔点为-97.8℃。

甲醇在常温下易挥发，易吸湿，且易溶于水和大多数有机溶剂。

1.2 化学性质甲醇是一种重要的有机化学原料，广泛用于化学合成、医药、涂料、塑料、橡胶、香料等领域。

其化学性质活泼，在氧化剂的作用下会发生燃烧反应，产生二氧化碳和水。

同时，甲醇还可以和酸、碱反应，生成相应的盐。

1.3 甲醇的危险性1.3.1 防爆炸性甲醇具有易燃易爆的特性，容易与空气形成可燃气体，一旦遇到明火或高温，就会发生爆炸事故。

因此，在甲醇罐区的设计中，必须考虑到防爆炸措施的实施。

1.3.2 防火性在甲醇的储存和使用过程中，由于其易燃性，容易引发火灾。

因此，在甲醇罐区的设计中，必须考虑到防火措施的实施，如设置灭火器、火灾报警系统等。

1.3.3 有毒性甲醇具有一定的毒性，长期接触会对人体造成危害，甚至会导致中毒和死亡。

因此，在甲醇罐区的设计中，必须考虑到有毒气体的排放和处理问题，确保工作人员的安全。

电22.10 排污阀的选型在选择排污阀时，需要考虑的因素包括介质、温度、压力和管道尺寸等。

排污阀的材料应该与介质相容，同时要考虑介质的腐蚀性和粘度。

温度和压力也是选型的重要因素，需要根据实际工况选择合适的排污阀。

此外，管道的尺寸也需要考虑，以确保排污阀的连接方式和尺寸与管道相匹配。

32.11 温度计温度计是用于测量介质温度的仪器，常见的温度计有水银温度计、电子温度计和红外线温度计等。

在选择温度计时，需要考虑介质的温度范围、精度要求和使用环境等因素。

对于高温介质，应选择能够承受高温的温度计，同时要注意温度计的安装位置和保护措施。

32.12 放空阀放空阀是用于排放管道内部气体的阀门，常用于管道启动和停止时的气体排放。

在选择放空阀时，需要考虑介质的性质、流量和压力等因素。

甲醇储罐工程设计方案一、设计方案概述甲醇是一种重要的有机化工原料，广泛用于化工生产中，因其易燃易爆的特性，储存要求较高。

因此，对于甲醇储罐的设计和工程施工需要特别慎重。

本文将从储罐选址、设计标准、结构设计、安全防护等方面展开详细介绍。

二、储罐选址在确定甲醇储罐选址时，需要考虑以下因素：地质条件、交通便利程度、周围环境以及与周围建筑物的距离等。

首先，地质条件要求选址地点不宜有地质灾害隐患，如地震、滑坡等；其次，交通便利程度要求储罐到达道路畅通，便于运输车辆进出；再者，周围环境要求储罐周围无易燃易爆物质存放，且距离居民区、学校、医院等人口密集区要符合规定的安全距离。

最后，与周围建筑物的距离要求储罐与其他建筑物之间有一定的防护距离。

三、设计标准甲醇储罐的设计应符合国家相关法律法规和行业标准，如《危险化学品储存场所安全规范》（GB 50158-2009）、《甲醇仓储输送设施设计规范》（GB 17378-2007）等。

同时，根据实际情况结合公司内部标准，进行设计，并在设计中充分考虑到甲醇易燃易爆的特性，尽可能减少安全隐患。

四、结构设计1. 储罐材质选择甲醇储罐的材质选择需要考虑到甲醇的特性，一般采用碳钢或不锈钢材质制作，其中不锈钢材质的耐腐蚀性更好，适用于储存高纯度的甲醇。

2. 储罐容积储罐的容积应该根据生产需求和现场条件进行合理确定，同时要考虑到甲醇的膨胀性和运输的需要。

3. 储罐结构甲醇储罐一般为圆柱形，其设计需考虑到内外压力、受力分布等因素，同时设置相关的检测和转运设施。

五、安全防护1. 泄露风险预防在甲醇储罐的设计中，需要预留泄露风险预防的措施，如设置泄漏报警装置、防火防爆系统、泄露收集装置等，确保泄露时能及时发现和处理。

2. 防火防爆措施甲醇易燃易爆，因此在储罐的设计中需要设置相关的防火防爆措施，如设置防爆门、防爆窗、防爆灯具等，以确保工作环境的安全。

3. 安全监测系统储罐需要设置相关的安全监测系统，如设置气体监测仪、温度监测仪、压力监测仪等，及时监测储罐内部的气体浓度、温度和压力，以及时发现异常情况并采取措施。

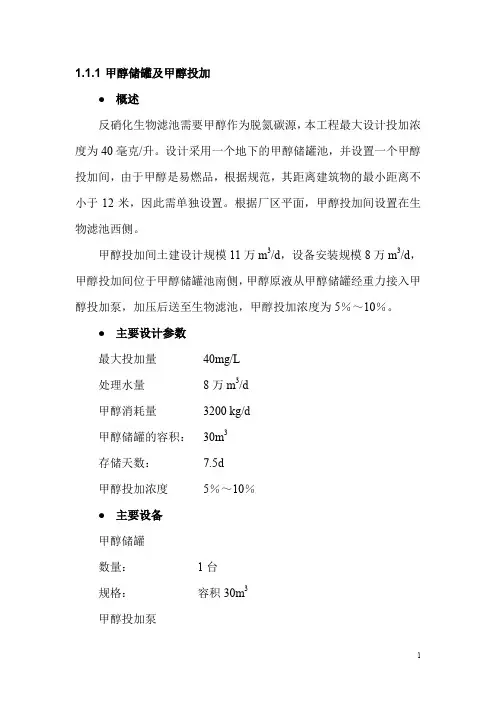

1.1.1 甲醇储罐及甲醇投加●概述反硝化生物滤池需要甲醇作为脱氮碳源，本工程最大设计投加浓度为40毫克/升。

设计采用一个地下的甲醇储罐池，并设置一个甲醇投加间，由于甲醇是易燃品，根据规范，其距离建筑物的最小距离不小于12米，因此需单独设置。

根据厂区平面，甲醇投加间设置在生物滤池西侧。

甲醇投加间土建设计规模11万m3/d，设备安装规模8万m3/d，甲醇投加间位于甲醇储罐池南侧，甲醇原液从甲醇储罐经重力接入甲醇投加泵，加压后送至生物滤池，甲醇投加浓度为5％～10％。

●主要设计参数最大投加量40mg/L处理水量8万m3/d甲醇消耗量3200 kg/d甲醇储罐的容积：30m3存储天数：7.5d甲醇投加浓度5％～10％●主要设备甲醇储罐数量：1台规格：容积30m3甲醇投加泵数量：2台（1用1备）规格：Q=250L/h，N=0.75kW稀释装置数量：2台（1用1备）1.2 4.13 甲醇间1.2.1 4.13.1设计描述为满足系统脱氮要求，保证反应池内充足碳源，本工程设计新建甲醇间一座。

当系统内各系列生物反应池如出现碳源不足，可投加甲醇，以满足脱氮除磷要求。

根据《建筑设计防火规范》（GB 50016-2006），甲醇属甲类火灾危险性等级，且甲醇易挥发，在甲醇罐区通常都存在一定量的甲醇蒸气。

当罐区内甲醇蒸气与空气混合达到甲醇的爆炸浓度范围 6.7%～3.6%时，遇火源就会发生爆炸。

因此甲醇储罐及甲醇间均按防爆设计。

甲醇投加系统作为本设备包中一个完整的系统，应由投标商成套地配备安全、有效及可靠运行所需的附件，以保证系统安全、有效、可靠地运行。

1.2.2 4.13.2 供货范围不论本技术规范是否指明，设备必须的附件供应是投标商的职责。

设备供货范围除主机外，还应包括与主机关联的各类附属设备、材料和启动柜等必要的配套设施，材料采购、安装、调试均由投标商完成。

投标商应提供完整的甲醇投加系统：包括甲醇贮罐、计量投加泵和电气控制设备、连接管道、阀门、安全阀、背压阀、脉冲阻尼器、Y型过滤器、在线稀释系统、配套流量计设施等其它必须的附件等。
