LED灯具测试1，高温高压及其冲击测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个室温为60℃的房间；2，通过调压器将LED灯具的输入电压调为最大额定输入电压的1.1倍；3，接通电源，点灯24H，并观察灯具是否有损坏、材料受热变形等异常现象；4，点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s，循环100次。

测试要求：A，灯具在经过高温高压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B，灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

2，低温低压及其冲击测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个-15℃的环境下；2，通过调压器将LED灯具的输入电压调为最小额定输入电压的0.9倍；3，接通电源，点灯24H，并观察灯具是否有损坏、材料受热变形等异常现象；4，点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s，循环100次。

测试要求：A，灯具在经过低温低压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B，灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

3，常温常压冲击测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个室温为25℃的环境下；2，按LED灯具的额定输入电压接通电源点灯；3，通过继电器控制灯具在常温常压下进行冲击测试，测试设置为：点灯30s、熄灯30s，循环10000次。

测试要求：灯具在经过常温常压冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

4，温度循环测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个测试箱，测试箱的温度可以调节温度变化速率；2，按LED灯具的额定输入电压接通电源点灯；3，测试箱的温度变化范围设置为从-10℃到50℃，温变速率为：大于1℃/min，但小于5℃/min；4，测试箱在高温和低温各保持0.5H，循环8次。

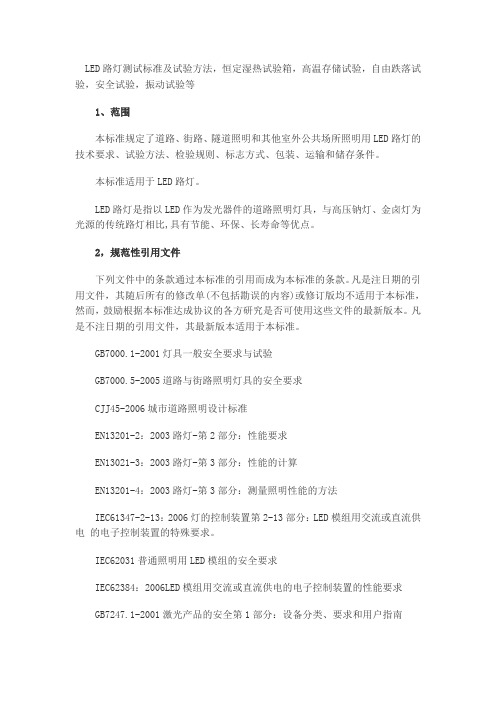

LED路灯测试标准及试验方法，恒定湿热试验箱，高温存储试验，自由跌落试验，安全试验，振动试验等1、范围本标准规定了道路、街路、隧道照明和其他室外公共场所照明用LED路灯的技术要求、试验方法、检验规则、标志方式、包装、运输和储存条件。

本标准适用于LED路灯。

LED路灯是指以LED作为发光器件的道路照明灯具，与高压钠灯、金卤灯为光源的传统路灯相比,具有节能、环保、长寿命等优点。

2，规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB7000.1-2001灯具一般安全要求与试验GB7000.5-2005道路与街路照明灯具的安全要求CJJ45-2006城市道路照明设计标准EN13201-2：2003路灯-第2部分：性能要求EN13021-3：2003路灯-第3部分：性能的计算EN13201-4：2003路灯-第3部分：测量照明性能的方法IEC61347-2-13：2006灯的控制装置第2-13部分：LED模组用交流或直流供电的电子控制装置的特殊要求。

IEC62031普通照明用LED模组的安全要求IEC62384：2006LED模组用交流或直流供电的电子控制装置的性能要求GB7247.1-2001激光产品的安全第1部分：设备分类、要求和用户指南GB/T2423.1-2001电工电子产品环境试验第2部分:试验方法试验A:低温GB/T2423.2-2001电工电子产品环境试验第2部分:试验方法试验B:高温GB/T2423.3-1993电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法GB/T2423.8-1995电工电子产品环境试验第2部分:试验方法试验Ed:自由跌落GB/T2423.10-1995电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动(正弦)GB/T2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验) GB4208-1993外壳防护等级(IP代码)GB5080.7-86设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB17743-1999电气照明和类似设备的无线电骚扰特性的限值和测量方法GB17625.1-2003电磁兼容限值谐波电流发射限值(设备每相输入电流≤16 A)3术语和定义本标准采用下列术语和定义：3、1LED在注入电流时能发光的包含P-N结的固态器件3.2LED模组由一个或多个包含诸如光学的、电气的、机械的和(或)电子的更多元器件的LED组合起来的能提供光源的设备3.3LED路灯使用LED模组发光提供光源并配有控制电路及装配附件的用于道路和街路照明用的灯具3.4路面平均照度按照CIE有关规定在路面上预先设定的点上测得的或计算得到的各点照度的平均值3.5路面照度分布由实际测得的一系列等照度线所构成的路面实际照度的分布图4、产品型号、系列及结构尺寸4.1产品型号4.2产品系列4.2.1根据产品安装特性分为:仰角固定式和仰角可调式。

led路灯测试标准LED路灯测试标准。

LED路灯是现代城市道路照明的重要组成部分，其质量直接关系到城市夜间照明效果和能耗节约。

为了确保LED路灯的质量和性能达到要求，需要进行严格的测试标准。

本文将介绍LED路灯测试标准的相关内容，以供参考。

一、光电参数测试。

1. 光通量测试。

LED路灯的光通量是评价其照明效果的重要指标，需要在标准的环境条件下进行测试，确保其符合国家标准要求。

2. 光束角测试。

LED路灯的光束角直接影响到其照明范围和均匀度，需要通过专业的测试设备进行精确测量，以保证其照明效果达到要求。

3. 色温和色彩指数测试。

LED路灯的色温和色彩指数对于城市夜间照明效果和视觉舒适度具有重要影响，需要进行准确的测试，确保其符合相关标准要求。

二、电气参数测试。

1. 输入电压范围测试。

LED路灯的输入电压范围需要符合国家标准，以保证其在不同电网条件下能够正常工作。

2. 功率因数测试。

LED路灯的功率因数直接关系到其能耗和电网负荷，需要进行准确的测试，确保其符合能效要求。

3. 电压波动和浪涌测试。

LED路灯需要在不同电网条件下能够稳定工作，因此需要进行电压波动和浪涌测试，以确保其电气性能稳定可靠。

三、环境适应性测试。

1. 防水防尘等级测试。

LED路灯需要在不同环境条件下能够正常工作，因此需要进行防水防尘等级测试，以保证其适应各种恶劣环境。

2. 耐高温和低温测试。

LED路灯需要在高温和低温条件下能够正常工作，需要进行耐高温和低温测试，确保其在极端环境下也能够稳定可靠。

四、可靠性测试。

1. 寿命测试。

LED路灯的寿命是评价其可靠性的重要指标，需要进行长时间的寿命测试，以确保其使用寿命达到要求。

2. 开关次数测试。

LED路灯需要经受频繁的开关操作，需要进行开关次数测试，确保其开关性能稳定可靠。

综上所述，LED路灯测试标准涉及光电参数、电气参数、环境适应性和可靠性等多个方面，需要严格按照国家标准进行测试，以保证LED路灯的质量和性能达到要求。

LED路灯综合性能测试及评价分析随着LED技术的不断发展和成熟，LED路灯逐渐替代传统路灯成为主流选择。

LED路灯具有节能、环保、寿命长等优点，但在实际使用过程中，综合性能要经过测试和评价分析，以确保其质量和性能达到要求。

1. 光效测试：LED路灯的光效是指单位功率下能产生的光照强度，也可以称为发光效率。

光效测试可以通过测量LED路灯的功率和照度，计算出光效值，并以此来评价其能耗和光照效果。

2. 色温和色彩指数测试：LED路灯的色温和色彩指数直接影响到照明效果和视觉舒适度。

色温测试主要是通过使用色温测试仪测量路灯的色温值，一般要求在4000-6000K之间；色彩指数测试是通过测量光源照射在彩色物体上的光谱反射，评估其还原真实色彩的能力。

3. 光衰测试：LED光源的光衰是指光通量在使用一定时间后的减少程度。

光衰测试可以通过长时间连续工作或者间歇工作的方式，测量不同时段下LED路灯的光通量，并比较其变化情况，评估其光衰特性。

4. 散热性能测试：LED路灯长时间工作会产生大量的热量，如果散热不良会导致寿命缩短和亮度下降，甚至损坏电子元器件。

散热性能测试可以通过采用热电耦和红外测温等方法，测量LED路灯的表面温度和内部温度，评估其散热性能是否达标。

5. 防护等级测试：LED路灯应具有一定的防护等级，能够适应户外恶劣的环境条件。

防护等级测试可以通过模拟不同的环境情况，如高温、低温、潮湿、灰尘等进行测试，评估其防护能力是否符合要求。

在测试和评价分析过程中，应该使用专业的仪器设备和标准，确保测试结果的准确性和可靠性。

对于测试结果的评价分析也要考虑实际使用情况和要求，综合考虑各项指标，找出可能存在的问题，并提出改进和优化的建议。

LED路灯的综合性能测试及评价分析是确保LED路灯质量和性能的重要环节，通过科学的测试方法和综合评估，可以提高LED路灯的品质和可靠性，为城市和社区的照明工程提供安全、高效、环保的解决方案。

LED路灯老化测试规范文件编号版次页码1/1页一．目的规范LED路灯老化测试流程，减少因操作不当而引起的灯具损坏，提高LED路灯老化测试效率，保证灯具品质，防止安全事故的发生。

二．范围所有本公司生产的所有LED灯具的老化测试均适用本检验规范。

三．环境要求温度为20℃—30℃、湿度为55%—85%四、测试工具老化架（要求老化架有直流电源和交流电源且供电安全接地）五．老化测试方法5.1将浸水后的良品灯具放在老化架上，根据产品的输入电压接在相应的电源座上。

5.2打开老化测架的开关，根据不同的输入电压闭合对应的电源开关，检查每个灯具是否已经点亮，同时保证灯具在老化过程中满功率工作。

5.3老化测试的时间为12小时，灯具在老化过程中，对灯具进行不少于5次的通、断电测试，每次通电10秒、断电10秒，老化的时间内灯具不可出现死灯、暗灯、闪烁、开关电源异音等不良现象。

5.4老化测试完成后，关闭各个老化测试架的开关，待灯具表面温度降低至常温后，将灯具从老化测试架取出，放到指定的地点等待下一工序使用。

5.5在老化过程中如出现以上描述的不良现象应立即停止测试，将不良品从老化架取出，交维修部门进行处理。

5.6品质部IPQC每2小时巡检一次老化架，检查正在进行老化测试的灯具是否正常，对老化异常的灯具进行标识，同时核对灯具老化的上架时间、下架时间，将老化异常记录在巡检记录表上，当老化异常比例超过3%时，IPQC必须将异常情况反映给品质主管。

六、安全作业注意事项6.1老化测试应由指定人员进行操作，操作过程中必须做好安全保护措施。

6.2 对AC220V输入的灯具在老化测试时灯具的接地线一定接，绝对不可不接地线进行测试。

6.3在测试过程中必须时刻注意灯具状况，要由专人定时进行巡检。

6.4 上下架需抓紧灯具，防止灯具滑落砸伤人体。

制定审核批准日期日期日期。

路灯检验规范1.目的指导公司自制或LED路灯系列的检验，以保证其质量符合要求。

2.适用范围适用于本公司自制LED路灯系列灯具的检验。

3.职责过程检验员负责路灯自制过程中的相关检验；成品检验员负责产品自制成品路灯的相关检验。

4.要求4.1抽样方案：依据GB2828抽样（方案）检验规范；按普通检验水平II抽取，严重缺陷Cr：AQL=0，主要缺陷：Ma: AQL=0.65, 次要缺陷Mi: AQL=2.54.2检验要求检验项目检验方法接收标准检验内容描述判定CR MA MI外观结构目测/装配/卡尺整体结构良好，外表美观，表面处理良好，标识清楚、正确；装配正确、牢固、尺寸符合要求。

转动灵活，接线正确。

整体结构无松脱；√主体表面无明显色差、刮花、变形、脏污；√标识无误、无漏标；√各零部件符合产品BOM清单，无少装、漏装；产√导线与铝基板无虚焊，焊点无过大或过小；√铝基板上接线正负极无接反现象√防水胶圈与卡槽配合紧密，能发挥防水作用√玻璃与主体间防水胶水需填满√电线表面无破损；√导线焊接良好；√接线时无金属线裸芯外露；√灯体外形尺寸符合图纸要求，各联接件联结良好、紧固螺丝无松动、上下罩密封良好，内结构各关键元器件及布局合理。

√电气性能测试功率计/万用表通电测试正常，各因数值符合规定要求。

通电测试时、灯亮、无闪烁或启动困难；√输出电极无正负极接反√功率和功率因数测试合格；√整灯通过72小时老化测试√光性能测试目测符合规定要求通电测试后，光色一致√积分球或照度计符合规定要求光通量或光强在允许范围内√符合规定要求色温与定单要求相符√包装目视包装正确、标识清晰、符合规定要求。

包装物无破损、污渍√产品在包装箱放置位置正确。

箱体标识符合标准要求（BOM/图纸）√所配附件齐全且正确（说明书、合格证、安装螺丝等）。

√备注：检验环境：在正常光线下，距30cm远，呈45度视角观看产品。

LED路灯综合性能测试及评价分析随着能源危机的加剧以及全球环保意识的普及，LED路灯逐渐成为新一代路灯的主流选择。

而LED路灯在采购及实际应用中，综合性能表现的好坏直接关系到其实际效果及使用成本。

因此，对LED路灯进行综合性能测试及评价分析变得尤为重要。

一、测试项目1、光通量：LED路灯的最主要的作用是发光。

因此，光通量的测试是判断LED路灯性能的重要指标。

LED路灯的光通量包括初始光通量和光衰后光通量两个指标。

在测试过程中，需要使用光度计对路灯的光效进行评估，评估指标主要包括光通量，光通量稳定性等。

2、光色：LED灯路灯的光色主要有白光、黄光和蓝光三种。

不同的光色对应不同的场景，因此，选择合适的光色十分必要。

在测试中，需要使用光谱仪对LED路灯的光色进行测试。

3、显色性：LED路灯的显色性主要是指灯光对物体颜色的还原性能。

在测评过程中，需要使用色温计和显色指数仪来测量LED路灯的色温和显色指数。

4、光分布：LED路灯在道路和广场等不同场景下的光分布需要经过合理的设计。

在测试过程中，需要使用测试仪器对LED路灯的光分布进行测量，包括光斑大小、光照度、光斑模型等。

5、耐压测试：LED路灯的耐压测试是检验LED灯路灯的产品安全性的指标。

在测试中，需要对LED路灯进行拉伸测试，测试使用寿命，确保产品的性能稳定、安全可靠。

二、评价分析在完成测试之后，需要进行数据分析并综合评价，从而判断该LED路灯的性能是否符合要求。

1、灯饰外观：不同的LED路灯灯头、灯杆、外壳的设计，会使LED路灯的整体美观度各有不同。

美观的造型对于城市建设具有重要的意义。

在评价中需要对LED路灯灯饰的外观进行综合评判。

2、节能性：LED路灯相对于传统灯具，具有较高的节能性。

在评价中，需要综合考虑该LED路灯的功率及光效等指标，判断其节能效果。

3、舒适性：LED路灯的亮度、色温、色彩等因素，都需要关注舒适性的提升。

亮度过大或颜色过于刺眼，往往会造成不适甚至眼疾病。

LED路灯综合性能测试及评价分析随着现代城市化进程的推进，道路交通的高速发展，人们对道路照明的要求越来越高。

传统路灯已经逐渐被LED路灯所取代，而LED路灯具有节能、环保、长寿命等诸多优点，是广大城市道路照明工程的首选。

然而，市场上的LED路灯品牌繁多，性能不一，导致人们难以选择。

因此，本文将对LED路灯的综合性能进行测试及评价分析。

一、测试内容1. 光衰测试：在一定时间内，测量LED灯具的光通量，计算光衰率。

2. 色温、色坐标测试：测试LED灯具的色温和色坐标是否符合标准要求。

3. 显色指数测试：测试LED灯具的显色指数。

4. 平均照度测试：在一定区域内，测量LED路灯所照亮的平均照度。

5. 光分布曲线测试：测量LED路灯的光分布曲线是否符合标准要求。

6. 漏光测试：测试LED路灯是否有漏光现象。

7. LED驱动电源质量测试：测试LED灯具的驱动电源质量是否过关。

二、评价分析1. 光衰：光衰是LED灯具在使用过程中不可避免的现象，合格的LED路灯应该具有较小的光衰率，否则会导致能耗增加，甚至失去照明效果。

因此，我们需要选择具有小光衰率的LED路灯。

2. 色温、色坐标：色温与色坐标是LED灯具的颜色参数，对于城市道路照明来说，应该选择色温适宜的LED路灯，一般来说，色温应该在4000-5000K之间。

同时，色坐标应该在理论值范围内，否则会导致视觉疲劳等问题。

3. 显色指数：显色指数是LED灯具对物体颜色还原能力的指标，对于城市道路照明来说，应该选择具有高显色指数的LED路灯，这有利于驾驶员行车安全，同时也对夜间行人活动有一定的保障。

4. 平均照度：平均照度是LED路灯照明效果的重要指标，应该选择适宜的LED路灯，在保证道路照明的同时，不浪费能源和资金。

6. 漏光：漏光现象会导致环境光污染，影响周边居民的正常生活，不符合环保的要求。

因此，我们应该选择没有漏光现象的LED路灯。

7. LED驱动电源质量：LED驱动电源质量对LED路灯的寿命和稳定性具有至关重要的作用，应该选择具有优异的驱动电源品牌，以确保LED路灯的长寿命和稳定性。
