南京航空航天大学《工程材料与热加工基础》课程设计⑤

课程的性质和任务
• 4）常用工程材料：掌握常用的工业用钢、铸铁、 非铁金属及其合金的成分、组织、性能和用途；了 解工程塑料、橡胶、陶瓷、复合材料等常用非金属 材料的分类、性能和用途，以便合理选用工程材料。 • 5）热加工基础：掌握铸造、锻压和焊接的特点及 应用范围，掌握金属的铸造性能、锻造性能和焊接 性能；能初步分析各种热加工零件的结构工艺性， 具有初步选择零件毛坯的能力。 • 6）零件材料与毛坯的选择：熟悉常用工程材料的 生产工艺过程，正确选择零件的材料、毛坯，并初 步安排热处理在工艺过程中的位置。合理选用工程 材料的初步能力。
零件的毛坯
• 焊接结构
• 焊接的实质是使两个分离的物体 通过加热或加压，或两者并用， 在用或不用填充材料的条件下借 助于原子间或分子间的联系与质 点厂车身车间POLO底盘焊接
教学方法
本课程内容主要是建立在实验观察和工业实 践基础之上,以实质性和规律性的描述为主,涉及面 较宽。 *着重理解教学内容,尽量避免死记硬背。 *配合实验及多媒体信息,帮助和加深理解教学内容。 *利用网络交流教学信息,如查阅资料、习题解答等。
课程教学形式
课程教学形式包括理论教学、实验教学、 课堂讨论、自学、辅导等方式，其中理论教 学以CAI为手段主要讲授重点和难点。
零件的毛坯
• 铸造毛坯 • 熔炼金属，制造铸型， 并将熔融金属浇入铸 型，凝固后获得一定 形状和性能铸件的成 形方法，称为铸造。
• 锻造毛坯
零件的毛坯
• 锻压是对坯料施加外力，使其产 生塑性变形、改变尺寸、形状及 改善性能，用以制造机械零件、 工件或毛坯的成形加工方法。它 是锻造与冲压的总称，属于压力 加工的范畴。
机械零件加工工艺
铸造 锻压 材 毛 焊接 型材 粉末冶金

工程材料及热成型工艺课程设计1. 背景工程材料及热成型工艺是现代制造工业中极其重要的一部分，涉及到各行业各领域的制造和生产。

在工程离散制造过程中，这两个领域必不可少。

作为当今制造业的核心技术之一，热成型加工在不同的行业中都具有广泛的应用，如冶金、机械、航空航天等工业部门。

2. 课程设计目的本课程设计旨在深入了解相关基础知识和实际应用技术，达到以下目的：•了解不同种类的工程材料和它们的物理和化学性质。

•学习热成型加工的基本原理和其在不同工业部门中的应用。

•了解工程材料和热成型加工相互作用的影响，并学习如何优化制造过程。

•学习如何设计和选择最适合的加工工艺和设备，以满足不同的生产需求。

3. 课程内容3.1 工程材料3.1.1 材料结构和性质•基本元素和晶体结构•物理性质、机械性能和化学性质•缺陷分析和强度评估3.1.2 材料应用和选择•材料来源和加工方法•材料选型原则和应用环境•日常护理和维护3.2 热成型工艺3.2.1 加热和冷却•加热方式和设备•相变和热力学过程•冷却速率和材料变形加工3.2.2 热成型加工和应用•压力工艺和模具设计•热挤压、热轧、热拉伸和热淬火•各行业热成型加工的应用3.3 课程实践本课程将分为两个实践环节。

第一个环节将关注材料表征和机械性能测试，包括拉伸试验、压缩试验、冲击试验等。

第二个实践环节将关注热成型加工过程仿真和模拟，以及材料性能和加工过程之间的关系。

4. 课程评估•成绩占比：70% 期末考试, 20% 课程作业, 10% 实践报告•期末考试：理论知识，考试时间120分•课程作业：每周一次，与课程内容相关，张贴在学生选定的博客里，提交课程学习的总结，字数不少于500字。

•实践报告：与课程实践相关，对学生的实验和模拟结果进行评估和总结。

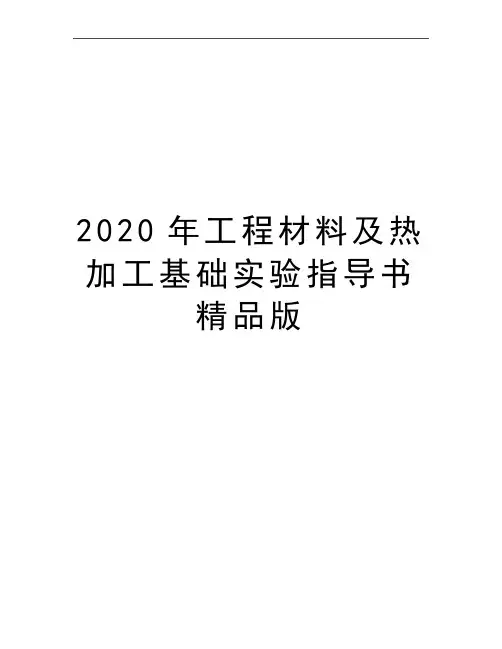

2020年工程材料及热加工基础实验指导书精品版工程材料及热加工基础实验指导学生实验守则1.实验前认真做好预习，明确本次实验的目的，了解实验内容、步骤及注意事项。

2.实验不迟到，无故迟到三次者实验成绩记为不及格。

病假、事假需有医生或班主任证明，无故旷课者，该次成绩记以零3.实验时必须听从辅导教师及实验工作人员的指导，严格遵守设备操作，注意人身安全及设备安全，不得随意动用与本次实验无关的设备仪器，不准打闹。

4.损坏设备、仪器根据情节轻重按学校规定须进行全部或部分赔5.实验完毕，整理好仪器、设备，清理桌面及场6.认真做好实验报告，按时上交。

实验一碳钢及铸铁平织一、实验的目的1.观察识别碳钢及白口平衡状态下的显微组织。

2.了解含碳量对钢组织的影响。

3.了解金相显微镜的构造及使用方法。

二、实验基本原理从铁碳合金状态图可知，含碳量小于0.01%的铁碳合金称为工业纯铁，含碳量小于2.11%（大于0.01%）的铁碳合金称为钢；含碳量大于2.11%（小于6.69%）的铁碳合金称为铸铁。

碳钢的显微镜组织因其成份，热处理工艺不同而有很大的差别。

本次实验只研究铁碳合金在平衡状态下的显微组织，即在极缓慢冷却条件下（按铁碳相图变化）得到的组织，不同的组织对酸的耐蚀性不同,将热处理后的各试样制成金相试样,再将金相用4%的硝酸酒精进行腐蚀,使不同相得到不同腐蚀深度,并用金相显微镜对试样表面进行观察,判定各试样的组织。

三、主要仪器设备及耗材金相显微镜、各种金相试样。

四、实验内容同学分为三人一组，每组使用一台显微镜，仔细观察下列碳钢及铸铁组织，显微镜的放大倍数为450。

五、实验步骤1.插上金相显微镜电源；2.对金相显微镜的光学系统进行调试；3.将金相试样放到显微镜的载物台上；4.对金相显微镜进行粗调；5.对金相显微镜进行细调；6.记录试样的成分，观察试样的金相组织，并绘制示意图。

六、实验报告要求1.简述实验目的和内容。

2.绘出带*号的试样的显微组织示意图，并用箭头和符号指示图中的各种组织，图下指明牌号、处理方法、腐蚀剂、放大倍数及组织名称。

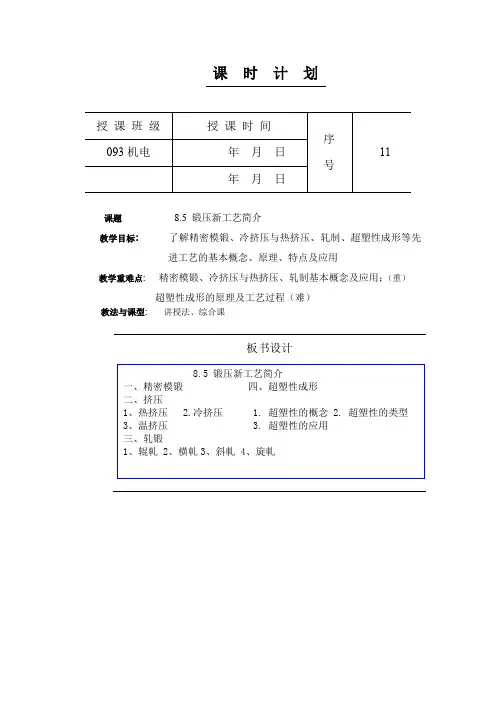

板书设计
8.5 锻压新工艺简介
一、精密模锻
四、超塑性成形
二、挤压
1、热挤压 2.冷挤压
1. 超塑性的概念 2. 超塑性的类型
3、温挤压
3. 超塑性的应用
三、轧锻
1、辊軋 2、横軋 3、斜軋 4、旋軋
教学过程 :主要教学内容(板书要点)
一、组织教学：填写班级日记 二、复习导入 1.提问：
板料冲压工序可分为哪些？
方法。
教学过程 :主要教学内容(板书要点)
常见的斜轧方式主要为螺旋斜轧和穿孔斜轧两种，见图 3-46。 3）楔横轧 楔横轧是一种特殊的横轧工艺。
教法提示及其他
8.5.4 超塑性成形 1． 超塑性成形的基本概念
可超过 100%，甚至 1000%以上），而变形抗力则大 大降低（常态的 1/5 左右，甚至更低），这种现象称为超 塑性。金属及合金在特定的组织条件、温度条件及变形速 度下进行变形时，可呈现出异乎寻常的塑性（延伸率
2.超塑性的类型 按实现超塑性的条件，超塑性主要有两种： （1）细晶粒超塑性 （2）相变超塑性 3.超塑性成形工艺的应用 主要用于模锻、拉伸和气压成形等。
四、 小结 1.精密模锻
2.挤压
3.轧锻
4.超塑性成形
五、布置作业 P125 11. 12
5 分钟 3 分钟
精密模锻是在普通模锻设备上直接锻造出形状复 杂、精度可达 IT10～IT12，表面粗糙度 Ra 为 3.2～0.8μ m 的锻件或零件的工艺方法。精密模锻锻件无需进行切削加 工即可直接使用，但在加工过程中必须采取一系列相应的 工艺措施。
板书
精密模锻工艺要求如下：
1）需精确计算原始坯料的尺寸，精确下料，并采用喷砂、 酸洗等方法清除坯料表面的氧化皮；2）需采用少、无氧 化方式加热，以减少坯料表面的氧化和脱碳现象；3）需 采用精度高、刚度好的摩擦压力机、曲柄压力机或高速 模锻锤等锻造设备进行锻造；4）锻模上、下模之间需采 用导向装置，以保证上、下模精确合模。

44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
南京航空航天大学《工程材 料及热加工工艺》 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。

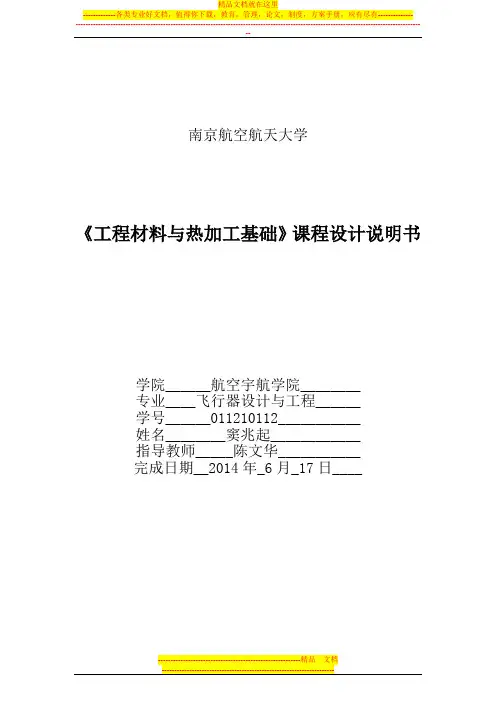

南京航空航天大学《工程材料与热加工基础》课程设计说明书学院______航空宇航学院________专业____飞行器设计与工程______学号______011210112___________姓名________窦兆起____________指导教师_____陈文华___________完成日期__2014年_6月_17日____第一篇任务书一、课程设计的目的《工程材料与热加工基础》课程是工程类专业的必修技术基础课，其内容包括：工程材料学、铸造、锻压、焊接等。

为了提高学生的工程实践能力和综合运用所学知识的能力，在学习该课程后进行为期一周的课程设计，其目的是：（1）通过课程设计的实践，使学生进一步加深了解和巩固课程所学的有关知识，提高学生综合运用所学知识的能力。

（2）通过课程设计使学生初步达到在一般机械设计中，能合理选择材料、选择毛坯生产方法，并能合理安排典型零件的热处理工艺、零件制造工艺流程及结构工艺性分析。

二、课程设计的任务及要求课程设计的指导思想应力求在提高产品质量、降低产品成本、提高生产效率的原则下，使工艺方案尽量简化、操作方便。

1.仔细读题、明确自己的任务。

2.对零件制造的总体方案进行论证与选定，包括：毛坯制造方案的可行性分析与比较。

主要表面机械加工方案分析与选择。

3.毛坯生产工艺方案的分析，包括:工艺性综合分析。

生产方法的确定。

工艺参数的确定及其他工艺问题的分析。

工艺图的绘制。

4.机械加工工艺方案的分析，包括：零件机械加工工艺的分析及工艺基准的选定。

工艺过程的拟定及工艺文件的编制。

各工序机床、加工余量、工、夹、量具的选定。

刀具的设计与应用。

绘制机械加工过程中所需的工艺图。

5.完成全部工艺绘制工作。

6.撰写一份完整的说明书。

要求理论鲜明、论证严密、文理通顺、字迹清楚。

7.编写参考文献。

第二篇零件设计一、轴座设计（铸造零件）1.1 零件名称——轴座1.2 零件简图：1.3 零件技术要求与生产性质：（1）技术要求：σb≥200MPa，支撑轴件，承受振动。

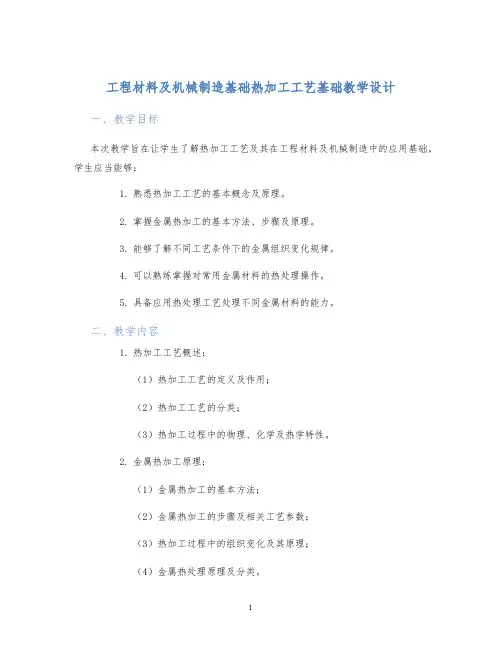

工程材料及机械制造基础热加工工艺基础教学设计一、教学目标本次教学旨在让学生了解热加工工艺及其在工程材料及机械制造中的应用基础，学生应当能够：1.熟悉热加工工艺的基本概念及原理。

2.掌握金属热加工的基本方法、步骤及原理。

3.能够了解不同工艺条件下的金属组织变化规律。

4.可以熟练掌握对常用金属材料的热处理操作。

5.具备应用热处理工艺处理不同金属材料的能力。

二、教学内容1.热加工工艺概述：（1）热加工工艺的定义及作用；（2）热加工工艺的分类；（3）热加工过程中的物理、化学及热学特性。

2.金属热加工原理：（1）金属热加工的基本方法；（2）金属热加工的步骤及相关工艺参数；（3）热加工过程中的组织变化及其原理；（4）金属热处理原理及分类。

3.常用金属材料的热处理操作：（1）铁素体变换；（2）退火；（3）淬火；（4）调质；（5）正火；（6）淬火回火。

三、教学方法1.课堂讲授法：通过讲解，解释和演示的形式授课，使学生理解热加工工艺基础知识，明确热加工原理及相关操作。

2.实验教学法：通过模拟实验教学，让学生熟悉常用金属材料的热处理操作，掌握热处理过程中的关键参数及操作技巧。

3.案例分析法：通过案例分析，详细讲解实际热加工工程中遇到的问题及解决方法，增强学生的实际操作能力。

四、教学评估1.课堂测试：通过课堂测试了解学生对教学内容的掌握情况和理解程度。

2.实验测评：课后进行实验测评，了解学生的实际操作能力及掌握情况。

3.作业评估：教师布置与本次教学相关的练习和作业，通过作业批改了解学生的作业完成情况和学习成果。

本次教学的评估，将综合以上三个方面的评估结果，全面了解学生的学习情况及教学效果。

G
G
G
G
S2
K
0110201-202
G
G
G
G
S2
K
0110401-402
Z
Z
S
K
0110501
G
K
0210102-08 201-202 301-302
G
G
G
G
S2
K
0210101
G
G
G
S9
K
0310101-105 401
S6
K
0310201-206
S6
K
0310301-304
S6
S7
K
0310501-502
G
G
G
G
K
0610201-202
G
G
K
0710201 301-02 401-02 701
S
K
0810201 301
S6
K
1110201 401
Z
Z
G
K
1110101 501、1210级
G
K
1510101
Z
S3
S8
K
1510201
S6
K
1510301
Z
S8
K
1510401
S8
K
1910611-12
S1
9
10
11
12
13
14
15
16
17
18
19
20
0509101-107
S
S
K
0509201-202
S
S
S
K
0509301-304

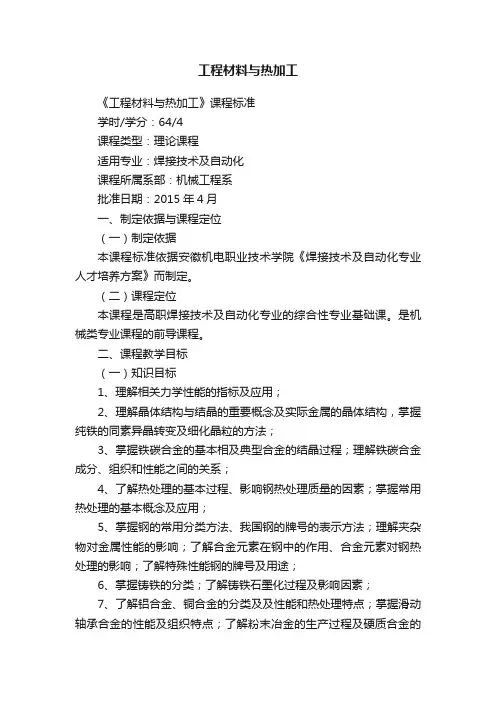

工程材料与热加工《工程材料与热加工》课程标准学时/学分：64/4课程类型：理论课程适用专业：焊接技术及自动化课程所属系部：机械工程系批准日期：2015年4月一、制定依据与课程定位（一）制定依据本课程标准依据安徽机电职业技术学院《焊接技术及自动化专业人才培养方案》而制定。

（二）课程定位本课程是高职焊接技术及自动化专业的综合性专业基础课。

是机械类专业课程的前导课程。

二、课程教学目标（一）知识目标1、理解相关力学性能的指标及应用；2、理解晶体结构与结晶的重要概念及实际金属的晶体结构，掌握纯铁的同素异晶转变及细化晶粒的方法；3、掌握铁碳合金的基本相及典型合金的结晶过程；理解铁碳合金成分、组织和性能之间的关系；4、了解热处理的基本过程、影响钢热处理质量的因素；掌握常用热处理的基本概念及应用；5、掌握钢的常用分类方法、我国钢的牌号的表示方法；理解夹杂物对金属性能的影响；了解合金元素在钢中的作用、合金元素对钢热处理的影响；了解特殊性能钢的牌号及用途；6、掌握铸铁的分类；了解铸铁石墨化过程及影响因素；7、了解铝合金、铜合金的分类及及性能和热处理特点；掌握滑动轴承合金的性能及组织特点；了解粉末冶金的生产过程及硬质合金的牌号（代号）及性能；8、了解非金属材料（高分子材料、陶瓷材料及复合材料）的性能及应用；9、了解砂型铸造工艺过程、手工造型方法；理解合金铸造性能；了解砂型铸造工艺设计基础；了解一些特种铸造方法；10、了解锻压生产的特点及应用；理解塑性变形的原理；掌握金属的可锻性；了解自由锻造、模锻、板料冲压工艺；11、掌握焊接实质、特点、分类；了解常用焊接方法常用金属材料的焊接；了解胶接工艺；12、掌握零件失效的概念、类型；掌握选择材料的原则、方法、过程。

（二）能力目标通过对《工程材料及热加工》理论和实践教学，应能使机械类专业的学生掌握工程材料及热加工应用的理论知识和应用技能。

通过教学应使学生获得以下工程材料及热加工应用的知识和能力。

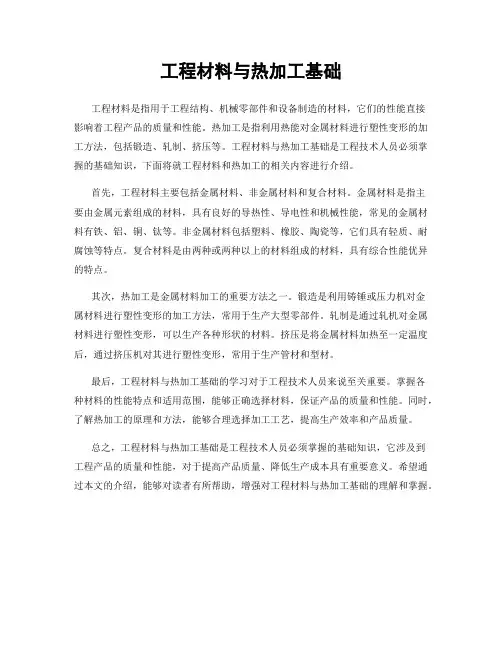

工程材料与热加工基础
