光纤通信SDH光传输设备光纤通信是目前最流行的通信方式之一,它已经被广泛应用于数据、语音通信和视频传输等多个领域。
然而,光纤通信也需要专门的设备来实现光传输。
本文将介绍光传输设备中的一种重要设备,即SDH光传输设备。
一、什么是SDH光传输设备?SDH光传输设备指同步数字体系光传输设备,它是把电信公司或网管提供的原始信号通过光放大器和光传输介质进行传输,从而实现多种信号的传输、交换和分配的设备。
SDH系统具有不同的速率等级,或者称之为SDH层。
根据传输的信号速率实现分层,SDH层次结构涵盖了不同的数据速率。
其中,最高速率的层次称为Synchronous Transport Module -1(SSTM-1),其数据速度约为2.5 Gbit/s。
从SSTM-1开始,每个下一层次的速率都是前一层的倍数。
比如SSTM-4的速率为4倍于SSTM-1。
与PSTN(Public Switched Telephone Network,公共交换电话网)相比,SDH具有更好的性能和更高的扩展性能力。
因此,SDH光传输设备是光传输和交换网络的重要组成部分。
二、SDH光传输设备体系结构SDH光传输设备具有分层结构,它将数据传递和处理过程分为许多数据层次。
系统结构如下:数据层次:在SDH系统中,共有四个数据层次——别称STM(Synchronous Transport Module)。
它们是STM-1、STM-4、STM-16以及STM-64。
这些层次不仅代表着数据速度的不同,同时也具有不同的信道数和帧结构。
STM-1:STM-1是SDH系统速率结构中的最低层次,数据传输速率为155.5Mbps ,具有一组155并行时分多路信道(STM-1),每个STM-1由125个包含了9行9列81个VC(Virtual Channel)的桢组成,每个VC可传输2Mbps 的不同类型的信息,由此总带宽容量可达到155.5Mbps。
STM-4:STM-4是SDH系统速率结构中次低的层次,其数据传输速率为622Mbps。
sdh光传输设备的结构和功能一、硬件结构SDH光传输设备是一种复杂的通信设备,其硬件结构主要包括以下几个模块:1.光发送和接收模块:负责光电信号的转换,包括发送端将电信号转换为光信号,接收端将光信号转换为电信号。
2.调制解调模块:负责信号的调制和解调,将低频的信号调制到高频的载波上,以便传输。
3.数据处理模块:负责数据的处理,包括数据的缓存、转发、路由等。
4.接口模块:负责设备与外部设备的连接,包括光纤接口、电接口等。
二、主要功能SDH光传输设备的主要功能包括:1.传输容量大:SDH光传输设备采用了高速的光纤传输技术,可以提供大容量的传输带宽。
2.传输距离远:SDH光传输设备采用了长距离的光纤传输技术,可以提供较远的传输距离。
3.可靠性高:SDH光传输设备采用了多种保护机制,可以保证传输的可靠性。
4.灵活性高:SDH光传输设备可以灵活地支持多种业务,包括语音、数据、视频等。
5.可扩展性强:SDH光传输设备可以方便地进行扩容和升级。
三、其他功能特性SDH光传输设备还具有以下功能特性:1.多业务支持:SDH光传输设备可以同时支持多种业务,如语音、数据、视频等,可以灵活地满足不同的业务需求。
2.QoS保障:SDH光传输设备可以提供高质量的服务,通过不同的优先级队列来保证不同业务的质量。
3.安全可靠:SDH光传输设备具有较高的安全可靠性,可以保护数据的安全。
4.可管理性:SDH光传输设备提供了完善的管理功能,包括配置管理、故障管理、性能管理等,方便用户进行设备的维护和管理。
5.节能环保:SDH光传输设备采用了高效的能源利用技术,可以降低能源消耗,同时符合环保要求。
sdh设备原理SDH(Synchronous Digital Hierarchy)是一种同步数字层次结构的传输技术,广泛应用于光纤通信系统中。
SDH设备是实现SDH传输功能的关键组成部分,通过对信号进行多路复用、分配和交换,实现高速、稳定的数据传输。
一、SDH设备的基本原理SDH设备的基本原理可以分为三个方面:多路复用、分配和交换。
1. 多路复用:SDH设备通过将多个低速信号复用到单个高速光纤通道上,提高了传输效率。
它将不同速率的数据流转换为统一的光纤传输速率,并通过分配器将这些信号组合在一起发送。
2. 分配:SDH设备通过分配器将多路信号分配到不同的传输通道上,使得不同的信号可以同时传输,提高了网络的灵活性和可靠性。
分配器根据输入信号的速率,将其分配到对应的光纤通道上,确保各个信号在传输中不会相互干扰。
3. 交换:SDH设备具有交换功能,可以根据需求实时调度信号的传输路径,从而实现动态路由和资源共享。
它通过交换机将传入的信号转发到目标设备,确保信号能够准确地到达目的地。
二、SDH设备的核心组成部分SDH设备由多个核心组件组成,包括光收发器、光接口模块、多路复用器、解复用器、交叉连接器和时钟同步模块等。
1. 光收发器:光收发器是将电信号转换为光信号或将光信号转换为电信号的关键部件。
它负责将输入信号转换为光信号,并通过光纤进行传输。
同时,它也可以将接收到的光信号转换为电信号,以供后续处理和解码。
2. 光接口模块:光接口模块负责光纤与SDH设备之间的物理连接。
它将光纤分割成适合SDH设备传输的光信号单元,并将其输入或输出到SDH设备中。
3. 多路复用器和解复用器:多路复用器将多个低速信号复用为单个高速信号,并将其输入到SDH设备中。
解复用器将高速信号分解为多个低速信号,并将其输出到相应的接收设备。
4. 交叉连接器:交叉连接器用于实现信号的动态路由和路径选择。
它根据需求将输入信号转发到指定的输出端口,从而实现灵活的传输路径配置。
SDH传输设备及后台网管介绍
SDH(Synchronous Digital Hierarchy)传输设备是用于光纤传输的设备,用于实现高速、同步和可靠的数据传输。
SDH传输设备是集成了时钟同步、光电转换、数字复用、电光/光电转换、光线路保护和故障检测等功能的设备。
SDH传输设备的作用是在光纤网络中传输高容量的数据流。
它可以将多个低速率的信号通过复用技术合并成高速的数据传输流,然后再将高速数据流通过解复用技术拆分为多个低速信号进行传输。
这种技术可以实现灵活的带宽配置,提高网络利用率,同时还具备很好的故障容错能力,在故障发生时可以自动切换到备份路径,保证网络的可靠性。
SDH传输设备的核心是交叉连接技术,通过交叉连接可以实现任意节点之间的灵活组网。
传统的电路交换网络是面向电路的,需要预先建立电路并占用线路资源。
而SDH传输设备是面向分组的,可以实现灵活的资源共享,提高网络的灵活性和利用率。
后台网管还可以对网络进行带宽管理,根据实际需求进行带宽调整和分配。
管理员可以通过后台网管对网络进行故障定位和排除,提高网络的可靠性和稳定性。
另外,后台网管还可以对网络进行性能监测和分析,通过收集和分析网络的性能数据,提供决策支持和优化建议。
总之,SDH传输设备是一种用于光纤传输的高性能设备,它可以实现高速、同步和可靠的数据传输。
后台网管是对传输设备进行管理和监控的软件系统,可以提供配置管理、性能监测、故障管理等功能。
通过SDH传输设备和后台网管的配合,可以构建高效、稳定和灵活的光纤传输网络。
SDH传输设备介绍October 2000 (C)国信朗讯科技网络技术有限公司保留所有权利●学习目标通过对本文档的学习,你将掌握以下内容:•各种连接设备介绍•各厂家SDH传输设备的介绍●学习内容•各种连接设备(OBB﹑ODF和DDF)•各厂家SDH传输设备LUCENT:DACS VI﹑SLM-16﹑ISM-2000(ISM-1﹑ISM-4) FJT:FLX2500A﹑FLX600A﹑FLX150/600一﹑连接设备OBB(光缆分纤盒):光缆从光分纤盒一端进入,在分纤盒内部通过熔接器与尾纤固定相连.尾纤通过ODF与传输设备相连.在光设备中,两根光纤组成一个收发,但是端口算做两个.这与电设备不同.ODF(光数字配线架):如图示,ODF分为纤面和缆面. ODF缆面:将光缆中的光纤从OBB中引出后,与ODF 相连的一面. ODF纤面:ODF缆面的对面, 用于连接传输设备. 光缆光纤DDF (数字配线架):DDF 下端:用于跳线和客户设备连接 DDF 上端:用于设备连接关联规则:指设备与DDF 下端连接时所遵循的一些规则,常用的关联规则包括:上下关联和左右关联上下关联:指将相隔为一定数目的不同面板上的对应端子作为一对收发端子 左右关联:指将同一面板中相隔为一定数目的不同端子作为一对收发端子 跳线:指DDF/ODF 的不同端口之间按照一定规则的物理连接二﹑SDH 传输设备 1.SDH 传输设备概述:(1)SDH 的优点:•复用和解复用技术简单•低阶信号可直接复用成高阶信号,无需中间复用过程 •增强了操作﹑管理和维护能力•随传输技术的发展可方便地提高信号传输速率 •各厂家的设备在网络上可以互通(2)SDH 传输设备:SDH 传输设备包括:终端复用器﹑分插复用器﹑再生器和DXC.终端复用器的主要任务是将低速支路信号和155Mb/s 电信号纳入STM-1帧结构,并经电/光转换变换为STM-1光线路信号;其逆过程正好相反.而分插复用器是一种新型的网元,它将同步复用和数字交叉连接功能综合于一体,具有灵活地分插任意支路信号的能力,在网络设计上有很大灵活性.DXC 是一种具有1个或多个准同步数字体系(G.702)或同步数字体系(G.707)信号端口,并至少可以对任何端口信号速率(和/或其子速率信号)与其它端口信号速率(和/或其子速率信号)间进行可控连接和再连接的设备.2.LUCENT 产品介绍•DACS VI定义:DACS VI 是一种用于对PDH 或SDH 数字信号进行交叉连接的系统,TU-12等级的4/1交叉连接设备,特别适于对含有VC-12净负荷的STM-1信号进行分导(Grooming),内部具有网元管理功能.功能:(1) 替代复用器:DACS VI 提供的复用功能可以替代低阶的外部复用器和外部光路系统.无需中间的复用设备就可以方便地在高阶信号中分插低阶支路的VC-12信号.DACS VI 具有下列复用功能:(2) 替代人工交叉连接:DACS VI 用软件控制交叉连接矩阵,操作人员可以在远端增加或删除交叉连接,而且DACS VI 所占空间比人工交叉连接架少(3) 集中的网络监控:可以从远端对DACS VI 进行操作﹑管理﹑维护与设置(4) PDH 与SDH 的网关:由于DACS VI 同时具有PDH 和SDH 的接口,可以连接这两种数字体系,支持现有PDH 业务,用户信息可自由和透明地穿过PDH 与SDH 网络的边界,有利于电信系统由当前的PDH 网络逐步向完全的SDH 网络过渡(5) 设备替换:利用DACS VI 的滚动和桥接命令,用户可以在影响业务最小的情况下替换设备(6) 枢纽:网络中的某些节点可作为枢纽,以减少节点间的点对点连接(7) 信号分导:对于枢纽型的网络,DACS VI 是有效利用带宽的极佳工具.来自不同方向而向同一方向传送的VC-12业务.可以由DACS VI 加到具有足够空闲容量而又是传到同一地点的某一STM-1中去.这种技术叫分导.它可以充分利用空余容量 特性:63个2Mb/s 16个2Mb/s 4个34 Mb/s 1个140 Mb/s1个140Mb/s 或STM-1 1个34Mb/s1个140Mb/s 或STM-1 1个STM-1(1)具有SDH与PDH信号端口,同步宽带交叉连接(2)在SDH与PDH接口间用软件实现VC12的交叉连接(3)交叉连接在VC12等级:在交换前,系统把2Mb/s信号映射到VC12;对于高阶信号,系统把它们解复用并映射到VC12(所有进入DACS VI的信号,如果经过PDH设备进入的,则必须是P12(2Mb/s)组成的结构信号;如果经过SDH设备进入,必须是VC12结构的.(4)P31信号必须由P12信号复用而成(5)P41信号必须由P31信号复用而成(6)STM-1信号必须是由VC12复用而成传输接口:(1)2Mb/s:DACS VI 通过TPU2接口机盘提供2Mb/s端口(2)34Mb/s:DACS VI通过TPU34TMX提供34Mb/s信号的传输与复用接口(3)140Mb/s:DACS VI通过TPU140TMX提供140Mb/s信号的传输与复用接口(4)STM-1电口(局内): DACS VI通过LPU155/E提供STM-1电信号的传输接口(5) STM-1光口(短距离): DACS VI通过LPU155/O提供STM-1光信号的传输接口系统硬件组成:分六层描述DACS VI物理结构示意图端口架:端口架用于提供一系列线路或支路传输端口.端口架又称输入输出架,可由LPU1线路子架﹑TPU2﹑TPU34/140支路子架组成.由于系统交叉连接容量的限制.端口架最多可以有12个,最多可以安装24个端口子架.LPU1子架DACS VI通过LPU155提供STM-1信号的传输接口(光或电)LPU1子架包括:(1)两个插机盘的的子框(2)一个正面连接的连接面板(3)子架正面有三块架门LPU1子架是固定架每块LPU155需配备1块OPPU,最多可安装8块LPU155单元TPU2子架:DACS VI 通过TPU接口机盘提供2Mb/s的端口TPU2M子架包括:(1)两个插机盘的的子框(2)一个正面连接的连接面板(3)子架正面有三块架门TPU2M子架是固定架每块TPU2机盘支持8个2.048Mb/s双向信号,每个TPU2子框最多可安装8块工作机盘和1块保护机盘.每个子框只要有业务就必须配备一块OBTU,也可另配一块作为保护.每块OBTU单元最多可把63个2Mb/s信号复用成一个STM-1信号,然后通过内部光缆连接到CC子架的OTU单元.功能单元:•SLM-16定义:同步线路复用设备SLM-16可以将16个140Mb/s或者155Mb/s的支路信号复用成一个STM-16的同步信号(即一个2.5Gb/s的信号)在光纤上进行传输或者将STM-16信号解复用还原成PDH或SDH所能接受的信号.功能:(1)端机在一条综合线路上提供复用及线路终端,低速率的支路信号可以是140Mb/s的PDH信号,也可以是155 Mb/s的同步信号(2)上﹑下电路复用器把较低速率的支路信号向(或自)高速率信号流中插入(或引出)(3)再生器(即中继器)把已经衰减了的光信号恢复到原先的光脉冲波形(4)配有在本地和远端进行维护﹑控制和网络管理的设备(5)终端机型,为光接口提供1+1保护(6)还可为电口支路信号提供1:N的保护根据配置不同,它可用作终端系统.上下电路系统和再生(中继)系统:终端系统配置中线路信号等于支路信号之和,再生系统配置中一定插有RGU机盘,上下电路系统中一定插有SWR 和SWT机盘,并且有LNC﹑CTL和MEM机盘对上下电路实行控制.0*1终端机框1:PSF 2:PSF如图示,用作上下电路系统时,一般通过DDF架与ISM-1相连图示配置是上下电路系统配置, 采用的是2纤双向复用段保护环.可以从一个2.5Gb/s的信号下16个155Mb/s的信号,TPU(P)是用作1:8的盘保护.功能单元:MEM 系统存储单元, 与CTL﹑LNC一起完成上下电路配置的控制功能LNC 线路控制器单元, 与MEM﹑CTL一起完成上下电路配置的控制功能电源单元PSF 电源滤波器单元,PSF对输入电源滤波后通过底板分配到各单元盘操作接口单元UPL用户维护面板•ISM-2000定义:智能同步复用器ISM-2000可以将PDH信号和SDH信号复用进155Mb/s的STM-1(ISM-1)或622Mb/s的STM-4传输线上(ISM-4)或者将STM-4或STM-1信号解复用还原成PDH或SDH所能接受的信号机框描述:图为机框布局示意图,机框内提供:2个槽道用于--------线路端口单元(LPU)2个槽道用于--------指针处理和交叉连接单元(PPC)8个槽道用于--------支路端口单元(TPU)1个槽道用于--------保护支路端口单元(TPU)2个槽道用于--------定时产生器单元(TGU)1个槽道用于--------系统控制器(CTL)1个槽道用于--------数据分组交换(DPS)2个槽道用于--------电源滤波器(PSF)1个槽道用于--------用户维护面板(UPL)根据配置不同,它可用作终端系统.上下电路系统和再生(中继)系统终端机框配在这种配置下,系统可以将VC12终结或适配到STM线路中。
sdh光传输设备1. 简介SDH(Synchronous Digital Hierarchy)光传输设备是一种能够高效地传输数据和语音信号的通信设备。
其基本原理是利用光纤作为传输介质,将数字信号进行分割、调度和复用,实现信号的高速传输。
2. SDH的原理SDH技术通过将传输数据划分为不同的容量单位,采用多层次的调度方法进行传输。
其原理如下:•时钟同步:SDH传输系统需要在发射端和接收端进行时钟同步,以保证数据的同步传输。
SDH设备会通过网络同步协议来实现时钟同步。
•容量划分:SDH通过将传输容量划分为不同层次(STM-1,STM-4,STM-16等),对数据进行分组和复用。
每个层次的容量都是前一个层次的整数倍。
•复用和调度:SDH设备会将不同来源的数据进行复用,并根据传输需求进行调度。
通过交叉连接和通道划分,SDH可以实现多个信号的同时传输。
•容错恢复:SDH设备提供了多种方式的容错恢复机制,包括路径保护、线路保护、设备保护等。
这些机制可以提高系统的可靠性和可用性。
3. SDH的特点SDH作为一种成熟的光传输技术,具有以下特点:•高带宽:SDH能够以光纤传输的方式实现高速数据传输,满足大容量数据和语音传输的需求。
•可靠性:SDH设备采用了多种容错恢复机制,可以在出现故障时对信号进行快速切换,保证用户的通信质量。
•灵活性:SDH系统支持对不同类型的信号进行复用和调度,可以实现灵活的网络配置和管理。
•兼容性:SDH设备与传统的PDH设备相兼容,可以与现有的通信设备无缝衔接,逐步实现网络的升级。
4. 应用领域SDH光传输设备在通信领域具有广泛的应用,包括:•电信运营商:SDH设备是电信运营商建设骨干网的主要设备,用于传输电话、宽带数据和视频等各种业务。
•企业网络:大型企业通常会建设自己的数据中心,利用SDH设备进行数据的长距离传输和跨地域连接。
•军事通信:军队通信系统对通信的可靠性和安全性要求很高,SDH 设备能够满足这些要求,被广泛应用于军事通信中。
sdh光传输设备概述SDH(同步数字体系,Synchronous Digital Hierarchy)光传输设备是一种用于在光纤通信网络中进行高速数据传输的装置。
SDH技术是目前在光纤通信领域使用最广泛的技术之一,具有高可靠性、高性能和高扩展性的特点。
本文将详细介绍SDH光传输设备的原理、工作模式以及应用领域。
原理SDH光传输设备采用的是同步传输技术,在数据传输过程中保持发送端和接收端的时钟同步。
这种同步传输技术可以有效地提高传输速率和传输质量。
SDH设备中最基本的单元是STM-1(Synchronous Transport Module level 1),其传输速率为155.52 Mbps。
SDH采用了层次化的结构,可以将各个STM-1级别的设备进行级联,以实现更高的传输速率。
SDH光传输设备的工作原理可简单描述为:将传入的数据流转换为STM-1的数据帧,然后经过光纤传输到接收端,接收端再将数据帧还原为原始数据。
在数据传输过程中,SDH设备会对数据进行编码、解码、检错和纠错等处理,以确保数据的可靠传输。
工作模式SDH光传输设备有两种主要的工作模式:点对点连接模式和环状连接模式。
1.点对点连接模式:这种模式下,SDH设备之间通过光纤直接连接,数据从发送端传输到接收端。
这种连接方式可以实现高速、稳定的数据传输,被广泛应用于电信运营商、数据中心等场景。

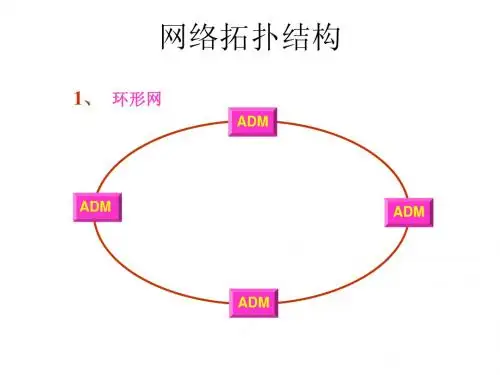

2.环状连接模式:在环状SDH网络中,多个SDH设备通过光纤形成一个环状拓扑结构,数据可以通过多个路径传输。
这种环状结构具有较强的容错能力,一旦某个节点故障,数据可以通过其他路径继续传输,不会造成整个网络的中断。
应用领域SDH光传输设备在光纤通信领域有着广泛的应用。
以下是一些主要的应用领域:1.电信运营商:SDH光传输设备被广泛应用于电信运营商的光纤通信网络中,用于实现高速、可靠的数据传输。
它可以支持语音、数据、视频等多种业务类型,并且具有较高的传输速率和较低的传输时延。
SDH光传输设备SDH(同步数字层次)光传输设备是一种在光纤通信系统中常用的传输设备,用于实现数字信号的传输和复用。
SDH技术是一种结构化的数字传输技术,可提供高效的光纤传输能力,并确保数据的同步性和可靠性。
SDH光传输设备的基本功能SDH光传输设备主要具有以下基本功能: 1. 时隙复用:将低速信号通过时分多路技术(TDM)复用到高速信号中,实现多路信号的传输。
2. 交叉连接:在不同的传输通道之间建立交叉连接,实现数据的灵活路由和切换。
3. 管理功能:对网络的配置、监控、故障处理等实现管理,提高网络运行的效率和可靠性。
4. 保护和恢复:采用冗余传输通道和信号监测,确保网络在遇到故障时能够迅速进行保护和恢复。
SDH光传输设备的组成部分SDH光传输设备由多个核心部件组成,包括: 1. 光纤传输单元(OTU):负责将光信号转化为电信号,并进行时分多路复用。
2. 交叉连接单元(CCU):实现交叉连接功能,对传输流量进行调度和管理。
3. 管理单元(MU):负责网络管理和性能监测,支持远程配置和监控。
4. 时钟和同步单元:确保各个设备之间的时钟同步和信号同步,保证网络的稳定性。
SDH光传输设备的优势SDH光传输设备相比传统的PDH(分级数字层次)技术具有以下优势: 1. 高可靠性:支持故障保护和恢复机制,提高网络的稳定性和可靠性。
2. 灵活性:支持灵活的交叉连接和配置,适应不同数据流量的需求。
3. 高性能:具有较高的数据传输速率和处理能力,支持大规模数据传输。
4. 管理便捷:集成了强大的网络管理功能,可实现远程配置和监控,简化运维工作。
结语SDH光传输设备作为一种先进的数字传输技术,已经在光纤通信系统中得到广泛应用。
它不仅提供了高效的数据传输能力,还具备了高可靠性、灵活性和管理便捷的优势。
随着通信技术的不断发展,SDH技术将继续发挥重要作用,推动光纤通信系统的进一步升级和优化。
SDH传输设备介绍October 2000 (C)国信朗讯科技网络技术有限公司保留所有权利●学习目标通过对本文档的学习,你将掌握以下内容:•各种连接设备介绍•各厂家SDH传输设备的介绍●学习内容•各种连接设备(OBB﹑ODF和DDF)•各厂家SDH传输设备LUCENT:DACS VI﹑SLM-16﹑ISM-2000(ISM-1﹑ISM-4) FJT:FLX2500A﹑FLX600A﹑FLX150/600一﹑连接设备OBB(光缆分纤盒):光缆从光分纤盒一端进入,在分纤盒内部通过熔接器与尾纤固定相连.尾纤通过ODF与传输设备相连.在光设备中,两根光纤组成一个收发,但是端口算做两个.这与电设备不同.ODF(光数字配线架):如图示,ODF分为纤面和缆面. ODF缆面:将光缆中的光纤从OBB中引出后,与ODF 相连的一面. ODF纤面:ODF缆面的对面, 用于连接传输设备. 光缆光纤DDF (数字配线架):DDF 下端:用于跳线和客户设备连接 DDF 上端:用于设备连接关联规则:指设备与DDF 下端连接时所遵循的一些规则,常用的关联规则包括:上下关联和左右关联上下关联:指将相隔为一定数目的不同面板上的对应端子作为一对收发端子 左右关联:指将同一面板中相隔为一定数目的不同端子作为一对收发端子 跳线:指DDF/ODF 的不同端口之间按照一定规则的物理连接二﹑SDH 传输设备 1.SDH 传输设备概述:(1)SDH 的优点:•复用和解复用技术简单•低阶信号可直接复用成高阶信号,无需中间复用过程 •增强了操作﹑管理和维护能力•随传输技术的发展可方便地提高信号传输速率 •各厂家的设备在网络上可以互通(2)SDH 传输设备:SDH 传输设备包括:终端复用器﹑分插复用器﹑再生器和DXC.终端复用器的主要任务是将低速支路信号和155Mb/s 电信号纳入STM-1帧结构,并经电/光转换变换为STM-1光线路信号;其逆过程正好相反.而分插复用器是一种新型的网元,它将同步复用和数字交叉连接功能综合于一体,具有灵活地分插任意支路信号的能力,在网络设计上有很大灵活性.DXC 是一种具有1个或多个准同步数字体系(G.702)或同步数字体系(G.707)信号端口,并至少可以对任何端口信号速率(和/或其子速率信号)与其它端口信号速率(和/或其子速率信号)间进行可控连接和再连接的设备.2.LUCENT 产品介绍•DACS VI定义:DACS VI 是一种用于对PDH 或SDH 数字信号进行交叉连接的系统,TU-12等级的4/1交叉连接设备,特别适于对含有VC-12净负荷的STM-1信号进行分导(Grooming),内部具有网元管理功能.功能:(1) 替代复用器:DACS VI 提供的复用功能可以替代低阶的外部复用器和外部光路系统.无需中间的复用设备就可以方便地在高阶信号中分插低阶支路的VC-12信号.DACS VI 具有下列复用功能:(2) 替代人工交叉连接:DACS VI 用软件控制交叉连接矩阵,操作人员可以在远端增加或删除交叉连接,而且DACS VI 所占空间比人工交叉连接架少(3) 集中的网络监控:可以从远端对DACS VI 进行操作﹑管理﹑维护与设置(4) PDH 与SDH 的网关:由于DACS VI 同时具有PDH 和SDH 的接口,可以连接这两种数字体系,支持现有PDH 业务,用户信息可自由和透明地穿过PDH 与SDH 网络的边界,有利于电信系统由当前的PDH 网络逐步向完全的SDH 网络过渡(5) 设备替换:利用DACS VI 的滚动和桥接命令,用户可以在影响业务最小的情况下替换设备(6) 枢纽:网络中的某些节点可作为枢纽,以减少节点间的点对点连接(7) 信号分导:对于枢纽型的网络,DACS VI 是有效利用带宽的极佳工具.来自不同方向而向同一方向传送的VC-12业务.可以由DACS VI 加到具有足够空闲容量而又是传到同一地点的某一STM-1中去.这种技术叫分导.它可以充分利用空余容量 特性:63个2Mb/s 16个2Mb/s 4个34 Mb/s 1个140 Mb/s1个140Mb/s 或STM-1 1个34Mb/s1个140Mb/s 或STM-1 1个STM-1(1)具有SDH与PDH信号端口,同步宽带交叉连接(2)在SDH与PDH接口间用软件实现VC12的交叉连接(3)交叉连接在VC12等级:在交换前,系统把2Mb/s信号映射到VC12;对于高阶信号,系统把它们解复用并映射到VC12(所有进入DACS VI的信号,如果经过PDH设备进入的,则必须是P12(2Mb/s)组成的结构信号;如果经过SDH设备进入,必须是VC12结构的.(4)P31信号必须由P12信号复用而成(5)P41信号必须由P31信号复用而成(6)STM-1信号必须是由VC12复用而成传输接口:(1)2Mb/s:DACS VI 通过TPU2接口机盘提供2Mb/s端口(2)34Mb/s:DACS VI通过TPU34TMX提供34Mb/s信号的传输与复用接口(3)140Mb/s:DACS VI通过TPU140TMX提供140Mb/s信号的传输与复用接口(4)STM-1电口(局内): DACS VI通过LPU155/E提供STM-1电信号的传输接口(5) STM-1光口(短距离): DACS VI通过LPU155/O提供STM-1光信号的传输接口系统硬件组成:分六层描述DACS VI物理结构示意图端口架:端口架用于提供一系列线路或支路传输端口.端口架又称输入输出架,可由LPU1线路子架﹑TPU2﹑TPU34/140支路子架组成.由于系统交叉连接容量的限制.端口架最多可以有12个,最多可以安装24个端口子架.LPU1子架DACS VI通过LPU155提供STM-1信号的传输接口(光或电)LPU1子架包括:(1)两个插机盘的的子框(2)一个正面连接的连接面板(3)子架正面有三块架门LPU1子架是固定架每块LPU155需配备1块OPPU,最多可安装8块LPU155单元TPU2子架:DACS VI 通过TPU接口机盘提供2Mb/s的端口TPU2M子架包括:(1)两个插机盘的的子框(2)一个正面连接的连接面板(3)子架正面有三块架门TPU2M子架是固定架每块TPU2机盘支持8个2.048Mb/s双向信号,每个TPU2子框最多可安装8块工作机盘和1块保护机盘.每个子框只要有业务就必须配备一块OBTU,也可另配一块作为保护.每块OBTU单元最多可把63个2Mb/s信号复用成一个STM-1信号,然后通过内部光缆连接到CC子架的OTU单元.功能单元:•SLM-16定义:同步线路复用设备SLM-16可以将16个140Mb/s或者155Mb/s的支路信号复用成一个STM-16的同步信号(即一个2.5Gb/s的信号)在光纤上进行传输或者将STM-16信号解复用还原成PDH或SDH所能接受的信号.功能:(1)端机在一条综合线路上提供复用及线路终端,低速率的支路信号可以是140Mb/s的PDH信号,也可以是155 Mb/s的同步信号(2)上﹑下电路复用器把较低速率的支路信号向(或自)高速率信号流中插入(或引出)(3)再生器(即中继器)把已经衰减了的光信号恢复到原先的光脉冲波形(4)配有在本地和远端进行维护﹑控制和网络管理的设备(5)终端机型,为光接口提供1+1保护(6)还可为电口支路信号提供1:N的保护根据配置不同,它可用作终端系统.上下电路系统和再生(中继)系统:终端系统配置中线路信号等于支路信号之和,再生系统配置中一定插有RGU机盘,上下电路系统中一定插有SWR 和SWT机盘,并且有LNC﹑CTL和MEM机盘对上下电路实行控制.0*1终端机框1:PSF 2:PSF如图示,用作上下电路系统时,一般通过DDF架与ISM-1相连图示配置是上下电路系统配置, 采用的是2纤双向复用段保护环.可以从一个2.5Gb/s的信号下16个155Mb/s的信号,TPU(P)是用作1:8的盘保护.功能单元:MEM 系统存储单元, 与CTL﹑LNC一起完成上下电路配置的控制功能LNC 线路控制器单元, 与MEM﹑CTL一起完成上下电路配置的控制功能电源单元PSF 电源滤波器单元,PSF对输入电源滤波后通过底板分配到各单元盘操作接口单元UPL用户维护面板•ISM-2000定义:智能同步复用器ISM-2000可以将PDH信号和SDH信号复用进155Mb/s的STM-1(ISM-1)或622Mb/s的STM-4传输线上(ISM-4)或者将STM-4或STM-1信号解复用还原成PDH或SDH所能接受的信号机框描述:图为机框布局示意图,机框内提供:2个槽道用于--------线路端口单元(LPU)2个槽道用于--------指针处理和交叉连接单元(PPC)8个槽道用于--------支路端口单元(TPU)1个槽道用于--------保护支路端口单元(TPU)2个槽道用于--------定时产生器单元(TGU)1个槽道用于--------系统控制器(CTL)1个槽道用于--------数据分组交换(DPS)2个槽道用于--------电源滤波器(PSF)1个槽道用于--------用户维护面板(UPL)根据配置不同,它可用作终端系统.上下电路系统和再生(中继)系统终端机框配在这种配置下,系统可以将VC12终结或适配到STM线路中。
根据PPC单元类型,VC12能够交叉连接到最大63或者126个2Mb/s支路端口。
在这种配置下,系统可以将VC12提取或插入到STM线路中。
线路端口单元双分配置,同时承载业务。
中继机框在这种配置中,系统把接收到的一个线路方向的数据传送到另外一个线路上去。
需要两块LPU机盘,但不需要TPU机盘。
至于PPC可以选择。
对于ISM-2000,根据所插的TPU﹑LPU和PPC的类型不同,可以构成设备ISM-1和ISM-4:I S M-1A D M终端系统配置:从155Mb/s的信号下2Mb/s的信号.图示是从一个155Mb/s的信号上下63个2Mb/s的信号.实际中与DDF的连接是64个端子,但是只下63个2M信号I S M-4A D M是一种环分插配置,PPC支持最大63个或者126个2M支路端口连接,同时支持1:8的盘保护,保护方式采用双纤单向通道保护环功能单元:功能单元名称描述LPU 线路端口单元,执行单个STM-1或STM-4信号的复用/解复用PPC 指针处理和交叉连接单元,提供在线路端口单元LPU的STM-1或STM-4端口和支路端口单元TPU的支路端口之间的交叉连接功能TPU 支路端口单元,提供准同步接口和支路信号的映射TGU 定时产生器单元,提供系统时钟的滤波和分配CTL 系统控制器,含有监视和控制(直接或间接)系统内各单元的接口,它还控制用户维护面板并对I-2000管理网络提供接口DPS 数据分组交换,在STM线路接口LPU﹑控制模块CTL和Q接口之间的数据进行交换分组PSF 电源滤波器,完成必要的滤波功能UPL 用户维护面板,提供告警测试和断开告警以及通过人机接口终端ISM-CIT了解整个系统的状态参数2.FJT产品介绍•FLX2500A定义: FLX-2500A可以将16个140Mb/s或者155Mb/s的支路信号复用成一个STM-16的同步信号(即一个2.5Gb/s的信号)在光纤上进行传输或者将STM-16信号解复用还原成PDH或SDH所能接受的信号. FLX-2500A系统包括网元和用于操作﹑维护﹑监控和管理的网络管理系统.其中,网元包括SDH﹑PDH﹑NMS和告警接口.特性:(1)高传送能力(2)支持多种支路接口: FLX-2500A支持139.264Mb/s(电)﹑STM-1(光或电)和STM-4支路接口(3)高可靠性的保护机制: FLX-2500A建立了一套基于复用段共享保护环﹑复用段保护和单元保护的机制(4)操作﹑管理和维护: FLX-2500A可以在本地和远端通过网管接口或者数据通信通道进行配置﹑维护和管理(5)软件下载: FLX-2500A提供软件下在功能可以在远端进行软件升级FLX2500A功能单元:AW2H 控制告警输出HM2H 有多种类型,有的可以将信号复用成STM-16或者将STM-16解复用,提供和TR机框﹑光接收和发送单元的接口,产生设备时钟信号并将其送至HS1机框的各个单元;有的则可以直通STM-16信号.HS2H 终止STM-16信号的段开销(SOH)或者再生段开销(RSOH)CL2H 多种类型,有的提供2.048MHz的外部时钟接口(75或120欧姆阻抗),有的提供支路同步时钟信号接口HT2H 支持STM-16的光传送(接收)接口,将复用的电信号转成光信号(将光信号转成电信号),对来自HM2H的信号和SOH复用(将电信号解复用成SOH和传送到HM2H的信号)其中,HS1机框支持STM-16光接口,TR机框支持STM-4﹑STM-1(光或电)和139.264Mb/s支路接口根据配置不同,它可以用作Terminal, Repeater, ADM•FLX600A定义:FLX600A可以将126个2Mb/s或4个STM-1的支路信号复用成一个STM-4的同步信号(即一个622Mb/s的信号)在光纤上进行传输或者将STM-4信号解复用还原成PDH或SDH所能接受的信号. FLX600A系统包括网元和用于操作﹑维护﹑监控和管理的网络管理系统.其中,网元包括SDH﹑PDH﹑NMS和告警接口。
