灌浆料规格有哪些

灌浆料标准(一)灌浆料标准引言灌浆料作为一种重要的建筑材料，用于填充空隙、固定构件和提供增强支撑，对于建筑结构的安全和稳定起着关键作用。

本文将给出一份关于灌浆料标准的综合指南，介绍灌浆料的定义、分类、性能要求、施工要求等内容。

定义灌浆料是一种由水泥、细砂、外加剂等原料配制而成的流体材料，通常以浆液的形式注入建筑结构中，填充空隙，固化后形成坚固的支撑体。

分类灌浆料可根据不同的材料组成和用途进行分类，常见的分类包括：1. 水泥基灌浆料：由水泥、砂、水和外加剂组成，适用于普通建筑结构的灌浆加固。

2. 高性能灌浆料：添加了高性能外加剂，具有较高的强度和耐久性，适用于承受较大荷载或暴露在恶劣环境下的结构灌浆。

3. 聚合物灌浆料：使用聚合物作为主要原料，具有良好的粘结性能和耐腐蚀性能，适用于一些特殊要求的结构灌浆。

4. 特殊用途灌浆料：根据具体需要，可添加纤维材料、膨胀剂等，用于填充特殊形状空隙、改善隔热性能等。

性能要求灌浆料的性能要求是确保其在实际工程中能够满足预期功能的关键因素，主要包括： - 流动性：灌浆料应具有良好的流动性，能够充分填充空隙，确保整体均匀。

- 粘结强度：灌浆料与构件之间的粘结强度应达到要求，确保结构的整体稳定性。

- 抗压强度：灌浆料应具有足够的抗压强度，能够承受外部加载。

- 耐久性：灌浆料应具有较好的耐久性，能够长期保持其性能稳定。

施工要求灌浆料的施工要求对于确保其性能的发挥和工程质量的保证至关重要，一般包括以下几个方面： - 施工现场准备：确保施工现场清洁整齐，妥善存放灌浆料原材料。

- 配置比例准确：按照配制比例准确配制灌浆料，严禁随意更改比例。

- 搅拌均匀：采用适当设备进行充分搅拌，确保灌浆料均匀一致。

- 施工操作规范：根据具体情况，采用适当的施工方法和设备，确保灌浆料能够完全填充空隙。

- 养护措施落实：根据灌浆料的类型和要求，采取适当的养护措施，确保其性能稳定。

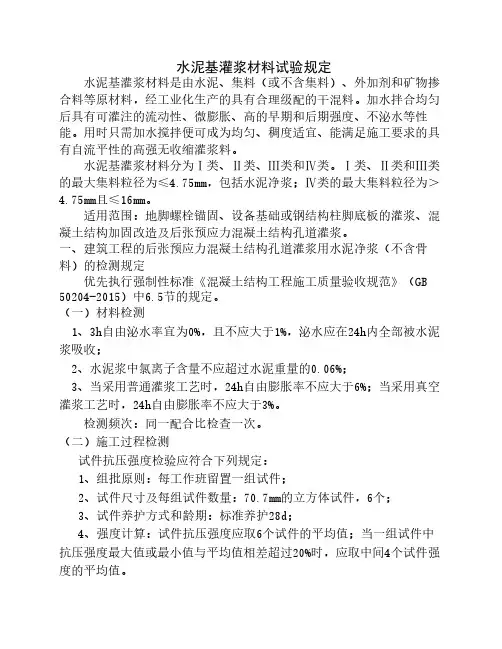

水泥基灌浆材料试验规定水泥基灌浆材料是由水泥、集料（或不含集料）、外加剂和矿物掺合料等原材料，经工业化生产的具有合理级配的干混料。

加水拌合均匀后具有可灌注的流动性、微膨胀、高的早期和后期强度、不泌水等性能。

用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。

水泥基灌浆材料分为Ⅰ类、Ⅱ类、Ⅲ类和Ⅳ类。

Ⅰ类、Ⅱ类和Ⅲ类的最大集料粒径为≤4.75mm，包括水泥净浆；Ⅳ类的最大集料粒径为＞4.75mm且≤16mm。

适用范围：地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。

一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆（不含骨料）的检测规定优先执行强制性标准《混凝土结构工程施工质量验收规范》（GB 50204-2015）中6.5节的规定。

（一）材料检测1、3h自由泌水率宜为0%，且不应大于1%，泌水应在24h内全部被水泥浆吸收；2、水泥浆中氯离子含量不应超过水泥重量的0.06%；3、当采用普通灌浆工艺时，24h自由膨胀率不应大于6%；当采用真空灌浆工艺时，24h自由膨胀率不应大于3%。

检测频次：同一配合比检查一次。

（二）施工过程检测试件抗压强度检验应符合下列规定：1、组批原则：每工作班留置一组试件；2、试件尺寸及每组试件数量：70.7mm的立方体试件，6个；3、试件养护方式和龄期：标准养护28d；4、强度计算：试件抗压强度应取6个试件的平均值；当一组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间4个试件强度的平均值。

5、结果评定：现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa。

二、含或不含粗骨料的水泥基灌浆材料的检测规定可以执行推荐标准《水泥基灌浆材料应用技术规范》（GB/T 50488-2008）。

1、原材料的进场检测每200t为一个取样单位，不足200t也按一批论。

（1）常温季节和常规的施工环境，检测参数为：流动度、竖向膨胀率、抗压强度、钢筋锈蚀和泌水率；（2）冬季施工期间，在（1）基础上，增加规定负温（-5℃、-10℃）下的抗压强度比（R7、R-7+28和R-7+56）；（3）用于高温环境的，在（1）基础上，增加抗压强度比和热震性。

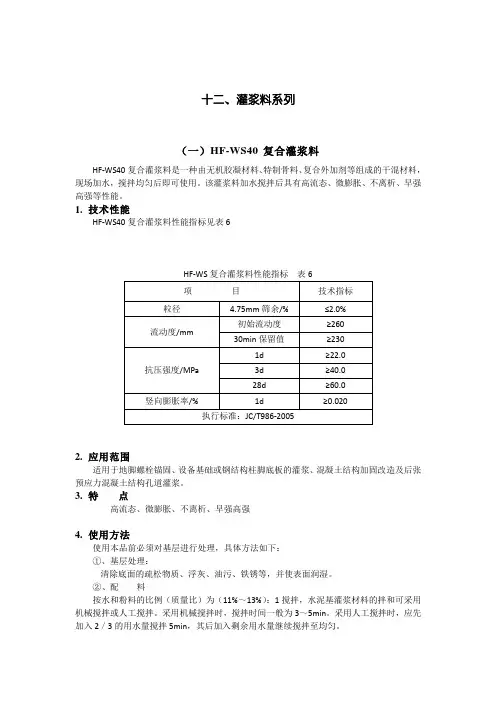

十二、灌浆料系列（一）HF-WS40复合灌浆料HF-WS40复合灌浆料是一种由无机胶凝材料、特制骨料、复合外加剂等组成的干混材料，现场加水，搅拌均匀后即可使用。

该灌浆料加水搅拌后具有高流态、微膨胀、不离析、早强高强等性能。

1. 技术性能HF-WS40复合灌浆料性能指标见表62. 应用范围适用于地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。

3. 特点高流态、微膨胀、不离析、早强高强4. 使用方法使用本品前必须对基层进行处理，具体方法如下：①、基层处理：清除底面的疏松物质、浮灰、油污、铁锈等，并使表面润湿。

②、配料按水和粉料的比例（质量比）为（11%～13%）：1搅拌，水泥基灌浆材料的拌和可采用机械搅拌或人工搅拌。

采用机械搅拌时，搅拌时间一般为3～5min。

采用人工搅拌时，应先加入2／3的用水量搅拌5min，其后加入剩余用水量继续搅拌至均匀。

③、灌浆灌浆料应尽可能从一侧浇入，以排出设备底板与混凝土之间的空气，使灌浆密实；灌浆开始后，应连续浇注，尽可能缩短灌浆时间，同时用适当工具引流。

5. 用量本产品一般情况下的用量为2200kg/m3。

6. 注意事项①、工环境温度为5～40℃，否则，应采取相应措施。

②、调好的浆料宜在2小时内用完；用水量应根据本说明书的推荐用量，禁止任意或目测加水，严禁掺入任何外加剂、外掺料。

灌浆料用水应符合混凝土拌合用水标准的规定，水温5～30℃为宜。

③、严禁在施工过程中用振动棒振捣。

7. 包装纸塑复合带内衬包装，50kg/包。

8. 储存置于干燥阴凉处，注意防雨、防潮，未开封有效期12个月。

（二）HF-WS70复合灌浆料HF-WS70复合灌浆料是一种由无机胶凝材料、特制骨料、复合外加剂等组成的干混材料，现场加水，搅拌均匀后即可使用。

该灌浆料加水搅拌后具有高流态、微膨胀、不离析、早强高强等性能。

1. 技术性能HF-WS70复合灌浆料性能指标见表62. 应用范围适用于地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。

水泥基灌浆材料试验规定水泥基灌浆材料是由水泥、集料（或不含集料）、外加剂和矿物掺合料等原材料，经工业化生产的具有合理级配的干混料。

加水拌合均匀后具有可灌注的流动性、微膨胀、高的早期和后期强度、不泌水等性能。

用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。

水泥基灌浆材料分为I类、H类、皿类和W类。

I类、H类和皿类的最大集料粒径为w 4.75mm包括水泥净浆；W类的最大集料粒径为＞4.75mm且w 16mm适用范围：地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。

一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆（不含骨料）的检测规定优先执行强制性标准《混凝土结构工程施工质量验收规范》（GB50204-2015）中6.5节的规定。

（一）材料检测1、3h自由泌水率宜为0%且不应大于1%泌水应在24h内全部被水泥浆吸收；2、水泥浆中氯离子含量不应超过水泥重量的0.06%;3、当采用普通灌浆工艺时，24h自由膨胀率不应大于6%当采用真空灌浆工艺时，24h自由膨胀率不应大于3%检测频次：同一配合比检查一次(二)施工过程检测试件抗压强度检验应符合下列规定：1、组批原则：每工作班留置一组试件；2、试件尺寸及每组试件数量：70.7mm的立方体试件，6个；3、试件养护方式和龄期：标准养护28d;4、强度计算：试件抗压强度应取6个试件的平均值；当一组试件中抗压强度最大值或最小值与平均值相差超过20%寸，应取中间4 个试件强度的平均值。

5、结果评定：现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa二、含或不含粗骨料的水泥基灌浆材料的检测规定可以执行推荐标准《水泥基灌浆材料应用技术规范》( GB/T50488-2008 )。

1、原材料的进场检测每200t为一个取样单位，不足200t也按一批论。

(1)常温季节和常规的施工环境，检测参数为：流动度、竖向膨胀率、抗压强度、钢筋锈蚀和泌水率；(2)冬季施工期间，在(1)基础上，增加规定负温(-5 C、-10 C) 下的抗压强度比(R、R7+28 和R7+56)；（3）用于高温环境的，在（1）基础上，增加抗压强度比和热震性。

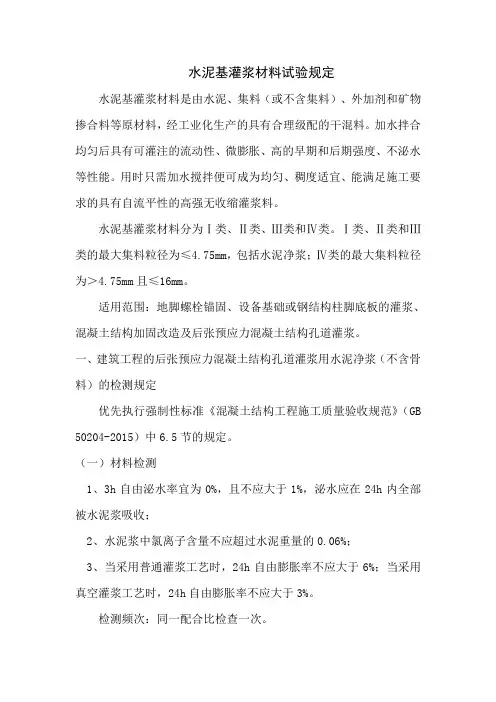

水泥基灌浆材料试验规定水泥基灌浆材料是由水泥、集料（或不含集料）、外加剂和矿物掺合料等原材料，经工业化生产的具有合理级配的干混料。

加水拌合均匀后具有可灌注的流动性、微膨胀、高的早期和后期强度、不泌水等性能。

用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。

水泥基灌浆材料分为Ⅰ类、Ⅱ类、Ⅲ类和Ⅳ类。

Ⅰ类、Ⅱ类和Ⅲ类的最大集料粒径为≤4.75mm，包括水泥净浆；Ⅳ类的最大集料粒径为＞4.75mm且≤16mm。

适用范围：地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。

一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆（不含骨料）的检测规定优先执行强制性标准《混凝土结构工程施工质量验收规范》（GB 50204-2015）中6.5节的规定。

（一）材料检测1、3h自由泌水率宜为0%，且不应大于1%，泌水应在24h内全部被水泥浆吸收；2、水泥浆中氯离子含量不应超过水泥重量的0.06%；3、当采用普通灌浆工艺时，24h自由膨胀率不应大于6%；当采用真空灌浆工艺时，24h自由膨胀率不应大于3%。

检测频次：同一配合比检查一次。

（二）施工过程检测试件抗压强度检验应符合下列规定：1、组批原则：每工作班留置一组试件；2、试件尺寸及每组试件数量：70.7mm的立方体试件，6个；3、试件养护方式和龄期：标准养护28d；4、强度计算：试件抗压强度应取6个试件的平均值；当一组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间4个试件强度的平均值。

5、结果评定：现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa。

二、含或不含粗骨料的水泥基灌浆材料的检测规定可以执行推荐标准《水泥基灌浆材料应用技术规范》（GB/T 50488-2008）。

1、原材料的进场检测每200t为一个取样单位，不足200t也按一批论。

（1）常温季节和常规的施工环境，检测参数为：流动度、竖向膨胀率、抗压强度、钢筋锈蚀和泌水率；（2）冬季施工期间，在（1）基础上，增加规定负温（-5℃、-10℃）下的抗压强度比（R7、R-7+28和R-7+56）；（3）用于高温环境的，在（1）基础上，增加抗压强度比和热震性。

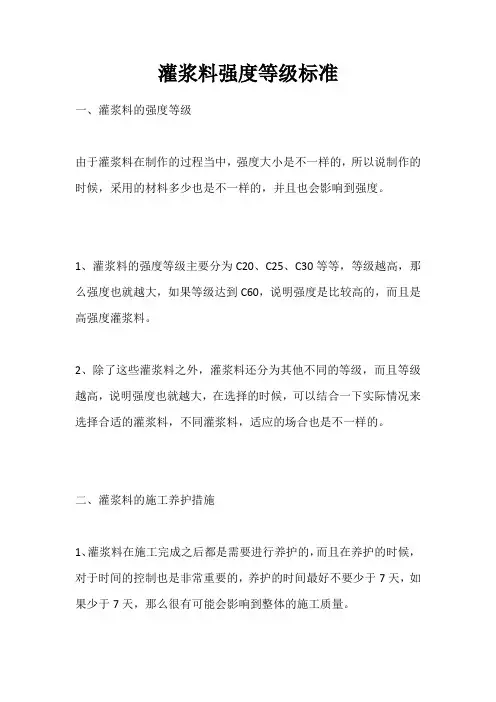

灌浆料强度等级标准
一、灌浆料的强度等级
由于灌浆料在制作的过程当中，强度大小是不一样的，所以说制作的时候，采用的材料多少也是不一样的，并且也会影响到强度。

1、灌浆料的强度等级主要分为C20、C25、C30等等，等级越高，那么强度也就越大，如果等级达到C60，说明强度是比较高的，而且是高强度灌浆料。

2、除了这些灌浆料之外，灌浆料还分为其他不同的等级，而且等级越高，说明强度也就越大，在选择的时候，可以结合一下实际情况来选择合适的灌浆料，不同灌浆料，适应的场合也是不一样的。

二、灌浆料的施工养护措施
1、灌浆料在施工完成之后都是需要进行养护的，而且在养护的时候，对于时间的控制也是非常重要的，养护的时间最好不要少于7天，如果少于7天，那么很有可能会影响到整体的施工质量。

2、另外夏季日工和冬季施工是不一样的，因为温度差别比较大，所以在冬季施工的时候，养护的温度最好不要低于5℃，不然很有可能会影响到整体的质量，要是在低于5度的情况下进行养护，不可以浇水。

3、要是材料本身的温度已经达到了20度以上，在进行养护的时候，可以使用保温材料，效果也是非常明显的。

科技的不断进步，灌浆料的应用也不断广泛，由于灌浆料混合度、性质等不同，进行不同的施工作业时，就是用不同的材料。

一般来说，人们经常使用的五种灌浆料如下：
1、设备基础灌浆料：具有自流平、无收缩、早强高强和微膨胀的性能，并具有质量可靠、缩短工期、降低成本和方便施工的优点。

它的作用是能使设备底座与混凝土基础形成紧密结合，使之承受设备的全荷载，从而满足各种机、电设备的安装要求，是无垫板设备安装时代的理想灌浆材料。

2、轨道胶泥：以水泥基胶凝材料、矿物掺和料、高性能外加剂等经工厂化生产而成，具有大流动度、无收缩、早强及高强等特点。

它的作用是加水搅拌均匀灌入螺栓孔及轨道下方，达到均匀传递荷载承受上部的各种力，能提高耐久性，缩短工期，降低污染。

3、加固灌浆料：以水泥为胶结材、配以复合外加剂和特制骨料，现场加水搅拌后即可使用，具有无收缩、高强、易施工等特性的专用加固料，适用于各种建筑物结构加固、快速修复、补强、提高承载力以及增强使用功能。

4、支座灌浆料：是一种高性能聚合物改性水泥基灌浆材料，采用了多种有机、无机添加剂，具有超早强、高强、无收缩、高耐磨的等特性。

该产品具有很好的施工性能，能够自
流找平，可操作时间长，且完工后表面光滑平整，克服了传统砂浆所产生的不平整、开裂、剥落起粉等缺点。

5、套筒连接灌浆料：套筒灌浆料是一种以水泥为基本材料，配以适当的细骨料，以及少量的外加剂和其它材料组成的干混料。

钢筋机械连接技术及特种灌浆材料有机融合，自主研发出套筒灌浆连接技术及配套材料，符合国家钢筋连接用套筒灌浆料技术标准，解决了住宅产业化装配式混凝土钢筋连接的核心难题，成为灌浆料领域钢筋连接用套筒灌浆料研发的先驱力量。

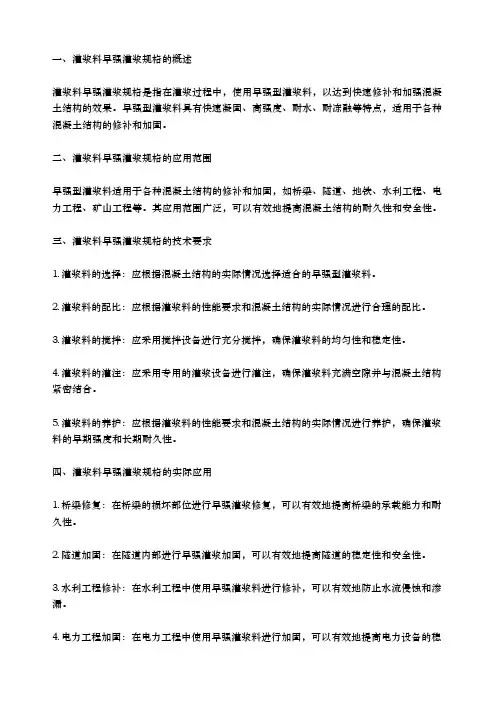

一、灌浆料早强灌浆规格的概述灌浆料早强灌浆规格是指在灌浆过程中，使用早强型灌浆料，以达到快速修补和加强混凝土结构的效果。

早强型灌浆料具有快速凝固、高强度、耐水、耐冻融等特点，适用于各种混凝土结构的修补和加固。

二、灌浆料早强灌浆规格的应用范围早强型灌浆料适用于各种混凝土结构的修补和加固，如桥梁、隧道、地铁、水利工程、电力工程、矿山工程等。

其应用范围广泛，可以有效地提高混凝土结构的耐久性和安全性。

三、灌浆料早强灌浆规格的技术要求1. 灌浆料的选择：应根据混凝土结构的实际情况选择适合的早强型灌浆料。

2. 灌浆料的配比：应根据灌浆料的性能要求和混凝土结构的实际情况进行合理的配比。

3. 灌浆料的搅拌：应采用搅拌设备进行充分搅拌，确保灌浆料的均匀性和稳定性。

4. 灌浆料的灌注：应采用专用的灌浆设备进行灌注，确保灌浆料充满空隙并与混凝土结构紧密结合。

5. 灌浆料的养护：应根据灌浆料的性能要求和混凝土结构的实际情况进行养护，确保灌浆料的早期强度和长期耐久性。

四、灌浆料早强灌浆规格的实际应用1. 桥梁修复：在桥梁的损坏部位进行早强灌浆修复，可以有效地提高桥梁的承载能力和耐久性。

2. 隧道加固：在隧道内部进行早强灌浆加固，可以有效地提高隧道的稳定性和安全性。

3. 水利工程修补：在水利工程中使用早强灌浆料进行修补，可以有效地防止水流侵蚀和渗漏。

4. 电力工程加固：在电力工程中使用早强灌浆料进行加固，可以有效地提高电力设备的稳定性和安全性。

五、总结灌浆料早强灌浆规格是一种有效的混凝土结构修补和加固方法，可以提高混凝土结构的耐久性和安全性。

在实际应用中，应根据灌浆料的性能要求和混凝土结构的实际情况进行合理的选择和配比，并采用专业的设备和方法进行施工和养护，以达到最佳的效果。

水泥基灌浆材料试验规定水泥基灌浆材料是由水泥、集料（或不含集料）、外加剂和矿物掺合料等原材料，经工业化生产的具有合理级配的干混料。

加水拌合均匀后具有可灌注的流动性、微膨胀、高的早期和后期强度、不泌水等性能。

用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。

水泥基灌浆材料分为Ⅰ类、Ⅱ类、Ⅲ类和Ⅳ类。

Ⅰ类、Ⅱ类和Ⅲ类的最大集料粒径为≤4.75mm，包括水泥净浆；Ⅳ类的最大集料粒径为＞4.75mm且≤16mm。

适用范围：地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。

一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆（不含骨料）的检测规定优先执行强制性标准《混凝土结构工程施工质量验收规范》（GB 50204-2015）中6.5节的规定。

（一）材料检测1、3h自由泌水率宜为0%，且不应大于1%，泌水应在24h内全部被水泥浆吸收；2、水泥浆中氯离子含量不应超过水泥重量的0.06%；3、当采用普通灌浆工艺时，24h自由膨胀率不应大于6%；当采用真空灌浆工艺时，24h自由膨胀率不应大于3%。

检测频次：同一配合比检查一次。

（二）施工过程检测试件抗压强度检验应符合下列规定：1、组批原则：每工作班留置一组试件；2、试件尺寸及每组试件数量：70.7mm的立方体试件，6个；3、试件养护方式和龄期：标准养护28d；4、强度计算：试件抗压强度应取6个试件的平均值；当一组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间4个试件强度的平均值。

5、结果评定：现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa。

二、含或不含粗骨料的水泥基灌浆材料的检测规定可以执行推荐标准《水泥基灌浆材料应用技术规范》（GB/T 50488-2008）。

1、原材料的进场检测每200t为一个取样单位，不足200t也按一批论。

（1）常温季节和常规的施工环境，检测参数为：流动度、竖向膨胀率、抗压强度、钢筋锈蚀和泌水率；（2）冬季施工期间，在（1）基础上，增加规定负温（-5℃、-10℃）下的抗压强度比（R7、R-7+28和R-7+56）；（3）用于高温环境的，在（1）基础上，增加抗压强度比和热震性。
