第二节结构选型与布置一、建筑结构形式1.砌体结构砌体结构包括砖砌体、砌块砌体和石砌体等。
砖砌体包括烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖无筋和配筋砌体;砌块砌体包括混凝土、轻骨料混凝土砌块无筋和配筋砌体;石砌体包括各种料石和毛石砌体。
砌体结构的承重方案和伸缩缝如下所述（1)横墙承重方案楼层的荷载通过板、梁传至横墙,横墙作为主要承重竖向构件的砌体结构,纵墙仅起围护、分隔、自承重及形成整体作用。
(2)纵墙承重方案其受力特点是:板荷载传给梁,再由梁传给纵墙。
这时纵墙是主要承重墙。
横墙只承受小部分荷载,横墙的设置主要为了满足房屋刚度和整体性的需要,其间距比较大。
(3)纵横墙承重方案根据房间的开间和进深要求,有时需采取纵横墙同时承重的方案。
(4)内框架承重方案在外墙承重的同时,有一部分内墙采用钢筋混凝土柱代替,以取得较大的空间。
(5)伸缩缝为了防止或减轻房屋在正常使用条件下,由温差和砌体干缩引起的墙体竖向裂缝,应在墙体中设置伸缩缝。
伸缩缝应设在因温度和收缩变形可能引起应力集中、砌体产生裂缝可能性最大的地方。
伸缩缝的间距可按表2-1采用。
砌体房屋伸缩缝的最大间距(m) 表2-1注:①对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值;对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表中数值乘以0. 8的系数。
当有实践经验并采取有效措施时,可不遵守本表规定; ②在钢筋混凝土屋面上挂瓦的屋盖应按钢筋棍凝土屋盖采用; ③按本表设置的墙体伸缩缝,一般不能同时防止由于钢筋混凝土屋盖的温度变形和砌体干缩变形引起的墙体局部裂缝; ④层高大于5m的烧结普通砖,多孔砖、配筋砌块砌体结构单层房屋,其伸缩缝的最大间距可按表中数值乘以1. 3; ⑤温度较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大问距,应按表中数值予以适当减小;⑥墙体的伸缩缝应与结构的其他变形缝相重合,在进行立面处理时,必须保证缝隙的伸缩作用。

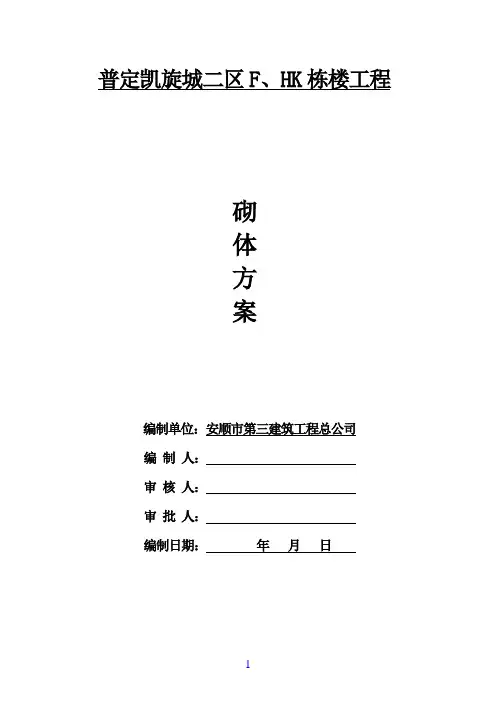

普定凯旋城二区F、HK栋楼工程砌体方案编制单位：安顺市第三建筑工程总公司编制人：审核人：审批人：编制日期：年月日目录一、工程概况 (3)二、拌制砂浆 (3)三、组砌方法 (2)四、基础砌砖 (3)五、砖墙砌筑 (6)六、避免工程质量通病 (7)七、主要安全技术措施 (11)八、产品保护 (14)一、工程概况1、普定凯旋城二区F、HK栋楼工程是由贵州嘉乐置业有限公司投资新建的，工程位于普定县城关镇中轴大道。
地理位置十分优越，交通便利。
本工程由贵州筑城建筑设计有限公司设计，F、HK栋楼为商住楼地上一层为商铺，地上二层~九层为住宅，总建筑面积约为8808平方米。
本工程基础采用柱下独立基础，墙下条形基础，少数人工挖孔桩。
二、拌制砂浆（１）根据试验提供的砂浆配合比进行配料称量，水泥配料精确度控制在±２％以内；砂、石灰膏、电石膏、粘土膏和细磨生石灰粉等配料精确度控制在±５％以内。
（２）砂浆应采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水。
拌和时间自投料完毕算起，不得少于1.5min。
（３）砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后３小时和４小时内使用完毕。
三、组砌方法（１）砖墙厚度在一砖或一砖以上，可采用一顺一丁、梅花丁或三顺一丁的砌法。
砖墙厚度３／４砖时，采用两平一侧的砌法。
砖墙厚度１／２砖或１／４砖时，采用全顺砌法。
弧形砖墙可采用全丁的砌法。
（２）砖墙（砖砌体）砌筑应上下错缝，内外搭砌，灰缝平直，砂浆饱满，水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。
（３）砖墙的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临地间断处应砌成斜槎，实心砖墙的斜槎长度不应小于高的２／３。
如临时间断处留斜槎确有困难时，除转角处外，也可留直槎，但必须做成阳槎，并加设拉结筋，拉结筋的数量按每12cm墙厚原放置一根直径6mm的钢筋，间距沿墙高不得超过50cm，埋入长度从墙的留槎处算起，每边均不应小于50cm，末端应有90°弯钩。
砌体的结构布置方案砌体结构指由砖块、石块或其他建筑材料砌筑而成的墙体、柱子等建筑元素。
在建筑学中，砌体结构布置方案是设计师在规划和设计建筑物时必须考虑的重要因素之一。
砌体结构的合理布置方案不仅能提供稳固的建筑支撑，还能影响建筑物的外观和内部空间的利用效果。
一、砌体结构设计原则在进行砌体结构的布置方案设计时，设计师应遵循以下原则：1.结构的稳定性：砌体结构的布置方案必须能够提供足够的稳定性，以承受外部力的作用。
例如，在设计墙面时，应合理配置支撑墙与受力墙，以确保墙体能够稳固地承受重力和水平力。
2.空间的利用效果：砌体结构的布置方案应考虑到建筑物内部空间的合理利用。
例如，在设计房间隔墙时，设计师可以根据实际需求，合理划分房间的大小和布局，以提高空间的利用效率。
3.美观度：砌体结构的布置方案应考虑到建筑物的外观美观度。
设计师可以通过合理选择砖块颜色和纹理，以及设计特殊造型的墙面或柱子等，来增加建筑物的美感和艺术价值。
4.施工便利性：砌体结构的布置方案应考虑到施工的便利性和效率。
设计师可以合理规划砌筑顺序，提高施工效率，并确保施工质量。
二、砌体结构布置方案的常见案例1.均衡分布方案：这种布置方案适用于需要提供均衡支撑的场合，例如高墙、大柱子等。
设计师可以将砖块或石块均匀地分布在建筑元素的整个结构中，以确保整体的稳定性和均衡性。
2.重点支撑方案：这种布置方案适用于需要特别支撑的部位，例如悬挑结构、大跨度结构等。
设计师可以在特定的位置增加砌体结构的厚度或数量，以提供更强的承载能力。
3.装饰性布置方案：这种布置方案注重砌体结构的美观度和艺术效果。
设计师可以根据建筑的整体风格和设计理念，选择具有特殊纹理或造型的砖块或石块，以增加建筑物的视觉吸引力。
4.空间划分方案：这种布置方案注重建筑物内部空间的利用效果。
设计师可以通过合理设计房间隔墙的位置和数量，以及墙体的厚度和开口等，来实现不同功能空间的合理划分和灵活利用。

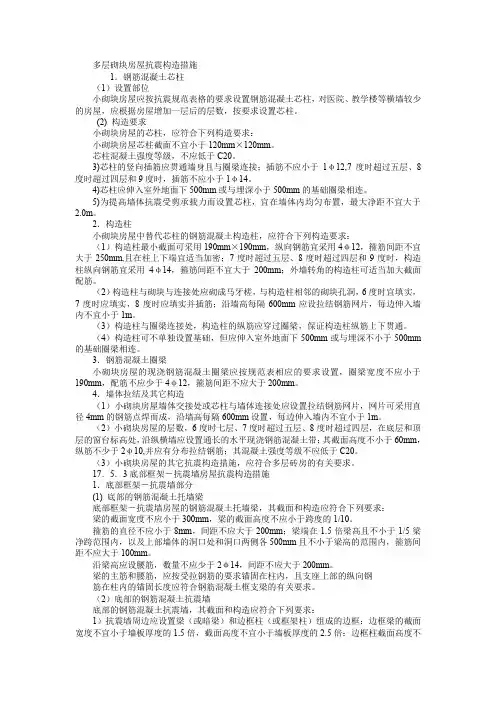

多层砌块房屋抗震构造措施1．钢筋混凝土芯柱（1）设置部位小砌块房屋应按抗震规范表格的要求设置钢筋混凝土芯柱，对医院、教学楼等横墙较少的房屋，应根据房屋增加一层后的层数，按要求设置芯柱。
(2) 构造要求小砌块房屋的芯柱，应符合下列构造要求：小砌块房屋芯柱截面不宜小于120mm×120mm。
芯柱混凝土强度等级，不应低于C20。
3)芯柱的竖向插筋应贯通墙身且与圈梁连接；插筋不应小于1φ12,7度时超过五层、8度时超过四层和9度时，插筋不应小于1φ14。
4)芯柱应伸入室外地面下500mm或与埋深小于500mm的基础圈梁相连。
5)为提高墙体抗震受剪承载力而设置芯柱，宜在墙体内均匀布置，最大净距不宜大于2.0m。
2．构造柱小砌块房屋中替代芯柱的钢筋混凝土构造柱，应符合下列构造要求：（1）构造柱最小截面可采用190mm×190mm，纵向钢筋宜采用4φ12，箍筋间距不宜大于250mm,且在柱上下端宜适当加密；7度时超过五层、8度时超过四层和9度时，构造柱纵向钢筋宜采用4φ14，箍筋间距不宜大于200mm；外墙转角的构造柱可适当加大截面配筋。
（2）构造柱与砌块与连接处应砌成马牙槎，与构造柱相邻的砌块孔洞，6度时宜填实，7度时应填实，8度时应填实并插筋；沿墙高每隔600mm应设拉结钢筋网片，每边伸入墙内不宜小于1m。
（3）构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造柱纵筋上下贯通。
（4）构造柱可不单独设置基础，但应伸入室外地面下500mm或与埋深不小于500mm 的基础圈梁相连。
3．钢筋混凝土圈梁小砌块房屋的现浇钢筋混凝土圈梁应按规范表相应的要求设置，圈梁宽度不应小于190mm，配筋不应少于4φ12，箍筋间距不应大于200mm。
4．墙体拉结及其它构造（1）小砌块房屋墙体交接处或芯柱与墙体连接处应设置拉结钢筋网片，网片可采用直径4mm的钢筋点焊而成，沿墙高每隔600mm设置，每边伸入墙内不宜小于1m。

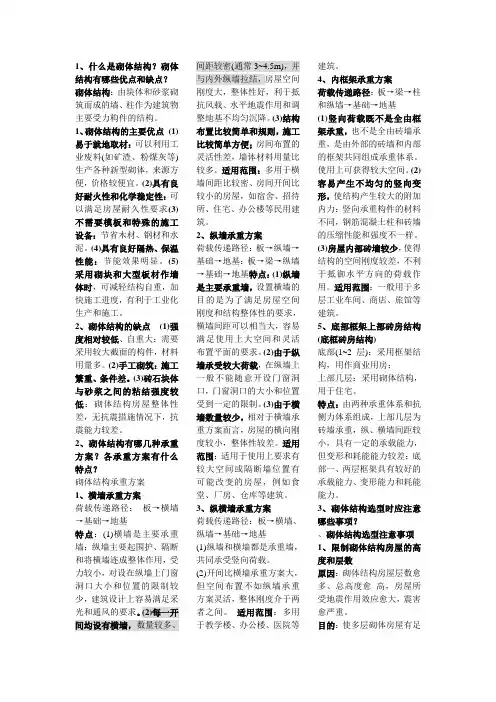

1、什么是砌体结构？砌体结构有哪些优点和缺点？砌体结构：由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。
1、砌体结构的主要优点(1)易于就地取材：可以利用工业废料(如矿渣、粉煤灰等)生产各种新型砌体，来源方便，价格较便宜。
(2)具有良好耐火性和化学稳定性：可以满足房屋耐久性要求(3)不需要模板和特殊的施工设备：节省木材、钢材和水泥。
(4)具有良好隔热、保温性能：节能效果明显。
(5)采用砌块和大型板材作墙体时，可减轻结构自重，加快施工进度，有利于工业化生产和施工。
2、砌体结构的缺点(1)强度相对较低、自重大：需要采用较大截面的构件，材料用量多。
(2)手工砌筑：施工繁重、条件差。
(3)砖石块体与砂浆之间的粘结强度较低：砌体结构房屋整体性差，无抗震措施情况下，抗震能力较差。
2、砌体结构有哪几种承重方案？各承重方案有什么特点？砌体结构承重方案1、横墙承重方案荷载传递路径：板→横墙→基础→地基特点：(1)横墙是主要承重墙；纵墙主要起围护、隔断和将横墙连成整体作用，受力较小，对设在纵墙上门窗洞口大小和位置的限制较少，建筑设计上容易满足采光和通风的要求。
(2)每一开间均设有横墙，数量较多、间距较密(通常3~4.5m)，并与内外纵墙拉结，房屋空间刚度大，整体性好，利于抵抗风载、水平地震作用和调整地基不均匀沉降。
(3)结构布置比较简单和规则，施工比较简单方便；房间布置的灵活性差，墙体材料用量比较多。
适用范围：多用于横墙间距比较密、房间开间比较小的房屋，如宿舍、招待所、住宅、办公楼等民用建筑。
2、纵墙承重方案荷载传递路径：板→纵墙→基础→地基；板→梁→纵墙→基础→地基特点：(1)纵墙是主要承重墙，设置横墙的目的是为了满足房屋空间刚度和结构整体性的要求，横墙间距可以相当大，容易满足使用上大空间和灵活布置平面的要求。
(2)由于纵墙承受较大荷载，在纵墙上一般不能随意开设门窗洞口，门窗洞口的大小和位置受到一定的限制。
四层建筑砌体结构课程设计实例第一篇：四层建筑砌体结构课程设计实例目录一.结构方案1.主体结构设计方案2.墙体方案及布置3.多层砖混房屋的构造措施二.结构计算1.预制板的荷载计算与选型2.梁的计算与设计（1）计算单元及梁截面尺寸的确定（2）计算简图的确定（3）荷载设计值（4）内力计算（5）截面配筋计算（6）斜截面承载力计算 3.墙体验算（1）墙体高厚比验算① 静力计算方案的确定② 外纵墙高厚比验算③ 内纵墙高厚比验算④ 外纵墙高厚比验算（2）纵墙承载力计算① 选定计算单元② 荷载计算③ 内力计算④ 墙体承载力计算⑤ 砌体局部受压计算（3）横墙承载力计算① 荷载计算② 承载力计算4.基础设计（1）计算单元（2）确定基础底面宽度（3）确定灰土垫层上砖基础底面宽度（4）根据容许宽高比确定基础高度课程设计计算书一、结构方案1.主体结构设计方案该建筑物层数为四层，总高度为13.5m，层高3.6m<4m;房屋的高宽比13.5/13.5=1<2;体形简单，室内要求空间小，横墙较多，所以采用砖混结构能基本符合规范要求。
2.墙体方案及布置（1）变形缝：由建筑设计知道该建筑物的总长度32.64m<60m，可不设伸缩缝。
工程地质资料表明：场地土质比较均匀，领近无建筑物，没有较大差异的荷载等，可不设沉降缝；根据《建筑抗震设计规范》可不设防震缝。
（2）墙体布置：应当优先考虑横墙承重方案，以增强结构的横向刚度。
大房间梁支撑在内外纵墙上，为纵墙承重。
纵墙布置较为对称，平面上前后左右拉通；竖向上下连续对齐，减少偏心；同一轴线上的窗间墙都比较均匀。
个别不满足要求的局部尺寸，以设置构造拄后，可适当放宽。
根据上述分析，采用以横墙承重为主的结构布置方案是合理的。
（3）墙厚（初拟底层外墙厚为370mm，其余墙厚为240mm）。
3.多层砖混房屋的构造措施（1）构造柱的设置：构造柱的设置见图。
除此以外，构造柱的根部与地圈梁连接，不再另设基础。
砌体房屋结构设计砌体房屋是指由砖砌体、砌块砌体及砌体为主要承重材料，也即通常所称混合结构房屋混合结构房屋是指屋盖、楼盖等水平构件采用钢筋混凝土或木材，而墙、柱、基础等竖向构件采用砌体材料的房屋。
设计内容主要包括结构布置与选型、墙体设计、基础设计、楼梯设计、雨篷设计、过梁设计等一、结构布置与结构选型：1、墙体方案及布置按竖向荷载的传递路线不同即纵墙承重体系，横墙承重体系，纵横墙承重和内框架承重体系，在要求抗震设防地区进行砌体房屋设计时，承重方案应优先采用抗震性能好的横墙承重或纵横墙共同承重的结构体系。
多层房屋的纵横墙布置，在平面内宜均匀对称，静力计算方案整体式、装配整体式、混凝土楼盖刚性方案 S<32 刚弹性7232≤≤S 弹性S>72mS ——房屋横墙间距，2、构造查构造手册:砼构造手册、砌体结构构造手册二、梁板设计计算1、砌体房屋中的梁、按钢筋混凝土受弯构件进行计算板按钢混凝土有关章节计算，按塑性内力重分布法计算，单向板肋梁楼盖设计计算2、墙体验算：砌体房屋的墙体既是围护结构又是承重结构，墙厚除满足建筑热工性能的要求还应满足强度与稳定性要求。

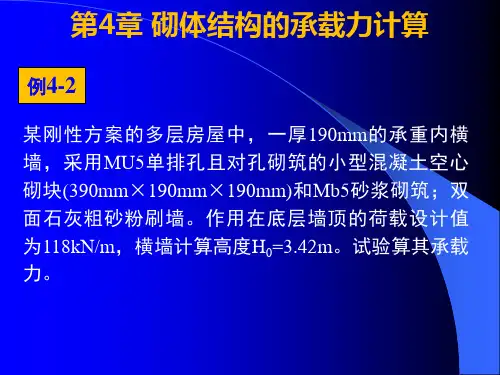

A 、 墙、柱受压承载力计算承重墙体受着本身的自重和楼盖、屋盖传来的恒荷载及活荷载，其承载力按下式计算N Af ϕ≤N ——荷载设计值产生的轴向力f ——砌体抗压强度设计值 MU10、M10、1990KN /㎡MU10、M7.5、1790KN /㎡MU10、 M5、1580 KN /㎡A ——墙体计算截面面积，对于有门窗洞口的纵墙按窗间墙截面计算对于横墙可按1m 墙宽考虑ϕ——高厚比β和轴向力的偏心距，e 对受压构件承载力的影响系数B 、墙、柱的高厚比验算：1） 墙、柱的计算高度H 0受压构件的计算高度H 0 砌体有计算图表 H 0=1.50H 弹性 刚弹性1.20H2） 墙、柱的高厚比应满足下式要求：β=[]βμμ210≤hHh ——墙厚或矩形截面的较小边长，偏心受压时取偏心方向的边长1μ——非承重墙允许高厚比的提高系数：当墙厚采用240㎜时，1μ=1.2当墙厚采用120㎜时，2μ=1.4上端为自由端时，还可以提高30%2μ——有门窗洞口的墙，允许高厚比的降低系数：7.04.012≤-=sb s μ s ——相邻窗间墙或壁柱之间的距离b s ——在宽度S 范围内的门、窗洞口的宽度 当洞口高度等于或小于墙高的51时可取2μ=1.0 []β——墙、柱的允许高厚比≥M75 []β墙=26[]β柱=17C 、 部受压承载力计算梁端一般都支撑在砖墙或砖壁柱上、混凝土的强度远比砌体强度高，砌体与梁端底部接触的局部面积将承受由梁端传来的压力梁端支撑处的砌体不仅要承受梁端传来的荷载，还要承受上部砌体传来的荷载，梁端支撑处，砌体局部受压面积上由荷载产生的支撑压力设计值应满足：10fA N N l ηγϕ≤+N 0——局部受压面积范围内，上部荷载引起的支撑压力设计值（KN ）N 0=l A 0σ0σ——上部平均压力设计值N l ——局部受压面积上，由本层梁端传来的支撑压力设计值（KN ）ϕ——上部荷载的折减系数 05.05.10≥-=lA A ϕ A 0——影响砌体局部抗压强度的计算面积（㎡） A 1——局部受压面积（㎡）b ——梁宽 η——梁端底面压应力图形的完整系数，一般可取0.7，对于过梁和墙梁可取1.0γ——砌体局部抗压强度提高系数：[]γγ≤-+=135.0110A A []γ按以下不同情况确定限值：hA0=(a+c+h)h[γ]=2.5h[γ]=1.25A0=(b+2h)h[γ]=2.0 hb[γ]=1.5A0=(a+h)h+(b+h1-h)h1[]γ按以下不同情况确定限值：（1）梁端支撑处砌体局部受压的计算：当梁端直接支撑在砌体上时，梁端的有效支撑长度a0abfNa l≤=θtan38a=梁端实际支撑长度（m）f——砌体的抗压强度设计值（KN/㎡）tanθ——梁变形时，梁端轴线倾角的正切，对于受均布荷载的简支梁当251=lw时，可取tan781=θ,w是梁的最大挠度、l0是梁的计算跨度对于跨度小于6m的钢筋混凝土梁，则：afha c≤=10h c——梁的截面高度（m）(2)梁端与垫块现浇成整体：当梁端与垫块现浇成整体时，可以把垫块看成是梁的一个组成部分，仍按上式计算：此时，式中的梁宽b用垫块宽度b b代替blbaA=(3)梁端设置预制刚性垫块：当梁端支撑在刚性垫块上，砌体的局部受压承载力设计值按下式计算：b l fA N N 10ϕγϕ≤+N 0——垫块面积A b 内上部轴向力设计值000A N σ=ϕ——垫块上N 0及N l 合力影响系数1γ——垫块以外砌体面积的有利影响系数1135.018.001≥⎥⎦⎤⎢⎣⎡-+=b A A γ A b ——垫块面积 A b =a b b b , a b 为伸入墙内的长度 b b 为垫块的宽度构造要求查相关书籍 伸缩缝整体式或装配整体式混凝土结构 有保温或隔热楼盖间距50m无保温或隔热楼盖间距40m二、基础设计参观地质报告基础埋深：基础底面至地面（一般指设计地面）的距离，室外算起（一） 埋的确定：A 、 设计冻深与基础埋深的确定Zd=Z0e w s 222ψψψZd ——设计冻深 Z0——标准冻深 zs ψ——土的类别对冻深的影响系数zw ψ——土的冻胀性对冻深的影响系数 ze ψ——环境对冻深的影响系数B 、 计算基础的最小埋深： max min h Zd d -= m ax h ——基础底面下允许残留冻土层的最大厚度（二） 地基承载力特征值：a ak kp f -（三） 地基承载力特征修正：f a 只作深度修正=a f )5.0(0-+d f b ak γηf a ——修正后的地基承载力特征值KP a f ak ——地基承载力特征值d ——基础埋置深度，m d η——埋深的地基承载力修正系数0γ——基础底面以上土的加权平均重度 KN/m 3 地下水以下取浮重度（四） 基础底面尺寸的确定：1、 中心荷载作用下的基础AG F P k k k += P k ——基底压力平均值KP a F k ——上部结构传至地面标高处的竖向力KNG k ——基础及其上方回填土所受的重力KN3/20m KN AdG G G k ==γγA ——基础底面积m 3中心荷载作用下的基础底面积A 的计算公式Gda k f F γ-=A 对于方形基础Gd Q k f F A bl γ-≥= 条型基础 沿基础长度方向取1m 作为计算单元Gdk fa F b γ-≥ b ——条型基础宽度 F k ——沿长度方向1m 范围内上部结构传至地面标高处的竖向力KN/m例：条形基础1、 b ≥df F a k 20- 2、基础抗剪切强度：计算地基净反力设计值Ｆ=1.35Fk Pn=F/b3、剪力设计值：V=½Pn(b-a) b 为条形基宽 a 为墙宽4、基础所需有效高度h0≥V/0.7ft5、实际有效高度h0=h-as-φ/26、底板配筋验算：M=1/8 Pn(b-a)27、As=M / 0.9h0fy独立基础γ1、 A ≥F/ fa –γd2、 基础底面地基净反力Pn = Fk /b ×l Fk 为设计值3、 确定基础高度C=2B(A-ac)-(B-bc)0.7βhpftX10001+1.35(fa-γGd)2IIB短边IA长边4、基础底版配筋计算PnI I M=24(L-ac)(2b+bc)AS=MI/0.9hofyII---IIPn2M=24(b-bc)(2L+ac)AS=MII/0.9hofy构造要求；条形基础底版钢筋采用HPB235钢混凝土C30，独立基础底板钢筋采用HRB235 混凝土C30楼梯采用现浇板式楼梯：计算楼梯板时取出1米宽板带为计算单元1、楼梯板：Mmax=1/8(g+q)l2o 最大剪力：Vmax=1/2(g+q)lncosαq+q为作用在梯段板上，沿水平投影方向的恒载及活荷载设计值L0、Ln为梯段板的计算跨度及净跨的水平投影α为梯段板的倾角2、平台梁Mmax=1/8(g+q)l2o 支座最大剪力Vmax=1/2(g+q)ln 属于第一类型T型截面梁墙体承载力计算例题一、荷载资料(1)女儿墙自重（厚240㎜，高600㎜）5.24×0.6×4.5=14.15KN(2)屋面荷载屋面层2.9KN /㎡40㎜厚叠合层1.0KN /㎡预制空心板2.86KN /㎡20㎜板底抹灰0.3KN /㎡恒载7.1KN /㎡活载0.5KN /㎡(非人上屋面)2.0 KN /㎡(上人屋面)楼面荷载楼面层 1.0 KN /㎡40㎜叠合层 1.0 KN /㎡预制空心板 2.86 KN /㎡20㎜板底抹灰0.34 KN /㎡恒载 5.2 KN /㎡活载 2.0 KN /㎡塑窗重:0.55 KN /㎡墙体荷载标准值:双面抹灰240砖墙5.24 KN /㎡双面抹灰370砖墙7.85 KN /㎡(3)荷载计算墙:首层墙体自重:0.55×1.8×2.4+7.85×(4.31×3.5－1.8×2.4)=116.66 KN二～四层墙体自重[0.55×1.8×2.4+5.24×(3.6×4.5－1.8×2.4)]×3=193.88 KN总310.54 KN板:楼面传来竖向荷载:5.2×4.5×3+7.1×3=91.5 KN活载2×3×4=24KN总恒载标准值;F=310.54+91.5=402.04 KN总活载标准值:F=24 KN恒+活=426.04 KN开间6米线荷载426.04 /4.5=94.67 KN参考书:钢筋混凝土教材,( 工业大学出版社),混凝土结构构造手册,中国建筑工业出版社,砌体结构设计手册,建筑结构课程设计指导武汉大学,结构荷载规范,房屋结构毕业设计指南,砌体规范,抗震规范,钢筋混凝土规范,抗震规范结构图:基础平面图,条形基础剖面图,独立柱基础剖面图,一层梁布置图,一层板布置图(标准层结构布置图),柱布置图,框架立面图、剖面图，楼梯配筋图，雨蓬过梁圈图，配筋图计算书不得少于35页，施工组织另记490墙: 10.1 KN /㎡370墙: 7.85KN /㎡240墙: 5.24KN /㎡120墙: 3.0KN /㎡。
一、工程概况本工程为四层建筑物，总建筑面积为1500平方米，建筑高度为12米，建筑层数为4层，基础采用条形基础，主体结构采用砌体结构。
为确保施工质量、安全、进度和文明施工，特制定以下砌体工程施工方案。
二、施工准备1. 材料准备（1）砌筑材料：红砖、水泥、砂、石子等；（2）砂浆材料：水泥、砂、水等；（3）辅助材料：钢筋、模板、脚手架、安全网等。
2. 机械设备准备（1）搅拌机、泵车、输送泵、吊车等；（2）砌筑工具：砖刀、水平尺、线锤、水准仪等；（3）安全防护用品：安全帽、安全带、防护眼镜等。
3. 人员组织（1）施工队伍：由有经验的砌筑工、技术员、质检员等组成；（2）施工班组：设立班组负责人，负责施工过程中的组织、协调、监督等工作。
三、施工工艺流程1. 施工准备：根据设计图纸和现场实际情况，制定施工方案，做好施工前的各项准备工作。
2. 基础施工：按照设计要求，进行条形基础施工，确保基础稳定、坚实。
3. 墙体砌筑：（1）放线：根据设计图纸，放出墙体轴线，确保墙体位置准确；（2）垫层铺设：在基础上面铺设垫层，确保墙体与基础紧密连接；（3）砌筑：采用一顺一丁砌筑法，按层砌筑，每层砌筑前检查轴线，确保墙体位置正确；（4）砂浆配比：根据设计要求，配比砂浆，确保砂浆质量；（5）墙体检查：砌筑过程中，定期检查墙体垂直度、平整度、高度等，确保墙体质量。
4. 门窗安装：在墙体砌筑完成后，按照设计要求进行门窗安装。
5. 防水处理：对墙体进行防水处理，确保墙体防水性能。
6. 楼板施工：在墙体砌筑完成后，进行楼板施工，确保楼板稳定、坚实。
四、质量控制措施1. 严格材料检验：对进场材料进行严格检验，确保材料质量符合设计要求；2. 严格控制砂浆配比：按照设计要求，配比砂浆，确保砂浆质量；3. 加强施工过程中的检查：定期对墙体垂直度、平整度、高度等进行检查，确保墙体质量；4. 严格执行验收标准：在施工过程中，严格执行验收标准，确保工程质量。
