表面组装方式与组装工艺流程

表面组装工艺的基本流程
表面组装工艺的基本流程如下：
生产准备：准备所需的元器件、芯片、PCB板等材料，并检查其质量和数量是否符合要求。

将元器件、芯片按照BOM表进行分类和编号，准备好工具和设备，如贴片机、热风枪、焊接台等。

模板制作：根据电路板的设计，制作SMT模板。

这个模板将用于后续的丝网印刷锡膏或点胶过程。

丝网印刷锡膏/点胶：使用SMT模板，将锡膏通过丝网印刷的方式印刷到电路板的连接焊盘上。

这一步是SMT装配的首要和必须的工序。

贴装：将元器件、芯片按照BOM表的要求精确放置在PCB板上。

这可以通过自动贴片机完成，贴片机会根据预设的程序将元器件、芯片精确地贴在PCB板上。

回流焊：将贴好元器件、芯片的PCB板放置在焊接台上，使用热风枪对元器件进行加热，使其与PCB板焊接在一起。

这一步需要严格控制温度和时间，避免过度加热导致元器件损坏或焊接不牢固。

检验测试：对焊接好的PCB板进行检验和测试，确保其功能和性能符合设计要求。

返修/包装：对不合格的PCB板进行返修，对合格的PCB板进行标识和记录，然后进行包装，便于后续的追溯和管理。

表面组装工艺流程表面组装工艺流程是指将电子元器件和元件组装到电路板的表面上的一种工艺流程。

下面将详细介绍表面组装工艺的流程。

1. 印刷电路板制备表面组装工艺的第一步是制备印刷电路板（Printed Circuit Board，PCB）。

PCB是由复合材料制成的板状基板，在其表面上有着用于连接电子元器件的导线和焊盘。

制备PCB的过程包括：设计电路图、制作印刷膜、电镀、蚀刻、钻孔和外层电镀等步骤。

2. 贴装元器件贴装元器件是表面组装工艺的核心步骤。

在贴装元器件之前，需要首先将PCB表面进行精细清洁，以确保元器件能够牢固地粘贴在上面。

然后，根据电路图和BOM表（Bill of Materials）确定元器件的位置和型号，使用自动贴片机将元器件精确地贴装到PCB表面上。

这些元器件包括：集成电路、电阻、电容、电感、晶体振荡器等。

3. 固化焊接贴装完元器件后，需要进行焊接，将元器件与PCB表面的焊盘连接起来。

焊接主要有两种方式：一种是传统的波峰焊接，另一种是现代的表面贴装技术。

波峰焊接是指将整个PCB浸入焊锡波中，使焊锡覆盖焊盘，并通过传送带将焊锡过剩的部分刮去，然后通过加热使焊锡与焊盘固化。

而表面贴装技术则是利用热风炉或红外线炉对焊盘进行加热，使焊锡熔化并与焊盘固化。

焊接完成后，需要对焊盘进行检测，确保焊接质量良好。

4. 测试与调试在焊接完成后，还需要对PCB进行测试与调试，以确保电路的正常运行。

测试与调试主要包括功能测试、可靠性测试和外观检查。

功能测试是通过给电路施加特定的输入信号，检测输出信号是否符合设计要求；可靠性测试是对电路进行长时间的工作和环境适应性测试；外观检查是检查PCB的外观是否有缺陷。

5. 包装与出厂经过测试与调试后，合格的PCB需要进行包装，以保护电路板和元器件。

常见的包装方式有：抗静电袋、泡沫箱、纸箱等。

包装完成后，PCB就可以出厂销售或进行下一步的组装工序。

总结起来，表面组装工艺流程包括印刷电路板制备、贴装元器件、固化焊接、测试与调试以及包装与出厂等步骤。

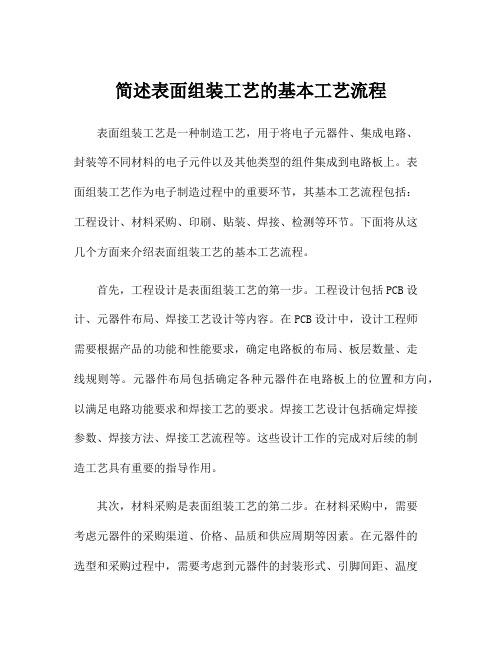

简述表面组装工艺的基本工艺流程表面组装工艺是一种制造工艺，用于将电子元器件、集成电路、封装等不同材料的电子元件以及其他类型的组件集成到电路板上。

表面组装工艺作为电子制造过程中的重要环节，其基本工艺流程包括：工程设计、材料采购、印刷、贴装、焊接、检测等环节。

下面将从这几个方面来介绍表面组装工艺的基本工艺流程。

首先，工程设计是表面组装工艺的第一步。

工程设计包括PCB设计、元器件布局、焊接工艺设计等内容。

在PCB设计中，设计工程师需要根据产品的功能和性能要求，确定电路板的布局、板层数量、走线规则等。

元器件布局包括确定各种元器件在电路板上的位置和方向，以满足电路功能要求和焊接工艺的要求。

焊接工艺设计包括确定焊接参数、焊接方法、焊接工艺流程等。

这些设计工作的完成对后续的制造工艺具有重要的指导作用。

其次，材料采购是表面组装工艺的第二步。

在材料采购中，需要考虑元器件的采购渠道、价格、品质和供应周期等因素。

在元器件的选型和采购过程中，需要考虑到元器件的封装形式、引脚间距、温度特性等因素，以满足产品设计的要求。

此外，还需要采购焊接材料、印刷材料、贴装设备、检测设备等相关设备和材料。

第三，印刷是表面组装工艺的第三步。

印刷是指将焊膏印刷到PCB 的表面上，以形成电路图案。

印刷过程中需要使用印刷模板和印刷设备进行操作，以保证焊膏能够准确、均匀地印在电路板上。

印刷的质量直接影响到后续的贴装和焊接质量。

接下来是贴装。

贴装是指将元器件粘贴到印刷好焊膏的电路板上。

贴装可以采用手工贴装和自动贴装两种方式。

手工贴装适用于个别元器件和小批量生产，而自动贴装适用于大批量生产。

在贴装过程中需要注意元器件的方向、位置和贴装质量等因素。

最终是焊接。

焊接是表面组装工艺的最后一步。

在焊接过程中，需要将贴装好的元器件和焊膏焊接到PCB的表面上。

一般采用热风烘烤、回流焊、波峰焊等方法进行焊接。

在焊接过程中需要掌握好焊接温度、时间以及焊接方法，以保证焊接的质量。

SMT设计与工艺第1章SMT工艺概述1.SMT组装方式与组装工艺流程2.表面组装工艺常用术语SMT组装方式与组装工艺流程第2章表面组装工艺材料1.焊膏的作用▪常温下，由于焊膏有一定的黏性，可将电子元器件暂时固定在PCB的既定位置上。

▪当焊膏加热到一定温度时，焊膏中的合金粉末熔融再流动，液体焊料浸润元器件的焊端与PCB焊盘，冷却后元器件的焊端与PCB焊盘被焊料互连在一起，形成电气和机械连接的焊点。

2.组成功能合金粉末实现元器件和电路的机械和电气连接焊剂系统活化剂净化金属表面粘接剂提供贴装元器件所需的黏性润湿剂提高焊膏和被焊件之间润湿性溶剂调节焊膏特性触变剂改善焊膏的触变性其它添加剂改进焊膏的抗腐蚀性、焊点的光亮度及阻燃性能等3.焊膏的黏度▪焊膏是一种具有一定黏度的触变性流体，在外力的作用下能产生流动。

▪黏度是焊膏的主要特性指标，它是影响印刷性能的重要因素。

黏度太大，焊膏不易穿出模板的漏孔，影响焊膏的填充的脱模，印出的焊膏图形残缺不全；黏度太小，印刷后焊膏图形容易塌边，使相邻的焊膏图形粘连，焊后造成焊点桥接。

4.助焊剂的作用1．去除被焊金属表面的氧化物2．防止焊接时金属表面的再氧化3．降低焊料的表面张力、增强润湿性、提高可焊性4．促使热量传递到焊接区第3章焊膏印刷工艺1.焊膏印刷原理2.影响印刷效果的因素▪模板模板的质量好坏主要表现在窗口的光滑度与宽厚比/面积比是否符合要求3.影响印刷效果的因素▪焊膏影响印刷效果的因素1.印刷机工艺参数2.刮刀的角度3.刮刀的速度4.刮刀的压力5.刮刀的宽度6.印刷间隙7.分离速度 8.刮刀形状与制作材料第4章贴片胶的应用贴片胶的应用▪施加贴片胶的目的是用贴片胶把表面贴装元件暂时固定在PCB的焊盘位置上，防止在传递过程中或插装元器件、波峰焊等工序中元件掉落。

另外在双面再流焊工艺中，为防止已焊好元件面上大型器件因焊料受热熔化而掉落，也需要用贴片胶起作辅助固定的作用。

施加贴片胶主要有三种方法：针式转印法、印刷法和压力注射法第5章贴片通用工艺1.保证贴装质量的三要素▪元件正确：要求各装配位号元器件的类型、型号、标称值和极性等特征标记要符合产品装配图和明细表的要求，不能贴错位置。

写出单面全表面组装工艺流程
单面全表面组装，简单说就是给电路板“贴元件”的一套流程，咱们一步一步来聊：
准备工作：先得有个“底板”，上面画好了电路线。

然后，检查那些小零件，电阻啊、电容啊、芯片啥的，都得是好的，不能用坏的。

涂胶或抹膏：在板子上将来要放元件的地方，咱们得涂点特别的胶水，或者抹点焊锡膏，就像给元件准备个小窝，让它们待得住。

摆元件：接着，用精密的机器或者手工，把这些小玩意儿一个接一个摆到涂好的位置上，就像玩拼图，得摆得刚刚好。

晾干或预热：如果是胶水，得让它在专门的“烘干机”里变干，这样元件就不会晃悠了；如果是焊锡膏，预热还能让它后面焊得更好。

高温焊接：这时候，板子要进一个大炉子——回流焊炉。

炉子里慢慢加热，焊锡膏就化开了，元件脚和板子上的焊点就“抱”在一起，冷却后就牢牢粘住了，就像做陶瓷，高温让泥巴变硬粘合。

查错：出炉后，得仔细瞧瞧，看看每个元件是不是都焊得稳稳当当，没有掉队的，也没粘到一起的，这步很重要。

修修补补：要是发现了问题，得手动或者用机器修一修，比如重新焊一下，或者挪走不对劲的元件。

然后，把板子擦干净，去掉多余的东西。

开机试试：最后，给电路板通上电，看看它能不能正常工作，所有功能都得过一遍，没问题，那就大功告成了！
这就是给电路板“贴元件”的整个过程，每一步都挺讲究的，就像细心照顾小孩一样。

简述表面组装工艺的基本工艺流程表面组装工艺是一种用于制作微型电子设备的工艺技术，主要包括印刷、喷涂、贴片、焊接等基本工艺流程。

下面将对表面组装工艺的基本工艺流程进行详细介绍。

首先，印刷工艺是表面组装工艺中的一项重要工艺流程。

印刷工艺主要是使用印刷机将导电银浆或导电胶印到PCB板上的焊盘上，形成电路线路。

这项工艺需要精密的印刷设备和专业的技术人员来操作，确保印刷的精度和质量。

印刷工艺的主要流程包括：材料准备、图案制作、印刷调试、正式印刷等步骤。

其次，喷涂工艺也是表面组装工艺中的一个重要环节。

喷涂工艺主要是利用喷涂设备将保护性漆或者表面处理剂喷涂到PCB板上，起到保护板面和改善表面粗糙度的作用。

喷涂工艺需要严格的操作规程和环境要求，以确保喷涂效果和产品质量。

喷涂工艺的主要流程包括：材料准备、喷涂调试、正式喷涂、固化处理等步骤。

再次，贴片工艺是表面组装工艺中的重要环节之一。

贴片工艺主要是将各种元器件（如电阻、电容、集成电路等）粘贴到PCB板上相应的焊盘上，形成电路连接。

这项工艺需要自动贴片机和独特的工艺技术，以确保贴片精度和效率。

贴片工艺的主要流程包括：元器件准备、PCB板定位、自动贴片、检验等步骤。

最后，焊接工艺也是表面组装工艺中至关重要的一环。

焊接工艺主要是利用焊接设备将贴片元器件焊接到PCB板上的焊盘上，形成电子设备的电路连接。

这项工艺需要高精度的焊接设备和熟练的操作技术，以确保焊接质量和连接可靠性。

焊接工艺的主要流程包括：烙铁预热、元器件定位、焊接操作、检验等步骤。

总的来说，表面组装工艺的基本工艺流程主要包括印刷、喷涂、贴片和焊接等环节。

这些工艺流程需要专业的设备和技术人员来操作，以确保产品质量和性能。

随着技术的不断进步，表面组装工艺也在不断创新和改进，为电子设备的制造提供更加高效和可靠的工艺技术支持。
