第一章·绪论一、通风把建筑物室内污浊的空气直接或净化后排至室外，再把新鲜的空气补充进来，从而保持室内的空气环境符合卫生标准。

建筑物内部与外部的空气交换、混合的过程和现象，是影响室内空气品质的主要因素。

通风的目的：保证排除室内污染物保证室内人员的热舒适满足室内人员对新鲜空气的需要通风方式（按动力）：自然通风：依靠自然风压、热压作用进行通风风压通风：依靠自然风力作用在建筑上造成的压差浮力通风：借助空气温度差异造成的浮力（热压通风）通风方式（按动力）：机械通风：利用风机等机械设备进行通风适用于自然通风量不足、室内有可燃、有害气体的场合优点：风量稳定，可控制调节缺点：消耗能量通风方式（按排除污染物方式）：混合通风：干净空气顶部送入，与空气充分混合，污染物浓度一致置换通风：新鲜空气底部送入、顶部排出，室内空气分层流动，垂直方向形成温度梯度和浓度梯度。

层流通风：风口均匀布置在整个地板、墙面、顶棚，空气品质好，运行费用高。

注意：通风与空气调节的区别空调：用人为的方法处理室内空气的温度、湿度、洁净度和气流速度的技术。

可使某些场所获得具有一定温度和一定湿度的空气，以满足使用者及生产过程的要求和改善劳动卫生和室内气候条件。

空气调节：使房间或封闭空间空气温度、湿度、洁净度和空气速度等参数，达到给定要求的技术。

一个特定空间内的空气环境，一般既要受到来自空间内部产生的热湿量和其他有害的干扰，同时还要受到来自空间外部的气候变化‘太阳辐射和外部空气中有害的干扰。

为了保证特定空间内空气的温度、湿度、洁净度、气流速度等处于限定的变化范围，必须对这些干扰采取技术的手段来消除它们的影响。

通常采用的技术手段主要有采用热湿交换技术以保证特定空间内的温湿度；采用气流组织技术以保证特定空间内的空气合理流动并有合适的流速。

气流组织：在空调房间内合理地布置送风口和回风口，使得经过净化和热湿处理的空气，由送风口送入室内后，在扩散与混合的过程中，均匀地消除室内余热和余湿，从而使工作区形成比较均匀而稳定的温度、湿度、气流速度和洁净度，以满足生产工艺和人体舒适的要求。

散流器
圆形散流器
圆形散流器结构为多层锥面形，吹 出气流呈平送（贴附）型，且减速 较快，相对任意大小面积来说可提 供较大的风量。结构与方形散流器 类似，中间为活芯，方便装卸，同 时也便于调整配套的圆形对开调节 阀。
散流器
圆盘形散流器
圆盘散流器其气流属下送型，此 风口能以较小的风量供应较大的 地面面积，后面可配合圆形对开 调节阀，以调节风量大小。
空调风口及气流组织
风口形式 1
百叶风口
2 条缝型风口
3
散流器
喷口 4
旋流风口 5
“
“ 百叶风口
百叶风口
格栅风口
格栅风口可分为叶片固定和叶片 可调两种，不带风量调节阀。用 作侧送风口时的性能较差，多数 情况下用作回风口。固定斜叶片 的侧壁格栅风口除用于回风口外， 也可作新风进风口。
百叶风口
单层百叶风口
“
在此输入标题
谢谢“您的耐心输阅入读文字！ 在此录入上述图表的综合分析结论 在此录入上述图表的综合分析结论 在此录入上述图表的综合分析结论 在此录入上述图表的综合分析结论
旋流风口
内部诱导型旋流风口
型式：由圆形外筒与内筒以及两筒之间若干叶片组 成，设有一次风形成旋转气流通道和吸引二次风到 内筒的条形通道。内筒一端被一锥形帽封住。 采用此类风口，在向室内送风之前就混入了室内空 气，提高了夏季送风温度，对低温送风系统有利； 因在室内就地回风，减少了系统总送风量，可缩小 风管尺寸。适用于各类建筑的空调空间，既可用于 顶送和侧送，也可用于地板送风。
用于公共建筑的舒适性空调也可用于精度较高的
工艺性空调。一般用作送风口，也可直接与风机
盘管配套使用。此风口叶片角度可在0~90°范围
内任意调节，不同角度可得到不同的送风距离和

针对V A V变风量系统控制的研究与探索针对V A V变风量系统控制的研究与探索（一）概要：近年来基于变风量控制的空调系统得到了广泛关注和应用，本文首先对V A V BOX的类型和控制方式进行了全面介绍，然后探讨了几种类型的V A VBOX变风量控制的工作原理，最后结合北京信和瑞丰科技有限公司自主研发的WinSmart BAS控制系统对变风量系统的总风量控制方式的工作流程进行了深入探讨和说明。

关键词：V A V变风量、压力控制、总风量控制、Winsmart BAS、直接数字控制器DDC一、引言中央空调变风量系统是一种根据区域负荷变化而自动调整送风量的智能型空调系统，其最大优点是节约能源、舒适性高。

但由于变风量系统涉及暖通和自控两个专业，加之我国教育的专业分类造成两个专业的技术人员对另一专业了解不够深入，部分人员不能真正理解变风量的含义，认为变风量过于深奥难懂，以至于造成现在市场上对变风量系统的诸多不正确认识，使变风量的普及受到不应有的阻碍。

本文的主要目的是通过对目前市场上常用的变风量设备进行概念性描述和总结，用深入浅出的语言介绍变风量的控制方式和特点，起到抛砖引玉的作用，希望能让更多的同行和专家加入到变风量知识普及的过程中，使此技术在市场得以顺利及时的普及，为国家的建筑节能事业尽微薄之力。

二、V A V BOX的分类和控制原理研究目前市场上常用的单风道系统V A V BOX主要分为三种：◆节流式风阀型（DAMPER TYPE）◆风机动力型（FAN POWERED UNITS）◆文丘里型（VENTURI TYPE）风阀型和文丘里型的V A VBOX结构示意如下图所示：图1 风阀型V A VBOX结构示意图图2 文丘里型V A VBOX结构示意图风机动力型根据风口和风机的相对位置又可分为串联型和并联型：◆串联型：由于进风口、风机、出风口直接连通，故称为串联型（如图1所示），又因其出风口总风量是固定的，只能通过位于进风口处的风阀进行一次风量的变化调节，所以也被俗称为固定风量的V A V BOX（CA V）；◆并联型：由于进风口、出风口直接连通，风机和回风口并在BOX的一侧，故称为并联型（如图2所示）。

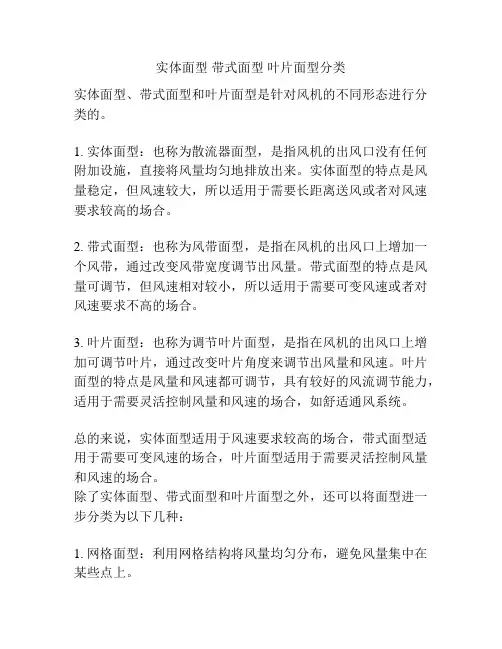

实体面型带式面型叶片面型分类
实体面型、带式面型和叶片面型是针对风机的不同形态进行分类的。

1. 实体面型：也称为散流器面型，是指风机的出风口没有任何附加设施，直接将风量均匀地排放出来。

实体面型的特点是风量稳定，但风速较大，所以适用于需要长距离送风或者对风速要求较高的场合。

2. 带式面型：也称为风带面型，是指在风机的出风口上增加一个风带，通过改变风带宽度调节出风量。

带式面型的特点是风量可调节，但风速相对较小，所以适用于需要可变风速或者对风速要求不高的场合。

3. 叶片面型：也称为调节叶片面型，是指在风机的出风口上增加可调节叶片，通过改变叶片角度来调节出风量和风速。

叶片面型的特点是风量和风速都可调节，具有较好的风流调节能力，适用于需要灵活控制风量和风速的场合，如舒适通风系统。

总的来说，实体面型适用于风速要求较高的场合，带式面型适用于需要可变风速的场合，叶片面型适用于需要灵活控制风量和风速的场合。

除了实体面型、带式面型和叶片面型之外，还可以将面型进一步分类为以下几种：
1. 网格面型：利用网格结构将风量均匀分布，避免风量集中在某些点上。

2. 波纹面型：在出风口安装波纹状的风道，通过波纹结构使风量均匀分布，减小风速差异。

3. slot面型：在风机出风口设置一系列细长的缝隙，可调节缝隙的大小和数量来调节风量和风速。

4. 喷口面型：采用喷嘴结构，在风机出风口设置多个喷嘴，通过调节喷嘴的角度和数量来调节风量和风速。

这些不同的面型都有各自的优势和适用场合。

根据具体的需求和环境条件，选择合适的面型可以实现更好的风流控制效果。

成品流线型屋顶通风器的性能有哪些
成品流线型屋顶通风器通风天窗流线型屋顶通风器流线型屋顶自然通风器在钢结构厂房的生产活动中，会产生热量、水蒸气、烟尘、废气等，如果不能及时地排出室外，很容易在累计在厂房内部，致使厂房温度升高，影响内部的整体厂房环境。

要解决这些问题，就需要安装流线型屋顶通风器，那么，从技术层面来分析，成品流线型屋顶通风器的优异性能有哪些呢？
1、流线型通风器的通风承受风压低
流线型通风器的整体设计是圆弧形，可以保证通风器的整体强度要求，又可以有效地降低通风器在通风排烟过程中所承受的风压，可以应用在多风的地区，克服了风力因素对通风天窗的安装的影响问题。

2、流线型屋顶通风器的通风效率高
相比于其他类型的通风天窗，流线型屋顶通风器的外观造型是圆弧流线型，容积大，通风量大，无死角区域，流动阻力小，通风效率高，可以满足通风排烟需求较大的工业厂房，因此，流线型通风器在冶金、制造、锻造、钢铁、原油等行业的应用较为广泛。

3、流线型屋顶自然通风器的通风原理
流线型屋顶自然通风器是利用室内外温差所造成的热压及风力作用所造成的风压来实现换气通风，形成自下向上的风推压力，驱动聚热向上排出。

流线型屋顶自然通风器的设计是根据空气自然规律和气流流动原理，可以改善钢结构厂房的空气质量，满足厂房通风换气的需求。

：

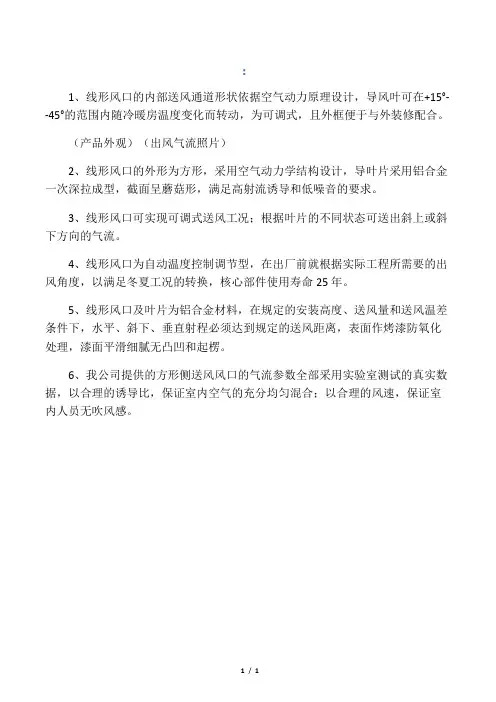

1、线形风口的内部送风通道形状依据空气动力原理设计，导风叶可在+15°--45°的范围内随冷暖房温度变化而转动，为可调式，且外框便于与外装修配合。

（产品外观）（出风气流照片）
2、线形风口的外形为方形，采用空气动力学结构设计，导叶片采用铝合金一次深拉成型，截面呈蘑菇形，满足高射流诱导和低噪音的要求。

3、线形风口可实现可调式送风工况；根据叶片的不同状态可送出斜上或斜下方向的气流。

4、线形风口为自动温度控制调节型，在出厂前就根据实际工程所需要的出风角度，以满足冬夏工况的转换，核心部件使用寿命25年。

5、线形风口及叶片为铝合金材料，在规定的安装高度、送风量和送风温差条件下，水平、斜下、垂直射程必须达到规定的送风距离，表面作烤漆防氧化处理，漆面平滑细腻无凸凹和起楞。

6、我公司提供的方形侧送风风口的气流参数全部采用实验室测试的真实数据，以合理的诱导比，保证室内空气的充分均匀混合；以合理的风速，保证室内人员无吹风感。

1/ 1。

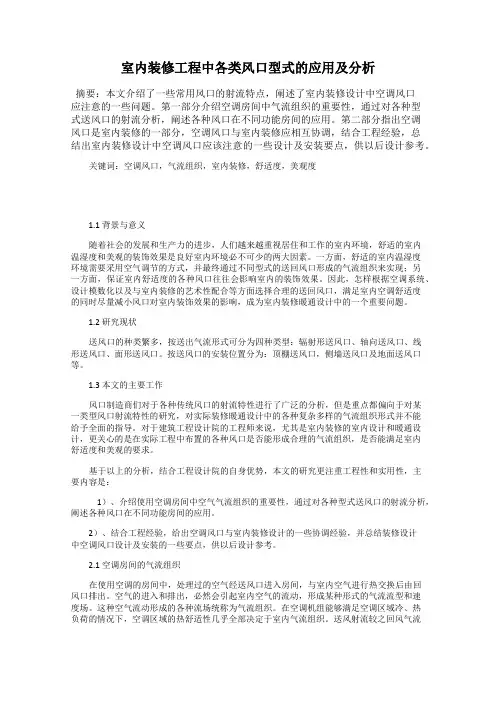

室内装修工程中各类风口型式的应用及分析摘要：本文介绍了一些常用风口的射流特点，阐述了室内装修设计中空调风口应注意的一些问题。

第一部分介绍空调房间中气流组织的重要性，通过对各种型式送风口的射流分析，阐述各种风口在不同功能房间的应用。

第二部分指出空调风口是室内装修的一部分，空调风口与室内装修应相互协调，结合工程经验，总结出室内装修设计中空调风口应该注意的一些设计及安装要点，供以后设计参考。

关键词：空调风口，气流组织，室内装修，舒适度，美观度1.1 背景与意义随着社会的发展和生产力的进步，人们越来越重视居住和工作的室内环境，舒适的室内温湿度和美观的装饰效果是良好室内环境必不可少的两大因素。

一方面，舒适的室内温湿度环境需要采用空气调节的方式，并最终通过不同型式的送回风口形成的气流组织来实现；另一方面，保证室内舒适度的各种风口往往会影响室内的装饰效果。

因此，怎样根据空调系统、设计模数化以及与室内装修的艺术性配合等方面选择合理的送回风口，满足室内空调舒适度的同时尽量减小风口对室内装饰效果的影响，成为室内装修暖通设计中的一个重要问题。

1.2 研究现状送风口的种类繁多，按送出气流形式可分为四种类型：辐射形送风口、轴向送风口、线形送风口、面形送风口。

按送风口的安装位置分为：顶棚送风口，侧墙送风口及地面送风口等。

1.3 本文的主要工作风口制造商们对于各种传统风口的射流特性进行了广泛的分析，但是重点都偏向于对某一类型风口射流特性的研究，对实际装修暖通设计中的各种复杂多样的气流组织形式并不能给予全面的指导。

对于建筑工程设计院的工程师来说，尤其是室内装修的室内设计和暖通设计，更关心的是在实际工程中布置的各种风口是否能形成合理的气流组织，是否能满足室内舒适度和美观的要求。

基于以上的分析，结合工程设计院的自身优势，本文的研究更注重工程性和实用性，主要内容是：1）、介绍使用空调房间中空气气流组织的重要性，通过对各种型式送风口的射流分析，阐述各种风口在不同功能房间的应用。

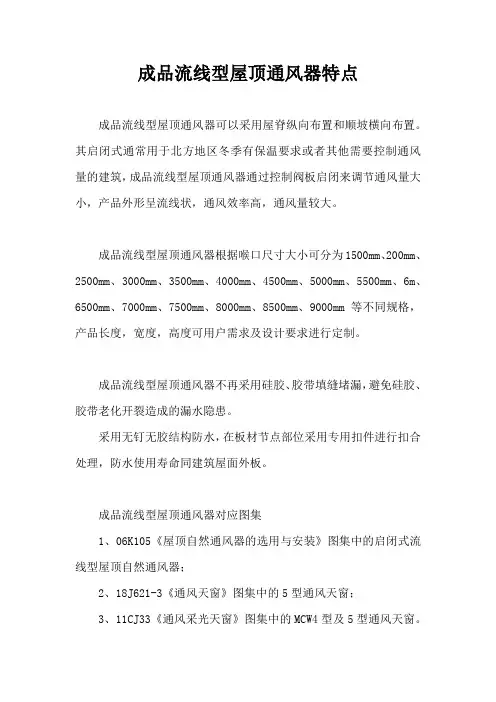

成品流线型屋顶通风器特点
成品流线型屋顶通风器可以采用屋脊纵向布置和顺坡横向布置。

其启闭式通常用于北方地区冬季有保温要求或者其他需要控制通风量的建筑，成品流线型屋顶通风器通过控制阀板启闭来调节通风量大小，产品外形呈流线状，通风效率高，通风量较大。

成品流线型屋顶通风器根据喉口尺寸大小可分为1500mm、200mm、2500mm、3000mm、3500mm、4000mm、4500mm、5000mm、5500mm、6m、6500mm、7000mm、7500mm、8000mm、8500mm、9000mm等不同规格，产品长度，宽度，高度可用户需求及设计要求进行定制。

成品流线型屋顶通风器不再采用硅胶、胶带填缝堵漏，避免硅胶、胶带老化开裂造成的漏水隐患。

采用无钉无胶结构防水，在板材节点部位采用专用扣件进行扣合处理，防水使用寿命同建筑屋面外板。

成品流线型屋顶通风器对应图集
1、06K105《屋顶自然通风器的选用与安装》图集中的启闭式流线型屋顶自然通风器；
2、18J621-3《通风天窗》图集中的5型通风天窗；
3、11CJ33《通风采光天窗》图集中的MCW4型及5型通风天窗。

成品流线型屋顶通风器控制方式有手动、电动等，也可实现消防联动控制。

适用于工业建筑与民用建筑，如电力，钢铁，冶金，化工，造船，机械等工业厂房及大型超市，商场，车站，码头等公共建筑，是一种较为常用的厂房通风散热形式。

本文关键词：成品流线型屋顶通风器流线型屋顶通风器四川麦克威。

气流组织(PPT115页)(1)
首都机场喷口
气流组织(PPT115页)(1)
图所示的球形喷口又称为球形旋转式喷口。
该风口的球形壳体上带有圆形可调送风量的短喷嘴， 转动风口的球形壳体，可使喷嘴位置在一定范围内上 下左右变动，从而很方便地改变气流送出方向；
改变喷嘴处的阀片位
置，还可调节送风量
的大小。
图8-18 上送式旋流风口
1-出风格栅 2-集尘箱 3-旋流叶片
气流组织(PPT115页)(1)
上送式旋流风口优 点
送风气流与室内空 气混合好，速度衰 减快，格栅和集尘 箱可以随时取出清 扫。
适用场合
室内下部空调负荷 大的场合(如计算 机房)，以及只需 要控制室内下部空 气环境的高大房间 (如展览馆）。
空调风口
§ 包括送风口和回风口。 § 空调风口的形式对空调房间内气流及温度、湿度等空气
参数的分布情况有很大影响。 § 对于空调房间的使用者来说，通常空调风口是整个空调
系统惟一可看见的装置，因此空调系统所选用的空调风 口不但应当很好的实现对其功能的要求，而且外观还要 与室内装饰相协调，并得到使用者的认可。 § 全面了解空调风口的形式和特点对选用合适的送回风口 十分重要。
气流组织(PPT115页)(1)
喷口送风的优点
射程远、送风口数量需要少、系统简单、投资较小。
常用场合
空间较大的公共建筑（如体育馆、影剧院、候机厅、展 览馆等）和室温允许波动范围要求不太严格的高大厂 房。
气流组织(PPT115页)(1)
4.条缝风口
或称条缝型风口。按风口的条缝数分有单条缝、 双条缝和多条缝等形式。
气流组织(PPT115页)(1)
(2)双层百叶风口 ▪ 是双层活动百叶风口的简称。 ▪ 它有两组相互垂直的活动可调叶片，分外层和内层布置，

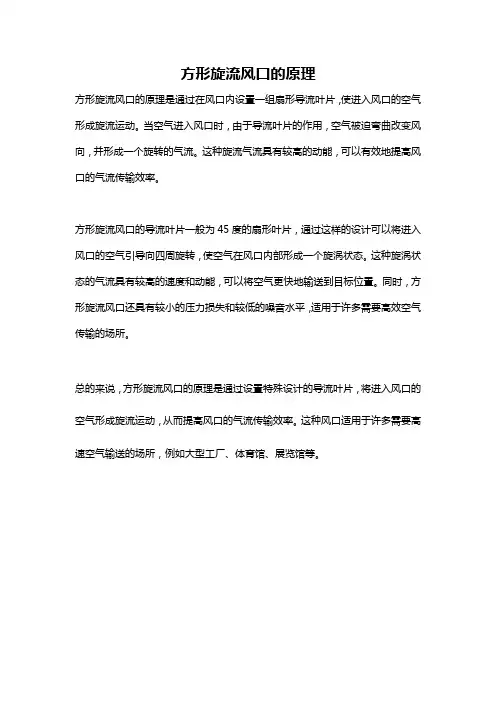

方形旋流风口的原理
方形旋流风口的原理是通过在风口内设置一组扇形导流叶片，使进入风口的空气形成旋流运动。

当空气进入风口时，由于导流叶片的作用，空气被迫弯曲改变风向，并形成一个旋转的气流。

这种旋流气流具有较高的动能，可以有效地提高风口的气流传输效率。

方形旋流风口的导流叶片一般为45度的扇形叶片，通过这样的设计可以将进入风口的空气引导向四周旋转，使空气在风口内部形成一个旋涡状态。

这种旋涡状态的气流具有较高的速度和动能，可以将空气更快地输送到目标位置。

同时，方形旋流风口还具有较小的压力损失和较低的噪音水平，适用于许多需要高效空气传输的场所。

总的来说，方形旋流风口的原理是通过设置特殊设计的导流叶片，将进入风口的空气形成旋流运动，从而提高风口的气流传输效率。

这种风口适用于许多需要高速空气输送的场所，例如大型工厂、体育馆、展览馆等。

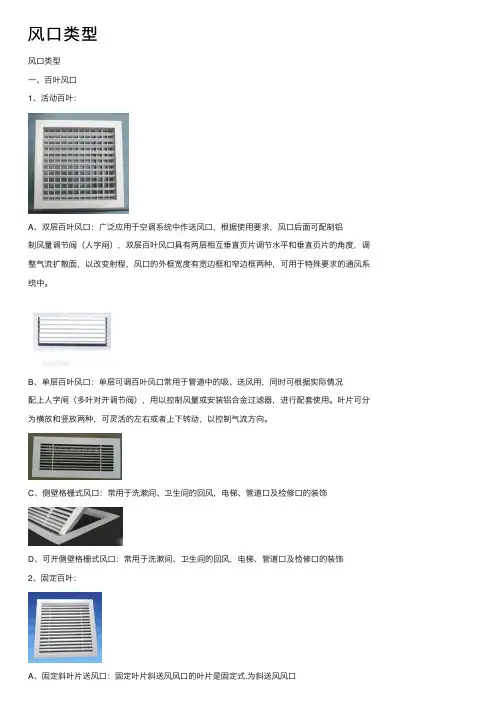

风⼝类型风⼝类型⼀、百叶风⼝1、活动百叶：A、双层百叶风⼝：⼴泛应⽤于空调系统中作送风⼝，根据使⽤要求，风⼝后⾯可配制铝制风量调节阀（⼈字闸），双层百叶风⼝具有两层相互垂直页⽚调节⽔平和垂直页⽚的⾓度，调整⽓流扩散⾯，以改变射程，风⼝的外框宽度有宽边框和窄边框两种，可⽤于特殊要求的通风系统中。

B、单层百叶风⼝：单层可调百叶风⼝常⽤于管道中的吸、送风⽤，同时可根据实际情况配上⼈字闸（多叶对开调节阀），⽤以控制风量或安装铝合⾦过滤器，进⾏配套使⽤。

叶⽚可分为横放和竖放两种，可灵活的左右或者上下转动，以控制⽓流⽅向。

C、侧壁格栅式风⼝：常⽤于洗漱间、卫⽣间的回风，电梯、管道⼝及检修⼝的装饰D、可开侧壁格栅式风⼝：常⽤于洗漱间、卫⽣间的回风，电梯、管道⼝及检修⼝的装饰2、固定百叶：A、固定斜叶⽚送风⼝：固定叶⽚斜送风风⼝的叶⽚是固定式.为斜送风风⼝B、双层固定百叶送风⼝：固定叶⽚斜送风风⼝的叶⽚是固定式.为斜送风风⼝，具有两层相互垂直页⽚调节⽔平和垂直页⽚的⾓度3、外墙防⽔百叶风⼝：A、外墙防⽔百叶风⼝：⼀般⽤于外墙送风和排风⼝，风⼝的叶⽚倾斜⾓度⼤，具有防溅功能，能最⼤限度防⽌风沙和⾬⽔的侵⼊⼆、散流器1、⽅形、矩形散流器：A、四⾯吹散流器：散流器是空调系统中常⽤的送风⼝、具有均匀散流特性及简洁美观的外形，可根据使⽤要求制成正⽅形或长⽅形，能配合任何天花板的装修要求。

散流器的内芯部分可从外框拆离，⽅便安装及清洗。

后⾯可配风⼝调节阀以控制调整风量。

适⽤于播⾳室、医院、剧场、教室、⾳乐厅、图书馆、游艺厅、剧场休息厅、⼀般办公室、商店、旅馆、饭店、及体育馆等。

为了使⼈们在各种环境⾥避免噪⾳的⼲扰以及不适感，除了按性能表确定颈部风速外，还需要考虑安装⾼度及安装场合。

B、三⾯吹散流器2、圆形散流器：A、圆形散流器：圆形散流器⼀般⽤于冷暖送风。

通常安装在顶棚上。

其吹出⽓流呈贴附（平送）型，其结构为多层锥⾯形。

由于室内诱导⽓流⼤于排风量，因此吹出⽓流减速较快。

一、概述
FK-TF4型地板条形风口是我公司开发的新型地板条形风口，主要适用于计算机房、宾馆、图书馆、会议大
厅、剧场等对噪声要求很高的场所送风或回风。

同时地板条形风口具有较强的承载能力，人员可在其上如同在地面上一样地自由活动。

二、型号表示法
三、特点
1、整体结构采用优质挤压铝合金型材,表面经过阳极氧化处理；
2、具有外形美观、整体结构牢固，经久耐用，与装饰结合性能良好；
3、可根据需要配置静压箱（静压箱接管形式标准为侧接，也可根据客户需求配置其他接管形式的静压箱）；
4、该产品安装、拆卸方便，内芯可整体取出便于对风口下面灰尘清理;
5、产品表面标准处理方式为阳极氧化，也可为客户特制符合RAL 标准的其他颜色。

示例:FK -TF4/J /1/1000×200表示为喉颈尺寸1000×200
,表面不喷涂,带静压箱不配阀地板条形风口。

叶片形式一
叶片形式二
五、安装方式
带静压箱带阀安装示意图不带静压箱不带阀安装示意图说明:配静压箱时,箱体形式可根据客户需求定制,调节阀为可选配件。

说明:
1、上述表中规格栏内第一项是地板条形风口的宽度,第二栏内是有效通风面积;
2、表中送风高度值是送风温度和房间温度的温度差为8℃时的测试、推算数值，对应的末端风速为 0.2m/s，如果温差不是8℃时，送风高度将稍有偏差；
3、表中的技术参数其喉颈长度为L=1m。

七、订货需知
1、订货时应按样本的标记示例方法给予唯一确定；
2、本公司保留对此样本的最终解释权和修改权。

送风口知识整理风口总结1.散流器（1）S-TH 条形活叶散流器（FK-25）S-TH 型散流器，其设计独特，其每一组叶片槽内有两个可调的叶片，用以控制气流方向和大小，从外部便可方便的调整，即可作送风口也可做回风口，一般安装在天花板或侧墙上。

（2）S-T 条形散流器（FK-18）S-T 型散流器，用于室内和环形分布的送回风口，可安装在侧墙或天花板上，其段形同FK-T 相同（即中间段、端头段、角度段），其尺寸根据需要任意选用，也可用于弧形风口。

2.活动风口（1）FK-DB 单层百叶风口（FK-2，FK-20）FK-DB 型风口一般用于回风口，当作回风口时常与过滤网配套使用，也可装多叶对开调节阀用以控制风量，百叶角度可以在 0～90°任意调节。

它可分为 a、b 两种型号，区别在于外框和叶片尺寸不同，a 型为宽边框，宽叶片，其余完全相同。

FK-DB1 活芯单层百叶风口为活芯式，方便清洗过滤网，也可当作检修门，外表美观，检修方便。

（2）FK-SB 双层百叶风口（FK-1，FK-19）FK-SB 型风口一般用于送风口，可直接与风机盘管配套使用。

此风口叶片角度可在0～90°范围内任意调节，不同角度，可得到不同的送风距离和不同扩散角，并可配对开多叶调节阀用以控制风量。

它可分为 a、b 两种型号，区别在于外框和叶片尺寸不同，a 型为宽边框，宽叶片，其余完全相同。

3.固定百叶风口（1）FK-T 条形风口（FK-23）FK-T 型风口，常用于集中空调系统送风，可安装在侧墙上或天花板上，FK-T1 型为叶片单向倾斜，FK-T2 型为叶片双向倾斜。

风口宽度和长度尺寸可根据客户需要制作，可制成中间段、端头段（段形类别及规格见下图）。

（2）FK-TH 条形活芯风口（FK-24）FK-TH 型风口，其规格、段形类别（即中间段和左右端头段）均与 FK-T 相同，不同之处在于叶片整体内芯可以取出，便于安装过滤网，用于回风口。

风口的工艺
风口是一种常见的通风设备，主要用于室内通风系统中的空气进出口，可以有效调节室内空气的流通和均衡。

在工艺上，风口通常包含以下几个关键部分：
1. 风口罩：是安装在墙壁、天花板等位置的遮罩，用于将风口与室内空间隔开，防止细颗粒物进入室内。

一般采用金属或塑料制成，具有良好的抗风性能和耐腐蚀能力。

2. 调节装置：风口通常配备有可调节的装置，用于控制通风量和风向。

常见的调节装置有手动调节装置、阻力板、电动装置等，可以根据需要调整通风的强弱和方向。

3. 进风口和出风口：通常风口会分为进风口和出风口两种。

进风口用于引入新鲜空气，通常位于室外或通风管道上；出风口用于排出室内的污浊空气，通常位于室内空间或通风管道上。

进风口和出风口的设计要考虑风速、风压和噪音等因素。

4. 过滤装置：部分风口还会附设过滤装置，用于过滤空气中的杂质和颗粒物，提高室内空气的质量。

常见的过滤装置有初效过滤器、中效过滤器和高效过滤器等。

5. 风机系统：风口通常需要配合风机系统使用，通过风机产生的气流，将空气
吹送到指定的位置。

风机系统包括风机、风管、风机控制设备等，通过控制风机的运行，调节通风风口的通风量和风速。

总之，风口的工艺设计旨在实现室内空气的通风和均匀分配，保持室内空气的清新和舒适。

风口的设计需要考虑多种因素，如通风量、风速、噪音、过滤等，以满足不同场所的通风需求。

格栅送风口 用于一般要求的空调工程 特点：不能调节风量和出风方向
格 栅 送 风 口
格栅送风口
百叶风口
有单层、双层及三层百叶（分为活动与固 定百叶）
百叶送风口：可以进行风量和出风方向调 节。
❖百叶可做成活动可调的，既能
调节风量，也能调节出风方向。 单层百叶送风口：
❖为了满足不同的调节性能要求， 用于一般空调工程
比赛场地 观众席
比赛大厅采用集中式空调全空气系统
气流组织：上送方式、侧送方式、下送 方式和分区送风。
上送方式：送风口安装在比赛大厅顶棚 上，回风口设在座位台阶和比赛场地的 侧壁上。
侧送方式：送风口安装在比赛大厅四周 侧墙上部，回风口设于座位下或比赛场 地侧壁。
分区送风方式：在比赛大厅内，将观众 席和比赛场地分区送风和回风，以适应
泡沫塑料保温材料 以各种树脂为基料，按一定比例加
入发泡剂、催化剂等，经过加热发泡制 成。 有聚丙乙烯泡沫塑料、聚乙烯泡沫塑料、 聚氨酯泡沫塑料等。
发泡橡胶保温材料
涂料
涂料（油漆）：主要起防腐作用 如：防锈漆：防生锈 调和漆：保护与装饰作用 防火漆：阻止火势蔓延 银粉漆：主要作为管道的面漆
