下载文档原格式
大体积混凝土计算：1绝热温升Tmax＝W×Q/(c×γ)＝362×377/(0.96×2400)＝59.2(℃)W----每立方米混凝土实际用水泥量为362kg；Q----425号普通水泥其28天的水化热为377kJ/kg；c----混凝土密度为2400kg/m3；γ----混凝土的比热,取0.96kJ/(kg℃)。
2各龄期的计算温差取混凝土的浇筑温度为5℃，则各龄期的温度升降值为T=Tj+Tmax×ξ(Tj为浇筑温度，Tmax为绝热温升。
)3天T(3)＝45.26(℃)6天T(6)＝44.66(℃)△T'(6) ＝T(3)－T(6) ＝0.59(℃)9天T(9)＝42.30(℃)△T'(9) ＝T(6)－T(9) ＝ 2.37(℃) 12天T(12)＝38.74(℃)△T'(12)＝T(9)－T(12) ＝3.55(℃) 15天T(15)＝31.64(℃)△T'(15)＝T(12)－T(15)＝7.10(℃) 18天T(18)＝26.31(℃)△T'(18)＝T(15)－T(18)＝5.33(℃) 21天T(21)＝22.76(℃)△T'(21)＝T(18)－T(21)＝3.55(℃) 24天T(24)＝19.80(℃)△T'(24)＝T(21)－T(24)＝2.96(℃) 27天T(27)＝17.43(℃)△T'(27)＝T(24)－T(27)＝2.37(℃) 30天T(30)＝16.25(℃)△T'(30)＝T(27)－T(30)＝1.18(℃) 4各龄期混凝土收缩当量温差εy(t)＝εy0M1×M2×M3…M10×（1－e-0.01t)；εy(t)----为混凝土任意时间的收缩（mm/mm）；εy0＝εy(∞)----混凝土标准状态下，εy0＝3.24×10-4；M1…M10----考虑各种非标准条件的修正系数；M1 ----水泥品种为普通水泥，取1；M2 ----水泥细度为5000孔，取1.35；M3 ----骨料为花岗岩，取1；M4 ----水灰比为0.5，取1.2；M5 ----水泥浆量为0.29，取1.1；M6 ----自然养护28天，取0.93；M7 ----环境相对湿度为50%，取1；M8 ----水力半径倒数为0.75，取1.44；M9 ----机械振捣，取1；M10 ----含筋率为0.5％，取0.86。
八、大体积混凝土计算取现场最大承台计算，长10.200m，宽4.8m，厚1.2m。
混凝土为C30，采用28天后期强度配合比，用普通硅酸盐水泥325号，水泥用量mc=147kg/m3，水泥发热量Q=289kj/kg。
混凝土浇筑时的入模温度To=5℃，结构物周围采用砖模板，在模板和混凝土上表面外包两层草袋保温，混凝土比热C=0.96kj/kg·k，混凝土密度ρ=2400kg/ m3。
（1）混凝土最高水化热绝热温度Tmax=mcQ/Cρ=147×289/0.96×2400=18.44℃(2)混凝土1d、3d、7d的水化热绝热温度：T（1）= Tmax×（1-e-mt）=18.44×0.727= 13.42℃T（3）= Tmax×（1-e-mt）=18.44×0.3852=6.61℃T（7）= Tmax×（1-e-mt）=18.44×0.108= 1.99℃（3）混凝土的最终绝热温升：查表得温降系数δ可求得不同龄期的水热温升为：t=3d δ=0.57 Tmaxδ=18.44×0.57=10.51℃t=6d δ=0.54 Tmaxδ=18.44×0.54=9.96℃t=9d δ=0.29 Tmaxδ=18.44×0.29=5.35℃t=12d δ=0.2 Tmaxδ=18.44×0.2=3.69℃t=15d δ=0.14 Tmaxδ=18.44×0.14=2.58℃t=18d δ=0.1 Tmaxδ=18.44×0.1=1.84℃t=3d δ=0.02 Tmaxδ=18.44×0.02=0.37℃混凝土内部的中心温度为：T（3）=To+T（t）δ=5+10.51=15.51℃T（6）=To+T（t）δ=5+9.96=14.96℃T（9）=To+T（t）δ=5+5.35=10.35℃T（12）=To+T（t）δ=5+3.69=8.69℃T（15）=To+T（t）δ=5+2.58=7.58℃T（18）=To+T（t）δ=5+1.84=6.84℃T（21）=To+T（t）δ=5+0.37=5.37℃（4）混凝土的收缩变形值：εy（t）=εy0（1-e-bt）×M1×M2×M3×M4×M5×M6×M7×M8×M9×M10εy（3）=3.24×10-4（1-2.718-0.01×3）×1×0.92×1×0.87×1.45×1.09×0.7×1×1×0.95=0.055×10-4εy（6）=3.24×10-4（1-2.718-0.01×6）×1×0.92×1×0.87×1.45×0.98×0.7×1×1×0.95=0.125×10-4εy（9）=3.24×10-4（1-2.718-0.01×9）×1×0.92×1×0.87×1.45×0.98×0.7×1×1×0.95=0.17×10-4εy（12）=3.24×10-4（1-2.718-0.01×12）×1×0.92×1×0.87×1.45×0.94×0.7×1×1×0.95=0.0.21×10-4εy（15）=3.24×10-4（1-2.718-0.01×15）×1×0.92×1×0.87×1.45×0.93×0.7×1×1×0.95=0.0.26×10-4εy（18）=3.24×10-4（1-2.718-0.01×18）×1×0.92×1×0.87×1.45×0.93×0.7×1×1×0.95=0.3×10-4各龄期的收缩当量温差T（3）=-εy3/a=-0.055×10-4/10×10-6=-0.55℃≈-1℃T（6）=-εy3/a=-0.12×10-4/10×10-6=-1.2℃≈-1℃T（9）=-εy3/a=-0.17×10-4/10×10-6=-1.7℃≈-2℃T（12）=-εy3/a=-0.21×10-4/10×10-6=-2.1℃≈-2℃T（15）=-εy3/a=-0.26×10-4/10×10-6=-2.6℃≈3℃T（18）=-εy3/a=-0.3×10-4/10×10-6=-3℃（5）C30混凝土各龄期的弹性模量E（3）=3.0×10-4（1-e-0.09×3）=0.72×10-4 N/MM2E（6）=3.0×10-4（1-e-0.09×6）=1.26×10-4 N/MM2E（9）=3.0×10-4（1-e-0.09×9）=1.68×10-4 N/MM2E（12）=3.0×10-4（1-e-0.09×12）=1.98×10-4 N/MM2E（15）=3.0×10-4（1-e-0.09×15）=2.22×10-4 N/MM2E（18）=3.0×10-4（1-e-0.09×18）=2.4×10-4 N/MM2（6）各龄期混凝土松弛系数S（63）=0.208 S（9）=0.214 S（12）=0.215 S（15）=0.233S（18）=0.252（6）最大拉应力计算：取a=1.0×10-5 γ=0.15 Ck=1.0 N/MM2 H=1200mm L =10200mm计算个温差引起的应力从3d到6d引起的应力β=√Ck/ H E（t）=1.0×10-5 /1200·1.26×104=0.0026β= L/2=1.3 cosh·β=2.58Б（6）=a/1-γ【1-1/ cosh·β】E（t）×T（t）×S（t）=1.0×10-5 /1-0.15【1-1/2.58】×1.26×104×-1℃×0.208=0.019 N/MM2从6d到9d引起的应力β=√Ck/ H E（t）=1.0×10-5 /1200·1.68×104=0.0002β= L/2=1.14 cosh·β=1.95Б（9）=a/1-γ【1-1/ cosh·β】E（t）×T（t）×S（t）=1.0×10-5 /1-0.15【1-1/1.95】×1.68×104×-2℃×0.214=0.020 N/MM2从9d到12d引起的应力β=√Ck/ H E（t）=1.0×10-5 /1200·1.98×104=0.0002β= L/2=1.14 cosh·β=1.95Б（12）=a/1-γ【1-1/ cosh·β】E（t）×T（t）×S（t）=1.0×10-5 /1-0.15【1-1/1.95】×1.98×104×-2℃×0.215=0.049 N/MM2从12d到15d引起的应力β=√Ck/ H E（t）=1.0×10-5 /1200·2.22×104=0.00019β= L/2=0.99 cosh·β=1.51Б（15）=a/1-γ【1-1/ cosh·β】E（t）×T（t）×S（t）=1.0×10-5 /1-0.15【1-1/1.51】×2.22×104×-3℃×0.223=0.062 N/MM2从15d到18d引起的应力β=√Ck/ H E（t）=1.0×10-5 /1200·2.4×104=0.00019β= L/2=0.99 cosh·β=1.51Б（18）=a/1-γ【1-1/ cosh·β】E（t）×T（t）×S（t） =1.0×10-5 /1-0.15【1-1/1.51】×2.48×104×-3℃×0.252=0.073 N/MM2Б（max）=Б（6）+Б（9）+ Б（12）+Б（15）+ Б（18）=0.019+0.02+0.049+0.062+0.073=0.223 N/MM2混凝土抗拉强度设计值取1.5 N/MM2，则抗裂安全度：K=1.5/0.223=6.7 N/MM2＞1.15满足抗裂条件故知不会出现裂缝。
Th= m c Q/C ρ（1-е-mt）式中：Th—混凝土的绝热温升（℃）；m c ——每m 3混凝土的水泥用量，取3；Q——每千克水泥28d 水化热，取C——混凝土比热，取0.97[KJ/（Kg·K）]；ρ——混凝土密度，取2400（Kg/m3）；е——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变，取2、混凝土内部中心温度计算T 1（t）=T j +Thξ（t）式中：T 1（t）——t 龄期混凝土中心计算温度，是混凝土温度最高值T j ——混凝土浇筑温度，取由上表可知，砼第6d左右内部温度最高，则验算第6d砼温差2、混凝土养护计算混凝土表层（表面下50-100mm 处）温度，底板混凝土表面采用保温材料（阻燃草帘）蓄热保温养护，并在草袋上下各铺一层不透风的塑料薄膜。
地下室外墙1200 厚混凝土表面，双面也采用保温材料（阻燃草帘）蓄热保温养护，并在草袋上下各铺一层不透风的塑料薄膜。
计算结果如下表ξ（t）——t 龄期降温系数，取值如下表大体积混凝土热工计算1、绝热温升计算计算结果如下表：①保温材料厚度δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T 2）式中：δ——保温材料厚度（m）；λi ——各保温材料导热系数[W/（m·K）] ，取λ——混凝土的导热系数，取2.33[W/（m·K）]T 2——混凝土表面温度：23.9（℃）（Tmax-25）T q ——施工期大气平均温度：25（℃）T 2-T q —--1.1（℃）T max -T 2—21.0（℃）K b ——传热系数修正值，取δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T2）*100=-0.32cm故可采用一层阻燃草帘并在其上下各铺一层塑料薄膜进行养护。
②混凝土保温层的传热系数计算β=1/[Σδi /λi +1/βq ]δi ——各保温材料厚度λi ——各保温材料导热系数[W/（m·K）]βq ——空气层的传热系数，取23[W/（m 2·K）]代入数值得：β=1/[Σδi /λi +1/βq ]=48.83③混凝土虚厚度计算：hˊ=k·λ/βk——折减系数，取2/3；λ——混凝土的传热系数，取2.33[W/（m·K）]hˊ=k·λ/β=0.0318④混凝土计算厚度：H=h+2hˊ= 1.66m ⑤混凝土表面温度T 2（t）= T q +4·hˊ（H- h）[T 1（t）- T q ]/H 2式中：T 2（t）——混凝土表面温度（℃）T q —施工期大气平均温度（℃）hˊ——混凝土虚厚度（m）H——混凝土计算厚度（m）式中： hˊ——混凝土虚厚度（m）式中：β——混凝土保温层的传热系数[W/（m 2·K）]T 1（t）——t 龄期混凝土中心计算温度（℃）不同龄期混凝土的中心计算温度（T 1（t））和表面温度（T 2（t））如下表。
10-7-2-1 大体积混凝土温度计算公式1．最大绝热温升（二式取其一）（1）T h＝（m c＋k·F）Q/c·ρ（2）T h＝m c·Q/c·ρ（1－e-mt）（10-43）式中 T h——混凝土最大绝热温升（℃）；m c——混凝土中水泥（包括膨胀剂）用量（kg/m3）；F——混凝土活性掺合料用量（kg/m3）；K——掺合料折减系数。
粉煤灰取0.25~0.30；Q——水泥28d水化热（kJ/kg）查表10-81；不同品种、强度等级水泥的水化热表10-81水泥品种水泥强度等级水化热Q（kJ/kg）3d 7d 28d硅酸盐水泥42.5 314 354 375 32.5 250 271 334矿渣水泥32.5 180 256 334c——混凝土比热、取0.97［kJ/（kg·K）］；ρ——混凝土密度、取2400（kg/m3）；e——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变。
查表10-82。
系数m 表10-82浇筑温度（℃） 5 10 15 20 25 30 m（l/d）0.295 0.318 0.340 0.362 0.384 0.4062．混凝土中心计算温度T1（t）＝T j＋T h·ξ（t）式中 T1（t）——t龄期混凝土中心计算温度（℃）；T j——混凝土浇筑温度（℃）；ξ（t）——t龄期降温系数、查表10-83。
降温系数ξ表10-83浇筑层厚度（m）龄期t（d）3 6 9 12 15 18 21 24 27 301.0 0.36 0.29 0.17 0.09 0.05 0.03 0.011.25 0.42 0.31 0.19 0.11 0.07 0.04 0.031.50 0.49 0.46 0.38 0.29 0.21 0.15 0.12 0.08 0.05 0.042.50 0.65 0.62 0.57 0.48 0.38 0.29 0.23 0.19 0.16 0.153.00 0.68 0.67 0.63 0.57 0.45 0.36 0.30 0.25 0.21 0.194.00 0.74 0.73 0.72 0.65 0.55 0.46 0.37 0.30 0.25 0.243．混凝土表层（表面下50~100mm处）温度1）保温材料厚度（或蓄水养护深度）δ＝0.5h·λx（T2－T q）K b/λ（T max－T2）（10-45）式中δ——保温材料厚度（m）；λx——所选保温材料导热系数[W/（m·K）]查表10-84；几种保温材料导热系数表10-84材料名称密度（kg/m3）导热系数λ［W/（m·K）材料名称密度（kg/m3）导热系数λ［W/（m·K）］建筑钢材7800 58 矿棉、岩棉110~200 0.031~0.06 钢筋混凝土2400 2.33 沥青矿棉毡100~160 0.033~0.052 水0.58 泡沫塑料20~50 0.035~0.047 木模板500~700 0.23 膨胀珍珠岩40~300 0.019~0.065 木屑0.17 油毡0.05 草袋150 0.14 膨胀聚苯板15~25 0.042沥青蛭石板350~400 空气0.03膨胀蛭石80~200 0.047~0.07 泡沫混凝土0.10 T2——混凝土表面温度（℃）；T q——施工期大气平均温度（℃）；λ——混凝土导热系数，取2.33W/（m·K）；T max——计算得混凝土最高温度（℃）；计算时可取T2－T q＝15~20℃T max＝T2＝20~25℃K b——传热系数修正值，取1.3~2.0，查表10-85。
已知条件：墩身Ⅰ砼共412m3,强度C50 ,由于值冬季施工，砼既要满足冬季施工，又要按大体积砼考虑。
砼有沈铁大城商品砼站供应，为暖站拌合，拌合出料温度不小于10℃，入模温度T不小于5℃。
每M3砼的水泥用量（普硅５２５）：Ｗ＝４８６kg/m3水泥发热量：Ｑ＝４６１KJ/kg 混凝土密度：p=2400kg/m3砼配比如下：（kg/１m3）砼比热：０.９６Ｊ／（kg/℃）（一）混凝土内部中心温度（绝热温升）计算：1. 砼的最高绝热温升当结构厚度在1．8ｍ以上时，可只考虑水泥用量及浇注温度影响。
Tmax=T+W/10=5+486×1.15/10=61℃砼3、7天的绝热温升分别为：T(t)= Tmax(1-e-mt) 其中m=0.013,t为砼龄期h;T(3)=37℃T(7)=54℃2. 砼内部中心温度计算a. 大体积砼内实际最高温度（按3.4m计算厚度）Ｔ１max=T+ T(t)×ξξ指不同浇注块厚度的温降系数，3天取0.7,7天取0.68;则3天Tmax=5+37x0.7=30.9℃7天Tmax=5+54x0.68=41.72℃（二）表面温度计算（考虑砼表面覆盖一层草袋，周边设两层帆布，布设4台15kw的暖风机，使周边气温控制在5~10℃左右）Tb=Tq+4h’(H-h’)△T/H2H为混凝土的计算厚度，H=3.4+2h’=3.4+2x0.5=4.4mh为混凝土的实际厚度3.4米h’ 为混凝土的虚厚度(m)* h’=kλ/V=0.666×2.33/3.112=0.5λ砼的导热系数，取消2.33w/m/kV模板及保温层的传热系数（w/m2k）V=1/(∑δi/αi_+Rw)=1/(0.018/0.17+0.01/0.058+0.043)=1/0.321=3.112ΔT(t)为各龄期砼内最高气温与外界气温之差。
ΔT(3)= Tmax-Tq=30.9-8=22.9℃ΔT(7)= Tmax-Tq=41.72-8=33.7℃则3天表面温度为Tb(3)=8+0.5×4(4.4-0.5) ×22.9/4.42=17.2℃7天表面温度为Tb(7)=8+0.5×4(4.4-0.5) ×33.7/4.42=21.6℃（三）体积内外温差引起的温度应力：1. 各龄期的砼的弹性模量Ｅ（１3）＝Ｅ０（１－e-0.09t）=3.45×104×0.236=8.163×103Ｅ（１7）＝Ｅ０（１－e-0.09t）=3.45×104×0.467=1.613×1042. 砼的二维温度应力计算式如下σ＝Ｅ（１t）α△Ｔ Sh(t)Rk／（１－μ）砼的最大综合温度差（℃）3天为△Ｔ＝Ｔ０＋２×Ｔ（１５）／３＋Ｔ１（t）＝5＋2×37/3＋2＝31.667℃7天为△Ｔ＝Ｔ０＋２×Ｔ（１５）／３＋Ｔ１（t）＝5＋2×54/3＋2＝43℃砼的松弛系数Sh(t) ，3天取0.57,7天取0.502；砼的外约束系数Rk取0.3；砼的泊松比μ取0.15。
Th= m c Q/C ρ（1-е-mt）式中：Th—混凝土的绝热温升（℃）；m c ——每m 3 混凝土的水泥用量，取3；Q——每千克水泥28d 水化热，取C——混凝土比热，取0.97[KJ/（Kg·K）]；ρ——混凝土密度，取2400（Kg/m3）；е——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变，取2、混凝土内部中心温度计算T 1（t）=T j +Thξ（t）式中：T 1（t）——t 龄期混凝土中心计算温度，是混凝土温度最高值T j ——混凝土浇筑温度，取由上表可知，砼第9d左右内部温度最高，则验算第9d砼温差2、混凝土养护计算1、绝热温升计算计算结果如下表ξ（t）——t 龄期降温系数，取值如下表大体积混凝土热工计算计算结果如下表：混凝土表层（表面下50-100mm 处）温度，底板混凝土表面采用保温材料（阻燃草帘）蓄热保温养护，并在草袋上下各铺一层不透风的塑料薄膜。
地下室外墙1200 厚混凝土表面，双面也采用保温材料（阻燃草帘）蓄热保温养护，并在草袋上下各铺一层不透风的塑料薄膜。
①保温材料厚度δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T 2）式中：δ——保温材料厚度（m）；λi ——各保温材料导热系数[W/（m·K）] ，取λ——混凝土的导热系数，取2.33[W/（m·K）]T 2——混凝土表面温度：39.6（℃）（Tmax-25）T q ——施工期大气平均温度：30（℃）T 2-T q —-9.6（℃）T max -T 2—21.0（℃）K b ——传热系数修正值，取δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T2）*100=4.46cm故可采用两层阻燃草帘并在其上下各铺一层塑料薄膜进行养护。
②混凝土保温层的传热系数计算β=1/[Σδi /λi +1/βq ]δi ——各保温材料厚度λi ——各保温材料导热系数[W/（m·K）]βq ——空气层的传热系数，取23[W/（m 2·K）]代入数值得：β=1/[Σδi /λi +1/βq ]= 2.76③混凝土虚厚度计算：hˊ=k·λ/βk——折减系数，取2/3；λ——混凝土的传热系数，取2.33[W/（m·K）]hˊ=k·λ/β=0.5628④混凝土计算厚度：H=h+2hˊ= 3.63m⑤混凝土表面温度T 2（t）= T q +4·hˊ（H- h）[T 1（t）- T q ]/H 2式中：T 2（t）——混凝土表面温度（℃）T q —施工期大气平均温度（℃）hˊ——混凝土虚厚度（m）H——混凝土计算厚度（m）式中： hˊ——混凝土虚厚度（m）式中：β——混凝土保温层的传热系数[W/（m 2·K）]T 1（t）——t 龄期混凝土中心计算温度（℃）不同龄期混凝土的中心计算温度（T 1（t））和表面温度（T 2（t））如下表。
1 混凝土泵输出量和搅拌车数量计算1 泵车数量计算N=q nq max·η=120140∗0.6=2式中：q n-混凝土浇筑数量，取q n=120m3/h；q max-混凝土输送泵车最大排量，取q max=140m3/h；η-泵车作业效率，取η=0.6。
2 每台泵车需配备的混凝土搅拌车数量计算N=Q1V(LS+T t)=75.620(7.630+2060)=3式中：Q1-混凝土泵的实际输出量Q1=Q max·α·η=140*0.9*0.6=75.6m3/h；V-每台混凝土搅拌车容量，取V=20m3；S-混凝土搅拌车平均行车速度，取30km/h；L-搅拌桩到施工现场往返距离，取7.6km；T t-每台混凝土搅拌车总计停歇时间，取20min。
2 混凝土温升计算1 水泥水化热计算水泥水化热可按下式计算：Q0=4（3.1）7/Q7−3/Q3-在龄期3d 时的累积水化热(kJ/kg)；式中：Q3-在龄期7d 时的累积水化热(kJ/kg)；Q7Q-水泥水化热总量(kJ/kg)。
不同龄期水泥水化热见表3.1-1。
表3.1-1 水泥在不同期限内的发热量计算得Q=392.37kJ/kg。
2 胶凝材料水化热计算胶凝材料水化热可按下式计算：Q=(k1+k2−1)Q0（3.2）式中：Q-胶凝材料水化热总量(kJ/kg)；k1-粉煤灰掺量对应的水化热调整系数，取值见表3.1-2。
k2-矿渣粉掺量对应的水化热调整系数，取值见表3.1-2。
表3.1-2 不同掺量掺合料水化热调整系数注：表中掺量为掺合料占总胶凝材料用散的百分比。
本项目承台C40混凝土粉煤灰掺量为14.9%，不掺矿渣。
故Q=0.955*Q=374.71kJ/kg。
3 混凝土绝热升温值计算混凝土绝热温升值可按下式计算：T(t)=WQCρ(1−e−mt)（3.3）式中： T(t)-混凝土龄期为t 时的绝热温升(℃)；W-每立方米混凝土的胶凝材料用量(kg/m3)；C-混凝土的比热容，可取0.92～1.00[kJ/(kg·℃)]，取0.96kJ/(kg·℃)；ρ-混凝土的质量密度，根据配合比取2417.4kg/m3；t-混凝土龄期(d)，取3d、6d、9d、12d、15d、18d、21d；m-与水泥品种、用量和入模温度等有关的单方胶凝材料对应系数。
大体积混凝土相关计算第一节浇筑体温度应力和收缩应力计算1混凝土绝热温升计算T t=WQCρ(1−e−mt)m=km0，m0=AW+B，W=λW C，k=k1+k2—1式中：T(t)——混凝土龄期为t时的绝热温升(℃)；W——每立方米混凝土的胶凝材料用量(kg/m3)；C—混凝土的比热容，可取0.92～1.00[kJ/(kg·℃)]，取0.97；ρ——混凝土的质量密度，可取2400～2500( kg/m3)，取2400；t——混凝土龄期（d)；m——与水泥品种、用量和入模温度等有关的单方胶凝材料对应系数。
按20℃入模温度考虑，k取值0.85+0.86-1=0.71，W取值0.65×435=282.75kg，m0取值0.0024×282.75+0.5159=1.195，m取值0.71×1.195=0.848计算过程：龄期3d的绝热温升：T（3d）＝282.75×314×（1-e-0.848×3）/（0.97×2400）=35.14℃龄期7d的绝热温升：T（7d）=282.75×354×（1-e-0.848×7）/（0.97×2400）=38.04℃龄期28d的绝热温生：T（28d）=282.75×375×（1-e-0.848×28）/（0.97×2400）=45.55℃T m=282.75×375×1/（0.97×2400）=45.55℃不同品种、强度等级水泥的水化热：2混凝土收缩值的当量温度计算εy（t）=εy0（1−e−0.01t）∙M1∙M2∙M3∙∙∙M11T y(t)=εy（t）/α式中:εy——龄期为t时，混凝土收缩引起的相对变形值；εy0——在标准试验状态下混凝土最终收缩的相对变形值，取4.0×10-4；M1、M2、…M1——混凝土收缩变形不同条件影响修正系数；T y(t)——龄期为t时，混凝土收缩值当量温度；α——混凝土的线膨胀系数，取1.0×10-5。
大体积混凝土计算公式1.温度计算公式1最大绝热温升T h =(W c+K·F) Q/ C·ρT h------混凝土最大绝热温升(℃)W c---混凝土中水泥用量（kg/m3）F----混凝土中标活性掺合料用量（kg/m3）K---掺合料折减系数。
粉煤灰取0.25～0.30Q----水泥28d水化热（KJ/kg）。
C----混凝土比热.取0.97（KJ/kg . k）ρ—混凝土密度.取2400（kg/m3）不同品种.标号水泥的水化热2.混凝土中心计算温度T1(t) =T j+T h·ξ(t)……(5-5-7).T1(t)-----t岭期混凝土中心计算温度（℃）T j =混凝土浇筑温度（℃）ξ(t) =t龄期降温系数。
降温系数ξ3 混凝土表层（表面下50～100mm处）温度（1）保温材料厚度（或蓄水养护深度）δ=0.5h·λx(T2-T q)k b/λ(T max-T2)δ---保温材料厚度(m)h---大体积混凝土厚度(m)λx--所选保温材料导热系数(w/mk),T2---混凝土表面温度(℃)T q---环境平均温度(℃)K b---修正值.取1.3～2.0λ---混凝土导热系数,取2.33(w/m.k)T max----计算得混凝土最高温度(℃)计算时可取T2 - T q=15～ 20 ℃T max - T2=20～25℃几种保温材料导热系数传热系Kb数修正值K b1值为一般刮风情况（风速＜4m/s,结构位置/＞25m）K b2值为刮大风情况如采用蓄水养护方法. 蓄水深度h w= X·M(T max-T2)K b·λw/(700T j+0.28w c·Q) ……(5-5-9)其中：M=F/Vh w-----养护水深度（m）X-----混凝土维持到指定温度的延续时间，既蓄水养护时间（h）M-----混凝土机构表面系数（1/m）F------与大气接触的表面积（m2）V------混凝土体积（m3）T max - T2-----一般取20～25（℃）K b------传热系数修正值700-----混凝土热容量，既比热与表观密度的乘积（KJ/ m3 k）(2)混凝土表面保温层及摸板的传热系数β＝1/[Σδi/λi+1/βq]其中：β---混凝土表面保温层及模板的传热系数（w/m k）δi------各保温材料厚度（m）λi-----各保温材料导热系数（w/m2 k）(3)混凝土虚厚度h’=k·λ/β…………(5-5-11)其中：h’---混凝土虚厚度（m）k----折减系数，2/3（w/m2k）(4) 混凝土计算厚度H=h+2h’…………(5-5-12)其中：H---混凝土计算厚度（m）h---混凝土实际厚度（m）(5)混凝土表层温度T2（t）=T q+4·h’(H-h’) [T1(t)-t q]/H2其中：T2（t）----混凝土表面温度（℃）T q----施工期大气平均温度（℃）h’----混凝土虚厚度（m）H----混凝土计算厚度（m）T1(t)----混凝土中心温度（℃）4混凝土内平均温度T m(t)=[ T1(t)+ T2(t)]/2T m(t)----混凝土内平均温度（℃）。

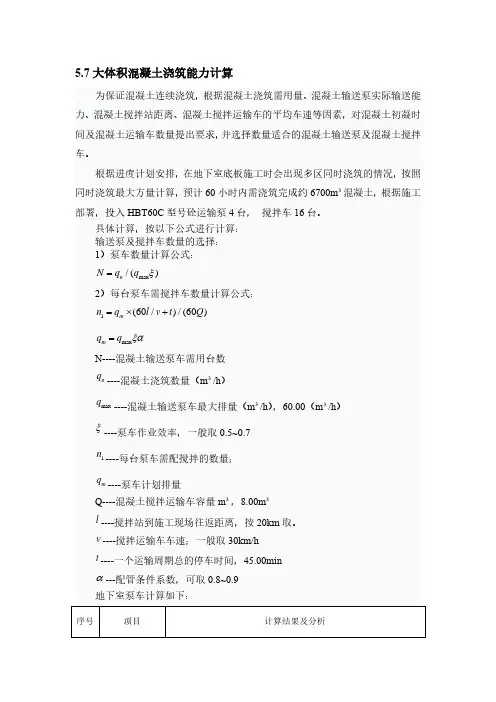

5.7大体积混凝土浇筑能力计算5.2混凝土浇筑（1）搅拌站混凝土供应能力应满足混凝土连续施工的需要，现场等待浇筑的混凝土量不得少于120m³/h。
泵送过程中，为保证施工质量，将安排不同班次轮流进行施工，确保人停机不停，保证混凝土浇筑的连续性。
（2）采用“同步浇捣，同时后退，分层堆积，逐步到顶，循序渐进”的布送工艺。
（3）结构长度超过厚度3倍时采用斜面分层浇筑，分层厚度不宜大于500mm，不得大于振动棒长的1.2倍；浇筑时从端部底部开始逐渐上移，循环推进，使浇筑层成斜面逐渐上移，斜面坡度控制在1：3左右，通过标尺杆进行控制；每一层面混凝土振捣在混凝土自然形成的坡面上、中、下三个部位进行，振捣移动距离不得大于振动半径的1.5倍，要振捣充分；加深部位分两至三次浇捣，避免漏振而影响混凝土的施工质量。
（4）超过1.5m的承台采用水平分层浇筑的方式，且进行进退管。
分层厚度不大于500mm，且不得大于振动棒长的1.25倍。
（5）浇筑时要注意处理泌水问题。
当每层混凝土浇筑接近尾声时，应人为将水引向低洼边部，缩为小水潭，然后用小水泵将水抽至附近排水井。
5.3混凝土振捣（1）混凝土振捣时，要做到“快插慢拔”，上下抽动，均匀振捣，宜从低处开始。
重点控制两头，即混凝土流淌的最近点和最远点。
（2）振捣时，不能漏振，尽可能采用两次振捣工艺，以提高混凝土的密实度。
（3）振动器在每一插点上的振捣延续时间，以混凝土表面呈水平并出现水泥浆和不再出现气泡、不再显著沉落为度，振捣时间一般约在20~30s，使用高频振动器可酌情缩短时间，但最短不少于10s。
时间过短，混凝土不易振实，过长会引起混凝土离析。
（4）除了钢筋稠密处采用斜向振捣外，其他部位均采用垂直振捣，振捣点的间距为400mm左右，插点距离板底200mm。
（5）斜面分层浇筑时，每一层混凝土的振捣在自然形成的坡面上进行，振捣移动距离不得大于振动半径的1.5倍。
振捣倾斜混凝土表面时，应由斜面底部逐渐向高处移动，以保证混凝土振实。
混凝土及钢筋混凝土工程量计算规则混凝土及钢筋混凝土工程量计算规则是指在建筑工程中，根据设计图纸和施工方案，计算混凝土及钢筋混凝土的用量及配比的一项技术活动。
准确的工程量计算可以保证施工过程中的材料供应及施工进度的控制，保证工程的质量和安全。
混凝土工程量计算规则：1.根据设计图纸确定工程结构的尺寸，计算混凝土的体积。
一般计算公式如下：V=S×h，其中V为混凝土的体积，S为截面积，h为高度。
2.根据工程要求及设计标准，确定混凝土配合比。
配合比一般包括水泥、砂、石子和水的比例。
3.根据混凝土的体积及配合比，计算所需要的材料用量。
例如，计算水泥用量，可以根据配合比中水泥的比例和混凝土体积计算得出。
4.在计算材料用量时，一般要考虑到浪费和损耗。
浪费一般是按照一定比例进行计算，通常为5%-10%。
损耗则根据工程的实际情况进行估算。
5.根据计算的材料用量，确定混凝土的总成本，包括人工、机械等直接费用及间接费用。
钢筋混凝土工程量计算规则：1.根据设计图纸和工程要求，计算钢筋混凝土结构的体积。
计算方法和混凝土工程量计算类似。
2.根据设计要求和规范，确定钢筋的配筋率。
配筋率一般以百分比表示，是指钢筋截面面积与混凝土截面积的比值。
3.根据钢筋的配筋率，计算所需要的钢筋用量。
钢筋的计算一般按照长度进行，根据配筋率和结构的长度计算得出。
4.在计算钢筋用量时，同样需要考虑到浪费和损耗。
浪费和损耗的计算方法与混凝土工程量计算一致。
5.根据计算的钢筋用量，确定钢筋的总成本和加工费用。
总结起来，混凝土及钢筋混凝土工程量计算规则是根据设计要求和规范，通过计算来确定混凝土和钢筋的用量及配比，以保证施工过程中的材料供应和施工进度的控制，从而保证工程的质量和安全。
这种计算工作需要进行详细的施工方案和图纸的分析，并且需要对各种材料的性质和性能有一定的了解，才能进行准确的计算。

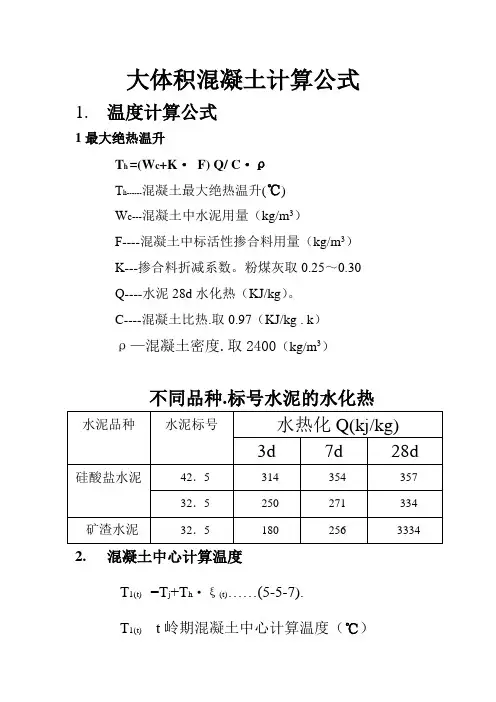

大体积混凝土计算公式1.温度计算公式
1最大绝热温升
T h =(W c+K·F) Q/ C·ρ
T h------混凝土最大绝热温升(℃)
W c---混凝土中水泥用量（kg/m3）
F----混凝土中标活性掺合料用量（kg/m3）
K---掺合料折减系数。
粉煤灰取0.25～0.30
Q----水泥28d水化热（KJ/kg）。
C----混凝土比热.取0.97（KJ/kg . k）
ρ—混凝土密度.取2400（kg/m3）
不同品种.标号水泥的水化热
2.混凝土中心计算温度
T1(t) =T j+T h·ξ(t)……(5-5-7).
T1(t)-----t岭期混凝土中心计算温度（℃）
T j =混凝土浇筑温度（℃）
ξ(t) =t龄期降温系数。
降温系数ξ
3 混凝土表层（表面下50～100mm处）温度（1）保温材料厚度（或蓄水养护深度）
δ=0.5h·λx(T2-T q)k b/λ(T max-T2)
δ---保温材料厚度(m)
h---大体积混凝土厚度(m)
λx--所选保温材料导热系数(w/mk),
T2---混凝土表面温度(℃)
T q---环境平均温度(℃)
K b---修正值.取1.3～2.0
λ---混凝土导热系数,取2.33(w/m.k)
T max----计算得混凝土最高温度(℃)
计算时可取T2 - T q=15～ 20 ℃T max - T2=20～25℃
几种保温材料导热系数
传热系Kb数修正值
K b1值为一般刮风情况（风速＜4m/s,结构位置/＞25m）K b2值为刮大风情况
如采用蓄水养护方法. 蓄水深度
h w= X·M(T max-T2)K b·λw/(700T j+0.28w c·Q) ……(5-5-9)
其中：M=F/V
h w-----养护水深度（m）
X-----混凝土维持到指定温度的延续时间，
既蓄水养护时间（h）
M-----混凝土机构表面系数（1/m）
F------与大气接触的表面积（m2）
V------混凝土体积（m3）
T max - T2-----一般取20～25（℃）
K b------传热系数修正值
700-----混凝土热容量，既比热与表观密度的乘积（KJ/ m3 k）
(2)混凝土表面保温层及摸板的传热系数
β＝1/[Σδi/λi+1/βq]
其中：β---混凝土表面保温层及模板的传热系数（w/m k）
δi------各保温材料厚度（m）
λi-----各保温材料导热系数（w/m2 k）
(3)混凝土虚厚度
h’=k·λ/β…………(5-5-11)
其中：h’---混凝土虚厚度（m）
k----折减系数，2/3（w/m2k）
(4) 混凝土计算厚度
H=h+2h’…………(5-5-12)
其中：H---混凝土计算厚度（m）
h---混凝土实际厚度（m）
(5)混凝土表层温度
T2（t）=T q+4·h’(H-h’) [T1(t)-t q]/H2
其中：T2（t）----混凝土表面温度（℃）
T q----施工期大气平均温度（℃）
h’----混凝土虚厚度（m）
H----混凝土计算厚度（m）
T1(t)----混凝土中心温度（℃）
4混凝土内平均温度
T m(t)=[ T1(t)+ T2(t)]/2
T m(t)----混凝土内平均温度（℃）。
