简单电路

1、最基本的电路是由电源、开关、导线、用电器等部分构成。

2、用电器：像灯泡这样利用电能工作，把电能转变为其余形式的能的装置叫做用电器。

如：电灯，电视机，电动机，电铃等。

3、电源：为用电器供给电能的装置叫电源。

如发电机，电池等。

电源是把其余形式的能转变为电能。

如干电池是把化学能转变为电能。

发电机则由机械能转变为电能。

4、开关：在电路中，控制电路通断的装置叫开关。

5、导线：把电源、开关、用电器、连结起来起导电作用的金属线称为导线。

6、电路的三种状态：通路、断路、短路。

7、通路：连结好电路后，闭合开关，灯泡发光。

这类到处连通的电路，叫做通路。

(又叫闭合电路 )8、断路：一个电路假如没有闭合开关，或导线没有连结好，电路在某处断开，处在这类状态的电路叫做断路。

(又称开路 )9、短路：不经过用电器，直接用导线把电源两极连结起来的电路，叫做短路。

10、电路图：我们常用规定的符号表示电路中的元器件，把这些符号用代表导线的线段连结起来，就能够表示由实物构成的电路，这类图就叫做电路图。

11、电路的连结方式分：串连和并联两种。

12、电流方向：人们规定正电荷定向挪动的方向为电流的方向。

13、电流用符号 I 表示，国际单位是：安培 (A) 常用单位是：毫安(mA) 、微安 (μA) 。

1 安培 =103 毫安 =106 微安。

14、丈量电流的仪表是：电流表，它的使用规则是：①电流表要串连在电路中;②接线柱的接法要正确，使电流从“ +”接线柱入，从“ -”接线柱出 ;③被测电流不要超出电流表的量程;④绝对不同意不经过用电器而把电流表连到电源的两极上。

15、实验室中常用的电流表有两个量程：① 0～安，每小格表示的电流值是安;② 0～3 安，每小格表示的电流值是安。

16、电压 (U): 电压是使电路中形成电流的原由，电源是供给电压的装置。

电路中有电压不必定有电流，有电流电路的两头必有电压。

17、电压 U 的国际单位是：伏特(V); 常用单位是：千伏(KV) 、毫伏(mV) 、微伏 (μ V) 。

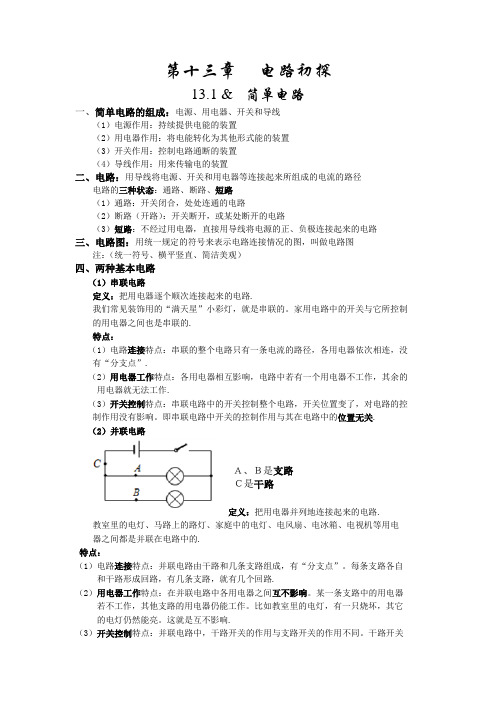

第十三章电路初探13.1 & 简单电路一、简单电路的组成：电源、用电器、开关和导线（1）电源作用：持续提供电能的装置（2）用电器作用：将电能转化为其他形式能的装置（3）开关作用：控制电路通断的装置（4）导线作用：用来传输电的装置二、电路：用导线将电源、开关和用电器等连接起来所组成的电流的路径电路的三种状态：通路、断路、短路（1）通路：开关闭合，处处连通的电路（2）断路（开路）：开关断开，或某处断开的电路（3）短路：不经过用电器，直接用导线将电源的正、负极连接起来的电路三、电路图：用统一规定的符号来表示电路连接情况的图，叫做电路图注：（统一符号、横平竖直、简洁美观）四、两种基本电路（1）串联电路定义：把用电器逐个顺次连接起来的电路.我们常见装饰用的“满天星”小彩灯，就是串联的。

家用电路中的开关与它所控制的用电器之间也是串联的.特点：（1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”.（2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器就无法工作.（3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。

即串联电路中开关的控制作用与其在电路中的位置无关.（2）并联电路Ａ、Ｂ是支路Ｃ是干路定义：把用电器并列地连接起来的电路.教室里的电灯、马路上的路灯、家庭中的电灯、电风扇、电冰箱、电视机等用电器之间都是并联在电路中的.特点：（1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。

每条支路各自和干路形成回路，有几条支路，就有几个回路.（2）用电器工作特点：在并联电路中各用电器之间互不影响。

某一条支路中的用电器若不工作，其他支路的用电器仍能工作。

比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。

这就是互不影响.（3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。

干路开关起着总开关的作用，控制整个电路。

小学科学《简单电路》教学设计完整版一、教材分析《简单电路》是苏教版五年级上册第三单元第一课，在《小学科学课程标准》中属于物质科学领域中“6.4.1 电路时包括电源在内的闭合回路，电路的通断可以被控制”的部分知识。

本课是学生学习电学知识的第一课，为学生打开了新的领域之门，为学生以后的学习打下基础。

本课的主要教学内容分为四部分，第一是提供一个问题情境，让学生思考平时生活中常见灯泡是如何亮起来的；第二部分是动手操作，让学生用电池、导线、灯泡等基本元件连接成一个简单电路，在了解基本电路的基础上让学生拓展将灯泡换成其他用电器；第三部分是动手将开关加入电路中；第四部分是拓展活动制作一个红绿灯，内容上层层递进，使学生在由浅入深的活动中逐渐认识简单电路。

二、学情分析本节课的授课对象是小学五年级学生，通过前四年的科学学习，学生对有关电的现象以及电在日常生活中的应用有了一定的了解，但对于电路的连接以及小灯泡是怎么亮起来的还是不太了解，根据皮亚杰认知发展理论，五年级学生已经初步形成了一定的学习态度，学会掌握初步的科学定义与逻辑论证，对于动手实验极其感兴趣并且接触了一定的科学方法，因此在本课程教学中，我将结合教学实际以及依据学生喜欢动手实验这一学习风格，采用探究实验法让学生学会如何连接简单电路，尽量创设情境让学生动起手来。

三、教学目标（一）科学知识知道简单电路是由用电器、导线及电池连接而成的闭合回路；认识一些常见的电路符号，能够连接简单电路（二）科学探究通过与同伴的交流，能够动手连接简单电路并画出电路图；（三）科学态度能在好奇心的驱使下，表现出对简单电路连接的探究兴趣在科学探究活动中主动与他人合作，积极参与交流（四）科学、技术、社会与环境初步了解电在我们日常生活中的应用；了解电给人类生活带来的便利四、教学重难点教学重点：简单电路的连接教学难点：通过与同伴的探究合作学习，学会简单电路的连接五、教学准备教师准备：课件、电池若干、导线若干、小灯泡若干、小风扇、回形针若干、图钉、木板六、教学过程（一）创设情境，导入新课1．教师出示彩虹桥上的小灯泡夜景，让学生思考“彩虹桥上的灯泡是怎么亮起来的？”2．学生发表意见（因为有电；因为有灯泡……）（二）新课教学【一】连接简单电路，让灯泡亮起来1．师谈话：大家刚才都说到了电线、小灯泡等很多材料，现在老师提供给你们这些材料，你们能让小灯泡亮起来吗？2．教师与学生一起了解灯泡、电源以及导线的组成（课件图示）师生活动：观察小灯泡的组成包括玻璃泡、灯丝、金属壳、金属架、连接点；观察电源的组成，凸起的一端是正极用+号表示。

简单电路知识梳理一、电路的组成1、组成：导线、_______、电键、_______等。

2、作用：（1）电源是提供_____________。

（2）电键是__________________________。

（3）导线是__________________________。

（4）用电器是________________________。

【答案】1、电源；用电器2、电能；控制电路的通断；连接电路，输送电能；消耗电能二、电路的分类1、电路分为________、__________、__________三种状态。

2、通路：_______________，电路中____电，________正常工作。

3、短路：_______________，电路中会有很大的________，可能把电源烧坏。

4、开路（断路）：_______________，电路中____电，用电器_____工作。

5、整体短路：电源的正负极由导线直接连接，电流从电源正极出来不经用电器直接到电源负极，电源会因为电流过大而烧坏。

6、部分短路：串联电路中某用电器的两端被导线直接连接，电流不流经用电器直接经导线，电路中其它用电器有可能因为电流过大而烧坏。

【答案】1、通路；短路；断路2、处处接通的电路；有；用电器3、直接把导线接在电源两极；电流4、断开的电路；没有；不三、电路的连接方式电路的连接有两种：______________和______________。

定义：1、串联电路：_____________________________。

2、并联电路：_____________________________。

1、用导线把用电器元件逐个、顺次连接起来的电路2、用导线把用电器并列接在电路中的两点之间的电路四、电路元件符号的认识电源电键灯泡电流表电压表导线交叉相连导线交叉不相连定值电阻滑动电阻器电动机电铃五、1、什么是简单电路？用导线将一个用电器，开关，电源串起来的电路叫简单电路。

《简单电路》教学设计4篇(设计简单电路教案)下面是收集的《简单电路》教学设计4篇(设计简单电路教案)，供大家品鉴。

《简单电路》教学设计1教学目标：1、能够连接基本电路，并画出电路图。

2、能够根据电路图连接简单电路。

3、能够制作简单的红绿灯模型。

科学知识：1、知道一个基本电路的组成要素。

2、认识一些常见的电路符号并能画出简单的电路图。

情感、态度和价值观：1、愿意与同学一起去探讨有关电路的问题。

2、体会制作的快乐，感受成功的喜悦。

教学重难点：让学生认识电路的基本特征，能够根据自己的组装图画出较规范的电路图，在画图中逐渐认识电路的组成条件。

教学准备：导线、电池、开关、小灯泡、透明胶带、各种电工工具。

教学方法目标教学法教学时间：2课时教学过程：第一课时一、导入：出示电池，谈话：看老师今天带来了什么？它有什么用途？师：电池能够提供什么？指出：它是一种电源。

二、新授：1、认识简单电路元件：（1）除了同学们自备的电池，老师还为同学们提供了一个盒子，里面有：电池盒——上面有+、-符号，表示“正极、负极”导线——用来传输电能小灯泡——也称为小电珠，出示简图灯座——用于插放小灯泡2、连接电路：（1）利用盒子里的工具及电池，使灯泡亮起来，你会怎样做？（2）在白纸上，画出你的连接实物图。

（3）指名展示学生的想法。

3、分析连接后的情况：（1）根据学生的摆放，说明连接后的结果。

（2）说一说，电池是怎样使灯泡会亮起来的？（3）电流是按照怎样的方向传输的？（4）说明电流从正极出发最后回到负极。

（5）用手指沿着电流的方向“走几趟”体会一下，这是一条怎样的路？（板书：回路）（6）改变电池的位置、样子（盒式、条形等），请学生标出电流方向。

4、开关的认识：（1）灯泡亮了，能让它一直亮着吗？我们怎样控制家里的灯。

（2）给这个灯加一个开关，使它能够控制你的灯泡。

（3）领取开关，进行试验。

（4）为什么开关能够控制灯泡的？（5）电流被断开了，是一条断路。

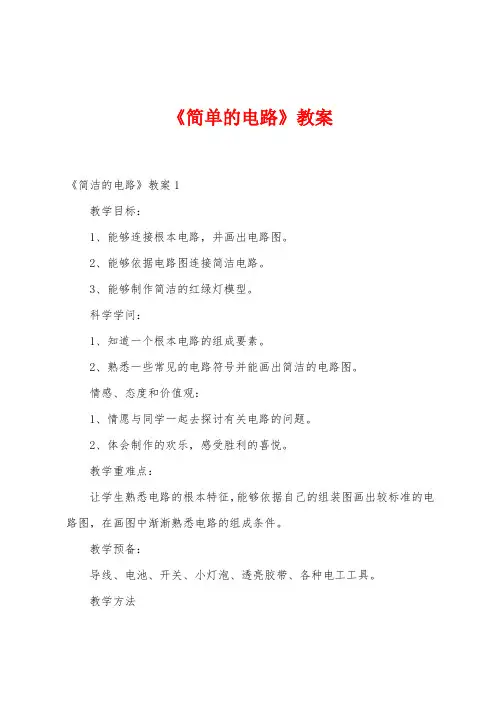

《简单的电路》教案《简洁的电路》教案1教学目标：1、能够连接根本电路，并画出电路图。

2、能够依据电路图连接简洁电路。

3、能够制作简洁的红绿灯模型。

科学学问：1、知道一个根本电路的组成要素。

2、熟悉一些常见的电路符号并能画出简洁的电路图。

情感、态度和价值观：1、情愿与同学一起去探讨有关电路的问题。

2、体会制作的欢乐，感受胜利的喜悦。

教学重难点：让学生熟悉电路的根本特征，能够依据自己的组装图画出较标准的电路图，在画图中渐渐熟悉电路的组成条件。

教学预备：导线、电池、开关、小灯泡、透亮胶带、各种电工工具。

教学方法目标教学法教学时间：2课时教学过程：第一课时一、导入：出示电池，谈话：看教师今日带来了什么？它有什么用途？师：电池能够供应什么？指出：它是一种电源。

二、新授：1 、熟悉简洁电路元件：（1）除了同学们自备的电池，教师还为同学们供应了一个盒子，里面有：电池盒——上面有+ 、 -符号，表示“正极、负极”导线——用来传输电能小灯泡——也称为小电珠，出示简图灯座——用于插放小灯泡2 、连接电路：（1）利用盒子里的工具及电池，使灯泡亮起来，你会怎样做？（2）在白纸上，画出你的连接实物图。

（3）指名展现学生的想法。

3 、分析连接后的状况：（1）依据学生的摆放，说明连接后的结果。

（2）说一说，电池是怎样使灯泡会亮起来的？（3）电流是根据怎样的方向传输的？（4）说明电流从正极动身最终回到负极。

（5）用手指沿着电流的方向“走几趟”体会一下，这是一条怎样的路？（板书：回路）（6）转变电池的位置、样子（盒式、条形等），请学生标出电流方向。

4、开关的熟悉：（1）灯泡亮了，能让它始终亮着吗？我们怎样掌握家里的灯。

（2）给这个灯加一个开关，使它能够掌握你的灯泡。

（3）领取开关，进展试验。

（4）为什么开关能够掌握灯泡的？（5）电流被断开了，是一条断路。

要使灯泡亮起来，必需是一条通路。

（板书：通路。

）（6）我们把这样一条流通的回路，称为闭合电路。

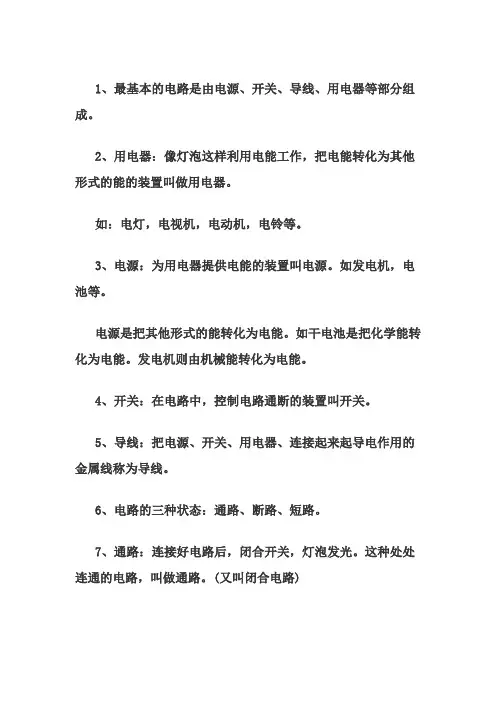

1、最基本的电路是由电源、开关、导线、用电器等部分组成。

2、用电器：像灯泡这样利用电能工作，把电能转化为其他形式的能的装置叫做用电器。

如：电灯，电视机，电动机，电铃等。

3、电源：为用电器提供电能的装置叫电源。

如发电机，电池等。

电源是把其他形式的能转化为电能。

如干电池是把化学能转化为电能。

发电机则由机械能转化为电能。

4、开关：在电路中，控制电路通断的装置叫开关。

5、导线：把电源、开关、用电器、连接起来起导电作用的金属线称为导线。

6、电路的三种状态：通路、断路、短路。

7、通路：连接好电路后，闭合开关，灯泡发光。

这种处处连通的电路，叫做通路。

(又叫闭合电路)8、断路：一个电路如果没有闭合开关，或导线没有连接好，电路在某处断开，处在这种状态的电路叫做断路。

(又称开路)9、短路：不经过用电器，直接用导线把电源两极连接起来的电路，叫做短路。

10、电路图：我们常用规定的符号表示电路中的元器件，把这些符号用代表导线的线段连接起来，就可以表示由实物组成的电路，这种图就叫做电路图。

11、电路的连接方式分：串联和并联两种。

12、电流方向：人们规定正电荷定向移动的方向为电流的方向。

13、电流用符号I表示，国际单位是：安培(A)常用单位是：毫安(mA)、微安(µA)。

1安培=103毫安=106微安。

14、测量电流的仪表是：电流表，它的使用规则是：①电流表要串联在电路中;②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出;④绝对不允许不经过用电器而把电流表连到电源的两极上。

15、实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安;②0～3安，每小格表示的电流值是0.1安。

16、电压(U):电压是使电路中形成电流的原因，电源是提供电压的装置。

电路中有电压不一定有电流，有电流电路的两端必有电压。

17、电压U的国际单位是：伏特(V);常用单位是：千伏(KV)、毫伏(mV)、微伏(µV)。

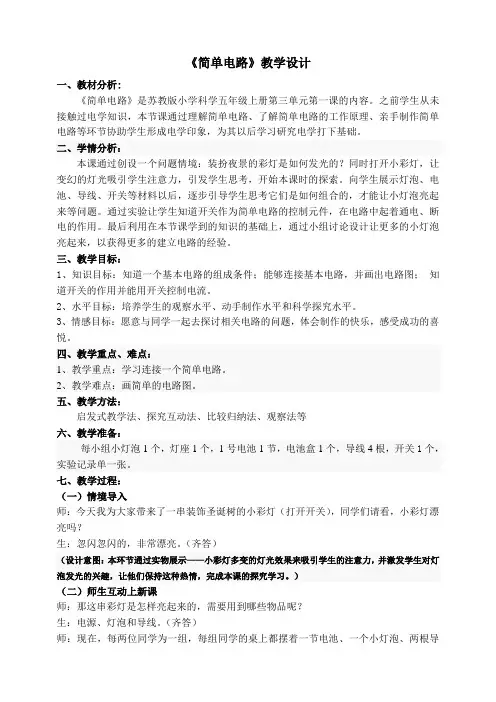

《简单电路》教学设计一、教材分析:《简单电路》是苏教版小学科学五年级上册第三单元第一课的内容。

之前学生从未接触过电学知识，本节课通过理解简单电路、了解简单电路的工作原理、亲手制作简单电路等环节协助学生形成电学印象，为其以后学习研究电学打下基础。

二、学情分析：本课通过创设一个问题情境：装扮夜景的彩灯是如何发光的？同时打开小彩灯，让变幻的灯光吸引学生注意力，引发学生思考，开始本课时的探索。

向学生展示灯泡、电池、导线、开关等材料以后，逐步引导学生思考它们是如何组合的，才能让小灯泡亮起来等问题。

通过实验让学生知道开关作为简单电路的控制元件，在电路中起着通电、断电的作用。

最后利用在本节课学到的知识的基础上，通过小组讨论设计让更多的小灯泡亮起来，以获得更多的建立电路的经验。

三、教学目标：1、知识目标：知道一个基本电路的组成条件；能够连接基本电路，并画出电路图；知道开关的作用并能用开关控制电流。

2、水平目标：培养学生的观察水平、动手制作水平和科学探究水平。

3、情感目标：愿意与同学一起去探讨相关电路的问题，体会制作的快乐，感受成功的喜悦。

四、教学重点、难点：1、教学重点：学习连接一个简单电路。

2、教学难点：画简单的电路图。

五、教学方法：启发式教学法、探究互动法、比较归纳法、观察法等六、教学准备：每小组小灯泡1个，灯座1个，1号电池1节，电池盒1个，导线4根，开关1个，实验记录单一张。

七、教学过程：（一）情境导入师：今天我为大家带来了一串装饰圣诞树的小彩灯（打开开关），同学们请看，小彩灯漂亮吗？生：忽闪忽闪的，非常漂亮。

（齐答）（设计意图：本环节通过实物展示——小彩灯多变的灯光效果来吸引学生的注意力，并激发学生对灯泡发光的兴趣，让他们保持这种热情，完成本课的探究学习。

）（二）师生互动上新课师：那这串彩灯是怎样亮起来的，需要用到哪些物品呢？生：电源、灯泡和导线。

（齐答）师：现在，每两位同学为一组，每组同学的桌上都摆着一节电池、一个小灯泡、两根导线。

《简单电路》教学设计《简单电路》教学设计一、教学目标知识与技能目标学生能够了解简单电路的组成部分。

学生能够掌握简单电路的连接方法。

学生能够理解简单电路的工作原理。

过程与方法目标通过实验操作，培养学生的动手能力和实践能力。

通过观察、分析和推理，培养学生的科学思维能力。

通过小组合作，培养学生的团队合作精神和沟通能力。

情感态度与价值观目标激发学生对科学的兴趣和热爱，培养学生的探索精神和创新意识。

培养学生的安全意识和环保意识，让学生养成良好的实验习惯。

引导学生关注生活中的科学现象，培养学生的科学素养和社会责任感。

二、教学重难点教学重点简单电路的组成部分和连接方法。

简单电路的工作原理。

教学难点理解电流的概念和电路的闭合回路。

分析简单电路中的故障原因并进行排除。

三、教学方法讲授法讲解简单电路的组成部分、连接方法和工作原理。

介绍实验器材的使用方法和注意事项。

实验法组织学生进行简单电路的连接实验，让学生亲身体验电路的工作过程。

引导学生观察实验现象，分析实验结果，培养学生的科学思维能力。

讨论法组织学生讨论简单电路中的故障原因和排除方法，培养学生的团队合作精神和沟通能力。

鼓励学生提出自己的想法和观点，激发学生的创新意识。

多媒体教学法利用多媒体课件展示简单电路的组成部分、连接方法和工作原理，让学生更加直观地了解电路的工作过程。

1. ◦ ◦ ◦2. ◦ ◦ ◦3. ◦ ◦ ◦ 1. ◦ ◦ 2. ◦ ◦ 1. ◦ ◦ 2. ◦ ◦ 3. ◦ ◦4. ◦播放相关的视频资料，让学生了解电路在生活中的应用，激发学生的学习兴趣。

四、教学过程导入新课展示一些生活中常见的电器，如电灯、电扇、电视机等，让学生观察这些电器的工作情况。

提问学生：这些电器是如何工作的？它们之间有什么共同之处？引出本节课的主题——简单电路。

讲解新课简单电路的组成部分电源：提供电能的装置，如电池、发电机等。

导线：连接电源和用电器的金属线。

开关：控制电路通断的装置。

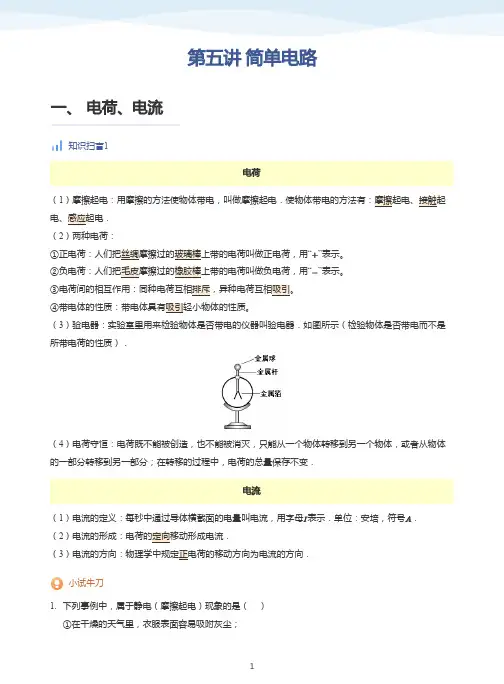

第五讲简单电路一、电荷、电流知识扫盲1电荷（1）摩擦起电：用摩擦的方法使物体带电，叫做摩擦起电．使物体带电的方法有：摩擦起电、接触起电、感应起电．（2）两种电荷：①正电荷：人们把丝绸摩擦过的玻璃棒上带的电荷叫做正电荷，用“”表示。

②负电荷：人们把毛皮摩擦过的橡胶棒上带的电荷叫做负电荷，用“”表示。

③电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

④带电体的性质：带电体具有吸引轻小物体的性质。

（3）验电器：实验室里用来检验物体是否带电的仪器叫验电器．如图所示（检验物体是否带电而不是所带电荷的性质）．（4）电荷守恒：电荷既不能被创造，也不能被消灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移的过程中，电荷的总量保存不变．电流（1）电流的定义：每秒中通过导体横截面的电量叫电流，用字母表示．单位：安培，符号．（2）电流的形成：电荷的定向移动形成电流．（3）电流的方向：物理学中规定正电荷的移动方向为电流的方向．小试牛刀1.下列事例中，属于静电（摩擦起电）现象的是（）①在干燥的天气里，衣服表面容易吸附灰尘；A.①②③B.①②④C.②③④D.①②③④②与头发摩擦过的塑料尺、塑料笔杆，能吸起纸屑；③将摩擦过的气球靠近头发，会看到头发被吸引；④将塑料绳一端扎紧，把绳的另一端尽可能撕成更多的细丝，用手从上向下捋几下，会观察到细丝蓬散开来．【答案】D【解析】①在干燥的天气里，衣服由于摩擦带电，带电体具有吸引轻小物体的性质，属于静电现象；②与头发摩擦过的塑料尺、塑料笔杆，由于带电，带电体具有吸引轻小物体的性质，所以能吸引纸屑，属于静电现象；③摩擦过的气球由于带电所以能吸引头发，属于静电现象；④将塑料绳一端扎紧，把绳的另一端尽可能撕成更多的细丝，用手从上向下捋几下，塑料绳和手摩擦起电，塑料绳带了同种电荷相互排斥，所以会观察到细丝蓬散开来，属于静电现象．故选D ．【标注】【知识点】电路百步穿杨A.中正电荷通过棒流向，带正电荷B.中负电荷通过棒流向，带正电荷C.棒中有瞬间电流从流向，使张角变小D.棒中有持续电流从流向，使张角变大2.两个相同的验电器和，使带正电，不带电，用金属棒把、连接起来后如图所示则（ ）【答案】B【解析】带正电，不带电，用带绝缘柄的金属棒将，，两验电器的金属连接起来的瞬间，的自由电子流向，因失电子而带正电，负电荷定从到，电流方向与负电荷定向移动方向相反，所以电流从到，所B 正确，得到的电流是短暂的，不能得到持续电流，所以D 错误．故选B ．【标注】【知识点】验电器原理；电流的方向独步天下A.B.C.D.3.已知甲、乙、丙三个电荷，依次排列在同一直线上，且都处于静止状态，由此可以判断（ ）甲、乙、丙带同种电荷甲、丙带同种电荷，甲、乙带异种电荷甲、丙带同种电荷，甲、乙可能带同种电荷，也可能带异种电荷无论甲、乙、丙带何种电荷，均可能使它们同时静止【答案】B 【解析】分析乙平衡，说明甲对乙的力和丙对乙的力方向相反，因此要么都是吸引，要么都是排斥，所以甲、丙带同种电荷；再分析甲平衡，说明乙对甲的力和丙对甲的力方向相反，因此一定是一个吸引、一个排斥，所以乙、丙带异种电荷．故选B ．【标注】【知识点】电路二、电路知识扫盲2（1）容易导电的物体叫导体．常见的导体有：金属、石墨、人体、大地以及酸、碱、盐的水溶液．不容易导电的物体叫绝缘体．常见的绝缘体有：橡胶、玻璃、陶瓷、塑料、油等．（2）导体和绝缘体是相对的．在一定条件下，可以相互转化．导体、绝缘体（1）电路的定义：用导线把电源、用电器、开关连接起来的电流途径叫电路．（2）电路的基本组成：①电源：能够提供持续电流的装置叫做电源．电源的作用是把其他形式的能量转化成电能．②用电器：用电来工作，消耗电能的装置，如电灯、电铃、电扇等．③开关：用来接通或者断开电路的装置，起控制用电器的作用．电路④导线：导线是将电源、用电器、开关连接起来，形成电荷移动的通路．（3）电路的三种状态：①通路：处处连通的电路，也叫闭合电路，它是电路正常工作的状态．②开路：某处断开或电流无法通过的电路，又叫断路．③短路：分两种情况：一种是电流不经过用电器直接连到电源两极的电路．这种短路叫电源 短路，最易引发火灾，对电源危害也极大．第二种是用电器两端被一条导线连接起来，这种情况叫局部短路，被短路电器不能正常工作．（4）电路元件的连接要注意以下几个方面：①连接电路的过程中，开关必须先断开；②电源两极不允许用导线直接连接，以免损坏电源．（5）电路图：用规定的符号表示电路连接情况的图叫电路图．下面是几种常见电路元件符号：在画电路图时候，一定要规范，一般用电路元件符号表示电路中的实物，切忌将实物画到电路图中．（6）产生持续电流的条件：①必须有电源；②电路是闭合的．小试牛刀A.碳棒、人体、大地B.水银、铜丝、铁块C.大地、人体、陶瓷D.陶瓷、干木、塑料4.下列四组物体中，都属于绝缘体的一组是（ ）【答案】D【解析】A ．碳棒、人体和大地都是导体，故A 错误；B ．水银、铜丝、铁块都是金属，是导体，故B 错误；C ．大地和人体是导体，故C 错误；D ．陶瓷、干木和塑料都是绝缘体，故D 正确．故选D ．【标注】【素养】运动与相互作用观念【知识点】常见导体和绝缘体A.B.C.D.5.小红发现教室里的一个开关可以同时控制两盏灯．下图中符合要求的电路图是（ ）【答案】A【解析】由题意可知，电灯是教室里的，使用的是照明电压，两盏灯必须是并联的；因为并联电路干路中的开关也可以控制整个电路，所以由一个开关同时控制两盏灯，则开关必须连在干路上，分析电路图可知A 选项符合题意．故选A ．【标注】【知识点】电路的设计百步穿杨（1）（2）6.请按要求完成电学作图．将图中的各器材按要求连成电路．要求：①两开关都闭合时两灯都亮，②只闭合时只有灯亮，③只闭合时两灯都不亮．如图甲示的实物中，若、断开，闭合，请在下面虚线框中画出其对应的电路图．【答案】（1）（2）【解析】（1）（2）只闭合时只有灯亮，则与灯串联；只闭合时两灯都不亮，接在支路中；两开关都闭合时两灯都亮，两灯互不影响能独立工作，两灯是并联的，开关接在干路中．故如答案图．根据题意确定各电路元件的连接方式，然后连接实物电路图．故如答案图．【标注】【知识点】实物图转化电路图独步天下7.小华在学习了电路之后，自己设计了如图所示的电路，对于该电路：（1）（2）（3）要电路组成串联电路，只需闭合开关 ．要电路组成并联电路，只需闭合开关 ．若同时闭合三个开关，会使得电路元件中的 被短接．（选填“电源、、”）【答案】（1）（2）（3）、电源【解析】（1）（2）（3）由图可知，要使灯、组成串联电路，应将两灯首尾相连接到电源两端（电流只有一条路径），则需闭合开关．故答案为：．两个灯泡并列地连在一起，然后再接入电路中，这两个灯泡的连接方式叫并联．要使电路组成并联电路，即灯、并联，由图知将灯的右接线柱与灯的右接线连接在一起，再将灯、的左接线柱与灯的左接线柱连接在一起即可，故需要将开关、闭合，断开，此时它们是并联的．故答案为：、．若同时闭合三个开关，电流不经过用电器直接从电源正极流回电源负极，因此会形成电源短路（即电源被短接），该现象是绝对不允许的．故答案为：电源．【标注】【知识点】电路的设计；电路三种状态的判断（1）8.某同学连接了四个电路如图所示：已造成短路的是 图，闭合开关后会出现短路的是 图．（2）组成串联电路的是图，组成并联电路的是图．(2分)【答案】（1）（2）D ; AB ; C【解析】（1）（2）A图：闭合开关后，电流从正极直接回到负极，造成短路；B图：从正极开始连接，依次经过灯泡、开关、另一个灯泡回到负极，该电路为串联电路；C图：从正极开始连接，经过开关后分支，分别经两个灯泡后回到负极；两只灯泡并联；D图：电流直接从正极回到了负极，开关不起任何作用．所以已造成短路的有D；闭合开关后会出现短路的有A；组成串联电路的有B；组成并联电路的有C．故答案为：D；A．解析见（1）【标注】【知识点】电路三种状态的判断；串、并联电路的识别三、电流、电压、电阻知识扫盲31、电流的强弱：电流强度（简称电流）是表示电流强弱的物理量，通常用字母代表，它的单位是安培，简称安，符号是．其单位换算：2、电路中电流的大小可以用电流表来测量．正确使用电流表，应做到“四会”．（1）会接：①电流表必须串联在待测电路中．②必须使电流从“”接线柱流入，从“”接线柱流出．③电流表电阻非常小，分析电路时，常把它看作导线．注意：绝对不允许不经过用电器将电流表的两个接线柱直接接在电源两极上，否则会烧坏电流表．（2）会选：电流及电流表的使用① 在接入电路前，先估算电流大小，若待测电流小于，应选量程，若待测电流在之间，应选量程．② 如果不能估算，应先接大量程接线柱，试触后再根据读数接到相应的接线柱上．～～～（3）会试：电路接好后，在正式接通电源前，必须试触，同时观察电流表指针的偏转情况：① 指针不偏转，可能是待测电路开路，电流表中无电流，也可能是电流表本身有故障，应加以排除．② 指针反向偏转，可能是正、负接线柱接反，应改接．③ 指针正向偏转过大，超过最大刻度，是量程选择偏小，应改接较大量程．④ 指针偏转很小刻度，是量程选择偏大，应改接较小量程．（4）会读：会读的关键是能够根据所选的量程，正确判断出最小刻度值是多少安，再根据指针的位置，正确读出所表示的电流值．另外，电流表使用前还应检查指针是否指在零刻度处．若有偏差，可旋转电流表正面中间的调零螺旋使指针指在零刻度线．1．电压（1）电压是形成电流的原因．（2）电压用字母表示．电压的国际单位是伏特（），常用的还有千伏（）、毫伏（）、 微伏（），，，．电压是电源提供的，不同的电源所提供的电压不同，一节干电池电压为，一节铅蓄电池电压为，照明电路正常电压为 ．（3）对人体安全的电压不高于．2、电压表（1）测量电路中两点之间电压大小的仪表叫做电压表．（2）电压表的电阻非常大，相当于断路．在接入电路中时我们一般不考虑有电流流过．（3）电压表的外部特征① 表盘上的标度分为上下两行，上面的标度从，小面的标度从．读数下面有个醒目的，以区分电压表和电流表．② 调零旋钮：在没有电压的情况下调节指针的位置．③ 接线柱：我们实验室常用的电流表有三个接线柱，分别标有“”、“”和“”，测量电压时，将“”和“”其中的一个和“”接入电路．电压及电压表～～（4）电压表使用时注意事项① 在测量电压前，如果电压表的指针没有指在“”的位置，需要调节表盘下面的调零旋钮，把指针调节到指“”的位置．② 电压表应该并联在被测量电路的两端．③ 电流要从电压表有“”或“”的接线柱流入，再从标有“-”号的接线柱流出来．④ 在不能预先估计被测电压大小时，可以先使用的量程，将开关瞬间闭合再断开，看指针的偏转情况．若指针偏转超出量程，要换更大量程的电压表；如指针的偏转不大于，但是大于，应该使用的量程，如果偏转小于，应该改用的量程测量．⑤ 读数时，视线要与表盘垂直．小试牛刀A.两端的电压B.和两端的电压C.和电源两端电压D.电源两端电压9.在如图所示电路中，开关闭合后电压表测量的是（ ）【答案】B【解析】由图可知与和并联，可测量和两端电压．故选B ．【标注】【知识点】电压表的使用（调零，连接，量程选择）A. B.C. D.10.下列四个电路中，电流表能测量通过灯电流的是（ ）【答案】C【解析】A．导线直接接在灯两端，闭合开关后，两灯被短路；此时电流表直接接在电源两极上，相当于导线不经用电器直拉接在电源两极上，所以也会造成电源短路，故A错误；B．两灯并联，电流表在干路上，测量的是干路的总电流，故B错误；C．两灯并联，电流表与串联，测量的是的电流，故C正确；D．两灯并联，电流表“负极”未接入电路，故D错误．故选C．【标注】【知识点】电流表的使用（调零，连接，量程选择）百步穿杨11.如图所示的电路，开关闭合时电流表（甲）测量的是通过的电流（选填“”、“”或“和”），电流表（乙）测量的是通过的电流（选填“”、“”或“和”）．和两只灯泡是关系（选填“串联”或“并联”）．【答案】 ; 和 ; 并联【解析】两个电灯并联，电流表甲测量灯泡的电流，电流表乙在干路上，测量的是灯泡和灯泡的电流，故电流表甲与串联，开关在干路上．故答案为：；和；并联．【标注】【知识点】电路的状态独步天下12.如图所示，电源电压不变，闭合开关，电压表的示数为，电压表的示数为．那么下列说法中不正确的是（）A.电源电压为 B.两端电压为C.将电压表换成电流表，则亮，不亮D.将电压表换成电流表，则与并联【答案】BD 【解析】．闭合开关时，、串联，测电源的电压，测两端的电压；所以电源的电压，；由串联电路的电压特点可得，两端电压，故A 正确，B 错误；C ．将电压表换成电流表时，电路为的简单电路，电流表测通过的电流，被短路；所以亮，不亮，故C 正确；D ．电流表相当于导线，若将电压表换成电流表，则电源短路，故D 错误．故选BD ．【标注】【知识点】串联电路电压特点及计算（1）电阻定义及符号：①物理意义：电阻表示导体对电流阻碍作用的大小，用字母表示．②定义：导体的电阻等于导体两端的电压和通过导体的电流的比值．③公式：电阻＝电压/电流，数学表达式：(计算式)④表达式的理解：导体的电阻是导体本身的一种性质，是表示电阻大小的量度，而不是决定 电阻大小的决定式．电阻及变阻器⑤电阻的测量：可以根据，用电压表和电流表测量电阻的方法，称为伏安法．（2）单位：①国际单位：欧姆（）．规定：如果导体两端的电压是，通过导体的电流是，这段导体的电阻是．②常用单位：千欧（）、兆欧（）．③换算：，（3）导体的电阻是导体本身的一种性质，它跟导体两端是否有电压以及导体中是否有电流无关，导体电阻的大小跟导体的材料，长度，横截面积和温度有关．（4）滑动变阻器①滑动变阻器在电路中，用表示．②原理：滑动变阻器利用的是电阻大小与导体的长度有关的规律，即电阻长度越长，电阻大．③特点：滑动变阻器可以连续地改变接入电路电阻的大小，但是不能知道接入电路的电阻的准确阻值．（5）电阻箱①作用：电阻箱是一个可以读出电阻大小的，电阻可以改变的仪器．它在电路中起到了控制电流和电压的作用．②读数方法：各旋盘对应的小三角指示点的示数乘以面板上标记倍数，然后加在一起，就是电阻箱接入电路中的阻值．小试牛刀A.B.C.D.13.如图是滑动变阻器的结构和连入电路的示意图，当滑片向右滑动时，连入电路的电阻变小的是（ ）【答案】D【解析】A ．滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，与题意不符；B ．滑动变阻器被短路，滑动变阻器没有电阻接入电路，移动滑片不能改变电路的电阻，与题意不符；C ．滑动变阻器为定值电阻接入了电路，滑片移动，连入电路的电阻丝不变，电阻不变，与题意不符；D ．滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，与题意相符．故选D ．【标注】【知识点】电压的认识14.如图所示，电阻箱的示数为（ ）．A. B. C.D.【答案】C【解析】电阻箱的示数：．故选C ．【标注】【知识点】电阻箱的读数百步穿杨A.B.C.D.15.实验室中常用的小灯泡、电流表、电压表的电阻分别为、、表示, 则三者电阻大小关系为（）【答案】B【解析】电压表相当于断路，其实本质就是电阻很大，几千欧姆；电流表相当于导线，本质就是电阻很小，不到欧姆；灯泡是用电器，电阻十几、几十欧姆，因此，电阻从大到小排列是电压表电阻大于灯泡电阻大于电流表电阻．故选B ．【标注】【知识点】电压的认识独步天下16.如图所示，电源电压不变，闭合开关后，滑动变阻器滑片自向移动的过程中（ ）A.B.C.D.电压表示数变大，示数变大，电流表示数变大电压表示数不变，示数变大，电流表示数变小电压表示数不变，示数变小，电流表示数变大电压表示数变小，示数变大，电流表示数变小【答案】D【解析】由电路图可知，两电阻串联，电流表测电路中的电流，电压表测两端的电压，测两端的电压；闭合开关后，滑动变阻器滑片自向移动时，接入电路的电阻变大，电路中的总电阻变大，∵，∴电路中的电流变小，即电流表的示数变小；∵，∴定值电阻两端的电压变小，即电压表的示数变小；∵串联电路总电压等于各分电压之和，∴滑动变阻器两端的电压变大，即的示数变大．故选D ．【标注】【知识点】电表示数变化问题（定性分析）17.在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与导体的长度有关；导体的横截面积有关；导体的材料有关．实验室提供发根电阻丝，其规格、材料如下表所示．编号材料长度/横截面积/镍铬合金（1）（2）（3）（4）镍铬合金镍铬合金锰铜合金按照图所示“探究影响导体电阻大小因素”的实验电路，在之间分别接上不同的导体，则通过观察 来比较导体电阻的大小．为了验证猜想，应该选用编号 两根电阻丝分别接入电路进行实验．分别将和两电阻丝接入图电路中两点间．电流表示数不相同．由此初步得到的结论是：当长度和横截面积相同时，导体电阻跟 有关．要进一步研究导体材料的导电性能，就需要测量导体的电阻．小明的实验方案的操作过程均正确，两表的连接的示数如图所示．但通过观察发现电流表指针偏转角度过 ．这样会导致实验误差较大，解决这一问题的措施是 ．【答案】（1）（2）（3）（4）电流表示数导体的材料小 ; 换用量程【解析】（1）（2）（3）（4）在、之间分别接上不同的导体，则通过观察电流表示数来比导体电阻的大小．故答案为：电流表示数．要验证猜想①：导体的电阻可能导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为、的两根电阻丝进行实验；故答案为：、．由表中数据可知，、两电阻丝的长度、横截面积相同而材料不同，将和两电阻丝接入图1电路中、两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关；故答案为：导体的材料．由图2所示电流指针偏转过小，电流表读数误差较大，会增大实验误差，使食盐误差偏大；电流表换用小量程，可以减小读数误差，从而减小实验误差．故答案为：小；电流表改用小量程．【标注】【知识点】 探究影响导体电阻大小因素、、四、串并联电路特征知识扫盲4串并联电路特征（1）串并联电路电流特点：在串联电路中，各处的电流相等．在并联电路中，干路中的电流等于各支路中的电流之和．（2）串并联电路电压特点：串联电路电压的特点：串联电路中总电压等于各部分电路电压之和：并联电路电压的特点：并联电路中各支路两端的电压都相等：（3）串并联电路电阻特点：1）电阻串联：串联电路的总电阻等于各串联电阻之和，即①串联的实质是：增加导体的长度．②当个阻值为的电阻串联时，电阻关系可简化为．③当只有两个电阻串联时：2）电阻的并联：并联电路的总电阻的倒数，等于各并联电阻的倒数和，即．①并联的实质是：增加导体的横截面积．②当个电阻均为，则上式化简为．③当两个电阻并联时，上式可写为．小试牛刀18.在图中，当开关闭合，测得通过点和点的电流都是，则甲图中通过点处的电流是，通过处电流是，乙图中通过点的电流是，通过点的电流是，串联电路中电流规律是：．【答案】 ; ; ; ; 串联电路中各处的电流都相等【解析】由图甲可知，两种灯泡串联，根据串联电路中各处的电流都相等可知：；又知：；故、点处的电流都是；由图乙可知：两只灯泡是并联，根据并联电路中总电流等于各支路电流的和可得：；又知：；故．故答案为：；；；；串联电路中各处的电流都相等．【标注】【知识点】串联电路的电流特点及计算；并联电路的电流特点及计算（1）（2）（3）（4）19.认真观察分析电路图并解答下面的问题：如果要使灯、串联，则应闭合开关 、断开开关 ．如果串联时电流表的示数为，则通过的电流和通过的电流是多少？闭合开关 、断开开关 ，灯、构成并联．如果并联时电流表的示数为，通过的电流为，计算得出通过的电流．【答案】（1）（2）（3）（4）; ；;、、【解析】（1）（2）（3）（4）当闭合开关，断开开关、时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的．故答案为：；．已知两盏灯泡是串联在一起的，故通过两盏灯泡的电流是相等的，即都等于电流表的示数，．故答案为：；．当闭合开关、，断开开关时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，它们这种连接方式是并联．故答案为：；．并联电路中，各支路电流之和等于干路电流，故通过的电流．故答案为：．【标注】【知识点】电路的设计；串联电路的电流特点及计算；并联电路的电流特点及计算、、百步穿杨A.B.C.D.20.如图所示电路，各元件完好，下列说法正确的是（ ）若甲乙都是电压表，、都闭合，则和并联若甲乙都是电流表，闭合、断开，则和是串联若甲是电流表，乙是电压表，闭合断开，则甲表测电流若甲是电压表，乙是电流表，闭合、断开，则甲表测电源电压【答案】D【解析】A ．若甲乙都是电压表，、都闭合，电流只有一条路径，则和串联，故A 错误；B ．若甲乙都是电流表，闭合、断开，电流有两条路径，分别经过两个电阻，则和是并联，故B 错误；C ．若甲电流表，乙是电压表，闭合、断开，电路中的简单电路，则甲表测电流，故C 错误；D ．若甲是电压表，乙是电流表，闭合、断开，则甲表串联在了干路中，测的是电源电压，故D 正确．故选D．【标注】【题型】串、并联电路的识别独步天下（1）12（2）21.如图甲所示，小明在探究“串联电路的电压特点”时，将两盏标有“，”（即灯泡两端允许加的最大电压不能超过，流过的最大电流不超过，否则灯泡会烧坏）的小灯泡串联起来，接到可调直流电源两端．小明在闭合开关后，发现电压表的指针偏转如图丙所示，这是因为 ；上述问题纠正后，小明正确操作测出了的电压．在测两端的电压时，为了节省实验时间，小明采用了以下方法：电压表所接的接点不动，只断开接点，并改接到接点上，小明用上面的方法能否测出两端的电压？为什么？答： ．调节直流电源两端的电压，使两灯泡都正常发光（即灯泡两端的电压均为）.突然，原来正常发光的两盏灯同时熄灭．发生这种故障的原因是什么呢？指导老师经过分析检查，给出下列两种原因供小明选择，你认为可能的是 ．A ．一盏灯断路，另一盏灯完好B ．一盏灯短路，另一盏灯完好为了检测故障，指导老师又提供了下列四种器材：A ．规格仍为“，”的灯泡； B ．符合要求的电压表；。

4、《简单电路》教学设计一等奖作为一位优秀的人民教师，时常需要准备好教学设计，借助教学设计可以提高教学质量，收到预期的教学效果。

教学设计要怎么写呢？以下是小编收集整理的《家庭电路》教学设计范文，仅供参考，大家一起来看看吧。

一、教学目标1、知识与技能（1）了解家庭电路的组成部分及作用，有初步的安全用电常识；（2）了解用试电笔判断火线、零线的方法；（3）了解三线插头与漏电保护器。

2、过程与方法通过观察、实践、交流等活动，认识家庭电路主要特征。

3、情感态度与价值观激发学生学习物理的热情，提高安全用电意识。

二、教学重点家庭电路的组成部分及各部分功能。

三、教学难点组织学生观察、分析、归纳各部分功能。

四、课堂准备家庭电路示教板、多媒体课件、保险丝、试电笔五、教学过程一、引入新课：用多媒体展示一幅家庭电路的图片，然后依次点击墙上的三个开关，提出以下问题：1、家庭电路的电压是多少伏？所需要的电能是怎样来的？2、家庭电路的组成部分都有哪些?它们是如何连接的`呢？二、教学互动:1、家庭电路的组成部分及作用（1）出示多媒体图片，展示家庭电路组成部分，一一介绍各部件的名称。

然后出示家庭电路示教板，让学生逐一说出各组成部分的名称，并演示各部分的功能。

（2）让学生分别扮演不同的原件，做出自我介绍：进户线：是家庭电路的电源。

有零线和火线两根。

火线和零线之间有220伏的电压；火线和大地之间也有220伏的电压；零线和大地之间没有电压。

电能表：显示用户一定时间消耗的电能。

总开关：控制整个电路。

保险盒：如果电流过大，或出现短路现象，就会自动切断电路。

电灯：用电器，消耗电能。

开关：控制和它串联的用电器。

（3）教师补充说明：A保险丝熔点低（可以把相同粗细的保险丝和铁丝放在火上烤，保险丝会熔断），当电流过大时就会熔断，“牺牲自己，保全别人。

”B而空气开关，使用方便，而且“在保护别人的同时，也保全了自己。

”C保险丝和开关都要接在火线上。

2、试电笔作用:判断火线和零线。
