实验四测回法和方向法观测水平角测量实验-适用非测绘类专业加入时间：2008-3-22 8:48:20 $$来源$$ 点击：1861一、目的与要求（1）掌握测回法观测水平角的观测顺序、记录和计算方法。

（2）掌握测回法观测水平角的观测顺序、记录和计算方法。

（3）掌握方向法观测水平角的操作顺序、记录、计算方法，了解各项限差的要求。

二、计划与设备(1) 实习时数为2～4学时。

每实习小组4～5人。

(2) 实习设备有DJ6光学经纬仪l台，记录板l块，竹三脚架2个，垂球2～3个，木桩3个，斧头1把，测伞1把。

自备2H铅笔2支。

三、方法与步骤（一）测回法观测水平角的操作步骤如图2-7，在测站点O上安置经纬仪，用盘左和盘右各观测水平角（∠AOB）一次，盘左观测时为上半测回，盘右观测时为下半测回。

如两次观测角值相差不超过容许误差±40″，则取其平均值作为一测回的结果。

这一种观测法称为测回法。

其观测步骤为：(1)上半测回，盘左瞄准左方点(如图4-1中的A点)，读水平度盘读数(LA)，记录在表2-7中；顺时针方向转动照准部，瞄准右方点(如图2-7中的B点)，读水平度盘读数(LB)，记录在表2-6中；计算上半测回角值β左=LB-LA。

(2)下半测回，盘右倒转望远镜，逆时针方向转动照准部，瞄准右方点B，读数得RB，记录；逆时针方向转动照准部，瞄准左方点A，读数得RA，记录；计算下半测回角值β右=RB--RA。

(3)检查有无超限上下半测回角值之差使用DJ6光学经纬仪观测时，其限差为"，若超过限差″，则取上、下半测回角值的平均值为一测回水平角值，若超过限差±40"，则需重测整个测回。

图 4-12．测回法观测水平角的练习在测区范围地面上选择彼此相距30m左右的三点A、B、C，打下木桩，在桩顶钉小铁钉或画十字作为标志中心；在A点安置经纬仪，在B、C点架设竹三脚架并挂垂球，用测回法测得∠A；同法分别在B、C点安置仪器，测得∠B、∠C。

水平角的测量方法一、测回法1．测回法的观测方法（测回法适用于观测两个方向之间的单角）如图3-9所示，设O为测站点，A、B为观测目标，用测回法观测OA与OB两方向之间的水平角β，具体施测步骤如下。

（1）在测站点O安置经纬仪，在A、B两点竖立测杆或测钎等，作为目标标志。

（2）将仪器置于盘左位置，转动照准部，先瞄准左目标A，置零、读取水平度盘读数a L，设读数为0˚01′30″，记入水平角观测手簿表3-1相应栏内。

松开照准部制动螺旋，顺时针转动照准部，瞄准右目标B，读取水平度盘读数b L，设读数为98˚20′48″，记入表3-1相应栏内。

以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）βL为：βL=b L－a L=98˚20′48″－0˚01′30″=98˚19′18″（3）松开照准部制动螺旋，倒转望远镜成盘右位置，先瞄准右目标B，读取水平度盘读数b R，设读数为278˚21′12″，记入表3-1相应栏内。

松开照准部制动螺旋，逆时针转动照准部，瞄准左目标A，读取水平度盘读数a R，设读数为180˚01′42″，记入表3-1相应栏内。

以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）βR为：βR=b R－a R=278˚21′12″－180˚01′42″=98˚19′30″上半测回和下半测回构成一测回。

表3-1 测回法观测手簿测站竖盘位置目标水平度盘读数半测回角值一测回角值各测回平均值备注°′″°′″°′″°′″第一测回O 左A0 01 3098 19 1898 19 2498 19 30B98 20 48右A180 01 4298 19 30B278 21 12第二测回O 左A90 01 0698 19 3098 19 36B188 20 36右A270 00 5498 19 42B8 20 366OABβ均值作为一测回角值β。

在本例中，上、下两半测回角值之差为：△β=βL －βR =98˚19′18″－98˚19′30″=－12″一测回角值为：98˚19′18″+98˚19′30″98˚19′24″将结果记入表3-1相应栏内。

《土木工程测量》课程实验报告实验编号： 5实验内容：测回法测量水平角年级专业：____________________________ 组别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ _________________________ _________________________ _________________________ ______________ 报告日期：________年_________月________日《土木工程测量》实验任务书实验五：测回法测量水平角一、目的与要求1.掌握测回法观测水平角的观测步骤及计算方法；2.进一步熟悉电子经纬仪的操作。

3.相关精度要求：1)光学对中法对中，对中误差小于1mm；2)上下半测回角值互差不得超过±40″；3)各测回角值互差不得超过±24″；4)观测值的三角形内角和与理论值（180º。

二、计划与仪器准备1.实验学时：2学时2.主要设备：5″级电子经纬仪 1台三角架1副花杆（辅助瞄准目标用）2根钢钎3根记录板1块三、方法与步骤1.在地面上选取彼此相距20～30m并相互能通视的三点A、B、C，形成一个三角形ΔABC。

然后分别用钢钎（或者记号笔在地面绘划十字）桩定位置；2.按照要求，分别安置、对中、整平经纬仪。

3.水平角观测：（1）上半测回（盘左，正镜）：先瞄左目标，读取水平度盘读数。

顺时针旋转照准部，再瞄右目标，读取水平度盘读数，并计算上半测回各水平角值；（2）下半测回（盘右，倒镜）：先瞄右目标，读取水平度盘读数，逆时针旋转照准部，再瞄左目标，读取水平度盘读数，并计算下半测回各水平角值；（3）检验上下半测回角值互差，并计算一测回角值。

4.分别以A、B、C作为安置仪器点，依次观测ΔABC的三个水平内角∠ABC、∠BCA、∠CAB。

水平角观测的方法水平角观测方法一般根据观测的精度要求和目标的数目来定。

常用的测角方法有测回法和方向观测法。

（一）测回法测回法适用于观测只有两个方向之间的水平角，如图2-18所示，经纬仪安置在测站点O上，对中整平后按下述步骤进行水平角观测：图2-18 测回法水平角观测（1）经纬仪置于盘左位置。

所谓盘左（或称正镜），即观测者面对望远镜目镜，竖直度盘在望远镜的左侧。

（2）精确瞄准起始目标A并配置度盘。

配置度盘的目的是为了减小度盘刻划误差的影响并且也方便计算。

各测回之间起始目标的读数间隔应在180º/n（n为测回数）。

装有度盘变换手轮的经纬仪和装有复测卡的经纬仪配置度盘时有所不同，各自配置度盘方法如下：Ⅰ. 装有度盘变换手轮的经纬仪，使用这种仪器时，应先瞄准目标，后配置度盘。

其方法是：先盘左瞄准起始目标（如图2－18中的目标A），打开手轮护盖（有的仪器是按下手轮盖），转动手轮，直至读数窗看到所需读数，然后关好手轮护盖（或弹回手轮盖）Ⅱ. 装有复测器的经纬仪，使用这种仪器时，应先配置度盘，后瞄准目标。

其方法是：转动测微手轮，调节好测微尺上的分、秒读数，松开照准部制动螺旋，转动仪器直至在读数窗看到所需读数位于双指标线附近，制动照准部，调节照准部微动螺旋使双指标线精确对准所需读数。

扳下复测卡，然后再转动仪器（这时读数窗中的读数不会变化），精确瞄准起始目标，扳上复测卡。

但是应当注意，在转动度盘变换手轮和使用复测卡时往往会使经纬仪发生微小变动。

因此在读数前应仔细检查是否发生了变动，如存在则以实际为准。

完成上述工作后，观测员即可读取目标A的盘左水平度盘读数A左=0º01′12″，每次读数后记录员须回报确认无误后将该读数记入手簿。

见表2－1（3）松开照准部制动螺旋，顺时针旋转照准部，照准目标B，读取水平度盘读数B左=60º20′24″，记入观测手簿。

以上观测过程称为上半个测回，其观测角值β左=B左－A左= 60º19′12″。

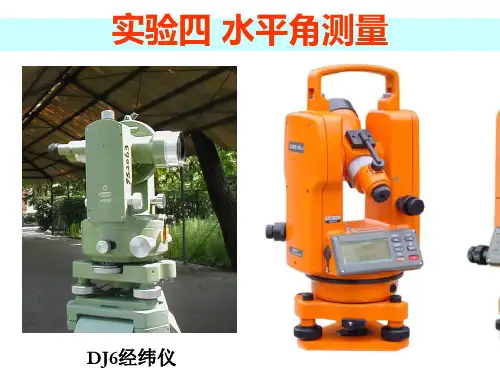

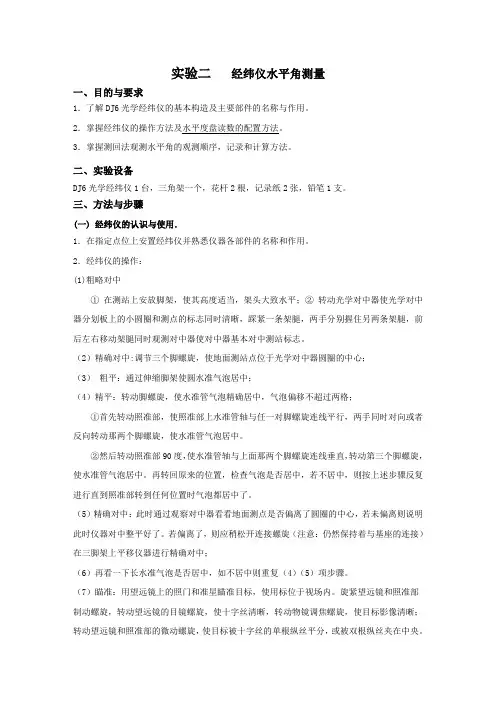

实验二经纬仪水平角测量一、目的与要求1．了解DJ6光学经纬仪的基本构造及主要部件的名称与作用。

2．掌握经纬仪的操作方法及水平度盘读数的配置方法。

3．掌握测回法观测水平角的观测顺序，记录和计算方法。

二、实验设备DJ6光学经纬仪1台，三角架一个，花杆2根，记录纸2张，铅笔1支。

三、方法与步骤(一) 经纬仪的认识与使用．1．在指定点位上安置经纬仪并熟悉仪器各部件的名称和作用。

2．经纬仪的操作：(1)粗略对中①在测站上安放脚架，使其高度适当，架头大致水平；②转动光学对中器使光学对中器分划板上的小圆圈和测点的标志同时清晰，踩紧一条架腿，两手分别握住另两条架腿，前后左右移动架腿同时观测对中器使对中器基本对中测站标志。

（2）精确对中:调节三个脚螺旋，使地面测站点位于光学对中器圆圈的中心；（3）粗平：通过伸缩脚架使圆水准气泡居中；（4）精平：转动脚螺旋，使水准管气泡精确居中，气泡偏移不超过两格；①首先转动照准部，使照准部上水准管轴与任一对脚螺旋连线平行，两手同时对向或者反向转动那两个脚螺旋，使水准管气泡居中。

②然后转动照准部90度，使水准管轴与上面那两个脚螺旋连线垂直，转动第三个脚螺旋，使水准管气泡居中。

再转回原来的位置，检查气泡是否居中，若不居中，则按上述步骤反复进行直到照准部转到任何位置时气泡都居中了。

（5）精确对中：此时通过观察对中器看看地面测点是否偏离了圆圈的中心，若未偏离则说明此时仪器对中整平好了。

若偏离了，则应稍松开连接螺旋（注意：仍然保持着与基座的连接）在三脚架上平移仪器进行精确对中；（6）再看一下长水准气泡是否居中，如不居中则重复（4）（5）项步骤。

（7）瞄准：用望远镜上的照门和准星瞄准目标，使用标位于视场内。

旋紧望远镜和照准部制动螺旋，转动望远镜的目镜螺旋，使十字丝清晰，转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单根纵丝平分，或被双根纵丝夹在中央。

（8）读数：调节反光镜的位置，使读数窗亮度适当，旋转读数显微镜的目镜套，使度盘及 微尺的刻划清晰，读取度盘刻划线位于分微尺所注记的度数，从分微尺上该刻划线所在位 的分数估读至0.1´(即6"的倍数)。

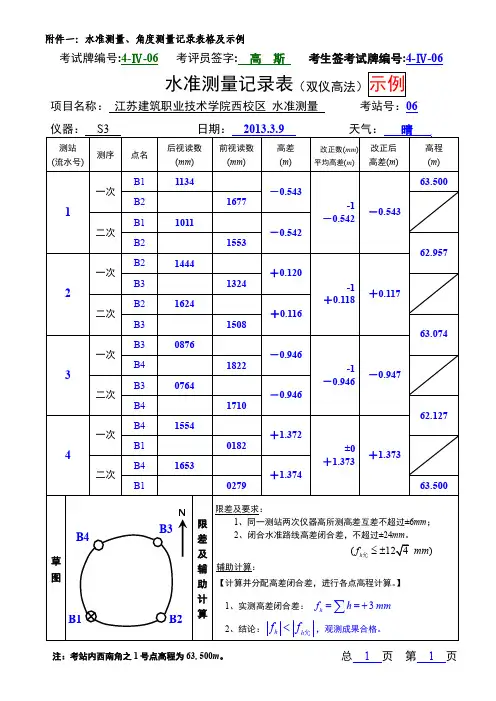

附件一：水准测量、角度测量记录表格及示例考试牌编号:4-Ⅳ-06考评员签字:高斯考生签考试牌编号:4-Ⅳ-06水准测量记录表（双仪高法）示例项目名称：江苏建筑职业技术学院西校区水准测量考站号：06总1页 第1页注：考站内西南角之1号点高程为63.500m。

考试牌编号:8-Ⅲ-16考评员签字:克吕格考生签考试牌编号:8-Ⅲ-16水平角观测记录表（测回法）示例项目名称： 江苏建筑职业技术学院西校区角度测量考站号：16仪器： J6 日期：2013.3.10 天气：晴.总1页 第1页- 3 -附件二：考区、考站布置示意图附件三：2013年对口单招建筑类专业技能考试标准2013年江苏省普通高校对口单招建筑类专业技能考试标准一、制定依据1、全国职业高中《建筑施工专业教学计划和部分课程教学大纲汇编》；2、土木建筑职业技能岗位培训教材《测量放线工》、《抹灰工》、《钢筋工》（中国建筑工业出版社2002年版）；3、建设部颁发的《职业技能标准》；4、江苏省教育厅关于做好2013年普通高校对口单独招生工作的通知。

二、考试内容及权重技能考试内容分为四个项目：①水准测量②角度测量③抹灰工作业④钢筋工作业。

四个项目均为考试项目，其中①、②两个项目由考生进入考试候考区后通过抽签的形式确定；③、④两个项目由考生在日常训练中自主确定。

考试时只考二个项目，每个项目满分均为150分，共计300分。

三、考试标准1、考试内容和考试时间：两科目考试总时间为110分钟。

（1）水准测量：4个测点闭合水准路线双仪高法水准测量，外业施测、内业成果（包括平差后的各点高程）计算（由助理员司尺，记录、计算由考生本人完成）。

考试时间为55分钟，其中考生考试45分钟、考生转场、考评员现场评分及考评员考前教育各5分钟（以下各项目时间均相同）。

（2）角度测量：3个测点闭合路线测回法观测水平角，外业施测、内业成果（只计算平均角值，不进行闭合差分配）计算（由助理员竖立测钎，记录、计算由考生本人完成）。

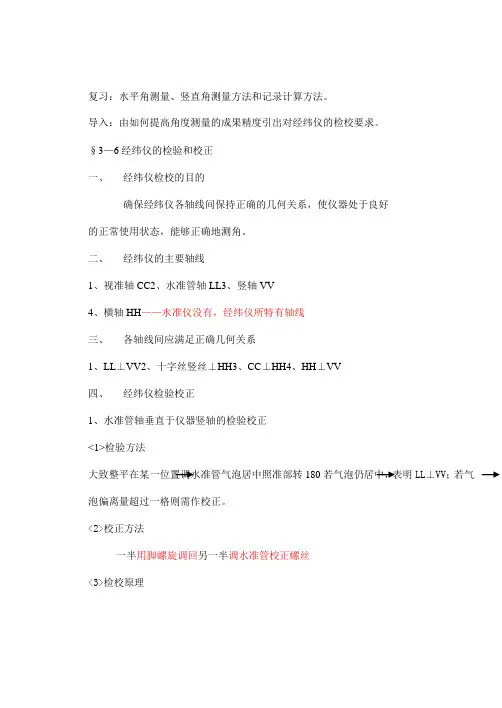

复习：水平角测量、竖直角测量方法和记录计算方法。

导入：由如何提高角度测量的成果精度引出对经纬仪的检校要求。

§3—6经纬仪的检验和校正一、经纬仪检校的目的确保经纬仪各轴线间保持正确的几何关系，使仪器处于良好的正常使用状态，能够正确地测角。

二、经纬仪的主要轴线1、视准轴CC2、水准管轴LL3、竖轴VV4、横轴HH——水准仪没有，经纬仪所特有轴线三、各轴线间应满足正确几何关系1、LL⊥VV2、十字丝竖丝⊥HH3、CC⊥HH4、HH⊥VV四、经纬仪检验校正1、水准管轴垂直于仪器竖轴的检验校正<1>检验方法大致整平在某一位置调水准管气泡居中照准部转180若气泡仍居中，表明LL⊥VV；若气泡偏离量超过一格则需作校正。

<2>校正方法一半用脚螺旋调回另一半调水准管校正螺丝<3>检校原理a、若LL不垂直于VV则气泡居中时，LL水平，VV倾斜，偏离α角b、将照准部旋转180°后，VV位置不变，仍偏离α角，而LL偏离2α角c、调脚螺旋使气泡退回偏离量的一半，此时VV竖直，LL仍偏离α角d、用校正针调正水准管一端角度，使气泡退回中心位置即居中，此时LL水平，VV竖直2、十字丝竖丝应垂直于横轴的检校<1>检验方法——与水准仪横丝⊥竖轴检验相类似将仪器整平后，竖丝一端瞄准目标M，上、下微动望远镜若M点始位于竖丝上，说明竖丝⊥HH若M点逐渐偏离竖丝，则表明竖丝不垂直于HH，需校正<2>校正方法卸下目镜盖，松开压紧螺丝移动十字丝环至正确位置后旋紧螺丝3、视准轴垂直于横轴的检校<1>检验方法a、将仪器整平后放平望远镜瞄准一点P1b、将照准部严格旋转180°。

根据水平度盘读数。

c、倒转望远镜，若仍瞄准P1点，说明CC⊥HH；若偏离P1至P2点，说明CC不垂直于HH，需校正<2>校正方法打开目镜护盖，松开校正螺丝，移动十字丝分划板使中心对准P1P2中点P，反复进行，直至符合要求4、横轴垂直于竖轴的检验校正<1>检验方法距墙20～30m处安置经纬仪，盘左抬高（>30°）瞄准P点，放平望远镜，在墙上标出十字丝中心P1，盘右重复一遍，标出P2 若P1P2重合，说明HH⊥VV，若P1P2不重合，说明HH不垂直于VV<2>校正方法定出P1P2中点M，瞄准M后抬高望远镜，瞄到P边上P´点，打开支架护盖，调整横轴一端高度，使十字丝中心对准P点。

项目3 测回法水平角测量一、预做作业1.下图是北京博飞仪器厂生产的DJ6级光学经纬仪，请在括号中写出各部件的名称。

2.经纬仪的安置包括 对中 、 整平 、应先 对中 后 整平 。

3.整平经纬仪时，应先使水准管平行于一对脚螺旋并旋转之使气泡居中，然后将照准部旋转 90 度，转动 第三 个脚螺旋使气泡再居中。

如此反复1、2次。

4.使用光学对中器与使用垂球安置经纬仪的不同点是：使用垂球安置经纬仪时对中、整平互不影响，而使用光学对中器安置经纬仪则反之；所以，使用光学对中器安置经纬仪时，在对中与精平（长气泡居中）之间，应加上调节脚螺旋使圆水准管气泡居中这一步骤。

5.观测水平角时，若目标点放置了标杆，则应用十字丝交点瞄准其 部；若放置了觇牌则应瞄准其 中心 。

6.盘左、盘右是仪器的两种状态，盘左是 竖盘 在 望远镜 左侧；盘右则反之。

观测同一目标的盘左、盘右水平度盘读数之差的理论值应为7.分微尺的最小分化是 1′，我们用度盘分化线在分微尺上读数，并估读到一个小格的 1/10 。

8.经纬仪观测水平角的过程中，旋转照准部瞄准目标时，水平度盘是固定 的；只需观测不同目标读数便可求得水平角值，我们应该用 右 方目标读数减 左 方目标读数来计算水平角值。

9.为了水平角的计算方便，可以在一个测回前配置水平度盘的初始位置；用度盘变换手轮配置度盘的方法是：先瞄准 起始 方向，按下度盘变换手轮并转动至需要的读数，然后使度盘变换手轮 弹出 。

10.在O 点用DJ 6光学经纬仪以测回法观测水平角，观测数据如下图所示，请填表完成计算，简要说明其观测程序。

︒±180基座物镜光学对中器水平度盘螺旋与保护卡水平制动螺旋望远镜微动螺旋度盘度数显微镜调焦螺旋 补光器制动螺旋A 盘左0 °01′20″盘右180 °01′40″OB 盘左75 °32′30″盘右255 °33′20″。
