【CN209952591U】小苏打干法脱硫装置【专利】

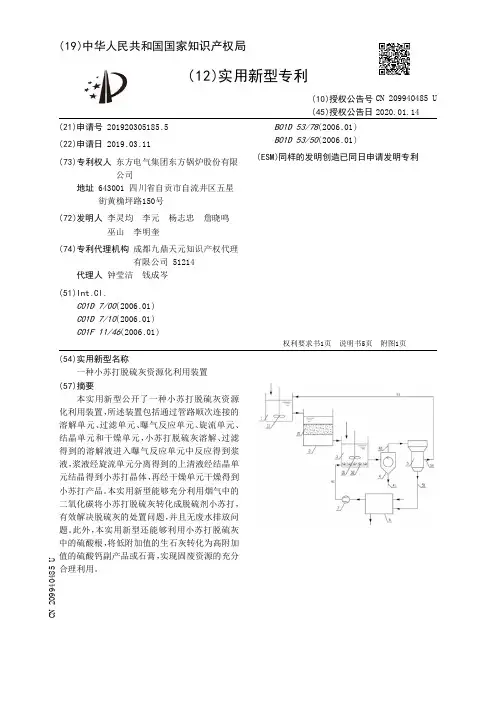

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920305185.5(22)申请日 2019.03.11(73)专利权人 东方电气集团东方锅炉股份有限公司地址 643001 四川省自贡市自流井区五星街黄桷坪路150号(72)发明人 李灵均　李元　杨志忠　詹晓鸣　巫山　李明奎　(74)专利代理机构 成都九鼎天元知识产权代理有限公司 51214代理人 钟莹洁　钱成岑(51)Int.Cl.C01D 7/00(2006.01)C01D 7/10(2006.01)C01F 11/46(2006.01)B01D 53/78(2006.01)B01D 53/50(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种小苏打脱硫灰资源化利用装置(57)摘要本实用新型公开了一种小苏打脱硫灰资源化利用装置，所述装置包括通过管路顺次连接的溶解单元、过滤单元、曝气反应单元、旋流单元、结晶单元和干燥单元，小苏打脱硫灰溶解、过滤得到的溶解液进入曝气反应单元中反应得到浆液，浆液经旋流单元分离得到的上清液经结晶单元结晶得到小苏打晶体，再经干燥单元干燥得到小苏打产品。

本实用新型能够充分利用烟气中的二氧化碳将小苏打脱硫灰转化成脱硫剂小苏打，有效解决脱硫灰的处置问题，并且无废水排放问题。

此外，本实用新型还能够利用小苏打脱硫灰中的硫酸根，将低附加值的生石灰转化为高附加值的硫酸钙副产品或石膏，实现固废资源的充分合理利用。

权利要求书1页 说明书5页 附图1页CN 209940485 U 2020.01.14C N 209940485U权　利　要　求　书1/1页CN 209940485 U1.一种小苏打脱硫灰资源化利用装置，其特征在于，所述装置包括通过管路顺次连接的溶解单元、过滤单元、曝气反应单元、旋流单元、结晶单元和干燥单元，其中，小苏打脱硫灰溶解、过滤得到的溶解液进入曝气反应单元中与生石灰或石灰乳以及通入的含有二氧化碳和氧气的气体反应得到浆液，所述浆液经旋流单元分离得到的上清液再经结晶单元结晶得到小苏打晶体，所述小苏打晶体经干燥单元干燥得到小苏打产品。

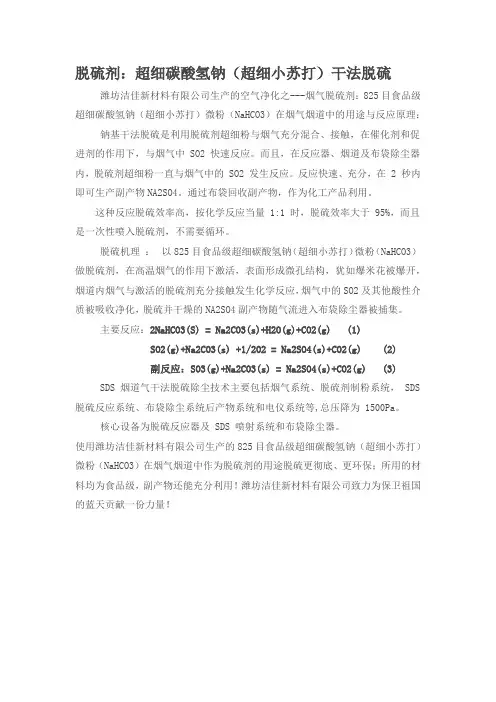

脱硫剂：超细碳酸氢钠（超细小苏打）干法脱硫潍坊洁佳新材料有限公司生产的空气净化之---烟气脱硫剂：825目食品级超细碳酸氢钠（超细小苏打）微粉（NaHCO3）在烟气烟道中的用途与反应原理：钠基干法脱硫是利用脱硫剂超细粉与烟气充分混合、接触，在催化剂和促进剂的作用下，与烟气中 SO2 快速反应。

而且，在反应器、烟道及布袋除尘器内，脱硫剂超细粉一直与烟气中的 SO2 发生反应。

反应快速、充分，在 2 秒内即可生产副产物NA2SO4。

通过布袋回收副产物，作为化工产品利用。

这种反应脱硫效率高，按化学反应当量 1:1 时，脱硫效率大于 95%，而且是一次性喷入脱硫剂，不需要循环。

脱硫机理：以825目食品级超细碳酸氢钠（超细小苏打）微粉（NaHCO3）做脱硫剂，在高温烟气的作用下激活，表面形成微孔结构，犹如爆米花被爆开，烟道内烟气与激活的脱硫剂充分接触发生化学反应，烟气中的SO2及其他酸性介质被吸收净化，脱硫并干燥的NA2SO4副产物随气流进入布袋除尘器被捕集。

主要反应：2NaHCO3(S) = Na2CO3(s)+H2O(g)+CO2(g) (1)SO2(g)+Na2CO3(s) +1/2O2 = Na2SO4(s)+CO2(g) (2)副反应：SO3(g)+Na2CO3(s) = Na2SO4(s)+CO2(g) (3)SDS 烟道气干法脱硫除尘技术主要包括烟气系统、脱硫剂制粉系统， SDS 脱硫反应系统、布袋除尘系统后产物系统和电仪系统等,总压降为 1500Pa。

核心设备为脱硫反应器及 SDS 喷射系统和布袋除尘器。

使用潍坊洁佳新材料有限公司生产的825目食品级超细碳酸氢钠（超细小苏打）微粉（NaHCO3）在烟气烟道中作为脱硫剂的用途脱硫更彻底、更环保；所用的材料均为食品级，副产物还能充分利用！潍坊洁佳新材料有限公司致力为保卫祖国的蓝天贡献一份力量！。

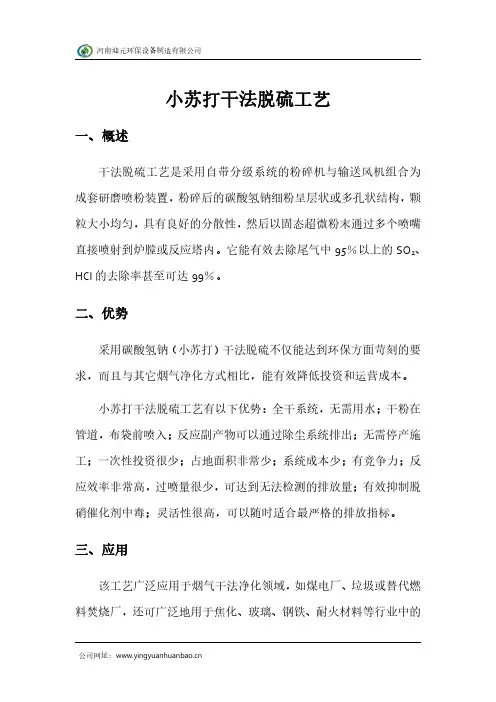

小苏打干法脱硫工艺一、概述干法脱硫工艺是采用自带分级系统的粉碎机与输送风机组合为成套研磨喷粉装置，粉碎后的碳酸氢钠细粉呈层状或多孔状结构，颗粒大小均匀，具有良好的分散性，然后以固态超微粉末通过多个喷嘴直接喷射到炉膛或反应塔内。

它能有效去除尾气中95％以上的SO2、HCl的去除率甚至可达99％。

二、优势采用碳酸氢钠（小苏打）干法脱硫不仅能达到环保方面苛刻的要求，而且与其它烟气净化方式相比，能有效降低投资和运营成本。

小苏打干法脱硫工艺有以下优势：全干系统，无需用水；干粉在管道，布袋前喷入；反应副产物可以通过除尘系统排出；无需停产施工；一次性投资很少；占地面积非常少；系统成本少；有竞争力；反应效率非常高，过喷量很少，可达到无法检测的排放量；有效抑制脱硝催化剂中毒；灵活性很高，可以随时适合最严格的排放指标。

三、应用该工艺广泛应用于烟气干法净化领域，如煤电厂、垃圾或替代燃料焚烧厂，还可广泛地用于焦化、玻璃、钢铁、耐火材料等行业中的，HCl等。

工业废气中，含有酸性物质的气体，如SO2四、设备及工艺流程介绍我公司研发生产的小苏打环保脱硫专用设备，是一整套工艺集成系统，具备自动化控制系统及完整操作平台，可通过实时检测烟道烟气指标，实现自动化控制小苏打研磨目数及输入量以确保废气稳定达标排放。

该集成系统拥有占地面积小(只需要20平米左右空间即可)，安装周期短(可在1～3天内完成)，喷粉投加量大(单台设备可达到每小时400公斤)等特点。

环保小苏打以吨袋吊装投入料仓，料仓是锥形筒设计，筒壁安装有气震系统，可有效防止小苏打进料时吸潮黏筒，确保进料均匀。

料仓的容积根据用户的实际使用量进行定制设计，做到24小时内两次加料，减少人工工作量。

配套的自动化称重系统，可根据废气中污染指标变化精准控制小苏打投料量，以实现碳酸氢钠与硫化物的高效反应，确保排放达标并且最大限度的提高原料利用率，减少固体废弃物产生。

配套的研磨机，可通过PLC全过程智能控制，根据工艺需求精准控制研磨细度（研磨细度范围100～1200目），研磨过程中配有清洗剂润滑研磨机，使主机降温、小苏打不粘结。

专利名称：一种干法脱硫反应装置
专利类型：实用新型专利
发明人：华隽石,王辉,李文勇,陶明磊,王少权,张永,叶蔚蔚,丁梦婕,斯洪良,王小伊
申请号：CN202120500766.1
申请日：20210309
公开号：CN215782698U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种干法脱硫反应装置，设置在除尘器前的烟道上，包括U型烟道、喷射系统、整流器、一级稳流器、吹扫系统和二级稳流器，所述U型烟道包括沿烟气处理方向依次设置的竖向输入烟道、横向烟道、竖向输出烟道，所述喷射系统、整流器设置于竖向输入烟道内，且所述整流器位于喷射系统的下游，所述喷射系统用于喷射脱硫剂，所述吹扫系统设置于横向烟道的底部，所述竖向输入烟道与横向烟道之间通过第一烟道弯头过渡连接，所述一级稳流器设置于第一烟道弯头内，所述竖向输出烟道与横向烟道之间通过第二烟道弯头过渡连接，所述二级稳流器设置于第二烟道弯头内，该装置能够实现快速混合均匀，提高反应效率，系统成本低。

申请人：浙江菲达环保科技股份有限公司
地址：311800 浙江省绍兴市诸暨市城关镇望云路88号
国籍：CN
代理机构：杭州中利知识产权代理事务所(普通合伙)
代理人：韩洪
更多信息请下载全文后查看。

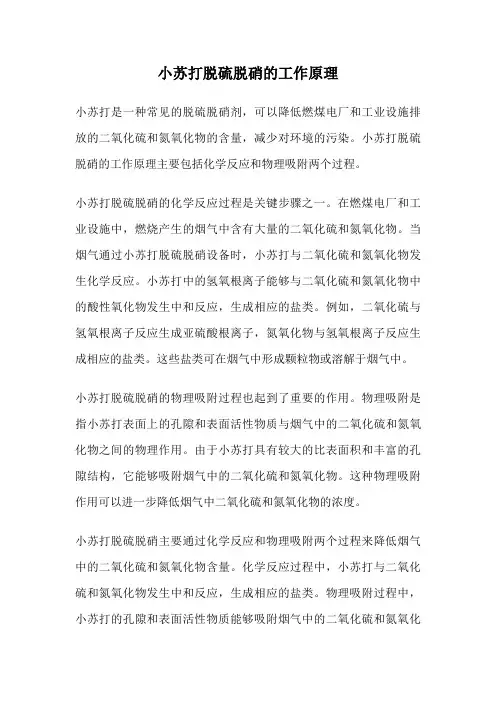

小苏打脱硫脱硝的工作原理小苏打是一种常见的脱硫脱硝剂，可以降低燃煤电厂和工业设施排放的二氧化硫和氮氧化物的含量，减少对环境的污染。

小苏打脱硫脱硝的工作原理主要包括化学反应和物理吸附两个过程。

小苏打脱硫脱硝的化学反应过程是关键步骤之一。

在燃煤电厂和工业设施中，燃烧产生的烟气中含有大量的二氧化硫和氮氧化物。

当烟气通过小苏打脱硫脱硝设备时，小苏打与二氧化硫和氮氧化物发生化学反应。

小苏打中的氢氧根离子能够与二氧化硫和氮氧化物中的酸性氧化物发生中和反应，生成相应的盐类。

例如，二氧化硫与氢氧根离子反应生成亚硫酸根离子，氮氧化物与氢氧根离子反应生成相应的盐类。

这些盐类可在烟气中形成颗粒物或溶解于烟气中。

小苏打脱硫脱硝的物理吸附过程也起到了重要的作用。

物理吸附是指小苏打表面上的孔隙和表面活性物质与烟气中的二氧化硫和氮氧化物之间的物理作用。

由于小苏打具有较大的比表面积和丰富的孔隙结构，它能够吸附烟气中的二氧化硫和氮氧化物。

这种物理吸附作用可以进一步降低烟气中二氧化硫和氮氧化物的浓度。

小苏打脱硫脱硝主要通过化学反应和物理吸附两个过程来降低烟气中的二氧化硫和氮氧化物含量。

化学反应过程中，小苏打与二氧化硫和氮氧化物发生中和反应，生成相应的盐类。

物理吸附过程中，小苏打的孔隙和表面活性物质能够吸附烟气中的二氧化硫和氮氧化物。

这些过程的综合作用可以有效地减少燃煤电厂和工业设施排放的二氧化硫和氮氧化物，达到脱硫脱硝的目的。

小苏打脱硫脱硝技术在减少大气污染和改善环境质量方面具有重要意义。

通过使用小苏打脱硫脱硝设备，可以有效地降低燃煤电厂和工业设施的二氧化硫和氮氧化物排放，减少酸雨和光化学烟雾的形成。

这对于保护大气环境、维护生态平衡具有积极的影响。

然而，小苏打脱硫脱硝技术也存在一些问题。

首先，小苏打脱硫脱硝设备的运行成本较高，包括能源消耗和设备维护等方面。

其次，脱硫脱硝过程中产生的废物处理也是一个挑战，需要合理处理和处置。

此外，小苏打脱硫脱硝技术对设备的稳定性和操作的要求较高，需要定期检修和维护。

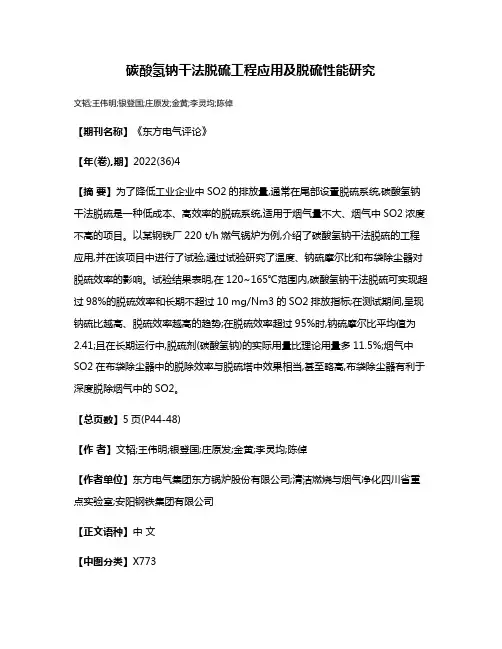

碳酸氢钠干法脱硫工程应用及脱硫性能研究
文韬;王伟明;银登国;庄原发;金黄;李灵均;陈倬
【期刊名称】《东方电气评论》
【年(卷),期】2022(36)4
【摘要】为了降低工业企业中SO2的排放量,通常在尾部设置脱硫系统,碳酸氢钠干法脱硫是一种低成本、高效率的脱硫系统,适用于烟气量不大、烟气中SO2浓度不高的项目。

以某钢铁厂220 t/h燃气锅炉为例,介绍了碳酸氢钠干法脱硫的工程应用,并在该项目中进行了试验,通过试验研究了温度、钠硫摩尔比和布袋除尘器对脱硫效率的影响。

试验结果表明,在120~165℃范围内,碳酸氢钠干法脱硫可实现超过98%的脱硫效率和长期不超过10 mg/Nm3的SO2排放指标;在测试期间,呈现钠硫比越高、脱硫效率越高的趋势;在脱硫效率超过95%时,钠硫摩尔比平均值为2.41;且在长期运行中,脱硫剂(碳酸氢钠)的实际用量比理论用量多11.5%;烟气中SO2在布袋除尘器中的脱除效率与脱硫塔中效果相当,甚至略高,布袋除尘器有利于深度脱除烟气中的SO2。

【总页数】5页(P44-48)
【作者】文韬;王伟明;银登国;庄原发;金黄;李灵均;陈倬
【作者单位】东方电气集团东方锅炉股份有限公司;清洁燃烧与烟气净化四川省重点实验室;安阳钢铁集团有限公司
【正文语种】中文
【中图分类】X773
【相关文献】
1.碳酸氢钠干法脱硫的实验研究
2.碳酸氢钠干法脱硫技术的应用研究
3.碳酸氢钠干法脱硫技术的应用研究
4.改性赤泥脱硫剂干法脱硫性能研究
5.半干法烟气脱硫灰水合制备高性能脱硫剂的可行性研究
因版权原因，仅展示原文概要，查看原文内容请购买。
