采油工基础知识新安边采油队第一部分基础知识一、石油常识1、石油：由各种碳氢化合物混合而成的一种油状液体。
一般呈现褐色、暗绿色或黑色液体，也有无色透明的。
可以燃烧，一般存在于地下岩石孔隙中。
含硫化氢时有臭味，含芳香烃时有香味。
2、石油的组成：石油主要有碳、氢元素组成，碳占83-87%，氢占10-14%，还有氧、氮和硫，但含量都不超过1%，个别油田含硫量可达3-4%。
3、天然气的主要成分：有甲烷（CH4）、乙烷（C2H6）、丙烷（C3H8）、丁烷（C4H10）等。
其中甲烷（CH4）占42-98%。
4、饱和压力：地层原油在压力降低到天始脱气时的压力。
5、原始溶解油气比：在地层原始状况下，单位重量原油所溶解的天然气量。
单位：立方米每吨原油密度：单位体积原油的质量。
单位：千克每立方米6、相对密度：原油在温度20℃时密度与温度为4℃时同样体积纯水密度之比。
7、原油粘度：石油在流动时，其内部分子间的磨擦阻力，单位毫帕秒。
8、原油凝固点：原油冷却到失去流动性时的温度。
9、原油体积系数：地层条件下单位体积原油与其在地面条件下脱气后的体积之比。
10.原油密度：单位体积原油的质量。
二、地质基础知识：1.储油层：具有孔隙、裂缝或空洞，能使油气流动、聚集的岩层。
两个主要特性：孔隙性、渗透性。
2.孔隙度：岩石中所有孔隙的总体积在该岩石中所点的比例。
3.渗透性：在一定的压差下，岩石本身允许流体通过的性能。
是决定油层产油能力最重要的因素。
4.圈闭：能够使有聚集起来的场所。
5.油气藏：地下岩层能够聚集并储藏石油或天然气的场所。
形成油气藏必须具备生、储、盖、运、圈等条件。
6.油气藏的类型：根据圈闭形成的类型将油气藏分为构造油气藏、岩性油气藏和地层油气藏。
7.外含油边界：油水界面与油层顶界的交线称为外含油边界，也叫含油边界。
8.内含油边界：油水界面与油层底界的交线称为内含油边界，也叫含水边界。
9.气顶边界：油气界面与油层顶面的交线称为气顶边界。
采油工基础知识百问百答1、什么叫油气田?答：聚集物以油为主的叫油田，以气为主的叫气田，既有油又有相当数量的气则叫油气田。
2、什么是生油气层？答：广义的生油气层是指能够生成石油和天然气的岩层。
3、什么是油气的运移？答：油气运移是指油气在地壳中的移动过程。
4、什么叫圈闭？答：适于油气聚集并形成油气藏的场所叫做圈闭。
5、什么叫油气藏？答：当圈闭之内聚集了一定数量的油气之后，就形成了油气藏。
6、油气藏的类型有哪几种？答：油气藏为四种类型，即：构造油气藏、断层油气藏、地层油气藏、岩性油气藏。
7、什么叫沉积相？答：是指在一定的沉积环境中所形成的沉积岩沉积特征的组合。
8、什么叫石油？答：石油是一种可燃的有机的液体矿物，是以液态碳氢化合物为主的复杂混合物。
9、什么是注水开发方式？答：注水开发方式是指人工向油藏注水，保持油藏能量和利用注水驱替原油，以提高采油量和采收率。
10、确定洗井排量应本着什么原则？答：洗井排量应由小到大，再由大到小，缓慢提高和缓慢降低水量，洗干净为止。
11、注水开发油田存在的地下三大矛盾是什么？答：注水开发油田存在的地下三大矛盾指的是层间矛盾、平面矛盾、层内矛盾。
12、什么叫生产井？答：用来生产原油的采油井叫生产井。
13、什么叫加密调整井？答：为挖掘未动用的油层储量，改善注水波及不到的死油区，调整横向、纵向采油开发效果差所钻的井叫加密调整井。
14、什么叫丛式井？答：由于地形地貌因素的影响，改在空闲地面的一定面积范围内，通过钻定向斜井，使完井井点坐标与布井井网所规定位置相一致，不影响开发效果的一组井。
15、什么是机械采油？答：用机械的举升方式将石油采到地面上来的方法叫机械采油。
16、大庆油田有几种机械采油方式？答：大庆油田的机械采油方式有四种：（1）深井泵；（2）潜油电泵；（3）螺杆泵；（4）水力活塞泵。
17、什么叫抽油机？答：抽油机是有杆抽油设备系统的地面装置，它由动力机、减速器、机架和四连杆机构等部分组成。

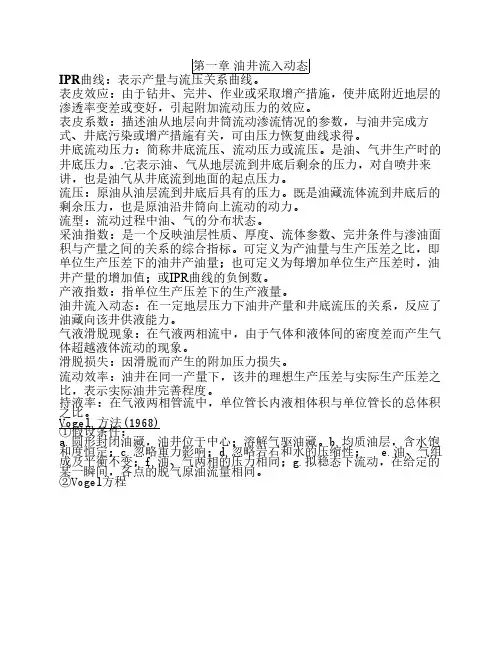

第一章油井流入动态IPR曲线：表示产量与流压关系曲线。
表皮效应：由于钻井、完井、作业或采取增产措施，使井底附近地层的渗透率变差或变好，引起附加流动压力的效应。
表皮系数：描述油从地层向井筒流动渗流情况的参数，与油井完成方式、井底污染或增产措施有关，可由压力恢复曲线求得。
井底流动压力：简称井底流压、流动压力或流压。
是油、气井生产时的井底压力。
.它表示油、气从地层流到井底后剩余的压力，对自喷井来讲，也是油气从井底流到地面的起点压力。
流压：原油从油层流到井底后具有的压力。
既是油藏流体流到井底后的剩余压力，也是原油沿井筒向上流动的动力。
流型：流动过程中油、气的分布状态。
采油指数：是一个反映油层性质、厚度、流体参数、完井条件与渗油面积与产量之间的关系的综合指标。
可定义为产油量与生产压差之比，即单位生产压差下的油井产油量；也可定义为每增加单位生产压差时，油井产量的增加值；或IPR曲线的负倒数。
产液指数：指单位生产压差下的生产液量。
油井流入动态：在一定地层压力下油井产量和井底流压的关系，反应了油藏向该井供液能力。
气液滑脱现象：在气液两相流中，由于气体和液体间的密度差而产生气体超越液体流动的现象。
滑脱损失：因滑脱而产生的附加压力损失。
流动效率：油井在同一产量下，该井的理想生产压差与实际生产压差之比，表示实际油井完善程度。
持液率：在气液两相管流中，单位管长内液相体积与单位管长的总体积之比。
Vogel 方法(1968)①假设条件：a.圆形封闭油藏，油井位于中心；溶解气驱油藏。
b.均质油层，含水饱和度恒定；c.忽略重力影响；d.忽略岩石和水的压缩性；e.油、气组成及平衡不变；f.油、气两相的压力相同；g.拟稳态下流动，在给定的某一瞬间，各点的脱气原油流量相同。
②Vogel方程③利用Vogel方程绘制IPR曲线的步骤已知地层压力和一个工作点：a.计算b.给定不同流压，计算相应的产量：c.根据给定的流压及计算的相应产量绘制IPR曲线。
采油工基础知识一、简答题：1、什么叫地球物理测井？答：地球物理测井是应用地球物理学原理，借助各种专门仪器沿井身测量井孔剖面上地层的各种物理参数随井深的变化曲线，并根据测量结果进行综合解释来判断岩性，确定油（气）层及进行地层评价的一种手段，是油田开发必不可少的第一手资料。
2、地球物理测井的方法有哪些？答：（1）自然电位测井（2）普通电阻率测井（3）侧向测井（4）感应测井（5）声波测井（6）放射性测井及其他测井。
3、划分油（气）水层有几种方法？答：（1）油层最小电阻率法；（2）标准水层对比法；（3）径向电阻率法（4）邻井曲线对比法。
4、油井分析中如何判断出水层位？答：由以下五方面判断：（1）对比渗透性，一般渗透率高，与水井连通层先出水；（2）射开时间早，采油速度较高的层出水；（3）离油水边界较近的地层易出水；（4）其他特殊情况，如地层有裂缝、两邻层无裂缝的易先见水；（5）对应注水井，累计吸水量越大，越早见水。
5、抽油井分析包括哪些内容？答：抽油井分析主要内容有：（1）分析产量、动液面、含水变化原因及规律；（2）分析油井出砂、结蜡与出气的规律；（3）分析抽油泵在井下的工作状况是否正常；（4）分析抽油机与电器设备的使用情况和耗能情况；（5）分析油井参数是否合理。
6、油井综合分析的内容有哪些？答：（1）油井工作制度是否合理；（2）油井生产能力的变化；（3）分析油井各种措施及效果；（4）油井内有无砂堵、蜡堵、落物等情况；（5）各小层的产油、产水、含水和压力情况。
7、常见油井、水井酸化的方法有哪些？答：（1）油水井全井酸化；（2）分层酸化；（3）注水井选择性酸化；（4）强化排酸酸化。
8、水力压裂工艺方式有哪些？答：（1）分层压裂；（2）一次压裂多条裂缝；（3）限流法压裂。
9、抽油井故障的检查方法有哪些？答：（1）利用抽油机井动态控制图；（2）利用示功图；（3）井口憋压法；（4）试泵法；（5）井口呼吸观察法。
10、用示功图可以检查抽油井哪些故障？答：（1）可以判断砂、蜡、气对抽油泵工作的影响；（2）泵漏失；（3）油管漏失；（4）油杆断脱；（5）活塞与工作筒配合状况；（6）活塞被卡。
采油工程基础知识采油工程基础知识第一节完井基础知识一、完井基础还是简介完井：是指一口井按照地质设计的要求钻达目的层和设计井深后，直到交井之前所进行的工作。
（一）完井方法我国主要的完井方法是以套管射孔为主的方法，约占完井井数的80%以上，个别灰岩产能用裸眼完井，少数热采式出砂油田用砾石充填完井。
套管完井：套管射孔完井、尾管射孔完井；裸眼完井：先期裸眼完井、后期裸眼完井、筛管完井和筛管砾石充填完井。
1、套管射孔完井1）、在钻穿油层后，下入油层套管并在环形空间注入水泥，用射孔器射穿套管、水泥环，并射入生产层内一定深度，构成井筒与产层的通道，这种完井方法称套管射孔完井。
2）、套管射孔井筒与产能的连通参数：（1）射孔孔径：正常探井和开发井为10mm，特殊作业井不大于25mm；（2）射孔孔眼几何形状：短轴与长轴之比不小于0.8；（3）射孔孔眼轨迹：沿套管表面螺旋状分布；（4）射孔密度：正常探井和开发井10~~20孔/m，特殊作业井可根据确定，一般不超过30孔/m；（5）射孔深度：射孔深度除要求穿透套管和水泥环外，还要尽量通过油层损害区进入无损害区。
（二）固井向井内下入一定尺寸的套管串后，在井壁和套管间的环形空间内注入水泥的工作较固井。
固井的目的（三）射孔用聚能射孔弹将套管、水泥环和油层弹开，使油层中的油气流入井筒内，再借助油层的压力流（或抽汲）到地面，达到出油的目的。
影响因素：孔深、孔密、孔位、相位角。
二、油水井井身结构1、井身中下入的套管：导管、表层套管、技术套管、油层套管。
2、采油需要掌握的完井数据完钻井井深：裸眼井井底至方补心上平面的举例；方补心：钻机正常钻井时，安装在钻台上的转盘能卡住方钻杆，使方钻杆与钻盘一起转动的部件，简称补心；套补距：钻井时的方补心上平面与套管头短节法兰平面的距离；油补距：带套管四通的采油树，其油补距为四通上法兰平面至补心上平面的距离，不带套管四通的采油树，其油补距是指有关挂平面至方补心上平面的距离；套管深度：套补距、法兰短节与套管总长之和；油管深度：油补距、油管头长与油管总长之和；水泥返高：古井是油层套管与井壁之间环形空间内水泥上升高度，具体指水泥环上端至补心上平面的距离；水泥帽：古井是从井口到地下40m左右处，套管与井壁之间封固的水泥环；沉砂口袋：从人工井底到所射油层底部（射孔底界）的一段套管内的容积；人工井底：固井完成后，留在套管内最下部的一段水泥凝固后的顶面；水泥塞：从完井井底到人工井底这段水泥柱的高度；射孔顶界：射开油层顶部深度，m；射孔底界：射开油层底部深度，m；3、注水井结构注水井结构是在完钻井井身结构的基础上，井筒套管内下入油管及配水管柱与井口装置组成的。
采油一队培训教案第一部分采油工必知的基本概念石油：石油是由多种碳氢化合物与少量杂质组成的液态可燃矿物。
天然气：是以气态碳氢化合物为主的各种气体组成的混合的可燃气体。
油压：油气流从井底到井口时的剩余压力。
静压：油井关井后，井底压力回升，待压力恢复稳定时测得的油层中部压力称静压。
流压：油井正常生产时所测得的油层中部的压力。
套压：油套管环形空间的井口压力。
回压：油气流从井口到原油集油站在地面流程流动的阻力损失。
生产压差：油井生产时，目前地层压力（静压）和井底流动压力的差值。
生产压差=静压-流压防冲距:在对泵时，为了防止抽油泵活塞在最低点时，活塞低部与固定凡尔(或凡尔罩)碰撞，在地面适当上提光杆一段距离，这段距离叫防冲距。
沉没度：指抽油泵固定凡尔到油井动液面之间的距离。
余隙体积：活塞在下死点时，活塞游动凡尔到固定凡尔之间的体积叫深井泵的余隙体积。
泵效：抽油泵的实际排量与理论排量的比值。
充满系数：抽油泵活塞上行时(或由下死点运行到上死点)，泵内进液的体积与活塞让出的体积之比叫充满系数。
油井工作制度：抽油井的工作制度就是指泵深、泵径、冲程、冲数以及开井时间、套管气管理等。
自喷井的工作制度就是指油嘴大小、开井时间、清蜡制度。
溶解气油比：在地层原始状况下，单位重量(或体积)原油所溶解的天然气量称为原始气油比，单位是立方米每吨(t/m3)或立方米每立方米(m3/ m3)。
油井生产时，每采出1t原油伴随采出的天然气量称生产气油比，单位是立方米每吨(m3/t)。
油田注水方式分为：边外（缘）注水和边内注水两类。
采油指数：生产压差每增减一个兆帕一天所增加的采油量叫采油指数。
单位：米3/兆帕²日。
采油速度：年产油量与地层储量之百分比。
采油强度：是指单位油层的有效厚度的日产油量。
采出程度：油田在某时间的累积采油量与地质储量的比值，用百分数表示。
原油密度：是指单位体积原油的质量。
原油粘度：原油在流动时，其内部分子间产生的磨擦阻力。
一、油水井基本知识1、油井总井数所有自喷井、抽油机井、电潜泵井、螺杆泵井和采取其他方式抽油的井的总和。
反映整个油田的油井总数量。
油井总井数是由开井数、关井数组成。
关井数包括计划关井数、停产井数、待废弃井关井数。
其中，待废弃井指已向股份公司申请报废，但尚未批复的油气水井，视同计划关井（此类井数很少）。
指在没有特殊指明的情况下，油水井总井数不包含已废弃井及其再利用井。
2、自喷井利用地层本身的天然能量使油喷至地面的油井。
3、抽油机井依靠抽油机和井下有杆泵将油从地层采到地面的油井。
当前这种抽油井占主导地位。
抽油机井按照抽油杆分类为普通钢杆井、高强度杆井、玻璃钢杆井、空心杆井、电热杆井、连续杆井及其它杆柱类井。
抽油泵由抽油杆带动上下运动，抽吸井内原油，它分为管式泵和杆式泵。
管式泵是抽油泵井最常见的一种。
3.1 普通钢杆采用杆柱等级为C、D、K级的采油的油井；普通钢杆制造工艺简单，成本低，直径小，使用范围广，约占有杆泵抽油井的90%以上，按照不同的强度和使用条件分为：C、D、K三个等级，机械性能如下表所示：钢级抗拉强度MPa 屈服强度MPa 使用范围C 620～794 412 轻、中负荷油井D 794～965 620 重负荷油井K 588～794 372 轻、中负荷并有腐蚀介质的油井3.2 高强度杆杆柱用等级为H级及以上杆进行采油的油井；H级高强度抽油杆，是用D级抽油杆经表面高频淬火处理，其抗拉强度提到1020MPa，承载能力比D级抽油杆提高20%左右，适用于深井、稠油井和大泵强采井。
3.3 玻璃钢杆杆柱中采用玻璃钢抽油杆采油的油井；玻璃钢抽油杆是由玻璃钢杆体和两端带抽油杆标准外螺纹（尺寸与普通钢抽油杆相同）的钢接头组合构成。
它具有重量轻、可实现超冲程、弹性好，抗腐蚀、疲劳性能好，没有疲劳极限等优点，因而可减少设备投资、节省能源和增加下泵深度，适用于抽汲腐蚀介质，但也因价格贵，不能承受轴向压缩载荷和高温（大于95℃），而且报废杆不能溶化回收利用，因而在一定程度上限制了它的使用。
采油工程基础知识第一节完井基础知识一、完井基础还是简介完井：是指一口井按照地质设计的要求钻达目的层和设计井深后，直到交井之前所进行的工作。
（一）完井方法我国主要的完井方法是以套管射孔为主的方法，约占完井井数的80%以上，个别灰岩产能用裸眼完井，少数热采式出砂油田用砾石充填完井。
套管完井：套管射孔完井、尾管射孔完井；裸眼完井：先期裸眼完井、后期裸眼完井、筛管完井和筛管砾石充填完井。
1、套管射孔完井1）、在钻穿油层后，下入油层套管并在环形空间注入水泥，用射孔器射穿套管、水泥环，并射入生产层内一定深度，构成井筒与产层的通道，这种完井方法称套管射孔完井。
2）、套管射孔井筒与产能的连通参数：（1）射孔孔径：正常探井和开发井为10mm，特殊作业井不大于25mm；（2）射孔孔眼几何形状：短轴与长轴之比不小于0.8；（3）射孔孔眼轨迹：沿套管表面螺旋状分布；（4）射孔密度：正常探井和开发井10~~20孔/m，特殊作业井可根据确定，一般不超过30孔/m；（5）射孔深度：射孔深度除要求穿透套管和水泥环外，还要尽量通过油层损害区进入无损害区。
（二）固井向井内下入一定尺寸的套管串后，在井壁和套管间的环形空间内注入水泥的工作较固井。
固井的目的（三）射孔用聚能射孔弹将套管、水泥环和油层弹开，使油层中的油气流入井筒内，再借助油层的压力流（或抽汲）到地面，达到出油的目的。
影响因素：孔深、孔密、孔位、相位角。
二、油水井井身结构1、井身中下入的套管：导管、表层套管、技术套管、油层套管。
2、采油需要掌握的完井数据完钻井井深：裸眼井井底至方补心上平面的举例；方补心：钻机正常钻井时，安装在钻台上的转盘能卡住方钻杆，使方钻杆与钻盘一起转动的部件，简称补心；套补距：钻井时的方补心上平面与套管头短节法兰平面的距离；油补距：带套管四通的采油树，其油补距为四通上法兰平面至补心上平面的距离，不带套管四通的采油树，其油补距是指有关挂平面至方补心上平面的距离；套管深度：套补距、法兰短节与套管总长之和；油管深度：油补距、油管头长与油管总长之和；水泥返高：古井是油层套管与井壁之间环形空间内水泥上升高度，具体指水泥环上端至补心上平面的距离；水泥帽：古井是从井口到地下40m左右处，套管与井壁之间封固的水泥环；沉砂口袋：从人工井底到所射油层底部（射孔底界）的一段套管内的容积；人工井底：固井完成后，留在套管内最下部的一段水泥凝固后的顶面；水泥塞：从完井井底到人工井底这段水泥柱的高度；射孔顶界：射开油层顶部深度，m；射孔底界：射开油层底部深度，m；3、注水井结构注水井结构是在完钻井井身结构的基础上，井筒套管内下入油管及配水管柱与井口装置组成的。
注水井生产原理：能量传递过程P油层=P井口+H*r-P损失P油层——住入油层中的压力，Mpa；P井口——注水井井口注水压力，Mpa；H——注水井油层中部深度，m；r——注水井相对密度；P损失——注水井管损与水压力损失，Mpa。
4、采油井结构及生产原理自喷井结构及生产原理、抽油机井结构及采油原理（井口装置（采油树）、地面抽油机设备、井下抽油泵设备、抽油吸入口（筛管）、机械动力传递装置（抽油杆）、油管、套管）、电动潜油泵井结构及采油原理。
第二节采油井设备及其性能一、油水井井口设备（一）自喷井井口设置1、采油树采油树是控制和调节油井生产的主要设备。
主要作用是：（1）悬挂油管，承托井内全部油管柱重量；（2）密封油管与套管间的环形空间；（3）控制和调节油井的生产，引导井筒中的油气进入出油线；（4）保证各项井下作业施工的顺利进行；录取油、套压力资料，便于测压、清蜡等日常管理。
2、采油树的结构主要由总闸门、生产闸门、清蜡闸门和其他各种闸门，三通、四通、法兰，短节等组成。
（二）抽油井井口装置抽油井井口装置是由套管三通、油管三通、盘根盒组成。
二、井场设备（一）分离器分离器主要是用来分离油和气，计算油气的产量、沉水、沉砂等，其次用它来控制井口出油管线的回压。
分离器的种类：按外形：立式、卧式、球形；按用途：生产分离器、计量分离器、三相分离器；按压力大小：真空、低压、中压、高压；按内部结构：伞状、箱伞状。
（二）常用分流器1）立式分流器2）卧室油气分离器（三）油气分离器的基本原理1）重力沉降原理2）离心分离原理3）碰撞分离原理三、辅助设备（一）加热炉在油田原油集输过程中，需要将原油温度升高，粘度降低，便于输送。
加热炉就是用于完成这个过程的设备。
加热炉的加热方式可分为直接加热（火筒式加热炉）和间接加热（水套炉）。
类型：管式加热炉、火筒式加热炉、水套式加热炉、立式圆筒炉。
（二）压力表压力表是油水井观察和录取压力资料的必备设备。
常用的压力表是扁曲弹簧管（包氏管）式压力表，其工作原理是：扁曲弹簧管固定的一端与压力表的表把联通，另一端通过连杆、扇形齿轮机构、心轴和指针转动，在表盘刻度上显出压力值。
（三）安全阀单弹簧微启动式安全阀，作用一是发出鸣叫声，起到警示的作用；二是气体冲出，致使分离器内压力暂时降低，从而达到安全生产。
原理：分离器内压力较低时，压缩的弹簧具有弹性能量使阀关闭，。
当分离器中气体作用在阀芯上，其压力大于弹簧对阀芯的压力时，安全阀被顶开，气体冲出，安全阀发出鸣叫声，致使分离器内压力降低额从而达到安全工作压力，以防止由于分离器蹩压超过安全压力而损坏。
第三节深井泵深井泵分有杆泵和无杆泵，它们是抽油井装置中的重要组成部分，其中有杆泵又称抽油泵。
一、抽油泵（一）抽油泵的分类按结构不同分：管式泵、杆式泵。
1、管式泵管式泵是把外筒和衬套在地面组装好后，接在油管下不下入井内，然后投入固定阀，最后把活塞接在抽油杆柱下端，下入泵筒内。
双阀、三阀管式泵。
2、杆式泵杆式泵是把活塞。
阀及工作筒装配成一个整体，在地面组装好后，接在抽油杆柱的下端，整体通过油管下入井内，由预先安装在油管预定位置上的卡簧固定在油管上。
（二）抽油泵的结构组成：工作筒（外筒和衬套）、柱塞及游动阀（排除阀）和固定阀。
（三）抽油泵型号的表示方法（四）抽油泵工作原理抽油泵是依靠抽油机带动抽油杆使活塞在衬套内部做往复运动来抽油的。
（五）抽油杆）抽油杆是有杆泵抽油装置中的一个重要组成部分。
通过臭又给你将抽油机的动力传递到抽油泵活塞上，使抽油泵活塞往复运动。
（六）抽汲参数及泵小1、抽油机井的工作原理：由电动机供给动力，经减速箱装置及四连杆机构，将高速旋转的机械能变为抽油机驴头低速往复运动的力，从而带动深井泵工作，进而不断地把井筒里的液体举升到地面。
2、抽油机井抽油参数（1）冲程（S）：抽油机工作时，光杆在驴头的带动下做上下往复运动，光杆运动的最高点与最低点之间的距离成为冲程，单位m。
（2）冲数（n）：指抽油机带动抽油杆每分钟上下往复运动的次数，单位次/min。
（3）泵径(D):指抽油泵工作筒内直径的尺寸，单位mm。
（4）抽油泵理论排量：抽油泵在理想的情况下，活塞一个冲程可排出的液量叫抽油泵的理论排量。
Q理=1440S*n*(π*D2／4)（5）抽油机泵效：抽油机的实际产液量与抽油泵的理论排量的比值叫做泵效。
视泵效。
η=【Q实/(ρ液*Q理)】*100%（6）沉没度：抽油机生产时，抽油泵的固定阀到油井动液面之间的距离称为沉没度。
h=H泵-H动（7）动液面：抽油机井正常生产时，油管和套管环形空间的页面高度。
（8）静液面：抽油机井关井停产后，油套管环形空间的液面就要上升，经过一段时间后，页面上升到一定位置，并且稳定下来，这时的页面叫静液面。
（9）抽油机悬点载荷：由于抽油机工作时驴头悬点始终承受着上下往复交变在和，根据其性质，悬点的承受载荷分为静载荷。
动载荷及其他载荷，而理论和现场实践都已证明其他载荷与静载荷、动载荷相比可以忽略不计，所以就只讨论静载荷和动载荷。
①静载荷：通常指抽油杆和液柱所受的重力以及液柱对抽油杆柱的浮力所产生的悬点载荷。
抽油杆（柱）重力：Wr=f rρs L活塞上的液柱载荷：W1=(fρ -f r)Lρ悬点所受静载荷为抽油杆9柱）在液体中的重力：W’=f r（ρs-ρ）L②动载荷（惯性载荷）：惯性载荷是由于抽油机运转时驴头带着抽油杆柱和液柱做变速运动，因而产生杆柱和液柱的惯性力。
W惯=W r*SN2/1440③驴头悬点最大、最小载荷：根据抽油机运动的特点，抽油机在上、下冲程中悬点载荷是不同的，上冲程是为最大载荷，下冲程时为最小载荷。
W大=W r+W1+W惯;W小=W’-W惯二、潜游电泵（一）潜油电泵概述1、潜油电泵的概念潜油电泵全称是潜油电动离心泵，是在井下工作的多级离心泵，同油管一起下入井内，地面电源通过潜油泵专用电缆输入井下电机，使电机带动多级离心泵旋转，将井内的原油举升到地面。
2、电动潜油泵装置的组成（1）井下部分：包括多级离心泵、潜油电动机、保护器、油气分离器；（2）中间部分：包括电缆；（3）地面部分：包括变压器、控制屏、接线盒。
3、潜油电泵各装置作用潜油电动机、多级离心泵、保护器、油气分离器、控制屏、接线盒、电缆、其他辅助装置。
4、电动潜油泵井工作原理地面控制屏把符合标准电压要求的电能通过接线盒及电缆输给井下潜油电动机，潜油电动机再把电能转换成高速旋转机械能传递给多级离心泵，从而使经油气分离器进入多级离心泵内的液体被加压举升到地面；与此同时井底压力（流压）降低，油层液进入井底。
包括两大流程：（1）潜游电泵的供电流程：地面电源-变压器-控制屏-潜油电缆-潜油电机。
（2）潜油电泵的抽油工作流程：油气分离器-多级离心泵-单流阀-泄油阀-井口。
5、电动潜油泵型号及参数三、清蜡与防蜡（一）影响结蜡因素的分析（二）油井防蜡（三）油井清蜡机械清蜡、热力清蜡第四节油水井站生产工艺流程一、井间注水系统生产流程及其装置（一）配水间注水系统生产流程1、单井配水间生产流程2、多井配水间注水流程（二）注水井井口生产流程注水井井口流程装置1、注水方式正注：来水闸阀通过注水总闸阀由油管向油层注水；反注：由直通闸阀通过套管想油层注水；合注：上三个闸阀均打开，油管和套管一起向油层注水。
2、正常注水流程3、关井（降压）流程4、注水井的投注注水井从完钻到正常注水，一般要经过排液、洗井、试注之后才能转入正常的注水。
吸水指数：注水井在单位注水压差作用下的日注水量叫油层吸水指数，m3/(d·Mpa), 吸水指数=日注水量/（注水井流压-注水井静压）二、井站（间）集油系统生产工艺流程（一）井站（间）集油系统生产流程图单管流程、双管流程和三关流程（二）其他生产流程量油流程、测气流程（三）抽油机井生产流程1、油、水井开关的概念2、抽油机井生产流程正常生产流程、双管生产流程、热洗流程。
3、电动潜油泵井生产流程正常生产流程、掺水伴热流程。
三、油气水的计量第五节油水井作业及挖潜改造一、油水井作业（一）油水井作业的内容1、检泵1）检泵的原因；2）检泵的依据。
