自动扶梯故障分析与维修方法(新编版)

自动扶梯人行道常见故障与排除一、接通电源后，梯子不能启动首先检查电源三相电是否断相、错相，否则就不能正常启动梯子。

相序开关指示灯显示绿灯时方为正常。

其次检查安全回路开关是否复位，可通过故障显示屏查找未复位开关，直至安全回路主接触器吸合为止。

如果安全回路畅通，但仍不能启动，可先检查输入信号是否进入PLC，再检查输出是否正常。

此项可通过观察PLC输入和输出信号指示灯，再借助万用表测量共同完成。

根据电路原理图，逐级检查找故障原因。

二、接通电源后，正常启动钥匙，运行不到一周后，连续报警并停梯。

该故障是由于测速光电开关未检测到相关信号，或者是由于电网电压过高或过低引起运行速度过快或过慢而导致。

如果是测速光电开关未检测到相关信号所导致的报警停梯可通过检修开关查找原因。

1、扶梯测速开关安装在直线段导轨上部左边。

故障原因如下：①个别梯级安装不正②梯级链条在安装光电开关处游动较大，致使个别梯级经过时不能检测到该梯级产生报警停梯。

此时可重新调整梯路导轨位置，使上主轨和下主轨开档距离符合要求。

③光电开关安装松动造成。

须重新调整，光电开关合适位置并锁紧，保证每个梯级经过时都能检测到信号。

2、人行道测速开关安装在驱动主机的驱动链轮旁边，故障原因如下：①开关松动造成检测不到信号②信号源（M6螺栓）未固定紧造成链轮转动时位置错位，使开关测检不到信号。

三、启动后，突然间停梯，并没有连续报警。

故障原因：（1）电网突然间断电或缺相引起停梯。

（2）某安全开关动作引起停梯。

（3）热保继电器动作停梯（4）其它故障停梯。

故障排除：1、观察周围用电器是否正常工作，如果电网停电，待电网来电后再投入运行。

2、查看故障显示代码，将动作的开全开关复位，并查找开关的动作原因。

排除发生故障的隐患。

3、查找热继电器动作原因，必要时须停梯运行。

4、如果上述三种原因均已排除，可查找电控柜内线路原因。

（例如熔断器烧断、接触器打火、触点接触不良，线鼻螺钉未锁紧等）四、梯路跑偏故障原因：①下驱动侧板定位时与桁架中心面不地称造成②驱动主轴轴线在水平和垂直两平面与桁架梯路轨中心平面存在偏差。

电扶梯设备故障原因分析及故障预防性维护策略研究电扶梯是一种便利的交通工具，广泛应用于商场、地铁站、机场等公共场所。

由于长时间的使用和环境因素等原因，电扶梯设备故障时有发生。

对电扶梯设备的故障原因进行分析并制定相应的预防性维护策略至关重要。

本文将针对电扶梯设备的故障原因进行深入分析，并提出相应的故障预防性维护策略。

一、电扶梯设备故障原因分析1. 设备老化电扶梯设备在长时间的运行过程中难免会出现设备老化的情况，包括电机、链条、轴承等部件的磨损和老化，这将导致设备的性能下降和故障频发。

2. 不正确的维护保养不正确的维护保养措施会影响电扶梯设备的正常运行，例如润滑油不足、清洁不及时等问题都会导致设备的故障。

3. 外部环境影响电扶梯设备通常处于公共场所，受到的外部环境因素较多，例如尘土、水汽、机械碰撞等都会对设备的正常运行产生影响。

4. 设计缺陷有些电扶梯设备在设计上存在缺陷，例如传动系统设计不合理、电气元件选用不当等问题都会导致设备的故障。

5. 运行负载过大长时间的高负载运行会使电扶梯设备的各个部件过度磨损，从而增加故障的发生几率。

二、故障预防性维护策略研究1. 定期维护保养对电扶梯设备进行定期的维护保养非常重要，包括清洁、润滑、紧固螺丝等工作。

对设备进行定期的检查和维修，及时发现并处理设备的隐患。

2. 提高设备运行负载通过合理的运行负载设计，可以减少设备各个部件的磨损程度，延长设备的使用寿命。

3. 提升设备抗环境能力通过改进设备的密封性能、提高耐腐蚀能力等措施，可以减少外部环境对设备的影响。

4. 设备定期检测定期对设备的各项性能进行检测，包括电机性能、传动系统状态、安全保护装置的可靠性等，及时发现并处理设备的问题。

5. 设备设计改进针对设计上存在的缺陷，可以通过改进设计、选用更优质的材料等措施来降低设备故障的发生。

电扶梯设备的故障会对公共交通秩序和人们的生产生活产生严重的影响，因此预防性维护措施非常重要。

自动扶梯常见故障及处理方法一、前言自动扶梯是现代商场、地铁站等公共场所必备的交通工具，但由于长时间的使用和维护不当，自动扶梯也会出现各种故障。

本文将详细介绍自动扶梯常见故障及处理方法，帮助大家更好地了解和维护自动扶梯。

二、常见故障1. 扶手不转扶手不转是自动扶梯常见的故障之一。

这可能是由于链条松弛或链轮损坏导致的。

当出现这种情况时，应该立即停止使用自动扶梯，并进行检查和修理。

2. 电机噪音过大电机噪音过大可能是由于电机轴承磨损或电机内部零件损坏导致的。

如果出现这种情况，应该立即停止使用自动扶梯，并进行检查和修理。

3. 手动刹车失灵手动刹车失灵可能是由于刹车线松弛或刹车片磨损导致的。

当出现这种情况时，应该立即停止使用自动扶梯，并进行检查和修理。

4. 手推力过大手推力过大可能是由于链条松弛或链轮损坏导致的。

当出现这种情况时，应该立即停止使用自动扶梯，并进行检查和修理。

5. 电源故障电源故障可能是由于供电线路故障或控制器故障导致的。

当出现这种情况时，应该立即停止使用自动扶梯，并进行检查和修理。

三、处理方法1. 扶手不转的处理方法如果扶手不转，首先要检查链条是否松弛。

如果松弛，需要调整链条张力；如果链条已经损坏，需要更换链条。

如果链轮损坏，也需要更换链轮。

2. 电机噪音过大的处理方法如果电机噪音过大，首先要检查电机轴承是否磨损。

如果磨损，需要更换电机轴承；如果内部零件损坏，则需要更换电机。

3. 手动刹车失灵的处理方法如果手动刹车失灵，首先要检查刹车线是否松弛。

如果松弛，需要调整刹车线张力；如果刹车片磨损，则需要更换刹车片。

4. 手推力过大的处理方法如果手推力过大，首先要检查链条是否松弛。

如果松弛，需要调整链条张力；如果链轮损坏，则需要更换链轮。

5. 电源故障的处理方法如果出现电源故障，首先要检查供电线路是否正常。

如果供电线路正常，则需要检查控制器是否故障。

如果控制器故障，则需要更换控制器。

四、注意事项1. 定期检查自动扶梯的各个部位，发现问题及时进行维修和更换。

电扶梯设备故障原因分析及故障预防性维护策略研究电扶梯设备作为现代城市生活中不可或缺的交通工具，其安全性和稳定性一直备受关注。

在日常使用中，电扶梯设备故障问题时有发生，给乘客带来了不便，也给设备的维护和管理带来了一定的挑战。

对电扶梯设备故障原因进行深入分析，并针对性地提出故障预防性维护策略，显得非常必要。

一、电扶梯设备故障原因分析1. 设备老化电扶梯设备作为长期运行在公共场所的设备，其零部件和结构受到长期的磨损和剧烈的振动，导致设备老化加速。

这种老化现象会使得电扶梯设备在运行过程中出现故障的概率大大增加。

2. 设备维护不到位电扶梯设备的日常维护工作如果没有得到及时和有效的执行，就很容易造成设备的零部件损坏或者失效。

轴承、链条等零部件因缺乏充分的润滑而导致磨损严重，进而引发故障。

3. 外部因素影响电扶梯设备的正常运行也会收到外部因素的影响，比如灰尘、水汽、化学腐蚀等。

这些外部因素可能导致设备的外观表面受损，也可能渗入内部，对设备的正常运行造成干扰。

4. 设备设计缺陷一些电扶梯设备在设计时存在一定的缺陷，这些设计缺陷可能会在设备长时间运行后逐渐暴露并引发故障。

结构设计不合理、选材不当等问题都可能导致设备故障的发生。

二、故障预防性维护策略研究1. 定期维护保养为了延长电扶梯设备的使用寿命，减少故障的发生，必须要进行定期维护保养。

定期维护保养包括设备的清洁、润滑、紧固件的检查和更换、电气部件的检查和维修等，这些工作能够有效地发现和排除潜在的故障隐患。

2. 现场巡检除了定期的维护保养工作之外，现场巡检也是非常重要的一环。

设备运行过程中的异常声音、异味、震动等都可能是故障的先兆，如果能够及时发现并进行处理，往往可以避免故障的发生。

3. 采用优质零部件在电扶梯设备的维护与维修中，选择优质的零部件也是至关重要的。

优质的零部件在使用寿命和稳定性上往往能够比劣质的零部件更胜一筹，可以减少故障的发生。

4. 定期检测分析除了定期的维护保养工作之外，定期的检测分析也是必不可少的一项工作。

自动扶梯的常见问题及解决方法栏目责编岳磊自动扶梯的常见问题及解决方法So{iutiontoCommonProblemsofEscalators笔者从电梯工程和客户反馈中发现,总有不少关于如何排除自动扶梯响声和抖动等方面的咨询.现将一些总结和经验写出来,供大家参考.1自动扶梯有响声自动扶梯有响声.故障点以响声位置的线索来分析.(1)自动扶梯上部有嗡嗡的声音在响检查与解决步骤如下.步骤1.首先从最简单的检查开始,查看减速箱里的润滑油是否在规定的范围内.减速箱上有测油口,只要将该口拧开,查看标尺上的油位就可以了.步骤2.如果减速箱的润滑油位正常,那么需要检查电动机了.电动机可从轴承人手检查.查看轴承是否损坏.步骤3,检查减速箱内的齿轮啮合情况.经过前2种步骤.一般就可以排除嗡嗡的声音了.步骤3的情况发生的几率比较小,只要减速箱内的润滑油在自动扶梯运行后没有出现过缺油情况,第3步检查一般是不需要的.(2)自动扶梯上部有轻微咣咣的声音.像是链条碰到了铁片的声音.检查与解决方法如下.步骤1,检查主驱动链轮齿与主机小链轮齿的朱巧萍,广州广日电梯工业有限公司58ChinaElevatorV ol19No13July2008■朱巧萍平面度.主驱动链轮齿与主机小链轮齿不在同一平面上.会导致链条与齿边发生撞击,从而产生声响. 步骤2,检查主驱动链条是否变松.主驱动链条太松也会导致声响的产生,此时应调节主驱动链条的松紧.(3j自动扶梯发出吱吱声.检查与解决方法如下.步骤1,由于自动扶梯梯级边与围裙板间的距离太小导致.当自动扶梯运行一段时间后.可能会导致间隙变小.可以通过调节梯级与围裙板问的距离或打磨梯级上的防撞块来解决.步骤2,梯级轴套与梯级轴之间的润滑不足导致.需要通过在轴套与梯级轴之间加润滑脂的方法来解决.(4j扶手带端部发出吱吱声.检查与解决方法如下.声音发生在扶手带处.是由于扶手带端部型材与扶手带接触面有杂物导致.声音可以通过清除接触面之间的杂物消除.2自动扶梯抖动自动扶梯抖动,故障点以抖动部件为线索来分析.(1)扶手带抖动,检查与解决方法如下.步骤1,可能是由于扶手带松导致,此时应调节扶手带张紧装置,将扶手带变紧.步骤2,如果扶手驱动是大包角驱动可能是由于压紧链的压紧轮与扶手带没完全接触,这时调节扶手驱动的压紧装置,即调节包角大小.步骤3,可能是由于主驱动链条松导致,这时需要调紧主驱动链条.如果是步骤3的原因导致则该原因同时会导致自动扶梯梯级抖动.(2)梯级抖动,检查与解决方法如下.步骤1可能是梯级链松导致,此时应调节梯级链断链保护装置位置,调紧梯级链即可.步骤2,可能是由于主驱动链条松导致这时需要调紧主驱动链条.3自动扶梯跳动乘坐自动扶梯时感觉梯级会发生一定的跳动.检查和解决方法如下:梯级发生跳动是由于梯级轮走过的导轨不平整所致,此时根据梯级运行的位置,检查梯级轮下面的导轨上是否有杂物,清除杂物,如果正好是处于导轨接头位置,则磨平导轨接头处即可.中国电梯2008年7月第19卷第13期59。

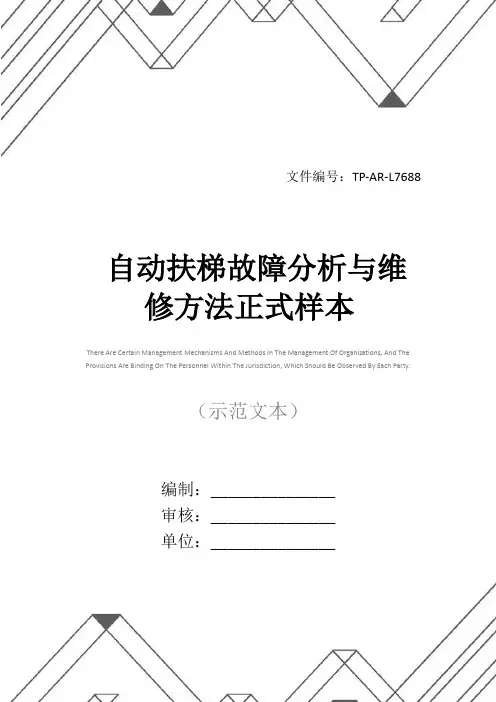

文件编号：TP-AR-L7688There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________自动扶梯故障分析与维修方法正式样本自动扶梯故障分析与维修方法正式样本使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

在自动扶梯的维修保养过程中，本人总结了以下工作经验，供大家参考。

1 速度监控装置有故障，自动扶梯不能正常运行1.1 故障现象有1台型号为GRF30-100的自动扶梯在安装竣工后，交付给客户使用过程中，自动扶梯不能正常运行，PLC（可编程控制器）数码显示出E—扶梯超速、欠速故障。

引起这一故障的原因可能有以下情况：①电源电压不稳定；②PLC已损坏；③脉冲接收器已损坏。

通过详细分析和检测结果表明电源电压稳定、PLC和脉冲接收器完好无损，但发现安装在工作制动器上的脉冲接收器和磁头感应块错位及两者之间的垂直间隙过大。

1.2 分析原因该自动扶梯的速度监控装置的工作原理是：在驱动主机的工作制动器上有一个与曳引机同轴的飞轮，在飞轮下面装有磁头感应块。

另有脉冲接收器装在工作制动器支架上，与电源开关相连接。

飞轮转动时，脉冲接收器接收磁头感应块产生脉冲信号，通过PLC 逻辑判断就能控制速度。

当自动扶梯速度高于额定速度1.2倍之前时，速度监控装置应能切断自动扶梯的电源使自动扶梯停车，这样才能符合国家标准（GB16899-1997）的要求。

自动扶梯常见故障及排除方法1．梯级的故障梯级是乘客乘梯的站立之地，也是一个连续运行的部件。

由于环境条件、人为因素、机件本身等原因造成的。

主要故障包括：踏板齿折断；支架主轴孔处断裂；支架盖断裂；主轮脱胶。

梯级故障的排除：更换踏板；更换支架；更换支架盖；更换主轮；更换整个梯级。

2．曳引链的故障曳引链是自动扶梯最大的受力部件，由于长期运行，磨损也相应较严重，主要故障包括：润滑系统故障；曳引链严重磨损；曳引链严重伸长。

曳引链故障排除方法：更换曳引链；调整曳引链的张紧装置；清除曳引链的灰尘。

3.驱动装置的故障主要故障包括：驱动装置的异常响声；驱动装置的温升过快过高。

驱动装置故障排除方法：（1）检查电动机两端轴承。

减速机轴承、蜗杆蜗轮磨损，带式制动器制动电动机损坏，单片失电、制动器的线圈和摩擦片间距调整不适合，驱动链条过松上下振动严重或跳出。

（2）电动机轴承承损坏、电动机烧坏、减速器油量不足，油品错误、制动器的摩擦副间隙调整不适合、摩擦副烧坏、线圈内部短路烧坏。

（3）以上两条中的配件应修复，不能修复的配件应更换。

4．梯路故障主要故障包括：梯级跑偏；梯级在运行时碰擦裙板。

原因是多方面的：（1）梯级在梯路上运行不水平、分支各个区段不水平；（2）主辅轨、反轨、主辅轨支架安装不水平等；（3）相邻两梯级间的间隙在梯级运行过程中应保持恒定；（4）两导轨在水平方向平行不一致。

梯级故障的排除方法：（1）调整主辅轨的全新导轨、反轨和支撑架；（2）调整上分支主辅轮中心轨；（3）调整上下分支导轨曲线区段相对位置。

5．梳齿前沿板故障梳齿板前沿板故障分析：扶梯运行时，梯级周而复始地从梳齿间出来进去，每小时载客8000~9000人次，梳齿的工作状况可想而知，梳齿杆易损坏；前沿板表面有乘客鞋底带的泥沙；梳齿板齿断裂造成乘客鞋底带进的异物卡住；梳齿的齿与梯级的齿槽相啮合不好，当有异物卡入时产生变形、断裂。

梳齿前沿板故障排除方法：（1）扶梯出入口应保持清洁，前沿板表面清洁无泥沙。
