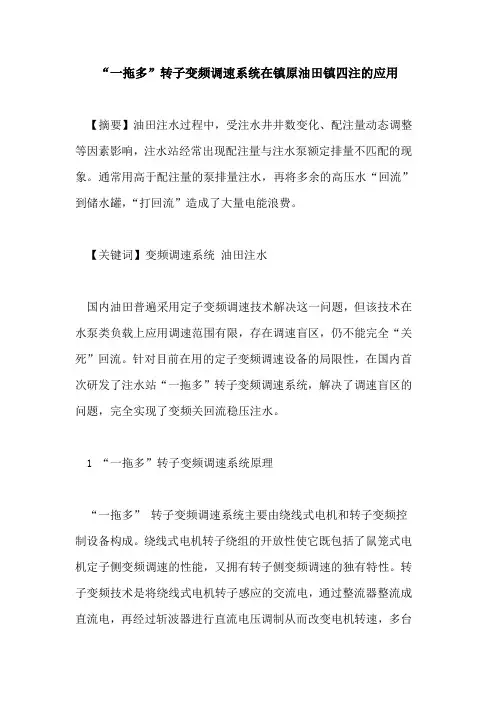

“一拖多”转子变频调速系统在镇原油田镇四注的应用【摘要】油田注水过程中，受注水井井数变化、配注量动态调整等因素影响，注水站经常出现配注量与注水泵额定排量不匹配的现象。
通常用高于配注量的泵排量注水，再将多余的高压水“回流”到储水罐，“打回流”造成了大量电能浪费。
【关键词】变频调速系统油田注水国内油田普遍采用定子变频调速技术解决这一问题，但该技术在水泵类负载上应用调速范围有限，存在调速盲区，仍不能完全“关死”回流。
针对目前在用的定子变频调速设备的局限性，在国内首次研发了注水站“一拖多”转子变频调速系统，解决了调速盲区的问题，完全实现了变频关回流稳压注水。
1 “一拖多”转子变频调速系统原理“一拖多”转子变频调速系统主要由绕线式电机和转子变频控制设备构成。
绕线式电机转子绕组的开放性使它既包括了鼠笼式电机定子侧变频调速的性能，又拥有转子侧变频调速的独有特性。
转子变频技术是将绕线式电机转子感应的交流电，通过整流器整流成直流电，再经过斩波器进行直流电压调制从而改变电机转速，多台电机调速产生的转差功率由一个逆变器逆变成与电网同频同相的交流电集中回馈到电网。
图1 “一拖多”转子变频调速系统构成示意图2 “一拖多”转子变频调速系统应用效果2.1 镇四注基本情况镇四注水站井口压力在20～24mpa。
镇四注设计规模1000 m3/d，系统设计压力25mpa，站内共有5zb-24/25型五柱塞注水泵 3台，均配有200kw绕线式电动机，其单泵理论排量24m3/h（576m3/d）。
镇四注投注初期管辖注水井25口，日配注350m3左右，采用单泵变频关回流注水；随着投注井数逐级增多，目前管辖注水井36口，日配注710m3左右，采用双泵变频关回流注水。
2.2 镇四注应用“一拖多”转子变频系统的效果2012年对“一拖多”转子变频调速系统运行情况进行了跟踪，该系统表现出以下优点，具有较好的应用前景。
2.2.1 谐波测试在变频器的使用过程中都会产生谐波，谐波含量太高会降低电力设备的使用寿命。
泵基础知识（一）一．泵的概念通常把提升液体，输送液体或使液体增加压力，即把原动的机械能变为液体能量的机器统称为泵。
一般，原动机通过泵轴带动叶轮旋转，对液体作功使其能量（包括位能、压能和动能）增加，从而使要求数量的液体从吸入池经泵的过流部分，输送到要求的高度或要求有压力的地方。
二．泵的分类泵的种类很多，按其作用原理可分为如下三大类：1、叶片式泵叶片式泵也叫动力式泵。
这种泵是连续地给液体施加能量，如离心泵、混流泵、轴流泵等。
2、容积式泵在这种泵中，通过封闭而充满液体容积的周期性变化，不连续地给液体施加能量，如活塞泵、齿轮泵、螺杆泵等。
3、其他类型泵这些泵的作用原理各异，如射流泵、水锤泵、电磁泵等。
泵的详细分类见表一所示。
表一泵的分类三．叶片式泵分类叶片式泵按其结构形式，分类如下：1、按主轴方向①卧式：主轴水平放置；②立式：主轴垂直放置；③斜式：主轴倾斜放置。
2、按叶轮种类①离心式：装离心式叶轮；②混流式：装混流式叶轮；③轴流式：装轴流式叶轮。
3、按吸入方式①单吸式：装单吸叶轮；②双吸式：装双吸叶轮。
4、按级数①单级：装一个叶轮：②多级：同一根轴上装两个或两个以上的叶轮。
5、按叶片安装方法①可调叶片：叶轮叶片安放角可以调节的结构；②固定叶片：叶轮叶片安放角是固定的结构。
6、按泵体的支承方式①悬架式：泵体下有泵脚，固定在底座上，轴承体悬在一端；②托架式：轴承体下部固定在底座上，泵体被轴承体托起悬在一端；③中心支承式：泵体两侧在通过轴心的水平面上固定在底座上。
四．水泵型号意义常用水泵型号代号：LG-----高层建筑给水泵DL-----多级立式清水泵BX-----消防固定专用水泵ISG----单级立式管道泵IS ----单级卧式清水泵DA1----多级卧式清水泵QJ-----潜水电泵水泵型号意义：如40LG12－1540－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3h）15－单级扬程（M）如200QJ20-1088200－表示机座号200QJ－潜水电泵20－流量20m3h108－扬程108M8－级数8级五．水泵的基本参数1、流量Q流量是泵在单位时间内输送出去的液体量（体积或质量）。
