1 单项电机（双电容）正反转简易接线图
人们往往把单项电机的正反转接线搞的很复杂，其实电机在出厂前已经按相关标准做好了接线图。

分别是：Z2W2 U2 V2下层是：U1 V1 Z1W1 内部图线如下：
对应的倒顺开关图如下：
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

2
简单的倒顺接线图如下：
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

3
注：配接倒顺开关时，应该把原电机的“连接片”去除
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

4
单项电机正反转接线图。

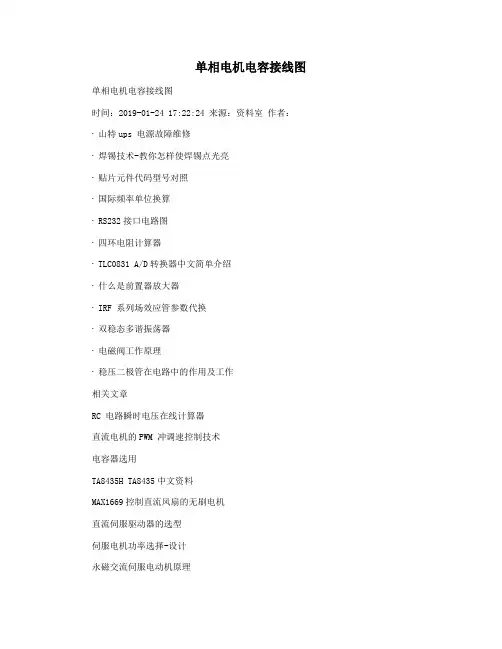

单相电机电容接线图单相电机电容接线图时间：2019-01-24 17:22:24 来源：资料室作者：∙山特ups 电源故障维修∙焊锡技术-教你怎样使焊锡点光亮∙贴片元件代码型号对照∙国际频率单位换算∙ RS232接口电路图∙四环电阻计算器∙ TLC0831 A/D转换器中文简单介绍∙什么是前置器放大器∙ IRF 系列场效应管参数代换∙双稳态多谐振荡器∙电磁阀工作原理∙稳压二极管在电路中的作用及工作相关文章RC 电路瞬时电压在线计算器直流电机的PWM 冲调速控制技术电容器选用TA8435H TA8435中文资料MAX1669控制直流风扇的无刷电机直流伺服驱动器的选型伺服电机功率选择-设计永磁交流伺服电动机原理步进电机与伺服电机的区别伺服电机工作原理栏目更新单相电机电容接线图声控灯电路图NE555应用电路图 220V 交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇, 空调风扇电动机，洗衣机等电机。

接线图第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V 。

838电子正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

电容的接线方法
以下是电容的接线方法：
1、在直流电路中，将电容的正极接入电路中的正极，将电容的负极接入电路中的负极。

2、在交流电路中，电容的接法可分为以下两种：
（1）单相顺时针接法：电容的正极接入电路的正极，负极接入电路的负极。

（2）双极型接法：电容的正极接入正偏导，负极接入负偏导。

3、在脉冲电路中，电容一般都接在电路的正极和负极之间，组成一个直流电路，而利用脉冲信号的峰值改变每段脉冲信号的幅值，以此来改变直流电路中电容的电容量。

4、在滤波电路中，电容一般都接入两个线路之间，而利用滤波电路中的滤波器，改变电路中的频率，以此来达到滤波的目的。

单相电机双电容接线图和接线方法
如上图：单相双电容电动机内部由起动绕组(副绕组)、运行绕组(主绕组)和离心开关组成引出6根线，分别为Z1、Z2、U1、U2、V1、V2。

两个电容分别为：起动电容和运行电容，起动电容容量大于运行电容。

倒顺开关型号HY2-8。

首先要弄懂正反转原理，知道了原理后，用什么型号的倒顺开关都是可以的。

如上图所示，正转时，U2、Z2连接零线，U1、V1连接相线。

U2、Z2相连其实是两个绕组的尾端接在一起，U1、V1相连其实是运行绕组的首端接了运行电容的一极。

反转时Z2，U1连接零线，U2、V1连接相线。

Z2、U1相连是两个绕组的一端连一起，U2、V1相连是运行绕组的尾端接了运行电容的一极。

与正转相比，改变了运行绕组的首尾端，实现了正反转，单相电动机所接相线、零线可以对调。

单相电机电容的正确接法
在家庭生活中，我们经常会接触到各种电器设备，其中包括单相电机。

而在单相电机的工作中，电容器扮演着非常重要的角色。

电容器作为一种电气元件，可以用来改善电路的功率因数、提高运行效率，因此正确的接法对于单相电机的正常运行至关重要。

首先，让我们了解一下单相电机的工作原理。

单相电机是一种利用交流电作为动力源来驱动的电动机。

在单相电机中，由于只有一个相位的电源供应，所以存在一个起动的问题。

为了解决这个问题，电容器被引入到电路中，通过引入电容启动器，可以提供额外的相位差，从而实现单相电机的正常起动。

接下来，我们来讨论一下电容的正确接法。

在单相电机中，电容通常有两条引线，一条连接到主线圈，另一条连接到启动线圈。

为了保证单相电机的正常运行，电容的两条引线需要正确连接。

通常来说，电容的引线颜色不同，一般分为褐色和紫色。

褐色线连接到主线圈，紫色线连接到启动线圈。

在实际操作中，正确连接电容需要注意以下几点。

首先，要确保电源已经切断，以免发生电击危险。

其次，按照电容的引线颜色进行正确连接，不要弄混引线的位置。

最后，连接好电容后，可以通过对单相电机进行测试，检查启动是否正常，以确保电机能够正常工作。

总的来说，单相电机的电容正确接法对于电机的正常运行至关重要。

正确连接电容可以确保单相电机顺利启动，并提高电机的效率和稳定性。

因此，在安装和维护单相电机时，务必要注意电容的正确接法，以保证设备的安全运行和延长设备的使用寿命。

1。

串激电机电容与电机的接线方法
串激电机电容与电机的接线方法如下：
1. 找到适配电容：首先查看电机的名牌，明确适配电容为3μf，并准备好这个电容。

2. 接线准备：参照电机上面的连接图示，把电容器电机的几根线的线头先拔出来，漏出1.5公分左右的铜丝线。

3. 接线：根据接线原理图，把蓝线红线和电容连接在一起，把黄线空出去。

注意电容是不分正负极的，可以两头线随便接，前提是接牢固。

4. 连接电源：接好以后剩下的黄线就是连接电源，也就是220V的火线。

然后剩下俩根线用其中一根线连接电源的零线，这样就能形成一个回路，而电容在其中就起到启动电容的作用。

5. 绝缘处理与测试：所有的线连接完毕后，做好绝缘处理就可以上电测试了。

如果出现问题，那就要进行排查，要么是电容问题，要么是电机问题。

按照以上步骤进行操作后，应该就能正确地将串激电机电容与电机进行接线。

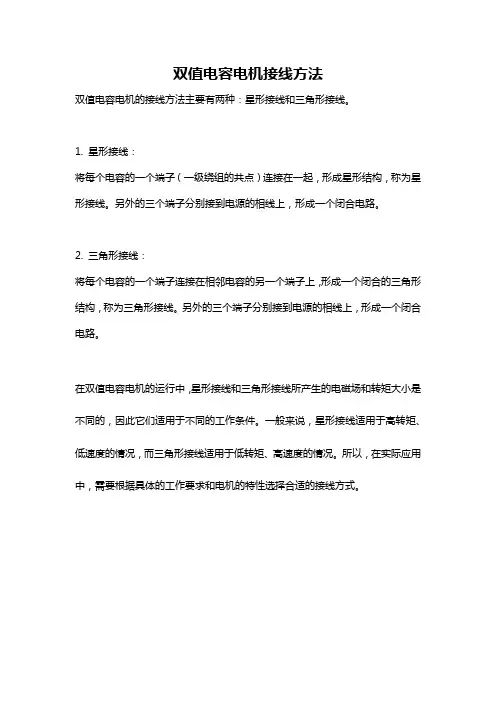

双值电容电机接线方法
双值电容电机的接线方法主要有两种：星形接线和三角形接线。

1. 星形接线：
将每个电容的一个端子（一级绕组的共点）连接在一起，形成星形结构，称为星形接线。

另外的三个端子分别接到电源的相线上，形成一个闭合电路。

2. 三角形接线：
将每个电容的一个端子连接在相邻电容的另一个端子上，形成一个闭合的三角形结构，称为三角形接线。

另外的三个端子分别接到电源的相线上，形成一个闭合电路。

在双值电容电机的运行中，星形接线和三角形接线所产生的电磁场和转矩大小是不同的，因此它们适用于不同的工作条件。

一般来说，星形接线适用于高转矩、低速度的情况，而三角形接线适用于低转矩、高速度的情况。

所以，在实际应用中，需要根据具体的工作要求和电机的特性选择合适的接线方式。

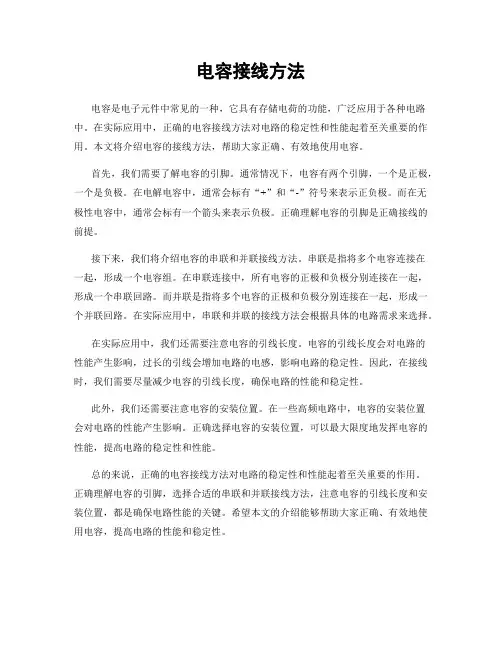

电容接线方法电容是电子元件中常见的一种，它具有存储电荷的功能，广泛应用于各种电路中。

在实际应用中，正确的电容接线方法对电路的稳定性和性能起着至关重要的作用。

本文将介绍电容的接线方法，帮助大家正确、有效地使用电容。

首先，我们需要了解电容的引脚。

通常情况下，电容有两个引脚，一个是正极，一个是负极。

在电解电容中，通常会标有“+”和“-”符号来表示正负极。

而在无极性电容中，通常会标有一个箭头来表示负极。

正确理解电容的引脚是正确接线的前提。

接下来，我们将介绍电容的串联和并联接线方法。

串联是指将多个电容连接在一起，形成一个电容组。

在串联连接中，所有电容的正极和负极分别连接在一起，形成一个串联回路。

而并联是指将多个电容的正极和负极分别连接在一起，形成一个并联回路。

在实际应用中，串联和并联的接线方法会根据具体的电路需求来选择。

在实际应用中，我们还需要注意电容的引线长度。

电容的引线长度会对电路的性能产生影响，过长的引线会增加电路的电感，影响电路的稳定性。

因此，在接线时，我们需要尽量减少电容的引线长度，确保电路的性能和稳定性。

此外，我们还需要注意电容的安装位置。

在一些高频电路中，电容的安装位置会对电路的性能产生影响。

正确选择电容的安装位置，可以最大限度地发挥电容的性能，提高电路的稳定性和性能。

总的来说，正确的电容接线方法对电路的稳定性和性能起着至关重要的作用。

正确理解电容的引脚，选择合适的串联和并联接线方法，注意电容的引线长度和安装位置，都是确保电路性能的关键。

希望本文的介绍能够帮助大家正确、有效地使用电容，提高电路的性能和稳定性。

单项双电容电机电容接法
单项双电容电机电容的接法一般是串联接法。

具体步骤如下：
1. 确定电容器的正负极。

通常情况下，电容器的正极（+）与电机的绕组相连接，负极（-）与电机的主绕组相连接。

2. 将电容器与电机绕组串联。

首先，将电容器的一极（通常是正极）与电机绕组的一端相连，然后将电机绕组的另一端与电容器的一极（通常是负极）相连，形成闭环。

3. 将电容器与主绕组串联。

首先，将电容器的一极（通常是正极）与主绕组的一端相连，然后将主绕组的另一端与电容器的一极（通常是负极）相连，形成闭环。

4. 检查接线是否正确。

在接线完成后，应仔细检查接线是否正确，无误后方可通电运行。

需要注意的是，不同型号的电机的电容接法可能会有所不同，具体操作时应根据电机的使用说明书或咨询专业人员进行操作。

第1页/ 共1页。

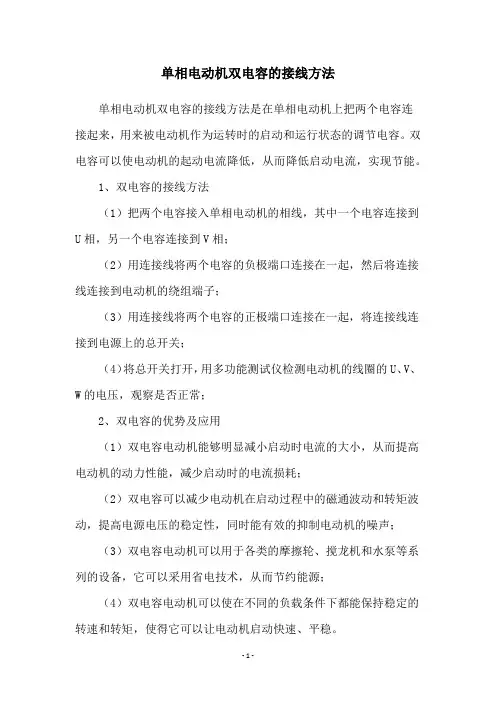

单相电动机双电容的接线方法
单相电动机双电容的接线方法是在单相电动机上把两个电容连
接起来，用来被电动机作为运转时的启动和运行状态的调节电容。

双电容可以使电动机的起动电流降低，从而降低启动电流，实现节能。

1、双电容的接线方法
（1）把两个电容接入单相电动机的相线，其中一个电容连接到U相，另一个电容连接到V相；
（2）用连接线将两个电容的负极端口连接在一起，然后将连接线连接到电动机的绕组端子；
（3）用连接线将两个电容的正极端口连接在一起，将连接线连接到电源上的总开关；
（4）将总开关打开，用多功能测试仪检测电动机的线圈的U、V、W的电压，观察是否正常；
2、双电容的优势及应用
（1）双电容电动机能够明显减小启动时电流的大小，从而提高电动机的动力性能，减少启动时的电流损耗；
（2）双电容可以减少电动机在启动过程中的磁通波动和转矩波动，提高电源电压的稳定性，同时能有效的抑制电动机的噪声；
（3）双电容电动机可以用于各类的摩擦轮、搅龙机和水泵等系列的设备，它可以采用省电技术，从而节约能源；
（4）双电容电动机可以使在不同的负载条件下都能保持稳定的转速和转矩，使得它可以让电动机启动快速、平稳。

以上就是单相电动机双电容的接线方法，双电容在电动机运行中能够明显减少启动电流大小，从而实现节能减排。

由于双电容电动机可以提高电源电压的稳定性，抑制电动机的噪声，节省能源，从而被广泛应用于各类摩擦轮、搅龙机和水泵等系列的设备。

汽车电容接线方法
汽车电容器的接线方法包括以下步骤：
1. 找到车辆的电池，并确保车辆的电源已关闭。

2. 使用一个电池终端扳手或扳手，轻轻拧松并移开电池的负极终端，通常是黑色或标有负号的终端。

3. 连接电容器的负极线到车辆的负极终端上。

确保连接牢固，并使用扳手紧固螺栓。

4. 连接电容器的正极线到车辆的正极终端上。

确保连接牢固，并使用扳手紧固螺栓。

5. 检查所有接线是否正确连接。

确保负极线连接到负极终端，正极线连接到正极终端。

6. 使用扳手或扳手，轻轻拧紧车辆电池的负极终端，确保它与接地部件接触良好。

7. 启动车辆并测试电容器是否正常工作。

请注意，在进行电容器接线之前，建议查看车辆的用户手册以确定正确的接线方法。

此外，如果您对汽车电气系统不熟悉或不自信，建议寻求专业的汽车电气技术人员或汽车电器维修专家的帮助。

单相电机的电容怎么接法单相电机在日常生活中被广泛应用，而电容器作为单相电机的重要组成部分，扮演着提高电机效率和启动特性的关键角色。

在单相电机中，电容器通过起到相位移和形成磁场的作用，帮助电机实现正常运转。

正确连接电容器对单相电机的性能至关重要，本文将简要介绍单相电机电容的接法。

单相电机电容分为启动电容和工作电容两种，启动电容主要用于提供启动转矩，工作电容则用于提高功率因数。

启动电容通常接在主线圈和起动绕组之间，而工作电容则接在主线圈上，协助电机提高效率。

在进行电容连接时，首先应断开电源，确保安全操作。

通常情况下，电容有两个端子，一个标示为“C”（表示电容器），另一个标示为“F”（表示电风扇）。

对于启动电容，可以通过以下步骤进行接法：1.将一个端子接到主电机线圈的起动端子上。

2.将另一个端子接到启动绕组的末端。

3.如果电容器上有额外的端子，可以通过连接一个外壳接地。

对于工作电容的接法，则相对简单：1.将电容的两个端子分别连接到主电机线圈上。

2.确保连接牢固可靠，避免接线松动导致故障。

在进行电容连接时，需要留意以下注意事项：1.选择适合电机型号和功率的电容器，过大或过小的电容都会对电机性能产生影响。

2.确保电容器连接正确无误，避免接反或短路等问题发生。

3.在启动电机时，应留意电容器工作温度，避免过热损坏电容器和电机。

综上所述，单相电机的电容连接是保证电机正常运转的关键步骤。

正确选择、连接电容器，可以提高电机的效率和性能，延长电机的使用寿命。

在实际操作中，务必注意安全，并遵循正确的连接方法，以确保电机的正常运转和稳定性。

1。

三线电容接法
三线电容接法是一种常见的电路连接方式，它通常用于将电容器连接到交流电源或信号源。

以下是一份简明的三线电容接法示意图和说明，供参考：
1. 准备一个电容器（C1），并确定其电容值符合你的需求。

2. 在电路中选择一个合适的交流电源（VAC）。

注意，这个电源应该与电容器的额定电压匹配。

3. 将一端（引脚1）的电容器连接到交流电源的正极（VAC+）。

这会形成电容器的一个极板。

4. 将另一端（引脚2）的电容器连接到交流电源的负极（VAC-）。

这会形成电容器的另一个极板。

5. 现在，你可以通过在电路中插入其他元件来使用电容器。

你可以将电容器连接到电阻、电感或其他电气设备。

注意：在实际使用三线电容接法时，请确保仔细阅读电容器的规格表，并按照正确的极性连接电容器。

使用三线电容接法需要小心操作，以避免触电或损坏电路。

220水泵电容接线方法在进行220水泵电容接线之前，我们首先需要了解水泵电容的作用和原理。

水泵电容是用来启动单相电动机的一种辅助启动装置，它通过改变电动机的相位差来实现启动。

在接线时，我们需要注意一些细节，以确保电路的正常运行和安全使用。

下面将详细介绍220水泵电容的接线方法。

首先，我们需要准备工具和材料，220水泵电容、电动机、导线、绝缘胶带、电工工具等。

接下来，我们按照以下步骤进行220水泵电容的接线：1. 确定电动机的起动方式，水泵电容的接线方式取决于电动机的起动方式，一般有内置式和外置式两种。

内置式电容是安装在电动机端盖上的，而外置式电容则是单独放置在电动机旁边。

2. 接线前的准备工作，在接线之前，首先要确保电源已经断开，以免发生触电事故。

然后检查电动机和电容的外壳是否有损坏，确认无误后再进行接线。

3. 连接电容和电动机，根据电动机的起动方式，将电容与电动机进行连接。

一般来说，内置式电容需要直接连接到电动机的起动线圈上，而外置式电容则需要通过导线连接到电动机的起动线圈。

4. 绝缘处理，在接线完成后，使用绝缘胶带将接线处进行包裹，以防止漏电和短路的发生。

5. 接通电源进行测试，在接线完成后，可以接通电源进行测试，检查电动机是否能够正常启动。

如果发现异常情况，应立即断开电源进行排查。

通过以上步骤，我们可以正确地进行220水泵电容的接线工作。

在接线过程中，需要注意安全第一，确保操作人员和设备的安全。

同时，也要严格按照电路图进行接线，避免出现接线错误导致的故障。

总之，220水泵电容的接线方法并不复杂，只要按照正确的步骤进行操作，就能够顺利完成。

希望以上内容能够对大家有所帮助，谢谢阅读！。
