FIR滤波器（滑动平均滤波，sinc窗函数滤波，最优滤波，匹配滤波，维纳滤波、相关滤波）

第15，16，17章的内容，讲了FIR中的滑动平均滤波、sinc窗函数滤波和自定义滤波。

-----------------------------------------------

滑动平均(moving average)滤波器

滑动平均滤波器常用于时域滤波，尽管它很简单，但是对于抑制随机噪声并保留陡峭边沿来说是最优的。

In spite of its simplicity, the moving average filter is optimal for a

common task: reducing random noise while retaining a sharp step

response. This makes it the premier filter for time domain encoded

signals.

可以看出滑动平均滤波的冲击响应就是一个矩形脉冲，通过将输入信号和矩形脉冲进行卷积实现滤波，注意这里是卷积，不要和后面的递归混淆。

滑动平均滤波器的频响：

时域效果好，频域效果就差，所以如果用来分频的话，则不用滑动平均滤波器，滑动平均滤波器主要用于抑制噪声对信号的干扰。

为了使时域和频域的效果有个折中，这里对最原始的滑动平均滤波器做下改变，如下图所示，其中1 pass就是最原始的滑动平均滤波器。

下面讲了为什么滑动平均滤波实现起来很快的原因：

可以看到虽然滑动平均滤波属于FIR，并且通过卷积来运算，但是如果进行递归运算会加快速度，不过需要注意的是这和后面将的IIR的递归是两个方面的意思。

-----------------------------------------------

sinc窗函数滤波(windowed-sinc filter，书中翻译叫什么？)

与前面的滑动平均滤波不同（主要用于时域），sinc窗函数是用于滤除频率的（主要用于频域），就像前面所说，sinc窗函数虽然在频域用于良好的性能，但是在时域方面性能就差了，表现为ripple(波纹，书中翻译叫什么？)和overshoot(书中翻译叫什么？)。而且sinc窗函数滤波不能像滑动平均滤波那样通过递归来计算卷积，这就增加了它的运算量。

sinc窗函数滤波的冲击响应：

它是从负无穷到正无穷的，使用时需要对它进行移位和截断处理，如下图所示：

截断时用的hamming窗和blackman窗

-----------------------------------------------

自定义滤波（custom filter）

-----------------------------------------------

最优滤波

白噪声叠加在信号，如何分离出信号的方式并不明显，那么怎么分才是最优的呢？这并没有一个标准。

这里讨论了三种滤波器，分别是滑动平均滤波、匹配滤波和维纳滤波。

滑动平均滤波前面讲过。

匹配滤波是指相关运算，通过对已知信号翻转并卷积，会在某一点求得最大。

维纳滤波频域上每个点的增益都根据信噪比来获得：

三种滤波器输出波形为：

需注意的是，匹配滤波和维纳滤波都需要卷积来实现。

-----------------------------------------------

最后在重申下FIR的概念:

Why is the impulse response "finite"?

In the common case, the impulse response is finite because there is no

feedback in the FIR. A lack of feedback guarantees that the impulse

response will be finite. Therefore, the term "finite impulse response"

is nearly synonymous with "no feedback".

However, if feedback is employed yet the impulse response is finite, the

filter still is a FIR. An example is the moving average filter, in which

the Nth prior sample is subtracted (fed back) each time a new sample comes

in. This filter has a finite impulse response even though it uses feedback:

after N samples of an impulse, the output will always be zero.

What are the advantages of FIR Filters (compared to IIR filters)?

Compared to IIR filters, FIR filters offer the following advantages:

 They can easily be designed to be "linear phase" (and usually

are). Put simply, linear-phase filters delay the input signal

but don’t distort its phase.

 They are simple to implement. On most DSP microprocessors, the

FIR calculation can be done by looping a single instruction.

 They are suited to multi-rate applications. By multi-rate, we

mean either "decimation" (reducing the sampling rate),

"interpolation" (increasing the sampling rate), or both.

Whether decimating or interpolating, the use of FIR filters

allows some of the calculations to be omitted, thus providing

an important computational efficiency. In contrast, if IIR

filters are used, each output must be individually calculated,

even if it that output will discarded (so the feedback will

be incorporated into the filter).

 They have desireable numeric properties. In practice, all DSP

filters must be implemented using finite-precision

arithmetic, that is, a limited number of bits. The use of

finite-precision arithmetic in IIR filters can cause

significant problems due to the use of feedback, but FIR

filters without feedback can usually be implemented using

fewer bits, and the designer has fewer practical problems to

solve related to non-ideal arithmetic.

 They can be implemented using fractional arithmetic. Unlike

IIR filters, it is always possible to implement a FIR filter

using coefficients with magnitude of less than 1.0. (The

overall gain of the FIR filter can be adjusted at its output,

if desired.) This is an important consideration when using

fixed-point DSP's, because it makes the implementation much

simpler.

What are the disadvantages of FIR Filters (compared to IIR filters)?

Compared to IIR filters, FIR filters sometimes have the disadvantage that

they require more memory and/or calculation to achieve a given filter

response characteristic. Also, certain responses are not practical to

implement with FIR filters.

What is the association between FIR filters and "linear-phase"?

Most FIRs are linear-phase filters; when a linear-phase filter is desired,

a FIR is usually used.

What is a linear phase filter?

合集下载

数字图像处理_领域平均滤波_中值滤波

数字图像处理_领域平均滤波_中值滤波

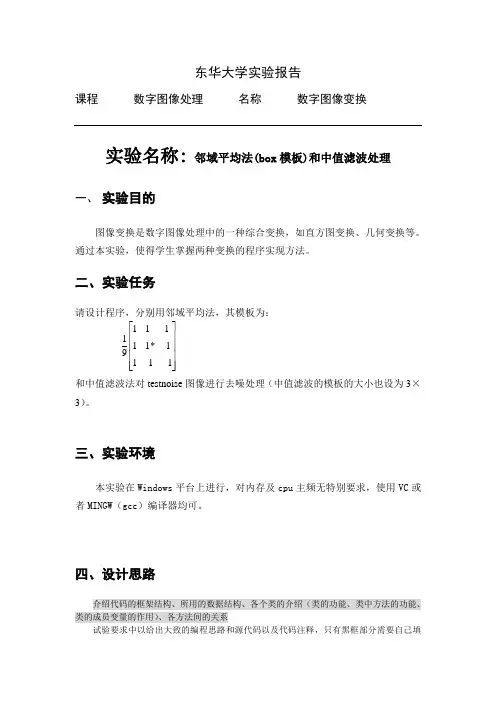

东华大学实验报告

课程 数字图像处理 名称 数字图像变换

实验名称: 邻域平均法(box模板)和中值滤波处理

一、 实验目的

图像变换是数字图像处理中的一种综合变换，如直方图变换、几何变换等。通过本实验，使得学生掌握两种变换的程序实现方法。

二、 实验任务

请设计程序，分别用邻域平均法，其模板为：

和中值滤波法对testnoise图像进行去噪处理（中值滤波的模板的大小也设为3×3）。

三、实验环境

本实验在Windows平台上进行，对内存及cpu主频无特别要求，使用VC或者MINGW（gcc）编译器均可。

四、设计思路

介绍代码的框架结构、所用的数据结构、各个类的介绍（类的功能、类中方法的功能、类的成员变量的作用）、各方法间的关系 试验要求中以给出大致的编程思路和源代码以及代码注释，只有黑框部分需要自己填1111*1111191写。在此不进行赘述。

五、具体实现

实现设计思路中定义的所有的数据类型，对每个操作给出实际算法。对主程序和其他模块也都需要写出实际算法。

注意：源代码中要加上注释。 代码：(红色为重点代码)

(3*3)

/*------利用第一次实验课提供的 dhc.h 和 dhc.c文件以获取位图的高 宽 以及从文件头到实际的位图数据的偏移字节数，从而实现对位图实际数据的操作。------*/

#include

#include

#include

#include "hdr.h"

/*------定义结构指针------*/

struct bmphdr *hdr;

//定义用于直方图变量

unsigned char *bitmap,*count,*new_color;

/*------main()函数编写------*/

int main()

{

//定义整数 i， j 用于函数循环时的，nr_pixels为图像中像素的个数

滑动平均值滤波算法

滑动平均值滤波算法

滑动平均值滤波算法（Moving Average Filter），也称为移动平均滤波，是一种用于信号处理和数据处理的常见滤波技术。它的基本原理是通过计算一系列连续窗口内数据点的平均值来减少噪音并平滑数据。滑动平均值滤波可以用于时间序列数据的平滑、去噪和趋势分析。

下面是滑动平均值滤波的基本步骤和用法：

1. 选择窗口大小：首先，你需要确定滑动窗口的大小。窗口大小决定了在滤波过程中考虑的数据点数量。较大的窗口可以提供更平滑的输出，但可能会引入较大的延迟，较小的窗口响应更快，但可能无法滤除高频噪音。

2. 初始化窗口：为了开始滤波，你需要初始化一个长度为窗口大小的缓冲区，用来存储窗口内的数据点。

3. 数据处理：从输入数据流中逐步获取数据点，并将它们添加到窗口缓冲区中。当缓冲区已满时，删除最旧的数据点，以便腾出空间。

4. 计算平均值：在每次添加新数据点后，计算窗口内所有数据点的平均值。平均值可以通过将窗口内的数据点相加并除以窗口大小来得到。

5. 输出平均值：使用计算出的平均值作为输出，代表输入数据的滤波后数值。

以下是一个示例 Python 代码，用于实现滑动平均值滤波：

def moving_average(data, window_size):

moving_avg = []

window = [0] * window_size

total = 0

for val in data:

total += val

window.append(val)

total -= window.pop(0)

moving_avg.append(total / window_size)

return moving_avg

上述代码中，data 是输入数据流，window_size 是滑动窗口的大小。代码逐步处理输入数据，计算窗口内数据点的平均值，然后将平均值添加到输出列表 moving_avg 中。

滑动平均滤波

滑动平均滤波

FIR滤波器（滑动平均滤波，sinc窗函数滤波，最优滤波，匹配滤波，维纳滤波、相关滤波）

第15，16，17章的内容，讲了FIR中的滑动平均滤波、sinc窗函数滤波和自定义滤波。

-----------------------------------------------

滑动平均(moving average)滤波器

滑动平均滤波器常用于时域滤波，尽管它很简单，但是对于抑制随机噪声并保留陡峭边沿来说是最优的。

In spite of its simplicity, the moving average filter is optimal for a

common task: reducing random noise while retaining a sharp step

response. This makes it the premier filter for time domain encoded

signals.

可以看出滑动平均滤波的冲击响应就是一个矩形脉冲，通过将输入信号和矩形脉冲进行卷积实现滤波，注意这里是卷积，不要和后面的递归混淆。

滑动平均滤波器的频响：

时域效果好，频域效果就差，所以如果用来分频的话，则不用滑动平均滤波器，滑动平均滤波器主要用于抑制噪声对信号的干扰。

为了使时域和频域的效果有个折中，这里对最原始的滑动平均滤波器做下改变，如下图所示，其中1 pass就是最原始的滑动平均滤波器。

下面讲了为什么滑动平均滤波实现起来很快的原因：

可以看到虽然滑动平均滤波属于FIR，并且通过卷积来运算，但是如果进行递归运算会加快速度，不过需要注意的是这和后面将的IIR的递归是两个方面的意思。

-----------------------------------------------

sinc窗函数滤波(windowed-sinc filter，书中翻译叫什么？)

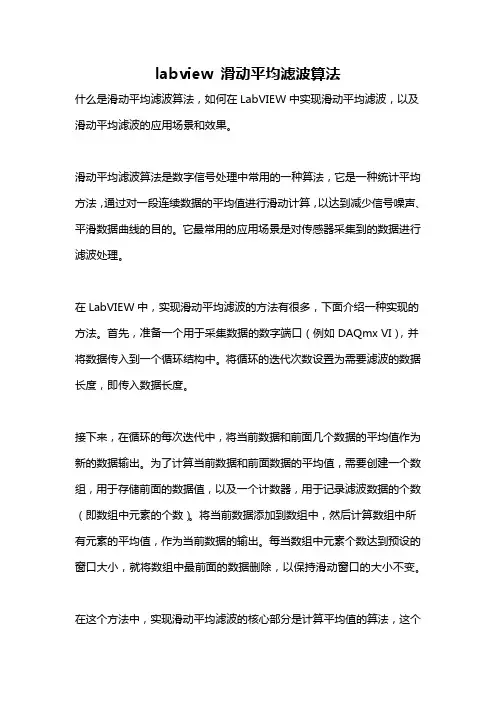

labview 滑动平均滤波算法
