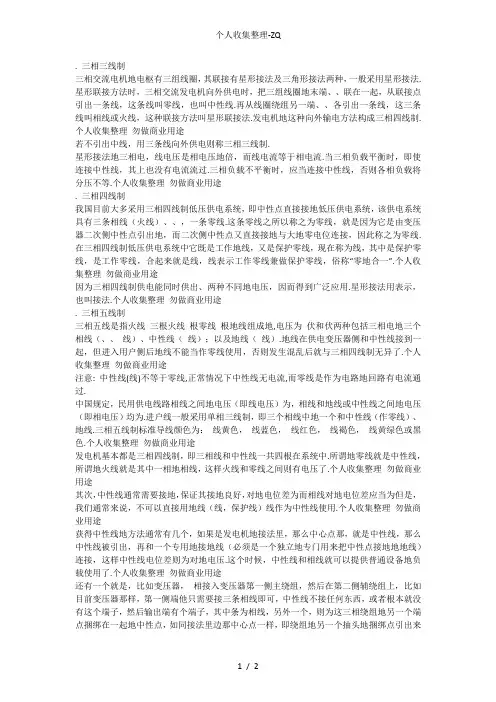

1 / 2 . 三相三线制

三相交流电机地电枢有三组线圈，其联接有星形接法及三角形接法两种，一般采用星形接法.

星形联接方法时，三相交流发电机向外供电时，把三组线圈地末端、、联在一起，从联接点引出一条线，这条线叫零线，也叫中性线.再从线圈绕组另一端、、各引出一条线，这三条线叫相线或火线，这种联接方法叫星形联接法.发电机地这种向外输电方法构成三相四线制.个人收集整理 勿做商业用途

若不引出中线，用三条线向外供电则称三相三线制.

星形接法地三相电，线电压是相电压地倍，而线电流等于相电流.当三相负载平衡时，即使连接中性线，其上也没有电流流过.三相负载不平衡时，应当连接中性线，否则各相负载将分压不等.个人收集整理 勿做商业用途

. 三相四线制

我国目前大多采用三相四线制低压供电系统，即中性点直接接地低压供电系统，该供电系统具有三条相线（火线）、、，一条零线.这条零线之所以称之为零线，就是因为它是由变压器二次侧中性点引出地，而二次侧中性点又直接接地与大地零电位连接，因此称之为零线.在三相四线制低压供电系统中它既是工作地线，又是保护零线，现在称为线，其中是保护零线，是工作零线，合起来就是线，线表示工作零线兼做保护零线，俗称“零地合一”.个人收集整理 勿做商业用途

因为三相四线制供电能同时供出、两种不同地电压，因而得到广泛应用.星形接法用表示，也叫接法.个人收集整理 勿做商业用途

. 三相五线制

三相五线是指火线 三根火线 根零线 根地线组成地,电压为 伏和伏两种包括三相电地三个相线（、、 线）、中性线（ 线）；以及地线（ 线）.地线在供电变压器侧和中性线接到一起，但进入用户侧后地线不能当作零线使用，否则发生混乱后就与三相四线制无异了.个人收集整理 勿做商业用途

注意: 中性线(线)不等于零线,正常情况下中性线无电流,而零线是作为电路地回路有电流通过.

中国规定，民用供电线路相线之间地电压（即线电压）为，相线和地线或中性线之间地电压（即相电压）均为.进户线一般采用单相三线制，即三个相线中地一个和中性线（作零线）、地线.三相五线制标准导线颜色为： 线黄色， 线蓝色， 线红色， 线褐色， 线黄绿色或黑色.个人收集整理 勿做商业用途

交流电知识点总结

一、交流电的基本概念

交流电，也称为AC，是一种以周期性变化的电波形表示的电流。它由正弦波或余弦波构成，其幅度和方向随时间变化。在电力系统中，交流电被广泛使用，因为它的变化可以方便地通过变压器进行升压或降压，从而实现电力的长距离传输和分配。

二、交流电的特性

1、频率：交流电的频率是指电流每秒变化的次数。在大多数电力系统中，频率被设定为50赫兹（Hz）或60赫兹。

2、相位：相位描述的是在某一特定时刻电流的方向。在正弦波形的交流电中，相位通过角度来表示，例如0度、90度、180度等。

3、幅度：幅度是指电流的最大值，也就是电压的峰值。幅度的大小直接影响了电流的有效值。

4、相位角：相位角是指电流与参考电压之间的角度差。它对交流电的功率因数和电压平衡有重要影响。

三、交流电的产生和传播 交流电可以通过机械方法产生，例如通过汽轮机或水轮机的转动来产生交流电。交流电也可以通过电子器件如晶体管产生。在电力系统中，交流电通过输电线路进行传输，其传播速度等于光速。

四、交流电的接收和使用

在电力系统中，交流电被接收并转换为各种电压等级，以供各种电器设备使用。通过变压器，交流电的电压可以得到调整，以适应不同的电器设备需求。通过整流器等电子设备，交流电可以被转换为直流电，供一些电器设备使用。

五、交流电的安全使用

在使用交流电时，需要注意安全。不应在没有专业人员指导的情况下尝试修理电气设备。对于高压线路，应保持足够的距离以避免触电。在处理电力设备时，应始终佩戴适当的防护设备。

六、交流电的未来发展

随着科技的发展，电力系统的技术和设备也在不断进步。例如，柔性交流输电系统（FACTS）和超导变压器等新技术的应用将极大地提高电力系统的效率和稳定性。随着可再生能源如风能和太阳能的广泛应用，电力系统的能源结构也在发生变化，这将进一步推动电力系统的可持续发展。

总结：交流电是现代电力系统的基础和核心，对于它的理解和掌握是理解现代电力系统的关键。希望这篇文章能帮助大家更好地理解和掌握交流电的基本概念、特性、产生和传播、接收和使用以及安全使用等方面的知识。

高三物理交流电知识点

交流电作为物理学的一个重要概念，在学习物理的过程中占据了重要的地位。下面将介绍一些高三物理交流电的知识点，包括交流电的基本概念、交流电的特点以及一些与交流电相关的重要公式。

一、交流电的基本概念

交流电指的是电流的方向和大小都随时间变化的电流。与之相对的是直流电，即电流的方向和大小保持恒定不变。交流电可以通过变压器进行电压的升降，从而实现电能的传输和分配。

二、交流电的特点

1. 频率：交流电的频率指的是单位时间内电流方向变换的次数。国内普遍使用的交流电频率为50Hz，即每秒钟电流方向变换50次。频率的单位是赫兹（Hz）。

2. 有效值：交流电的有效值指的是与该交流电所产生的热效应相同的恒定电流的大小。有效值可以用来表示交流电的大小，常用单位是安培（A）。

3. 峰值值：交流电的峰值指的是交流电波形的最大值或最小值，峰值可以用来计算交流电的振幅。峰值通常用“Vp”表示。

4. 周期：交流电的周期指的是一个完整波形所需的时间，即电流方向从正向到负向再返回正向的时间。周期的单位是秒（s）。

三、与交流电相关的重要公式

1. 交流电的电压与电流之间的关系：在纯电阻电路中，交流电的电压和电流之间满足欧姆定律，可以使用以下公式进行计算：

U = I * R

其中，U代表电压，I代表电流，R代表电阻。

2. 交流电功率的计算：在交流电路中，交流电功率的计算需要考虑到电压、电流以及电阻之间的相位关系。交流电功率的计算公式如下：

P = U * I * cos(θ)

其中，P代表功率，U代表电压，I代表电流，θ代表电压和电流之间的相位差。

3. 交流电的频率和周期之间的关系：交流电的频率和周期之间存在着一定的关系，可以使用以下公式进行计算：

f = 1 / T

其中，f代表频率，T代表周期。

四、总结

通过对交流电的基本概念、特点以及相关公式的介绍，我们可以更好地理解交流电的性质和运行原理。在高三物理学习中，交流电是一个重要的知识点，掌握好这些知识对于理解电路和电器的运行机制非常重要。希望本文所提供的交流电知识点能够对你的学习有所帮助。

电工与电子技术

2-1

课 题 2-1 交流电的基本知识

课型 新课

授课班级 授课时数 2

教学目标 1．掌握正弦交流电的三要素（有效值、频率、初相）。

2．掌握相位差的概念。

3．理解正弦交流电的特征。

教学重点

正弦交流电的三要素。

教学难点 1．有效值。

2．相位和相位差。

学情分析 学生已了解交流电。

教学效果 电工与电子技术

2-2

新课

教后记

课前复习

1．交流电是按什么规律变化的？

2．写出交流电流、电压和电动势的解析式。

第一节 交流电的基本知识

一、交流电的产生

演示：由图引出交流电的概念。

1．交流电：强度和方向都随时间作周期性变化的电流叫交流电。

2．交流电的变化规律

中性面：跟磁力线垂直的平面叫中性面。

（1）线圈平面跟中性面重合的时刻开始计时

① 某一瞬间整个线圈中的感应电动势：

e2 B l v sinωt

或者

eEm sinωt

Em2 B l v

式中：e电动势的瞬时值

Em电动势的最大值

由上式知在匀强磁场中匀速转动的线圈里产生的感应电动势是按正弦规律变化 电工与电子技术

2-3 的。

② 当线圈平面转到与磁感线平行的位置时，由于ωt2，sinωt1，所以此时的感应电动势最大e2Blv；当线圈平面转到与磁感线垂直时，此时感应电动势最小，e0。

③ 若线圈和电阻组成闭合电路，则电路中就有感应电流。

IReREmsinωtImsinωt

式中：R——整个闭合电路的电阻

Im——电流的最大值

i——电流强度的瞬时值

④ 电压的瞬时值

uIR'ImR' sinωtUm sinωt

式中：R'——某段导线的电阻

Um——电压的最大值

由上可知：感应电动势、感应电流、外电路中一段导线上的电压都按正弦规律变化。
