第3章 Workbench建模

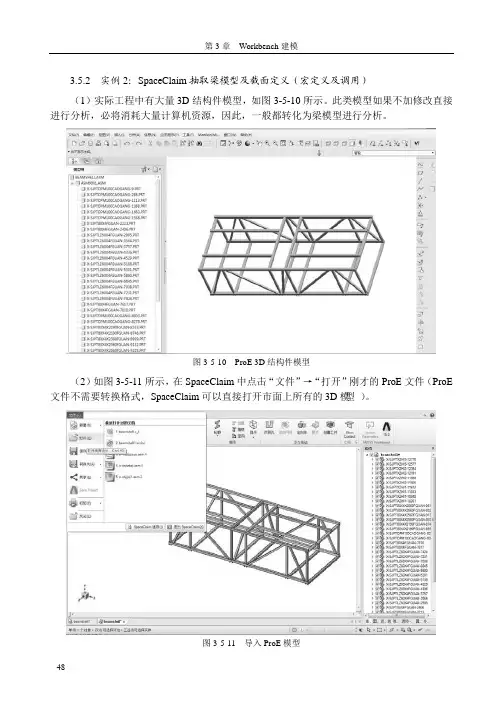

– 48 – 3.5.2 实例2：SpaceClaim抽取梁模型及截面定义（宏定义及调用）

（1）实际工程中有大量3D结构件模型，如图3-5-10所示。此类模型如果不加修改直接

进行分析，必将消耗大量计算机资源，因此，一般都转化为梁模型进行分析。

图3-5-10 ProE 3D结构件模型

（2）如图3-5-11所示，在SpaceClaim中点击“文件”→“打开”刚才的ProE文件（ProE

文件不需要转换格式，SpaceClaim可以直接打开市面上所有的3D模型）。

图3-5-11 导入ProE模型 3.5 综合实例

– 49 – （3）抽取梁模型。点击“准备”→“抽取”，如图3-5-12所示。然后按住鼠标左键框选，

选取方法分为左上到右下和右下到左上两种，分别表示框选区为选择对象、框选区相关联图

形为选择对象，这与AutoCAD的操作一样。

图3-5-12 抽取梁模型

（4）抽取梁模型后显示的线型横梁模型如图3-5-13所示。点击“显示”，可以在“线型

横梁”和“实体横梁”视图间切换。

图3-5-13 线型横梁模型
