现浇混凝土雨水检查井施工工艺

现浇混凝土雨污水检查井建设工艺

一、背景介绍

现浇混凝土雨污水检查井是城市排水系统中的重要设施，用于集中收集和监测雨水和污水的流动情况，确保排水系统的正常运行。本文档旨在提供现浇混凝土雨污水检查井的建设工艺，以确保其质量和性能。

二、材料准备

在开始建设雨污水检查井之前，需要准备以下材料：

- 混凝土：根据设计要求选用适当等级的混凝土材料。

- 钢筋：根据设计要求选择合适直径和材质的钢筋。

- 模板：选择合适尺寸和形状的模板，以便浇筑出符合要求的检查井结构。

三、建设流程

1. 模板安装：根据设计要求，将模板按照正确的位置和尺寸进行安装。确保模板牢固稳定，以防止混凝土流失或变形。

2. 钢筋布置：按照设计要求，在模板内部布置好需要的钢筋。确保钢筋的位置准确，并与混凝土相连，以增强检查井的结构强度。 3. 打捆固定：将钢筋用绑丝或扎带进行打捆固定，以确保钢筋的位置不会移动，同时便于浇筑混凝土。

4. 浇筑混凝土：选择适当的混凝土浇筑方式，将混凝土均匀地浇入模板内部，同时用振动器去除气泡和空隙，确保混凝土的质量和紧密程度。

5. 表面处理：待混凝土凝固后，用抹光刀或抹子对检查井的表面进行处理，使其平整光滑，并清除多余的混凝土。

6. 养护：在混凝土凝固后，进行适当的养护，如覆盖保湿膜，喷水等，以确保混凝土的强度和稳定性。根据混凝土材料的要求，养护的时间可能会有所不同，需确保养护期满前不进行任何施工作业。

四、安全注意事项

在建设现浇混凝土雨污水检查井的过程中，需要遵守以下安全注意事项：

- 操作人员需穿戴符合要求的安全防护装备，如安全帽、手套、安全鞋等。

- 严禁在模板内站立或行走，以免形成安全隐患。

- 混凝土浇筑时，采取防护措施，防止混凝土溅出引发人身伤害。 - 使用振动器时，应特别注意操作安全，避免电源线与混凝土接触。

以上是现浇混凝土雨污水检查井建设工艺的简要介绍，建议在具体实施前，根据具体需求和设计要求进行详细的方案制定和施工准备。

现浇检查井施工方案

一、前期准备工作

在进行现浇检查井施工之前，首先需要进行一系列的前期准备工作，以确保施工的顺利进行。

1.1 工程准备

根据设计要求，在施工现场确定检查井的位置和数量，并进行标注。清理现场，清除杂物和障碍物，保证施工区域的平整。

1.2 材料准备

准备所需的施工材料和工具，包括混凝土、钢筋、脱模剂、木板等。确保所使用的材料符合相关标准和规范要求。

1.3 设备准备

准备好所需的施工设备，包括搅拌机、梁模板、模板支撑、电动工具等。检查设备的运行状态和安全性能，确保设备正常运转。

二、施工步骤

2.1 基础处理

将现场平整，清除杂物。根据设计要求，挖掘检查井基础坑，确保基础的均匀和稳定。清理基坑底部的杂物和泥土，使其平整。

2.2 铺设钢筋 根据设计要求，铺设钢筋网格，并做好连接和固定。确保钢筋的布置符合相关标准和要求，以保证检查井的承重能力和稳定性。

2.3 搭建模板

根据设计要求，将木板拼接成合适的模板，搭建成检查井的形状。确保模板的平整、牢固和密实，以防止混凝土渗漏。

2.4 浇筑混凝土

将预制的混凝土均匀地倒入模板中，逐层振实，确保混凝土的密实性和强度。在浇筑过程中，使用振动器进行振捣，以确保混凝土的均匀和减少空洞。

2.5 养护

在混凝土浇筑完成后，进行养护工作。覆盖塑料薄膜以保湿，并定期进行水养护。养护时间通常为7天以上，以保证混凝土的强度和耐久性。

三、质量控制

3.1 施工记录

对施工过程中的重要环节和关键点进行记录。包括基础处理、钢筋铺设、模板搭建、混凝土浇筑等，以便后续的验收和质量控制。

3.2 监测检查 在施工过程中，进行现场监测和检查。对基础坑、钢筋网格、混凝土浇筑等进行检测，确保施工的质量和合规性。

3.3 验收试块

在混凝土浇筑后，取样制作试块进行养护，并在规定的时间内进行试验。根据试块的强度和质量，判断混凝土浇筑的合格性。

3.4 终验和验收

在施工完成后，进行终验和验收。对现浇检查井的基础、钢筋、混凝土等进行全面检查，检验施工质量是否符合设计要求和相关标准。

目录

3

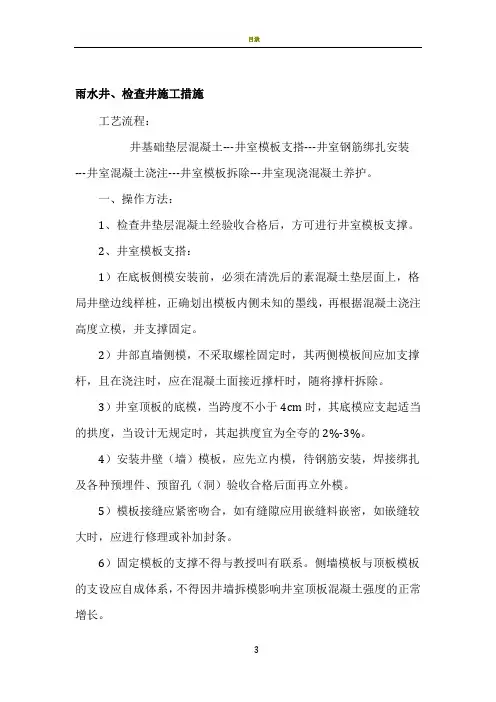

雨水井、检查井施工措施

工艺流程：

井基础垫层混凝土---井室模板支搭---井室钢筋绑扎安装---井室混凝土浇注---井室模板拆除---井室现浇混凝土养护。

一、操作方法：

1、检查井垫层混凝土经验收合格后，方可进行井室模板支撑。

2、井室模板支搭：

1）在底板侧模安装前，必须在清洗后的素混凝土垫层面上，格局井壁边线样桩，正确划出模板内侧未知的墨线，再根据混凝土浇注高度立模，并支撑固定。

2）井部直墙侧模，不采取螺栓固定时，其两侧模板间应加支撑杆，且在浇注时，应在混凝土面接近撑杆时，随将撑杆拆除。

3）井室顶板的底模，当跨度不小于4cm时，其底模应支起适当的拱度，当设计无规定时，其起拱度宜为全夸的2%-3%。

4）安装井壁（墙）模板，应先立内模，待钢筋安装，焊接绑扎及各种预埋件、预留孔（洞）验收合格后面再立外模。

5）模板接缝应紧密吻合，如有缝隙应用嵌缝料嵌密，如嵌缝较大时，应进行修理或补加封条。

6）固定模板的支撑不得与教授叫有联系。侧墙模板与顶板模板的支设应自成体系，不得因井墙拆模影响井室顶板混凝土强度的正常增长。 目录

3 3、井室钢筋绑扎安装：

1）钢筋加工、接头应符合相关技术标准和管饭要求，加工成型后的钢筋应挂牌注明所用部位、类别，分别堆放，以防差错。

2）钢筋绑扎和安装前，应严格按照施工图先做钢筋排列间距的各种样尺，作为钢筋排列的依据，绑扎钢筋时，应在主筋上划好。

3）受力钢筋的绑扎接头位置应相互错开，在受力钢筋直径

30倍且不小于50mm的区段内，绑扎接头的受力钢筋截面面积占受力钢筋的总面积的百分率：受力区不得超过50%，受拉区不得超过25%。

4）钢筋在相交点应用火烧丝扎结，钢筋的交叉点可以每隔一根相互成梅花状扎牢，但在周边的交叉点，每处都应绑扎。

5）箍筋的转角与钢筋的相交点均应扎牢，箍筋的末端应向内弯曲。

6）绑扎丝头应向内弯曲，不得伸向保护层内，已绑好的钢筋上不得践踏或放置中午。

现浇混凝土雨水检查井施工工艺

1. 概述

现浇混凝土雨水检查井是用于雨水排放和检查的重要设施。本文档旨在介绍现浇混凝土雨水检查井的施工工艺，以确保施工过程的顺利进行。

2. 施工步骤

以下是现浇混凝土雨水检查井的施工步骤：

2.1 探查

首先，进行施工现场的探查，包括测量和确定井的类型、尺寸和位置。根据设计要求和现场情况确定井的布置。

2.2 井壁施工

然后，进行井壁的施工。根据设计要求，搭建井壁模板，并确保模板的垂直度和水平度。将混凝土倒入模板内，同时使用振动器震实混凝土以确保均匀密实。

2.3 井盖施工 井壁施工完成后，进行井盖的施工。根据设计要求，搭建井盖模板，并确保模板的平整度。将混凝土倒入模板内，同时使用振动器震实混凝土以确保均匀密实。

2.4 其他工艺

除了井壁和井盖的施工，还需进行以下工艺：

- 安装进、出口管道：根据设计要求，安装进、出口管道，并与井壁连接牢固。

- 测试检查井：完成施工后进行必要的测试和检验，以确保检查井的性能和质量符合要求。

3. 施工注意事项

在现浇混凝土雨水检查井的施工过程中，需要注意以下事项：

- 确保施工现场的安全，采取必要的安全措施。

- 根据设计要求，严格控制井壁和井盖的尺寸和厚度。

- 使用高质量的混凝土材料，并按照设计比例进行配制。

- 施工过程中及时清理井内的杂物，以确保质量。 - 加强与相关部门的沟通与协调，确保施工符合相关的法律法规和标准要求。

4. 安全注意事项

在施工过程中，务必注意以下安全事项：

- 确保工人佩戴必要的安全装备，如安全帽、防护眼镜、手套等。

- 遵守现场安全操作规范，防止发生事故。

- 定期检查和维护施工现场的安全设施，确保其正常运行。

以上是现浇混凝土雨水检查井施工工艺的概要介绍。在实际施工中，应根据具体情况和设计要求进行详细的施工计划和操作。
