龙源期刊网

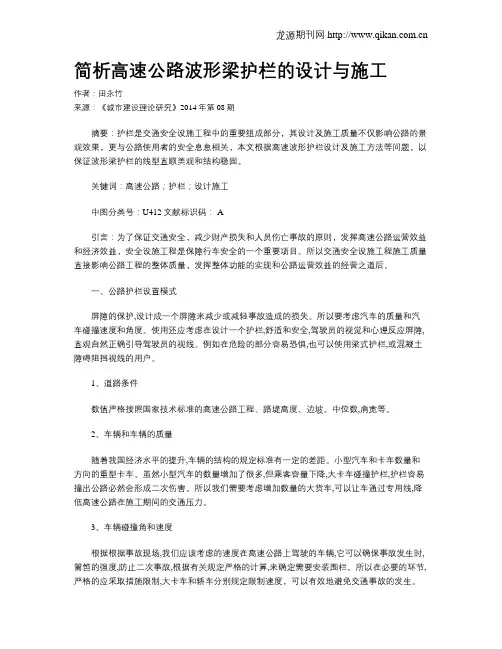

简析高速公路波形梁护栏的设计与施工

作者：田永竹

来源：《城市建设理论研究》2014年第08期

摘要：护栏是交通安全设施工程中的重要组成部分，其设计及施工质量不仅影响公路的景观效果，更与公路使用者的安全息息相关，本文根据高速波形护栏设计及施工方法等问题，以保证波形梁护栏的线型直顺美观和结构稳固。

关键词：高速公路；护栏；设计施工

中图分类号：U412文献标识码： A

引言：为了保证交通安全，减少财产损失和人员伤亡事故的原则，发挥高速公路运营效益和经济效益，安全设施工程是保障行车安全的一个重要项目。所以交通安全设施工程施工质量直接影响公路工程的整体质量，发挥整体功能的实现和公路运营效益的经营之道后。

一、公路护栏设置模式

屏障的保护,设计成一个屏障来减少或减轻事故造成的损失。所以要考虑汽车的质量和汽车碰撞速度和角度。使用还应考虑在设计一个护栏,舒适和安全,驾驶员的视觉和心理反应屏障,直观自然正确引导驾驶员的视线。例如在危险的部分容易恐惧,也可以使用梁式护栏,或混凝土障碍阻挡视线的用户。

1、道路条件

数值严格按照国家技术标准的高速公路工程、路堤高度、边坡。中位数,肩宽等。

2、车辆和车辆的质量

随着我国经济水平的提升,车辆的结构的规定标准有一定的差距。小型汽车和卡车数量和方向的重型卡车。虽然小型汽车的数量增加了很多,但乘客容量下降,大卡车碰撞护栏,护栏容易撞出公路必然会形成二次伤害。所以我们需要考虑增加数量的大货车,可以让车通过专用线,降低高速公路在施工期间的交通压力。

3、车辆碰撞角和速度

根据根据事故现场,我们应该考虑的速度在高速公路上驾驶的车辆,它可以确保事故发生时,篱笆的强度,防止二次事故,根据有关规定严格的计算,来确定需要安装围栏。所以在必要的环节,严格的应采取措施限制,大卡车和轿车分别规定限制速度，可以有效地避免交通事故的发生。 龙源期刊网

科技信息　Ｏ公路与管理Ｏ　ＳＣＩＥＮＣＥ＆ＴＥｃＨＮ０ＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ　

高速公路双波形梁及三波形梁　

钢护栏的应用　

王瑞华　

（甘肃路桥飞字交通设施有限责任公司　甘肃　兰州　７３００５０）　

【摘要】本文根据多务高速公路上波形梁钢护栏的使用情况，总结了双波形梁护栏及三波形梁护栏的使用特点及适用范围，以供业内人　

员借鉴　【关键词】高速公路；钢护栏；应用　

０概述　

护栏是　辆行驶安全的亟要保障．公路上使用的护栏按其设置位　

置町分为路侧护栏、中央分隔带护栏．按其使用路段ｎＪ‘分为一般路段　

防撞护栏和桥梁护卡兰，按其防撞性能义可分为柔性护栏、半刚性护栏　

和刚性护栏乏种。高速公路波形护栏是　钢性护栏的主要形式．它是　

一种以波纹状钢护栏板市Ｈ　拼接　川ｌ主柱支撑的连续结构　它利用土　基、立柱、横梁的变形来吸收碰撞能挝．＿ｊｉ：迫使失控车辆改变方向．回　

复到　常的行驶力响，防止　辆冲出路外，以保护牟辆和乘客，减少事　敞造成的损失ｌｌＪ高速公路波形护栏钢柔丰Ｈ兼．具有较强的吸收碰撞能　

；　｝的能力，较好的视线诱导功能，能与道路线形相协调．外形美观．可　

在小、　径弯道上使用，损坏处容易更换　组合波形梁护栏可在窄中央　分隔带上使用　对于乍辆越出路（桥）外，有可能造成严重后果的区：段，　

ｎｒ选择加强波形梁护栏，　

１　波形梁护栏的分类及适用范围　

双波形梁护栏按防撞等级划分，设置在路基上的划分为Ａ、Ｓ两　

级，没置在巾央分隔带划分为Ａｍ、Ｓｍ两级　、Ａ、Ａｍ级一般适用于高速　公路及一级公路，Ｓ用于路测特别危险需要加强保护的路段．ｓｍ用于　巾问隔离带巾有雨要构造物或需要加强保护的路段．．　

ｉ波形梁护　按位置设置分为路侧护栏和中央分隔带护栏两种．　

主要安装在高速公路的弯道外侧、高路堤路段、陡边坡以及部分横纵　式挡土墙或斜仰视｛、ｌ１土墙使用．．　

２波形梁护栏的构造　

双波形粱钢护栏包括波形粱板、立柱、端头、紧固件及防阻块、托　架等构件组成　、波形梁板的主要作用为在币辆碰撞冲击作用下将碰撞　

公路波形护栏施工

1.护栏施工方法

（1）、严格按施工图纸进行立柱定位放样

中分带立柱放样测量的基准点(高程)和基准线(平面布置)均为路缘石，即以路缘石为基准进行立柱放样；路侧立柱放样的基准点为路面(上面层)，基准线为路中心或路肩边线(最终成型)。首先以桥梁、通道、涵洞、中分带开口、立交等为控制点，再纵向展开测距定位；控制点之间利用调整段调整间距，并利用分配方法处理间距零头数，以减少非标准护栏板的数量和避让构造物、通讯、电力管线、横向排水管等不允许打桩点，尽量使构造物和地下管线等正好落在两立柱之间。第二、用水准仪测量定位立柱的标高，认真填写测量记录，并在每根立柱上用红线作出标记。第三、立柱放样后，再次检查每根立柱的地基状况，看是否有地下管线或涵洞、通道顶部埋土深度不足等情况。如果有，就调整某些立柱的位置或改变立柱的固定方式。第四、绘制立柱测量放样图报驻地监理工程师审批同意后再安装立柱。

（2）、严格按高速公路护栏施工技术规范进行立柱安装

立柱安装必须与施工图相符，并与道路线形相协调。首先进行试验段立柱安装，取得经验并经监理同意再全面开工。主要施工方法有：

①打入法：一般路段，立柱采用打入法施工。施工时先根据测量标高，计算每根立柱实际打入的深度，再进行复核校对无误后方可在定位点打入立柱。在打入立柱的过程中，及时用水平尺测量打入立柱的纵向和横向竖直度，检查立柱是否偏离定位点，发现偏差要立即调整。立柱接近打入深度时，要控制好锤击频率和锤头落差，以确保立柱准确埋入规定标高位置。打入施工上道工序合格方可进行下道工序施工，以确保标高一致，间距准确，在纵向与横向都垂直竖立；打入的立柱应牢固地埋入土中，达到设计深度。

②开挖法：如遇到不能直接打入的路基，则采用开挖后再打入立柱的方法，开挖尺寸约400×400×500。立柱打好后，必须做好回填工作。回填土时，要分层夯实，要保证回填土压实度不少于相邻原状土。岩石中的柱坑应用粒料回填并夯实。铺有路面的路段开挖时，面层5cm采用与路面相同的材料回填并压实。

公路波形护栏简介

(2011-11-24 17:09:47)

转载▼

标签：

公路波形护栏

杂谈 分类： 施工技术资料分享

简介

波形护栏是一种公路中央分隔带开口处用组合型波形板活动式钢护栏，该护栏由两片波形钢护栏板及两者之间固定夹放的两根立柱构成，两根立柱固定夹装在两片波形钢护栏板之间。在公路正常营运时，该护栏利用插拔立柱可方便地插入开口处预先设置的插拔孔内，起到隔离和防护作用，同时与公路外边上的护栏带相呼应，整齐划一，美观配套。车辆对其碰撞时，由于波形钢护栏板有良好的耐撞性能和吸收能量的作用，既不容易被撞毁，同时又可对车辆和司乘人员起到很好的保护作用。当路面维修或其它原因需要并通时，可方便地把开口处的各组护栏立柱拔出移走，开辟通道，便于车辆通行。

波形梁护栏是半刚性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由主柱支撑的连续结构。它利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，回复到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。波形梁护栏钢柔相兼，具有较强的吸收碰撞能量的能力，具有较好的视线诱导功能，能与道路线形相协调，外形美观，可在小半径弯道上使用，损坏处容易更换。组合波形梁护栏可在窄中央分隔带上使用。对于车辆越出路(桥)外，有可能造成严重后果的区段，可选择加强波形梁护栏。

材料及制造工序 优质钢板经防腐处理。

制造工序：优质钢板，经镀锌、喷塑处理。

加工方法：为保证波形梁截面形状正确，应采用冷弯加工成型的方法，为使波形梁相互顺利搭接，要求拼接螺栓孔在波形梁成型后一次冲孔完成。

产品用途和特点

用途：高速公路防撞，隔离等。

产品特点：防腐性能好，抗老化，美观大方。安装简便快捷。

外观检查：无气泡、裂纹、疤痕、折迭、凹坑、压痕、擦伤等缺陷。

尺寸检查：几何尺寸及距离端部15cm处断面形状。防腐层厚度及所用材料。
