建筑工程材料抽检频率及取样方法

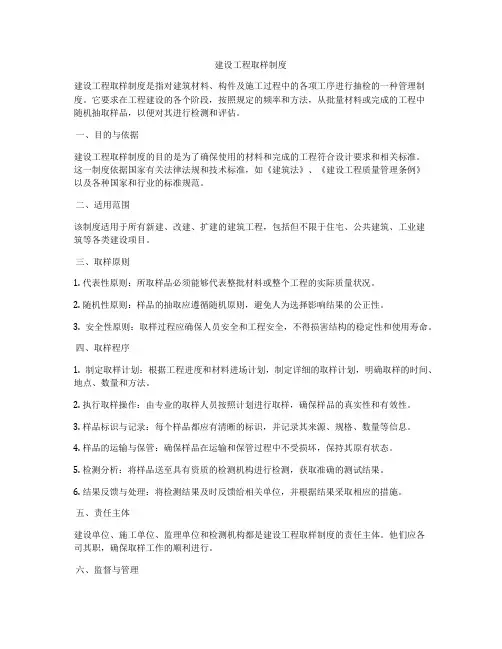

建设工程取样制度建设工程取样制度是指对建筑材料、构件及施工过程中的各项工序进行抽检的一种管理制度。

它要求在工程建设的各个阶段，按照规定的频率和方法，从批量材料或完成的工程中随机抽取样品，以便对其进行检测和评估。

一、目的与依据建设工程取样制度的目的是为了确保使用的材料和完成的工程符合设计要求和相关标准。

这一制度依据国家有关法律法规和技术标准，如《建筑法》、《建设工程质量管理条例》以及各种国家和行业的标准规范。

二、适用范围该制度适用于所有新建、改建、扩建的建筑工程，包括但不限于住宅、公共建筑、工业建筑等各类建设项目。

三、取样原则1. 代表性原则：所取样品必须能够代表整批材料或整个工程的实际质量状况。

2. 随机性原则：样品的抽取应遵循随机原则，避免人为选择影响结果的公正性。

3. 安全性原则：取样过程应确保人员安全和工程安全，不得损害结构的稳定性和使用寿命。

四、取样程序1. 制定取样计划：根据工程进度和材料进场计划，制定详细的取样计划，明确取样的时间、地点、数量和方法。

2. 执行取样操作：由专业的取样人员按照计划进行取样，确保样品的真实性和有效性。

3. 样品标识与记录：每个样品都应有清晰的标识，并记录其来源、规格、数量等信息。

4. 样品的运输与保管：确保样品在运输和保管过程中不受损坏，保持其原有状态。

5. 检测分析：将样品送至具有资质的检测机构进行检测，获取准确的测试结果。

6. 结果反馈与处理：将检测结果及时反馈给相关单位，并根据结果采取相应的措施。

五、责任主体建设单位、施工单位、监理单位和检测机构都是建设工程取样制度的责任主体。

他们应各司其职，确保取样工作的顺利进行。

六、监督与管理建设工程取样制度的有效实施需要严格的监督和管理。

建设行政主管部门应加强对建设工程取样工作的监督检查，对违反规定的行为进行处罚。

普通砼抗压强度1、每拌制100盘且不超过100m3的同配合比的砼，取样不得少于一次。

2、每工作班拌制的同一配合比的砼不足100盘时，取样不得少于一次。

3、当一次连续浇筑超过1000m3时，同一配合比的砼每200m3取样不得少于一次。

4、每一楼层、同一配合比的砼，取样不得少于一次。

5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。

普通砼试件以三个为一组。

试件尺寸根据砼中骨料的最大粒径选用。

当骨料粒径＜31.5mm、＜40mm、＜63mm时，分别制作100×100×100mm、150×150×150mm、200×200×200mm的试件。

每组试件所用的拌合物应在浇筑地点随机抽取，并且是同一盘或同一车砼。

抗折强度每组3个550×150×150mm试块抗渗同一工程、同一配合比的砼，取样不应少于一次，留置组数可根据实际需要确定。

抗渗砼试件以6个为一组，试件尺寸为：顶面直径175mm，底面直径取样方法同上，试件成型后24小时拆模，用钢丝刷刷去两端面水泥浆膜。

19 土工柱基回填抽查柱基总数的10％，且不少于5个。

基槽或管沟回填，每层按长度20－50m取样一组，且每层不少于一组。

基坑和室内回填，每层按100－500m2取样一组且每层不少于一组。

场地平整填方每层按100－900 m2取样一组且每层不少于一组。

在施工现场随机取样，取样时应在每层压实后的下半部。

20 甲醛、氡、苯、氨、TVOC抽检量不得少于房间总数的5％，每个建筑单体不得少于3间，当房间总数少于3间时，应全数检测。

甲醛、苯、氨、TVOC浓度检测时对外门窗关闭1h后进行；氡浓度检测时应在房间的对外门窗关闭24h以后进行。

市政、建筑工程见证取样规范1、水泥的取样规定包括检测参数、频率和取样方法。

每批水泥的抽样不少于一次，总量不少于12kg。

当怀疑水泥质量或出厂时间超过规定时，应进行复验。

2、钢筋混凝土用钢材的取样规定包括钢筋原材料和钢筋焊接。

钢筋原材料的抽样频率和取样方法根据不同的规格和型号进行。

钢筋焊接的闪光对焊的抽样频率为同一焊工完成的300个同级别、同直径钢筋焊接接头为一批，取样方法根据规定进行。

在施工过程中，每天应从每个供应商的每个批次中随机抽取不少于3份样品进行检验。

在使用新供应商或新批次时，应加强检验频率。

⑵取样方法：砂、石样品应从供应商提供的每批货物中随机抽取，每份样品应至少取自不同的三个部位。

对于石料，应将样品破碎至小于25mm的颗粒。

样品应在实验室中进行筛分和物理性质测试。

4、水泥GB/T 176-2008《水泥》⑴频率：每天应从每个供应商的每个批次中随机抽取不少于3份样品进行检验。

在使用新供应商或新批次时，应加强检验频率。

⑵取样方法：水泥样品应从供应商提供的每批货物中随机抽取，每份样品应至少取自不同的三个部位。

样品应在实验室中进行化学成分分析、物理性质测试和强度测试。

取样时应注意避免污染和潮湿。

验收砂石的方法和数量标准根据不同的运输工具采用不同的规格，大型工具运输以400m3或600t为一批，小型工具运输以200m3或300t为一批，不足以上述数量的按一批验收。

当砂石质量比较稳定且进料量较大时，可以1000t为一验收批。

取样时，从料堆、皮带运输机、火车、汽车、货船等不同部位和深度抽取砂8份和石子16份，组成各自一组样品。

对于试验项目，如筛分析、含泥量、泥块含量、表观密度、堆积密度、吸水率、含水率和石粉含量，每一试验项目所需砂最少取样质量为4400g，碎石或卵石最少取样质量根据粒径不同而有所不同。

每验收批砂石至少应进行颗粒级配、含泥量、泥块含量检验，对于碎石或卵石，还应检验针片状颗粒含量。

对于人工砂及混合砂，还应检验石粉含量。

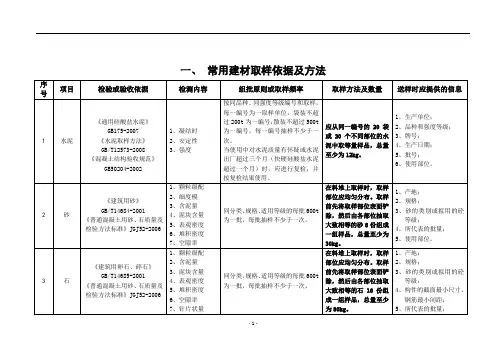

一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法一、常用建材取样依据及方法1、从贮油罐中取样：贮罐无搅拌设备时，用取样器按液面上、中、下位置各取规定数量样品，亦可在流出口按不同流出深度分3次取样，将取出的3个样品充分混合后取规定量作为试样；贮罐有搅拌设备时，经充分搅拌后用取样器在中部取样。

2、从槽车、罐车、沥青洒布车中取样：旋开取样阀，使流出至少4kg或4L后再取样；仅有放料阀时，待放出全部沥青的一半时再取样；从顶盖处取样，用取样器从中部取样。

3、在装料或卸料过程中取样：按时间间隔均匀地3次取样，经充分混合后取规定数量作为试样。

4、从沥青储存池中取样：在沥青加热端分间隔至少去3个样品，经充分混合后取规定数量作为试样。

5、从沥青桶中取：可加热后按罐车的取样方法取样；当不便加热时，亦可在桶高的中部将桶凿开取样。

6、固体沥青取样：应在表面以下及容器侧面以内至少5cm处采取，或打碎后取中间部分试样。

一、常用建材取样依据及方法取样方法：1、沥青混合料应随机取样，并具有充分的代表性。

在检查拌合质量（如油石比、矿料级配）时，应一次取样；在评定混合料质量时，必须分几次取样，拌合均匀后作为代表行试样。

2、在拌合厂取样：宜用专用容器在拌合机卸料斗下方，每放一次料取一次样，连续三次，混合均匀后四分法取适当数量。

工程建设材料检测取样制度一、总则工程建设材料的质量直接关系着工程建设的质量和工程的使用寿命，为了保证工程建设材料的质量，确保工程建设的顺利进行及工程的长期可靠运行，必须根据相关法律、法规、标准和规范，建立健全的工程建设材料检测取样制度，确保工程建设材料的合格、安全、可靠。

二、检测取样范围1. 工程建设中使用的各类原材料，如水泥、混凝土、砂石、钢材等。

2. 工程建设中使用的各类半成品材料，如预制构件、砖块、砂浆等。

3. 工程建设中使用的各类成品材料，如门窗、涂料、瓷砖等。

三、取样方法1. 按照相关法律、法规、标准和规范的要求，确定取样点和取样数量。

2. 取样时应注意取样方法的正确、准确，避免因取样方法不当造成取样结果的偏差。

3. 取样时必须保证取样的代表性，避免因取样不均匀或取样不足造成取样结果的失真。

四、检测方法1. 取样后将样品送往具有资质的检测机构进行检测。

2. 检测机构必须具备相应的资质和能力，确保检测结果的准确性和可靠性。

3. 检测方法必须符合相关法律、法规、标准和规范的要求，确保检测结果的科学性和合理性。

五、检测报告1. 检测机构应及时出具检测报告，并将检测报告送达相关单位。

2. 检测报告必须详细记录检测项目、检测方法、检测结果等内容，确保检测结果的真实性和完整性。

3. 检测报告应明确标明检测结果的合格性或不合格性，并提出相应的建议及处理意见。

六、处罚制度1. 对于发现的不合格材料，相关单位必须及时停止使用，并按照相关法律、法规、标准和规范的要求进行处理。

2. 对于违反检测取样制度的行为，相关单位必须按照相关法律、法规、标准和规范的要求进行处罚。

3. 对于检测机构出具的虚假检测报告的行为，检测机构必须承担相应的法律责任。

七、监督机制1. 监督机构必须建立健全的监督机制，对工程建设材料的检测取样工作进行监督和检查，确保检测取样工作的规范、有效进行。

2. 监督机构应定期对检测机构的资质和能力进行抽查核实，确保检测机构的信誉和正规运作。

建筑材料见证取样方法1、水泥GB50204-2002《混凝土结构工程质量验收规范》第7.2条、GB175-2007《通用硅酸盐水泥》⑴检测参数：强度、凝结时间、安定性、细度（选择性指标）⑵频率：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t 为一批，散装不超过500t为一批，每批抽样不少于一次。

当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。

⑶取样方法：可连续取，亦可从20个以上不同部位取等量样品，采用取样管，插入水泥适当深度，用大拇指按住气孔，小心抽出取样管，将所取样品放入洁净、干燥、不易受污染的容器中，总量不少于12kg。

2、钢筋混凝土用钢材2.1钢筋原材料⑴频率：一般每批由同一牌号、同一炉罐号、同一规格的钢筋组成，每批重量不大于60t。

⑵取样方法：JG190-2006每批由同一型号、同一强度等级、同一规格尺寸、同一台（套）轧机生产的钢筋组成，20t2.2钢筋焊接JGJ18-2003《钢筋焊接及验收规程》2.2.1闪光对焊⑴频率：同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头为一批，当同一台班内焊接的接头数量较少，可在一周内累计计算，如累计仍不足300个接头，也应按一批计算。

每批随机抽取3个长约450mm接头做拉伸，抽取3个长约350mm接头做冷弯。

2.2.2电弧焊、电渣压力焊、气压焊、⑴频率：在一般构筑物中，以300个同牌钢筋、同型式接头作为一批，在现浇钢筋混凝土结构中，在同一楼层中300个同牌号、同型式接头作为一批，不足300个接头，按一批计算。

⑵取样方法：①电弧焊：每批随机抽取3个长约450mm的接头做拉伸②电渣压力焊：每批随机抽取3个长约450mm的接头做拉伸③气压焊：在柱、墙竖向钢筋连接及梁、板水平钢筋连接中，随机抽取3个接头做拉伸，在梁、板水平钢筋连接中，随机抽取3个接头做冷弯。

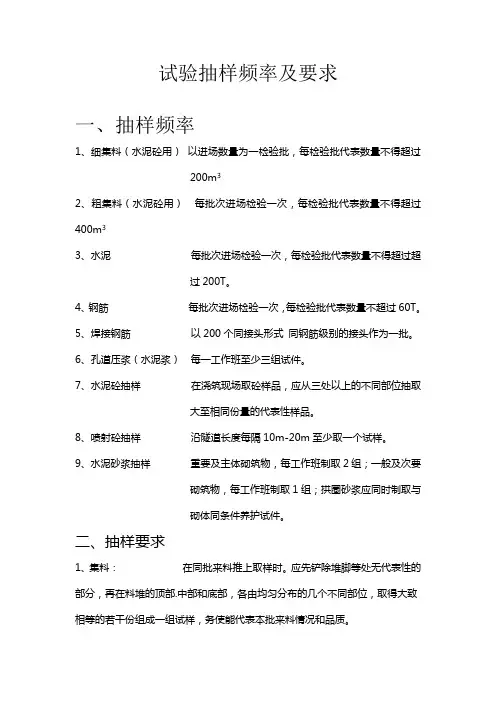

试验抽样频率及要求一、抽样频率1、细集料（水泥砼用）以进场数量为一检验批，每检验批代表数量不得超过200m32、粗集料（水泥砼用）每批次进场检验一次，每检验批代表数量不得超过400m33、水泥每批次进场检验一次，每检验批代表数量不得超过超过200T。

4、钢筋每批次进场检验一次，每检验批代表数量不超过60T。

5、焊接钢筋以200个同接头形式同钢筋级别的接头作为一批。

6、孔道压浆（水泥浆）每一工作班至少三组试件。

7、水泥砼抽样在浇筑现场取砼样品，应从三处以上的不同部位抽取大至相同份量的代表性样品。

8、喷射砼抽样沿隧道长度每隔10m-20m至少取一个试样。

9、水泥砂浆抽样重要及主体砌筑物，每工作班制取2组；一般及次要砌筑物，每工作班制取1组；拱圈砂浆应同时制取与砌体同条件养护试件。

二、抽样要求1、集料：在同批来料推上取样时。

应先铲除堆脚等处无代表性的部分，再在料堆的顶部.中部和底部，各由均匀分布的几个不同部位，取得大致相等的若干份组成一组试样，务使能代表本批来料情况和品质。

3、水泥：对同一水泥厂生产的同期出厂的同品种.同强度等级的水泥，以一次运进的同一出厂编号的水泥为一批，但一批的总量不超过200t。

随机地从不少于20袋中各取等量水泥，经拌合均匀后，再从中称取不少于12kg 水泥作为检验试样。

4、钢筋：拉伸试件：L≥10d+200mm 冷弯试件：L≥5d+150mm6、孔道压浆（水泥浆）：制作砂浆试块时，应将无底试模放在预先铺有吸水性较好的纸的普通粘土砖上，试模内事先刷好薄机油。

试模内一次注满砂浆，用捣棒均匀地按螺旋方向插捣25次，用油灰刀沿模壁插数次，使砂浆高出试模面6~8mm，然后再压光。

试件制作后在20±5℃环境下，停置一昼夜，然后对试件编号拆模。

7、水泥砼抽样：8、喷射砼抽样：9、水泥砂浆抽样：砼试件的制作要求1、制作试件的试模必须是铸铁制成，试模必须经上海市计量管理办公室批准的实验室校准，并经本单位技术主管批准后才可使用。

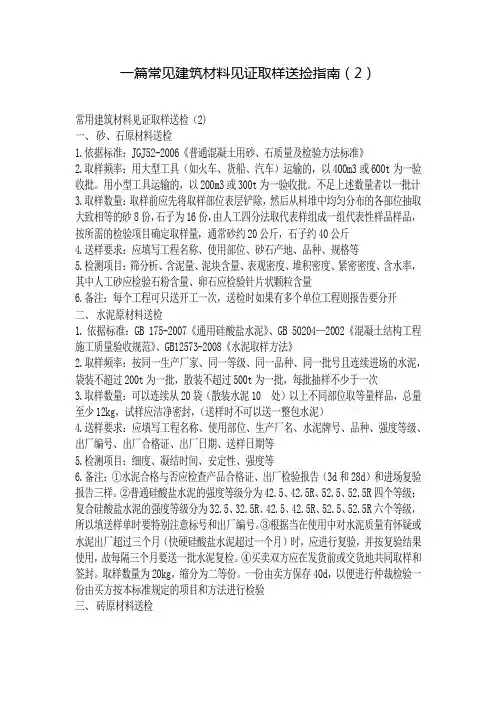

一篇常见建筑材料见证取样送捡指南（2）常用建筑材料见证取样送检（2)一、砂、石原材料送检1.依据标准：JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》2.取样频率：用大型工具（如火车、货船、汽车）运输的，以400m3或600t为一验收批。

用小型工具运输的，以200m3或300t为一验收批。

不足上述数量者以一批计3.取样数量：取样前应先将取样部位表层铲除，然后从料堆中均匀分布的各部位抽取大致相等的砂8份，石子为16份，由人工四分法取代表样组成一组代表性样品样品，按所需的检验项目确定取样量，通常砂约20公斤，石子约40公斤4.送样要求：应填写工程名称、使用部位、砂石产地、品种、规格等5.检测项目：筛分析、含泥量、泥块含量、表观密度、堆积密度、紧密密度、含水率，其中人工砂应检验石粉含量、卵石应检验针片状颗粒含量6.备注：每个工程可只送开工一次，送检时如果有多个单位工程则报告要分开二、水泥原材料送检1.依据标准：GB 175-2007《通用硅酸盐水泥》、GB 50204—2002《混凝土结构工程施工质量验收规范》、GB12573-2008《水泥取样方法》2.取样频率：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次3.取样数量：可以连续从20袋（散装水泥10 处）以上不同部位取等量样品，总量至少12kg，试样应洁净密封，（送样时不可以送一整包水泥）4.送样要求：应填写工程名称、使用部位、生产厂名、水泥牌号、品种、强度等级、出厂编号、出厂合格证、出厂日期、送样日期等5.检测项目：细度、凝结时间、安定性、强度等6.备注：①水泥合格与否应检查产品合格证、出厂检验报告（3d和28d）和进场复验报告三样。

②普通硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R四个等级；复合硅酸盐水泥的强度等级分为32.5、32.5R、42.5、42.5R、52.5、52.5R六个等级，所以填送样单时要特别注意标号和出厂编号。

建筑材料检测标准及取样⽅法[1]第⼀篇:建筑材料检测标准及取样⽅法⼀、建筑⼯程混凝⼟试件的取样要求（⼀）现场搅拌混凝⼟抗压强度试件根据《混凝⼟结构⼯程施⼯质量验收规范》（GB 50204-2002），《建筑地⾯⼯程施⼯质量验收规范》（GB 50209-2002）规定，⽤于检查结构构件和建筑地⾯混凝⼟强度的试件，应在混凝⼟的浇筑地点随机抽取。

取样与试件留置应符合以下规定：1、每拌制100盘但不超过100⽴⽅⽶的同配合⽐的混凝⼟，取样次数不得少于⼀次；2、每⼯作班拌制的同⼀配合⽐的混凝⼟不⾜100盘时，其取样次数不得少于⼀次；3、当⼀次连续浇筑超过1000⽴⽅⽶时，同⼀配合⽐的混凝⼟每200⽴⽅⽶取样不得少于⼀次；4、同⼀楼层、同⼀配合⽐的混凝⼟，取样不得少于⼀次；5、建筑地⾯混凝⼟试块的组数，按每⼀层（或检验批）建筑地⾯⼯程不少于1组。

当每⼀层（或检验批）建筑地⾯⼯程⾯积⼤于1000平⽅⽶时，每增加1000平⽅⽶应增做1组试块；⼩于1000平⽅⽶时按1000平⽅⽶计算。

当改变配合⽐时，亦应相应地制作试块组数。

6、每次取样应⾄少留置⼀组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。

7、混凝⼟拌合物坍落度检验试样的取样频率应与混凝⼟强度检验的取样频率⼀致。

（⼆）结构实体检验⽤同条件养护试件抗压强度试件(同养试件)根据《混凝⼟结构⼯程施⼯质量验收规范》的规定，结构实体检验⽤⽤同条件养护试件的留置⽅式和取样数量应符合以下规定：1、对涉及混凝⼟结构安全的重要部位应进⾏结构实体检验，其内容包括混凝⼟强度、钢筋保护层厚度及⼯程合同约定的项⽬等。

2、同条件养护试件应由各⽅在混凝⼟浇筑⼊模处见证取样。

3、同⼀强度等级的同条件养护试件的留置不宜少于10组，留置数量不应少于3组。

4、当试件达到等效养护龄期时，⽅可对同条件养护试件进⾏强度试验。

所谓等效养护龄期，就是逐⽇累计养护温度达到600℃.d，且龄期宜取14d～60d。

常规检测项目取样频率和取样方法砂浆抗压强度简易土工外加剂粉煤灰沥青混合料回填土减水剂、引气剂、缓凝剂、早强剂防冻剂膨胀剂泵送剂、防水剂速凝剂砂浆增塑剂沥青集料不超过250m3砌体的各种类型及强度等级的砌筑砂浆,每台搅拌机应至少抽检1次。

在砂浆搅拌机出料口随机取样，同盘砂浆只应制作1组试块。

同一类型、强度等级的砂浆不应少于3组。

环刀法的取样数量:柱基回填，抽查柱基总数的10%,但不少于5个;基槽和管沟回填，每层按长度20〜50m取样1个，但不少于1个;基坑和室内填土，每层按100〜500m2取样1组，但不少于1组;场地平整填方，每层按400〜900 m2取样1组，但不少于1组。

灌砂或灌水法可适当减少。

同一厂家生产、掺量）1%的同品种外加剂每一编号为100t；掺量< 1%的每一编号为50t。

不足100t或50t也按一批计。

同一厂家、同一品种每50t为一批，不足50t作一批计。

同一厂家、同一品种、日产量超过200t时，以不超过200t为一编号;日产量不超过200t时,以不超过日产量为一编号。

同一厂家、同一品种、年产量不小于500t以50t为一批;年产量小于500t以30t为一批。

不足50t或30t按一批计。

同一厂家、同一品种每20t为一批，不足20t作一批计。

掺量大于5%的，每200t为一批;掺量小于5%并大于1%的，每100t为一批;掺量小于1%并大于0.05%的，每50t为一批;掺量小于0.05%的，每10t为一批。

不足一批按一批计。

抽样应有代表性并混合均匀。

抽样应有代表性并混合均匀。

可连续取，也可以从20个以上不同部位取等量样品。

液体防冻剂应从容器的上中下三层分别取样。

抽样应有代表性并混合均匀。

可连续取，也可以从20个以上不同部位取等量样品。

抽样应有代表性并混合均匀。

从16个不同点取样，每点取样250g。

三个或更多的点样等量混合均匀。

>0.2t水泥所需用的外加剂量。

）0.15t水泥所需用的防冻剂量。

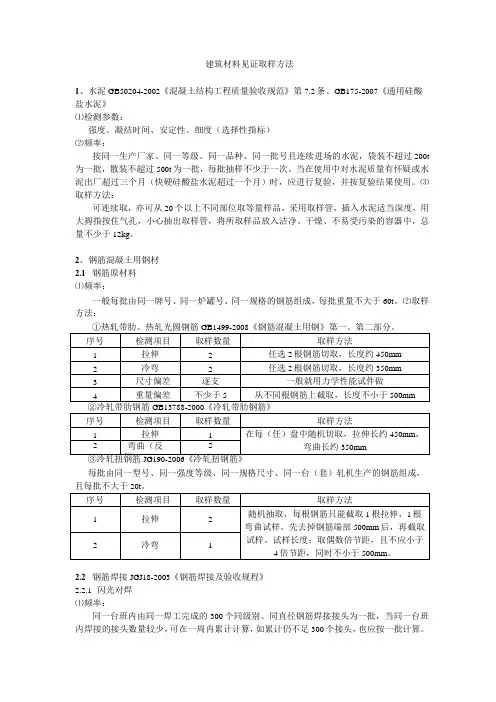

建筑材料见证取样方法1、水泥GB50204-2002《混凝土结构工程质量验收规范》第7.2条、GB175-2007《通用硅酸盐水泥》⑴检测参数：强度、凝结时间、安定性、细度（选择性指标）⑵频率：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过 200t 为一批，散装不超过500t 为一批，每批抽样不少于一次。

当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时，应进行复验，并按复验结果使用。

⑶取样方法：可连续取，亦可从20个以上不同部位取等量样品，采用取样管，插入水泥适当深度，用大拇指按住气孔，小心抽出取样管，将所取样品放入洁净、干燥、不易受污染的容器中，总量不少于12kg。

2、钢筋混凝土用钢材2.1 钢筋原材料⑴频率：一般每批由同一牌号、同一炉罐号、同一规格的钢筋组成，每批重量不大于60t。

⑵取样方法：③冷轧扭钢筋JG190-2006《冷轧扭钢筋》每批由同一型号、同一强度等级、同一规格尺寸、同一台（套）轧机生产的钢筋组成，且每2.2 钢筋焊接 JGJ18-2003《钢筋焊接及验收规程》2.2.1闪光对焊⑴频率：同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头为一批，当同一台班内焊接的接头数量较少，可在一周内累计计算，如累计仍不足300个接头，也应按一批计算。

⑵取样方法：每批随机抽取3个长约450mm接头做拉伸，抽取3个长约350mm接头做冷弯。

2.2.2 电弧焊、电渣压力焊、气压焊、⑴频率：在一般构筑物中，以300个同牌钢筋、同型式接头作为一批，在现浇钢筋混凝土结构中，在同一楼层中300个同牌号、同型式接头作为一批，不足300个接头，按一批计算。

⑵取样方法：①电弧焊：每批随机抽取3个长约450mm的接头做拉伸②电渣压力焊：每批随机抽取3个长约450mm的接头做拉伸③气压焊：在柱、墙竖向钢筋连接及梁、板水平钢筋连接中，随机抽取3个接头做拉伸，在梁、板水平钢筋连接中，随机抽取3个接头做冷弯。

1、砖：在同一产地、同一规格条件下，（1）烧结普通砖：每15万匹或不足15万匹为一个送样批次。

（2）烧结多孔砖：每3.5万匹～15万匹为一个验收批，不足3.5万匹也按一批计。

（3）烧结空心砖：3万匹或不足3万匹时亦为一个送样批次，每组抽样10块。

2、水泥：12㎏，按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200T一批，散装不超过500T一批，每批抽样不少于一次。

3、钢筋原材：2长2短，长的50cm，短的30cm, 每一批由同一厂别家、同一炉号、牌号、同一规格、级别、同一交货状态、同一进场时间的情况下，热轧带肋钢筋组成＜60t每批、冷轧带肋钢筋组成＜50t 每批、冷拉钢筋＜20t每批，不足20t时，亦为一批，均抽检一次。

4、钢筋焊接：3根50cm，电渣压力焊：焊接接头不超过300个为一个送样批次，钢筋机械连接接头不超过500个接头抽样一次。

5、砂：抽检数量为20㎏，按同一产地、同一规格、同一进场时间，每≤400m3/批或≤600t为一验收批进行抽样。

6、碎（卵）石：抽检数量为40㎏，同一产地、同一规格、同一进场时间，数量不超过600T抽样一次。

7、基岩取芯：天然抗压一组9个，饱和抗压一组6个，直径根据水钻大小决定，一般为100㎜。

9、配合比：砼配合比：砂60斤、石子100斤、水泥60斤，砂浆配合比:砂30斤、水泥30斤、根据需要添加外加剂10斤。

10、砂浆试块：同一强度等级、同一配合比、同种原料，每台搅拌机，每一楼层或250m3砌体为一取样单位；每一取样单位标准养护试块的留置组数不得少于一组，每组六块，规格为75×75×75㎜。

11、砼试块：每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次， 3个为一组，规格为100×100×100㎜。

常用建筑材料见证取样检测方法一、水泥的取样方法一、凝土结构工程用水泥根据《混凝土结构工程施工质量验收规范》（GB50204-2011），混凝土结构工程用水泥取样按以下规定：1、同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t 为一检验批，散装不超过500t为一检验批，每批抽样不少于一次。

2、当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。

二、砌体工程用水泥根据《砌体工程施工质量验收规范》（GB50203-2011），砌体工程用水泥取样按以下规定：1、水泥进场使用前，应分批对其强度、安定性进行复验。

检验批应以同一生产厂家、同一编号为一批。

2、当使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并按其结果使用。

三、建筑装饰装修工程用水泥根据《建筑装饰装修工程质量验收规范》（GB50210-2001），建筑装饰装修工程用水泥取样按以下规定：1）同一生产厂家生产的同一品种、同一等级的进场水泥应至少抽取一组样品进行复验，当合同另有约定时应按合同执行。

2）抹灰用水泥应对其凝结时间和安定性进行复验，粘贴用水泥还应对其抗压强度进行复验。

四、取样送样规则1）首先要掌握所购买的水泥的生产厂是否具有产品生产许可证。

2）水泥委托检验样必须以每一个出厂水泥编号为一个取样单位，不得有两个以上的出厂编号混合取样。

3）水泥试样必须在同一编号不同部位处等量采集，取样点至少在20点以上，经混合均匀后用防潮容器包装，重量不少于12kg。

4）委托单位必须逐项填写检验委托单，如水泥生产厂名、商标、水泥品种、强度等级、出厂编号或出厂日期、工程名称、全套物理检验项目等。

用于装饰的水泥应进行安定性的检验。

5）水泥出厂日期超过三个月应在使用前作复验。

6）进口水泥一律按上述要求进行。

二、骨料的取样方法一、砂、石的验收砂、石的验收分别按《普通混凝土用砂、石质量及检验方法标准》（JCJ52－2006）中的规定进行。
