非标设备设计总结

非标自动化设计常用知识点整理

引言概述：

非标自动化设计是指根据客户的特定需求，设计和制造出符合其要求的非标准自动化设备。在这个领域中，有一些常用的知识点是设计师们需要掌握的。本文将从五个方面来详细阐述这些知识点。

一、机械设计方面的知识点：

1.1 结构设计：了解不同结构的特点和适用场景，如平面机构、连杆机构、齿轮传动等，以及它们在非标自动化设计中的应用。

1.2 运动学分析：掌握运动学的基本概念和方法，能够进行各种机构的运动学分析和设计，确保设备的运动性能符合要求。

1.3 零件选型：根据设备的工作条件和要求，选择合适的零件和材料，如轴承、齿轮、传动带等，确保设备的可靠性和稳定性。

二、电气控制方面的知识点：

2.1 电气元件选型：了解各种电气元件的特点和适用场景，如接触器、继电器、传感器等，能够根据设备的控制要求进行合理的选型。

2.2 控制系统设计：掌握控制系统的基本原理和方法，能够设计出符合设备需求的控制系统，包括硬件设计和软件编程。

2.3 安全控制设计：考虑设备的安全性，设计和配置相应的安全控制装置，如急停开关、光栅、安全门等，确保操作人员的安全。

三、传动系统方面的知识点： 3.1 传动原理：了解不同传动方式的特点和适用场景，如直线传动、旋转传动等，能够根据设备的工作要求选择合适的传动方式。

3.2 传动比计算：根据设备的工作要求和传动方式，进行传动比的计算和设计，保证设备的运动精度和效率。

3.3 传动系统的选型：根据设备的工作条件和要求，选择合适的传动系统，包括电机、减速器、传动装置等，确保设备的性能和可靠性。

四、气动液压方面的知识点：

4.1 气动液压元件选型：了解不同气动液压元件的特点和适用场景，如气缸、液压泵、阀门等，能够根据设备的工作要求进行合理的选型。

4.2 气动液压系统设计：掌握气动液压系统的基本原理和方法，能够设计出符合设备需求的气动液压系统，包括管路设计和控制系统设计。

非标设计知识点总结

非标设计是指在设计过程中根据客户需求，不按照常规的标准规范进行设计，而是借助创意和创新的手法来打破常规，独特地满足客户的需求。在非标设计中，设计师需要具备更丰富的知识和技能，以便能够创造出令人惊叹的设计作品。以下是非标设计的几个重要知识点总结。

一、尺寸与比例

在进行非标设计时，尺寸和比例是至关重要的考虑因素。设计师需要准确把握设计物体的尺寸大小，使其与周围环境相协调。同时，设计师还需要注意设计物体的比例关系，以确保整体视觉效果的和谐与美感。

二、材料的选择与运用

材料的选择与运用在非标设计中起着决定性的作用。设计师需要根据设计的需求和理念选择合适的材料，并善于将不同材料进行组合和搭配，以实现独特的设计效果。同时，设计师还要考虑材料的可行性和实用性，确保设计作品的可持续性和稳定性。

三、色彩和光影效果

色彩和光影效果是非标设计中的重要表现手法。设计师需要根据设计的目的和氛围选择合适的色彩，并善于运用色彩的搭配和对比来丰富设计作品的表现力。此外，设计师还要灵活运用光影效果，通过光线的照射和投射来增加设计作品的层次感和立体感。 四、结构和力学原理

在非标设计中，结构和力学原理是设计师必须要了解和掌握的重要知识点。设计师需要根据设计物体的功能和形式，考虑合理的结构布局和力学原理，确保设计作品的稳定性和安全性。同时，设计师还需要注重结构与美感的统一，使设计作品在形式和功能上兼具优秀的设计品质。

五、人体工程学

人体工程学是非标设计中一个不可忽视的知识点。设计师需要考虑人体的人体尺寸和人体活动的特点，以便在设计中充分满足人体的需求和舒适感。例如，在家具设计中，设计师需要根据人体的坐姿和习惯来确定家具的尺寸和形状，使座椅更加符合人体工程学原理。

六、环保与可持续性

环保与可持续性是当前设计行业的重要关注点。在非标设计中，设计师需要秉持环保理念，选择环保材料，减少能源消耗，并注重设计作品的可持续性。同时，设计师还需要关注生产制造过程中的环保问题，努力减少对环境的影响，创造出符合可持续发展的设计作品。

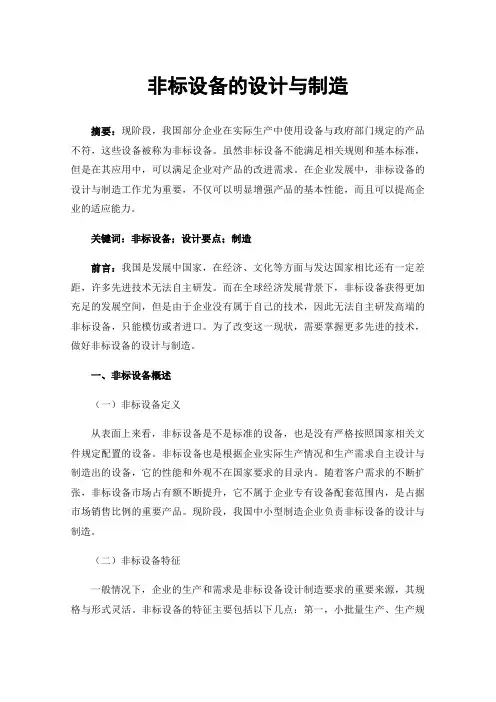

非标设备的设计与制造

摘要：现阶段，我国部分企业在实际生产中使用设备与政府部门规定的产品不符，这些设备被称为非标设备。虽然非标设备不能满足相关规则和基本标准，但是在其应用中，可以满足企业对产品的改进需求。在企业发展中，非标设备的设计与制造工作尤为重要，不仅可以明显增强产品的基本性能，而且可以提高企业的适应能力。

关键词：非标设备；设计要点；制造

前言：我国是发展中国家，在经济、文化等方面与发达国家相比还有一定差距，许多先进技术无法自主研发。而在全球经济发展背景下，非标设备获得更加充足的发展空间，但是由于企业没有属于自己的技术，因此无法自主研发高端的非标设备，只能模仿或者进口。为了改变这一现状，需要掌握更多先进的技术，做好非标设备的设计与制造。

一、非标设备概述

（一）非标设备定义

从表面上来看，非标设备是不是标准的设备，也是没有严格按照国家相关文件规定配置的设备。非标设备也是根据企业实际生产情况和生产需求自主设计与制造出的设备，它的性能和外观不在国家要求的目录内。随着客户需求的不断扩张，非标设备市场占有额不断提升，它不属于企业专有设备配套范围内，是占据市场销售比例的重要产品。现阶段，我国中小型制造企业负责非标设备的设计与制造。

（二）非标设备特征

一般情况下，企业的生产和需求是非标设备设计制造要求的重要来源，其规格与形式灵活。非标设备的特征主要包括以下几点：第一，小批量生产、生产规模不大。第二，需要定制较多专门的夹具和刀具，为了保证划线法、试切法的精度符合具体的设计要求，需要工作人员具备较高的专业技能。

（三）非标设备发展现状

在经济全球化背景下，我国非标设备制造行业迎来了全新的发展机遇和挑战。在我国机械制造业中，非标设备制造占有重要地位，积极发展非标设备制造行业，可以加快我国经济增长速度。但是当前，我国非标设备设计制造遇到的最大问题是无法进行批量化生产[1]。由于缺乏相关标准和要求可以依照，为此大部分非标设备的定制都会以企业实际生产情况为核心，在这种情况下一个非标设备只适用于一个企业，无法适应其他企业。同时在生产非标设备中，需要经过多个环节，需要较长的时间，因此无法进行批量生产，这对于大型企业而言，是无法进行批量生产的。部分非标设备生产厂家经常会到国外学习新技术，这虽然可以提升非标设备设计和制造水平，缩短与发达国家的距离，但是会降低厂家研发新技术的主观能动性，不利于新产品的发生。

非标设计经验分享

一、非标设计的目的

1、提高产品质量；

2、提高效率；

3、确保生产安全。

二、非标设计必备

1、必要的设计手册。

最好在设计桌上放几本常用的机械设计手册，纸质书的好处是用多了翻熟了以后，可以很快捷查找到你想要的资料。有空的时候顺手翻一翻，可以了解手册编写的结构和逻辑，对整体内容有一个基本的印象，还可以让你巩固已有知识了解更多新的知识。

有一些设计相关手册在网上可以下载电子版的，整理好放在专门的文件夹内，便于随时查阅。

手册是你最好的老师，很多设计中要用到的知识在手册中就可以查到。比如设计时需要用到齿轮，在手册中就可以找到设计齿轮的参数以及设计计算的方法。

建议遇到问题先自己查找手册，学会自己解决问题，这样更有利于提升自己的能力。

2、整理下载一些机械设备的图册、标准件和外购件产品型录、视频案例、原理动图等相关资料，这些资料可以给你提供参考，打开你的设计思路。

3、设备中的机构运动方式无非是直线运动或旋转运动，掌握相关的机械原理，再结合电气控制技术、气动和液压技术就能设计出一台非标设备，至于好坏另说。

4、下载一些标准件和外购件的2D、3D电子档资料，保存到cad、solidworks等软件的设计中心，方便设计时调用，可提高设计效率，还可以降低出错的几率。

5、关注几个机械设计相关的公众号，有空的时候看一看，觉得不错的文章可以收藏保存，这也是知识储备的一种有效方法。

三、非标设计准备

1、了解设备的用途，是属于加工设备类、检测设备类还是工装夹具？

加工设备：首先保证加工精度，其次是考虑上下料的方便性，定位准确性，装夹便捷性。

检测设备：提供相应动力，检测必要的测试点，考虑如何通过控制系统来显示数据和读出并处理数据。

工装夹具：考虑要限制哪些自由度，定位夹紧可靠，上下料方便快捷，不对产品造成二次不良。

2、现场考察，了解相关数据

a）了解设备摆放位置，包括占地面积，地面承载以及运输路径等，以此来确定设备最大外形尺寸和重量等；通过产品图纸来了解产品的外形及尺寸、材质及表面要求等；通过产品生产工艺和SOP等来了解产品的制程，以及制程瓶颈和产能、良率等
