第 1 章，空压机简介2
第1节空压机的作用和种类3
1.功能3
2. 类型3
第二节、回转式空压机泵体的结构及工作原理5
一、泵体零件5
二、回转式空压机的工作原理7
第 2 章，空压机的 3D 建模和组装9
第 1 节，轴承座 3D 设计9
第 2 节，曲轴13
第三节、空压机泵体重要部件的设计流程13
1.1 设置工作目录13
1.2 曲轴图纸13
第 4 节，泵体的组装20
第三章、轴承的加工工艺22
第 1 节，生产计划22
第二节，零件结构的常见分析23
第三节，确定空白23
第 4 节，设备和工艺设备的选择25
第 5 节，工艺设计和工艺文件填写26
(1)、工艺设计26
(2)、填写工艺文件27
1.填写加工工艺综合卡27
2.填写指定工序的加工工艺卡27
第 1 章，空压机简介
空气压缩机（英文：aircompressor）是气源装置的主体。它是将原动机（通常是电动机）的机械能转化为气体压力能的装置，是压缩空气的压力产生装置。空气压缩机的种类很多。按工作原理可分为容积式压缩机、调速式压缩机、容积式压缩机。工作原理是压缩一定体积的气体，使单位体积的气体分子密度增加，从而提高压缩空气的压力；调速压缩机的工作原理是提高气体分子的速度，使气体分子的动能转化为气体的压力能，从而提高压缩空气的压力。
我国空压机行业市场规模以8%以上的增速增长，2010-2011年增速甚至超过28%，市场规模迅速扩大。然而，在如此巨大的市场中，在过去很长一段时间里，外资企业控制了大部分市场。 2009年我国空压机行业生产企业近400家，其中近90%为外资企业，销售总收入约60亿元，占全行业的40%；外资企业数量接近10%，实现销售收入。总额约90亿元，占整个行业的60% 。
第一节、空压机的作用和种类
一、功能
空气压缩机（aircompressor）是一种压缩空气以增加气体压力或输送气体的机器。随着气压技术的不断发展，空压机已广泛应用于生产和建筑领域。压缩机是制冷系统的心脏。它从吸气管吸入低温、低压的制冷剂气体，通过电机的运转带动活塞压缩，将高温、高压的制冷剂气体排放到排气管，为机组提供动力。制冷循环。从而实现了压缩→冷凝→膨胀→蒸发（吸热）的制冷循环。压缩机一般由机壳、电动机、气缸体、活塞、控制装置（启动器和热保护器）和冷却系统组成。冷却方式有油冷和自然冷却两种。空压机是气源装置的主体。它是将原动机（通常是电动机）的机械能转化为气体压力能的装置，是压缩空气的压力产生装置。常见的空压机用途。传统气动：气动工具、凿岩机、风镐、气动扳手、气动喷砂；仪表控制及自动化装置：如加工中心的刀具更换、车辆制动、门窗开闭等；喷气织机中的压缩空气 吹纬代替梭子；食品和制药行业使用压缩空气搅拌浆料等。
少年易学老难成，一寸光阴不可轻 - 百度文库

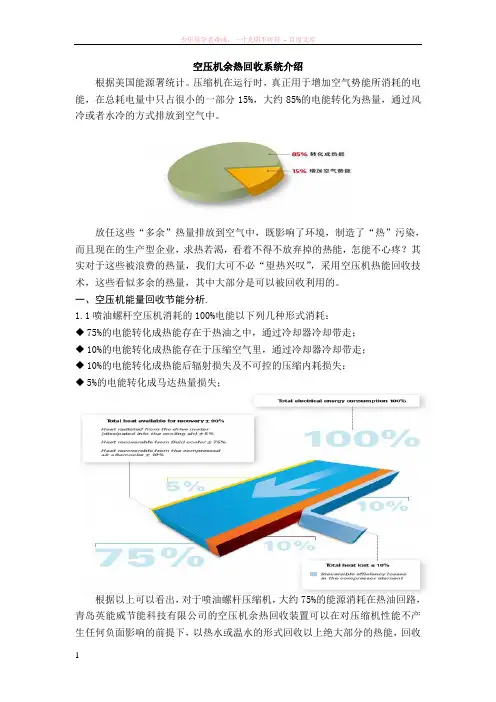

1 空压机余热回收系统介绍
根据美国能源署统计。压缩机在运行时，真正用于增加空气势能所消耗的电能，在总耗电量中只占很小的一部分15%，大约85%的电能转化为热量，通过风冷或者水冷的方式排放到空气中。
放任这些“多余”热量排放到空气中，既影响了环境，制造了“热”污染，而且现在的生产型企业，求热若渴，看着不得不放弃掉的热能，怎能不心疼？其实对于这些被浪费的热量，我们大可不必“望热兴叹”，采用空压机热能回收技术，这些看似多余的热量，其中大部分是可以被回收利用的。
一、空压机能量回收节能分析.
1.1喷油螺杆空压机消耗的100%电能以下列几种形式消耗：
75%的电能转化成热能存在于热油之中，通过冷却器冷却带走；
10%的电能转化成热能存在于压缩空气里，通过冷却器冷却带走；
10%的电能转化成热能后辐射损失及不可控的压缩内耗损失；
5%的电能转化成马达热量损失；
根据以上可以看出，对于喷油螺杆压缩机，大约75%的能源消耗在热油回路，青岛英能威节能科技有限公司的空压机余热回收装置可以在对压缩机性能不产生任何负面影响的前提下，以热水或温水的形式回收以上绝大部分的热能，回收少年易学老难成，一寸光阴不可轻 - 百度文库
2 率可达实际输入轴功率的70%。
1.2.大多数企业当前空压机使用状况：
1.3.能量回收改造之后的空压机状况：
二、空压机余热回收应用范围
2.1最为常见的是制取热水，用于洗澡等，如铸造、冶金和矿物开采等工作环境相对较差的行业，可将回收的空压机余热加热自来水到 50 至 60℃，供工人洗澡使用。尤其厂矿企业独立配置锅炉供热的，可以为锅炉提前预热，或单独使用少年易学老难成，一寸光阴不可轻 - 百度文库
3 空压机余热回收直接供热，这不仅降低了能耗成本，而且避免了对环境的污染。
2.2反渗透纯水制取用热：食品饮料、半导体和医药化学等行业在生产过程中，往往用到大量的反渗透纯水。纯水需要在 25℃的特定温度下制取，当春季、秋季和冬季水的温度低于 25℃时，必须投入设备、消耗燃料为水升温。回收空压机的余热用来生产纯水，不但可以减少燃料的消耗，甚至可以减少加热设备的投入成本。
空压机（Air Compressor）是一种将空气压缩至高压的设备，其主要功能是将大气中的空气压缩并储存起来，以供后续使用。空压机在各个行业和领域中广泛应用，具有多种功能和作用，包括以下几个方面：
压缩空气供能：空压机通过压缩空气将气体压力提高，使得空气具有更大的能量和储存能力。压缩空气可以用作动力源，驱动各种设备和机械，如气动工具、机械械动装置、喷涂设备等。
气体储存和供应：空压机将压缩空气储存于气体容器或气罐中，以便在需要时进行供应。储存的压缩空气可以用于控制系统、气动设备、气动马达等，提供动力或控制作用。
气体清洁和干燥：空压机通常与气体过滤器和干燥器等设备配合使用，用于清除空气中的杂质、水分和油脂等。这样可以提供干燥、干净的压缩空气，确保系统和设备的正常运行，并减少对设备的损害和维护需求。
气体调节和控制：通过空压机，可以调节和控制压缩空气的压力和流量。这对于不同的应用和设备来说是至关重要的，可以根据需求提供适当的气体压力和流量，以实现最佳的工作效果和能源利用。
能源节约：空压机可以通过压缩空气的能量储存和再利用来实现能源节约。在一些系统中，压缩空气可以通过回收和再利用，如热回收、动力再生等方式，减少能源消耗，提高能源效率。
.
可编辑文本 螺杆式空压机主机部分工作原理
一、主机/电机系统：
单螺杆空压机又称蜗杆空压机，单螺杆空压机的啮合副由一个6头螺杆和2个11齿的星轮构成。蜗杆同时与两个星轮啮合即使蜗杆受力平衡，又使排量增加一倍。我们通常说的螺杆式压缩机一般指双螺杆式压缩机。
单螺杆空气压缩机 .
可编辑文本 螺杆式(即双螺杆)制冷压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。其齿面凸起的转子称为阳转子，齿面凹下的转子称为阴转子。随着转子在机体内的旋转运动，使工作容积由于齿的侵入或脱开而不断发生变化，从而周期性地改变转子每对齿槽间的容积，来达到吸气、压缩和排气的目的。
双螺杆式空气压缩机 .
可编辑文本
主机是螺杆机的核心部件，任何品牌的螺杆机其主机结构和工作机理都是相近的。
.
可编辑文本
(1)吸气过程
转子旋转时，阳转子的一个齿连续地脱离阴转子的一个齿槽，齿间容积逐渐扩大，并和吸气孔口连通，气体经吸气孔口进齿间容积，直到齿间容积达到最大值时，与吸气孔口断开，由齿与内壳体共同作用封闭齿间容积，吸气过程结束。值得注意的是，此时阳转子和阴转子的齿间容积彼此并不连通。
2)压缩过程
转子继续旋转，在阴、阳转子齿间容积连通之前，阳转子齿间容积中的气体，受阴转子齿的侵入先行压缩；经某一转角后，阴、阳转子齿间容积连通，形成“V”字形的齿间容积对(基元容积)，随两转子齿的互相挤入，基元容积被逐渐推移，容积也逐渐缩小，实现气体的压缩过程。压缩过程直到基元容积与排气孔口相连通时为止。
(3)排气过程
由于转子旋转时基元容积不断缩小，将压缩后气体送到排气管，此过程一直延续到该容积最小时为止。
随着转子的连续旋转，上述吸气、压缩、排气过程循环进行，各基元容积依次陆续工作，构成了螺杆式制冷压缩机的工作循环。
从以上过程的分析可知，两转子转向互相迎合的一侧，即凸齿与.
可编辑文本 凹齿彼此迎合嵌入的一侧，气体受压缩并形成较高压力，称为高压力区；相反，螺杆转向彼此相背离的一侧，即凸齿与凹齿彼此脱开的一侧，齿间容积在扩大形成较低压力，称为低压力区。此两区域借助于机壳、转子的接触线而隔开，可以粗略地认为两转子的轴线平面是高、低压力区的分界面。另外，由阴阳转子间啮合线构成的螺旋形通道使得基元容积内的气体边压缩边由吸气端向排气端作螺旋运动。
