高、低压配电柜的设计与施工设计说明书

  • 格式：doc
  • 大小：1014.00 KB
  • 文档页数：15

高、低压配电柜的设计与施工

设计说明书

一、 配电系统示意图：

二、 车间负荷计算及变压器选择和架空线选择、电缆线的选择、低压母线的选择、导线选择：

1、低压母线负荷计算及变压器选择。 （取同时系数为0.95）

已知架空进线Ⅰ路所带负荷分3条支路，三个负荷分别为30+j40KVA，75+j90KVA，100+j120KVA。

已知电缆进线Ⅱ路所带负荷分3条支路，三个负荷分别为35+j45KVA，90+j100KVA，80+j90KVA。

因为两台变压器并列运行，低压侧要有联络，所以此刻考虑任一变压器单独运行，低压侧联络接上

则：低压母线负荷计算：

P30.2=P30.2’= [(30+75+100) ×0.95+(35+90+80) ×0.95] ×0.95=370(KW),

Q30.2=Q30.2’= [(40+90+120) ×0.95+(45+100+90) ×0.95] ×0.95=438 (kvar), S30.2= S30.2’=22.3022.30QP=573 (KVA)

I30.2= I30.2’=S30.2/(3×UN)= 573/(3×0.38)=871(A)

因为此变电所装有两台并列运行的变压器，存在一级和二级负荷，

所以应考虑到

P（Ⅰ+Ⅱ）= [(75+100) ×0.95+(90+80) ×0.95] ×0.95=311(KW),

Q（Ⅰ+Ⅱ）= [(90+120) ×0.95+(100+90) ×0.95] ×0.95=361(kvar),

S（Ⅰ+Ⅱ）=476(KVA)

每台变压器的容量SNT应同时满足一下两个条件并选择其中的大者：

（1）一台变压器单独运行时，SNT≥ST=（0.6-0.7）S30.2=（343.8-401.1）KVA，

（2）任一台变压器单独运行时，SNT≥ST≥S（Ⅰ+Ⅱ）=476KVA，

所以选变压器的容量为476KVA

查（《供配电技术》附表3 P320）得两台变压器额定容量为500KVA，具体型号为S9-500/10的铜绕组低损耗三相油浸式电力变压器。

2、变压器T功率损耗计算：（包括T1 、T2）

包括有功与无功损耗，因为此变压器为S9系列低电压损耗。所以△PT=0.015×SNT=0.015×500=7.5KW，△QT=0.06×SNT=0.06×500=30kvar

3、10KV电缆线、架空线首端负荷计算。

由以上得知，P30.1= P30.1’= P30.2+△PT=370 +7.5 =377.5(KW),

Q30.1= Q30.1’= Q30.2+△QT=438 +30 =468(kvar),

S30.1= S30.1’=21.3021.30QP=601(KVA)，

则计算电流为：

I30.1=I30.1’= S30.1/(3×UN)=601/(3×10) =35(A)

4、从10KV变电所到变压器T1架空线的选择。

已知导线采用架空线进线，假设线长2KM，由电流I30.1=35A，

因为此线路电压在10KV及以上，根据经验，按发热条件选择导线截面，在检验电压损耗及机械强度。

（1）相线截面的选择：查（《供配电技术》附表12 327P），选择LJ-16型截面为16 mm2的铝绞线，得其架空线载流量为105 A，大于I30.1=35A，因此满足发热条件。A&=16 mm2

所选导线的型号规格表示为：LJ-（16×3）

查（《供配电技术》附表16 334P）电阻R0=1.98×KM-1 电抗X0=0.358×KM-1

5、从10KV变电所到变压器T2电缆线的选择。

已知导线采用电缆直埋进线，线长2KM，由电流I30.1=37A， 因为此线路电压在10KV及以上，根据经验，按发热条件选择导线截面，在检验电压损耗及机械强度。

又因为此线路为TN-S线路，含有N线和PE线三相四线制线路，因此不仅要选择相线还要选择中心线和保护线

（1）相线截面的选择：查（《供配电技术》附表14 P331），选择油浸纸绝缘电力电缆ZLQ2型号截面为16 mm2，得其电缆线载流量为73A，大于I30.1=35A，因此满足发热条件。A&=16 mm2

所选导线的型号规格表示为：ZLQ2-（16×3）

查（《供配电技术》附表16-3 335P）电阻R0=1.33×KM-1 X0=0.11×KM-1

6、车间变压器低压母线的选择：

已知I30.2= I30.2’=871A，查（《供配电技术》附表12-2 P328），两条线路母线可选TMY铜母线，芯线截面为60×6mm

因为60×6mm芯线载流量为2240A大于871A所以校验合格。

7、从低压母线到各负荷导线的选择。

对于架空线Ⅰ:假设线长10m

（1）已知所带负荷分3条支路，三个负荷分别为30+j40KVA，75+j90KVA，100+j120KVA。

则S1=224030= 50(KW) ， S2=229075=117 (KW)

S3=22120100=156(KW)，

（2）三条线路的计算电流为：

I1= S1/(3×UN) = 50/(3×0.38)= 76 (A), I2= S2/(3×UN)= 117/(3×0.38)= 178 (A), I3= S3/(3×UN)= 156/ (3×0.38)=237(A)

因为此时为低压负荷导线，所以有三根线要选择，即相线，N线，PE线。

（3）相线截面的选择：查（《供配电技术》附表113-2 P329）得30.C 时3根单芯线穿钢管的BV铜线截面为120 mm2允许载流量为243A，大于I1、

I2、I3，因此按发热条件相线截面可选120 mm2

（4）N线的选择：按A0>=0.5A&,选择A0=60 mm2

（5）PE线的选择：由于A&=120 mm2,大于35 mm2，所以APE=0.5 A&=60 mm2

穿线的钢管内径为50 mm2，

所以三条导线选择型号为：BV-（3×120+1×60+ PE60）-SC50

查（《供配电技术》附表16 P334），电阻R0=0.19×KM-1 电抗X0=0.08×KM-1

对于电缆线Ⅱ: 假设线长10m

（1）已知所带负荷分3条支路，三个负荷分别为35+j45KVA，90+j100KVA，80+j90KVA。

则S1=224535= 57(KW) ， S2=2210090=135 (KW)

S3=229080=120(KW)，

（2）三条线路的计算电流为：

I1= S1/(3×UN) = 57/(3×0.38)= 87 (A), I2= S2/(3×UN)= 135/(3×0.38)= 205 (A), I3= S3/(3×UN)= 120/ (3×0.38)=182(A)

因为此时为低压负荷导线，所以有三根线要选择，即相线，N线，PE线。

（3）相线截面的选择：查（《供配电技术》附表113-2 P329）得30.C 时3根单芯线穿钢管的BV铜线截面为120 mm2允许载流量为243A，大于I1、

I2、I3，因此按发热条件相线截面可选120 mm2

（4）N线的选择：按A0>=0.5A&,选择A0=60 mm2

（5）PE线的选择：由于A&=120 mm2,大于35 mm2，所以APE=0.5 A&=60 mm2

穿线的钢管内径为50 mm2，

所以三条导线选择型号为：BV-（3×120+1×60+ PE60）-SC50

查（《供配电技术》附表16 P334），电阻R0=0.19×KM-1 电抗X0=0.08×KM-1

三、 高压配电柜电器元件的选择及短路电流的计算：

1、高压断路器：QF1、QF2

（1）UN≥UWN=10KV`

（2）其额定电流IN＞I30.1= I30.1’=35A，查（《供配电技术》附表4 P 321）

选SN10-10型号高压断路器，其断流容量为300MVA。

（1） 三相短路电流的计算：

MK1=S∞=300MVA，MK2=Uc2/Z=Uc2/X0L=102/(0.11×2)=455MVA

MK3=Uc2/Z=100×630/4.5=14000KVA=14MVA,

MK4= Uc2/Z= Uc2/X0L=0.38/(0.08×0.01)=475 MVA

MK5= Uc2/Z= Uc2/X0L=0.38/(0.08×0.01)=475 MVA

MK6= Uc2/Z= Uc2/X0L=0.38/(0.08×0.01)=475 MVA

①高压侧三相短路电流IK1（3）、IK1（3）’

MK§1=MK1+MK2=300×455/(300+455)=181MVA，SK1=MK§1=181MVA

IK1（3）= IK1（3）’=SK1/3Uc=181/3×10=10.5KA，

Ish1= Ish1’=1.51×10.5=15.9KA

ish1= ish1’=2.55×10.3=26.2KA

②低压侧母线三相短路电流IK2（3）、IK2（3）’

M§2=MK1+MK2+MK3=181×14/(181+14)=13MVA，SK2=MK§2=13MVA

IK2（3）= IK2（3）’=I∞2=SK2/3Uc=13/3×0.38=20KA，

Ish2= Ish2’=1.09×20=21.8KA

ish2= ish2’=1.84×20=36.8KA ③低压负荷三相短路电流IK3（3）、IK4（3）、IK5（3）、IK3（3）’、IK4（3）’、IK5（3）’

M§3= MK1+MK2+MK3+ MK4=13×475/(13+475)=12.6MVA, SK3=MK§3=12.6MVA, IK3（3）= IK3（3）’= I∞3=SK3/3Uc=12.6/(3×0.38)=19KA，

Ish3= Ish3’=1.09×19=21KA

ish3= Ish3’=1.84×19=35KA

M§4= MK1+MK2+MK3+ MK5=13×475/(13+475)=12.6MVA, SK4=MK§4=12.6MVA, IK4（3）=IK4（3）’=I∞4=SK4/3Uc=12.6/(3×0.38)=19KA，

Ish4= Ish4’=1.09×19=21KA

ish4= Ish4’=1.84×19=35KA

M§5= MK1+MK2+MK3+ MK6=13×475/(13+475)=12.6MVA, SK5=MK§5=12.6MVA, IK5（3）=IK5（3）’=I∞5=SK5/3Uc=12.6/(3×0.38)=19KA，

Ish5= Ish5’=1.09×19=21KA

ish5= Ish5’=1.84×19=35KA

查（《供配电技术》附表4 P 321）此型号的断路器最大开断电流为I∞N= 16 KA大于IK1（3）=10.5KA。

（4）动稳定度校验：查表（《供配电技术》附表4 P 321）得动稳定电流峰值imax=40KA,它大于ish1=26.2KA，校验合格。

合集下载

低压配电柜技术要求范本

低压配电柜技术要求范本

第 1 页 共 10 页 低压配电柜技术要求范本

一、概述

低压配电柜是供电系统中非常重要的组成部分，具有保护电气设备和保证供电质量的作用。为了确保低压配电柜的安全、可靠和高效运行，制定了以下技术要求。

二、适用范围

本技术要求适用于低压配电柜的设计、制造和安装，包括各种类型的低压配电柜，如开闭所用的主配电柜、开闭所用的联络柜、开闭所用的进线柜等。

三、一般要求

1. 低压配电柜应该具有良好的可靠性和可维护性，且易于安装和调试。

2. 低压配电柜的防护等级应符合国家相关标准，以确保在恶劣环境下的可靠工作。

3. 低压配电柜应具有短路、过载和漏电保护功能，以保护电气设备的安全运行。

4. 低压配电柜的温升应符合国家相关标准，以保证设备正常工作和寿命。

5. 低压配电柜的绝缘电阻应符合国家相关标准，以保证设备的安全可靠。

四、设计要求 第 2 页 共 10 页 1. 低压配电柜的结构应具有合理性，便于维护和操作。

2. 低压配电柜应具有足够的接线空间和安全间隔，以保证接线的可靠性和安全性。

3. 低压配电柜应有明确的标识和指示，以方便操作和维护人员的使用。

4. 低压配电柜应配备电缆接头箱和防护装置，以防止电缆终端的损坏和防护人员的安全。

5. 低压配电柜应配置适当的散热装置，以保持设备的正常工作温度。

五、制造要求

1. 低压配电柜的外壳和门板应采用耐腐蚀、防水和防火的材料。

2. 低压配电柜的接线应采用标准的电缆或导线，并符合国家相关标准。

3. 低压配电柜的绝缘材料应具有良好的绝缘性能和耐热性能。

4. 低压配电柜的开关和断路器应具有良好的负载和断开能力。

5. 低压配电柜应经过严格的质量检验和测试，以确保产品质量和可靠性。

六、安装要求

1. 低压配电柜应根据现场环境和要求进行合理的布置和固定。

2. 低压配电柜的安装应符合国家和行业相关标准，并由专业人员进行操作。 第 3 页 共 10 页 3. 低压配电柜的安装应遵守相关的安全操作规程，以保证施工人员的安全。

20kV 及以下变电所设计规范说明书

20kV 及以下变电所设计规范说明书

《20kV及以下变电所设计规范》GB 50053-2013

目录

1总 则

2所址选择

3电气部分

3.1 一般规定

3.2 主 接 线

3.3 变 压 器

3.4 所用电源

3.5 操作电源

3.6 预装式变电站

4配变电装置的布置

4.1 型式与布置

4.2 通道与围栏

5并联电容器装置

5.1 一般规定

5.2 电气接线及附属装置

5.3 布 置

6对有关专业的要求

6.1 防 火

6.2 建 筑

6.3 采暖与通风

6.4 其 他

本规范用词说明

引用标准名录

1总 则

1.0.1 为使变电所设计做到保障人身和财产的安全、供电可靠、技术先进、经济合理、安装

和维护方便，制定本规范。

▼ 展开条文说明

1.0.2 本规范适用于交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。

▼ 展开条文说明

1.0.3 20kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件、

节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的

可能性。

▼ 展开条文说明 1.0.4 20kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。

▼ 展开条文说明

2所址选择

2.0.1 变电所的所址应根据下列要求，经技术经济等因素综合分析和比较后确定：

1 宜接近负荷中心；

2 宜接近电源侧；

3 应方便进出线；

4 应方便设备运输；

5 不应设在有剧烈振动或高温的场所；

6 不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不应设在污染源盛行风向的下

风侧，或应采取有效的防护措施；

7 不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所

相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理；

8 当与有爆炸或火灾危险的建筑物毗连时，变电所的所址应符合现行国家标准《爆炸和

火灾危险环境电力装置设计规范》GB 50058的有关规定；

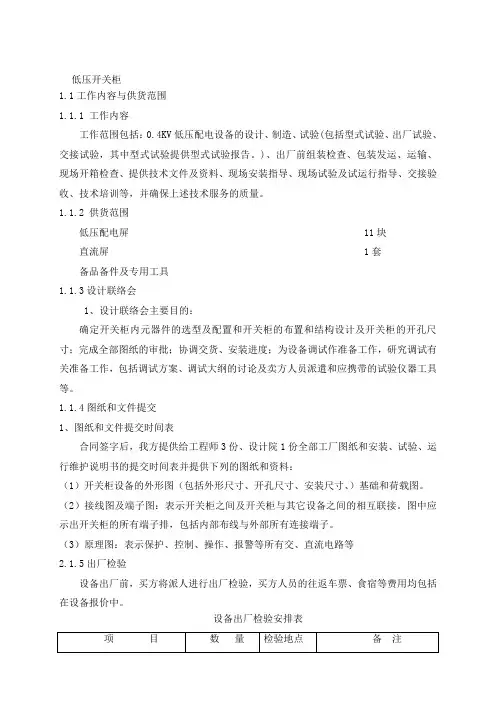

低压柜技术规范
