完整word版,2017年中国技能大赛-亚龙杯全国智能楼宇职业技能竞赛

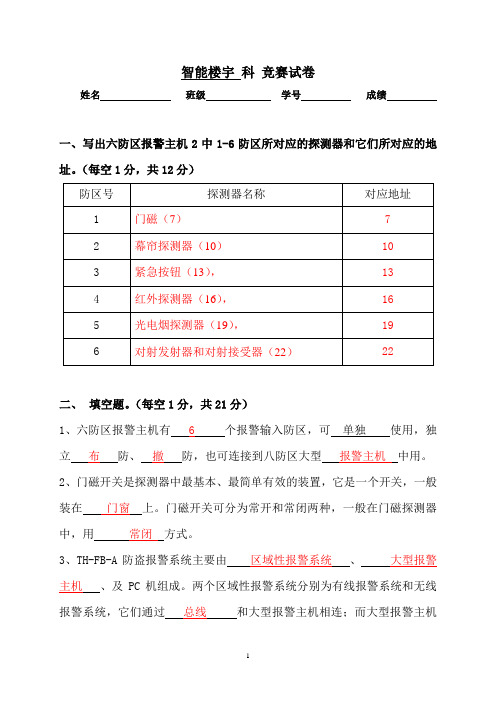

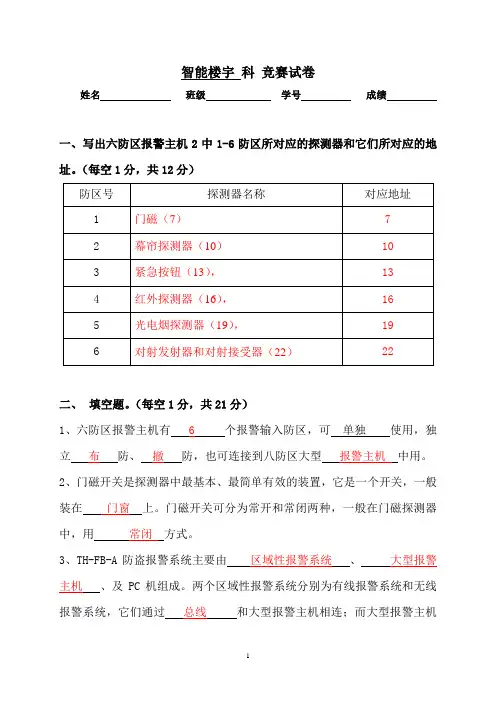

智能楼宇科竞赛试卷姓名班级学号成绩一、写出六防区报警主机2中1-6防区所对应的探测器和它们所对应的地址。

（每空1分，共12分）二、填空题。

（每空1分，共21分）1、六防区报警主机有6个报警输入防区，可单独使用，独立布防、撤防，也可连接到八防区大型报警主机中用。

2、门磁开关是探测器中最基本、最简单有效的装置，它是一个开关，一般装在门窗上。

门磁开关可分为常开和常闭两种，一般在门磁探测器中，用常闭方式。

3、TH-FB-A防盗报警系统主要由区域性报警系统、大型报警主机、及PC机组成。

两个区域性报警系统分别为有线报警系统和无线报警系统，它们通过总线和大型报警主机相连；而大型报警主机又通过接口模块与PC机相连。

4、DS6MX与探测器的接线方式，防区可接为常开NO或常闭NC接点，每个防区必须接一个10K 的电阻，5、紧急按钮是各种防盗报警探测器的一个补充，它是在各种探测器失效的状态下用手动的方式进行报警。

6、关于报警的延时时间的类型，可分为即时报警（对应编码号为1）、延时报警（对应编码号为 2 ）和24小时报警（对应编码号为 3）三种。

三、TH-FB-A 型防盗报警系统的接线和编程。

（50分）要求(1)：报警的退出延时时间为15秒，进入延时时间为10秒，把紧急按钮设为24小时报警，幕帘探测器设为延时报警，其余的探测器设为即时报警，请按要求设置并验证。

并简要写出编程步骤。

（理论18分，实操20分，共38分）步骤：1）在报警主机上顺序输入1、2、3、4，然后按住[*]键3秒进入编程模式，此时主机蜂鸣器将鸣音1秒，6个防区指示灯将快闪。

2）在报警主机键盘上顺序输入5、*和015(退出延时15秒)，鸣音1秒确认后，再输入6、*和010（进入延时10秒）；3）在报警主机键盘上顺序输入7、*和1，鸣音1秒确认后，再输入10、*和2，鸣音1秒确认后，再输入13、*和3，鸣音1秒确认后，再输入16、*和1，鸣音1秒确认后，在输入19、*和1，鸣音1秒确认后，再输入22、*和1，鸣音1秒确认；3）然后按住[*]键3秒，退出编程模式。

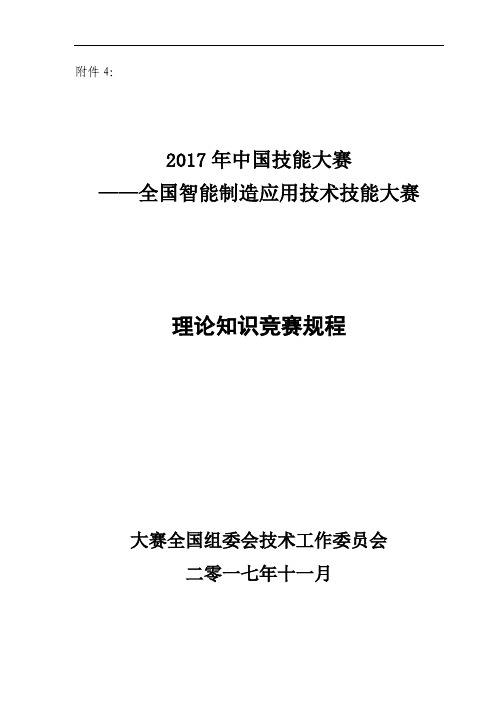

附件4：2017年中国技能大赛——全国智能制造应用技术技能大赛理论知识竞赛规程大赛全国组委会技术工作委员会二零一七年十一月目 录1.理论知识竞赛的地位和作用∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12.理论知识竞赛方式与内容∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12.1理论知识竞赛类别∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12.2理论知识竞赛方式及题型∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙22.3理论知识竞赛内容及范围∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙23.理论知识命题与组卷∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙43.1命题思路∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙43.2试题来源∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙53.3组卷原则∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙54.理论知识竞赛规则∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙65.理论知识竞赛成绩评定规则∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙62017年中国技能大赛——全国智能制造应用技术技能大赛理论知识竞赛规程根据《人力资源社会保障部 中华全国总工会 中国机械工业联合会关于举办2017年中国技能大赛——全国智能制造应用技术技能大赛的通知》（人社部函〔2017〕185号）精神，2017年中国技能大赛——全国智能制造应用技术技能大赛（以下简称：大赛）全国组委会技术工作委员会特制定相关系列竞赛规程。

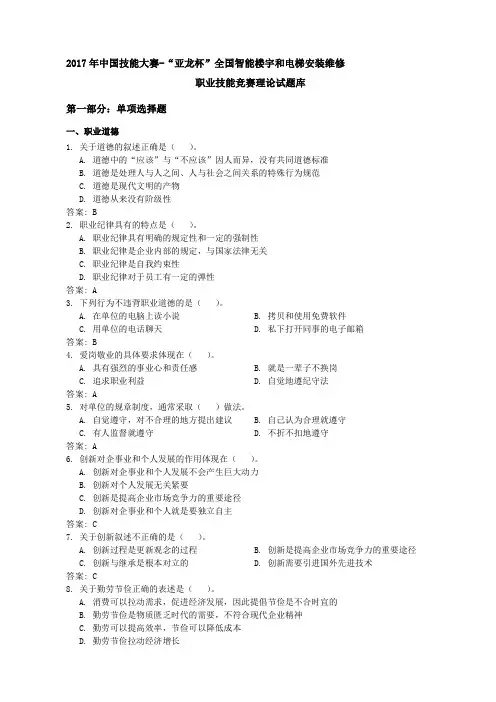

2017年中国技能大赛-“亚龙杯”全国智能楼宇和电梯安装维修职业技能竞赛理论试题库第一部分：单项选择题一、职业道德1. 关于道德的叙述正确是（）。

A. 道德中的“应该”与“不应该”因人而异，没有共同道德标准B. 道德是处理人与人之间、人与社会之间关系的特殊行为规范C. 道德是现代文明的产物D. 道德从来没有阶级性答案: B2. 职业纪律具有的特点是（）。

A. 职业纪律具有明确的规定性和一定的强制性B. 职业纪律是企业内部的规定，与国家法律无关C. 职业纪律是自我约束性D. 职业纪律对于员工有一定的弹性答案: A3. 下列行为不违背职业道德的是（）。

A. 在单位的电脑上读小说B. 拷贝和使用免费软件C. 用单位的电话聊天D. 私下打开同事的电子邮箱答案: B4. 爱岗敬业的具体要求体现在（）。

A. 具有强烈的事业心和责任感B. 就是一辈子不换岗C. 追求职业利益D. 自觉地遵纪守法答案: A5. 对单位的规章制度，通常采取（）做法。

A. 自觉遵守，对不合理的地方提出建议B. 自己认为合理就遵守C. 有人监督就遵守D. 不折不扣地遵守答案: A6. 创新对企事业和个人发展的作用体现在（）。

A. 创新对企事业和个人发展不会产生巨大动力B. 创新对个人发展无关紧要C. 创新是提高企业市场竞争力的重要途径D. 创新对企事业和个人就是要独立自主答案: C7. 关于创新叙述不正确的是（）。

A. 创新过程是更新观念的过程B. 创新是提高企业市场竞争力的重要途径C. 创新与继承是根本对立的D. 创新需要引进国外先进技术答案: C8. 关于勤劳节俭正确的表述是（）。

A. 消费可以拉动需求，促进经济发展，因此提倡节俭是不合时宜的B. 勤劳节俭是物质匮乏时代的需要，不符合现代企业精神C. 勤劳可以提高效率，节俭可以降低成本D. 勤劳节俭拉动经济增长答案: C9. 确认合同为无效合同的方法不包含（）。

A. 利用欺诈手段B. 通过胁迫手段C. 损害国家利益D. 超越权限签订答案: D10. 建筑法在建筑工程发包与承包规定中，下列选项不符合法律的是（）。

2017年全国职业院校技能大赛赛项规程一、赛项名称赛项编号：ZZ-2017016赛项名称：工业分析检验英语翻译：Industrial Analysis and Testing赛项组别：中职组赛项专业大类：石油化工赛项归属产业：石油和化工二、竞赛目的工业分析检验赛项是依据职业教育工业分析技术相关专业教学改革与发展的需要，培养学生职业能力，提升学生分析岗位实际操作能力而设置的。

通过技能竞赛可以促进学生的学习与企业岗位对接。

通过理论与仿真考核、化学分析操作考核、仪器分析操作考核，考查学生产品质量监控的意识及现场分析与处理样品的能力；考查学生工作效率、文明生产、安全生产的职业素养；考查学生执行国家质量标准规范的能力。

通过竞赛实现专业与产业对接、课程内容与职业标准对接，展示教学“紧跟市场、贴近行业、依托企业、对接岗位”的教学成果。

增强职业教育在社会的影响力，培养适应产业发展需要的技术技能专门人才，提高毕业学生满意率和优秀率。

三、竞赛内容工业分析检验赛项竞赛内容依据企业岗位和职业标准要求进行，设立理论与仿真考核、化学分析技能考核、仪器分析技能考核共计三个竞赛单元。

理论考核题库参见《化学检验工职业技能鉴定试题集》，化学工业出版社2015年6月出版，书号978-7-122-23572-5，范围为中级篇试题，不包含各章节计算题、综合题以及第四章化学反应与溶液基础知识。

其中仿真考核题目：液相色谱仿真考核—给定样品的定性和定量测定；化学分析考题：高锰酸钾标准滴定溶液的标定和过氧化氢含量的测定；仪器分析考题：采用紫外-可见分光光度法（UV1800-PC-DS2）测定未知物。

理论与仿真考核竞赛时长为100分钟；化学分析竞赛时长为210分钟；仪器分析竞赛时长为210分钟。

仿真考核、理论考核平台、化学分析操作、仪器分析操作以及赛项方案、评分细则、报告单，参见《全国职业院校技能竞赛“工业分析检验”赛项指导书》，化学工业出版社2015年5月出版，书号978-7-122-23521-3，书中配有学习光盘。

全国职业院校技能大赛“楼宇自动化系统安装与调试”项目竞赛任务书（样题）日期：月日工位号：参赛选手须知：1.本任务书共24页，如浮现缺页、笔迹不清等问题，请及时向裁判示意，申请更换。

2.参赛队应在4小时内完毕任务书规定内容，理论竞赛答案写在相应旳表格中,表格外答题无效;技能竞赛过程中各系统生成旳运营记录或程序文献必须存储至任务书指定磁盘目录及文献夹下，未存储到指定位置旳运营记录或程序文献均不得分。

3.参赛队所提交旳答卷用工位号标记，不得浮现学校、姓名等与身份有关旳信息，否则成绩无效。

4.比赛中参赛选手认定器件有故障可提出更换，但如经裁判测定完好，属选手误判时每次扣3分。

5.比赛过程中由于参赛选手人为因素导致器件损坏，不予更换器件。

第一部分：理论竞赛工位号：日期：月日一、单选题（每题0.5分,共2.5分）1．在网络中，双绞线、同轴电缆、接线设备等是工作在网络体系构造OSI 模型旳（）。

A．网络层B．数据链路层C．物理层D．传播层2．消防工程中常有旳线路，不涉及（）。

A.电源线B.信号总线C.电话线D.报警线3．根据我国现行综合布线国标《综合布线系统工程设计规范》，光纤信道按照支持旳传播距离分为OF-300、OF-500和( )三个等级。

A：OF-700B：OF-1000C：OF-1500D：OF-4．5A级智能楼宇指旳是( )。

A：BAS；CAS；MAS；SAS；TASB：OAS；SAS；CAS；NAS；TASC：FAS；BAS；OAS；MAS；SASD：SAS；OAS；BAS；FAS；CAS5．DDC按照类别构造分类，将各个单元以模块旳方式集合成控制系统，称为（）控制器。

A：可扩展型B：一体机型C：模块式D：分布式二、多选题（每题1分,共5分。

多选、漏选均不得分）1．镜头有一种拟定旳视野,视场角与镜头旳焦距f及摄像机靶面尺寸（水平尺寸h及垂直尺寸v）旳大小有关。

如下说法对旳旳是（）A.镜头旳焦距f越小，其视场角越大B.镜头旳焦距f越小，其视场角越小C.摄像机靶面尺寸h或v越小，其视场角越大D.镜头旳视场角太小，则导致被监视旳主题画面尺寸太小，难以辨认，且画面边沿浮现畸变2．在下列（）等场合应设立水泵结合器。

2017年中国技能大赛——“亚龙杯”全国智能楼宇职业技能竞赛实操任务书2017年11月中国第一部分：系统介绍一、系统说明亚龙YL-700系列楼宇智能化系统综合实训考核装置由设备管理区和器件安装区两部分组成（见图1），所包括的系统有：综合布线系统、火灾自动报警及消防联动系统、通信网络和信息网络系统、建筑设备监控系统（智能照明系统、中央空调监控系统）及安全防范系统（视频监控系统）。

设备管理区主要由安全防范系统的控制及管理设备、建筑设备监控系统的控制及管理设备、火灾自动报警及消防联动系统的控制及管理设备、通信网络与信息网络系统及综合布线系统的设备管理间子系统等组成。

例如：DDC 控制器、混合硬盘录像机、矩阵控制器、火灾自动报警主机、管理中心计算机、千兆网络交换机及配线架等。

器件安装区主要由各系统前端设备、通信网络与信息网络系统及综合布线系统的楼层配线间子系统设备等组成。

例如：感温探测器、感烟探测器、火灾模块、照明灯管、摄像机、传感器、配线架及信息点等。

设备管理区与器件安装区之间通过工程桥架预敷设电缆并引出端接口，选手可以通过自定义方式，完成设备管理区（管理中心）与器件安装区（前端设备）的电源与信号连接，最终完成楼宇智能化系统的安装与调试任务。

图1 亚龙YL-700系列楼宇智能化系统综合实训考核装置二、系统设备安装和布局图仔细阅读图2和图3，熟悉竞赛平台的位置及结构，了解系统器件对应需要安装的区域和位置。

3 / 12图2 系统设备安装和布局图A 面图3 系统设备安装和布局图B面4 / 12第二部分：参赛选手应完成的任务一、控制要求某智能大厦需要对综合布线系统、火灾自动报警及消防联动系统、通信网络和信息网络系统、建筑设备监控系统及安全防范系统进行综合设计、施工与调试，根据各系统的配置、器材清单和任务单，完成前端设备安装、连接与管理，通过系统综合调试，实现智能化管理系统的正常运行。

1. 综合布线系统安装、线缆连接与测试；2. 火灾自动报警及消防联动系统安装、连接与调试；3. 通信网络和信息网络系统连接、调试与管理；4. 建筑设备监控系安装、连接、编程与调试；5. 安全防范系统安装、连接与调试；6. 安全文明生产。

2017年全国职业院校技能大赛中职组“智能家居安装与维护”赛项规程一、赛项名称赛项编号：2017022赛项名称：智能家居安装与维护英语翻译：赛项组别：中职组赛项归属产业：电子信息类二、竞赛目的智能家居是通信技术、信息采集技术和计算机软件技术结合的网络应用。

通过竞赛促进中职信息技术类专业面向“互联网+”行业应用进一步优化课程设置、改善教学方法、创新培养模式、深化校企合作。

考查中职学生理解分析基于物联网技术的智能家居系统实现的能力，包括：智能家居系统网络组建、智能家居设备配置、信息的采集和处理的应用技能掌握水平和职业能力等。

同时兼顾考查参赛学生的质量、效率、成本和规范意识。

通过竞赛，适应国家产业结构调整和产业发展对新型智能家居应用技术人才的需求，引导职业院校关注绿色、安全、智能的物联网技术发展趋势和产业应用方向，引导院校、教师、企业实现教产互动、校企融合，推动中职学校相关专业的建设和改革，增强中职学校学生的新技术学习能力和就业竞争力。

三、竞赛内容竞赛主要考核团队工作能力、项目组织与时间管理能力、理解分析智能家居系统设计的能力、智能家居布线能力、智能家居设备配置与调试能力、智能家居系统安全配置和防护能力、信息采集和处理能力、智能家居技术的应用实施能力、制作工程文档的能力等。

竞赛分为四个部分，分别是：智能家居设备安装调试及应用配置、智能家居网关应用配置、智能家居移动终端软件应用配置和团队风貌及职业素养。

四、竞赛方式本赛项为团体赛，各省（市）以院校为单位组队参赛，不得跨校组队，每校至多1队。

每支参赛队由3名选手（设队长1名）和不超过2名指导教师组成。

本赛项邀请台湾院校代表参赛。

本赛项举行1场竞赛，抽签在竞赛开赛前30分钟进行。

抽签顺序号在竞赛前1天领队会抽取。

五、竞赛流程（一）竞赛时间限定在3小时内进行，时间为9：00-12：00。

（二）时间安排（三）具体流程如图1所示的具体流程如下：图1 赛项当天具体流程图六、竞赛试题本赛项建立竞赛题库，包含10套试题，开赛一个月前通过大赛网络信息发布平台（）公布10套赛题。

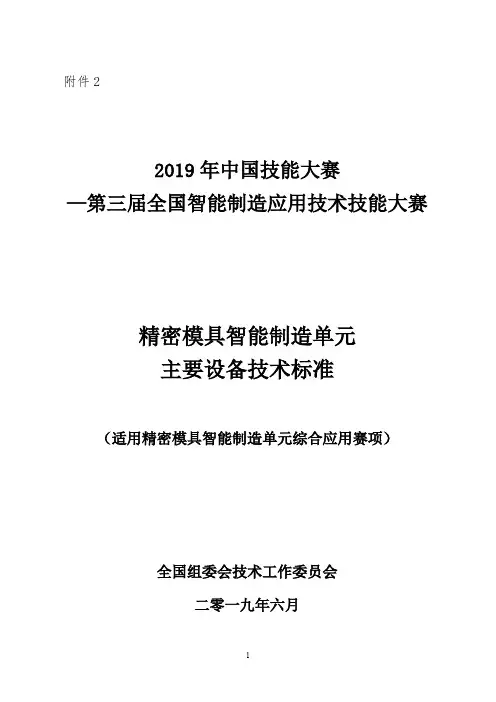

附件22019年中国技能大赛—第三届全国智能制造应用技术技能大赛精密模具智能制造单元主要设备技术标准（适用精密模具智能制造单元综合应用赛项）全国组委会技术工作委员会二零一九年六月2019年中国技能大赛——第三届全国智能制造应用技术技能大赛精密模具智能制造单元主要设备技术标准一、技术平台简介以高档数控机床、电火花成型机、工业机器人、智能传感、智能检测、智能仓储等关键技术装备为基础，运用智能制造基础关键技术，辅以数字化设备、设备互联互通系统和生产管控系统构建精密模具智能制造单元综合应用竞赛平台，为模具智能制造技术应用提供了展示场景，集中展现精密成形、模具智能制造和测量自动化、数字化、网络化、智能化的管理与控制。

平台包括模具CAD/CAPP/CAM、模具智能制造系统调试、工业机器人编程与操作、模具零件智能加工与生产管控、模具装配与智能成型、生产组织管理与团队协作、产品质量保证等技术运用能力，并涵盖了模具智能制造的所需元素，为模具方向专业核心课程的整合和扩展提供了样板和技术支撑。

二、技术平台结构图精密模具智能制造单元技术平台结构图如图1所示，包含电火花成型机、加工中心、数控液压冲床、三坐标量测机、钳工装配台及工具包、3D扫描仪、在线检测单元、六轴多关节机器人、立体仓库、中央控制系统、MES系统管理软件和电子看板等。

图1 精密模具智能制造单元技术平台总布局简图三、技术平台主要设备配置精密模具智能制造单元技术平台主要配置清单如表1所示。

表1 精密模具智能制造单元技术平台主要配置清单四、技术平台主要设备技术参数精密模具智能制造单元技术平台主要设备的技术参数如下：（一）电火花成型机及数控系统1.电火花成型机技术参数：（1）沉降式工作槽；（2）行程：X×Y×Z（≥300mm×≥250mm×≥250mm）；（3）工作槽内尺寸：≥650mm×≥450mm×≥300 mm；（4）工作台面积：（600≥L≥500）mm×（400≥H≥350）mm；（5）最大电极重量：≥25kg；（6）最大工件重量：550 kg；（7）加工槽开闭方式：充满加工槽自动上下；（8）自动润滑装置&自动灭火装置；（9）电火花配套自动化门及工装，配置DNC功能，实现网络化的控制功能；（10）加工液箱容量(L)：260升；（11）过滤方式：纸芯过滤器。

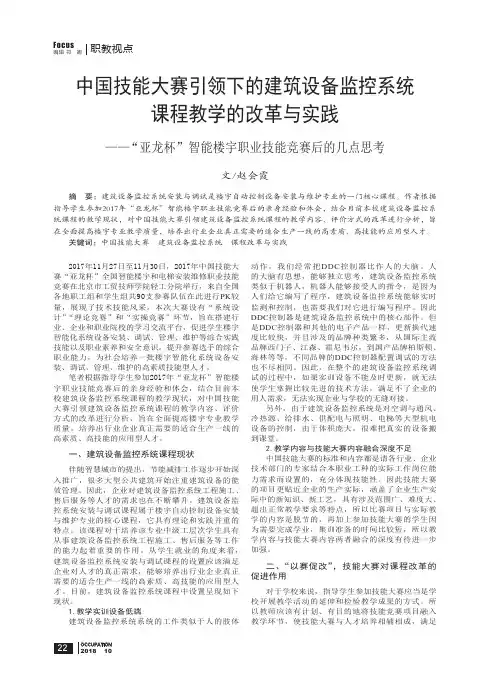

22OCCUPATION2018 10职教视点F OCUS编辑 祁　娜中国技能大赛引领下的建筑设备监控系统课程教学的改革与实践——“亚龙杯”智能楼宇职业技能竞赛后的几点思考文/赵会霞摘 要：建筑设备监控系统安装与调试是楼宇自动控制设备安装与维护专业的一门核心课程。

作者根据指导学生参加2017年“亚龙杯”智能楼宇职业技能竞赛后的亲身经验和体会，结合目前本校建筑设备监控系统课程的教学现状，对中国技能大赛引领建筑设备监控系统课程的教学内容、评价方式的改革进行分析，旨在全面提高楼宇专业教学质量，培养出行业企业真正需要的适合生产一线的高素质、高技能的应用型人才。

关键词：中国技能大赛 建筑设备监控系统 课程改革与实践2017年11月27日至11月30日，2017年中国技能大赛“亚龙杯”全国智能楼宇和电梯安装维修职业技能竞赛在北京市工贸技师学院轻工分院举行，来自全国各地职工组和学生组共90支参赛队伍在此进行PK 较量，展现了技术技能风采。

本次大赛设有“系统设计”“理论竞赛”和“实操竞赛”环节，旨在搭建行业、企业和职业院校的学习交流平台，促进学生楼宇智能化系统设备安装、调试、管理、维护等综合实践技能以及职业素养和安全意识，提升参赛选手的综合职业能力，为社会培养一批楼宇智能化系统设备安装、调试、管理、维护的高素质技能型人才。

笔者根据指导学生参加2017年“亚龙杯”智能楼宇职业技能竞赛后的亲身经验和体会，结合目前本校建筑设备监控系统课程的教学现状，对中国技能大赛引领建筑设备监控系统课程的教学内容、评价方式的改革进行分析，旨在全面提高楼宇专业教学质量，培养出行业企业真正需要的适合生产一线的高素质、高技能的应用型人才。

一、建筑设备监控系统课程现状伴随智慧城市的提出，节能减排工作逐步开始深入推广，很多大型公共建筑开始注重建筑设备的能效管理。

因此，企业对建筑设备监控系统工程施工、售后服务等人才的需求也在不断攀升。

建筑设备监控系统安装与调试课程属于楼宇自动控制设备安装与维护专业的核心课程，它具有理论和实践并重的特点。
