当前位置：文档之家 › 吸声材料吸声系数表

吸声材料吸声系数表

  • 格式：doc
  • 大小：249.00 KB
  • 文档页数：9

word文档 可自由复制编辑 吸声系数表

材料/结构 厚度(cm) 密度（Kg/m3） 对各频率的吸音系数

125 250 500 1000 2000 4000

大理石、水磨石、花岗石、等光滑石材 0.01 0.01 0.01 0.02 0.02 0.02

混凝土或水泥地面

0.01 0.01 0.02 0.02 0.02 0.03

粗糙的水泥墙或地板 0.02 0.03 0.03 0.03 0.04 0.07

实铺木地板 0.04 0.04 0.03 0.03 0.03 0.02

木阁栅地板 0.15 0.11 0.10 0.07 0.06 0.07

玻璃 0.03 0.027 0.02

玻璃窗户 0.35 0.25 0.18 0.12 0.07 0.04

厚玻璃地板 0.18 0.06 0.04 0.03 0.02 0.02

砖墙，粗糙（未水泥） 0.36 0.44 0.31 0.29 0.39 0.25

砖墙、未抹灰 0.024 0.025 0.032 0.041 0.049 0.07

砖墙、抹灰（未漆） 0.02 0.02 0.02 0.03 0.03 0.04

砖墙，水泥拉毛 0.04 0.04 0.05 0.06 0.07 0.05

弓形圆柱面 0.41 0.40 0.33 0.25 0.22 0.20

加气混凝土 9cm 670Kg/m3 0.08 0.10 0.10 0.19 0.27 0.20

木架板条，毛面抹灰 0.025 0.045 0.036 0.087 0.042 0.058

木架板条，光面抹灰 0.024 0.027 0.030 0.037 0.036 0.033

普通木板，贴墙装 0.05 0.06 0.06 0.1 0.1 0.1

0.5cm薄木板(距墙10－15cm) 0.25 0.15 0.08 0.07 0.04 0.04

三夹板，距墙5cm龙骨间距50×45cm 0.3cm 0.21 0.73 0.21 0.10 0.08 0.12

三夹板，距墙10cm龙骨间距50*45cm 0.3 cm 0.59 0.38 0.18 0.05 0.04 0.08

五夹板，距墙5cm龙骨间距50*45cm 三遍漆 0.5 cm 0.11 0.26 0.15 0.04 0.05 0.10

五夹板，距墙9cm龙骨间距50*45cm三遍漆 0.5 cm 0.02 0.02 0.10 0.10 0.10 0.10

五夹板，距墙20cm龙骨间距50*45cm三遍漆 0.5 cm 0.60 0.13 0.10 0.04 0.06 0.17

甘蔗板，贴墙 1.3 cm 200 0.12 0.19 0.28 0.54 0.49 0.70

甘蔗板，距墙5cm 1.3 cm 200 0.20 0.92 0.50 0.32 0.40 0.52

甘蔗板，距墙5cm 2.0 cm 300 0.25 0.82 0.74 0.64 0.51 0.56

刨花板， 距墙5cm 1.5 cm 0.35 0.27 0.20 0.15 0.25 0.39

刨花板， 距墙15cm 1.5 cm 0.36 0.26 0.16 0.16 0.23 0.38

皮面门 0.10 0.11 0.11 0.09 0.09 0.11

木门 0.16 0.15 0.10 0.10 0.10 0.10

卡普隆纤维 6 33 0.12 0.26 0.58 0.91 0.96 0.98

超细玻璃棉 2 20 0.05 0.10 0.30 0.65 0.65 0.65

超细玻璃棉 3 20 0.07 0.18 0.38 0.89 0.81 0.98

超细玻璃棉 5 20 0.15 0.35 0.85 0.85 0.86 0.86

超细玻璃棉 9 20 0.32 0.40 0.51 0.60 0.65 0.60

超细玻璃棉 10 20 0.25 0.60 0.85 0.87 0.87 0.85

超细玻璃棉 15 20 0.50 0.80 0.85 0.85 0.86 0.80

玻璃丝 5 100 0.15 0.38 0.81 0.83 0.79 0.74

玻璃丝 5 150 0.12 0.30 0.72 0.99 0.87 0.83

玻璃丝 5 200 0.10 0.28 0.74 0.87 0.90 0.83

矿渣棉 8 150 0.30 0.64 0.73 0.78 0.93 0.94

矿渣棉 4 300 0.32 0.40 0.53 0.55 0.61 0.66

矿渣棉 8 300 0.35 0.43 0.55 0.67 0.78 0.92

玻璃、矿渣棉 空气层为30cm 2.5 0.75 0.80 0.75 0.75 0.80 0.90

玻璃、矿渣棉 空气层为30cm 5.0 0.80 0.85 0.90 0.85 0.80 0.85

玻璃、矿渣棉 空气层为0cm 2.5 0.10 0.20 0.35 0.55 0.60 0.65

玻璃、矿渣棉 空气层为10cm 2.5 0.30 0.70 0.90 0.85 0.80 0.85

玻璃、矿渣棉 空气层为0cm 5.0 0.20 0.60 0.90 0.90 0.85 0.90

晴纶棉 5.0 20 0.14 0.37 0.68 0.75 0.78 0.82

珍珠岩砌块，空气层为0 10 0.40 0.50 0.50 0.45 0.50 0.45

木丝板，距墙5cm 3.0 0.05 0.30 0.81 0.63 0.69 0.91

木丝板，距墙10cm 3.0 0.09 0.36 0.62 0.53 0.71 0.89

木丝板，贴墙装 5.0 0.15 0.23 0.64 0.78 0.87 0.92

木丝板，距墙10cm 5.0 0.33 0.93 0.68 0.72 0.83 0.86

水泥刨花板（木丝板），空气层4.5~9cm 1.5 0.05 0.10 0.35 0.50 0.45 0.55

水泥刨花板（木丝板），空气层18cm 1.5 0.10 0.40 0.40 0.35 0.60 0.60

水泥刨花板（木丝板），空气层0cm 2.5 0.05 0.40 0.35 0.65 0.70 0.75

水泥刨花板（木丝板），空气层4.5~9cm 2.5 0.10 0.25 0.65 0.60 0.65 0.80

水泥刨花板（木丝板），空气层18cm 2.5 0.25 0.60 0.50 0.55 0.70 0.80

水泥刨花板（木丝板），空气层0cm 3.0 0.10 0.20 0.55 0.65 0.70 0.75

水泥刨花板（木丝板），空气层9cm 3.0 0.25 0.75 0.75 0.50 0.80 0.75

水泥刨花板（木丝板），空气层0cm 5.0 0.15 0.35 0.90 0.80 0.85 0.85

水泥刨花板（木丝板），空气层4.5~9cm 5.0 0.25 0.65 0.75 0.70 0.75 0.75

水泥刨花板（木丝板），空气层18cm 5.0 0.65 0.70 0.50 0.75 0.75 0.70

矿棉吸声板 1.7 150 0.09 0.18 0.50 0.71 0.76 0.81

水泥膨胀珍珠岩板 8 300 0.34 0.47 0.40 0.37 0.48 0.55

尿醛泡沫塑料 5 14 0.11 0.30 0.52 0.86 0.91 0.96

尿醛泡沫塑料 10 12 0.47 0.70 0.87 0.86 0.96 0.97

尿醛泡沫塑料离墙10cm 5 12 0.59 0.84 0.90 0.76 0.97 0.98 word文档 可自由复制编辑 聚氨酯吸声泡沫塑料 2.5 18 0.12 0.21 0.48 0.70 0.77 0.76

聚氨酯吸声泡沫塑料 5 18 0.16 0.28 0.78 0.69 0.81 0.84

人造毛墙布、贴墙 <360g/m2 0.01 0.05 0.10 0.10 0.25 0.45

人造毛墙布、贴墙 360 g/m2 0.03 0.04 0.11 0.17 0.24 0.35

人造毛墙布、贴墙 500 g/m2 0.04 0.07 0.13 0.22 0.33 0.35

棉挂帘，1/8面积折叠 500 g/m2 0.03 0.12 0.15 0.27 0.37 0.42

棉挂帘，1/4面积折叠 500 g/m2 0.04 0.23 0.40 0.57 0.53 0.40

棉挂帘，1/2面积折叠 500 g/m2 0.07 0.37 0.49 0.81 0.65 0.54

丝绒，展开 310 g/m2 0.03 0.04 0.11 0.17 0.24 0.35

丝绒，1/2面积折叠 430 g/m2 0.07 0.31 0.49 0.75 0.70 0.60

丝绒，1/2面积折叠 475 g/m2 0.07 0.32 0.49 0.76 0.71 0.60

丝绒，贴墙 611 g/m2 0.05 0.12 0.35 0.45 0.38 0.36

丝绒，距墙1cm 611 g/m2 0.06 0.26 0.43 0.50 0.40 0.35

丝绒，距墙2cm 611 g/m2 0.08 0.28 0.44 0.51 0.29 0.36

丝绒，1/2面积折叠 611 g/m2 0.14 0.35 0.55 0.72 0.70 0.65

地毯，铺在混凝土上 厚 0.02 0.06 0.15 0.25 0.30 0.35

地毯，铺在毡上 厚 0.08 0.24 0.57 0.69 0.71 0.73

地毯，铺在地板上 0.11 0.13 0.28 0.45 0.29 0.29

地毯，铺在泡沫或橡胶垫上 0.01 0.05 0.20 0.40 0.60 0.65

草垫 3cm 0.3 0.41 0.63 0.72 0.90 0.97

穿孔三合板，孔径φ0.5cm，孔间距4cm，离墙10cm 0.04 0.54 0.29 0.09 0.11 0.19

穿孔三合板，孔径φ0.8cm，孔间距2.5cm，离墙10cm 0.11 0.35 0.30 0.23 0.23 0.19

钙塑板，孔径φ0.7cm，孔间距2.5cm，离墙5cm 0.08 0.18 0.39 0.19 0.13 0.11

穿孔石膏板，孔径φ0.4-0.6cm，孔间距1.5cm，离墙4.5cm 0.4－0.6 0.02 0.10 0.20 0.30 0.20 0.15

穿孔石膏板，孔径φ0.4-0.6cm，孔间距1.5cm，离墙18cm 0.4－0.6 0.10 0.40 0.30 0.25 0.25 0.15

穿孔石膏板，孔径φ0.6cm，孔间距2.2cm，离墙4.5cm 0.4－0.6 0.02 0.05 0.40 0.30 0.20 0.20

合集下载

EASE吸声材料名称中文说明及吸声系数表

EASE吸声材料名称中文说明及吸声系数表

高玉龙《声学设计软件EASE及其应用》 1

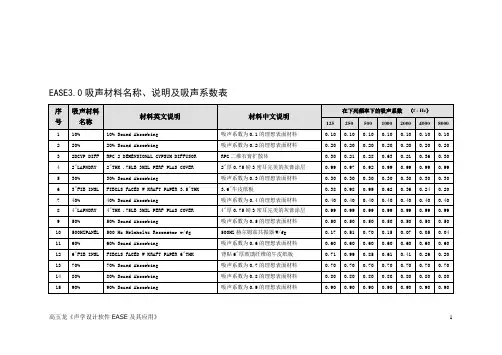

EASE3.0吸声材料名称、说明及吸声系数表

序号 吸声材料名称 材料英文说明 材料中文说明 在下列频率下的吸声系数 （f : Hz）

125 250 500 1000 2000 4000 8000

1 10% 10% Sound Absorbing 吸声系数为0.1的理想表面材料 0.10 0.10 0.10 0.10 0.10 0.10 0.10

2 20% 20% Sound Absorbing 吸声系数为0.2的理想表面材料 0.20 0.20 0.20 0.20 0.20 0.20 0.20

3 2DGYP DIFF RPG 2 DEMENSIONAL GYPSUM DIFFUSOR RPG二维石膏扩散体 0.30 0.21 0.28 0.63 0.21 0.36 0.30

4 2"LAPNDRY 2"THK .75LB 3MIL PERF PLAS COVER 2"厚0.75磅3密耳完美的灰膏涂层 0.99 0.97 0.92 0.99 0.99 0.99 0.99

5 30% 30% Sound Absorbing 吸声系数为0.3的理想表面材料 0.30 0.30 0.30 0.30 0.30 0.30 0.30

6 3"FIB INSL FIBGLS FACED W KRAFT PAPER 3.5"THK 3.6"牛皮纸板 0.38 0.98 0.99 0.62 0.36 0.24 0.20

7 40% 40% Sound Absorbing 吸声系数为0.4的理想表面材料 0.40 0.40 0.40 0.40 0.40 0.40 0.40

8 4"LAPNDRY 4"THK .75LB 3MIL PERF PLAS COVER 4"厚0.75磅3密耳完美的灰膏涂层 0.99 0.99 0.99 0.99 0.99 0.99 0.99

JC T566-2008 吸声用穿孔纤维水泥板

JC T566-2008 吸声用穿孔纤维水泥板

JC／T 566--2008

吸声用穿孔纤维水泥板

1范围 本标准规定了吸声用穿孔纤维水泥板的等级、规格、代号和标记、技术要求、试验方法、检验规

则、标

志、包装、贮存和运输等。 本标准适用于以纤维增强的水泥平板为基板，经切割、穿孔等工艺制成的板，

主要用于控制室内混

响时间、降低环境噪音的结构材料和装饰材料。

本标准不适用于穿孔硅酸钙板、穿孔纤维增强低碱度水泥板、穿孔砂质石棉水泥板。

2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文

件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T 7019—1997纤维水泥制品试验方法

GBJ 47混响室法吸声系数测量规范

JC／T 412．1—2006纤维水泥平板第1部分无石棉纤维水泥平板

JC／T 412．2—2006纤维水泥平板第2部分温石棉纤维水泥平板

3等级、规格、代号和标记

3．1等级 按尺寸允许偏差与外观质量分为优等品(A)、一等品(B)和合格品

(c)。

3．2规格

3．2．1规格尺寸 规

格尺寸见表1。

表1规格尺寸

单位为毫米

长度 500 600 985 1 ooo 1 200 宽

度 500 600 985 1 ooo 600

厚度 4、5、6

3 2．2孔尺寸、孔径、边距与穿孔率

孔(圆孔、长孔)的公称尺寸、孔距、边距与穿孔率见表2。

3 2．3圆孔、长孔的布置与尺寸 圆孔、长

孔的布置与尺寸如图1所示。

表2孔尺寸

孔截面尺寸 孔距 边距

(d或fX

6) (口)

(。1、。2) 穿孔率

mm mm

15 8．7％

5 20 4．9％．

30 2．2％．

15 22，3％

8 20 14～30

12 6％

30 5 6％

10 20 19 6％

a120

45×4 12 3％

听音房间的声学处理

听音房间的声学处理

听音房间的声学处理

用于欣赏重放音乐的房间，它的听音环境在很大程度上决定了重放声的音质，设备最好，环境不良，也难有好的效果，但这一点常被忽略。房间的声学特性，在很大程度上与室内装潢及房间布置有关。理想的听音房间的形状尺寸，应按黄金分割比例，三个尺寸(长、宽、高)不成整数倍的关系，以使房间内的驻波影响降低，提高听感。其次要隔声，使房间内外不致干扰，并使声音扩散，还要有适当的吸声，以免声波往复反射激发出某些固有频率(简正频率)的声音干扰，造成声染色。但在现实生活中，用作听音房间的声学特性一般都不理想，所以若对声音的质量要求很高时，除信号源、器材外，还要对房间采取一些声学处理。

房间里声源发出的声音通过六个途径传到聆听者的耳朵，①音箱发出的直达声(direct

sound)，②地板的反射声，③天花板的反射声，④音箱后墙的反射声，⑤两侧墙的反射声，⑥聆听者背后墙壁的反射声。只要改变声波的任一反射条件，就会使声音发生变化。对于反射声的强度必须适当。

我国一般房间的墙面都是相互平行的刚性墙，高度都在3m以下，对16m2左右的房间而言，在低频段容易产生共振，使某频率声音得到异常加强，造成低音轰鸣声，严重影响重放声的质量，这种声染色是家庭听音室最常见的问题。这种房间共振还会使某些频率(主要是低频)的声音在空间分布上很不均匀。产生声染色可能性最大的频率为100~175Hz，以及250Hz附近。

对房间的声学处理，重点在侧墙和天花板。原则上室内声波的处理扩散应多于吸收，目的是使共振强度降低，要防止过度使用吸音材料，以免房间的混响时间太短(< 0.3秒)而使声音干涩不圆润。对音箱后面的墙壁，最好不要有大片吸声物质，通常不需作处理，砖墙或水泥墙面会使声音饱满，充满活力。

侧墙可均匀适当地设置一些吸声和扩散物，如厚重的羊毛毯就是极好的全频吸声物体，薄的地毯及壁毯只对中、高频有吸收作用。木制无门书柜则是一种很好的声音扩散物，用来调整低频有很好效果。此外，桌、椅、床垫、沙发等家具都能对声音的传播起调整作用，都可用作声学处理。最理想的声学处理是在侧墙上贴以适当的扩散板，但费用昂贵，又影响美观，一般家庭很难接受。凸圆弧是很好的声音扩散兼有吸声的装置，可以适当利用。在作吸声处理时，墙壁的下半部比上半部更重要，可使用穿孔板及薄板等共振吸声结构处理。

密胺棉介绍

密胺棉介绍

密胺棉介绍资料

三聚氰胺泡沫塑料（又名密胺棉）是一种以三聚氰胺为原料制造的可弯曲的柔性的开

放式泡沫，是氨基塑料族中的一种热固树脂塑料。其特点体现在其精细的三维丝网结

构。属于一种多孔吸声材料。

、吸声机理

密胺棉的具有高达 99% 的穿孔率。其三维丝网结构，使声能方便有效地进入泡沫体 内，声波在网络中穿梭，使材料和内部空气产生振动和摩擦，大部分的声能转换成热 能而消耗掉。

、材料特点

1、 吸声性能优：产品经中科院声学所、清华大学建筑物理实验室、同济大学声学 所、南京大学声学所等权威机构检测，吸声性能优良。

2、 高阻燃性：无需添加阻燃剂即可达到德国 DIN4102 B1 级、美国 UL94-96 V

O 级、 BS 6853 1 级、 GB8624 B 级等高阻燃材料标准，接触明火后在燃烧体 得表面形成致密得焦炭层从而阻滞燃烧，无流滴，烟密度小，离火自熄。

3、 热稳定性佳：三聚氰胺泡沫属于热固性塑料，具有高度的三维网状交联结构体 系，具有较高的热稳定性和耐老化性。三聚氰胺泡沫塑料可以长期在 -80 ～ 200 ℃工况条件下工作。

4、 隔热性好：三维网格结构使空气的对流传热得到有效的阻滞，加之独具特色的 热稳定性，使其成为难以替代的轻质保温隔热材料。 5、 绿色环保、无毒无味、无粉尘纤维污染：主原料三聚氰胺可以用来生产餐具，

完全采用环保发泡剂，有效保护自然环境和人类健康。

6、 良好的后加工性：泡沫体可通过机加工手段方便地将其加工成片材、异形材，

以及为满足吸声要求而将表面加工成锥形、契形的吸声制品。片材可通过热压

制成具有浮雕花纹的吸声天花板和卷材，同时表面强度有所提高。易染色制造

成彩色鲜艳的悬挂式的吸声材料。可方便地与金属、纺织品、无纺布等材料复 合，生产出系列化的吸音、保温隔热产品，满足不同场所和工况的需求。

7、 重量轻：是目前世界上最轻的泡沫塑料， 5～ 10kg/m 3。
