MIKE11培训教程

1. 引言

MIKE11是一款广泛应用于水文水资源领域的计算机软件，主要用于模拟河流、湖泊、水库等水体的水动力和水质过程。本教程旨在帮助用户快速掌握MIKE11的基本操作和应用，从而为水文水资源研究和工程实践提供有力支持。

2. MIKE11软件概述

2.1 软件背景

MIKE11是丹麦水力研究所（DHI）开发的一款水文水资源模拟软件，于1970年代问世。经过多年的发展和完善，MIKE11已成为国际知名的水文水资源模拟软件，广泛应用于世界各地。

2.2 软件特点

（1）强大的水动力和水质模拟功能：MIKE11可模拟河流、湖泊、水库等水体的水动力过程，以及与之相关的泥沙、水质过程。 （2）灵活的模型结构：MIKE11采用模块化设计，用户可根据实际需求选择相应的模块进行模拟。

（3）友好的用户界面：MIKE11采用图形化操作界面，操作简便，易于上手。

（4）丰富的数据接口：MIKE11支持多种数据格式，方便与其他软件进行数据交换。

（5）高效的计算性能：MIKE11采用先进数值算法，计算速度快，节省计算资源。

3. MIKE11基本操作

3.1 软件安装

（1）MIKE11安装包：访问DHI官方网站，MIKE11安装包。

（2）安装MIKE11：双击安装包，按照提示完成安装。

3.2 软件启动与关闭 （1）启动MIKE11：在安装目录下找到MIKE11的快捷方式，双击启动软件。

（2）关闭MIKE11：软件界面右上角的“关闭”按钮，退出软件。

4. MIKE11应用实例

4.1 模型搭建

（1）创建新项目：在MIKE11主界面，“新建项目”，输入项目名称和路径，“确定”。

（2）导入数据：将DEM、流域边界、气象数据等导入MIKE11。

（3）划分网格：根据研究区域的特点，选择合适的网格类型和大小。

（4）设置参数：根据实际情况，设置水动力、泥沙、水质等参数。 4.2 模型运行与结果分析

（1）模型运行：“运行”按钮，开始模拟计算。

（2）结果查看：计算完成后，“结果”按钮，查看模拟结果。

（3）结果分析：对模拟结果进行分析，评估模型性能，提出优化措施。

5. 总结

本教程简要介绍了MIKE11软件的基本操作和应用，通过实例演示了模型搭建、运行和结果分析的过程。掌握MIKE11软件的使用，将为水文水资源研究和工程实践提供有力支持。然而，MIKE11的功能和应用远不止于此，用户可根据实际需求，不断挖掘和拓展MIKE11的潜力，为我国的水文水资源事业做出更大贡献。

重点关注的细节：MIKE11模型搭建

1. 数据准备 地形数据：数字高程模型（DEM）是模拟流域地形的基础，通常以ASCII格式或栅格格式提供。DEM的分辨率将直接影响模型的精度，因此需要根据研究区域的规模和模拟的需求选择合适的分辨率。

流域边界数据：流域边界数据通常以矢量格式提供，它定义了模拟流域的边界，是模型计算的基础。

气象数据：包括降雨、蒸发、气温等数据，这些数据是驱动模型水动力过程的重要输入。气象数据可以是实测数据，也可以是从气象模型或气象站获取的数据。

河网数据：河网数据描述了流域内河流的分布和结构，通常以矢量格式提供。

水文站点数据：包括水位、流量等实测数据，这些数据可用于模型的校准和验证。

2. 模型构建 创建新项目：在MIKE11主界面中，“新建项目”，输入项目名称和保存路径，“确定”创建新项目。

导入数据：将准备好的DEM、流域边界、河网等数据导入MIKE11中。MIKE11支持多种数据格式，如ASCII、Shapefile等，用户可以根据数据格式选择相应的导入工具。

划分网格：在MIKE11中，流域被划分为一系列的网格单元，每个网格单元代表流域的一个小部分。网格的划分需要考虑流域的地形特征和水文过程的特点。MIKE11提供了多种网格类型，如矩形网格、三角形网格等，用户可以根据实际情况选择合适的网格类型和大小。

设置参数：在MIKE11中，需要设置水动力、泥沙、水质等参数。这些参数可以根据实测数据、文献资料或经验公式进行设置。参数的设置对模型的精度和可靠性具有重要影响，因此需要仔细选择和调整。 3. 参数设置

水动力参数：包括曼宁系数、河道宽度、深度等。这些参数描述了水流在河道中的运动特性，对水动力过程的模拟具有重要影响。

泥沙参数：包括泥沙的粒径分布、输沙率等。这些参数描述了泥沙在水流中的运动和沉积特性，对泥沙过程的模拟具有重要影响。

水质参数：包括溶解氧、营养物质、污染物等。这些参数描述了水质组分的浓度和分布，对水质过程的模拟具有重要影响。

4. 模型校准和验证

在MIKE11模型搭建完成后，需要进行模型的校准和验证。校准和验证的目的是评估模型的性能，确保模型的准确性和可靠性。校准和验证通常使用实测的水位、流量等数据进行，通过调整模型参数，使得模型的输出与实测数据尽可能一致。

5. 模型运行和结果分析 在MIKE11模型校准和验证完成后，可以进行模型的运行和结果分析。模型的运行通常需要设置模拟的时间范围、时间步长等参数。模型运行完成后，可以查看模拟结果，包括水位、流量、泥沙浓度、水质组分浓度等。通过对模拟结果的分析，可以评估模型的性能，提出优化措施。

总结

合集下载

MIKE BASIN 水资源软件完整实例培训教程

MIKE BASIN 水资源软件完整实例培训教程

MIKE BASIN水资源软件完整实例培训教程

MIKE BASIN

水资源软件完整实例

培训教程linping

lin@

sos@

QQ:75395450

MIKE BASIN水资源软件完整实例培训教程

目 录

1 MIKE BASIN模型基本搭建............................................1

1.1 DEM 建立模型..............................................................1

1.2运用Shapefile图层生成流域.................................................6

1.3添加用水户................................................................9

1.4用水户分配规则...........................................................11

1.5分流节点设置.............................................................12

2 模型高级设置.....................................................14

2.1添加水库.................................................................14

2.2水力发电模拟.............................................................16

2.3河流设置及演算...........................................................17

Mike11 总结

Mike11 总结

1 / 6

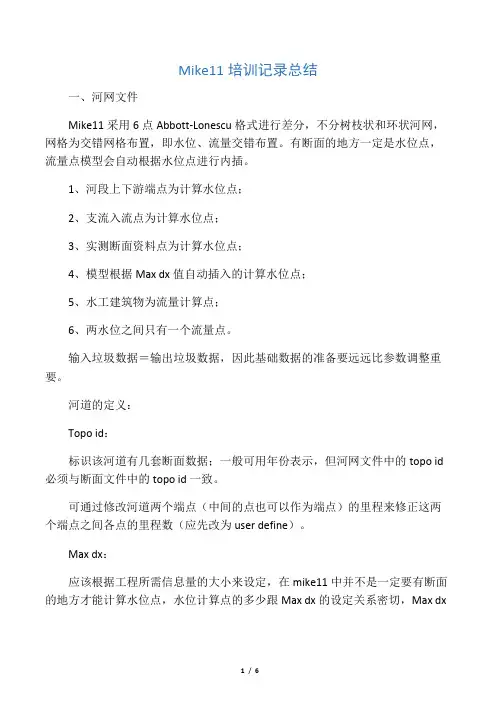

Mike11培训记录总结
