a3图纸标准图框尺寸

标准图框尺寸

图框是指在绘图时用来限定图形尺寸和位置的框架，它在工程图纸、设计图纸、技术图纸等领域中起着非常重要的作用。标准图框尺寸是指在绘制各类图纸时所应采用的统一规格，它有助于保持图纸的整洁、规范，提高图纸的可读性和工作效率。本文将介绍一些常见的标准图框尺寸，希望能对大家有所帮助。

首先，我们来看一下常见的标准图框尺寸。在国际标准ISO 5457和国家标准GB/T 1.1-2009中，规定了A0、A1、A2、A3、A4等多种图纸规格的标准图框尺寸。以A4图纸为例，其标准图框尺寸为210mm×297mm，而A3图纸的标准图框尺寸为297mm×420mm，依此类推。此外，还有一些特殊行业或特定要求下的图框尺寸，需要根据实际情况进行调整和设计。

其次，标准图框尺寸的设计原则是什么呢？首先，图框的尺寸应该合理，既要保证图纸的完整性和美观性，又要兼顾图纸的实用性和可读性。其次，图框的尺寸应该与所绘制的图纸内容相匹配，不能过大或过小，以免影响图纸的使用。最后，图框的尺寸设计应该考虑到后续的打印、复印、装订等工艺要求，以便于图纸的加工和使用。

在实际工作中，如何根据标准图框尺寸来设计图纸呢？首先，要根据所绘制的图纸内容和要求来选择合适的图框尺寸，然后在绘图软件中设置好图框的尺寸和位置。接着，根据图框的位置和尺寸来确定图纸的布局和内容，保证图纸的整体美观和合理。最后，根据实际需要来调整图框的尺寸和比例，以满足特定的要求和标准。

总的来说，标准图框尺寸对于绘图工作来说是非常重要的，它不仅能够规范图纸的尺寸和布局，还能够提高图纸的可读性和工作效率。因此，在绘制各类图纸时，我们都应该严格按照标准图框尺寸来进行设计和绘制，以确保图纸的质量和可靠性。

以上就是关于标准图框尺寸的一些介绍，希望对大家有所帮助。在实际工作中，我们应该充分理解和应用标准图框尺寸，以提高工作效率和图纸质量。同时，我们也应该不断学习和掌握新的绘图技术和规范，以适应不断变化的工作需求和标准要求。谢谢大家的阅读！

a3图纸标题栏尺寸标准

A3图纸标题栏尺寸标准。

在进行A3图纸的设计时，标题栏的尺寸标准是非常重要的。一个合适的标题栏可以提高图纸的整体美观度和专业性，也能够为图纸的使用者提供必要的信息。因此，我们需要了解A3图纸标题栏的尺寸标准，以便在实际设计中做出合适的安排。

首先，我们需要明确A3图纸的尺寸是420mm x 297mm。在这样的大幅面纸张上，标题栏的尺寸标准需要合理安排，既要保证信息的完整性，又要不显得拥挤。通常情况下，标题栏的高度占据整个图纸高度的10%左右是比较合适的，这样既能够保证标题栏的显眼度，又不会占用太多的空间。

其次，标题栏的尺寸标准还需要考虑到文字信息的布局。一般来说，标题栏中会包括图纸的名称、编制者、审核者、图号、比例尺等信息。这些信息需要以合适的字体大小和间距进行布局，以保证整体的美观和可读性。一般来说，标题栏中的文字大小会略大于正文文字，这样可以更加醒目地呈现必要的信息。

除了文字信息，标题栏中可能还包括一些图形元素，比如公司的LOGO、认证标识等。在设计标题栏时，需要合理安排这些图形元素的位置和大小，以保证整体的协调性和美观度。

另外，标题栏的尺寸标准还需要考虑到打印和复印的实际情况。在设计标题栏时，需要留出足够的边距，以便在打印和复印时不会因为边缘被裁切而影响到标题栏的完整性。同时，需要注意选择合适的纸张大小和打印比例，以保证标题栏的尺寸在实际应用中能够得到有效展示。

总之，A3图纸标题栏的尺寸标准是一个需要认真考虑的问题。合理的尺寸标准可以提高图纸的整体美观度和可读性，也能够为图纸的使用者提供必要的信息。在实际设计中，我们需要根据图纸的具体情况和要求，合理安排标题栏的尺寸和布局，以达到最佳的效果。

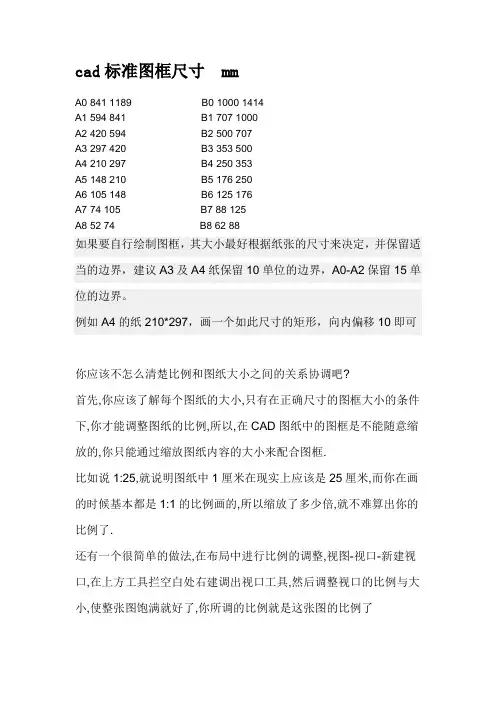

cad标准图框尺寸 mm

A0 841 1189 B0 1000 1414

A1 594 841 B1 707 1000

A2 420 594 B2 500 707

A3 297 420 B3 353 500

A4 210 297 B4 250 353

A5 148 210 B5 176 250

A6 105 148 B6 125 176

A7 74 105 B7 88 125

A8 52 74 B8 62 88

如果要自行绘制图框，其大小最好根据纸张的尺寸来决定，并保留适当的边界，建议A3及A4纸保留10单位的边界，A0-A2保留15单位的边界。

例如A4的纸210*297，画一个如此尺寸的矩形，向内偏移10即可

你应该不怎么清楚比例和图纸大小之间的关系协调吧?

首先,你应该了解每个图纸的大小,只有在正确尺寸的图框大小的条件下,你才能调整图纸的比例,所以,在CAD图纸中的图框是不能随意缩放的,你只能通过缩放图纸内容的大小来配合图框.

比如说1:25,就说明图纸中1厘米在现实上应该是25厘米,而你在画的时候基本都是1:1的比例画的,所以缩放了多少倍,就不难算出你的比例了.

还有一个很简单的做法,在布局中进行比例的调整,视图-视口-新建视口,在上方工具拦空白处右建调出视口工具,然后调整视口的比例与大小,使整张图饱满就好了,你所调的比例就是这张图的比例了

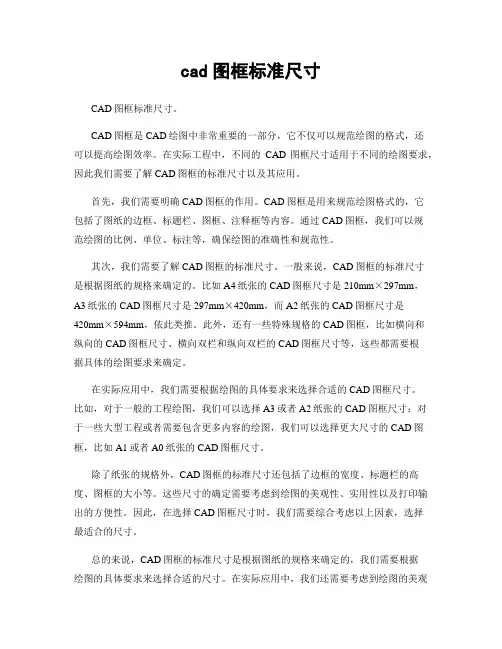

cad图框标准尺寸

CAD图框标准尺寸。

CAD图框是CAD绘图中非常重要的一部分，它不仅可以规范绘图的格式，还可以提高绘图效率。在实际工程中，不同的CAD图框尺寸适用于不同的绘图要求，因此我们需要了解CAD图框的标准尺寸以及其应用。

首先，我们需要明确CAD图框的作用。CAD图框是用来规范绘图格式的，它包括了图纸的边框、标题栏、图框、注释框等内容。通过CAD图框，我们可以规范绘图的比例、单位、标注等，确保绘图的准确性和规范性。

其次，我们需要了解CAD图框的标准尺寸。一般来说，CAD图框的标准尺寸是根据图纸的规格来确定的。比如A4纸张的CAD图框尺寸是210mm×297mm，A3纸张的CAD图框尺寸是297mm×420mm，而A2纸张的CAD图框尺寸是420mm×594mm，依此类推。此外，还有一些特殊规格的CAD图框，比如横向和纵向的CAD图框尺寸、横向双栏和纵向双栏的CAD图框尺寸等，这些都需要根据具体的绘图要求来确定。

在实际应用中，我们需要根据绘图的具体要求来选择合适的CAD图框尺寸。比如，对于一般的工程绘图，我们可以选择A3或者A2纸张的CAD图框尺寸；对于一些大型工程或者需要包含更多内容的绘图，我们可以选择更大尺寸的CAD图框，比如A1或者A0纸张的CAD图框尺寸。

除了纸张的规格外，CAD图框的标准尺寸还包括了边框的宽度、标题栏的高度、图框的大小等。这些尺寸的确定需要考虑到绘图的美观性、实用性以及打印输出的方便性。因此，在选择CAD图框尺寸时，我们需要综合考虑以上因素，选择最适合的尺寸。

总的来说，CAD图框的标准尺寸是根据图纸的规格来确定的，我们需要根据绘图的具体要求来选择合适的尺寸。在实际应用中，我们还需要考虑到绘图的美观性、实用性以及打印输出的方便性，选择最适合的CAD图框尺寸。希望本文能够对大家有所帮助，谢谢阅读！
