ODN组网与链路预算

网络天地• Network World12 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】ODN 网络规划 流程方法ODN 网络的规划是FTTH 建设非常关键的一步，ODN 光缆网络是面向所有客户群和业务网络的基础网络，直接或间接使用光缆承载业务的客户群都可以认为是ODN 光缆的用户。

对于不同的用户，因为采用的组网技术和对网络安全性要求不同，对光缆结构的要求和纤芯数量的需求也有较大差异。

FTTH 作为有线接入网的发展目标，成为电信运营商提供带宽和多业务接入的一种网络基础，然而在接入光缆和ODN 快速接入的关键部分，根据新的发展形式加强对于接入光缆的结构性规划，就可以支撑其大规模的发展需求。

1 ODN光缆网规划的目标在满足业务发展需求的前提下，尽量降低总体建设成本，实现科学的ODN 光缆网络的发展布局和结构发展需求，超可以承载ODN 光缆网速承载的多元化主体，尤其是在由政企客户逐渐转向家庭客户的过程中，关于网络连接节点的大幅度提升，有可能带来一定的成本超额。

因此，ODN 光缆规划的总目标就是希望能够降低局房建设成本和光缆建设总成本，虽然光缆的长度较短，光缆投资较少，但是要考虑到光缆连接的及时点和最优的OLT 布局方案，在整体建设成本相对较低的情况之下，物理汇聚功能和光节点投资有可能是配线光缆引入光缆和配线设施的总投资达到最低。

2 ODN光缆网规划总体流程和原则2.1 确定OLT节点规划ODN 网络规划流程和方法文/耿志刚OLT 节点，根据所覆盖区域内的用户密度，根据其建设成本的覆盖半径来逐渐改变，节点的位置必须要满足大多数设备厂家的更换和维修能力。

节点位置的选择应该定位在IP 城域网的汇聚层，按照“大容量，少局所”的原则来设置OLT 。

在条件允许的情况下，尽量集中设置OLT 。

在市区，每个OLT 的最终覆盖半径应按2-4公里考虑，终局容量按2-5万考虑，在网格化规划和街坊配线的原则下，一个OLT 覆盖的街坊数一般为4-16个。

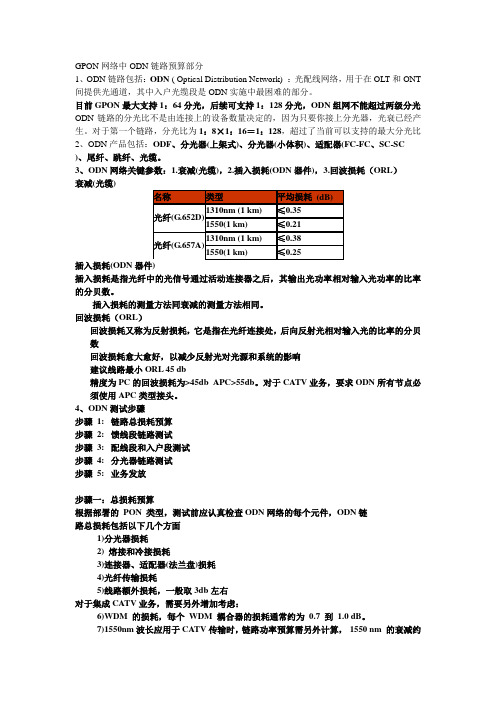

GPON网络中ODN链路预算部分1、ODN链路包括：ODN ( Optical Distribution Network) ：光配线网络，用于在OLT和ONT 间提供光通道，其中入户光缆段是ODN实施中最困难的部分。

目前GPON最大支持1：64分光，后续可支持1：128分光，ODN组网不能超过两级分光ODN链路的分光比不是由连接上的设备数量决定的，因为只要你接上分光器，光衰已经产生。

对于第一个链路，分光比为1：8×1：16＝1：128，超过了当前可以支持的最大分光比2、ODN产品包括：ODF、分光器(上架式)、分光器(小体积)、适配器(FC-FC、SC-SC )、尾纤、跳纤、光缆。

3、ODN网络关键参数：1.衰减(光缆)，2.插入损耗(ODN器件)，3.回波损耗（ORL）衰减(光缆)插入损耗(ODN器件)插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数。

插入损耗的测量方法同衰减的测量方法相同。

回波损耗（ORL）回波损耗又称为反射损耗，它是指在光纤连接处，后向反射光相对输入光的比率的分贝数回波损耗愈大愈好，以减少反射光对光源和系统的影响建议线路最小ORL 45 db精度为PC的回波损耗为>45db APC>55db。

对于CATV业务，要求ODN所有节点必须使用APC类型接头。

4、ODN测试步骤步骤1:链路总损耗预算步骤2:馈线段链路测试步骤3:配线段和入户段测试步骤4:分光器链路测试步骤5:业务发放步骤一：总损耗预算根据部署的PON 类型，测试前应认真检查ODN网络的每个元件，ODN链路总损耗包括以下几个方面1)分光器损耗2) 熔接和冷接损耗3)连接器、适配器(法兰盘)损耗4)光纤传输损耗5)线路额外损耗，一般取3db左右对于集成CATV业务，需要另外增加考虑：6)WDM 的损耗，每个WDM 耦合器的损耗通常约为0.7 到1.0 dB。

7)1550nm波长应用于CATV传输时，链路功率预算需另外计算，1550 nm 的衰减约为0.2 dB/km，CATV接收机光功率最小为－8 dBmODN链路衰减预算要求：GPON光模块满足ClassB＋标准，满足20km、1：64分光比建议ODN1：根据协议规定，OLT的接收机范围是在15db以内，及最大光衰和最小光衰的差值应该在15db以内，否则一旦超出OLT接收机的动态范围，会导致误码率上升，甚至某些ONU 掉线2：如果按照标准规划ODN网络，链路总损耗符合协议规定，一般不会出现这个问题。

对农村宽带 ODN网络建设的几点思考【摘要】：随着宽带互联网的普及，近几年各大电信运营商在农村地区大力建设光纤宽带。

由于农村大多数在较偏远地区，用户分布很不集中，光纤宽带接入工程建设投资较大，其中ODN网络的建设投资造价占到了整个宽带建设工程投资造价50%以上。

因此，研究农村宽带ODN网络建设，意义重大。

【关键词】：农村宽带；ODN；网络建设；一、ODN网络概述随着无源光网络PON技术的成熟应用，家庭宽带接入大都采用了基于PON技术的FTTH建设模式。

PON是一种一点对多点的无源光网络技术，PON系统由局端设备 (光线路终端OLT)、无源光分配网络ODN和用户端设备(包括光网络单元ONU、光网络终端ONT)组成【1】。

其中ODN是构成FTTH传输系统的光纤线路网络，网络定界为光线路终端设备PON端口(S／R参考点)到光网络终端设备PON端口(R/s参考点)之间的网络。

ODN网络负责连通OLT设备与ONU设备，ODN网络为OLT设备与ONU设备之间提供光传输物理通道，其主要功能是完成光信号功率的分配。

ODN网络主要由光缆、无源光分路器、光交接设备、光分纤设备和光缆接头等组成。

二、农村宽带的发展现状随着我国经济的快速发展，农村对宽带业务需求量也迅速上升,巨大的农村市场已经成为各电信运营商的重要客户来源。

以往以铜缆接入为主的农村宽带已经逐渐淘汰，而基于PON技术的FTTH网络已经成为了农村宽带接入的主要建设模式。

FTTH的无源特性、高带宽、易扩容的特点，非常适合农村环境下的通信实际，还可以节省大量的线路设备维护费、机房租赁费、电费等，带来了新的业务增长，其综合效益非常可观【2】。

当前，广西农村宽带仍以中国电信为主，但是部分乡镇，经济及交通发达、规模较大、且靠近运营商基站机房边缘的自然村，存在中国电信、中国移动、中国联通和广电网络的同台激烈竞争。

三、当前农村宽带ODN网络建设问题1、工程投入产出失衡，农村宽带建设不能满足农村市场发展的需要。

PON光通道损耗的计算ODN的光功率预算所容许的损耗定义为S/R和R/S（S: 光发信参考点、R:光收信参考点）参考点之间的光损耗，以dB表示。

这一损耗包括了光纤和无源光元件（例如光分路器、活动连接器和光接头等）所引入的损耗。

ODN 的容许损耗值对下行和上行方向是相同的。

ODN 光通道模型1、光接口链路预算(1)、光接口链路预算=光功率预算-光功率代价。

(2)、现阶段主流PON设备PON接口的光功率预算和链路预算指标如下表所示。

常见PON接口的光功率预算和链路预算指标(3)、接口链路预算是光分配网络ODN允许的衰减，工程建设中严禁光分配网络ODN全程衰减值大于光接口链路预算值。

(4)、EPON支持1：64必须采用PX20+光模块；GPON CASSC+均支持1：128分光比。

(5)、FTTH部署需要采用PX20+、CLASSB+以上光模块满足大分光比组网要求。

2、光通道损耗是ODN最重要的网络性能指标。

XPON光路是否合适、是否满足传输要求，最重要的一条规则就是实际工程结束后，能够符合OLT和ONU 之间的光功率预算要求。

光功率衰减的主要影响因素有：•分光器的插入损耗（不同分光比有不同的插入损耗）•光缆本身的损耗，与长度有关•光缆熔接点损耗•尾纤/跳纤通过适配器端口连接的插入损耗光通道损耗为以上因素引起的损耗总和。

在工程设计时，必须控制ODN 中最大的衰减值，建议控制在10-27dB以内。

在工程设计中，对光通道损耗的估算可采用如下的光损耗参数表:ODN光通道衰耗 + 光缆线路富余度 < ODN允许的最大衰耗ODN光通道损耗 = 光纤衰耗 + 光分路器插损 + 活接头损耗光通道损耗＝L×a＋n1×b＋n2×c＋n3×d＋e＋f （dB）•a表示光纤每公里平均损耗（dB/km），L为光纤总长度，单位Km。

工程中使用的光纤跳线，尾纤等，一般长度较短，可以忽略。
