气弹簧选型计算

氮气弹簧选型计算方法氮气弹簧是一种利用气体压力来提供弹性力的弹簧装置。

在工程设计中，为了确保弹簧能够正确发挥其功能，需要进行选型计算。

本文将介绍氮气弹簧选型计算的方法和步骤。

进行氮气弹簧选型计算之前，需要明确以下几个参数：1. 弹簧的负荷：即弹簧需要承受的力，可以是压缩力或拉伸力。

2. 弹簧的行程：即弹簧被压缩或拉伸的最大距离。

3. 弹簧的刚度：即单位行程内弹簧提供的力的增量。

在明确了这些参数后，可以按照以下步骤进行氮气弹簧的选型计算：步骤一：计算所需的气压根据负荷和行程，可以计算出弹簧所需的气压。

计算公式如下：气压 = 负荷 / 弹簧面积步骤二：选择合适的氮气弹簧根据所需的气压，选择合适的氮气弹簧。

在选择时，应注意弹簧的额定气压要大于所需气压，以确保弹簧能够正常工作。

步骤三：计算所需的气缸容积根据弹簧的行程和弹簧的容积系数，可以计算出所需的气缸容积。

计算公式如下：气缸容积 = 弹簧行程 * 容积系数步骤四：选择合适的气缸根据计算得到的气缸容积，选择合适的气缸。

在选择时，应注意气缸的容积要大于所需气缸容积，以确保气体能够充分填充气缸。

步骤五：计算所需的气体体积根据弹簧的行程和弹簧的体积系数，可以计算出所需的气体体积。

计算公式如下：气体体积 = 弹簧行程 * 体积系数步骤六：选择合适的气体容器根据计算得到的气体体积，选择合适的气体容器。

在选择时，应注意气体容器的容积要大于所需气体体积，以确保气体能够充分填充容器。

步骤七：计算所需的氮气压力根据气缸容积和气体体积，可以计算出所需的氮气压力。

计算公式如下：氮气压力 = 负荷 / （气缸容积 - 气体体积）步骤八：选择合适的氮气压力根据计算得到的氮气压力，选择合适的氮气压力。

在选择时，应注意氮气压力要小于气缸的额定气压，以确保氮气弹簧能够安全工作。

进行氮气弹簧选型计算时，需要明确负荷、行程和刚度等参数，然后按照计算步骤进行计算和选择。

正确选型的氮气弹簧将确保设备能够正常工作，并具有良好的弹性和稳定性。

空气弹簧的选用与计算空气弹簧是一种以气体为介质的弹簧，其优点包括载荷范围广、响应速度快、自身质量轻以及阻尼效果好。

在选用和计算空气弹簧时，需要考虑以下几个方面：1.载荷范围：确定所需承载的最大载荷和工作范围，根据实际需要选择相应的载荷范围。

一般来说，空气弹簧对较大的负载具有较好的适应能力。

2.设计高度：根据所需工作高度，选择适当的空气弹簧高度。

空气弹簧的压缩量与载荷成正比，高度越高，弹性变形量越大。

3.弹性系数：空气弹簧的弹性系数是指在序列载荷下单位拉伸长度的变化量。

弹性系数越大，空气弹簧的刚度越高。

一般来说，如果希望实现较大的位移，应选择较低的弹性系数。

4.阻尼：阻尼是指在空气弹簧受到外部振动或冲击时，阻碍弹簧自由振动速度的能力。

阻尼的选择取决于所需的减震效果，特别是对于一些需要较快的反应速度和精确的控制的应用来说，阻尼的选择非常重要。

5.温度：空气弹簧的工作温度范围应与实际工作环境相匹配。

气体的性质会随着温度的变化而发生变化，因此在选择和计算空气弹簧时，需要考虑所选择气体的温度系数。

在计算空气弹簧的设计参数时，包括以下几个关键的步骤：1.确定最大载荷：根据应用需求，确定空气弹簧所需承载的最大载荷。

2.弹簧高度计算：根据工作高度要求，计算空气弹簧的高度。

一般来说，工作高度等于最大载荷时的压缩量加上自由高度。

3.弹性系数计算：根据所选定的气体和气体弹性系数，计算弹簧的弹性系数。

弹性系数的计算公式为弹簧系数=载荷/位移。

4.阻尼计算：根据应用需求，选择适当的阻尼系数。

阻尼系数的计算方法通常需要借助实验或者仿真方法。

5.选择适当的气体：在确定弹簧参数后，根据实际需求选择适当的气体。

不同的气体具有不同的性质，如压缩性、稳定性等。

综上所述，选用和计算空气弹簧需要综合考虑负载范围、设计高度、弹性系数、阻尼以及工作温度等因素。

在进行计算时，需要明确应用的要求，并根据实际情况选择合适的参数。

⽓弹簧介绍及选型计算⽓弹簧使⽤指南⼀、⽓弹簧综述⽓弹簧(gas spring)是⼀种可以起⽀撑、缓冲、制动、⾼度调节及⾓度调节等功能的弹性元件。

⽓弹簧的基本原理是在密闭的缸体内充⼊具有⼀定压⼒的氮⽓和油、或油⽓混合物，进⽽利⽤作⽤在活塞杆或活塞截⾯上的压⼒使⽓弹簧产⽣推⼒或拉⼒，⽓弹簧和机械弹簧的最⼤区别在于：前者的⼒－位移曲线斜率很⼩，在整个运动⾏程中⼒值基本保持不变，后者的⼒－位移曲线斜率很⼤。

根据⽓弹簧的结构和功能，⽓弹簧主要有⾃由型⽓弹簧、⾃锁型⽓弹簧、随意停⽓弹簧、牵引式⽓弹簧、阻尼器⼏种。

※⾃由型⽓弹簧（压缩⽓弹簧）只有伸展（⽆外⼒作⽤下，长度最长）和压缩（外⼒⼤于⽓弹簧的推⼒，长度最短）两种状态，在⾏程中⽆法⾃⾏停⽌，主要起⽀撑作⽤，该类⽓弹簧有恒阻尼和变阻尼两种结构。

在汽车、⼯程机械、纺织机械、印刷机械、办公家具等⾏业得到⼴泛应⽤。

※⾃锁型⽓弹簧（升降可锁定⽓弹簧、⾓调可锁定⽓弹簧）通过其内部的阀门可以将⽓弹簧锁定在⾏程的任意位置，根据内部结构的不同，该类⽓弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。

⾃锁型⽓弹簧同时具备⽀撑、⾼度和⾓度调节的功能，⽽且操作⽅便灵活，结构简单。

因⽽在医疗设备、家具、汽车等⾏业得到⼴泛应⽤。

※随意停⽓弹簧（平衡⽓弹簧）通过其内部特殊的平衡阀机构，加上合理的外界负载设计，可以使⽓弹簧停在⾏程中的任意位置，但没有额外的锁紧⼒，它的特点介于⾃由型⽓弹簧和⾃锁型⽓弹簧之间。

主要应⽤在厨房家具、医疗器械、电⼦产品等⾏业。

※牵引⽓弹簧（拉伸⽓弹簧）是⼀种特殊的⽓弹簧:别的⽓弹簧在⾃由状态的时候都处在最长的位置，即在受到外⼒后是从最长的位置向最短的位置运动，⽽牵引式⽓弹簧的⾃由状态在最短的位置，受到牵引时从最短处向最长处运⾏。

牵引⽓弹簧中也有相应的⾃由型、⾃锁型等产品。

※阻尼器通过活塞上的阻尼结构可使阻尼⼒随着运动速度⽽改变，可以明显的对相连的机构的速度起阻尼作⽤，该类产品有多种结构以适合不同的⽤途。

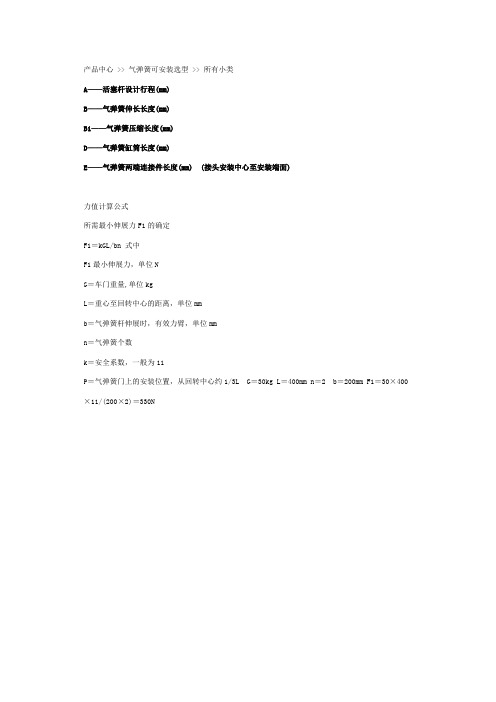

产品中心 >> 气弹簧可安装选型 >> 所有小类
A——活塞杆设计行程(mm)
B——气弹簧伸长长度(mm)
B1——气弹簧压缩长度(mm)
D——气弹簧缸筒长度(mm)
E——气弹簧两端连接件长度(mm) (接头安装中心至安装端面)
力值计算公式
所需最小伸展力F1的确定
F1＝kGL/bn 式中
F1最小伸展力，单位N
G＝车门重量,单位kg
L＝重心至回转中心的距离，单位mm
b＝气弹簧杆伸展时，有效力臂，单位mm
n＝气弹簧个数
k＝安全系数，一般为11
P＝气弹簧门上的安装位置，从回转中心约1/3L G＝30kg L＝400mm n＝2 b＝200mm F1＝30×400×11/(200×2)＝330N
气弹簧活塞杆行程(A)及伸展长度(B)的确
定
1、活塞杆行程(A)
一般为实际使用行程＋10mm
2、缸筒长度(D)
一般为B－B1＋f
当B－B1＜150mm时，f＞40mm
当B－B1在150mm～200mm之间时，f＞50mm
当B－B1在200mm～300mm时，f＞60mm
式中Note:
f导向系数
3、伸展长度 B＝A＋D＋2E
式中:
A——活塞杆设计行程
B——气弹簧伸展长度
B1——气弹簧压缩长度
D——气弹簧缸筒长度
E——气弹簧两端连接件长度(接头安装中心至安装端面)。

氮气弹簧选型计算
氮气弹簧是一种常用于工业、机械等领域的弹性元件，它具有体积小、重量轻、刚度大、稳定性好等特点。

选择合适的氮气弹簧对于设备的运行稳定性和效率至关重要，因此进行选型计算是必不可少的。

氮气弹簧的选型计算需要考虑多方面因素，包括负载情况、行程要求、安装方式、环境温度等。

其中，负载情况是最为重要的参数，它决定了弹簧的刚度和变形程度。

在进行选型计算时，需要先确定负载情况，再根据负载情况确定所需的刚度和行程要求。

一般来说，负载情况可以分为静态负载和动态负载。

静态负载是指弹簧所承受的常数负载，动态负载则是指弹簧所承受的变化负载，例如震动、冲击等。

在确定负载情况时，需要考虑弹簧所承受的最大负载、最小负载、平均负载等因素，并结合设备的实际工作情况进行综合考虑。

在确定负载情况后，需要根据负载情况确定所需的刚度和行程要求。

刚度是指弹簧在负载作用下的变形程度，通常用弹性系数来表示。

行程要求则是指弹簧所需的压缩或拉伸行程，通常根据设备的实际工作情况来确定。

最后，在确定所需的刚度和行程要求后，需要根据弹簧的型号和参数进行选型计算。

一般来说，氮气弹簧的选型计算需要考虑的参数包括弹簧的内径、外径、长度、最大压力、最大行程等参数，根据设备的实际工作情况，选择合适的型号和参数进行选型计算。

总之，氮气弹簧的选型计算需要综合考虑多方面因素，包括负载
情况、行程要求、安装方式、环境温度等，通过合理的选型计算，可以保证设备的运行稳定性和效率。

气弹簧的计算范文气弹簧是一种常见的弹簧形式，它使用了压缩气体的弹性来产生力。

气弹簧被广泛应用于各种工业和机械设备中，如汽车悬挂系统、家具、工作台等。

在此篇文章中，我们将深入探讨气弹簧的计算原理、设计和应用。

一、气弹簧的基本原理气弹簧是通过压缩气体的弹性来产生力的装置。

它的工作原理可以通过以下公式来描述：F=k*Δx其中，F表示气弹簧的力，k表示气弹簧的柔度系数，Δx表示气弹簧的变形量。

柔度系数k是气弹簧的一个重要参数，它决定了气弹簧的硬度和弹性。

在气弹簧中，气体的压力与气弹簧的变形量存在一定的关系。

根据气体的物理性质和基本气体定律，可以得到气弹簧的压力和变形量之间的关系：P*V=n*R*T其中，P表示气体的压力，V表示气体的体积，n表示气体的物质量，R表示气体的普适气体常量，T表示气体的温度。

根据气体的状态方程，气弹簧的压力与变形量之间的关系可以表示为：P=k*Δx其中，k表示气弹簧的柔度系数，Δx表示气弹簧的变形量。

二、气弹簧的设计计算1.柔度系数k的计算气弹簧的柔度系数k是气弹簧设计中的一个重要参数，它决定了气弹簧的硬度和弹性。

柔度系数k的计算可以通过以下公式来进行：k=(P2-P1)/(Δx2-Δx1)其中，P1和P2表示气弹簧在变形量Δx1和Δx2时的压力。

2. 最大载荷Fmax的计算气弹簧的设计过程中，需要考虑气弹簧的最大载荷Fmax，以确保气弹簧在工作中不会产生过载。

最大载荷Fmax的计算可以通过以下公式来进行：Fmax = P * A其中，P表示气弹簧的压力，A表示气弹簧的有效面积。

三、气弹簧的应用气弹簧作为一种常用的弹簧形式，被广泛应用于各种工业和机械设备中。

1.汽车悬挂系统气弹簧在汽车悬挂系统中起到支撑和缓冲作用。

气弹簧可以根据汽车的负荷和行驶状况来调整气压和弹簧硬度，从而提供更好的行驶舒适性和稳定性。

2.家具气弹簧在家具中广泛应用于升降桌、调整座椅高度等功能。

气弹簧可以根据用户的需求来调整高度，提供更好的使用体验。

DH120-95-气弹簧选型设计说明书
一、气弹簧
1.1气弹簧的类型
1.2所选用的气弹簧类型
1.3气弹簧的使用注意事项
二、气弹簧的安装方式
根据DZ20-95部电气箱门的打开方式与上图中的第一种方式相符合，所以最终选定上图第一种安装方式。

2.1确定气弹簧的安装位置
A.初步方案通过样例，按照比例缩放图使门子高度和样例高度一致，测量得出OA，OB初始值，后面再根据实际进行调整。

初定方案中我们选择气弹簧安装位置OA=105.35mm，
OB=303.51mm，经测试气弹簧的最长行程为300mm，最短行程为192.98mm，根据公式：气弹簧行程*2+80+10≤300，带入数据的（300-192.98）*2+80+10=304.04，说明所选位置不能满足使用要求。

B.最终方案
在本方案中我们选择气弹簧安装位置OA=118.68mm，
OB=313.76mm，经测试气弹簧的最长行程为300mm，最短行程为195.08mm，根据公式：气弹簧行程*2+80+10≤300，带入数据的（300-195.08）*2+80+10=299.84，说明所选位置能满足使用要求。

三、气弹簧承受力值校核
3.1、校核方式
3.2、最终方案校核
根据实际测量得到电气箱门的总质量为6.45kg,根据公式
F1=GLbn×K=64.5×206118.31×2×1.1=61.76866N<200N 实际使用中气弹簧所承受的力满足使用条件，最终选定此方案。

气弹簧选型计算
气弹簧是一种非常重要的机械设备,通常用于支撑和调节物体的位置和姿态。

选型计算是气弹簧设计的重要环节,以下是一些基本的计算方法:
1. 弹性系数:弹性系数是气弹簧一个非常重要的参数,决定了它在施加载荷时的变形能力。

弹性系数通常使用公式计算,例如Kf = (1 - r/n)^n,其中Kf是弹性系数,r是气弹簧的直径,n是弹簧的弹簧圈数。

2. 负载能力:气弹簧的负载能力需要考虑多种因素,包括最大负载、平均负载、最大和平均载荷变化率等。

这些因素需要根据具体的使用要求进行计算。

3. 直径和长度:气弹簧的直径和长度是影响其性能的另一个重
要因素。

通常,直径和长度的测量是在同一个点上,因此在进行选型计算时需要考虑到这一点。

通常,气弹簧的长度和直径的比值称为“比直径”,这是一个非常重要的参数。

4. 材料:气弹簧的材料对其性能也有很大的影响。

通常,气弹簧的材料需要具有良好的弹性和耐久性。

不同的材料适用于不同的应用场景,因此在进行选型计算时需要考虑多种因素。

5. 压缩因子:压缩因子是指气弹簧在负载作用下压缩的程度。

压缩因子需要考虑多种因素,例如最大和平均负载、最大和平均载荷变化率等。

以上是一些基本的气弹簧选型计算方法,但是具体的计算方法可
能会因不同的应用场景而有所不同。

在进行选型计算时,需要综合考虑多种因素,以确保气弹簧能够满足使用要求并具有良好的性能。
