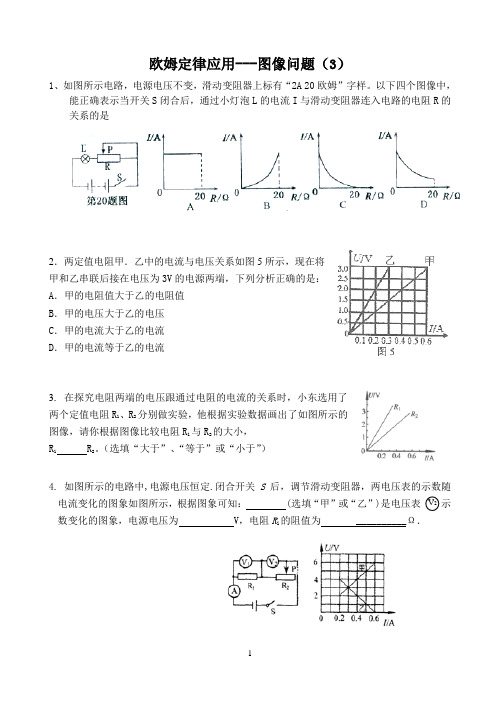

欧姆定律应用---图像问题（3）1、如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。
以下四个图像中，能正确表示当开关S 闭合后，通过小灯泡L 的电流I 与滑动变阻器连入电路的电阻R 的关系的是2．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V 的电源两端，下列分析正确的是：A ．甲的电阻值大于乙的电阻值B ．甲的电压大于乙的电压C ．甲的电流大于乙的电流D ．甲的电流等于乙的电流3. 在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R 1、R 2分别做实验，他根据实验数据画出了如图所示的图像，请你根据图像比较电阻R 1与R 2的大小，R 1 R 2。
（选填“大于”、“等于”或“小于”）4. 如图所示的电路中,电源电压恒定.闭合开关S 后，调节滑动变阻器，两电压表的示数随电流变化的图象如图所示，根据图象可知： (选填“甲”或“乙”)是电压表示数变化的图象，电源电压为V ，电阻R l 的阻值为 __________Ω．5．两个电路元件A 和B 中的电流与其两端电压的关系如图所示，则R A = Ω。
若把它们串联起来，接在某电源上，电路中的电流是0．3A ，则电源电压是 V 。
6．如图6所示的是小灯泡的U —I 变化曲线。
由图可知，当小灯泡两端电压为2V 时，它的灯丝电阻为 Ω。
当小灯泡两端电压为4V 时，它的灯丝电阻为 Ω。
7. 图5为某热敏电阻电阻值随温度改变而改变，且对温度很敏感)的t-U 关系曲线图，在接有热敏电阻的图5电路中，电源电压为8V ，电流表读数为70mA,通过定值电阻R 1的电流为40mA,由热敏电阻的I —U 关系曲线可知热敏电阻两端的电压为 V ，电阻R 2的阻值为 Ω。
8．如图7所示，A 、B 是两个电阻的电压—电流关系图像，根据该图像求：（1）A 、B 两个电阻的阻值。
（2）如将这两个电阻串联在电路中，那么A 、B 两个电阻两端的电压之比为多少？（3）如将这两个电阻并联在电路中，那么通过A 、B 两电阻的电流之比为多少？图610错误！未指定书签。
欧姆定律图像专题1.张华同学在探究导体的电流与其两端电压的关系时，将记录的数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( ) A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A D．将a、b串联后接到电压为3V的电源上时，通过导体的电流为0.2A 2.甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值，电路中的电流将______，电压表示数将______(选填变化情况)．(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作U-R图像(如图丙)．由图可知，电阻箱阻值为20Ω时，电压表的示数为______V，该组所选用定值电阻的阻值为______Ω．3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U 图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R ，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是( )并A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域 C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域4．小名在研究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图像如图所示，与时刻t2相比较，时刻t1的温度较 (选填“高”、“低”和“一样高”)5．如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是( )6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。
则下列判断正确的是( )A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A7.小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。
中考物理欧姆定律试题类型及其解题技巧及解析一、欧姆定律选择题1．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻【答案】 D【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意；B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意；D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。
故答案为：D.【分析】结合电流和电压的关系图像，分析不同的电流对应的电压，结合电压和电流的大小分析电阻的大小关系。
2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。
【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．4．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．5．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2==10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
欧姆定律专题(四)：图像分析1.（11·鸡西、黑河）5．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。
现将甲和乙并联后接在电压为3V的电源两端。
下列分析正确的是( )A． R甲:R乙=2:1B．U甲:U乙=2:1C． I甲:I乙=2:1D．I乙:I甲=2:12.（11·泉州）22．如图（a）所示的电路中，电源电压不变。
闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则电源电压U= V，电阻R= Ω，滑动变阻器的最大阻值是Ω。
3. （11·襄阳）30．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是______Ω，电阻R2的I-U图像是丙图中的________。
（填“a”或“b”）4.（11·桂林）13．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。
则下列判断正确的是A ．电源电压为10VB ．定值电阻R 1的阻值为20ΩC ．滑动变阻器R 2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电流表示数为0.3A5.如图1所示是电阻甲和乙的I-U 图像，下列说法中正确的是 （ ）A ．电阻甲和乙都是阻值不变的电阻B ．当乙两端电压为2V 时，R 乙=5ΩC ．甲、乙串联在电路中，当电路电流为0.2A 时，电源电压为2VD ．甲、乙并联在电路中，当电源电压为2V 时，电路总功率为1.2W 7.（11·十堰）10．标有“6V 3.6W ”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V 的电源两端，则每只灯泡的实际电阻和实际功率分别为( )A ．10Ω 0.9WB ．6Ω 0.9WC ．6Ω 1.5WD ．10Ω 1.8W8.（11·河池）12．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。

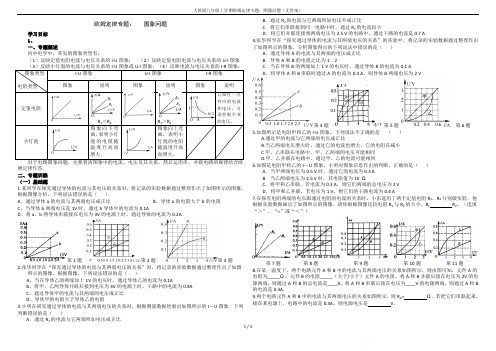

欧姆定律专题： 图象问题学习目标 1、一、专题概述初中电学中，常见的图象类型有：（1）反映定值电阻电流与电压关系的I-U 图象； （2）反映定值电阻电流与电压关系的U-I 图象R 1＜R 2R1＞R2已知任一点对应的电流和电压，可求控制不变的电压。
图象向下弯曲，表明小灯泡随温而增大。
图象向上弯曲，表明小灯泡的电阻随温度升高而增大。
姆定律作答． 二、专题训练 （一）基础题1.某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像分析，下列说法错误的是（ ）A 、通过导体a 的电流与其两端电压成正比B 、导体a 的电阻大于b 的电阻C 、当导体b 两端电压是1V 时，通过b 导体中的电流为0.1AD 、将a 、b 两导体串联接在电压为3V 的电源上时，通过导体的电流为0.2A第1题 第2题 第3题2.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）A 、当在导体乙的两端加上1V 的电压时，通过导体乙的电流为0.1AB 、将甲、乙两导体并联后接到电压为3V 的电源上时，干路中的电流为0.9AC 、通过导体甲的电流与其两端的电压成正比D 、导体甲的电阻大于导体乙的电阻3.小明在研究通过导体的电流与其两端电压的关系时，根据测量数据绘制出如图所示的I －U 图象．下列判断错误的是（ ）A ．通过R 1的电流与它两端所加电压成正比B ．通过R 2的电流与它两端所加电压不成正比C ．将它们串联接到同一电路中时，通过R 1的电流较小D ．将它们并联连接到两端电压为2.5 V 的电路中，通过干路的电流是0.7 A4.张华同学在“探究通过导体的电流与其两端电压的关系”的实验中，将记录的实验数据通过整理作出了如图所示的图象．分析图象得出的下列说法中错误的是（ ）A ．通过导体A 的电流与其两端的电压成正比B ．导体A 和B 的电阻之比为1∶2C ．当在导体B 的两端加上1 V 的电压时，通过导体B 的电流为0.1 AD ．将导体A 和B 串联时通过A 的电流为0.4 A ，则导体B 两端电压为2 V第4题第5题 第6题5.如图所示是电阻甲和乙的I-U 图象，下列说法不正确的是 （ ）A.通过甲的电流与它两端的电压成正比B.当乙两端电压增大时，通过它的电流也增大，它的电阻在减小 C 甲、乙串联在电路中，甲、乙两端的电压可能相同 D.甲、乙并联在电路中，通过甲、乙的电流可能相同6.如图是电阻甲和乙的I －U 图象，小明对图象信息作出的判断，正确的是（ ）A ．当甲两端电压为0.5 V 时，通过它的电流为0.3 AB ．当乙两端电压为2.5 V 时，其电阻值为10 ΩC ．将甲和乙串联，若电流为0.3 A ，则它们两端的总电压为2 VD ．将甲和乙并联，若电压为1 V ，则它们的干路电流为0.4 A7.在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R 1、R 2分别做实验，他根据实验数据画出了如图所示的图像，请你根据图像比较电阻R 1与R 2的大小，R 1 R 2。
物理九年级全一册同步（拓展）学讲练测大讲义《欧姆定律》单元含图像的电学计算问题（拓展）中考电学压轴之图像问题1.一般情况下，在I-U 图象中，找一点读出对应的电流和电压，根据欧姆定律R=U/I 求出元件A、B 的电阻；根据串联分压及并联分流的原理求解即可.2.根据R 的阻值随压力F 的大小变化的图象可知电阻与压力成一次函数关系，利用待定系数法可确定函数关系式，进一步深入分析，能知道当R 的阻值为某一值时，可以求解R 上受到的压力和物体的质量。
3.其他情况，具体问题具体分析。
强化知识点的达标问题精练1.（2022黑龙江绥化）图甲是探究欧姆定律的实验电路，电源电压恒定，R 1是滑动变阻器，R 2是定值电阻；图乙中的a 、b 分别是将滑动变阻器R 1的滑片从最左端移动到最右端的过程中，电流表A 的示数随两电压表V 1、V 2的示数变化关系图象。
下列说法中正确的是（）A.图线a 是电流表A 的示数随电压表V 1的示数变化关系图象B.当电压表V 1、V 2的示数相等时，滑片在滑动变阻器的中点位置C.电源电压是6VD.定值电阻阻值是10Ω【答案】ACD【解析】A ．通过定值电阻的电流与定值电阻两端电压成正比，所以图线b 是对应的是定值电阻，a 对应滑动变阻器。
由甲图可知，电压表V 1测定值电阻两端电压，故A 正确；BD ．定值电阻的阻值6V 100.6AU R I ===Ω滑动变阻器的最大阻值max 5V 500.1AU R I ===Ω当电压表V 1、V 2的示数相等时，即滑动变阻器的最值等于定值电阻的阻值，此时滑动变阻器的阻值max 110Ω5R R ==实故B 错误，D 正确；C ．当电流为0.1A 时，V 1和V 2的示数分别为1V 和5V ，串联电路中，电源电压等于各用电器两端电压之和，故电源电压为6V ，故C 正确。
故选ACD 。
2.（2022四川自贡）如图甲所示，电源电压恒定，定值电阻0R 的阻值为8Ω。
初中物理欧姆定律专题及详细解析【典型例题】类型一、基础知识1、如图所示是R 1和R 2两个电阻中电流随它们两端电压变化的I —U 图象，由图象可知，电阻R 1______R 2。
（填“< ”、“ >”或“=”）【思路点拨】由I-U 图象找出同一电压值对应的电流值，然后由IUR =比较两电阻的大小。
【答案】< 【解析】由图象可以看出，当电压U 相同时，通过R 1的电流I 1比通过R 2的电流I 2大，即I 1>I 2。
根据欧姆定律的变形公式，IUR =可得出，R 1<R 2。
【总结升华】从图象中获取信息和灵活使用公式，是本题的关键。
举一反三：【变式】如图是关于电阻A 、B 的I －U 图像。
由图可知，阻值较大的电阻是＿＿＿Ω。
若将A 、B 两电阻并联后接在电压为2V 的电源两端，则干路电流是＿＿A ；若将A 、B 两电阻串联接入电路，此时电路中的电流是0.3A ，则电源电压是＿＿＿V 。
【答案】10 0.6 4.5 类型二、知识运用2、如图所示的电路，电源电压恒定，当开关S 闭合时（ ）A ．A 示数变小，V 示数变大B ．A 示数变大，V 示数不变C ．A 示数不变，V 示数变小D．A示数不变，V示数变大【思路点拨】①首先分析电路，当开关S断开时，电路中只有电阻R2，电压表测量的是电源电压，电流表测量电路中的电流；开关S闭合后，电阻R1和R2组成并联电路，电压表测量并联电路两端的电压，电流表测量干路电流；②根据并联电路的电压规律分析电压表的示数变化；根据并联电路的电流规律分析电流表的示数变化。
【答案】B【解析】①当开关S断开时，电压表测量的是电源电压，电流表测量的是通过电阻R2中的电流；如图1所示：闭合开关后，电压表测量并联电路两端的电压，电流表测量干路电流；如图2所示：并联电路两端的电压等于电源电压，所以电压表示数不变。
②电阻R2支路中的电流与原来的电流相等，而在并联电路中，干路电流等于各支路电流之和，所以电流表示数变大。
中考物理欧姆定律常见题型及答题技巧及练习题(含答案)一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
专题13 欧姆定律的理解与图像类型（原卷版）考点直击解题方法与技巧1、对欧姆定律变形式的理解：（1）当电压U一定时，电流I与导体的电阻R的乘积一定，电流I与导体的电阻R成反比。
（2）当电阻R一定时，导体两端的电压U与导体中电流I的比值一定，电流I 与电压U成正比。
2、导体电阻与导体的材料、长度、横截面积、温度有关，与通过导体的电流大小和导体两端的电压大小无关。
3、电学图象能直观地反映电流、电压和电阻之间的关系,运用欧姆定律分析电学图象题应注意:（1）弄清图象与电学元件的对应关系；（2）根据题中已知条件和要求的问题，在图象上获取对应的数据；（3）当题中条件变化时，根据图象判断相应数据是否发生改变。
解题的基本思路：数据图中找，答案公式算。
典例分析＋变式训练考点1欧姆定律的理解【典例1-1】从欧姆定律可导出R＝，下列说法正确的是（）A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变【变式1-1】（2021•玉林）由欧姆定律I＝变形可得R＝，以下说法正确的是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比C．导体的电阻跟它两端的电压和通过它的电流无关D．导体的电阻由它两端的电压和通过它的电流的比值决定【变式1-2】（2021秋•锦江区校级期中）对于欧姆定律公式I＝的理解，以下说法中正确的是（）A．导体中的电流与导体电阻及其两端电压无关B．同一导体，两端的电压与通过它的电流成正比C．在电压相同的条件下，导体中的电流与导体的电阻成反比D．R＝，说明R与U成正比，与I成反比【变式1-3】（2021秋•大连期末）对于欧姆定律的理解，下列说法正确的是（）A．所有的电路的电流都可以用欧姆定律进行计算B．导体电阻与导体两端电压成正比，与通过导体的电流成反比C．导体的电阻与导体两端电压和通过导体的电流无关D．导体两端电压为零，导体电阻也为零考点2电阻与电流和电压的关系【典例2-1】（2020•临沂）当某导体两端的电压为6V时，通过它的电流为0.4A，当该导体两端电压为3V时，通过它的电流为A；当该导体两端电压为0V时，它的电阻为Ω。
